ANVÄNDARMANUAL MARKUS 10

Transkript

1 ANVÄNDARMANUAL MARKUS 10

2 INNEHÅLLSFÖRTECKNING sida 1) Inledning 3 2) Instrumentet 3 3) Mätning 4 4) Batteriet 5 5) Vattenlåset 5 6) Underhåll - Kontroll 5 7) Service 5 8) Tekniska data V

3 1) INLEDNING MARKUS 10 är ett portabelt, batteridrivet instrument för bestämning av radonhalten i markluft. Det är konstruerat för enklast möjliga hantering, utan avkall på noggrannheten. Instrumentet är utvecklat och tillverkat av Gammadata i Uppsala. 2) INSTRUMENTET I figur nedan visas instrumentets manöverpaneler. a. Batteriindikator b. Anslutning för laddare c. Display d. Startknapp e. Anslutning för vattenlås I mätningens första fas pumpas markluft upp genom sondröret och vidare in i mätcellen. Pumptiden (ca 30 s) är vald så att all friskluft i systemet säkert evakueras. En trycksensor stoppar pumpen om trycket i röret sjunker under ett visst värde. När trycket stiger igen startas pumpen. Genom att pumpens effektiva gångtid alltid är densamma garanteras att en viss minsta volym luft alltid trycks genom mätcellen innan start. Pumptiden utan avbrott är ca 30 sek. Om pumpfasen inte är klar efter 2-3 minuter är jorden mycket tät. Mätningen skall då avbrytas och försök göras på nytt ställe i närheten. I figur nedan visas instrumentets uppbyggnad och arbetssätt

4 Efter pumpfasen startar mätfasen. Detektorn aktiveras och mätkammaren spänningssätts. De laddade radondöttrarna, som bildas av den sönderfallande radongasen, drivs mot detektorn av ett elektriskt fält i mätkammaren. Detektorn registrerar den alfastrålning som härrör från radondöttrarna. Detektorpulserna förstärks och filtreras i en så kallad enkanalsanalysator, som bara släpper igenom pulser från den kortlivade radondottern polonium 218 (halveringstid ca 3 minuter). De långsamma variationerna i bakgrunden från polonium 214 elimineras härmed. Pulserna räknas, och efter mättidens slut visas resultatet i klartext på instrumentets display (kbq/m 3 radongasaktivitet). Under mätfasen blinkar displayen, och när mätningen är klar avläses värdet. Eftersom instrumentet bara räknar pulser från den kortlivade radondottern polonium 218, kan en ny mätning startas redan efter 18 minuter. Då hinner aktiviteten från föregående mätning klinga av tillräckligt. OBS! Vid mätning av radonhalter över kbq/m 3 skall en tomkörning med friskluft göras direkt efter. Därefter väntar man ca 18 minuter innan ny mätning påbörjas. 3) MÄTNING Gör så här Sätt slagnacken på sondröret. 2. Driv ner sondröret till ca 70 cm djup (enl markering på sondröret). 3. Ta bort slagnacken, och skruva fast vattenlåset. 4. Sätt fast instrumentet på vattenlåset och tryck på START. 5. Kontrollera att vatten inte sugs upp i instrumentet, och att batteriet är tillräckligt laddat (nålen på batteriindikatorn skall vara i det gröna fältet när instrumentet arbetar). Om vatten strömmar upp i vattenlåset, slå av instrumentet och koppla loss det från vattenlåset. Ta upp sonden och prova igen på ett annat ställe. 6. Vänta till pumpfas (ca 30 sek) och mätfas (ca 10 min) är avslutade. Under mätfasen blinkar displayen, för att övergå till fast visning när mätningen är klar. Observera att tiden för pumpfasen varierar med jordens luft - genomsläpplighet (se Instrumentet). Om pumpfasen inte är klar efter ca 2-3 minuter betyder det att jorden är mycket tät, och att någon meningsfull mätning ej går att göra. Avbryt då mätningen och prova igen på ett annat ställe. 7. När mätningen är klar, läs av resultatet i kbq/m 3 (tusental Bq/m 3 ). Exempel: Om displayen visar siffran 27 betyder det att aktiviteten från radongasen i marken är Bq/m Tryck på START igen för att stänga av instrumentet. 9. Ta bort instrumentet och vattenlåset från sondröret. 10. Sätt handtaget på sondröret. 11. Vrid runt sondröret med nyckeln, och dra upp det. 12. Instrumentet kan användas för ny mätning efter ca 18 minuter (6 halveringstider). En tom körning med friskluft av instrumentet bör göras om radongashalten överstiger kbq/m 3. Det är viktigt att mätkammaren ej står med hög radongashalt när den inte används

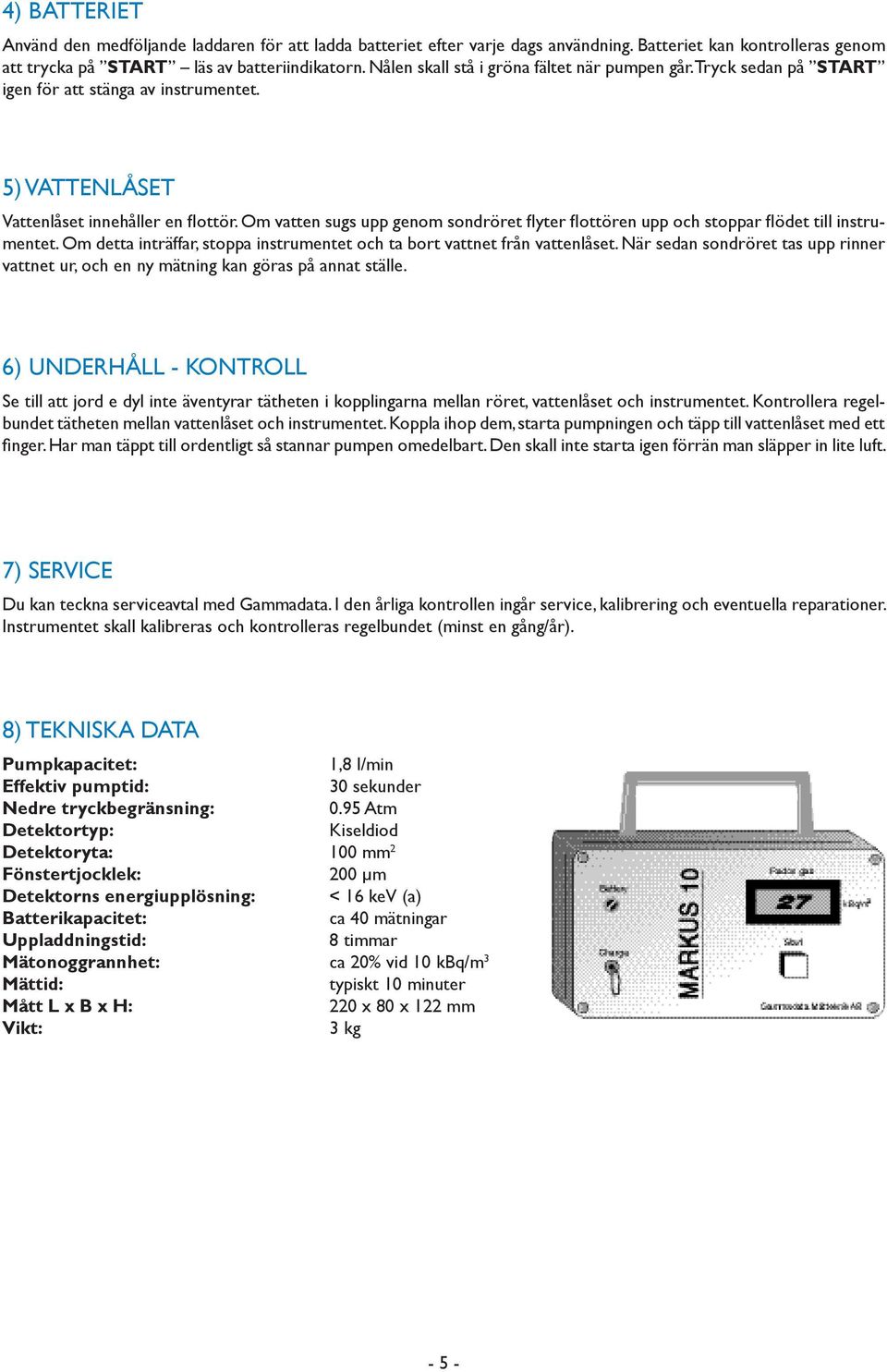

5 4) BATTERIET Använd den medföljande laddaren för att ladda batteriet efter varje dags användning. Batteriet kan kontrolleras genom att trycka på START läs av batteriindikatorn. Nålen skall stå i gröna fältet när pumpen går. Tryck sedan på START igen för att stänga av instrumentet. 5) VATTENLÅSET Vattenlåset innehåller en flottör. Om vatten sugs upp genom sondröret flyter flottören upp och stoppar flödet till instrumentet. Om detta inträffar, stoppa instrumentet och ta bort vattnet från vattenlåset. När sedan sondröret tas upp rinner vattnet ur, och en ny mätning kan göras på annat ställe. 6) UNDERHÅLL - KONTROLL Se till att jord e dyl inte äventyrar tätheten i kopplingarna mellan röret, vattenlåset och instrumentet. Kontrollera regelbundet tätheten mellan vattenlåset och instrumentet. Koppla ihop dem, starta pumpningen och täpp till vattenlåset med ett finger. Har man täppt till ordentligt så stannar pumpen omedelbart. Den skall inte starta igen förrän man släpper in lite luft. 7) SERVICE Du kan teckna serviceavtal med Gammadata. I den årliga kontrollen ingår service, kalibrering och eventuella reparationer. Instrumentet skall kalibreras och kontrolleras regelbundet (minst en gång/år). 8) TEKNISKA DATA Pumpkapacitet: 1,8 l/min Effektiv pumptid: 30 sekunder Nedre tryckbegränsning: 0.95 Atm Detektortyp: Kiseldiod Detektoryta: 100 mm 2 Fönstertjocklek: 200 µm Detektorns energiupplösning: < 16 kev (a) Batterikapacitet: ca 40 mätningar Uppladdningstid: 8 timmar Mätonoggrannhet: ca 20% vid 10 kbq/m 3 Mättid: typiskt 10 minuter Mått L x B x H: 220 x 80 x 122 mm Vikt: 3 kg - 5 -
