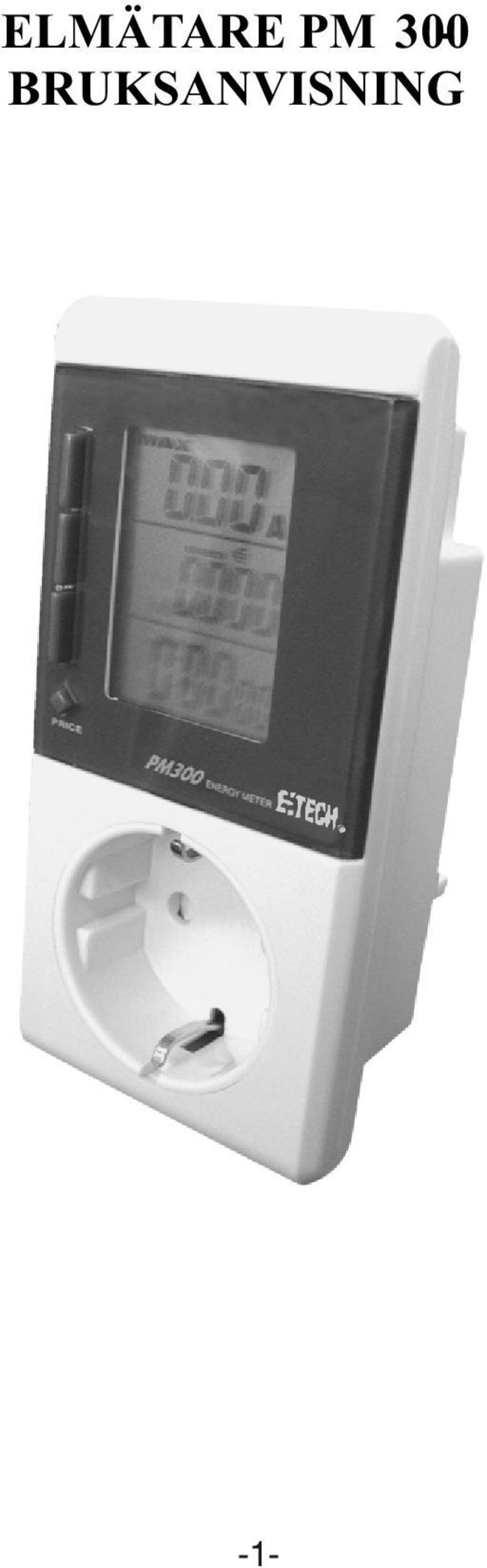

ELMÄTARE PM BRUKSANVISNING

Transkript

1 ELMÄTARE PM BRUKSANVISNING -1-

2 Om PM300 PM300 är en elmätare som gör det möjligt att mäta elförbrukningen för en elektrisk apparat och genom angivande av elpriset att beräkna totalkostnaden av apparatens elförbrukning. Mätaren registrerar dessutom överbelastningsförhållanden och användningsstatistik. Läs resten av bruksanvisningen för att kunna använda elmätarens alla funktioner. LCD-display Uppknapp (Up) Nedknapp (Down) Batterilucka Överbelastningsinställning (Overload Set) Prisinställning (Price Set) Eluttag -2-

3 Snabbstart MÄTNING - Tryck på A (UP)-knappen för att välja mellan Spänning (Voltage), Amp, Max Amp, Watt, Max Watt och Överbelastning (Overload) på displayen. - Tryck på B (DOWN)-knappen för att välja mellan kwh, totalkostnad (Total Cost) och pris (Price). INSTÄLLNING AV PRISET - Tryck på B (DOWN)-knappen för att välja arbetssätt för prisvisning. - Tryck på D (PRICE SET)-knappen för att övergå till arbetssätt för prisinställning. - Tryck på A (UP)- eller B (DOWN)-knappen för att justera priset och tryck på D (PRICE SET)-knappen för att bekräfta inställningen. INSTÄLLNING AV ÖVERBELASTNINGSVARNING - Tryck på A (UP)-knappen för att välja arbetssätt för överbelastningsvisning. - Tryck på C (OVERLOAD SET)-knappen för att övergå till arbetssätt för överbelastningsinställning. - Tryck på A (UP)- eller B (DOWN)-knappen för att välja önskad enhet W eller A. - Tryck på C (OVERLOAD SET)-knappen för att övergå till arbetssätt för värdeinställning. - Tryck på A (UP)- eller B (DOWN)-knappen för att ställa in önskat värde av överbelastning i watt eller ampere och tryck på C (OVERLOAD SET)-knappen för att bekräfta inställningen. NOLLSTÄLLNING AV MAXIMIBELASTNING - Tryck på A (UP)- och C (OVERLOAD SET)-knapparna och håll dem nedtryckta i 3 sekunder för att nollställa avläsning av maximibelastning och stänga av summern. NOLLSTÄLLNING AV ANVÄNDNINGSSTATISTIK - Tryck på B (DOWN)- och D (PRICE SET)-knapparna och håll dem nedtryckta i 3 sekunder för att nollställa avläsning av användningstid och kwh samt stänga av summern. -3-

4 Batterier Före användning skall två 1,5V (typ LR-44 eller AG-13) knappcellsbatterier (medföljande) installeras i elmätaren. - Dra ur elmätaren ur eluttaget. - Placera två batterier i batterifacket i enlighet med polaritetsmärkningen som visas i facket. - Sätt tillbaka elmätarens lucka. Batteriernas uppgift är att behålla avläsningarna och elpriset i händelse av elavbrott eller när elmätaren dras ur eluttaget. OBS! Om elmätaren måste lämnas urkopplad under en längre tid (mer än en månad), skall batterierna tas ur för att spara batterikapaciteten. LCD-displayen MAX TOTAL PRICE/ W V A $DM PM -4-

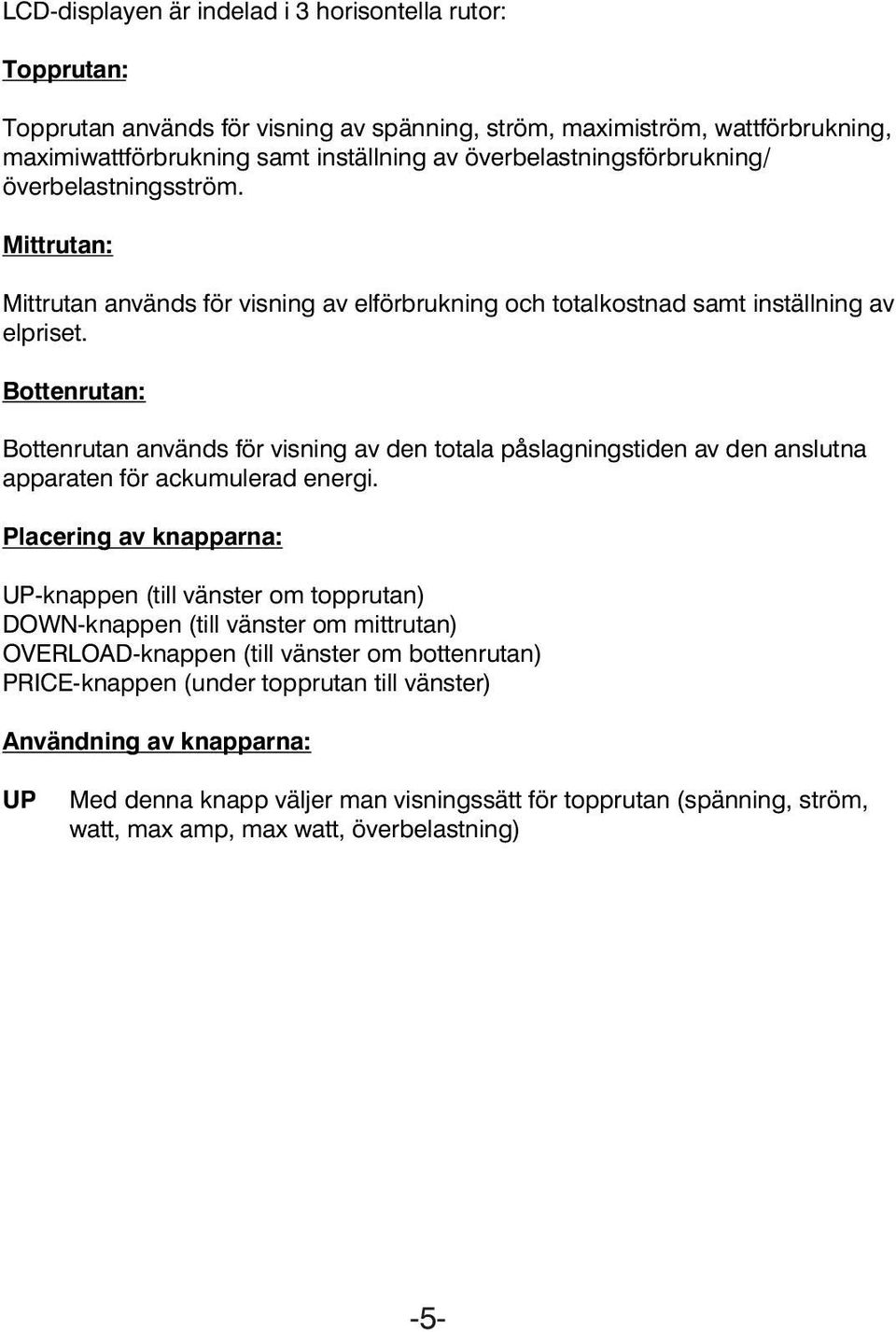

5 LCD-displayen är indelad i 3 horisontella rutor: Topprutan: Topprutan används för visning av spänning, ström, maximiström, wattförbrukning, maximiwattförbrukning samt inställning av överbelastningsförbrukning/ överbelastningsström. Mittrutan: Mittrutan används för visning av elförbrukning och totalkostnad samt inställning av elpriset. Bottenrutan: Bottenrutan används för visning av den totala påslagningstiden av den anslutna apparaten för ackumulerad energi. Placering av knapparna: UP-knappen (till vänster om topprutan) DOWN-knappen (till vänster om mittrutan) OVERLOAD-knappen (till vänster om bottenrutan) PRICE-knappen (under topprutan till vänster) Användning av knapparna: UP Med denna knapp väljer man visningssätt för topprutan (spänning, ström, watt, max amp, max watt, överbelastning) -5-

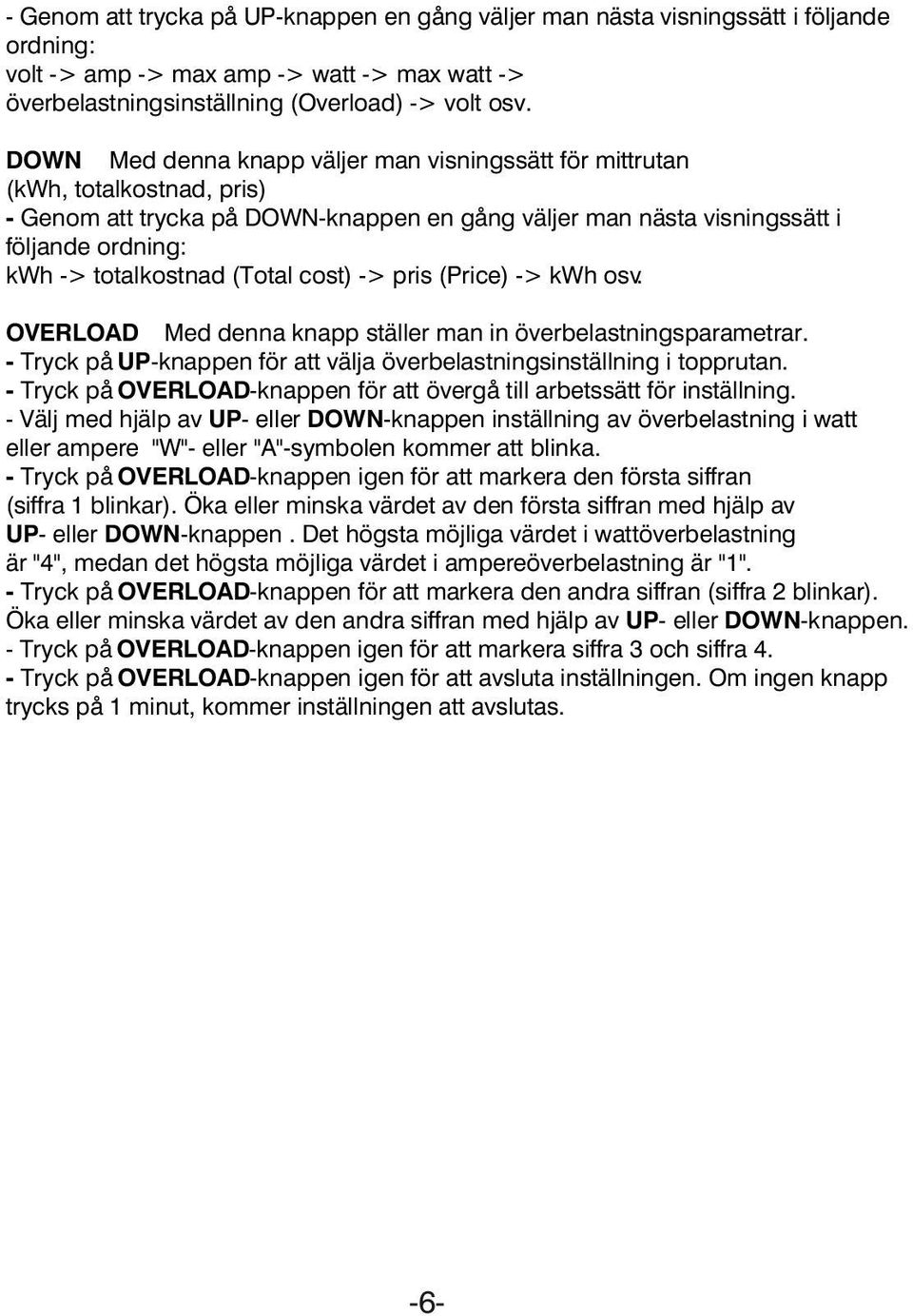

6 - Genom att trycka på UP-knappen en gång väljer man nästa visningssätt i följande ordning: volt -> amp -> max amp -> watt -> max watt -> överbelastningsinställning (Overload) -> volt osv. DOWN Med denna knapp väljer man visningssätt för mittrutan (kwh, totalkostnad, pris) - Genom att trycka på DOWN-knappen en gång väljer man nästa visningssätt i följande ordning: kwh -> totalkostnad (Total cost) -> pris (Price) -> kwh osv. OVERLOAD Med denna knapp ställer man in överbelastningsparametrar. - Tryck på UP-knappen för att välja överbelastningsinställning i topprutan. - Tryck på OVERLOAD-knappen för att övergå till arbetssätt för inställning. - Välj med hjälp av UP- eller DOWN-knappen inställning av överbelastning i watt eller ampere "W"- eller "A"-symbolen kommer att blinka. - Tryck på OVERLOAD-knappen igen för att markera den första siffran (siffra 1 blinkar). Öka eller minska värdet av den första siffran med hjälp av UP- eller DOWN-knappen. Det högsta möjliga värdet i wattöverbelastning är "4", medan det högsta möjliga värdet i ampereöverbelastning är "1". - Tryck på OVERLOAD-knappen för att markera den andra siffran (siffra 2 blinkar). Öka eller minska värdet av den andra siffran med hjälp av UP- eller DOWN-knappen. - Tryck på OVERLOAD-knappen igen för att markera siffra 3 och siffra 4. - Tryck på OVERLOAD-knappen igen för att avsluta inställningen. Om ingen knapp trycks på 1 minut, kommer inställningen att avslutas. -6-

7 PRICE Med denna knapp ställer man in elpriset. - Tryck på DOWN-knappen för att välja elpris som visas i mittrutan. - Tryck på PRICE-knappen den första siffran kommer att blinka. - Välj värdet med hjälp av UP- eller DOWN-knappen. - Tryck på PRICE-knappen igen för att markera nästa siffra. Välj värdet med hjälp av UP- eller DOWN-knappen. - Tryck på PRICE-knappen igen för att avsluta inställningen. Om ingen knapp trycks på 1 minut, kommer inställningen att avslutas. Tryck på UP- och OVERLOAD-knapparna samtidigt och håll dem nedtryckta i 3 sekunder för att nollställa maximivärdena (maximiström och maximiwattförbrukning). Summern kommer att ljuda för att bekräfta radering av minnet. Tryck på DOWN- och PRICE-knapparna samtidigt och håll dem nedtryckta i 3 sekunder för att nollställa användningstiden och kwh-förbrukningen. Summern kommer att ljuda för att bekräfta radering av minnet. Summern kommer också att ljuda om en överbelastning förekommer (ett pipljud var 5:e sekund). DETALJERAD BESKRIVNING AV KNAPPFUNKTIONERNA TOPPRUTAN Tryck på DOWN-knappen för att titta på tillståndet av varje av sex nedanstående arbetssätt. Alla dessa uppgifter visas i topprutan. -7-

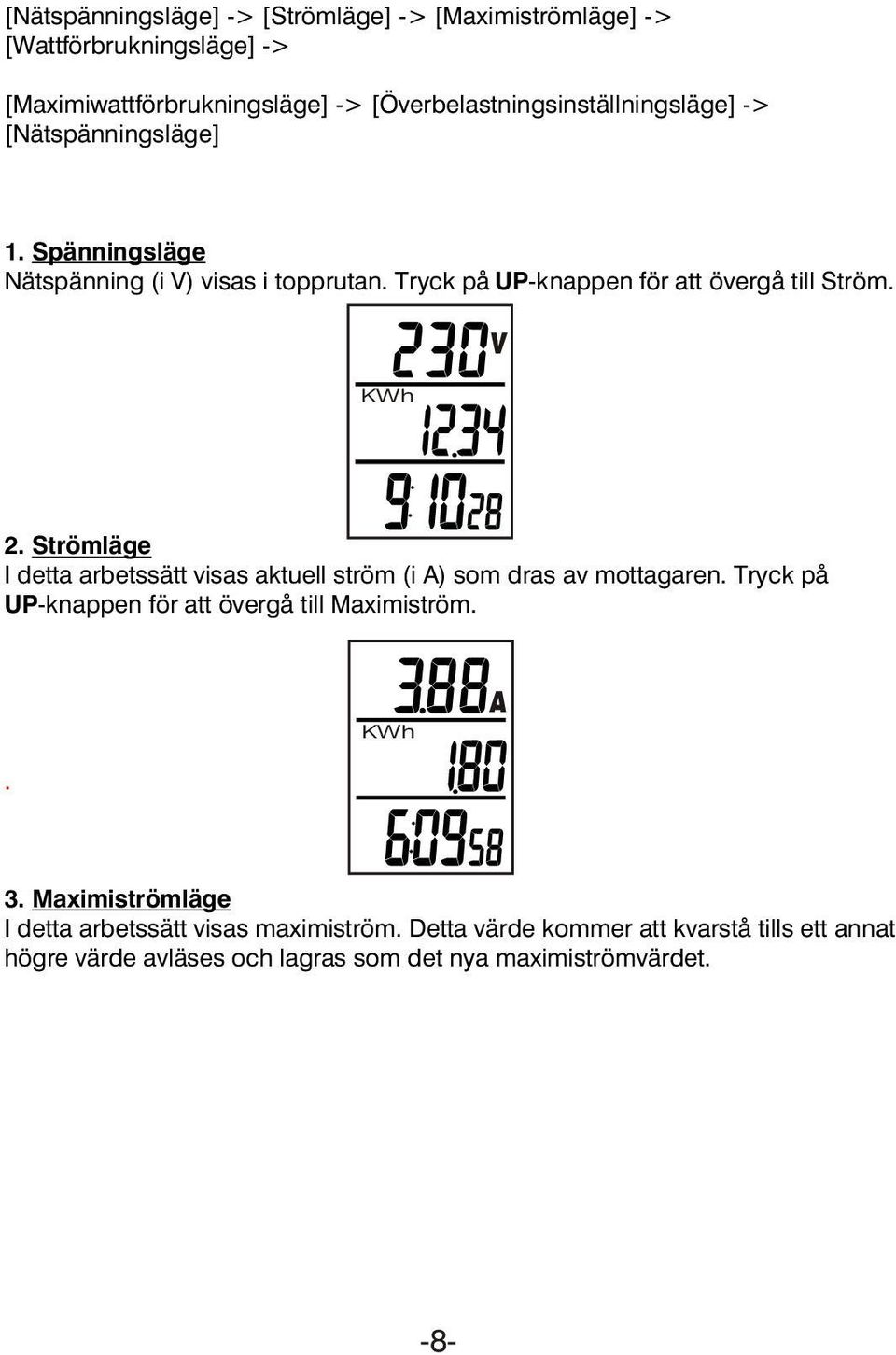

8 [Nätspänningsläge] -> [Strömläge] -> [Maximiströmläge] -> [Wattförbrukningsläge] -> [Maximiwattförbrukningsläge] -> [Överbelastningsinställningsläge] -> [Nätspänningsläge] 1. Spänningsläge Nätspänning (i V) visas i topprutan. Tryck på UP-knappen för att övergå till Ström. V 2. Strömläge I detta arbetssätt visas aktuell ström (i A) som dras av mottagaren. Tryck på UP-knappen för att övergå till Maximiström. A. 3. Maximiströmläge I detta arbetssätt visas maximiström. Detta värde kommer att kvarstå tills ett annat högre värde avläses och lagras som det nya maximiströmvärdet. -8-

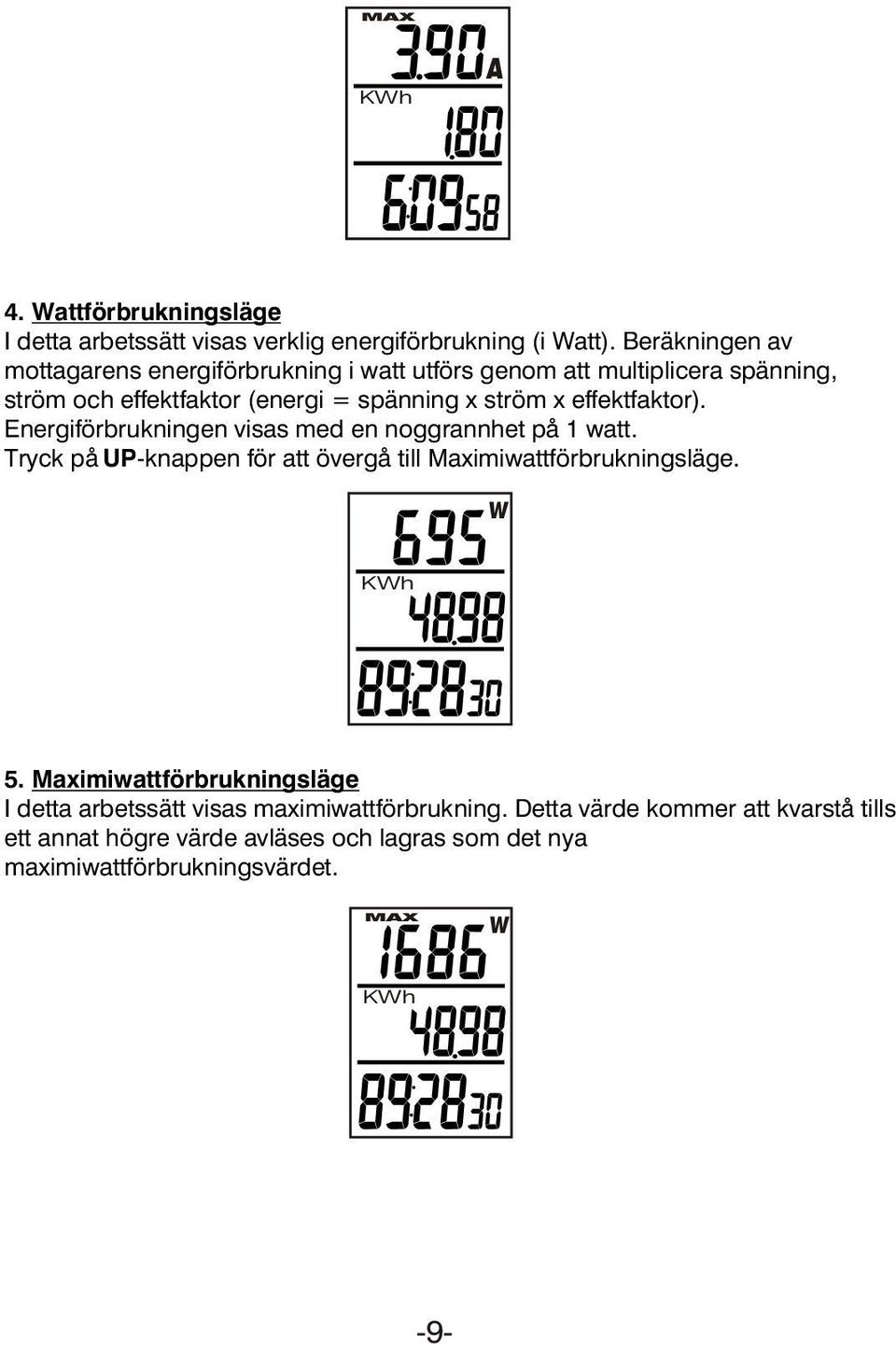

9 MAX A 4. Wattförbrukningsläge I detta arbetssätt visas verklig energiförbrukning (i Watt). Beräkningen av mottagarens energiförbrukning i watt utförs genom att multiplicera spänning, ström och effektfaktor (energi = spänning x ström x effektfaktor). Energiförbrukningen visas med en noggrannhet på 1 watt. Tryck på UP-knappen för att övergå till Maximiwattförbrukningsläge. W 5. Maximiwattförbrukningsläge I detta arbetssätt visas maximiwattförbrukning. Detta värde kommer att kvarstå tills ett annat högre värde avläses och lagras som det nya maximiwattförbrukningsvärdet. MAX W -9-

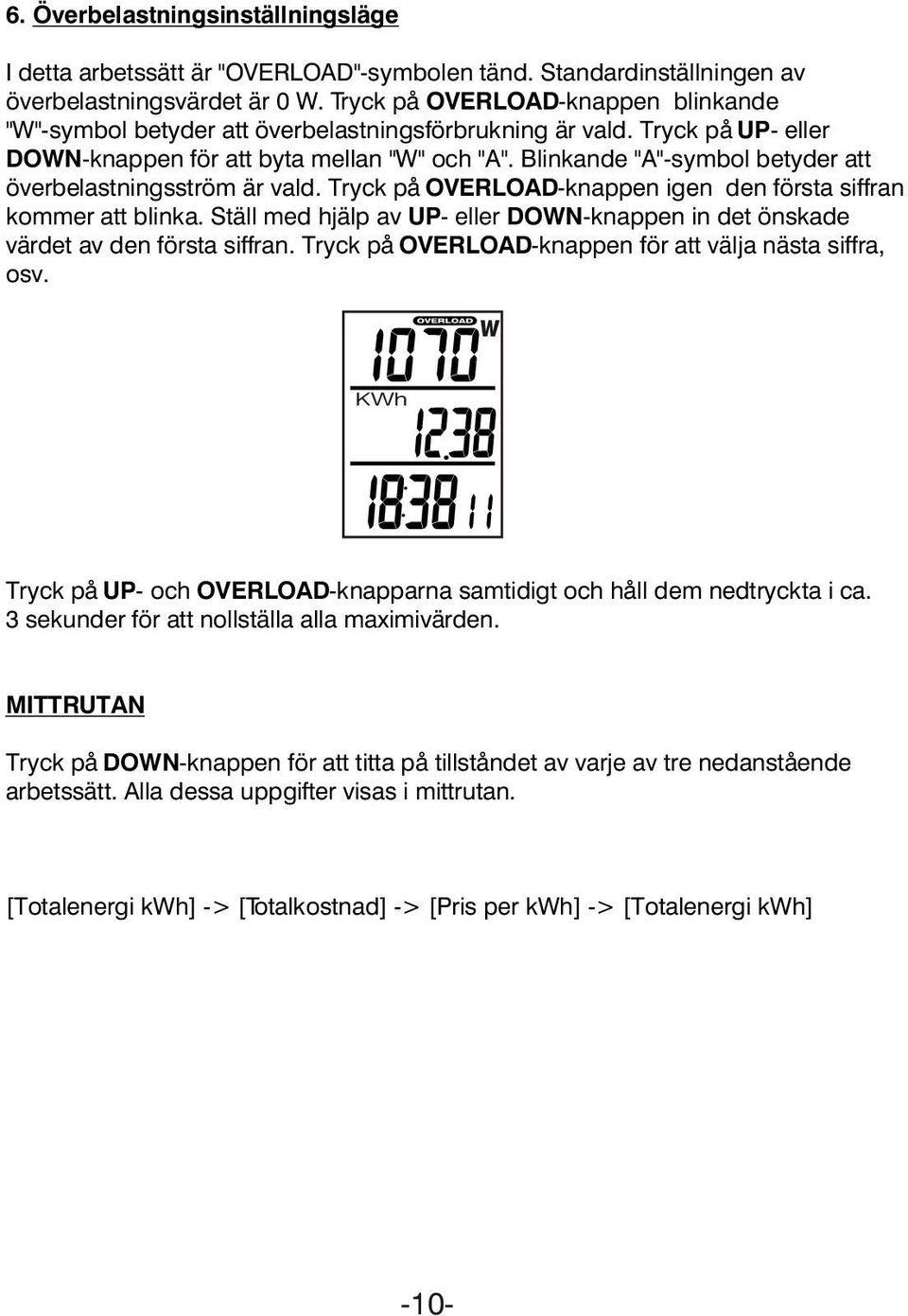

10 6. Överbelastningsinställningsläge I detta arbetssätt är "OVERLOAD"-symbolen tänd. Standardinställningen av överbelastningsvärdet är 0 W. Tryck på OVERLOAD-knappen blinkande "W"-symbol betyder att överbelastningsförbrukning är vald. Tryck på UP- eller DOWN-knappen för att byta mellan "W" och "A". Blinkande "A"-symbol betyder att överbelastningsström är vald. Tryck på OVERLOAD-knappen igen den första siffran kommer att blinka. Ställ med hjälp av UP- eller DOWN-knappen in det önskade värdet av den första siffran. Tryck på OVERLOAD-knappen för att välja nästa siffra, osv. W Tryck på UP- och OVERLOAD-knapparna samtidigt och håll dem nedtryckta i ca. 3 sekunder för att nollställa alla maximivärden. MITTRUTAN Tryck på DOWN-knappen för att titta på tillståndet av varje av tre nedanstående arbetssätt. Alla dessa uppgifter visas i mittrutan. [Totalenergi kwh] -> [Totalkostnad] -> [Pris per kwh] -> [Totalenergi kwh] -10-

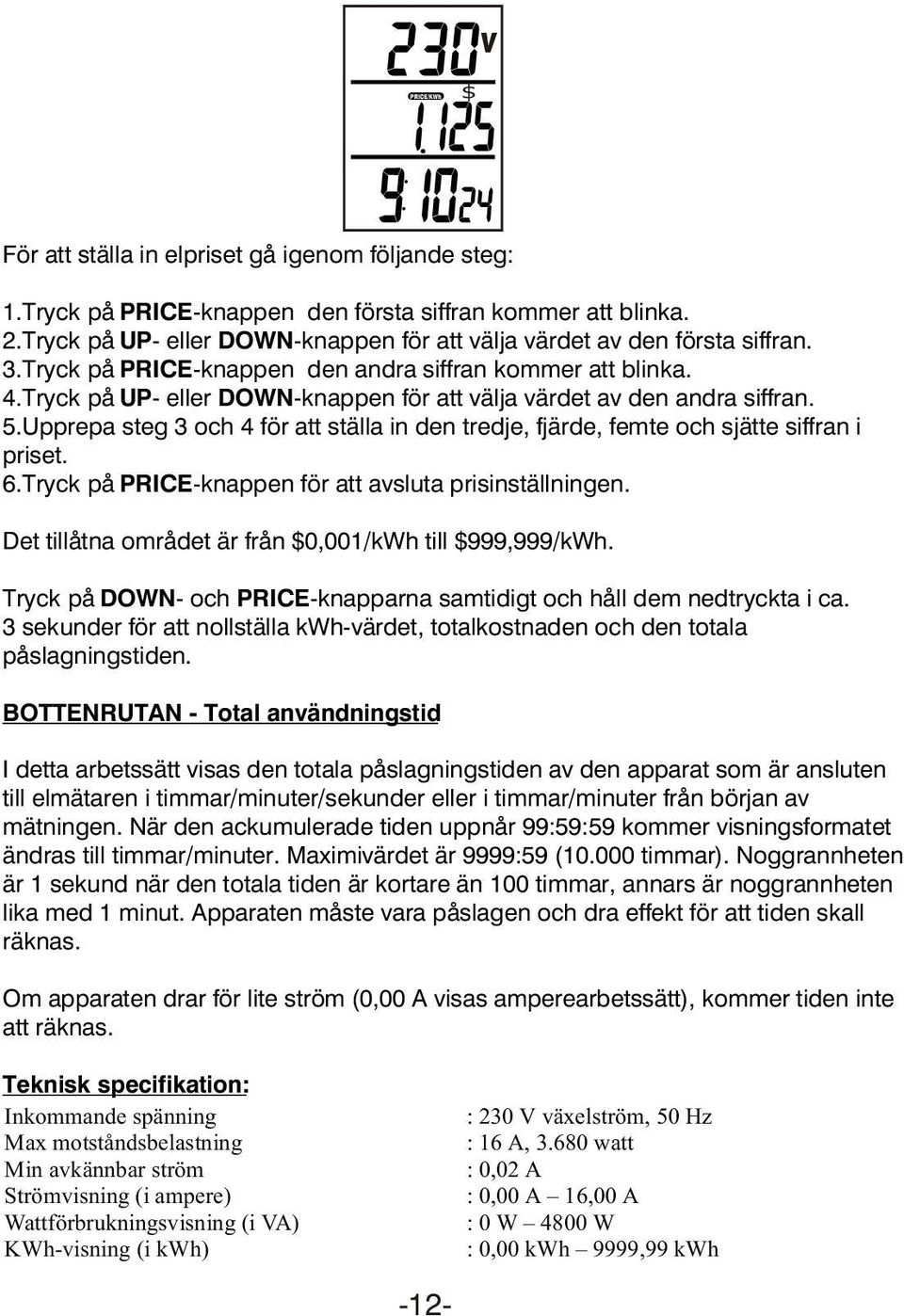

11 1. -läge I detta arbetssätt visas den totala ackumulerade energin förbrukad av apparaten (i kwh) från början av mätningen. Noggrannheten är 0,01 kwh och maximivärdet är 9999,99 kwh. Tryck på DOWN-knappen för att övergå till Totalkostnadsläge. V 2. Totalkostnadsläge I detta arbetssätt beräknas den totala ackumulerade kostnaden för mottagaren. När kostnaden överstiger $999,999 kommer inget decimalvärde att visas, vilket betyder att totalkostnaden kan visas upp till $ Totalkostnaden är baserad på det pris som ställs in under Pris/kWh. Tryck på DOWN-knappen för att övergå till Pris/kWh-läge. V TOTAL $ 3. Pris/kWh-läge I detta arbetssätt visas och ställs priset per kwh in. Det pris som ställs in här kommer att påverka energiförbrukningskostnaden. -11-
