1 GB SE Installationsanvisning Instruction deviheat Ž

2 Innehållsförteckning Installation av deviheat Aktivering av deviheat Ändring av grundinställning 15 Fabriksinställningar 23 Nätverk (huvudtermostat och slavtermostater) 24 Felmedelanden 26 Teknisk specifikation 28 Anslutningsschema 29 Observera: deviheat 550 skall anslutas och installeras av behörig elinstallatör. Felinstallerad och felprogrammerad deviheat 550 kan medföra skador på värmekabelsystemet eller golvkonstruktionen. 3

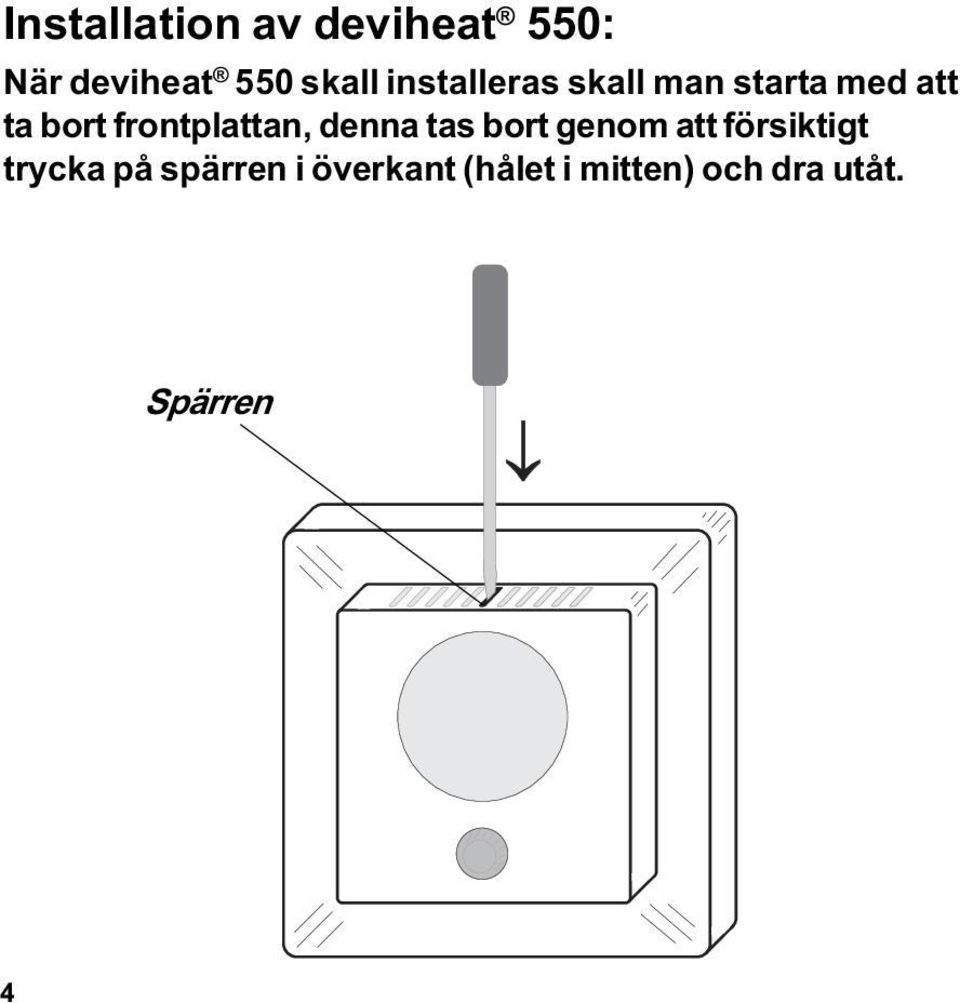

3 Installation av deviheat 550: När deviheat 550 skall installeras skall man starta med att ta bort frontplattan, denna tas bort genom att försiktigt trycka på spärren i överkant (hålet i mitten) och dra utåt. Spärren 4

4 Ta bort de två skruvarna - en på var sida - och dra försiktigt displaymodellen utåt. Skruvar 5

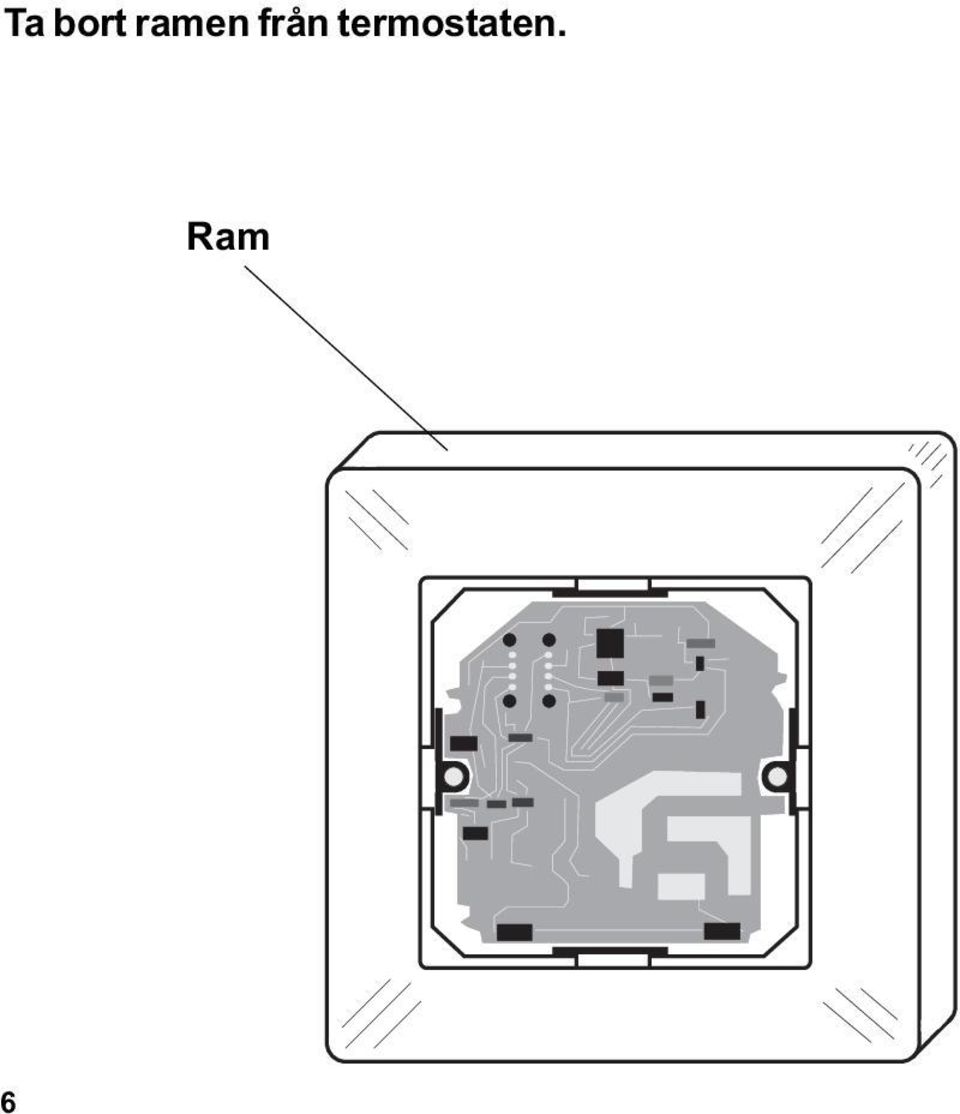

5 Ta bort ramen från termostaten. Ram 6

6 Anslutning av termostat skall utföras enl bild. Värmekabel Max belastning, 16A Nätanslutning, V, 50/60Hz Nätverksanslutning (slavtermostater) NTC - Givare Eftersom deviheat 550 inte är försedd med jordskruv så skall värmekabeln jordas i extern kopplingsklämma. 7

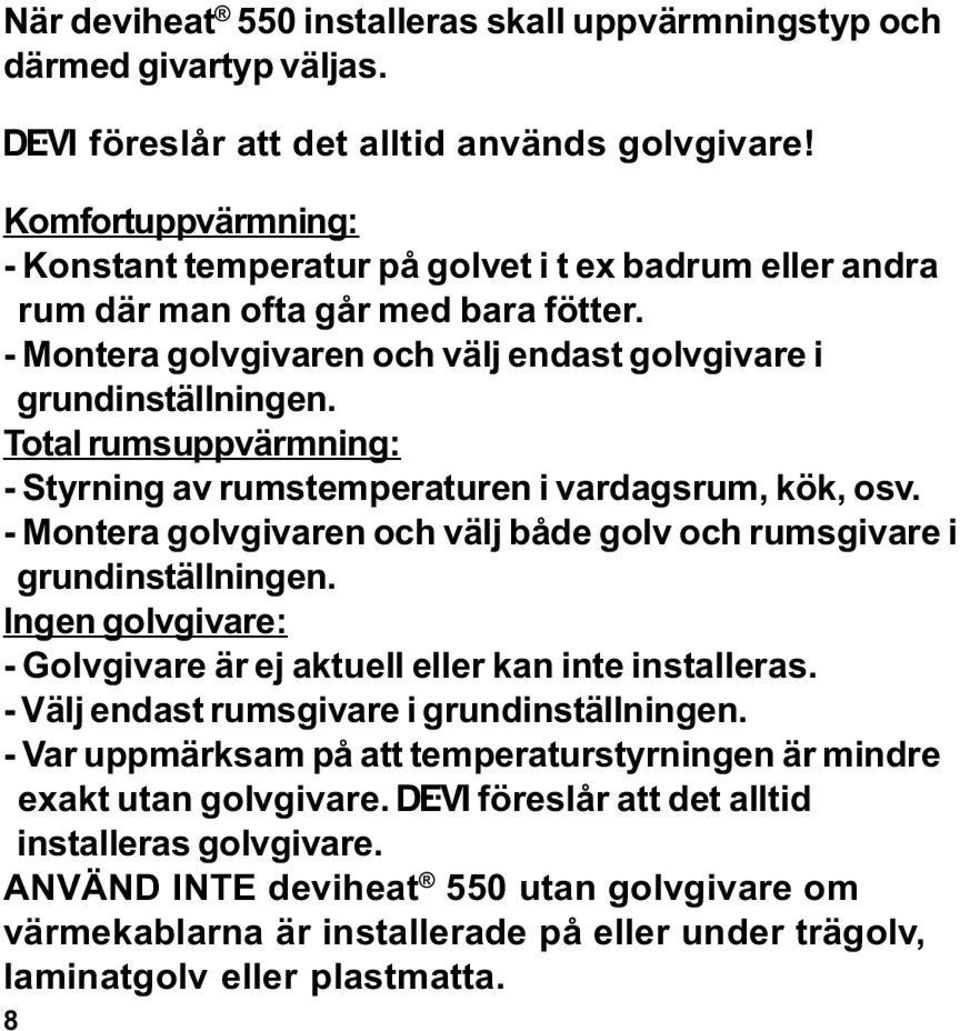

7 När deviheat 550 installeras skall uppvärmningstyp och därmed givartyp väljas. Ž föreslår att det alltid används golvgivare! Komfortuppvärmning: - Konstant temperatur på golvet i t ex badrum eller andra rum där man ofta går med bara fötter. - Montera golvgivaren och välj endast golvgivare i grundinställningen. Total rumsuppvärmning: - Styrning av rumstemperaturen i vardagsrum, kök, osv. - Montera golvgivaren och välj både golv och rumsgivare i grundinställningen. Ingen golvgivare: - Golvgivare är ej aktuell eller kan inte installeras. - Välj endast rumsgivare i grundinställningen. - Var uppmärksam på att temperaturstyrningen är mindre exakt utan golvgivare. Ž föreslår att det alltid installeras golvgivare. ANVÄND INTE deviheat 550 utan golvgivare om värmekablarna är installerade på eller under trägolv, laminatgolv eller plastmatta. 8

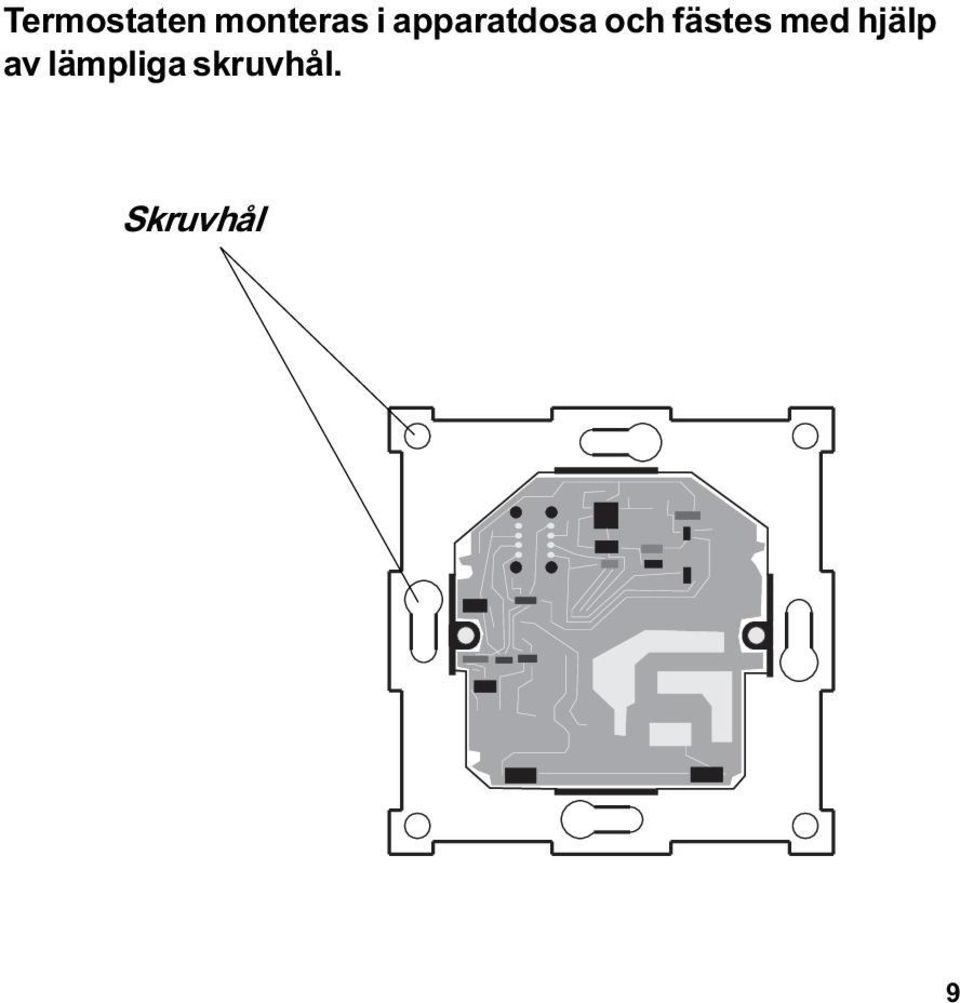

8 Termostaten monteras i apparatdosa och fästes med hjälp av lämpliga skruvhål. Skruvhål 9

9 För att uppnå bästa resultat vid användning av deviheat 550, bör några enkla regler följas gällande termostatens placering: Monteringhöjd, mellan cm. INTE på yttervägg. INTE på vägg som ligger i direkt solljus. INTE i närheten av ytterdörrar och fönster som kan öppnas. INTE i närheten av handdukstork eller annan värmekälla. INTE i närheten av gardiner, handdukar, mm som kan täcka termostaten, eller sådant som kan hindra eller förändra luftavkänningen. Observera Vid arbete med deviheat 550 bör man se till att man ej har spänning inkopplad. Vare sig till huvudtermostat (Master) eller till slavtermostater i nätverket (flera termostater inom samma anläggning). 10

10 Montera deviheat 550 genom att placera ramen över termostaten, därefter monteras displaymodulen och till sist trycks frontplattan på plats. OBSERVERA! VIKTIGT! Displayen skall monteras försiktigt och den 8-benade kontakten kan placeras exakt med hjälp av de fyra styrklackarna. När de två skruvarna i displaymodulen skall skruvas i, får de inte dras i för hårt. Observera deviheat 550 levereras utan ram. 11

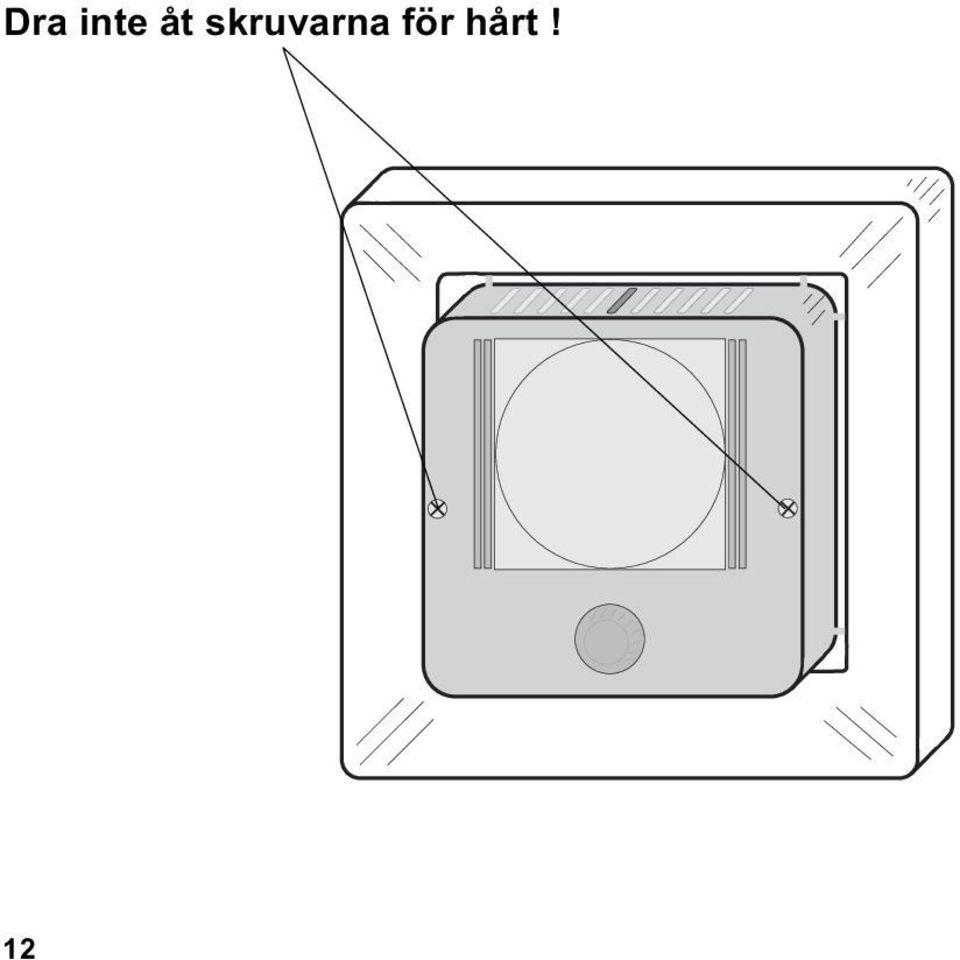

11 Dra inte åt skruvarna för hårt! 12

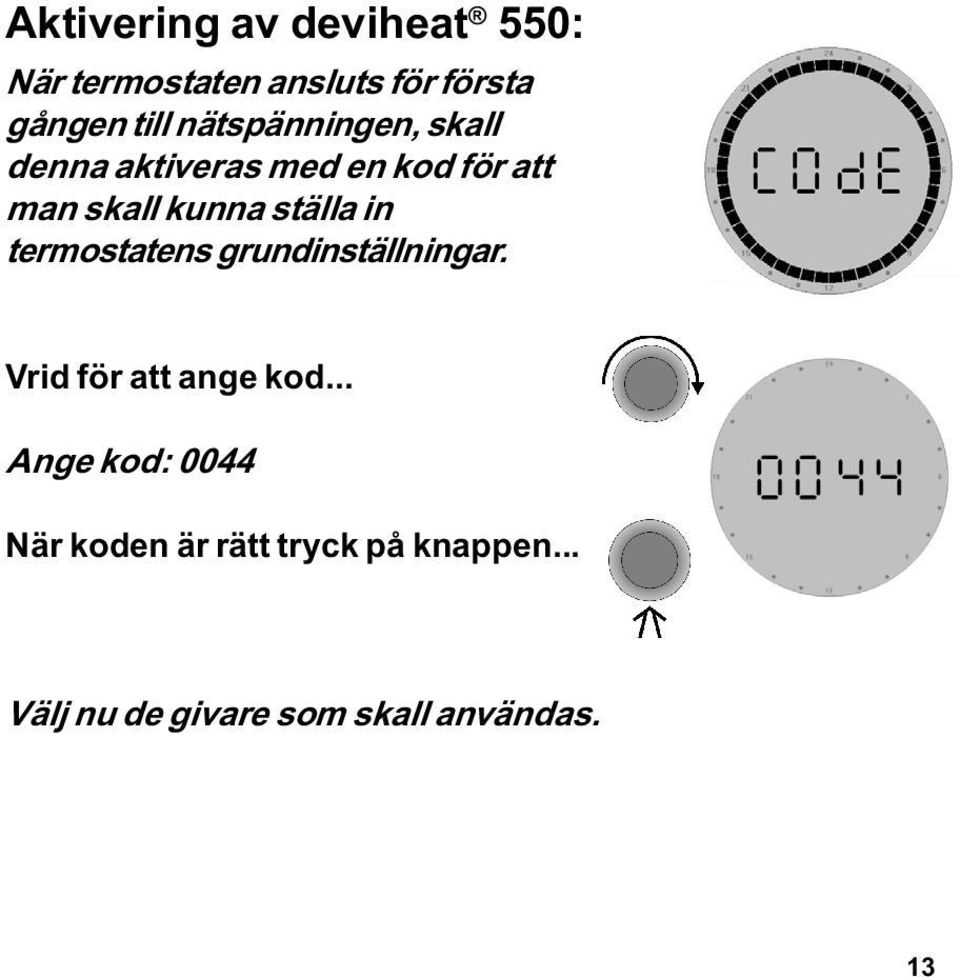

12 Aktivering av deviheat 550: När termostaten ansluts för första gången till nätspänningen, skall denna aktiveras med en kod för att man skall kunna ställa in termostatens grundinställningar. Vrid för att ange kod... Ange kod: 0044 När koden är rätt tryck på knappen... Välj nu de givare som skall användas. 13

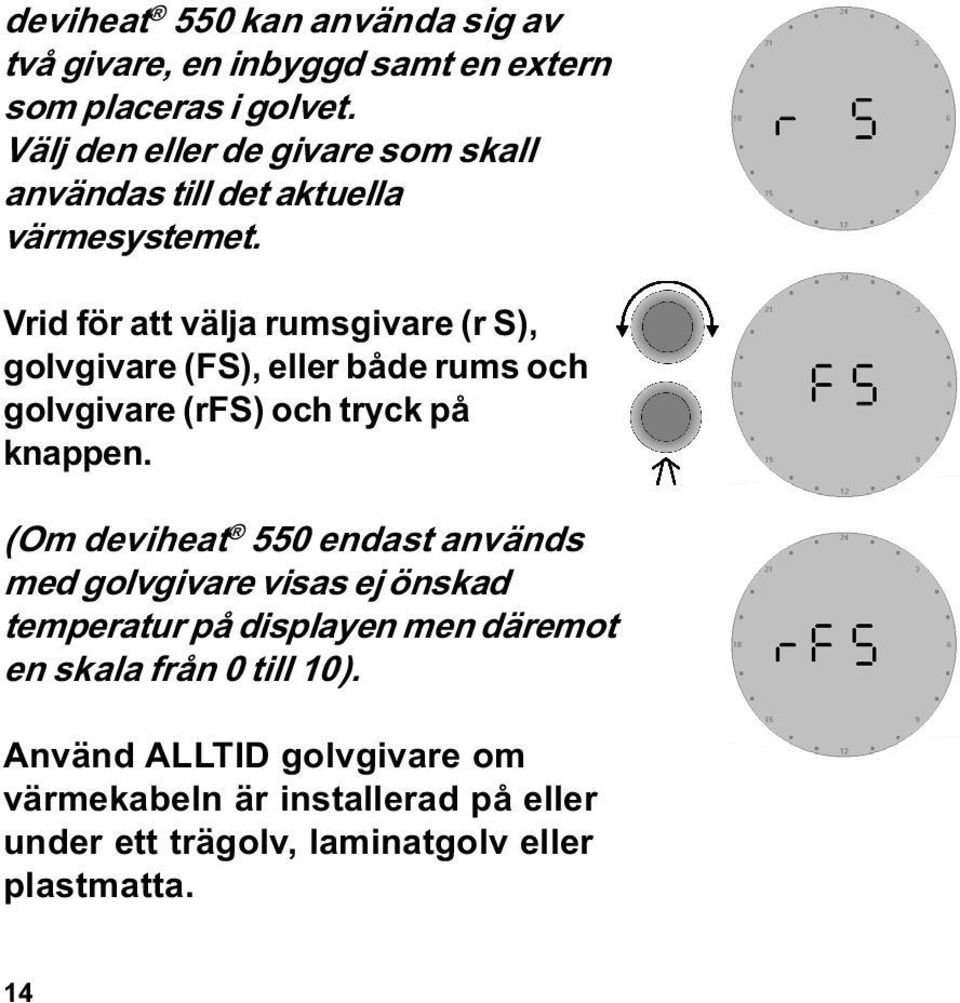

13 deviheat 550 kan använda sig av två givare, en inbyggd samt en extern som placeras i golvet. Välj den eller de givare som skall användas till det aktuella värmesystemet. Vrid för att välja rumsgivare (r S), golvgivare (FS), eller både rums och golvgivare (rfs) och tryck på knappen. (Om deviheat 550 endast används med golvgivare visas ej önskad temperatur på displayen men däremot en skala från 0 till 10). Använd ALLTID golvgivare om värmekabeln är installerad på eller under ett trägolv, laminatgolv eller plastmatta. 14

14 Ändring av grundinställning Om det är nödvändigt att ändra i grundinställningen så skall knappen tryckas in i 12 sek. 12 sek. Det är nu möjligt att ändra grundinställningen genom att ange en kod. Vrid för att ange kod... Koden skall vara När koden är rätt tryck på knappen... 15

15 Den första funktionen som skall väljas är om deviheat 550 skall arbeta som fristående termostat, som huvudtermostat (master) eller som slavtermostat. Om flera termostater är kopplade i ett nätverk skall endast en vara huvudtermostat (master). För ytterligare information om nätverk och huvud/slavfunktion, se särskilt avsnitt sid 24. Vrid för att välja fristående (ALO), Huvud (MAS) eller slavtermostat (SLA) och tryck på knappen. Observera Om termostaten används som slav kan ej alla funktioner användas i grundinställningen, dessa kan endast ställas in från huvudtermostaten (master). 16

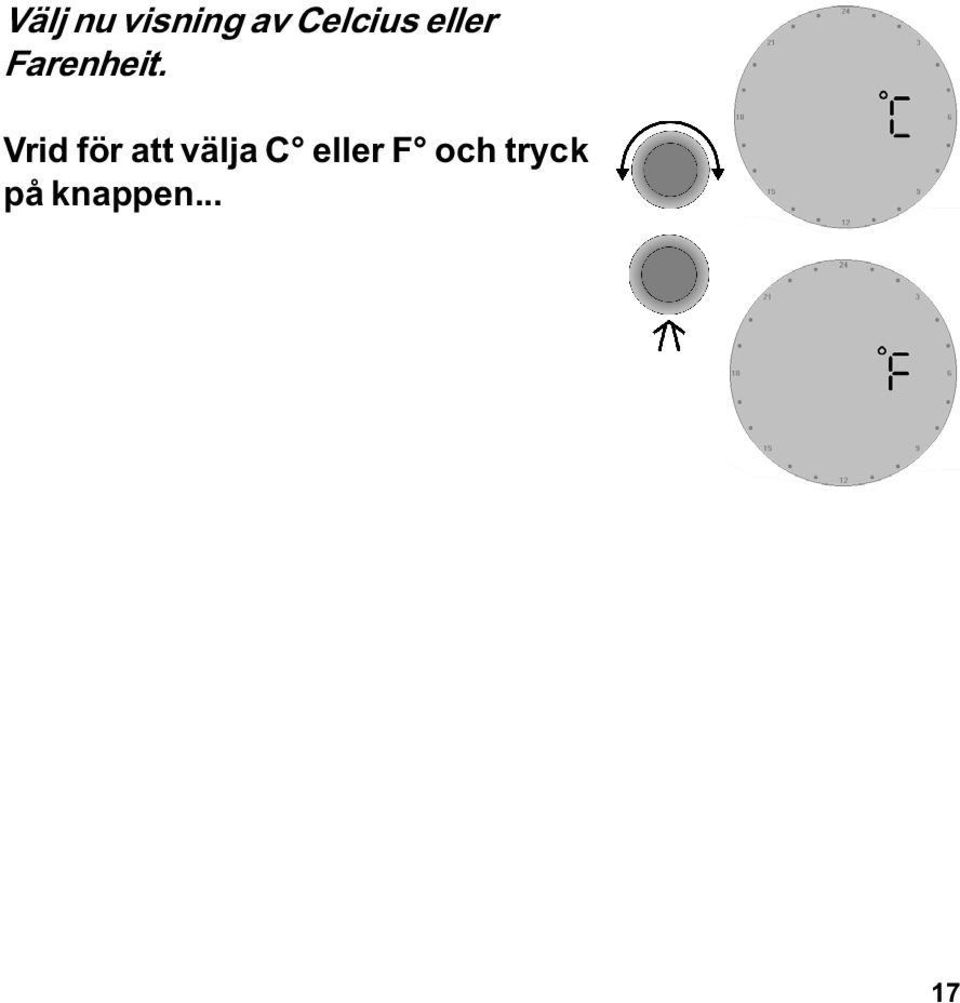

16 Välj nu visning av Celcius eller Farenheit. Vrid för att välja C eller F och tryck på knappen... 17

17 deviheat 550 kan använda sig av två givare, en inbyggd samt en extern som placeras i golvet. Välj den eller de givare som skall användas till det aktuella värmesystemet. Vrid för att välja rumsgivare (r S), golvgivare (FS), eller både rums och golvgivare (rfs) och tryck på knappen. (Om deviheat 550 endast används med golvgivare visas ej önskad temperatur på displayen men däremot en skala från 0 till 10). Använd ALLTID golvgivare om värmekabeln är installerad på eller under ett trägolv, laminatgolv eller plastmatta. 18

18 Med hänsyn till olika golvkonstruktioner så kan man välja en maximaltemperatur i golvet (Mt) som inte får överskridas. Temperaturen kan justeras mellan 20 C och 50 C. Vrid för att ange max golvtemperatur och tryck på knappen... Observera! Maximaltemperaturen är fabriksinställd på 45 C. Beroende på golvkonstruktion så skall detta värde ändras för att förhindra överhettning. I trägolvskonstruktioner så rekomenderas en maximal temperatur på 27 C. Då ytmaterialet på ett gjutet eller spacklat golv består av t ex plastmatta, laminatgolv, trägolv eller liknande så bör maximaltemperaturen ställas på 27 C. I ett gjutet golv med klinkers så rekomenderas 45 C. 19

19 Kalibreringen (OFFS) kan användas för att korrigera den temperatur som visas i displayen på deviheat 550 i förhållande till vad en extern termometer visar. Om t ex en termometer visar 1 C mer än termostaten, så kan denna differens justeras med +1 C. Inställningsområdet är från -5,5 C till +5,5 C. Vrid för att välja önskad justering och tryck på knappen... 20

20 Den inbyggda timern gör att deviheat 550 kan programeras för att sänka temperaturen efter önskemål. Temperatursänkningen (LO) kan ställas in mellan 0 C till -15 C. Vrid för att ställa in önskad sänkning och tryck på knappen... (Välj -5 C om temperaturen skall sänkas med 5 C). Om golvvärmen används för totaluppvärmning så bör man inte sänka med mer än ca 5 C. 21

21 Som avslutning skall uret ställas... Välj först 24 eller 12 timmars visning AM/PM. Vrid för att välja 12 eller 24 timmars och tryck på knappen... För att avsluta grundinställningen, tryck på knappen, så återgår displayen till ordinarie meny. 22

22 Fabriksinställningar: Termostaten är fabriksinställd med följande värden: Funktion Fabriksinställning Inställningar Nätverksfunktion Fristående Fristående, Huvud eller Slavtermostat Temp. visning C C eller F Givare Rum + golvgivare Rum, Golv eller Rum + Golvgivare Begränsning +45 C +20 C till +50 C Kalibrering 0,0 C -5,5 C till -15 C Temp. sänkning -5 C -1 C till -15 C Veckodag 1 1, 2, 3, 4, 5, 6, 7 Ur 24 timmars 12 eller 24 timmars Tid --:-- --:-- Timerinställningar - Upp till 336 st/vecka 23

23 Nätverksanslutning: Flera deviheat 550 kan kopplas ihop till ett nätverk. deviheat 550 kan kopplas ihop i ett nätverk bestående av 1 st huvudtermostat och upp till 31 st slavtermostater, detta gör att justering av programmering och andra inställningar sker från huvudenheten (endast en huvudenhet kan användas). En deviheat 550 kan fungera som fristående även om den är inkopplad i ett nätverk. Termostaten kommer inte att reagera på informationen i nätverket, men den räknas som en av de totalt 32 st termostaterna i nätverket. Nätverket är ett separat nät med två-ledare, ledningarna behöver inte vara skärmade, tvinnade eller polberoende för en enkel och snabb installation. Termostaterna i nätet parallellkopplas Den totala max längden på ledningarna är 500m. 24

24 Om fler än en termostat är programmerad som huvudtermostat i nätverket så får man ett felmedelande i displayen och den enheten som inte skall vara master måste omprogrammeras. Om en deviheat 550 är programmerad som slavtermostat så kommer följande inställningar att skötas från huvudtermostaten:. Tid. Veckodag. C eller F. Ur 12 eller 24 timmars. Temperatursänkning 25

25 Felmedelanden: deviheat 550 har ett inbyggt system som kontrollerar termostaten och ett eventuellt nätverk ifall det uppstår funktionsfel. Om det uppstår ett fel blinkar displayen och en felindikering kan avläsas på veckodagarnas indikering 1-7. Nr: Fel: Uret är ej programmerat Termostaten har stängts av p g a överhettning Programmerad som slav men kan inte hitta någon huvudenhet Åtgärd: Programmera uret Låt temostaten svalna och gå in i grundinställningen för att komma ur felläget En av termostaterna skall programmeras som huvudtermostat 26

26 Nr: Fel: Åtgärd: 2 2 st huvudtermostater i nätverket Programmera om den felprogrammerade 6 5 Givarfel Avbrott i golvgivaren Givarfel Kortslutning i golvgivaren Byt golvgivare Byt golvgivare 27

27 Teknisk specifikation: Temperaturområde: Temperaturbegränsning: Driftspänning: Belastning: Induktiv belastning: Energiförbrukning: Batteri back-up: Nattsänkning: Kalibrering: +5 till +35 C +20 till +50 C V, 50/ 60 Hz 16 A, 250 V cos ϕ = 0,3 Max. 1A < 500 mw 100 timmar 0 till -15 C -5,5 till +5,5 C Kapslingsklass: IP 30 Givartyp: Givarvärde: NTC 15 Kohm / +25 C 28

28 Anslutningsschema: Nätverksanslutning 29
