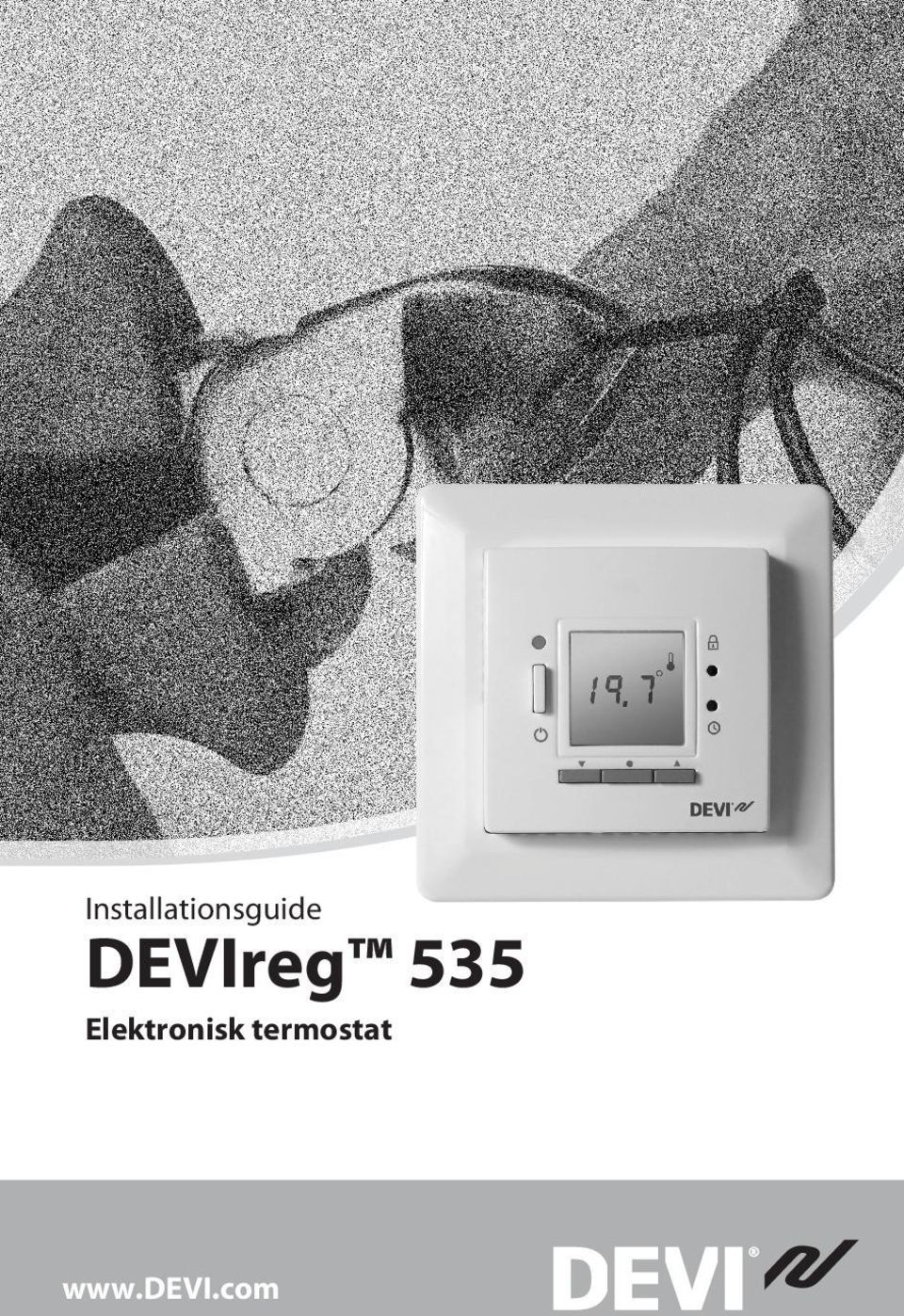

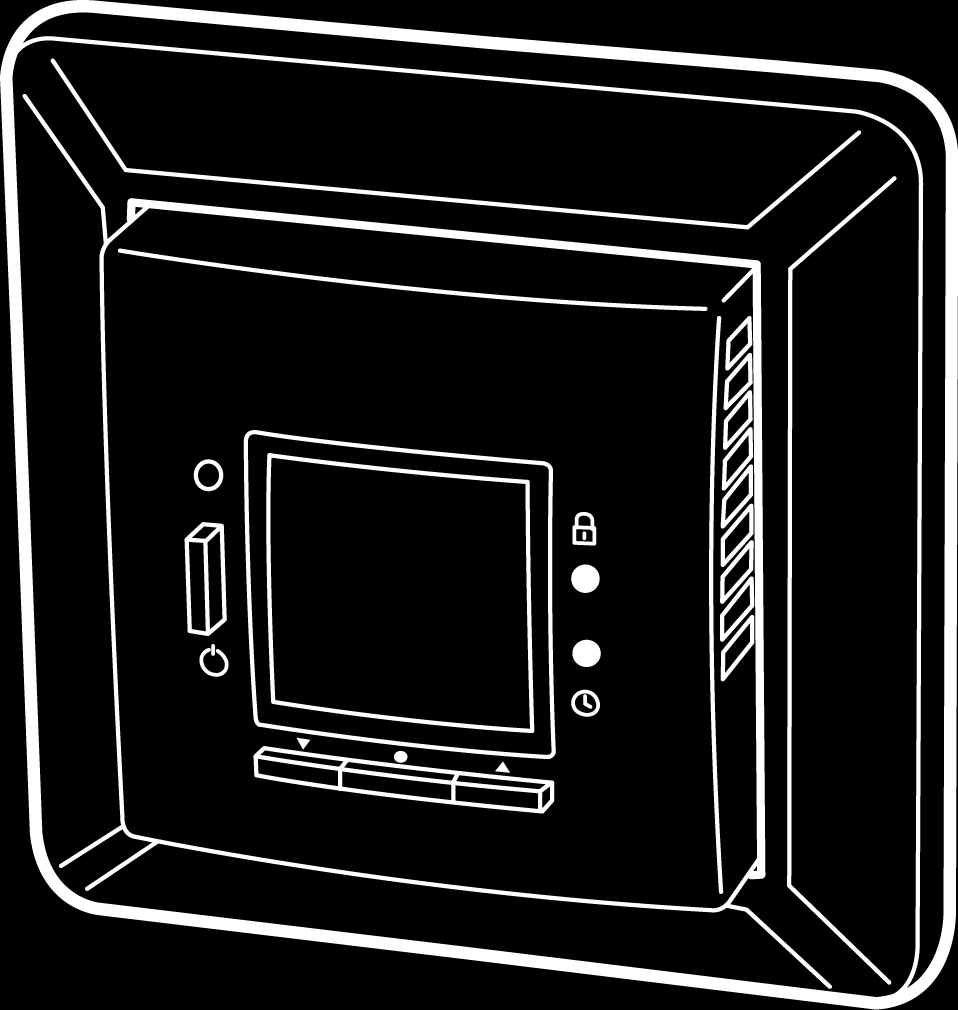

Installationsguide. DEVIreg 535. Elektronisk termostat.

Transkript

1 Installationsguide DEVIreg 535 Elektronisk termostat

2 Det engelska språket används i originalbruksanvisningen. Övriga språk är en översättning av originalbruksanvisningen. (Direktiv 2006/42/EG)

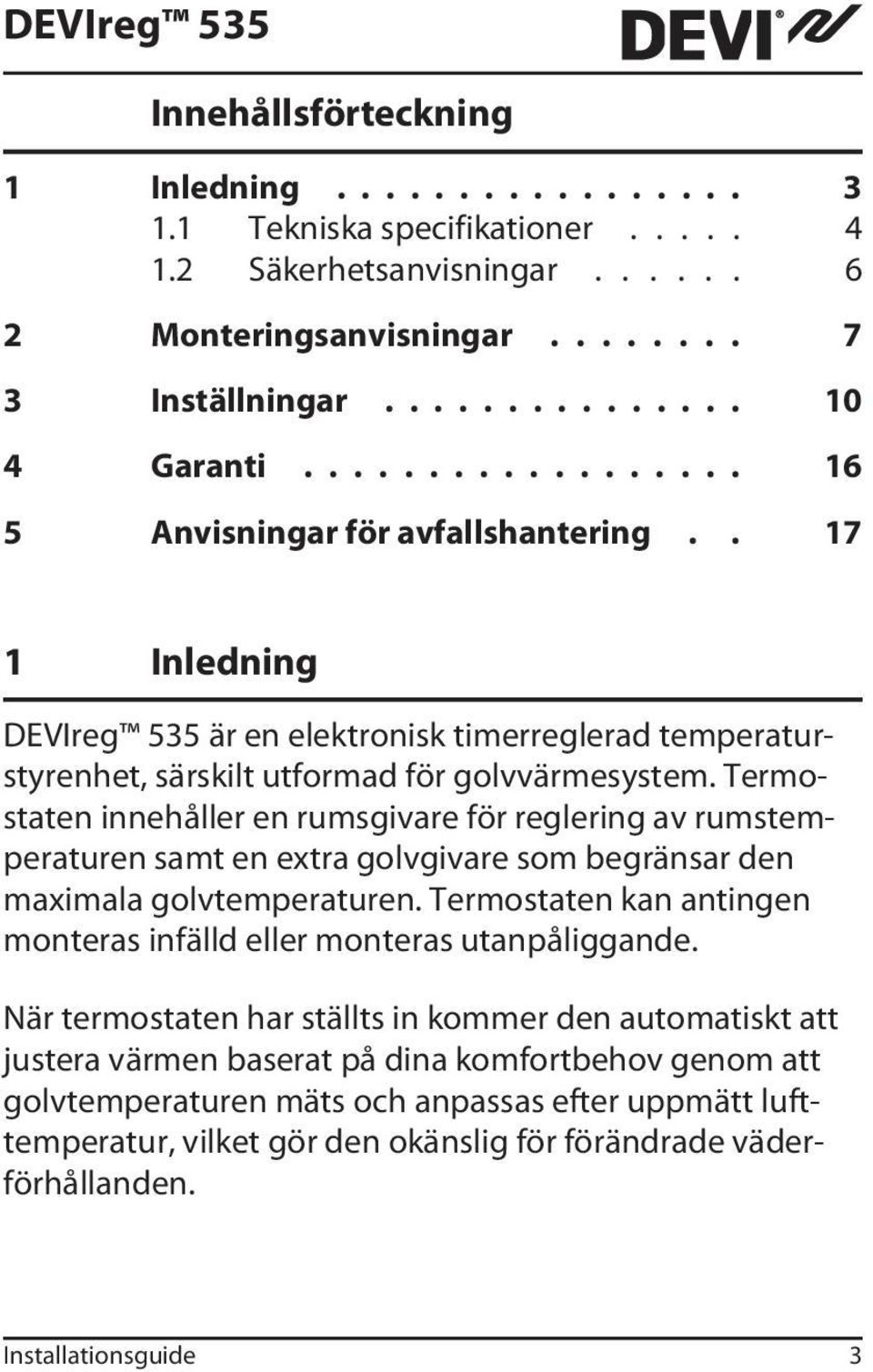

3 Innehållsförteckning 1 Inledning Tekniska specifikationer Säkerhetsanvisningar Monteringsanvisningar Inställningar Garanti Anvisningar för avfallshantering Inledning DEVIreg 535 är en elektronisk timerreglerad temperaturstyrenhet, särskilt utformad för golvvärmesystem. Termostaten innehåller en rumsgivare för reglering av rumstemperaturen samt en extra golvgivare som begränsar den maximala golvtemperaturen. Termostaten kan antingen monteras infälld eller monteras utanpåliggande. När termostaten har ställts in kommer den automatiskt att justera värmen baserat på dina komfortbehov genom att golvtemperaturen mäts och anpassas efter uppmätt lufttemperatur, vilket gör den okänslig för förändrade väderförhållanden. Installationsguide 3

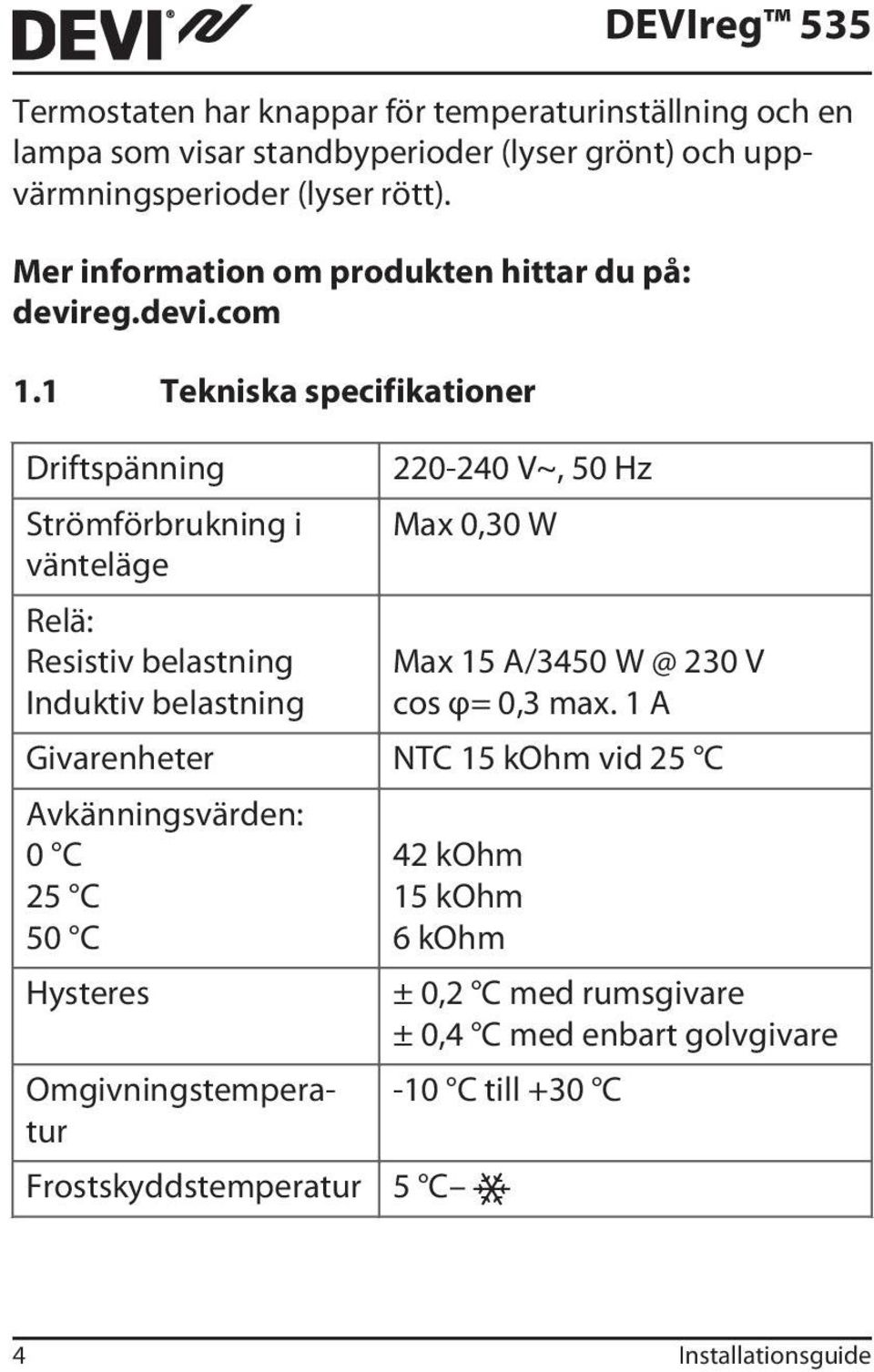

4 Termostaten har knappar för temperaturinställning och en lampa som visar standbyperioder (lyser grönt) och uppvärmningsperioder (lyser rött). Mer information om produkten hittar du på: devireg.devi.com 1.1 Tekniska specifikationer Driftspänning Strömförbrukning i vänteläge Relä: Resistiv belastning Induktiv belastning V~, 50 Hz Max 0,30 W Max 15 A/ V cos φ= 0,3 max. 1 A Givarenheter NTC 15 kohm vid 25 C Avkänningsvärden: 0 C 25 C 50 C Hysteres Omgivningstemperatur Frostskyddstemperatur 42 kohm 15 kohm 6 kohm ± 0,2 C med rumsgivare ± 0,4 C med enbart golvgivare -10 C till +30 C 5 C DEVIreg Installationsguide

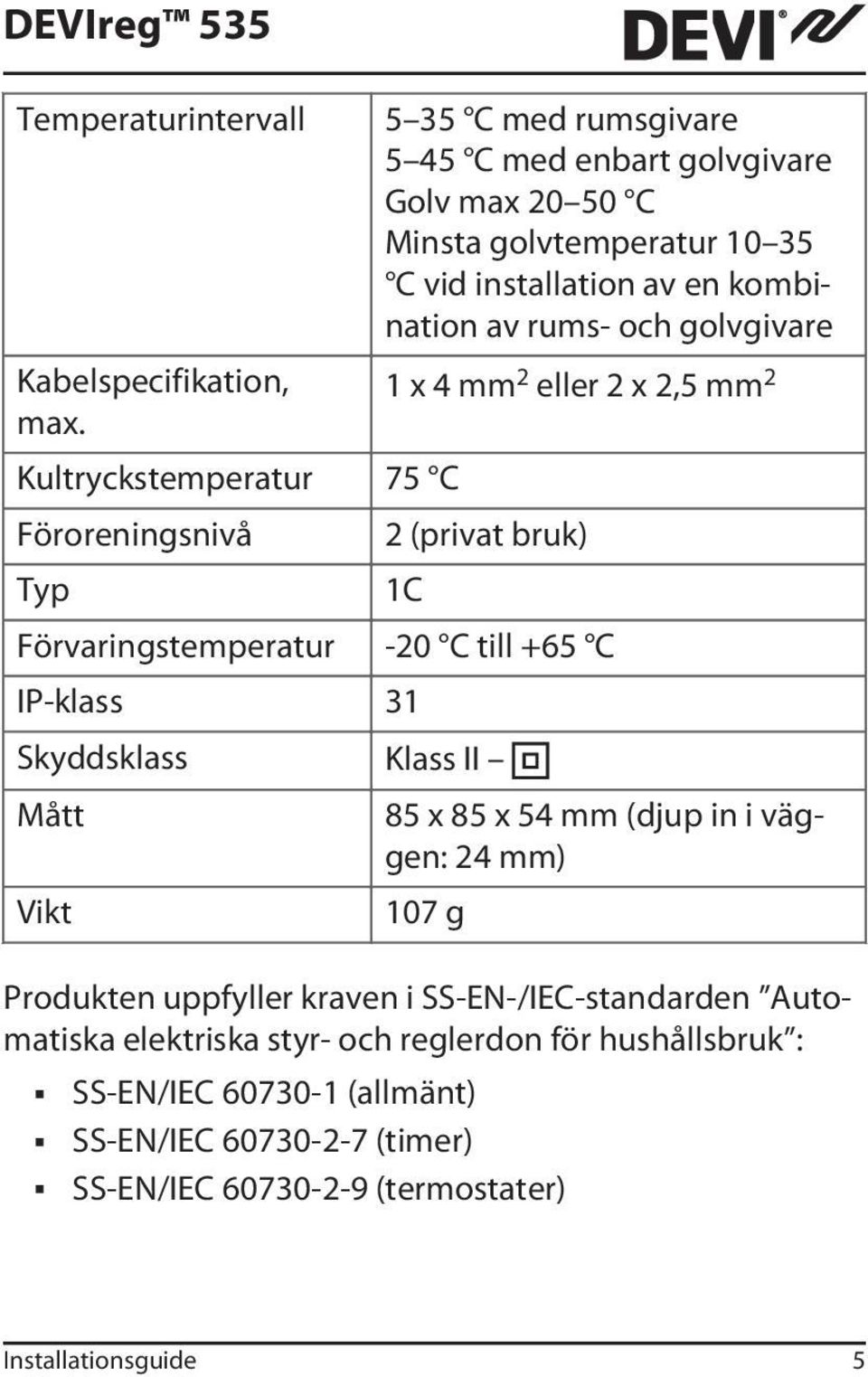

5 Temperaturintervall Kabelspecifikation, max. Kultryckstemperatur 75 C Föroreningsnivå Typ 5 35 C med rumsgivare 5 45 C med enbart golvgivare Golv max C Minsta golvtemperatur C vid installation av en kombination av rums- och golvgivare 1 x 4 mm 2 eller 2 x 2,5 mm 2 2 (privat bruk) 1C Förvaringstemperatur -20 C till +65 C IP-klass 31 Skyddsklass Klass II Mått Vikt 85 x 85 x 54 mm (djup in i väggen: 24 mm) 107 g Produkten uppfyller kraven i SS-EN-/IEC-standarden Automatiska elektriska styr- och reglerdon för hushållsbruk : SS-EN/IEC (allmänt) SS-EN/IEC (timer) SS-EN/IEC (termostater) Installationsguide 5

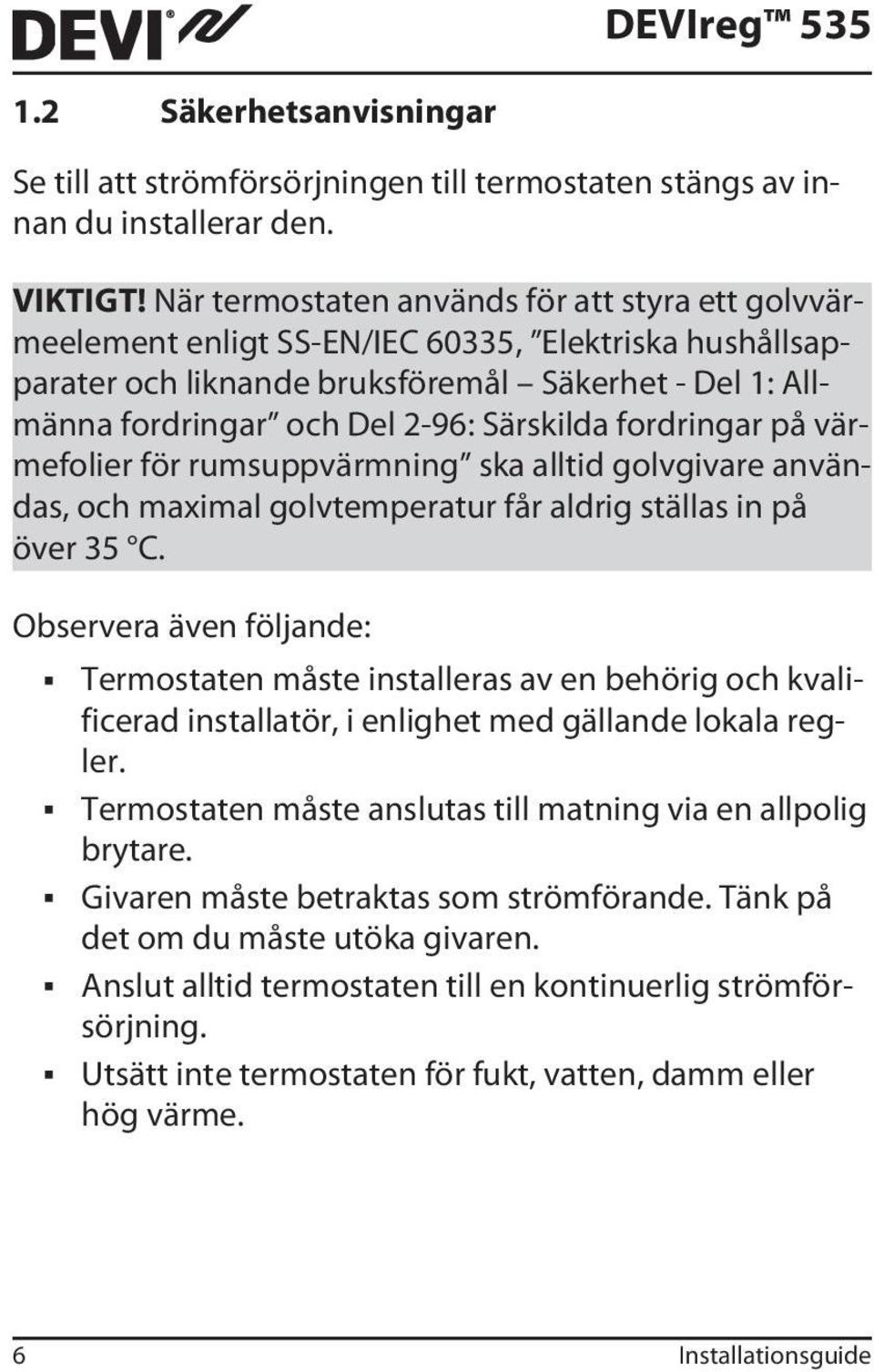

6 1.2 Säkerhetsanvisningar Se till att strömförsörjningen till termostaten stängs av innan du installerar den. VIKTIGT! När termostaten används för att styra ett golvvärmeelement enligt SS-EN/IEC 60335, Elektriska hushållsapparater och liknande bruksföremål Säkerhet - Del 1: Allmänna fordringar och Del 2-96: Särskilda fordringar på värmefolier för rumsuppvärmning ska alltid golvgivare användas, och maximal golvtemperatur får aldrig ställas in på över 35 C. Observera även följande: Termostaten måste installeras av en behörig och kvalificerad installatör, i enlighet med gällande lokala regler. Termostaten måste anslutas till matning via en allpolig brytare. Givaren måste betraktas som strömförande. Tänk på det om du måste utöka givaren. Anslut alltid termostaten till en kontinuerlig strömförsörjning. Utsätt inte termostaten för fukt, vatten, damm eller hög värme. 6 Installationsguide

7 2 Monteringsanvisningar Observera följande riktlinjer för placeringen: Placera termostaten på en lämplig höjd på väggen (vanligtvis cm upp). Termostaten bör inte placeras i våtrum. Placera den i stället i ett angränsande rum. Montera alltid termostaten enligt gällande lokala IP-klassregler. Placera inte termostaten på insidan av en yttervägg. Montera alltid termostaten på minst 50 cm avstånd från fönster och dörrar. Installationsguide 7

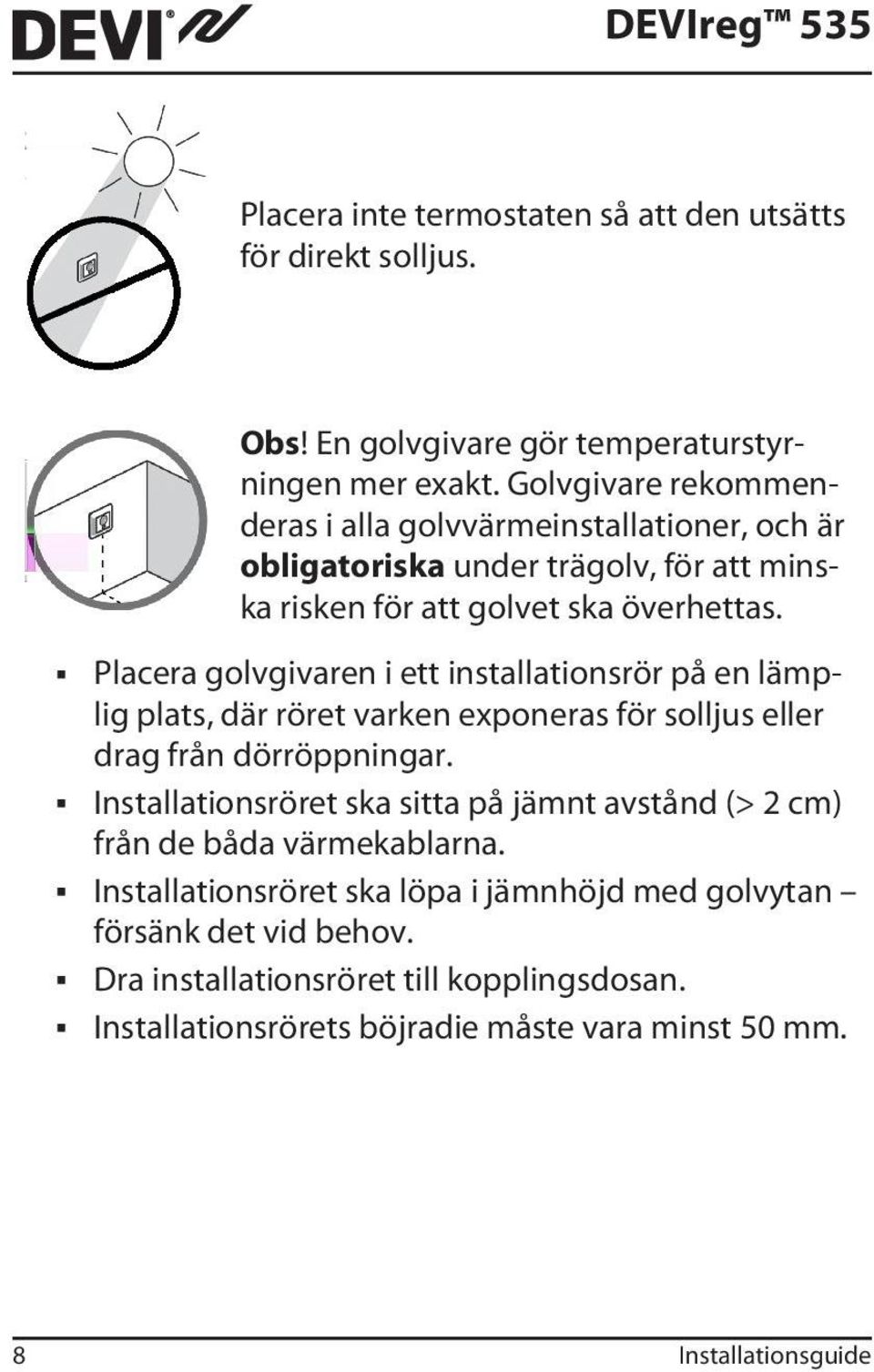

8 Placera inte termostaten så att den utsätts för direkt solljus. Obs! En golvgivare gör temperaturstyrningen mer exakt. Golvgivare rekommenderas i alla golvvärmeinstallationer, och är obligatoriska under trägolv, för att minska risken för att golvet ska överhettas. Placera golvgivaren i ett installationsrör på en lämplig plats, där röret varken exponeras för solljus eller drag från dörröppningar. Installationsröret ska sitta på jämnt avstånd (> 2 cm) från de båda värmekablarna. Installationsröret ska löpa i jämnhöjd med golvytan försänk det vid behov. Dra installationsröret till kopplingsdosan. Installationsrörets böjradie måste vara minst 50 mm. 8 Installationsguide

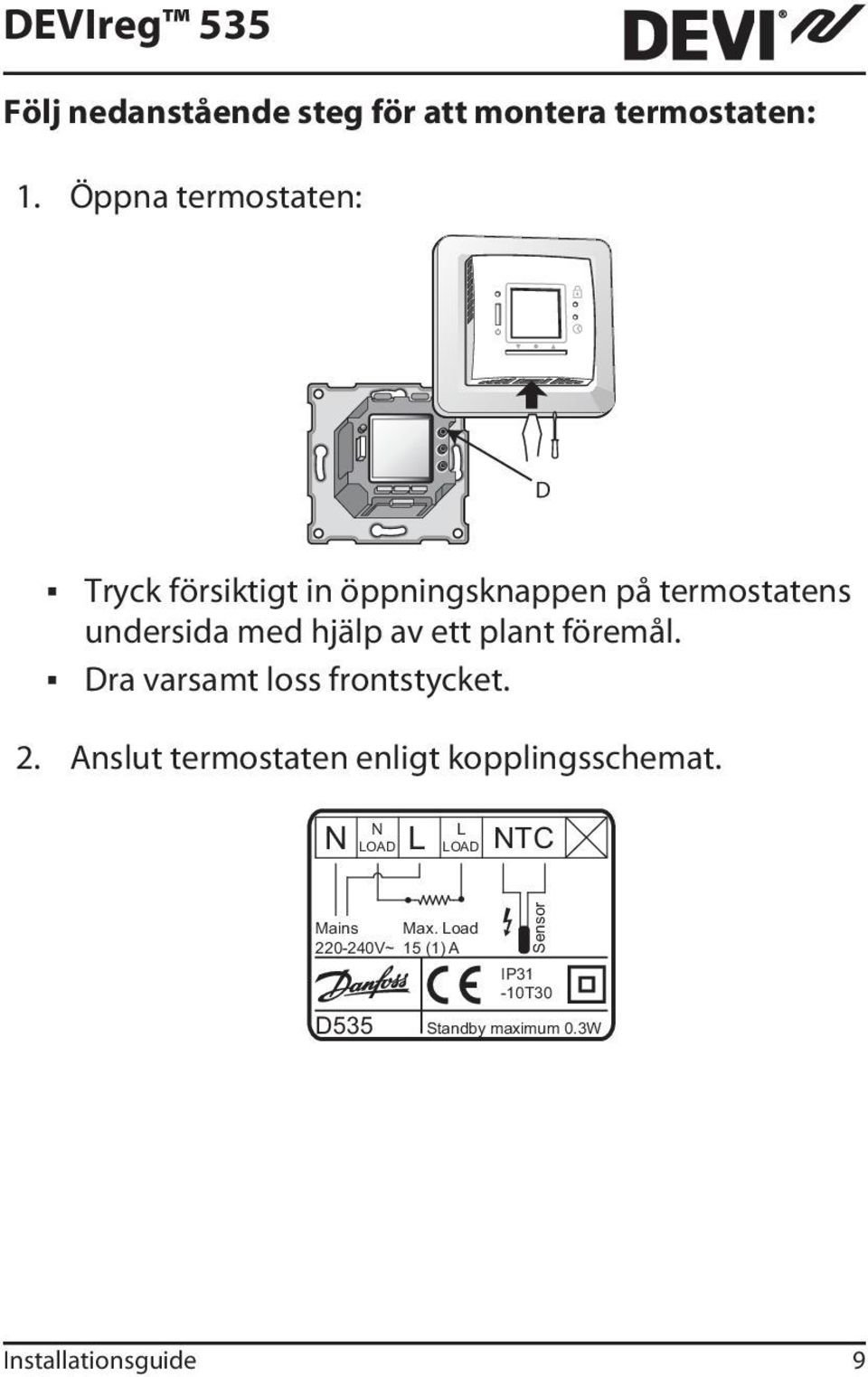

9 Följ nedanstående steg för att montera termostaten: 1. Öppna termostaten: devireg 550 D Tryck försiktigt in öppningsknappen på termostatens undersida med hjälp av ett plant föremål. Dra varsamt loss frontstycket. 2. Anslut termostaten enligt kopplingsschemat. N L N LOAD L LOAD NTC Mains Max. Load V~ 15 (1) A Sensor IP31-10T30 D535 Standby maximum 0.3W Installationsguide 9

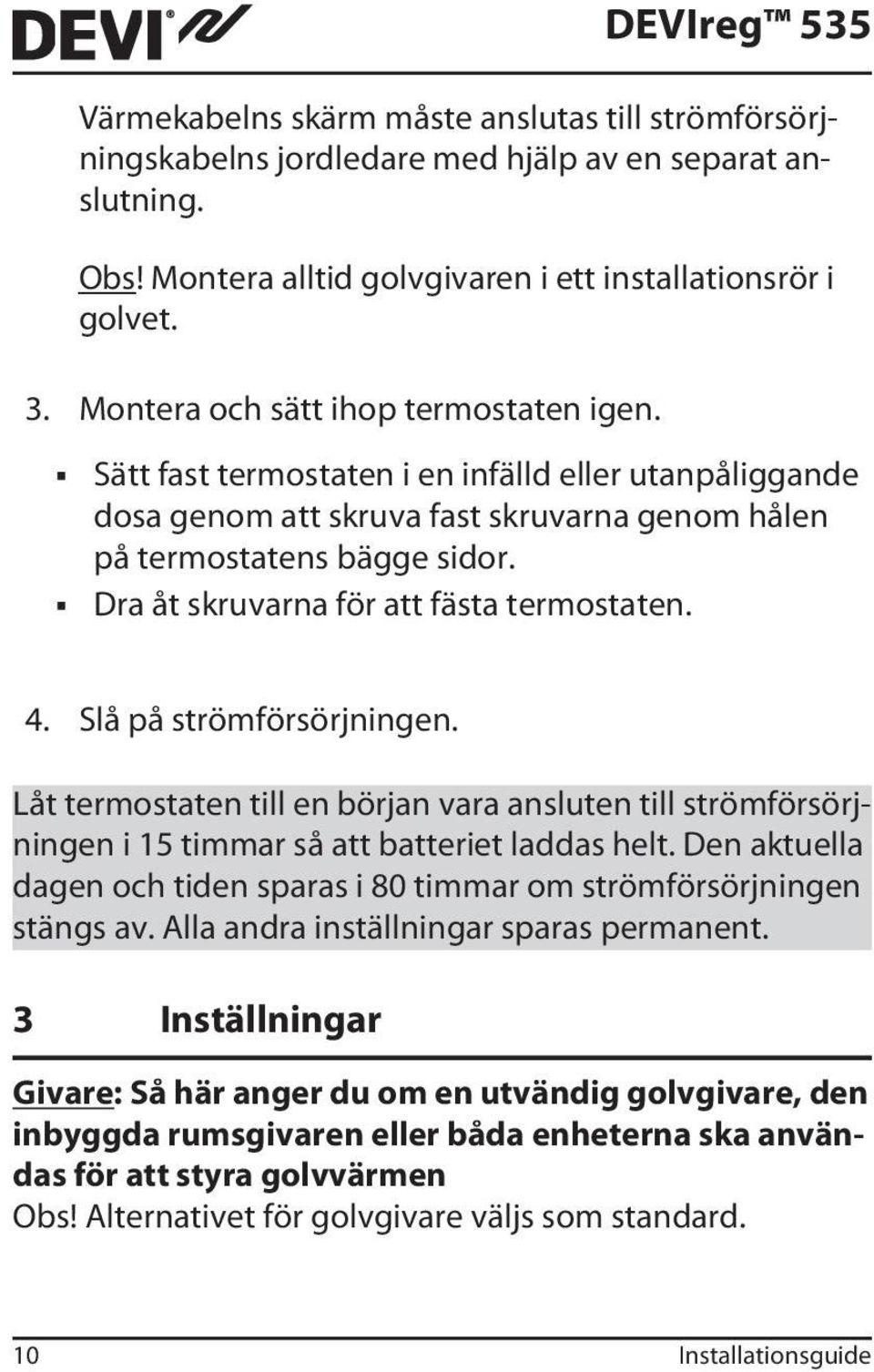

10 Värmekabelns skärm måste anslutas till strömförsörjningskabelns jordledare med hjälp av en separat anslutning. Obs! Montera alltid golvgivaren i ett installationsrör i golvet. 3. Montera och sätt ihop termostaten igen. DEVIreg 535 Sätt fast termostaten i en infälld eller utanpåliggande dosa genom att skruva fast skruvarna genom hålen på termostatens bägge sidor. Dra åt skruvarna för att fästa termostaten. 4. Slå på strömförsörjningen. Låt termostaten till en början vara ansluten till strömförsörjningen i 15 timmar så att batteriet laddas helt. Den aktuella dagen och tiden sparas i 80 timmar om strömförsörjningen stängs av. Alla andra inställningar sparas permanent. 3 Inställningar Givare: Så här anger du om en utvändig golvgivare, den inbyggda rumsgivaren eller båda enheterna ska användas för att styra golvvärmen Obs! Alternativet för golvgivare väljs som standard. 10 Installationsguide

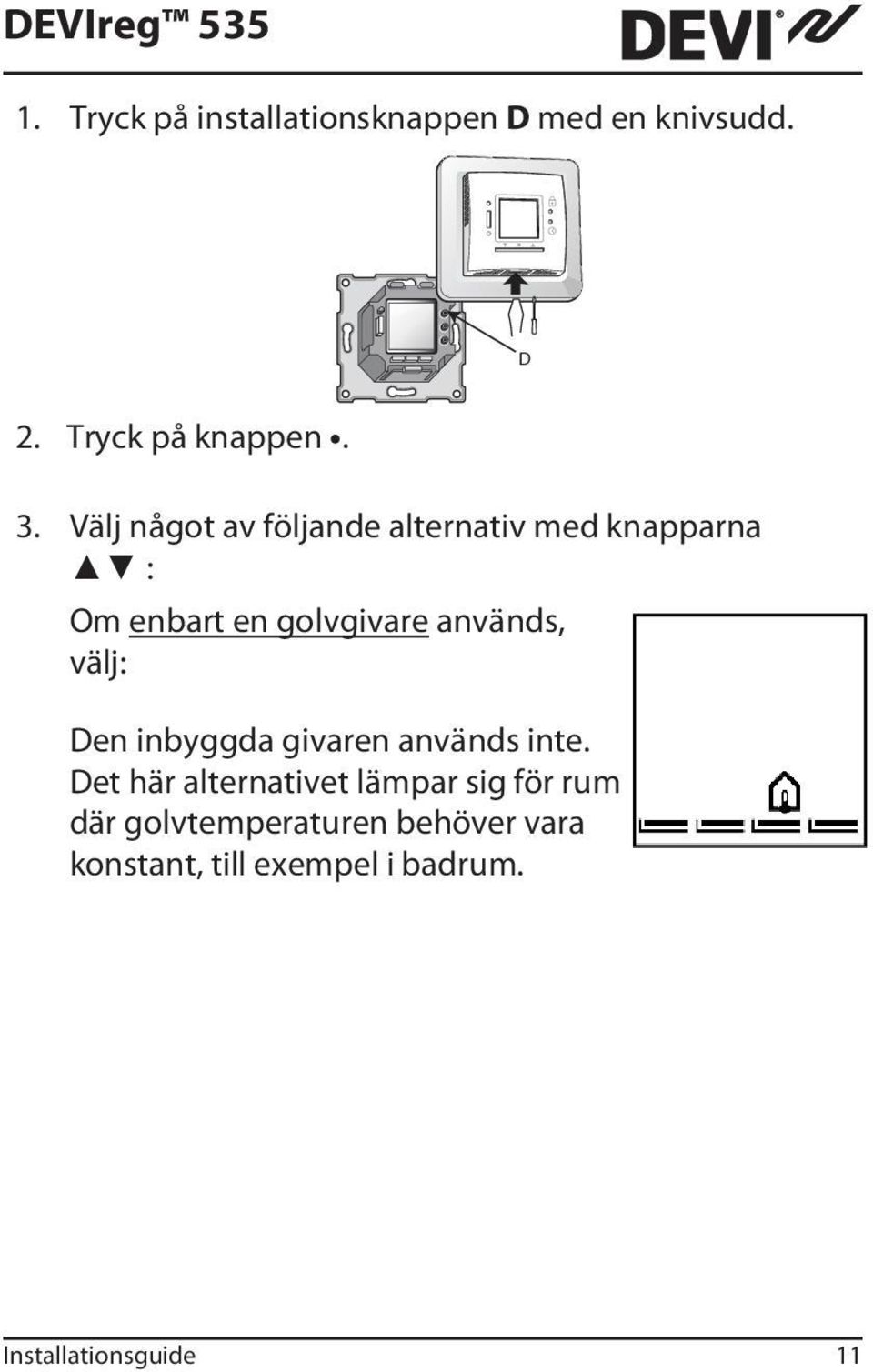

11 1. Tryck på installationsknappen D med en knivsudd. devireg 550 D 2. Tryck på knappen. 3. Välj något av följande alternativ med knapparna : Om enbart en golvgivare används, välj: Den inbyggda givaren används inte. Det här alternativet lämpar sig för rum där golvtemperaturen behöver vara konstant, till exempel i badrum. Installationsguide 11

12 Om både en rumsgivare och en golvgivare används, välj: Det här alternativet lämpar sig för alla typer av rum utom våtrum. Termostaten måste vara monterad i samma rum som golvgivaren och värmeelementen. Om enbart en rumsgivare används, välj: Det här alternativet är inte att rekommendera, eftersom det ökar risken för att golvet ska överhettas. Termostaten måste vara monterad i samma rum som värmeelementen. DEVIreg Du godkänner det givarläge du har valt genom att trycka på. 5. Tryck på installationsknappen D för att konfigurera inställningarna. 6. Om du har valt alternativet för golvgivare eller golvoch rumsgivare trycker du på (upp/ned) för att fortsätta till nästa inställning. 12 Installationsguide

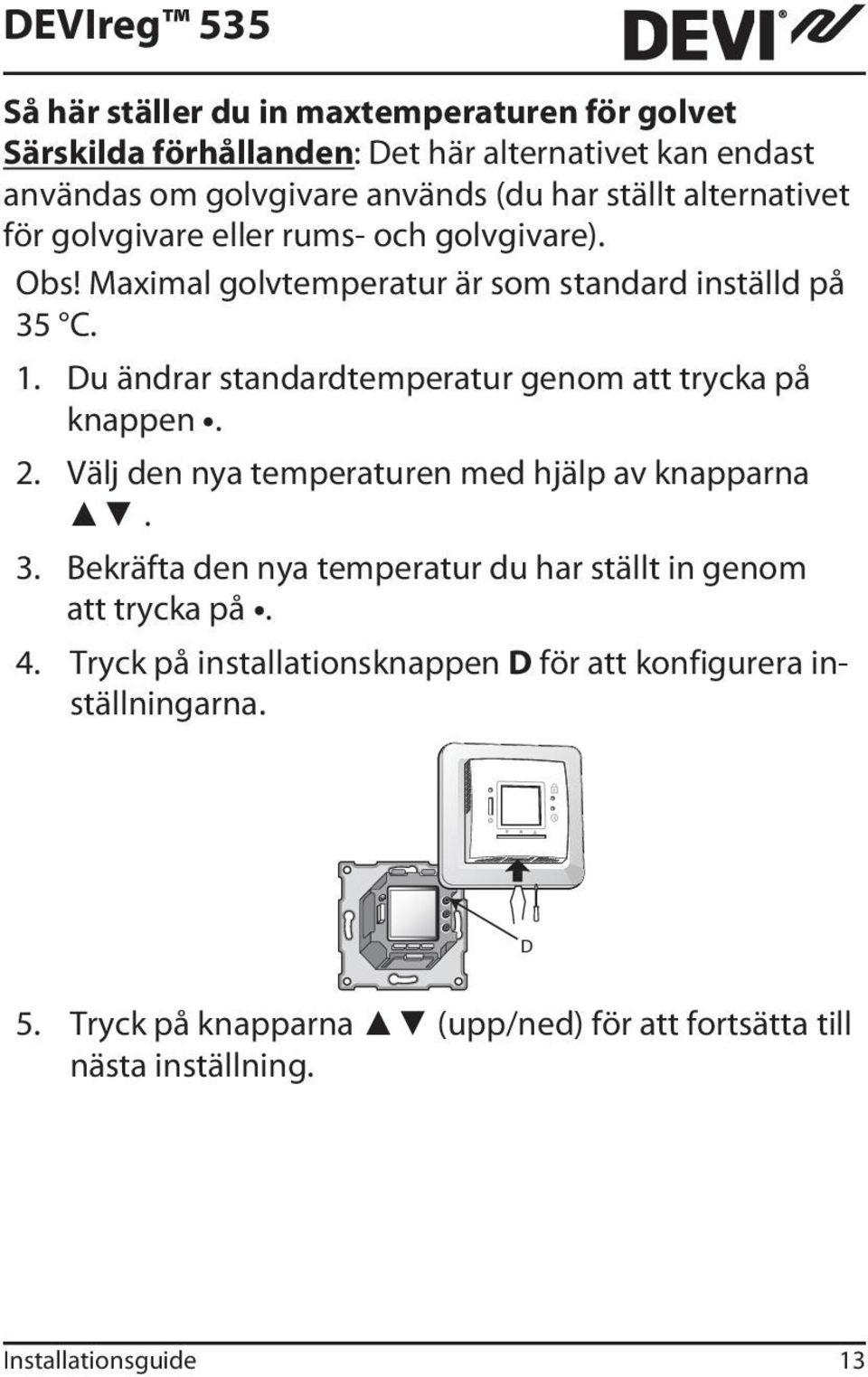

13 Så här ställer du in maxtemperaturen för golvet Särskilda förhållanden: Det här alternativet kan endast användas om golvgivare används (du har ställt alternativet för golvgivare eller rums- och golvgivare). Obs! Maximal golvtemperatur är som standard inställd på 35 C. 1. Du ändrar standardtemperatur genom att trycka på knappen. 2. Välj den nya temperaturen med hjälp av knapparna. 3. Bekräfta den nya temperatur du har ställt in genom att trycka på. 4. Tryck på installationsknappen D för att konfigurera inställningarna. devireg 550 D 5. Tryck på knapparna (upp/ned) för att fortsätta till nästa inställning. Installationsguide 13

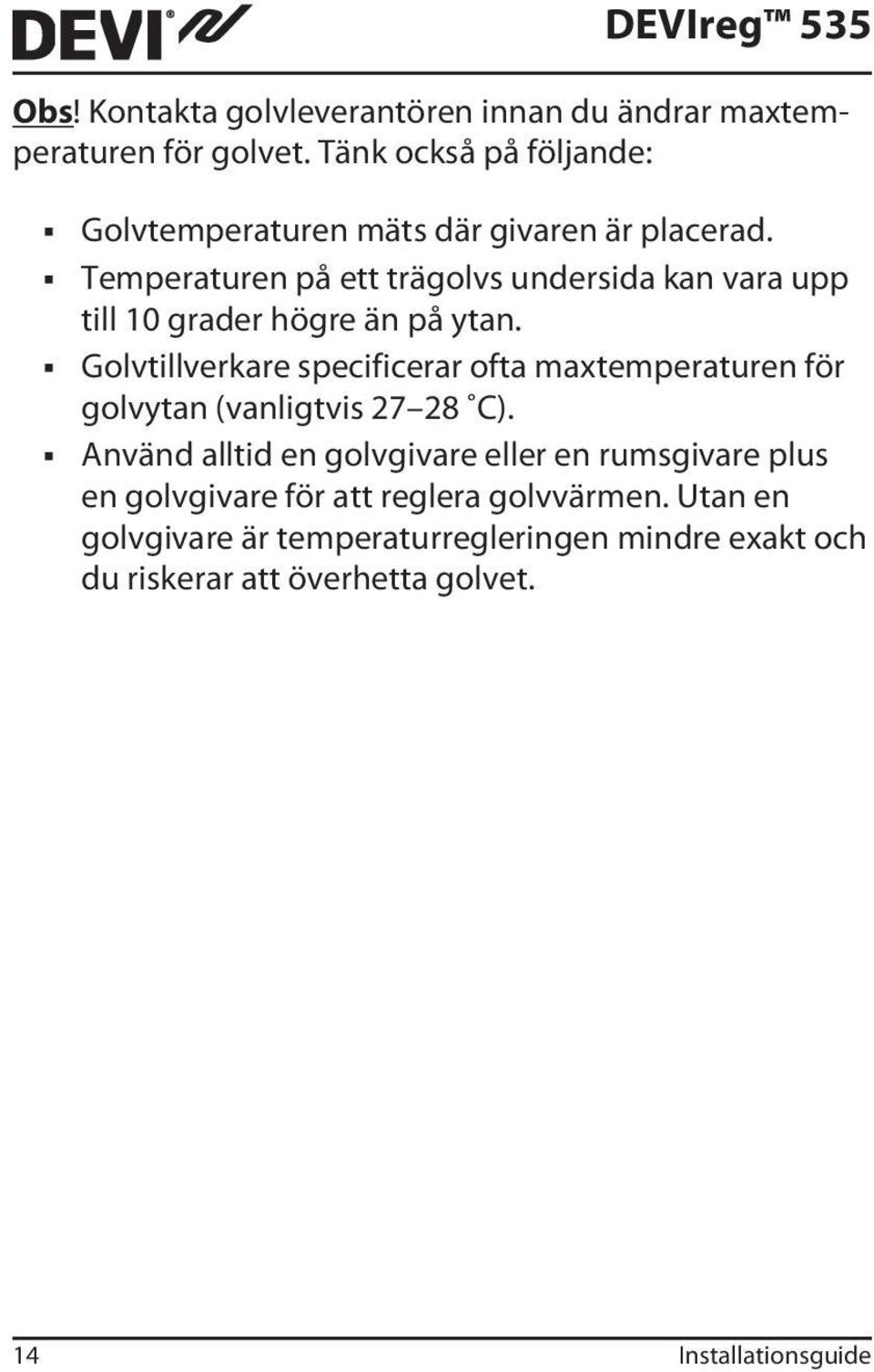

14 Obs! Kontakta golvleverantören innan du ändrar maxtemperaturen för golvet. Tänk också på följande: Golvtemperaturen mäts där givaren är placerad. Temperaturen på ett trägolvs undersida kan vara upp till 10 grader högre än på ytan. Golvtillverkare specificerar ofta maxtemperaturen för golvytan (vanligtvis C). Använd alltid en golvgivare eller en rumsgivare plus en golvgivare för att reglera golvvärmen. Utan en golvgivare är temperaturregleringen mindre exakt och du riskerar att överhetta golvet. 14 Installationsguide

15 Värmeresistens [m2k/w] Exempel på golv Detaljer Ungefärlig inställning för en golvtemperatur på 25 C 0,05 8 mm HDF-baserat laminatgolv 0,10 14 mm bokparkett kg/m 3 0,13 22 mm massivt ekplanksgolv < 0,17 Maximal mattjocklek som lämpar sig för golvvärme 0,18 22 mm massivt furuplanksgolv > 800 kg/m 3 28 C 31 C > 800 kg/m 3 32 C Enligt SS-EN C C kg/m 3 Installationsguide 15

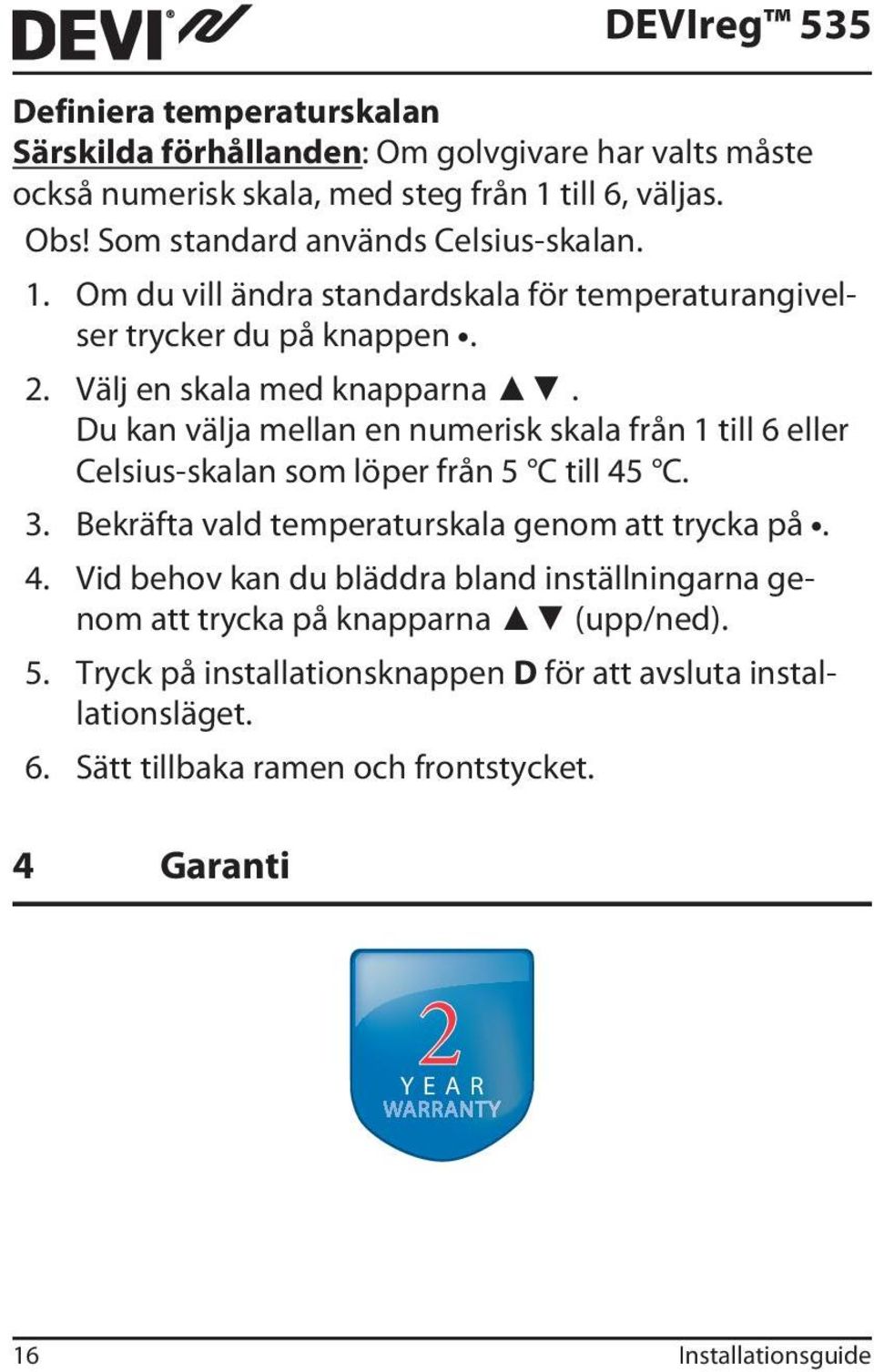

16 Definiera temperaturskalan Särskilda förhållanden: Om golvgivare har valts måste också numerisk skala, med steg från 1 till 6, väljas. Obs! Som standard används Celsius-skalan. 1. Om du vill ändra standardskala för temperaturangivelser trycker du på knappen. 2. Välj en skala med knapparna. Du kan välja mellan en numerisk skala från 1 till 6 eller Celsius-skalan som löper från 5 C till 45 C. 3. Bekräfta vald temperaturskala genom att trycka på. 4. Vid behov kan du bläddra bland inställningarna genom att trycka på knapparna (upp/ned). 5. Tryck på installationsknappen D för att avsluta installationsläget. 6. Sätt tillbaka ramen och frontstycket. 4 Garanti DEVIreg Y E A R 16 Installationsguide
