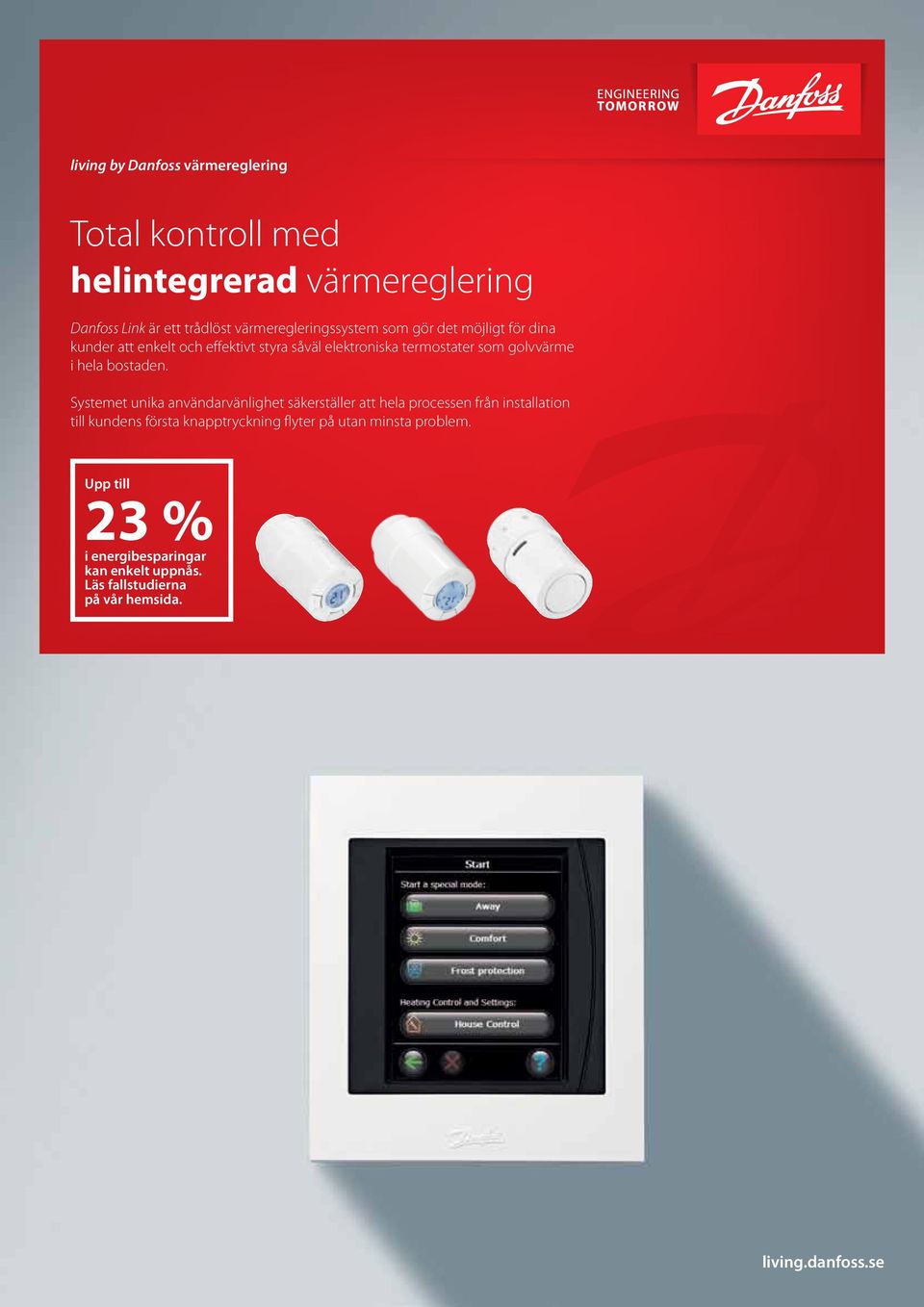

1 living by Danfoss värmereglering Total kontroll med helintegrerad värmereglering Danfoss Link är ett trådlöst värmeregleringssystem som gör det möjligt för dina kunder att enkelt och effektivt styra såväl elektroniska termostater som golvvärme i hela bostaden. Systemet unika användarvänlighet säkerställer att hela processen från installation till kundens första knapptryckning flyter på utan minsta problem. Upp till 23 % i energibesparingar kan enkelt uppnås. Läs fallstudierna på vår hemsida. living.danfoss.se

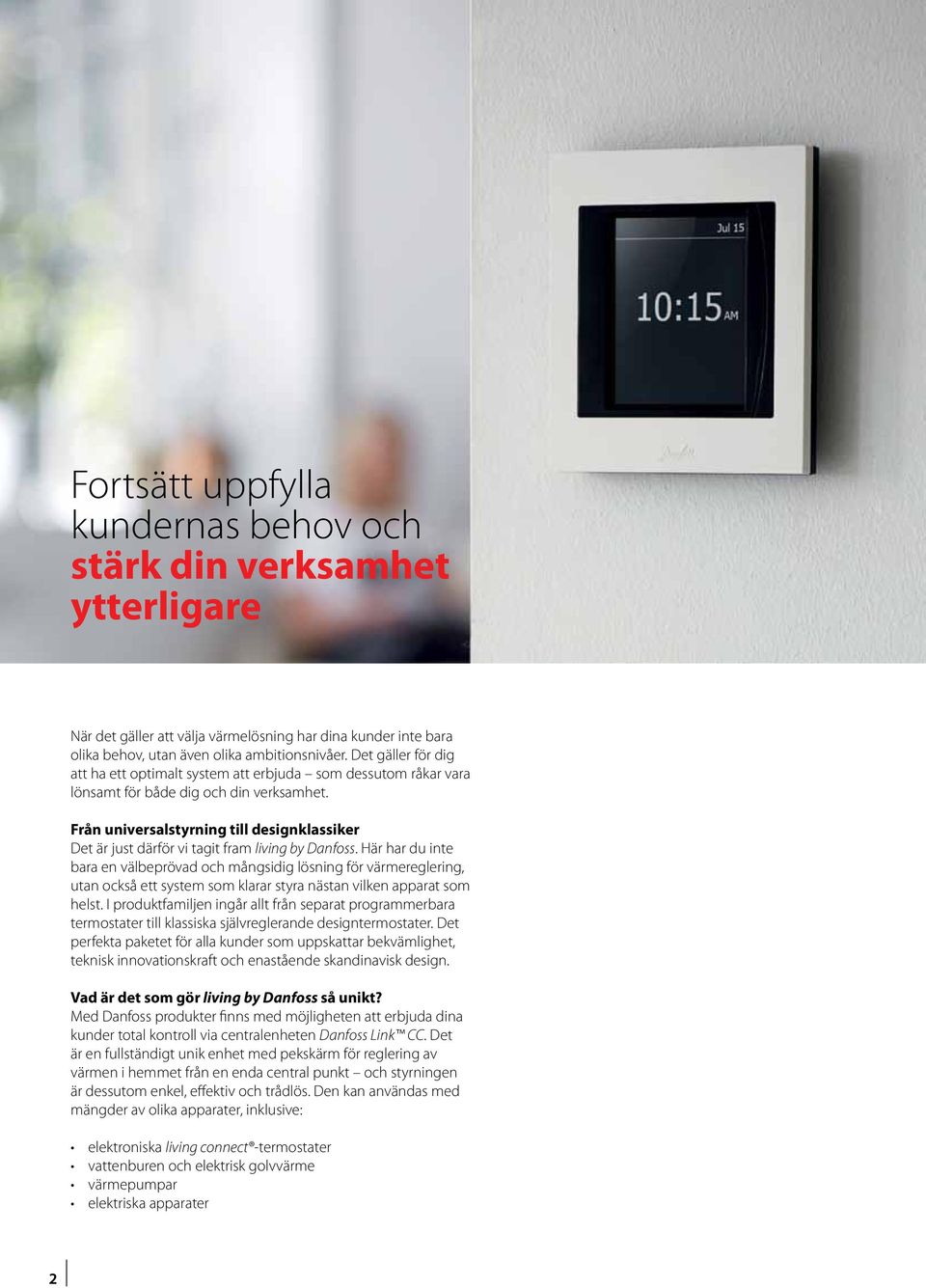

2 Fortsätt uppfylla kundernas behov och stärk din verksamhet ytterligare När det gäller att välja värmelösning har dina kunder inte bara olika behov, utan även olika ambitionsnivåer. Det gäller för dig att ha ett optimalt system att erbjuda som dessutom råkar vara lönsamt för både dig och din verksamhet. Från universalstyrning till designklassiker Det är just därför vi tagit fram living by Danfoss. Här har du inte bara en välbeprövad och mångsidig lösning för värmereglering, utan också ett system som klarar styra nästan vilken apparat som helst. I produktfamiljen ingår allt från separat programmerbara termostater till klassiska självreglerande designtermostater. Det perfekta paketet för alla kunder som uppskattar bekvämlighet, teknisk innovationskraft och enastående skandinavisk design. Vad är det som gör living by Danfoss så unikt? Med Danfoss produkter finns med möjligheten att erbjuda dina kunder total kontroll via centralenheten Danfoss Link CC. Det är en fullständigt unik enhet med pekskärm för reglering av värmen i hemmet från en enda central punkt och styrningen är dessutom enkel, effektiv och trådlös. Den kan användas med mängder av olika apparater, inklusive: elektroniska living connect -termostater vattenburen och elektrisk golvvärme värmepumpar elektriska apparater 2

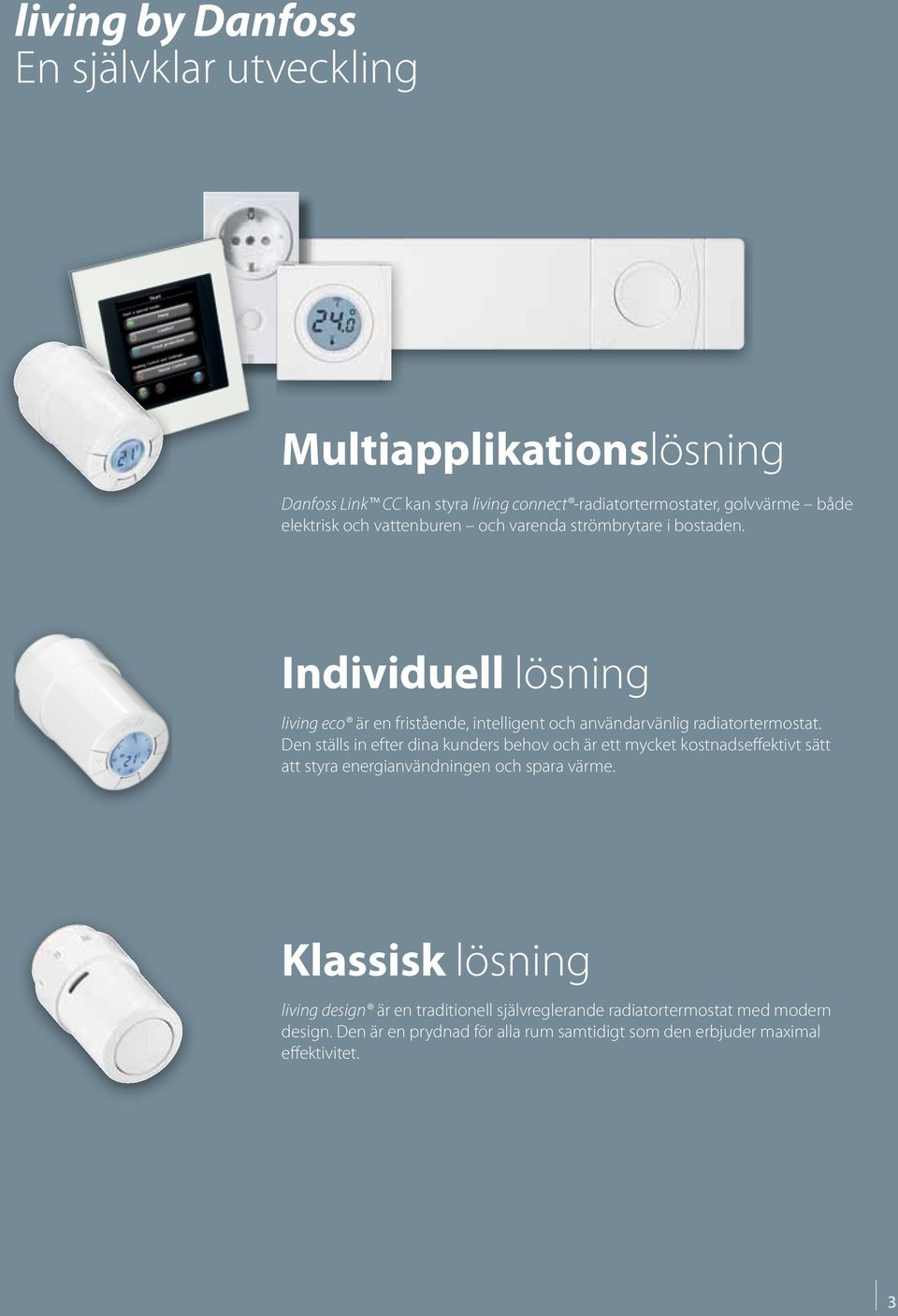

3 living by Danfoss En självklar utveckling Multiapplikationslösning Danfoss Link CC kan styra living connect -radiatortermostater, golvvärme både elektrisk och vattenburen och varenda strömbrytare i bostaden. Individuell lösning living eco är en fristående, intelligent och användarvänlig radiatortermostat. Den ställs in efter dina kunders behov och är ett mycket kostnadseffektivt sätt att styra energianvändningen och spara värme. Klassisk lösning living design är en traditionell självreglerande radiatortermostat med modern design. Den är en prydnad för alla rum samtidigt som den erbjuder maximal effektivitet. 3

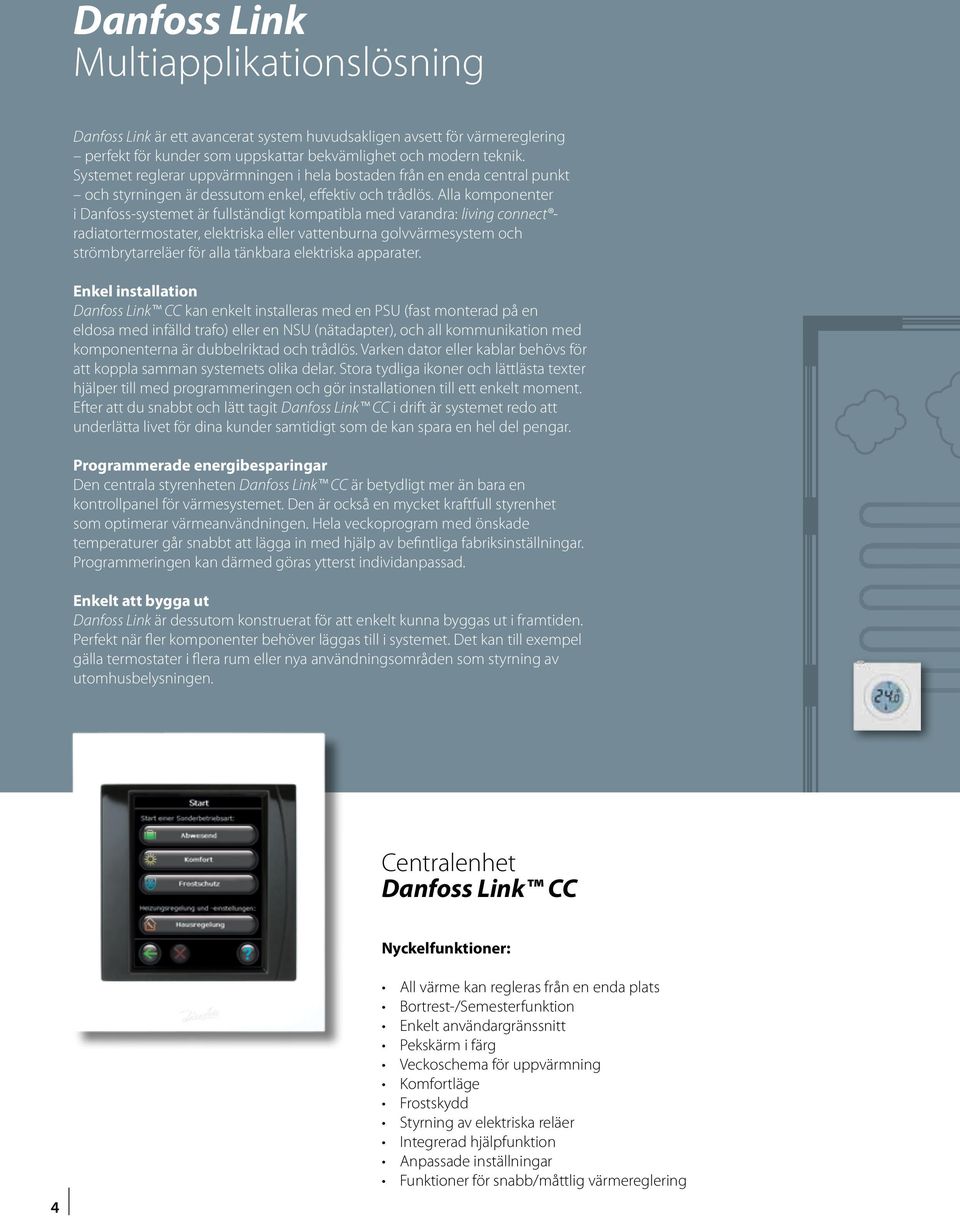

4 Danfoss Link Multiapplikationslösning Danfoss Link är ett avancerat system huvudsakligen avsett för värmereglering perfekt för kunder som uppskattar bekvämlighet och modern teknik. Systemet reglerar uppvärmningen i hela bostaden från en enda central punkt och styrningen är dessutom enkel, effektiv och trådlös. Alla komponenter i Danfoss-systemet är fullständigt kompatibla med varandra: living connect radiatortermostater, elektriska eller vattenburna golvvärmesystem och strömbrytarreläer för alla tänkbara elektriska apparater. Enkel installation Danfoss Link CC kan enkelt installeras med en PSU (fast monterad på en eldosa med infälld trafo) eller en NSU (nätadapter), och all kommunikation med komponenterna är dubbelriktad och trådlös. Varken dator eller kablar behövs för att koppla samman systemets olika delar. Stora tydliga ikoner och lättlästa texter hjälper till med programmeringen och gör installationen till ett enkelt moment. Efter att du snabbt och lätt tagit Danfoss Link CC i drift är systemet redo att underlätta livet för dina kunder samtidigt som de kan spara en hel del pengar. Programmerade energibesparingar Den centrala styrenheten Danfoss Link CC är betydligt mer än bara en kontrollpanel för värmesystemet. Den är också en mycket kraftfull styrenhet som optimerar värmeanvändningen. Hela veckoprogram med önskade temperaturer går snabbt att lägga in med hjälp av befintliga fabriksinställningar. Programmeringen kan därmed göras ytterst individanpassad. Enkelt att bygga ut Danfoss Link är dessutom konstruerat för att enkelt kunna byggas ut i framtiden. Perfekt när fler komponenter behöver läggas till i systemet. Det kan till exempel gälla termostater i flera rum eller nya användningsområden som styrning av utomhusbelysningen. Centralenhet Danfoss Link CC 4 All värme kan regleras från en enda plats Bortrest-/Semesterfunktion Enkelt användargränssnitt Pekskärm i färg Veckoschema för uppvärmning Komfortläge Frostskydd Styrning av elektriska reläer Integrerad hjälpfunktion Anpassade inställningar Funktioner för snabb/måttlig värmereglering

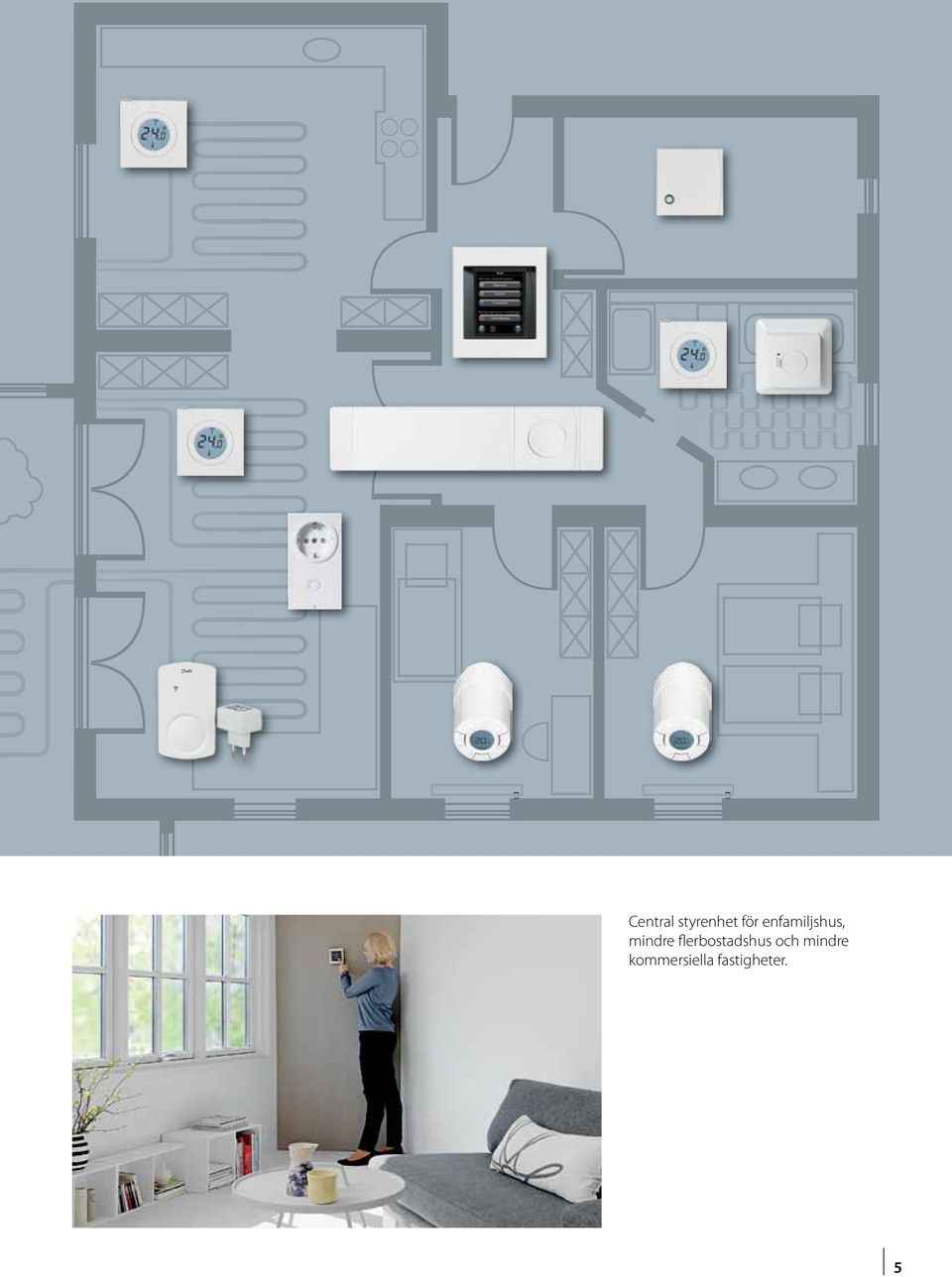

5 Central styrenhet för enfamiljshus, mindre flerbostadshus och mindre kommersiella fastigheter. 5

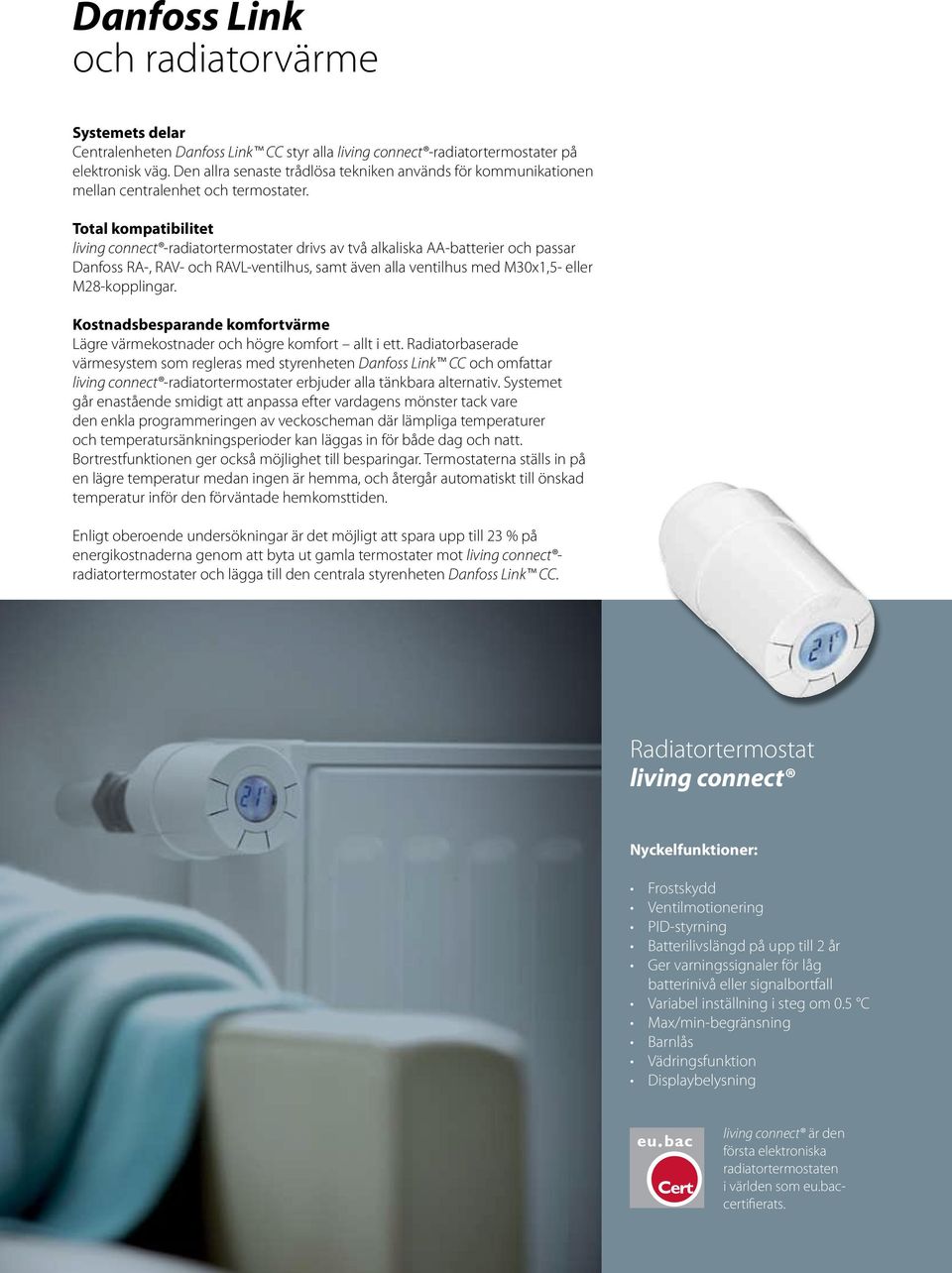

6 Danfoss Link och radiatorvärme Systemets delar Centralenheten Danfoss Link CC styr alla living connect -radiatortermostater på elektronisk väg. Den allra senaste trådlösa tekniken används för kommunikationen mellan centralenhet och termostater. Total kompatibilitet living connect -radiatortermostater drivs av två alkaliska AA-batterier och passar Danfoss RA-, RAV- och RAVL-ventilhus, samt även alla ventilhus med M30x1,5- eller M28-kopplingar. Kostnadsbesparande komfortvärme Lägre värmekostnader och högre komfort allt i ett. Radiatorbaserade värmesystem som regleras med styrenheten Danfoss Link CC och omfattar living connect -radiatortermostater erbjuder alla tänkbara alternativ. Systemet går enastående smidigt att anpassa efter vardagens mönster tack vare den enkla programmeringen av veckoscheman där lämpliga temperaturer och temperatursänkningsperioder kan läggas in för både dag och natt. Bortrestfunktionen ger också möjlighet till besparingar. Termostaterna ställs in på en lägre temperatur medan ingen är hemma, och återgår automatiskt till önskad temperatur inför den förväntade hemkomsttiden. Enligt oberoende undersökningar är det möjligt att spara upp till 23 % på energikostnaderna genom att byta ut gamla termostater mot living connect radiatortermostater och lägga till den centrala styrenheten Danfoss Link CC. Radiatortermostat living connect Frostskydd Ventilmotionering PID-styrning Batterilivslängd på upp till 2 år Ger varningssignaler för låg batterinivå eller signalbortfall Variabel inställning i steg om 0.5 C Max/min-begränsning Barnlås Vädringsfunktion Displaybelysning living connect är den första elektroniska radiatortermostaten i världen som eu.baccertifierats. 6

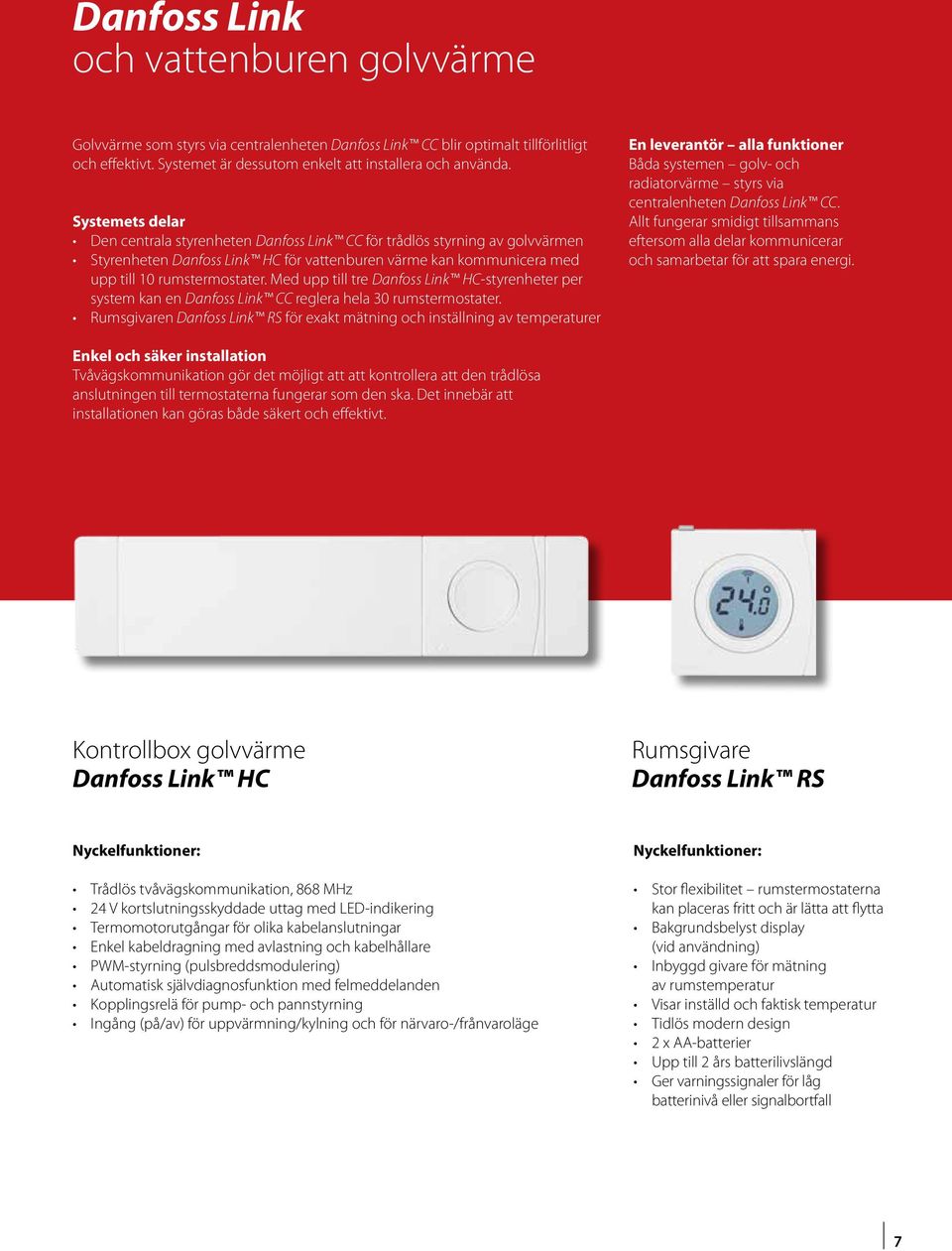

7 Danfoss Link och vattenburen golvvärme Golvvärme som styrs via centralenheten Danfoss Link CC blir optimalt tillförlitligt och effektivt. Systemet är dessutom enkelt att installera och använda. Systemets delar Den centrala styrenheten Danfoss Link CC för trådlös styrning av golvvärmen Styrenheten Danfoss Link HC för vattenburen värme kan kommunicera med upp till 10 rumstermostater. Med upp till tre Danfoss Link HC-styrenheter per system kan en Danfoss Link CC reglera hela 30 rumstermostater. Rumsgivaren Danfoss Link RS för exakt mätning och inställning av temperaturer En leverantör alla funktioner Båda systemen golv- och radiatorvärme styrs via centralenheten Danfoss Link CC. Allt fungerar smidigt tillsammans eftersom alla delar kommunicerar och samarbetar för att spara energi. Enkel och säker installation Tvåvägskommunikation gör det möjligt att att kontrollera att den trådlösa anslutningen till termostaterna fungerar som den ska. Det innebär att installationen kan göras både säkert och effektivt. Kontrollbox golvvärme Danfoss Link HC Rumsgivare Danfoss Link RS Trådlös tvåvägskommunikation, 868 MHz 24 V kortslutningsskyddade uttag med LED-indikering Termomotorutgångar för olika kabelanslutningar Enkel kabeldragning med avlastning och kabelhållare PWM-styrning (pulsbreddsmodulering) Automatisk självdiagnosfunktion med felmeddelanden Kopplingsrelä för pump- och pannstyrning Ingång (på/av) för uppvärmning/kylning och för närvaro-/frånvaroläge Stor flexibilitet rumstermostaterna kan placeras fritt och är lätta att flytta Bakgrundsbelyst display (vid användning) Inbyggd givare för mätning av rumstemperatur Visar inställd och faktisk temperatur Tidlös modern design 2 x AA-batterier Upp till 2 års batterilivslängd Ger varningssignaler för låg batterinivå eller signalbortfall 7

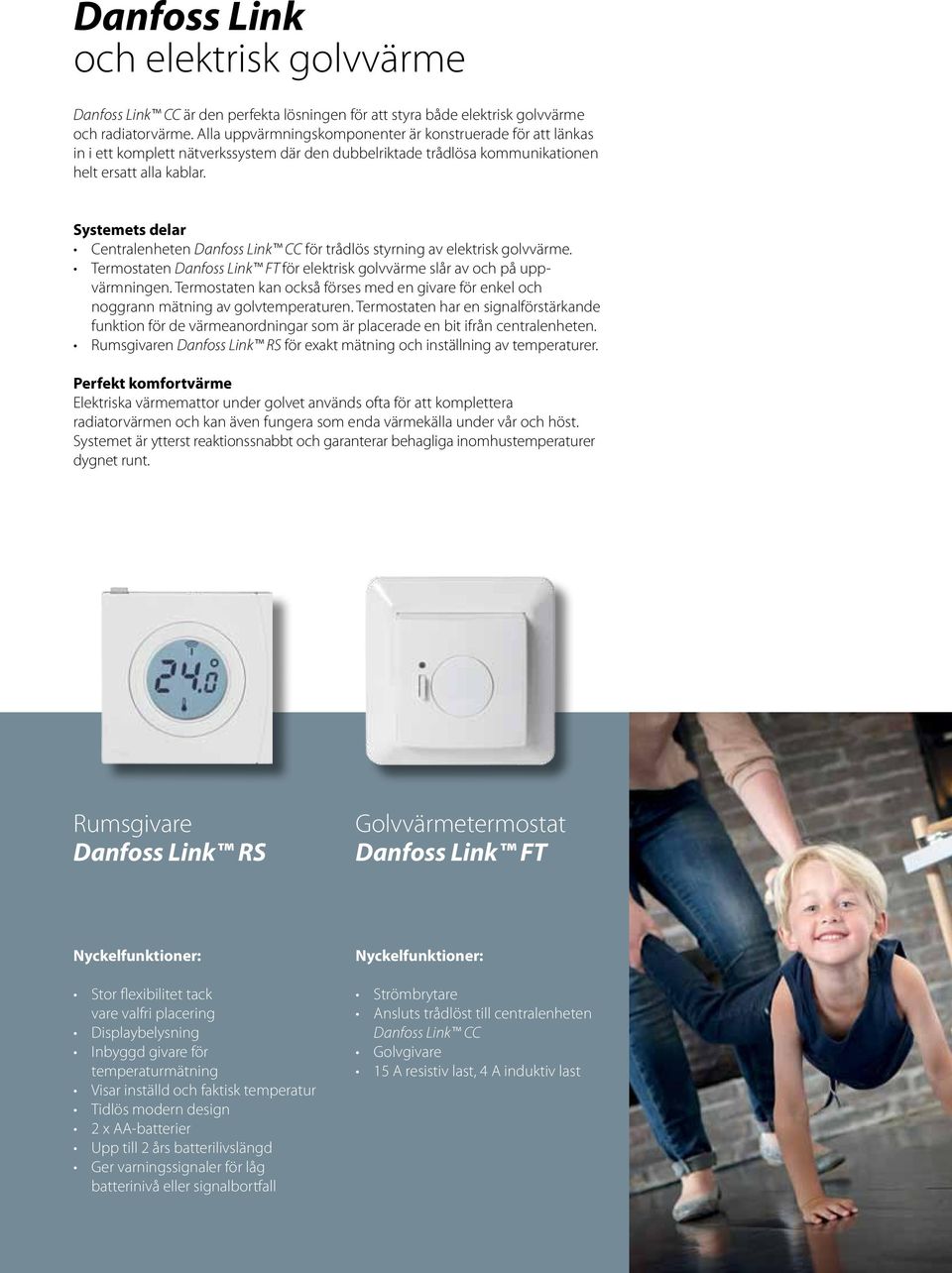

8 Danfoss Link och elektrisk golvvärme Danfoss Link CC är den perfekta lösningen för att styra både elektrisk golvvärme och radiatorvärme. Alla uppvärmningskomponenter är konstruerade för att länkas in i ett komplett nätverkssystem där den dubbelriktade trådlösa kommunikationen helt ersatt alla kablar. Systemets delar Centralenheten Danfoss Link CC för trådlös styrning av elektrisk golvvärme. Termostaten Danfoss Link FT för elektrisk golvvärme slår av och på uppvärmningen. Termostaten kan också förses med en givare för enkel och noggrann mätning av golvtemperaturen. Termostaten har en signalförstärkande funktion för de värmeanordningar som är placerade en bit ifrån centralenheten. Rumsgivaren Danfoss Link RS för exakt mätning och inställning av temperaturer. Perfekt komfortvärme Elektriska värmemattor under golvet används ofta för att komplettera radiatorvärmen och kan även fungera som enda värmekälla under vår och höst. Systemet är ytterst reaktionssnabbt och garanterar behagliga inomhustemperaturer dygnet runt. Rumsgivare Danfoss Link RS Golvvärmetermostat Danfoss Link FT Stor flexibilitet tack vare valfri placering Displaybelysning Inbyggd givare för temperaturmätning Visar inställd och faktisk temperatur Tidlös modern design 2 x AA-batterier Upp till 2 års batterilivslängd Ger varningssignaler för låg batterinivå eller signalbortfall Strömbrytare Ansluts trådlöst till centralenheten Danfoss Link CC Golvgivare 15 A resistiv last, 4 A induktiv last 8

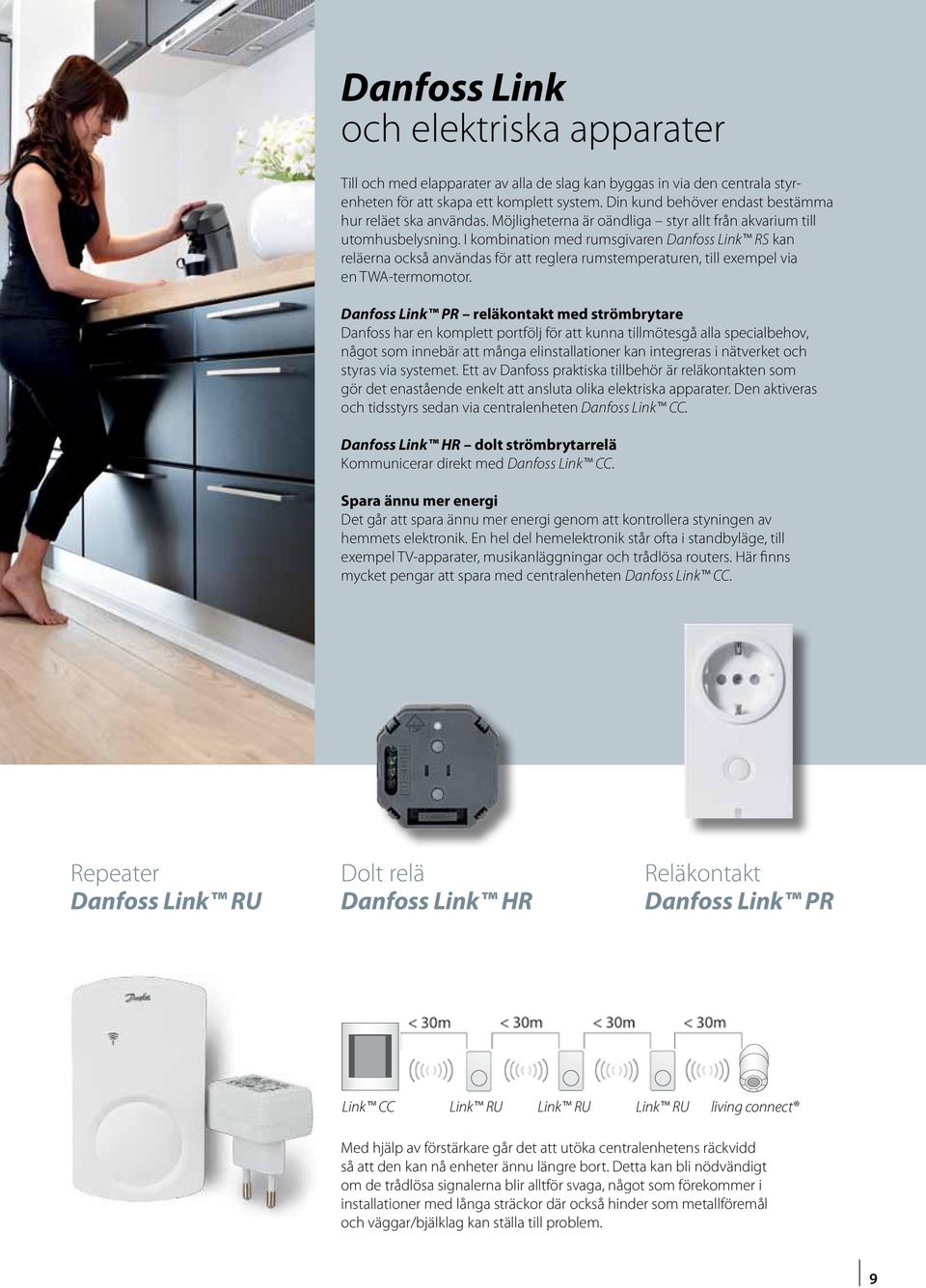

9 Danfoss Link och elektriska apparater Till och med elapparater av alla de slag kan byggas in via den centrala styrenheten för att skapa ett komplett system. Din kund behöver endast bestämma hur reläet ska användas. Möjligheterna är oändliga styr allt från akvarium till utomhusbelysning. I kombination med rumsgivaren Danfoss Link RS kan reläerna också användas för att reglera rumstemperaturen, till exempel via en TWA-termomotor. Danfoss Link PR reläkontakt med strömbrytare Danfoss har en komplett portfölj för att kunna tillmötesgå alla specialbehov, något som innebär att många elinstallationer kan integreras i nätverket och styras via systemet. Ett av Danfoss praktiska tillbehör är reläkontakten som gör det enastående enkelt att ansluta olika elektriska apparater. Den aktiveras och tidsstyrs sedan via centralenheten Danfoss Link CC. Danfoss Link HR dolt strömbrytarrelä Kommunicerar direkt med Danfoss Link CC. Spara ännu mer energi Det går att spara ännu mer energi genom att kontrollera styningen av hemmets elektronik. En hel del hemelektronik står ofta i standbyläge, till exempel TV-apparater, musikanläggningar och trådlösa routers. Här finns mycket pengar att spara med centralenheten Danfoss Link CC. Repeater Danfoss Link RU Dolt relä Danfoss Link HR Reläkontakt Danfoss Link PR Link CC Link RU Link RU Link RU living connect Med hjälp av förstärkare går det att utöka centralenhetens räckvidd så att den kan nå enheter ännu längre bort. Detta kan bli nödvändigt om de trådlösa signalerna blir alltför svaga, något som förekommer i installationer med långa sträckor där också hinder som metallföremål och väggar/bjälklag kan ställa till problem. 9

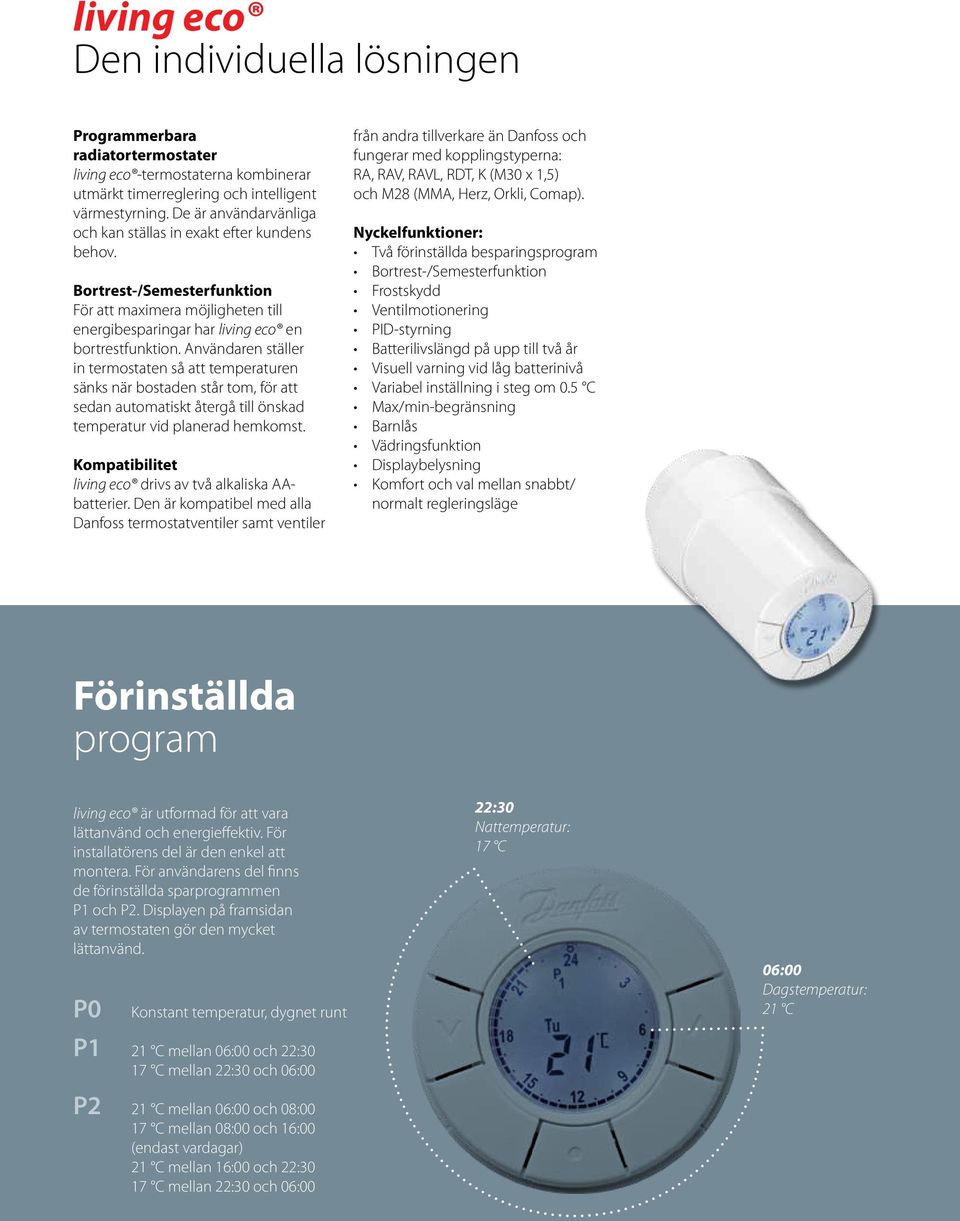

10 living eco Den individuella lösningen Programmerbara radiatortermostater living eco -termostaterna kombinerar utmärkt timerreglering och intelligent värmestyrning. De är användarvänliga och kan ställas in exakt efter kundens behov. Bortrest-/Semesterfunktion För att maximera möjligheten till energibesparingar har living eco en bortrestfunktion. Användaren ställer in termostaten så att temperaturen sänks när bostaden står tom, för att sedan automatiskt återgå till önskad temperatur vid planerad hemkomst. Kompatibilitet living eco drivs av två alkaliska AAbatterier. Den är kompatibel med alla Danfoss termostatventiler samt ventiler från andra tillverkare än Danfoss och fungerar med kopplingstyperna: RA, RAV, RAVL, RDT, K (M30 x 1,5) och M28 (MMA, Herz, Orkli, Comap). Två förinställda besparingsprogram Bortrest-/Semesterfunktion Frostskydd Ventilmotionering PID-styrning Batterilivslängd på upp till två år Visuell varning vid låg batterinivå Variabel inställning i steg om 0.5 C Max/min-begränsning Barnlås Vädringsfunktion Displaybelysning Komfort och val mellan snabbt/ normalt regleringsläge Förinställda program living eco är utformad för att vara lättanvänd och energieffektiv. För installatörens del är den enkel att montera. För användarens del finns de förinställda sparprogrammen P1 och P2. Displayen på framsidan av termostaten gör den mycket lättanvänd. P0 Konstant temperatur, dygnet runt P1 21 C mellan 06:00 och 22:30 17 C mellan 22:30 och 06:00 P2 21 C mellan 06:00 och 08:00 17 C mellan 08:00 och 16:00 (endast vardagar) 21 C mellan 16:00 och 22:30 17 C mellan 22:30 och 06:00 22:30 Nattemperatur: 17 C 06:00 Dagstemperatur: 21 C 10

11 living design Den klassiska lösningen living design -termostaterna Självreglerande standardtermostat med modern design. Självreglerande givare Vätskefylld givare Inbyggd givare Frostskydd Positiv avstängningsfunktion 0 Svart Rostfritt Vit Krom living design passar alla radiatorer inklusive handdukstorkar och designföremål till och med sådana med ovanliga ytor. RAX-K-varianten av living design fungerar för de flesta ventiler från andra tillverkare. Den släta ytan är dessutom enkel att rengöra, något som är av största vikt i miljöer där noggrannhet med hygien är viktigt. 11

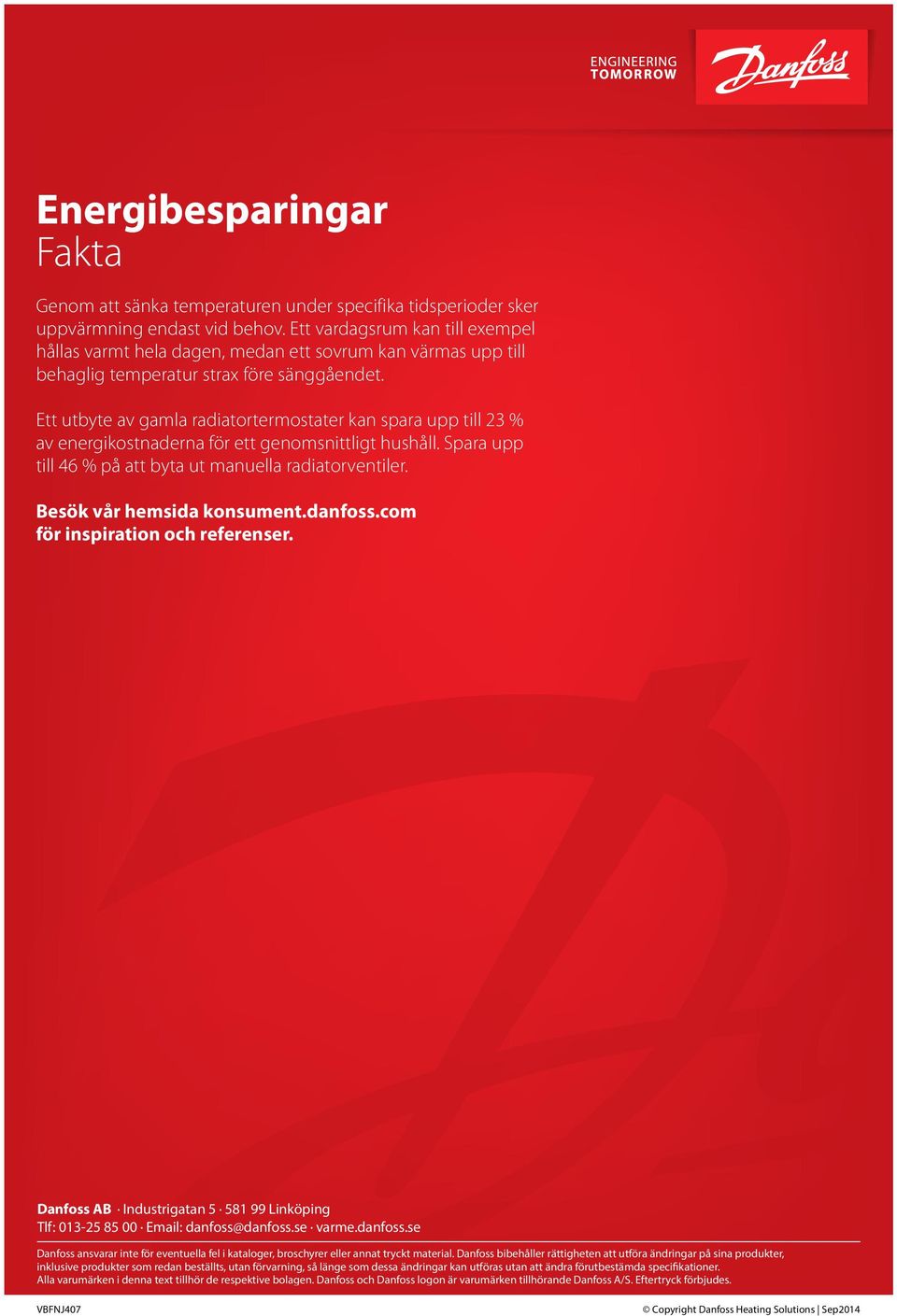

12 Energibesparingar Fakta Genom att sänka temperaturen under specifika tidsperioder sker uppvärmning endast vid behov. Ett vardagsrum kan till exempel hållas varmt hela dagen, medan ett sovrum kan värmas upp till behaglig temperatur strax före sänggåendet. Ett utbyte av gamla radiatortermostater kan spara upp till 23 % av energikostnaderna för ett genomsnittligt hushåll. Spara upp till 46 % på att byta ut manuella radiatorventiler. Besök vår hemsida konsument.danfoss.com för inspiration och referenser. Danfoss AB Industrigatan Linköping Tlf: danfoss@danfoss.se varme.danfoss.se Danfoss ansvarar inte för eventuella fel i kataloger, broschyrer eller annat tryckt material. Danfoss bibehåller rättigheten att utföra ändringar på sina produkter, inklusive produkter som redan beställts, utan förvarning, så länge som dessa ändringar kan utföras utan att ändra förutbestämda specifikationer. Alla varumärken i denna text tillhör de respektive bolagen. Danfoss och Danfoss logon är varumärken tillhörande Danfoss A/S. Eftertryck förbjudes. VBFNJ407 Copyright Danfoss Heating Solutions Sep2014
