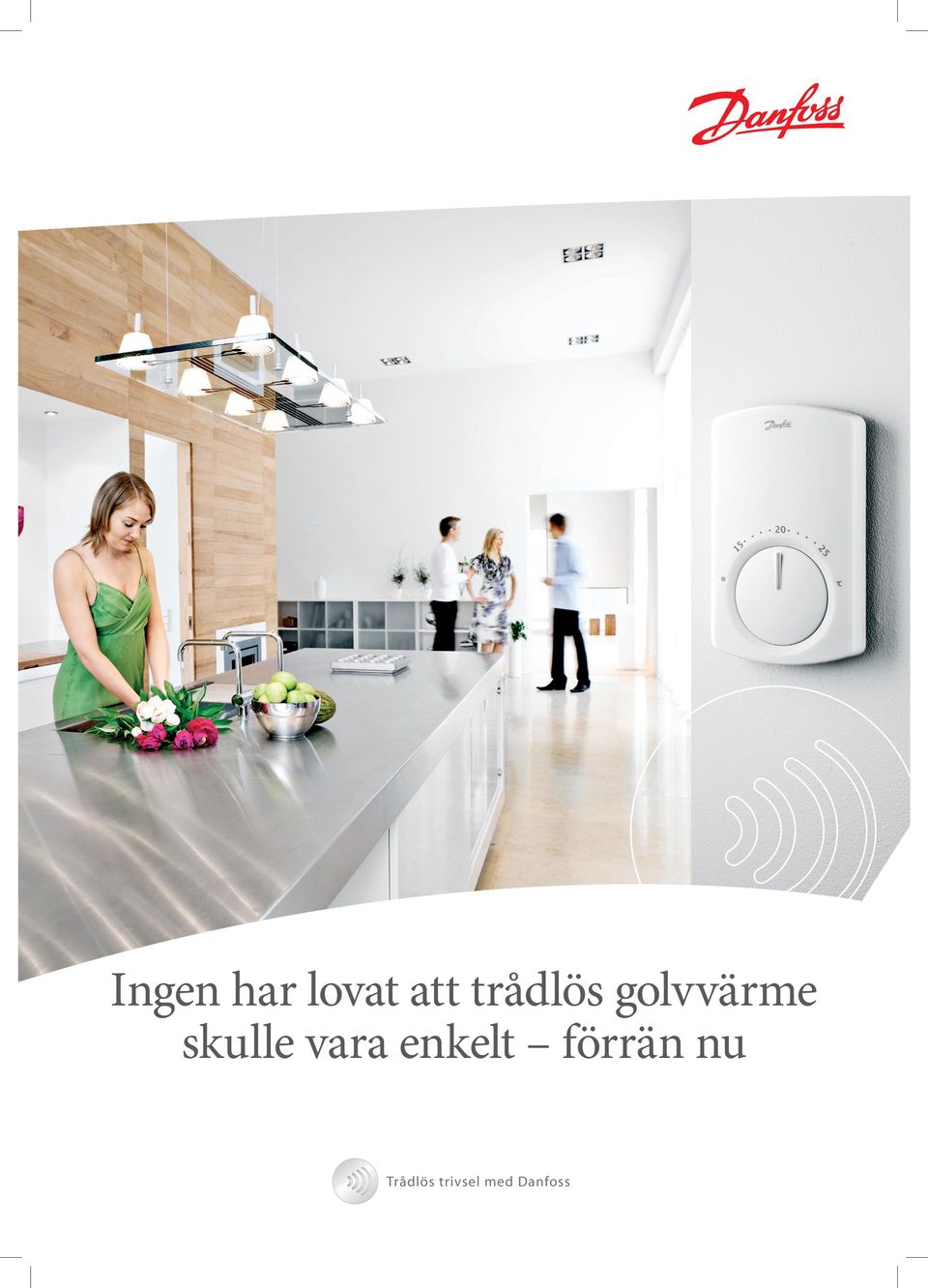

1 Ingen har lovat att trådlös golvvärme skulle vara enkelt förrän nu Trådlös trivsel med Danfoss

2 Avancerat ganska enkelt Danfoss trådlösa system CF2 för reglering av golvvärme är designat med tanke på det enkla. Det gör det möjligt att montera och betjäna trådlös golvvärmereglering mycket snabbare och säkrare än tidigare. Nya avancerade funktioner ger samtidigt möjlighet till att förbättra värmekomforten i de enskilda rummen. Så enkelt görs det:» Montera masterregulatorn på väggen» Montera ledningarna till termomotorerna» Anslut 230V» Anslut rumstermostaterna trådlöst» Gör Link-test* och montera termostaterna i de enskilda rummen Så är du klar att avlämna det trådlösa systemet CF2! Systemets automatiska självdiagnostisering kommer löpande att garantera optimal drift och ett minimum av underhållsarbete. * Link-test är en unik avancerad funktion, som är baserad på 2-vägskommunikation och ger dig möjlighet att kontrollera om termostaten kommunicerar felfritt med masterregulatorn innan du monterar termostaten på väggen. Enkelt säkert snabbt

3 Trådlös trivsel med Danfoss Danfoss trådlös golvvärmereglering CF2

4 Golvvärme och värme i golvet Golvvärme är som bekant inte entydigt med att man alltid har värme i golvet. Men det kommer ändå som en obehaglig överraskning för många användare. Med Danfoss system CF2 kan du nu lösa det problemet ganska enkelt. Lösningen heter CF-RF och är en helt unik rumstermostat med inbyggd infraröd golvgivare, som mäter och justerar golvtemperaturen. Den önskade temperaturen knappas ganska enkelt in på termostaten, sedan klarar systemet resten. Ett självklart val till badrum och andra rum med klinkergolv. Rumstermostat-programmet består dessutom av:» S tandard rumstermostat, CF-RS, med temperaturinställning via ratt» I nstitutionsmodell rumstermostat, CF-RP, som är särskilt tänkt till offentliga rum, barnrum och liknande. Den är skyddad, så att varken inställningsknapp eller Link-test kan aktiveras av andra än auktoriserade användare»r umstermostat CF-RD är försedd med digital display, som visar rumstemperatur, inställd temperatur, batteristatus, Link-test och felkoder Som en extra säkerhet kan system CF2:s trådlösa kommunikation kontrolleras, redan innan de enskilda rumstermostaterna monterats. Du aktiverar ganska enkelt Link-testen och sedan kan du snart se den aktuella systemstatusen direkt på termostaten. Alla termostater är nämligen försedda med en LED-indikator, som ger upplysning om både Link-test och batteristatus.

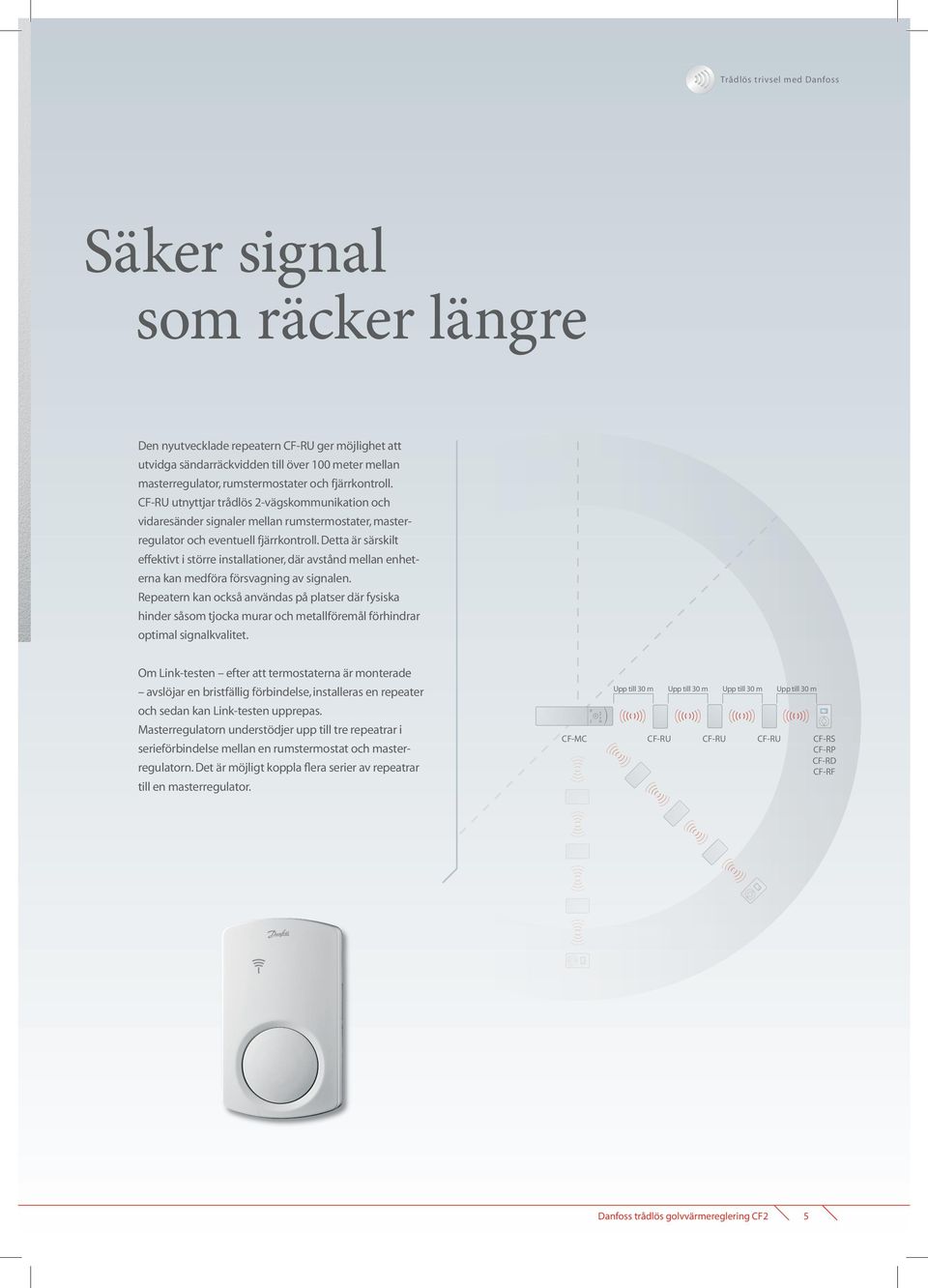

5 Trådlös trivsel med Danfoss Säker signal som räcker längre Den nyutvecklade repeatern CF-RU ger möjlighet att utvidga sändarräckvidden till över 100 meter mellan masterregulator, rumstermostater och fjärrkontroll. CF-RU utnyttjar trådlös 2-vägskommunikation och vidaresänder signaler mellan rumstermostater, masterregulator och eventuell fjärrkontroll. Detta är särskilt effektivt i större installationer, där avstånd mellan enheterna kan medföra försvagning av signalen. Repeatern kan också användas på platser där fysiska hinder såsom tjocka murar och metallföremål förhindrar optimal signalkvalitet. Om Link-testen efter att termostaterna är monterade avslöjar en bristfällig förbindelse, installeras en repeater och sedan kan Link-testen upprepas. Masterregulatorn understödjer upp till tre repeatrar i serieförbindelse mellan en rumstermostat och masterregulatorn. Det är möjligt koppla flera serier av repeatrar till en masterregulator. Danfoss trådlös golvvärmereglering CF2

6 Fjärrstyrning i en handvändning Det trådlösa systemet CF2 kan fjärrstyras med den användarvänliga trådlösa fjärrkontrollen CF-RC. När system CF2 installeras är det möjligt att namnge och ställa in varje enskild rumstermostat samt att genomföra Link-test via fjärrkontrollen. Användaren får möjlighet att genomföra individuell inställning av alla utgångssignaler från masterregulatorn till golvvärme- (on/off-signal) och eventuellt radiatorsystem (pulssignal). Fjärrkontrollen gör det också möjligt att övervaka systemet, ställa in nattemperatur eller sänkning under andra perioder och genomföra zonprogrammering. Eventuella systemfel loggas av fjärrkontrollen och sparas i minnet, så att de senare kan spåras och korrigeras. Den användarvänliga menyn och den stora LCD-displayen säkrar en enkel och snabb fjärrstyrning.

7 Trådlös trivsel med Danfoss En enkel lösning med avancerade valmöjligheter Det trådlösa systemet CF2 är speciellt enkelt att installera och betjäna och det överskådliga produktprogrammet gör det också enkelt att sätta samman den rätta installationen till varje golvvärmeanläggning. Masterregulatorn levereras med 5 eller 10 utgångar. Fjärrkontroll och repeater väljs efter behov.. De fyra rumstermostaterna har:» Tidlös design» Enkel trådlös installation» Batteristatus via LED-indikator» Link-teststatus via LED-indikator» 2 st. 1,5 V Alkaline-batterier» Alla inställningar kan ändras via den trådlösa fjärrrkontrollen CF-RC. Snabb och enkel dimensionering av golvvärmesystemet Den korrekta vattenbalansen för ett golvvärmesystem kan beräknas på ganska få minuter med hjälp av Danfoss internetbaserade snabbdimensioneringsprogram. Utifrån ganska få data om den aktuella anläggningen levererar det användarvänliga programmet alla nödvändiga uppgifter om golvtyper, tilloppstemperatur, produktval och injustering. Ett praktiskt verktyg som du hittar på varme.danfoss.se under rubriken Downloads. CF-RS 088U0210 Rumstermostat, standard» Temperaturinställning 5-35 C via ratt CF-RP 088U0211 Rumstermostat, institutionsmodell» Ingen tillgång till inställningsmöjligheter för oauktoriserad» Väl anpassad till offentliga rum, barnrum och liknande CF-RD 088U0212 Rumstermostat med display» Visar inställd eller aktuell rumstemperatur» Temperaturinställning 5-35 C via ratt» Ursymbol som indikerar timerfunktion» Elektronisk begränsning av min- och maxtemperaturer via meny på display» Larmikoner och felkoder på display, t.ex. vid låg batterinivå CF-RF 088U0213 Rumstermostat med infraröd golvgivare Denna termostat bjuder på samma möjligheter som CF-RD och dessutom» Temperaturmätning i golvhöjd med hjälp av infraröd givare» Reglering av rumstemperatur i förhållande till aktuell golvtemperatur» Golvgivarikon i display Masterregulator CF-MC 10 utgångar 088U0200 / 5 utgångar 088U0205» 2-vägs trådlös kommunikation vid 868 Mhz» 5 eller 10 utgångar till 24V termomotorer» LED-indikator för status på varje enskild utgång» Överbelastningsskyddade utgångar» Trådlös anslutning av rumstermostater m.m.» Reglering via ON/OFF- eller pulssignal» Två separata reläer för både pump- och pannstyrning» Automatiskt självdiagnostiseringsprogram med felkoder Trådlös fjärrkontroll CF-RC 088U0220» Trådlös kommunikation med alla rumstermostater via masterregulator» Nattsänkning, styrning av upp till 6 bostadszoner och sparprogram» Larmlogg och enkel identifikation av fel» Central namngivning och styrning av alla anslutna rumstermostater» Individuell inställning av alla utgångar på masterregulatorn till antingen ON/OFF- eller pulssignal. Trådlös repeater CF-RU 088U0230» Repeatern ökar räckvidden för den trådlösa kommunikationen mellan masterregulator och rumstermostater» Om t ex en rumstermostat är utanför masterregulatorns räckvidd vidaresänder repeatern signalen och säkrar därmed förbindelsen. Danfoss trådlös golvvärmereglering CF2
