1 Article No: Version: SE DEVI AB Box Vällingby Telefon: Fax: Devilink HR Dolt relä Installationshandbok

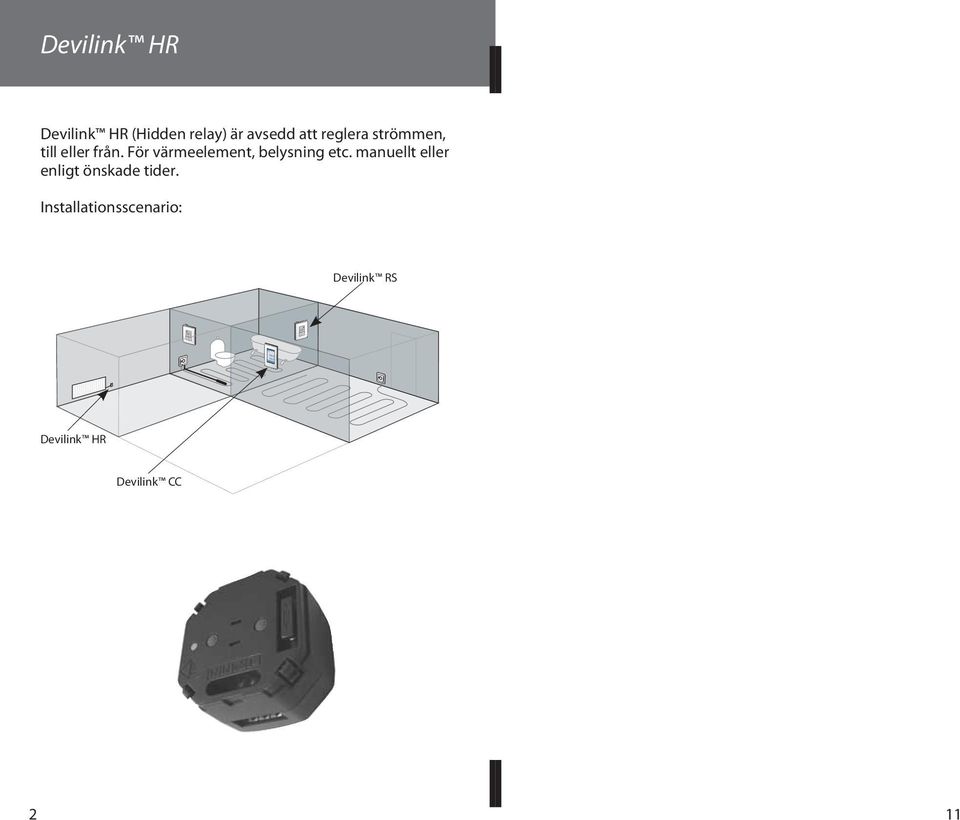

2 devireg devireg Användning och funktioner Devilink HR Devilink HR (Hidden relay) är avsedd att reglera strömmen, till eller från. För värmeelement, belysning etc. manuellt eller enligt önskade tider. Installationsscenario: Devilink RS Devilink HR Devilink CC 2 11

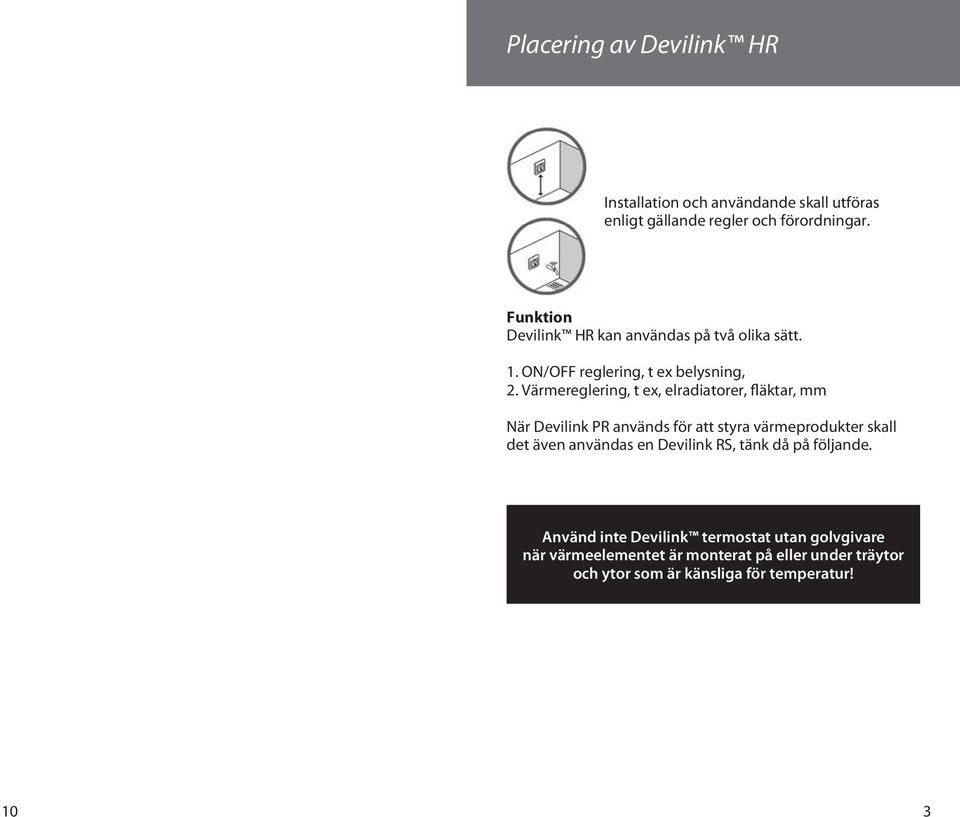

3 Placering av Devilink HR Installation och användande skall utföras enligt gällande regler och förordningar. Funktion Devilink HR kan användas på två olika sätt. 1. ON/OFF reglering, t ex belysning, 2. Värmereglering, t ex, elradiatorer, fläktar, mm När Devilink PR används för att styra värmeprodukter skall det även användas en Devilink RS, tänk då på följande. Använd inte Devilink termostat utan golvgivare när värmeelementet är monterat på eller under träytor och ytor som är känsliga för temperatur! 10 3

Värmereglering, t ex, elradiatorer, fläktar, mm När Devilink PR används för att styra värmeprodukter skall det även användas en

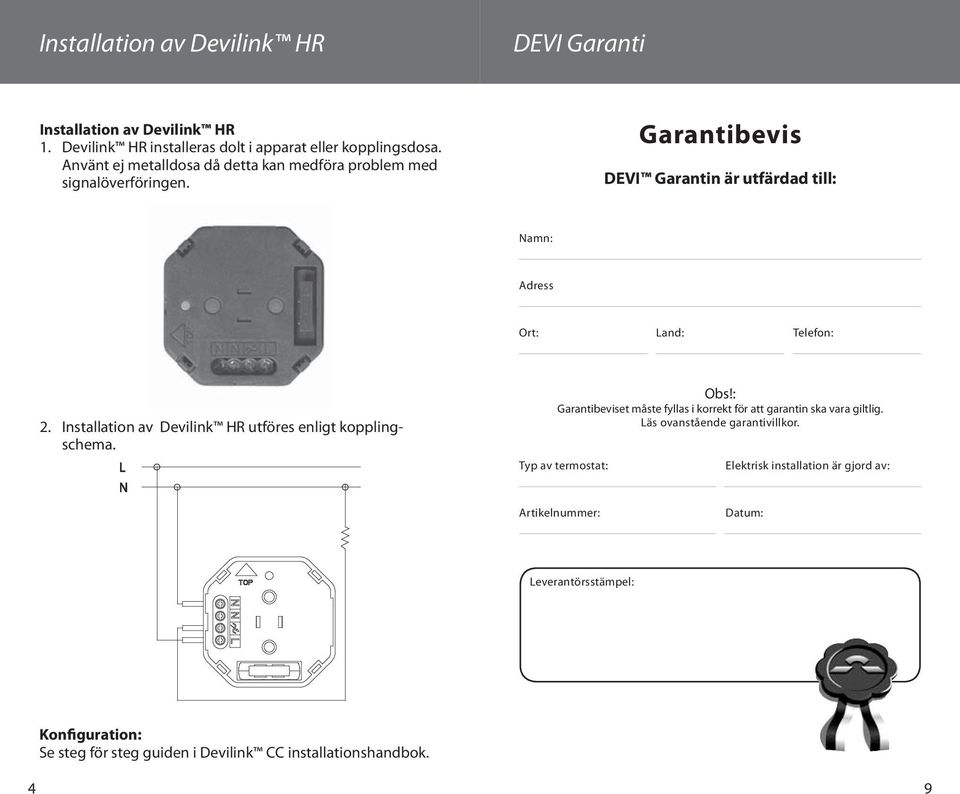

4 3. Installation Lysdiodindikering av Devilink (LED) HR DEVI Garanti Installation av Devilink HR 1. Devilink HR installeras dolt i apparat eller kopplingsdosa. Använt ej metalldosa då detta kan medföra problem med signalöverföringen. Garantibevis DEVI Garantin är utfärdad till: Namn: Adress Ort: Land: Telefon: 2. Installation av Devilink HR utföres enligt kopplingschema. L N Obs!: Garantibeviset måste fyllas i korrekt för att garantin ska vara giltlig. Läs ovanstående garantivillkor. Typ av termostat: Elektrisk installation är gjord av: Artikelnummer: Datum: Leverantörsstämpel: Konfiguration: Se steg för steg guiden i Devilink CC installationshandbok. 4 9

Installation av Devilink HR utföres enligt kopplingschema. L N Obs!: Garantibeviset måste fyllas i korrekt för att garantin ska vara giltlig.

5 DEVI Garanti 2 år Felsökning Ni har köpt ett värmesystem från DEVI. Vi är övertygade om att det kommer att förbättra er komfort och driftekonomi. DEVI tillhandahåller överlägsna elektriska värmelösningar för total klimatkontroll i och utanför bostäder och andra byggnader. DEVI erbjuder ett komplett produktprogram innehållande Deviflex värmekablar, Devimat värmekabelmattor, Devireg termostater, Devifast fästmaterial och DEVI självbegränsande kabel med tillbehör. Denna 2 åriga garanti gäller alla DEVI produkter. Om det mot förmodan uppstår ett problem med er DEVI produkt kommer ni att finna att DEVI lämnar 2 års garanti från och med inköpsdatum under följande förutsättningar: Under garantitiden åtar vi oss att reparera eller ersätta den felaktiga produkten med en likvärdig utan kostnad för köparen om det visar sig att produkten ej fungerar på grund av material eller produktionsfel. Beslut om reparation eller utbyte görs uteslutande av DEVI. DEVI skall ej hållas ansvariga för direkta eller oförutsedda följdskador inklusive, men ej begränsade till skador på byggnader eller extra omkostnader. Garantin gäller under förutsättning: Att produkten är till fullo betald, samt att detta kan styrkas med kvitto eller faktura på produkten. Att produkten reklameras till inköpsstället eller installatören omgående inom garantitiden. Förlängning av garantitid görs ej efter eventuell reparation. Garantin gäller ej: Förläggning eller installation utförd av icke behörig elinstallatör eller annan icke behörig person. Fel som uppstått genom felaktig installation eller användning, felaktigt materialval eller annan persons misstag eller åverkan på produkten. Då DEVI eller av DEVI utsett företag inspekterar eller åtgärdar fel som ej täcks av garantin, kommer kostnader relaterade till detta att debiteras kunden till fullo. Garantin gäller endast produkter vilka är till fullo betalda, samt att detta kan styrkas med kvitto eller faktura på produkten. DEVI kommer snabbt och effektivt behandla eventuella reklamationer samt därtill relaterade frågor, från våra kunder. Denna garanti utesluter uttryckligen alla andra garantikrav än enligt ovanstående vilkor. Grön lysdiod Röd lysdiod Grön snabbt blinkande lysdiod Röd snabbt blinkande lysdiod Relä till Relä från Systemuppsättning eller länktest Systemuppsättningen ej ok, växlar till ej hittad. Länktestet ej ok, går till saknad länk Fabriksåterställning av Devilink PR Håll in de två knapparna på framsidan tills lysdioden blinkar rött (efter ca 5 sek). 8 5

DEVI erbjuder ett komplett produktprogram innehållande Deviflex värmekablar, Devimat värmekabelmattor, Devireg termostater, Devifast fästmaterial och DEVI självbegränsande kabel med tillbehör.

6 Avfallshantering Tekniska specifikationer Driftspänning Strömförbrukning i vänteläge Max last Reglering Omgivningstemperatur Inbyggd säkring Överföringsfrekvens 230 V AC, 50 Hz <1W 2300 W, Eller 460 Induktiv last PWM 0 to +35 C T 10 A H MHz Överföringsområde i normala byggnader Up to 30 m Överföringseffekt Max. 1 mw IP-klass 20 Mått 52 mm 52 mm 31 mm 6 7

<1W 2300 W, Eller 460 Induktiv last PWM 0 to +35 C T 10 A H 868.
