1 Kompass 45º - Givare - Installation Installationsmanual and Operation Manual Svensk English
2 1
3 Denna manual är skriven för: NX2 Kompassgivare Utgåva: Mars
4 Nexus Kompassgivare 45 Installations Manual Tack för att du valt Nexus Kompassgivare. I denna manual skall vi hjälpa dig att installera din nya Nexus produkt. Läs igenom hela manualen innan du börjar med installationen. Denna vätskefyllda elektroniska fluxgatekompass mäter magnetfältet i tvär och långskeppslinjen och kalkylerar utifrån det den magnetiska kompasskursen. En elektronisk magnetkompass påverkas lika mycket av magnetiska störningar som en vanlig kompass men har den fördelen att givaren kan monteras bort från störningarna. Dessutom kan givaren automatiskt justeras från ett Nexus instrument. 1. Installation 1.1 Placering Givaren skall monteras horisontellt och parallellt med båtens långskeppslinje, så långt som möjligt från magnetiska störningar som innehåller järn eller magneter. Sådana föremål kan vara, motor, högtalare, vindrutetorkare etc. För rekommenderade säkerhetsavstånd, se sidan 3. Givaren måste inte vara monterad mitt i båten. Den ideala platsen är i båtens rörelsecentra, där rörelsen är som minst. Den platsen är ofta utsatt för störningar varför givaren normalt placeras mer föröver. Normalt monteras givaren under däck, men den vattentäta konstruktionen tillåter montage ovan däck vilket kan vara ett krav för vissa stålbåtar. För stålbåtar rekommenderar vi att en auktoriserad kompassjusterare anlitas för placering och kompensering av givaren. 1.2 Kontrollera placeringen: Om du vet att du har stora störningar eller har en stålbåt, rekommenderar vi dig att ansluta givaren men bara montera den provisoriskt. Detta för att kunna flytta givaren enkelt för att finna en så ostörd plats som möjligt. 3

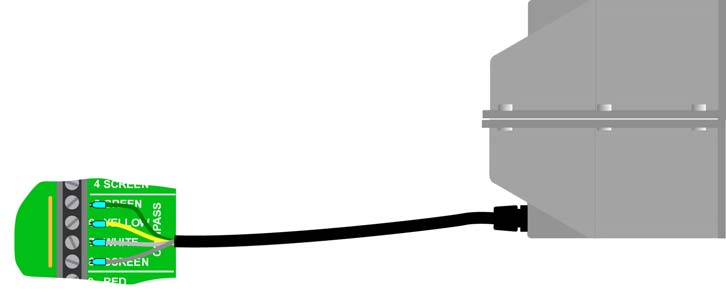

5 2 Elektrisk installation Givaren ansluts enklast till Nexus Server om en sådan är installerad. I annat fall, direkt till Compass Data instrumentet eller Autopilot Servoenheten. Kompassinformationen uppdateras lika snabbt var givaren än är ansluten. Efter den elektriska installationen, bör du kontrollera kursvisningen på instrumentet innan du fortsätter med den automatiska kalibreringen. Om felvisningen är större än 20 på någon kurs, bör givaren flyttas. Anslutning till Nexus Server: NX2 Server Skärm ScreVit en White Anslutning till Nexus Server: Yellow Gul Green Grön Givare Grön Gul Nexus Server Anslutning till Compass data instrument: Grön Gul Skärm Vit Svart Vit Skärm Givare Givare Röd 3A säk. 4
6 Anslutning till Autopilot Servo: Grön Gul Vit Nexus Autopilot Servo Skärm Kompassgivare 3 Specifikationer Typ av givare : Magnet sensorer, fluxgate (två axlig) Dimensioner: 126,5 x 125 x 120mm Vikt (Ink. kabel): 370g Hölje: Vattentätt Temperaturområde: -5 to +50 C Spänningsområde: 9-17V Strömförbrukning: 85mA Effektförbrukning vid 12V: 1,0W Signalutgångar: Sinus och Cosinus (pulsbreddsmodulerade) Garanti: 2 år, se separata villkor sidan 4 Max lutning och rullning: 45 Onoggrannhet (efter kalibrering) Lutning 0 35 : ±1,5, : ±2 Vibration 11G vid 60Hz 10min. Magnetisk fältstyrka 8-80uT Säkerhetsavstånd till magnetiska störningar: Föremål Motor Radar magnetron Horisontella och vertikala stålplattor och tankar Elektriska högeffektmotorer (länspump, kylskåp) HF or VHF antenner Högströmkablar (likström) Visarinstrument (ej Silvas) och högtalare Större skruvar och bultar Magnetkompasser Minsta avstånd 2m (7ft.) 1.5m (5 ft.) 1m (3 ft.) 1m (3 ft.) 3m (10 ft.) 1m (3ft.) 1m (3 ft.) 0,6m (2 ft.) 0,8m (2.5 ft.) 5
7 4 Garanti ALLMÄNT Alla produkter är utvecklade och tillverkade för att motsvara den yppersta bransch standarden. När produkten är korrekt installerad, handhavd och underhållen, i enlighet med beskrivningen i produktens manual, kommer den att bidra med många års tillförlitlig drift. Utöver produktens tekniska manual kan också vår världsomspännande återförsäljar- och serviceorganisation bistå med ytterligare information och assistans. GARANTIOMFATTNING Garantin täcker reparation av defekta delar som beror av fel hänförda till tillverkningen av produkten. Garantin täcker reservdel samt arbetstid om produkten lämnas in och repareras i det land där produkten inköptes. Garantiperioden framgår av manualen och börjar löpa från den dag produkten inköptes. Ovanstående garanti är tillverkarens enda garanti, vilket innebär att ytterligare villkor ej är tillämpliga på produkten. GARANTIVILLKOR Produktens inköpskvitto med angivet inköpsdatum och ifyllt garantikort måste medfölja för att validera garantikrav som sker enligt procedur beskriven nedan. Produktens garanti är inte möjlig att överföra, utan gäller endast för den ursprungliga köparen. Produktens garantin gäller inte i de fall serienummer saknas, felaktig installation skett, felaktigt elsäkringsförfarande, omständighet förorsakad av felaktigt handhavande, externa orsaker såsom modifieringar eller service utförd av annan än tillverkaren eller av denne auktoriserad distributör eller genom användning utanför de tekniska gränsvärden som specificerats i produktens manual. Tillverkaren, tillverkarens distributörer och återförsäljare är inte ansvarig och kommer inte att kompensera direkta eller indirekta skador som uppkommit p.g.a. felaktigheter i produkten. Tillverkaren är inte heller ansvarig för person skador eller skador på tredje man som uppkommit p g a användning av produkten. Tillverkaren, tillverkarens distributörer och återförsäljare är inte ansvariga för kostnader i samband med sjötester, felsökningar i båtar, etc, oavsett om produkten är under garanti eller inte. Tillverkaren, tillverkarens distributörer och återförsäljare bistår gärna med denna service. Nedlagda kostnader kommer i dessa fall att debiteras köparen i enlighet med gällande priser. Tillverkaren, tillverkarens distributörer och återförsäljare reserverar sig rätten att, i de fall reparation ej är möjlig att genomföra inom en rimlig tidsperiod, byta ut felaktiga returnerade produkter under garantiperioden, med närmast motsvarande ersättningsprodukt. GARANTIPROCEDUR Produkten skall returneras till Tillverkaren, tillverkarens distributör eller återförsäljare i det land där produkten inköpts. Giltiga garantikrav kommer då att ersättas utan kostnad. Alternativt kan produkter som används i annat land än inköpslandet, lämnas in till den lokala nationella distributören eller återförsäljaren. Giltiga garantikrav kommer då att ersättas utan kostnad. Giltiga garantikrav kommer även då att ersättas i form av reservdelar, men arbetstid och eventuellt tillkommande kostnader för frakt kommer att debiteras köparen i enlighet med gällande priser. FÖRBEHÅLL Sunt förnuft gäller vid användning av navigationsutrustning och tillverkarens produkter skall endast ses som ett navigationshjälpmedel. Tillverkaren förbehåller sig rätten att ändra produktens specifikation. 6
8 7
9 8 KOMPASS 45º
10 Copyright : Nexus Marine AB Kuskvägen 4, Sollentuna, Sweden Tel: +46 -(0) Fax: +46 -(0) Edition 1 9
