1 EnergyWatch Installationsmanual Vattenfall Försäljning

2 Innehåll Denna installationsguide hjälper dig att installera EnergyWatch. Det är viktigt att du installerar delarna i rätt ordning! 1. Kontrollera att du kan använda EnergyWatch hemma hos dig Sidan 4 EnergyWatch utnyttjar ditt trådlösa nätverk och din Internetkoppling. Mät det trådlösa nätverkets signalstyrka. Ditt trådlösa nätverk får inte vara avstängt för länge. 2. Vilken typ av elmätare har du och var sitter dess pulsdiod? Sidan 6 Var sitter din elmätares pulsdiod, vilken frekvens har den och arbetar den med synligt eller osynligt ljus? 3. Förpackningens innehåll och rätt utrustning Sidan 7 Kontrollera innehållet i förpackningen. Se till att du har den utrustning som krävs för installationen av EnergyWatch. 4. Skapa ett EnergyWatch-konto Sidan 8 Gå till energywatch.se och skapa ditt EnergyWatch-konto genom att följa instruktionerna. 5. Starta din datainsamlingsbox Sidan 11 Koppla ihop mätögat och datainsamlingsboxen med den tillhörande sladden. Sätt i batterier i datainsamlingsboxen. 6. Konfigurera datainsamlingsboxen Sidan 12 Sök efter trådlösa nätverk med hjälp av din dator. Koppla upp datorn mot nätverket med namnet EnergyWatchNet/EW_xxxxxx Öppna en webbläsare. Skriv in adressen i adressfältet på din webb-läsare och tryck ENTER. Följ installationsmomenten i manualen noga. 7. Montera mätöga och placera datainsamlingsboxen Sidan 17 Montera mätögat på din elmätare. Verifiera att mätögat fungerar som det ska. Strömmata din EnergyWatch via micro USB-laddare. Hitta en bra placering för datainsamlingsboxen. 8. Börja använda EnergyWatch Sidan 20 Börja använda EnergyWatch genom att logga in på kontot som du skapat. Gå till energywatch.se Övrigt Vad betyder lysdioderna i datainsamlingsboxen? Sidan 22 Felsökning Sidan 22 2 EnergyWatch EnergyWatch 3

3 1. Kontrollera att du kan använda EnergyWatch hemma hos dig. EnergyWatch utnyttjar ditt trådlösa nätverk och din internetkoppling för att överföra data. För att du ska kunna installera och använda EnergyWatch så behöver du: En dator som kan anslutas till trådlöst nätverk. Trådlöst nätverk installerat hemma (även kallat WiFi eller WLAN). Det trådlösa nätverkets lösenord/krypteringsnyckel. Tillräckligt stark signalstyrka från ditt WiFi vid din elmätare. Om inte signalstyrkan är tillräcklig kommer EnergyWatch att fungera dåligt. Signalstyrkan påverkas framförallt av fasta föremål, till exempel väggar. För att mäta om det trådlösa nätverkets signalstyrka är tillräcklig vid elmätaren gör du så här: Använd en smartphone eller en dator med WiFi-anslutning (till exempel en bärbar dator). Ställ dig vid elmätaren och sök efter ditt trådlösa nätverk med din smartphone eller dator. Om signal styrkan är tillräcklig ska namnet på ditt trådlösa nätverk dyka upp. Försök koppla upp dig mot nätverket, starta en webbläsare och gå in på vattenfall.se. Får du upp sidan så är signalstyrkan tillräcklig för EnergyWatch. Det kan i vissa fall tyvärr vara så att din PC redovisar en bättre signalstyrka än vad den egentligen är. Kvalitén på datasignalen kan därför i vissa fall vara otillräcklig även fast den ser bra ut. Sök efter ditt trådlösa nätverk. Om signal styrkan är tillräcklig ska namnet på ditt trådlösa nätverk dyka upp. Är signalstyrkan för svag kan du koppla till en förstärkare/repeater till ditt trådlösa nätverk. Ett bra sätt att förbättra signalstyrkan brukar vara att flytta WiFi-routern närmare din datainsamlingsbox. Att placera WiFi-routern högre brukar också ge förbättrad signalsyrka. Gå in på vår FAQ som du hittar på vattenfall.se/energywatch för fler tips. Du bör inte ha ditt trådlösa hemnätverk avstängt längre tid än en vecka. EnergyWatch har ett inbyggt minne som, beroende på säsong, räcker i 2 4 veckor innan det måste få möjlighet att skicka uppsamlad förbrukningsdata till EnergyWatch-servern. Är nätverket avstängt längre tid än så kommer du att tappa data. Tänk på att det insamlade datat förloras om strömmen bryts i datainsamlingsboxen. Se därför till att datainsamlingsboxen är ansluten till nätverket innan du exempelvis byter batterier. Är inte ovanstående kriterier uppfyllda? Kontakta Kundservice på innan du går vidare med installationen! 4 EnergyWatch EnergyWatch 5

4 2. Vilken typ av elmätare 3. har du och var sitter dess pulsdiod? Förpackningens innehåll och rätt utrustning. EnergyWatch använder din elmätares inbyggda pulsdiod för att läsa av mätaren. Innan du börjar installationen behöver du ta reda på var din elmätares pulsdiod sitter och med vilken frekvens den blinkar. Gör så här: Bredvid pulsdioden brukar det stå en notering om vilken frekvens pulsdioden har, till exempel imp/kwh eller imp/kwh. Sök efter den texten på din elmätares framsida så hittar du alltså både pulsdiod och korrekt impulsfrekvens. Energywatch fungerar med impulsfrekvenser mellan 100 och imp/kwh. Det är viktigt att du anger rätt frekvens när du senare skapar ditt EnergyWatch-konto. Annars visar EnergyWatch fel. Mer om detta kan du läsa längre fram i manualen. På vattenfall.se/energywatch hittar du dessutom bilder på de vanligaste elmätarna med pulsdioden utpekad. Dessutom finns information om pulsdioden på din mätare blinkar med synligt (LED) eller osynligt ljus (IR-ljus). Kontrollera innehållet i förpackningen. 3 I förpackningen ska följande finnas: 1. Datainsamlingsbox 2. Mätöga inklusive fästbricka med skyddsfilm 3. Bandkabel 4. Tre Batterier, R20 (D) 1 Kontakta Kundservice på om någonting saknas. 2 4 Bredvid dioden brukar det stå en notering om vilken frekvens pulsdioden har. Kontrollera din utrustning. För att installera EnergyWatch behöver du följande: En dator med inbyggd WiFi-anslutning, (till exempel en bärbar dator), med någon av dessa webbläsare installerad: Chrome, Firefox, Internet Explorer 8 eller senare, Safari. Programmet Flash Player, version 11 eller senare. Hämtas kostnadsfritt från adobe.se Liten stjärnskruvmejsel. 6 EnergyWatch EnergyWatch 7

5 4. Skapa ett EnergyWatch-konto. 4. När du har klickat på knappen Skapa ett konto kommer följande bekräftelse att visas, men med ditt namn. 1. Starta din dator, öppna en webbläsare och gå till energywatch.se 2. Klicka på knappen Skapa ett konto. 5. Nu ska du ha fått ett från EnergyWatch. 6. Följ instruktionerna i mailet, klicka på länken i det (om länken inte är klickbar, kopiera in den i din webbläsares adressfält och tryck på enter) och logga därefter in på ditt EnergyWatch-konto. 3. Fyll i dina uppgifter. När du är klar klickar du på knappen Skapa ett konto. 7. Du är nu inloggad. Gå vidare genom att trycka på knappen Lägg till. 8. Här ser du nu det ID-nummer som din EnergyWatch-enhet har till delats. Skriv ner det (förslagsvis längst bak i manualen)! Numret behöver du senare när du ska konfigurera din datainsamlingsbox. Du får även möjlighet att namnge din EnergyWatch-enhet. Längst ner matar du in puls frekvensen för just din elmätare. Det är viktigt att det angivna värdet är korrekt, annars kommer all mätdata att bli fel. Se avsnitt 2. När du är klar klickar du på knappen Spara Inställningar. 8 EnergyWatch EnergyWatch 9

6 9. Skulle du i föregående steg råkat ange fel blinkfrekvens kan du ändra det genom att i dina kontoinställningar klicka Egenskaper för din Energy- Watch-enhet och sedan ändra till det rätta värdet. 5. Starta din datainsamlingsbox. 1. Placera datainsamlingsboxen bredvid din dator. 2. Skruva av datainsamlingsboxens lock. 3. Koppla ihop mätögat och datainsamlingsboxen med den medföljande kabeln. 4. Sätt batterierna i datainsamlingsboxen. Så här ska det se ut: 5. Om lysdioderna 1 3 lyser (diod 1 är närmast kabeln) med ett fast sken, som på bilden, kan du gå vidare till nästa steg. Om inte de tre dioderna lyser med fast sken, tryck på den vita/svarta knappen i data insamlingsboxen i ca 10 sekunder. Då ska de tre dioderna tändas. 6. Skruva inte igen boxen ännu. 10 EnergyWatch EnergyWatch 11

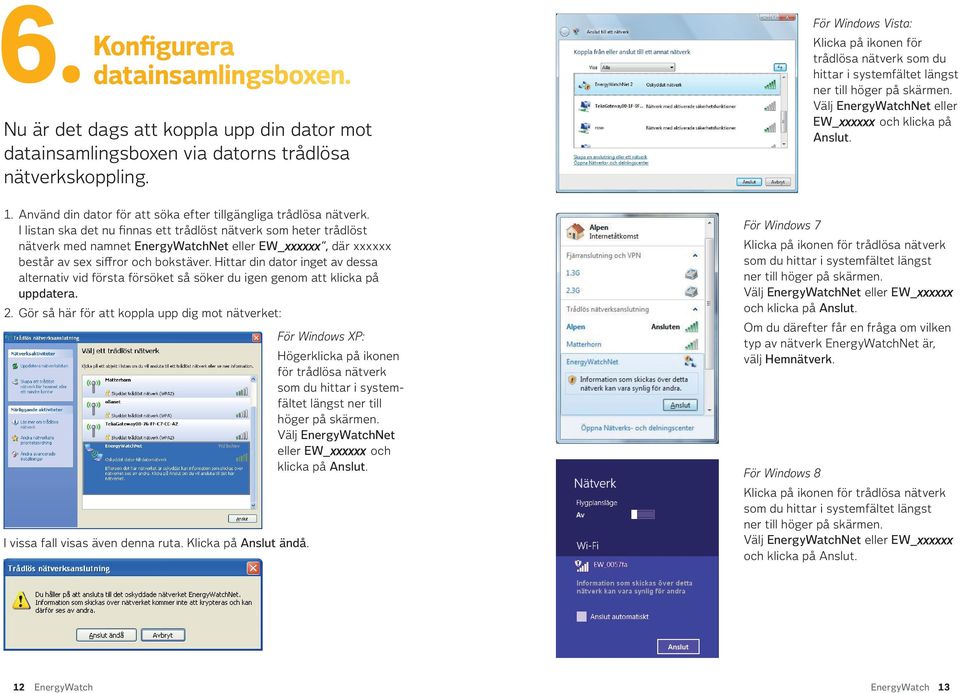

7 6. Konfigurera datainsamlingsboxen. Nu är det dags att koppla upp din dator mot datainsamlingsboxen via datorns trådlösa nätverkskoppling. 1. Använd din dator för att söka efter tillgängliga trådlösa nätverk. I listan ska det nu finnas ett trådlöst nätverk som heter trådlöst nätverk med namnet EnergyWatchNet eller EW_xxxxxx, där xxxxxx består av sex siffror och bokstäver. Hittar din dator inget av dessa alternativ vid första försöket så söker du igen genom att klicka på uppdatera. 2. Gör så här för att koppla upp dig mot nätverket: I vissa fall visas även denna ruta. Klicka på Anslut ändå. För Windows XP: Högerklicka på ikonen för trådlösa nätverk som du hittar i systemfältet längst ner till höger på skärmen. Välj EnergyWatchNet eller EW_xxxxxx och klicka på Anslut. För Windows Vista: Klicka på ikonen för trådlösa nätverk som du hittar i systemfältet längst ner till höger på skärmen. Välj EnergyWatchNet eller EW_xxxxxx och klicka på Anslut. För Windows 7 Klicka på ikonen för trådlösa nätverk som du hittar i systemfältet längst ner till höger på skärmen. Välj EnergyWatchNet eller EW_xxxxxx och klicka på Anslut. Om du därefter får en fråga om vilken typ av nätverk EnergyWatchNet är, välj Hemnätverk. För Windows 8 Klicka på ikonen för trådlösa nätverk som du hittar i systemfältet längst ner till höger på skärmen. Välj EnergyWatchNet eller EW_xxxxxx och klicka på Anslut. 12 EnergyWatch EnergyWatch 13

8 För Mac OS X Klicka på ikonen för trådlösa nätverk längst upp till höger på skärmen. Välj EnergyWatchNet eller EW_xxxxxx från rullgardinsmenyn. 6. Nu ska det se ut så här. Skriv in ditt tidigare noterade EnergyWatch-ID i fältet för EnergyWatch ID. Klicka på Spara. 7. På sidan Inställningar för ditt trådlösa nätverk klickar du på Hitta trådlöst nätverk. När du valt nätverket EnergyWatchNet eller EW_xxxxxx fortsätter du. 3. Vänta 30 sekunder. Datorn behöver tid på sig för att koppla upp sig mot EnergyWatchNet/EW_xxxxxx. Om din dator även är ansluten via nätverks kabel bör du ta ur den nu. OBS! Under tiden som din dator är uppkopplad mot EnergyWatchNet/ EW_xxxxxx kan du inte använda Internet. 4. Skriv in adressen i adressfältet i din webbläsare. 5. Nu ska en inloggningsruta dyka upp. Inloggningsrutan ser olika ut, beroende på vilken webbläsare du använder. Exemplet nedan är hämtat från Internet Explorer 9. Ange admin både som användarnamn och lösenord och klicka därefter på OK. 8. Din datainsamlingsbox söker nu reda på tillgängliga tråd lösa nätverk. I listan som visas väljer du då ditt hemnätverk. I listan som visas väljer du då ditt trådlösa hemnätverk genom att klicka för det. Om ditt trådlösa hemnätverk inte visas i listan första gången klickar du på Upprepa sökning efter trådlösa nätverk. 9. Klicka därefter på Spara och fortsätt. Egenskaperna för det valda nätverket visas då upp enligt bilden här bredvid. 14 EnergyWatch EnergyWatch 15

9 10. Slå in lösenordet/krypteringsnyckeln för ditt trådlösa nätverk i fältet för lösenord. Observera att det är lösenordet för ditt WiFi-nätverk som du ska ange här. Inget annat lösenord! Klicka på Koppla upp. Vänta i 30 sekunder. Datainsamlingsboxen behöver den tiden på sig för att kunna koppla om sig till ditt hemnätverk och släppa kopplingen till din dator. 7. Montera mätögat och placera datainsamlingsboxen. Montera mätögat. 11. Inom kort (högst 1 minut) ska din dator ha släppt kopplingen till EnergyWatchNet och återtagit kopplingen mot ditt normala trådlösa nätverk. Beroende på dina nätverksinställningar och operativsystem (främst Windows XP och Mac) kan det dock hända att datorn inte kopplar upp sig automatiskt mot ditt ordinarie trådlösa nätverk. Du måste då göra det manuellt genom att på vanligt sätt gå in via ikonen för trådlösa nätverk i datorns systemfält och ansluta till önskat nätverk. 12. Kontrollera att datainsamlingsboxen har kopplat upp som den ska genom att trycka på läsögats vita/svarta knapp i någon sekund. Lysdioderna i datainsamlingsboxen (sitter strax bredvid kabelanslutningen) ska då tändas och bete sig så här: Diod ett ska blinka ungefär varje sekund, diod två ska lysa med ett fast sken samt diod tre ska blinka till kort var 2:a 5:e sekund. Observera att om diod två inte lyser med ett fast sken är det mycket troligt att du angivit fel nätverkslösenord och du måste konfigurera om boxen igen. Fortsätt då från punkten a nedan. a: Tryck på den vita/svarta knappen på mätögat eller den vita/ svarta knappen bredvid lysdioderna i datainsamlingsboxen i upp till 10 sekunder. Släpp knappen när tre lysdioder tänts. b: Börja därefter om från början i detta avsnitt (avsnitt 6. Konfigurera datainsamlingsboxen). 13. För att bekräfta att din dator är uppkopplad mot ditt vanliga trådlösa hemnätverk lägger du muspekaren över datorns signalstyrkemätare. Namnet på ditt trådlösa nätverk ska då visas. Lämna datorn och webbläsaren i detta läge och gå till nästa steg i instruktionerna. 16 EnergyWatch EnergyWatch 17 Lossa mätögat från fästbrickan genom att vrida det motsols. Vänd sedan på mätögat och ställ mätögats omkopplare på antingen (IR) Osynligt eller (LED) Synligt beroende på vilken elmätare du ska ansluta EnergyWatch till. Torka av fett och smuts runt mätarens pulsdiod! Håll sedan fästbrickan mot elmätaren och måtta in fästbrickans sikthål mot mätarens diod, beroende på om diodens blink är synligt eller osynligt. Se text på fästbrickan. Avlägsna sedan skyddsfilmen på fästbrickan och tryck fast den så exakt som möjligt. Dioden ska synas i sikthålet.

10 Montera därefter mätögat på fästbrickan med hjälp av bajonettlåsningen genom att vrida medsols. Placering av datainsamlingsboxen. Nu verkar allt fungera som det ska och du kan skruva på locket på datainsamlingsboxen. Om din elmätare sitter inomhus Om elmätaren finns inomhus, eller på annan fukt- och vindskyddad plats, kan du placera datainsamlingsboxen på valfritt sätt. Till exempel ståendes på en hylla eller fastskruvad på väggen. Säkerställ nu att mätögat läser pulserna korrekt genom att trycka på läsögats vita/svarta knapp i cirka 1 sekund. En röd diod på mätögat ska nu börja blinka i takt med din elförbrukning. Vid låg förbrukning kan det dröja några sekunder mellan blinken. Om din elmätare sitter utomhus Datainsamlingsboxen tål svenskt utomhusklimat om den fästs vertikalt på en fasad eller liknande. Det finns två fästhål ett i toppen och ett i botten. Det är dock viktigt att du fäster boxen med sladden nedåt för att minimera risken att fukt tränger in i boxen. Fler bildexempel av olika mätare och var deras pulsdioder sitter hittar du på vattenfall.se/energywatch Där finns även information om respektive elmätares pulsdiod blinkar med synligt (LED) eller osynligt ljus (IR). Extern strömmatning av din EnergyWatch Senare versioner av EnergyWatch har möjlighet att ansluta en extern strömmatning via en micro USB-kontakt ovanpå mätögat. Detta gör att man inte behöver vara orolig för att batterierna skall skall ta slut. Man använder då en vanlig batteriladdare/batterieleminator med micro USBanslutning. Alltså en sådan som man brukar använda för att ladda vanliga mobiltelefoner med (ingår inte i EnergyWatch-paketet). Dock bör du låta de vanliga batterierna sitta kvar i EnergyWatch-lådan. Dessa mätögon känns igen genom att de har en svart knapp på framsidan istället för en vit som i tidigare versioner. Vi rekommenderar att boxen placeras utanför elskåpet då både signalstyrka och batterilivslängd blir bättre. 18 EnergyWatch EnergyWatch 19

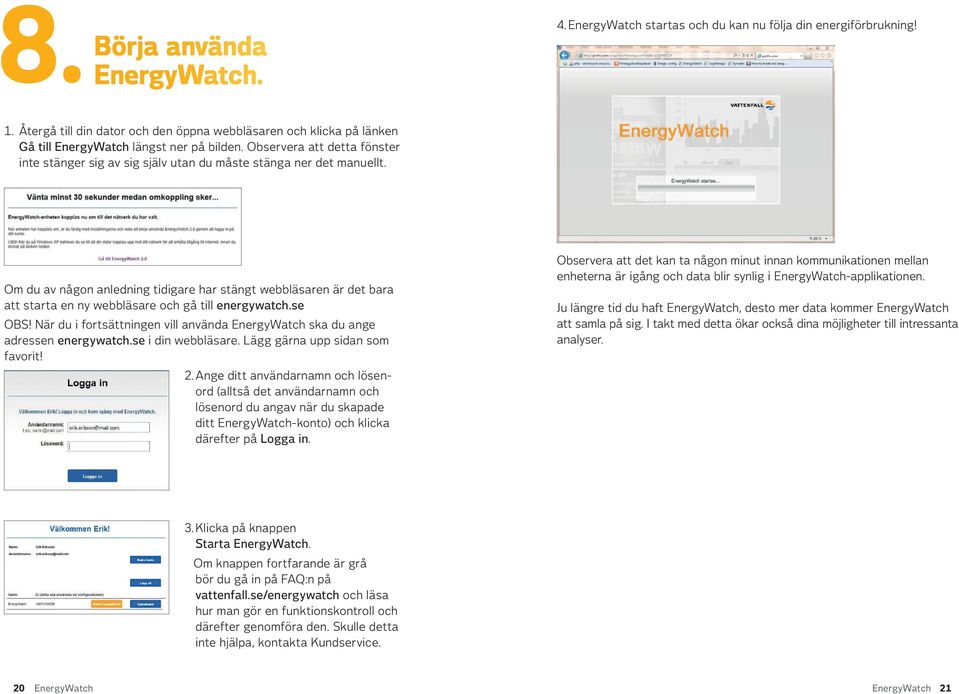

11 8. Börja använda EnergyWatch. 4. EnergyWatch startas och du kan nu följa din energiförbrukning! 1. Återgå till din dator och den öppna webbläsaren och klicka på länken Gå till EnergyWatch längst ner på bilden. Observera att detta fönster inte stänger sig av sig själv utan du måste stänga ner det manuellt. Om du av någon anledning tidigare har stängt webbläsaren är det bara att starta en ny webbläsare och gå till energywatch.se OBS! När du i fortsättningen vill använda EnergyWatch ska du ange adressen energywatch.se i din webbläsare. Lägg gärna upp sidan som favorit! 2. Ange ditt användarnamn och lösenord (alltså det användarnamn och lösenord du angav när du skapade ditt EnergyWatch-konto) och klicka därefter på Logga in. Observera att det kan ta någon minut innan kommunikationen mellan enheterna är igång och data blir synlig i EnergyWatch-applikationen. Ju längre tid du haft EnergyWatch, desto mer data kommer EnergyWatch att samla på sig. I takt med detta ökar också dina möjligheter till intressanta analyser. 3. Klicka på knappen Starta EnergyWatch. Om knappen fortfarande är grå bör du gå in på FAQ:n på vattenfall.se/energywatch och läsa hur man gör en funktionskontroll och därefter genomföra den. Skulle detta inte hjälpa, kontakta Kundservice. 20 EnergyWatch EnergyWatch 21

12 Övrigt. Vad betyder lysdioderna i boxen? Läs om detta på vattenfall.se/energywatch Var försiktig! Installation av EnergyWatch innebär att du befinner dig i närheten av spänningssatta elinstallationer. Se till att du inte kommer i kontakt med spänningssatta elledningar och att du inte skadar kablar eller elmätare i samband med installationen. Information Felsökning. Information om felsökning hittar du på vattenfall.se/energywatch Batterivarning: Det finns risk för explosion om batterierna byts ut mot en felaktig typ, öppnas eller utsätts för ledande material, vätska, öppen låga eller värme (över 50 C). Använd endast alkaliska batterier. Kassera förbrukade eller trasiga batterier i enlighet med batteritillverkarens anvisningar och gällande miljölagstiftning. Trådlösa produkter (med radiosändare): Perific Technologies AB, Kista, Sverige intygar att den här radiofrekvensutrustningen överensstämmer med de huvudsakliga kraven och andra relevanta bestämmelser i direktiv 1995/5/EC. Deklaration om överensstämmelse hämtas från följande webbplats: Använd länken för att hämta CE-deklarationen för överensstämmelse. Miljöinformation om hur produkten ska kasseras: För att bevara våra gemensamma naturresurser och skydda vår hälsa och miljö används den här symbolen av företag och myndigheter för att påminna dig om att elektronisk utrustning, inklusive batterier, inte får kasseras med vanligt hushållsavfall. Ta kontakt med din kommun för mer information om återvinningsstationer. 22 EnergyWatch EnergyWatch 23
