performance by NEXUS NETWORK GPS Antenn Installation Manual

Transkript

1 performance by NEXUS NETWORK GPS Antenn Installation Manual

2 GPS Antenna Svenska 14-1

3 Svenska GPS Antenna 1 Introduktion Montering Placering Installation Specifikationer CE godkännande Garanti

4 GPS Antenna Svenska 1 Introduktion Tack för att du valt en Nexus produkt. I denna manual vill vi hjälpa dig att installera din nya Nexus produkt. Vänligen läs igenom manualen noggrant innan du startar installationen. GPS står för Global positioning System och är ett militärt satellit baserat navigation system öppet för civilt bruk. Systemet ägs och drivs av USA:s transportdepartement US DoT (Department of Transportation) Idag finns det 24 satelliter i 6 omloppsbanor på en höjd av km. Systemet ger information om position, höjd, fart och kurs över grund, varje sekund, 24 timmar om dygnet. För att erhålla en tredimensionell position, skall minst fyra satelliter tas emot. Om höjden är låst kan positionen beräknas med hjälp av tre satelliter. För att erhålla så starka signaler som möjligt, skall GPS-antennen monteras så fritt som möjligt. GPS-antennen innehåller en patch-antenn och en mottagarenhet. Signalerna ut från antennen är NMEA data med information om Position (i Latitud and Longitud), fart och kurs över grund samt tid och datum. 2 Montering 2.1 Placering PS-antennen skall monteras så horisontalt som möjligt och på tillbörligt avstånd från sändande och mottagande antenner. För säkerhetsavstånd, se sidan 4. Antennen måste inte monteras mitt i båten 3-8 mm för de medföljande skruvarna Tillbehörsfäste. Art.nr Tillbehörsfäste. för pullpit fäste. Art.nr OBS! Den minsta tjockleken på den platta antennen skall monteras på är 2mm. Om plattan är tunnare, måste kortare skruvar användas. Om plattan är tjockare än 8mm, använd längre skruvar. De medföljande skruvarna är M4. Använd medföljande borrmall. 14-3

5 Svenska GPS Antenna 3 Installation GPS-antenn bör anslutas till Nexus GPS instrument om ett sådant finns installerat Om en GPS Navigator inte finns eller det är lättare att dra kablarna till Nexus Servern, kan GPS-antennen anslutas till Serverns NMEA-ingång. GPS-antennen kan även anslutas direkt till Nexus Multi Center om den använd utan Nexus Network. Anslutning till GPS Navigator instrumentet (fristående) Skärm Svart Röd 3A Säkr. Anslutning till GPS Navigator instrumentet (I ett Nexus Network) Skärm Nexus Network OBS: När GPS-antennen anslut till GPS Navigator instrumentet, måste du i inställningar ställa in att POSITIONEN skall tas emot via NMEA (se manual för GPS navigatorn). 14-4

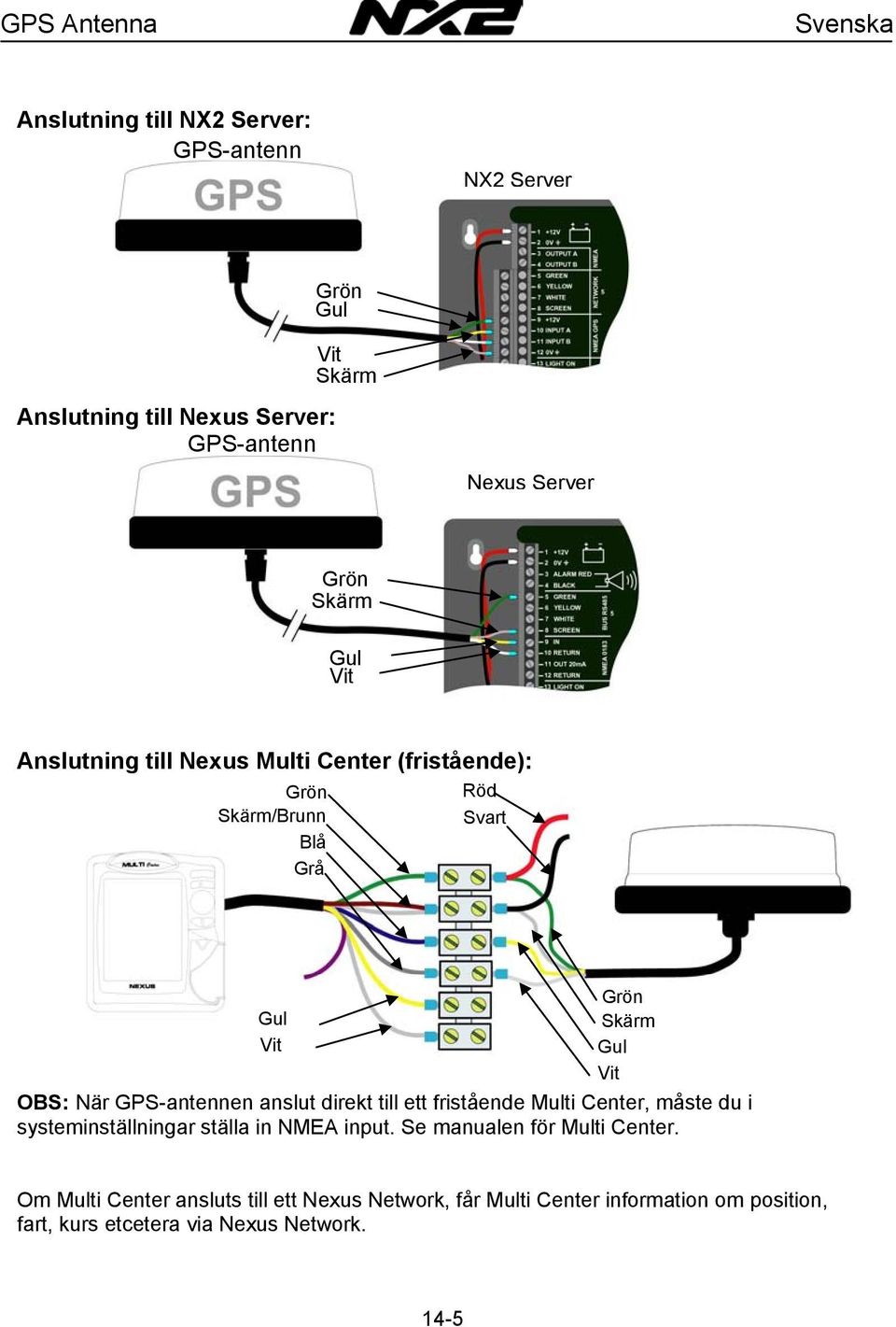

6 GPS Antenna Svenska Anslutning till NX2 Server: GPS-antenn NX2 Server Skärm Anslutning till Nexus Server: GPS-antenn Nexus Server Skärm Anslutning till Nexus Multi Center (fristående): Skärm/Brunn Blå Grå Röd Svart Skärm OBS: När GPS-antennen anslut direkt till ett fristående Multi Center, måste du i systeminställningar ställa in NMEA input. Se manualen för Multi Center. Om Multi Center ansluts till ett Nexus Network, får Multi Center information om position, fart, kurs etcetera via Nexus Network. 14-5

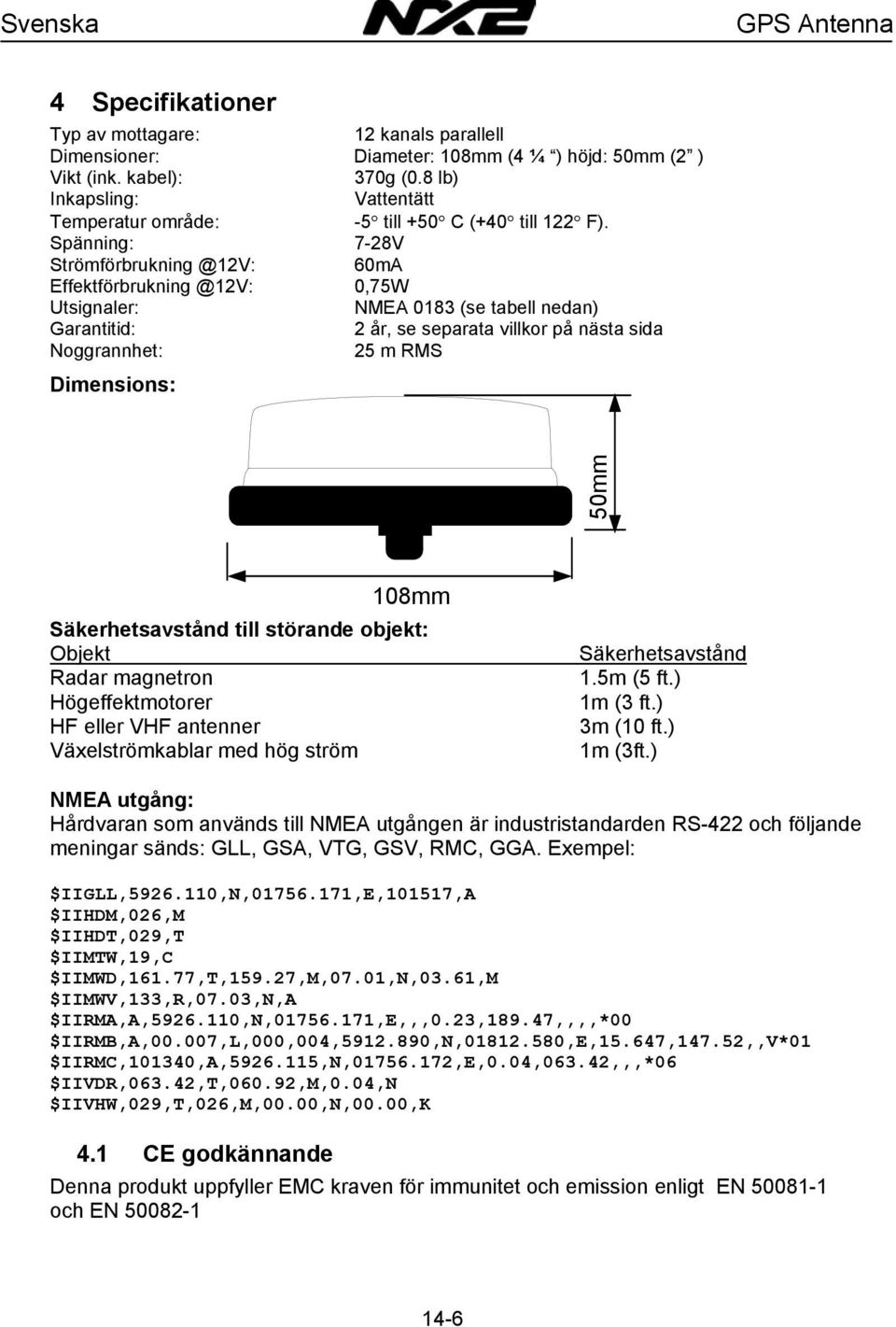

7 Svenska GPS Antenna 4 Specifikationer Typ av mottagare: 12 kanals parallell Dimensioner: Diameter: 108mm (4 ¼ ) höjd: 50mm (2 ) Vikt (ink. kabel): 370g (0.8 lb) Inkapsling: Vattentätt Temperatur område: -5 till +50 C (+40 till 122 F). Spänning: 7-28V 60mA 0,75W Utsignaler: NMEA 0183 (se tabell nedan) Garantitid: 2 år, se separata villkor på nästa sida Noggrannhet: 25 m RMS Dimensions: 50mm 108mm Säkerhetsavstånd till störande objekt: Objekt Radar magnetron Högeffektmotorer HF eller VHF antenner Växelströmkablar med hög ström Säkerhetsavstånd 1.5m (5 ft.) 1m (3 ft.) 3m (10 ft.) 1m (3ft.) NMEA utgång: Hårdvaran som används till NMEA utgången är industristandarden RS-422 och följande meningar sänds: GLL, GSA, VTG, GSV, RMC, GGA. Exempel: $IIGLL, ,N, ,E,101517,A $IIHDM,026,M $IIHDT,029,T $IIMTW,19,C $IIMWD,161.77,T,159.27,M,07.01,N,03.61,M $IIMWV,133,R,07.03,N,A $IIRMA,A, ,N, ,E,,,0.23,189.47,,,,*00 $IIRMB,A,00.007,L,000,004, ,N, ,E,15.647,147.52,,V*01 $IIRMC,101340,A, ,N, ,E,0.04,063.42,,,*06 $IIVDR,063.42,T,060.92,M,0.04,N $IIVHW,029,T,026,M,00.00,N,00.00,K 4.1 CE godkännande Denna produkt uppfyller EMC kraven för immunitet och emission enligt EN och EN

8 GPS Antenna Svenska 5 Garanti ALLMÄNT Alla produkter är utvecklade och tillverkade för att motsvara den yppersta bransch standarden. När produkten är korrekt installerad, handhavd och underhållen, i enlighet med beskrivningen i produktens manual, kommer den att bidra med många års tillförlitlig drift. Utöver produktens tekniska manual kan också vår världsomspännande återförsäljar- och serviceorganisation bistå med ytterligare information och assistans. GARANTIOMFATTNING Garantin täcker reparation av defekta delar som beror av fel hänförda till tillverkningen av produkten. Garantin täcker reservdel samt arbetstid om produkten lämnas in och repareras i det land där produkten inköptes. Garantiperioden framgår av manualen och börjar löpa från den dag produkten inköptes. Ovanstående garanti är tillverkarens enda garanti, vilket innebär att ytterligare villkor ej är tillämpliga på produkten. GARANTIVILLKOR Produktens inköpskvitto med angivet inköpsdatum och ifyllt garantikort måste medfölja för att validera garantikrav som sker enligt procedur beskriven nedan. Produktens garanti är inte möjlig att överföra, utan gäller endast för den ursprungliga köparen. Produktens garantin gäller inte i de fall serienummer saknas, felaktig installation skett, felaktigt elsäkringsförfarande, omständighet förorsakad av felaktigt handhavande, externa orsaker såsom modifieringar eller service utförd av annan än tillverkaren eller av denne auktoriserad distributör eller genom användning utanför de tekniska gränsvärden som specificerats i produktens manual. Tillverkaren, tillverkarens distributörer och återförsäljare är inte ansvarig och kommer inte att kompensera direkta eller indirekta skador som uppkommit p.g.a. felaktigheter i produkten. Tillverkaren är inte heller ansvarig för person skador eller skador på tredje man som uppkommit p g a användning av produkten. Tillverkaren, tillverkarens distributörer och återförsäljare är inte ansvariga för kostnader i samband med sjötester, felsökningar i båtar, etc, oavsett om produkten är under garanti eller inte. Tillverkaren, tillverkarens distributörer och återförsäljare bistår gärna med denna service. Nedlagda kostnader kommer i dessa fall att debiteras köparen i enlighet med gällande priser. Tillverkaren, tillverkarens distributörer och återförsäljare reserverar sig rätten att, i de fall reparation ej är möjlig att genomföra inom en rimlig tidsperiod, byta ut felaktiga returnerade produkter under garantiperioden, med närmast motsvarande ersättningsprodukt. GARANTIPROCEDUR Produkten skall returneras till Tillverkaren, tillverkarens distributör eller återförsäljare i det land där produkten inköpts. Giltiga garantikrav kommer då att ersättas utan kostnad. Alternativt kan produkter som används i annat land än inköpslandet, lämnas in till den lokala nationella distributören eller återförsäljaren. Giltiga garantikrav kommer då att ersättas utan kostnad. Giltiga garantikrav kommer även då att ersättas i form av reservdelar, men arbetstid och eventuellt tillkommande kostnader för frakt kommer att debiteras köparen i enlighet med gällande priser. FÖRBEHÅLL Sunt förnuft gäller vid användning av navigationsutrustning och tillverkarens produkter skall endast ses som ett navigationshjälpmedel. Tillverkaren förbehåller sig rätten att ändra produktens specifikation. 14-7

9 Svenska GPS Antenna 14-8

10 GPS Antenna Svenska Copyright : Silva Sweden AB Kuskvägen 4, Sollentuna, Sweden Tel: +46 -(0) Fax: +46 -(0) Edition
