1 Quick Startup guide för Seapilot AIS:er Rev. 1.0 (140416)

2 Kom igång med Seapilot AIS (Powerboat och Sailboat) Vad finns i lådan? Med i lådan till AIS Powerboat så skall du finna: 1 x AIS transponder AIS Powerboat (se bilden nedan). 1 x BNC till UHF adapter (för anslutning av VHF antenn) 1 x DC/Datakabel 1 x USB kabel (mini USB till vanlig USB) 1 x CD med bl.a. installationsprogram för MMSI- nummer etc. Med i lådan till AIS Sailboat så skall du finna: 1 x AIS transponder AIS Powerboat+ (se bilden nedan). 1 x BNF till UHF adapter (för anslutning av VHF antenn) 1 x DC/Datakabel 1 x USB kabel (mini USB till vanlig USB) 1 x CD med bl.a. installationsprogram för MMSI- nummer etc. 1 x RG-58 kabel (2m) med FME till UHF kontakter (För anslutning mot befintlig VHF-radio). I paketet AIS Powerboat inkl. kombinationsantenn (AU-2) så skall förutom ovan saker dessutom en kombinationsantenn finnas med. (antennen kan ligga utanför lådan): I paketet AIS Sailboat inkl. GPS antenn (RV-76) så skall förutom ovan saker dessutom en GPS antenn finnas med (antennen ligger utanför lådan):

3 Anslutning av antenner till AIS Powerboat Generell anslutning: AIS Powerboat Till VHF antenn (använd medföljande BNC-UHF adapter). Till GPS antenn (TNC kontakt) Anslutning av kombinationsantenn (AU-2) : Anslutning av separata VHF- och GPS-antenner: AIS Powerboat Kombinationsantenn AIS Powerboat VHF-antenn T.ex. AC Marine CX4 GPS-antenn

4 Anslutning av antenner och VHF-radio till AIS Sailboat Generell anslutning: AIS Sailboat Till VHF radio (använd medföljande 2m RG-58 kabel m. kontakter). Till VHF antenn (använd medföljande BNC-UHF adapter). Till GPS antenn (TNC kontakt) Anslutning av enheter med AIS Sailboat: AIS Sailboat Bef. VHF-antenn Bef. VHF-radio GPS-antenn Medföljande kabel till AIS Sailboat 1 x 2m RG-58 kabel m. kontakter FME & UHF. Bef. VHF-antennkabel i båten Kabel, 5m, RG-58, sitter i GPS-antennen

5 Anslutning av spänning samt externa enheter via NMEA0183 Generell anslutning: Bilden visar AIS Sailboat NOTERA! För anslutningar mer i detalj mot andra enheter (NMEA0183 ). Vänligen se de enskilda enheternas manualer. NMEA2000* USB till dator *Även om möjlighet till anslutning via NMEA2000 finns, så rekommenderar True Heading att anslutning mot externa enheter göres via NMEA0183!! NOTERA! NMEA2000 kabel medföljer EJ! Medföljande DC/Datajabel GRÅ (NMEA UT - Tx-A) GUL (NMEA UT -Tx-B) Till VHF radio (denna anslutning finns ENDAST i AIS Powerboat+) VHF antenn (BNC) GPS Antenn (TNC) Till NMEA 0183 mottagande enheter t.ex plotter. Se även särskilt dokument på TH s hemsida. VIOLETT GRÖN Till extern Silentknapp (se nästa sida) VIT GRÖN Till extern LED för Silentknapp (se nästa sida) Kapa och isolera ledare som inte används RÖD ORANGE SVART BLÅ 9-32VDC 0VDC

6 Anslutning till ett NMEA2000 nätverk Att tänka på vid anslutning till NMEA2000 nätverk: Bilden visar AIS Sailboat AIS Powerboat och AIS Powerboat+ skall anslutas som s.k. drop-enheter. Drop -kabeln till AIS enheten får vara högst 6m mellan AIS och NMEA2000 backbone. Det sitter inget ändmotstånd i AIS enheten. NMEA2000 nätverket måste spänningsmatas (12VDC) separat. NMEA2000 backbone MÅSTE ha ett ändmotstånd på var sin sida av NMEA2000 backbone. Spänningsmatning av själva AIS enheten göres enligt föreg. sida: Anslutning av spänning samt externa enheter NMEA2000 kablage, T-kopplingar och/eller ändmotstånd medföljer ej i AIS paketen. NMEA2000 LEN värde AIS Powerboat =1** NMEA2000 LEN värde AIS Powerboat+ = 1** **För mer information om LEN värden samt om NMEA2000 i allmänhet, vänligen kontakta din lokala auktoriserad NMEA2000 installatör. NMEA2000* Anslutning NMEA2000 Dropkabel Får vara högst 6m RÖD ORANGE SVART BLÅ 9-32VDC 0VDC NMEA2000 Ändmotstånd 120 Ohm NMEA2000 Backbone NMEA2000 T-koppling NMEA2000 Spänningsmatning NMEA2000 Ändmotstånd 120 Ohm *Även om möjlighet till anslutning via NMEA2000 finns, så rekommenderar True Heading att anslutning mot externa enheter göres via NMEA0183!! 9-16VDC 0VDC

7 Anslutning av extern Silentknapp Bilden visar AIS Sailboat NMEA2000 USB till dator Till VHF radio VHF antenn (BNC) GPS Antenn (TNC) Förslag på momentanknapp med inbyggd LED är ELFA art# , sid 998 i ELFA katalogen. Återfjädrande tryckknapp VIOLETT GRÖN Kapa och isolera ledare som inte används RÖD ORANGE SVART BLÅ 9-32VDC 0VDC

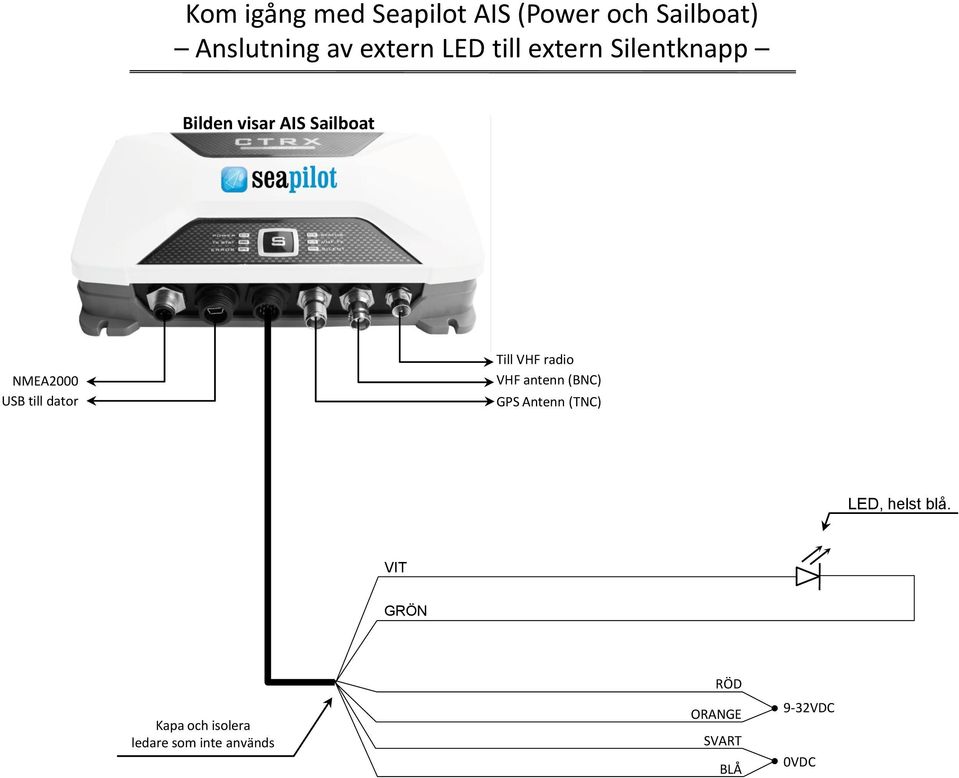

8 Anslutning av extern LED till extern Silentknapp Bilden visar AIS Sailboat NMEA2000 USB till dator Till VHF radio VHF antenn (BNC) GPS Antenn (TNC) LED, helst blå. VIT GRÖN Kapa och isolera ledare som inte används RÖD ORANGE SVART BLÅ 9-32VDC 0VDC

9 Allmänt samt programmet proais2 Vad behövs för att AIS transpondern skall sända sin information? För att AIS transpondern skall kunna sända sin data (den tar alltid emot AIS data från andra så länge du har ett väl fungerande VHF-antennsystem) så måste AIS transpondern ha: Tillräckligt med spänning (minst 10VDC). Ett väl fungerande VHF-antennsystem. D.v.s. att din VHF-antenn, kabeln till VHF-antennen samt kablar och kontakter MÅSTE fungera på ett bra sätt. Använd programmet proais2 för att kontrollera ditt VHF antennsystem (se kommande sidor). En fungerande GPS-antenn. Programmet proais2 ger dig information om hur bra din GPS-antenn fungerar (se kommande sidor). Lite olika uppgifter programmerad i sig såsom: MMSI nummer Call sign Namn på båten (vilket skall skrivas med A-Z och inga konstiga tecken såsom */ -, etc. Ungefärlig placering i hela metrar vart GPS-antennen som är kopplad till din AIS sitter på båten (se kommande sidor) Installera programmet som medföljer; proais2 : 1. På CD-skivan som följer med finner du proais2 här: x:\cd GRAPHENE\Other\Setup Sotfware\ProAIS2\Windows. Där x är skivbilden. 2. Klicka på SETUP och följ sedan instruktionerna för att installera programmet på datorn.

10 Så här gör du för att programmera din AIS transponder: 1. Se till att din dator är ansluten till internet!! Kom igång med Seapilot AIS (Power och Sailboat) Programmera dina uppgifter 2. Anslut AIS enheten direkt i datorn med den medföljande USB kabeln. NOTERA! Om du ansluter din AIS till USB ingången på datorn UTAN att spänningsmata den med 10-32VDC, så kommer du att kunna programmera din AIS MEN, AIS enheten kommer inte att sända någon AIS data (den behöver ha minst 11.2VDC). Alternativt är att ansluta AIS enheten till 10-32VDC och USB-ingången i datorn samtidigt. När yttre spänning ansluts kan AIS enheten sända sin AIS data. 3. När USB anslutningen är gjord mellan datorn och AIS enheten så kommer datorn att leta efter drivrutiner på internet till AIS enheten. Avvakta tills din dator säger att installationen av drivrutiner är klart. 4. Starta programmet proais2. 5. Du kommer nu att få upp bilden till höger. 6. Om inte din AIS transponder syns som ett alternativ, klicka på drop down listan och välj din transponder. 7. Klicka på Connect. 8. Nu skall du anslutas med baud. Du kan se längst ner till vänster i bild när du är ansluten (se nedan textexempel): x Där x är den COM port AIS enheten är ansluten till.

11 Forts. Programmera din AIS transponder: 9. Skriv in dina uppgifter i fälten. Ship s namn Call Sign MMSI number 10. Välj typ av fartyg under Vessel Type:. Klicka på drop down-listen för att se valen. 11. Fyll i ungefärlig placering i hela metrar vart din GPS antenn är placerad på båten (se bilden). 12. OM du vill låta AIS enheten skicka ut GPS data såsom position, SOG och COG, till t.ex. din dator och ditt navigationsprogram, klicka i främst rutan med RMC uppe till höger. 13. Vår rekommendation är att inte klicka i rutan Enable SBAS. 14. Ändra INTE dessa parametrar. Kom igång med Seapilot AIS (Power och Sailboat) Programmera dina uppgifter 15. När alla uppgifter är ifyllda, klicka på. 16. Du kommer nu få en varningstext. Verifiera ditt MMSI nummer och klicka på om MMSI numret är korrekt.

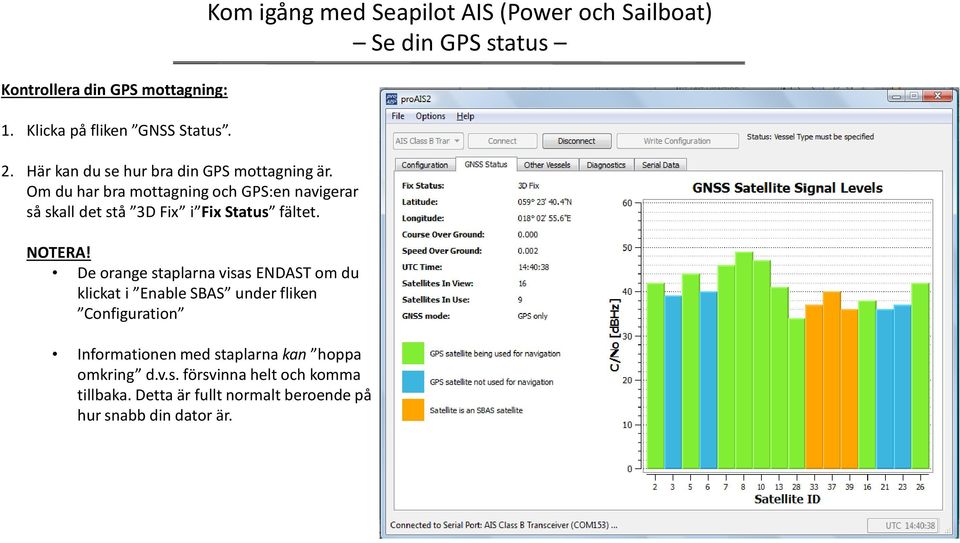

12 Kontrollera din GPS mottagning: 1. Klicka på fliken GNSS Status. 2. Här kan du se hur bra din GPS mottagning är. Om du har bra mottagning och GPS:en navigerar så skall det stå 3D Fix i Fix Status fältet. NOTERA! De orange staplarna visas ENDAST om du klickat i Enable SBAS under fliken Configuration Kom igång med Seapilot AIS (Power och Sailboat) Se din GPS status Informationen med staplarna kan hoppa omkring d.v.s. försvinna helt och komma tillbaka. Detta är fullt normalt beroende på hur snabb din dator är.

13 Se vad som finns runt omkring dig: 1. Klicka på fliken Other Vessels. 2. Här kan du se andra fartyg/båtar som har AIS transpondrar (Klass A och Klass B) och som skickar sin information till dig. Kom igång med Seapilot AIS (Power och Sailboat) Se information från andra båtar/fartyg

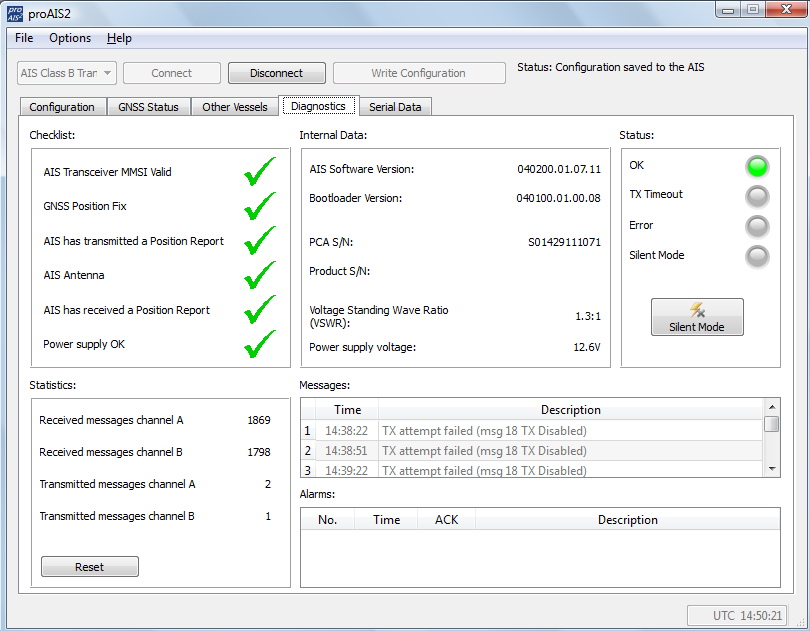

14 Hur mår din AIS och ditt VHF antennsystem: 1. Klicka på fliken Diagnostics. 2. Här kan du nu se hur din AIS mår. D.v.s. om den sänder som den skall och om den inte sänder så kan du få ett hum om varför den inte sänder (VHF antenn problem?) NOTERA!: Det tar upp till 3 minuter innan din AIS sänder första gången om du går under 2 knop! Din spänning Power supply voltage, måste vara över 10.0VDC för att din AIS skall sända. Om ditt VHF antennsystem är dåligt (kablar, kontakter, och/eller VHF antennen) så kommer din AIS inte att sända. Värdet Voltage Standing Wave Ratio (VSWR) får högst vara 2.0:1. Om detta värde är större än 2.0:1 t.ex. 2.6:1 så bör du titta över ditt VHF antennsystem: Kom igång med Seapilot AIS (Power och Sailboat) Diagnostiken på din AIS transponder I detta exempel ser man inte något värde i Product S/N. Detta beror på att ovan bild är tagen från en demoenhet som inte har produktserienumret programmerat. Du borde ha samma serienummer här som det stod på lådan AIS enheten låg i. OM man aktiverar Silent Mode genom att klicka på knappen i programmet så MÅSTE man avaktivera Silent Mode i programmet. Man kan inte stänga av Silent Mode från AIS enheten om Silent Mode är aktiverat i programmet!

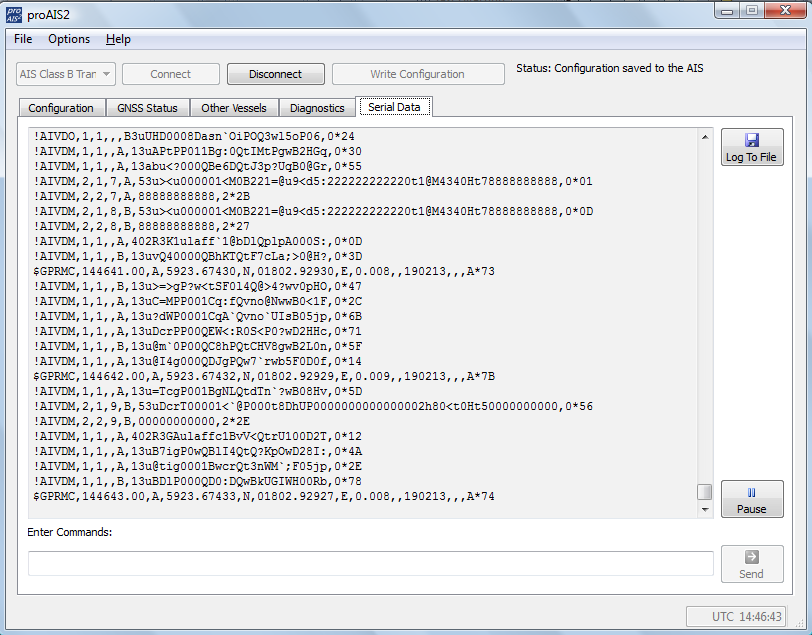

15 Seriedata Seriedata: 1. Klicka på fliken Serial Data. 2. Här kan du se vilken information (rådata) som din AIS skickar ut till andra AIS:er.
