1 Aktiv DVB-T Inomhus Antenn SRT ANT 12 Användarmanual

2 1.0 Introduktion Tack för att du väljer STRONG SRT ANT 12 DVB-T antennen. Denna antenn är speciellt designad till användning för mottagning av digital jordiska signaler från luften. Den kan bli kopplad till vilken Digital jordisk mottagare som helst (DVB-T), och är designad för INOMHUS bruk endast. Denna DVB-T antenn är en aktiv typ av antenn, den har en inbyggd låg ljuds förstärkare som förstärker mottagarens signaler för bättre utförande. Vi rekommenderar att du noggrant läser manualen innan du installerar antennen, det hjälper dig med att få ut antennens bästa utförande. Specifikationer: Frekvens räckvidd: Ökning: RF utgång: Styrke tillförsel: VHF 47 ~ 230 MHz, UHF 470 ~ 870 MHz 45 db för VHF och UHF 75 Ohm 5 V DC 100 ma via antenn anslutningen av den digitala jordiska mottagaren eller 9 V DC 100 ma via extern 230 V AC till DC adapter Svenska Special delar: I Inbyggt teknisk låg ljud förstärkare IHög riktningsförmåga: optimerad riktning till över sändaren och reducerar upptagningen av störande signaler 2.0 Paketets innehåll SRT ANT 12 - Aktiv DVB-T inomhus antenn Fast kapitel Horisontell / vertikal installations mekanism Koaxial kabel 2 meter Adapter Användnings manual

Denna DVB-T antenn är en aktiv typ av antenn, den har en inbyggd låg ljuds förstärkare som förstärker mottagarens signaler för bättre utförande.

3 Main unit Standing Unit Coaxial Cable Adaptor 3.0 Säkerhets instruktioner Använd endast de original tillbehören som är med Innan du gör några anslutningar: koppla ifrån föremålen från 230 V huvud styrkan för att undvika elektriska stötar under installationen Kort omkrets i den koaxiala kabeln kan orsaka permanent skada på din Digitala mottagare Installera aldrig antennen utomhus eller i rum som badrum Använd aldrig AC adapter med fel specifikationer, det kan orsaka permanent skada på din antenn, eller din Digitala mottagare. Kolla alltid volten och polarisationen på adaptern innan du ansluter den 4.0 Ansluta antennen 1. Kolla om sändningen i ditt land är horisontell eller vertikal polariserad 2. Klicka i antennen i plast hållaren som bilden visar 3. Koppla ifrån din Digital mottagare från 230 V huvud styrkan 4. Anslut den medföljande koaxial kabeln till din antenn: tryck försiktigt inre delen av kabeln in till Hon-F anslutningen på baksidan av antennen. Vrid höljet medurs med händerna tills den är fast 5. Anslut den andra sidan av den koaxiala kabeln till din Digitala mark mottagare. Normallt är ingången på din mottagare markerad ANT (in) eller RF (in). Hänvisa till manualen för din Digitala mark mottagare 6. Anslut din Digitala mark mottagare till 230 V huvud styrkan 2

installationen Kort omkrets i den koaxiala kabeln kan orsaka permanent skada på din Digitala mottagare Installera aldrig antennen utomhus eller i rum som badrum Använd aldrig AC adapter med fel

4 (H-Broadcast) antenna mounted H (V-Broadcast) antenna mounted V (Upright) Rear View Digital TV Svenska SCART Cable Coaxial Cable Standing (Vertical) Digital Set Top Box (DVB-T) AC/DC Adaptor 230 V wall outlet 5.0 Installation av Antennen A. För att sätta på antennen med Digital Jordisk Mottagare 1. Sätt på TV: n och din Digitala Jordiska Mottagare. 2. Tryck [MENY] knappen på kontrollen till den Digitala jordiska mottagaren. Kolla uppsättningen eller installations menyn av din mottagare om antennen är satt på ON. Hänvisa till din manual för din Digitala jordiska mottagare. 3. Välj i menyn av din mottagare fältet som visar signal nivå indikatorn. 3

Sätt på TV: n och din Digitala Jordiska Mottagare. 2. Tryck [MENY] knappen på kontrollen till den Digitala jordiska mottagaren.

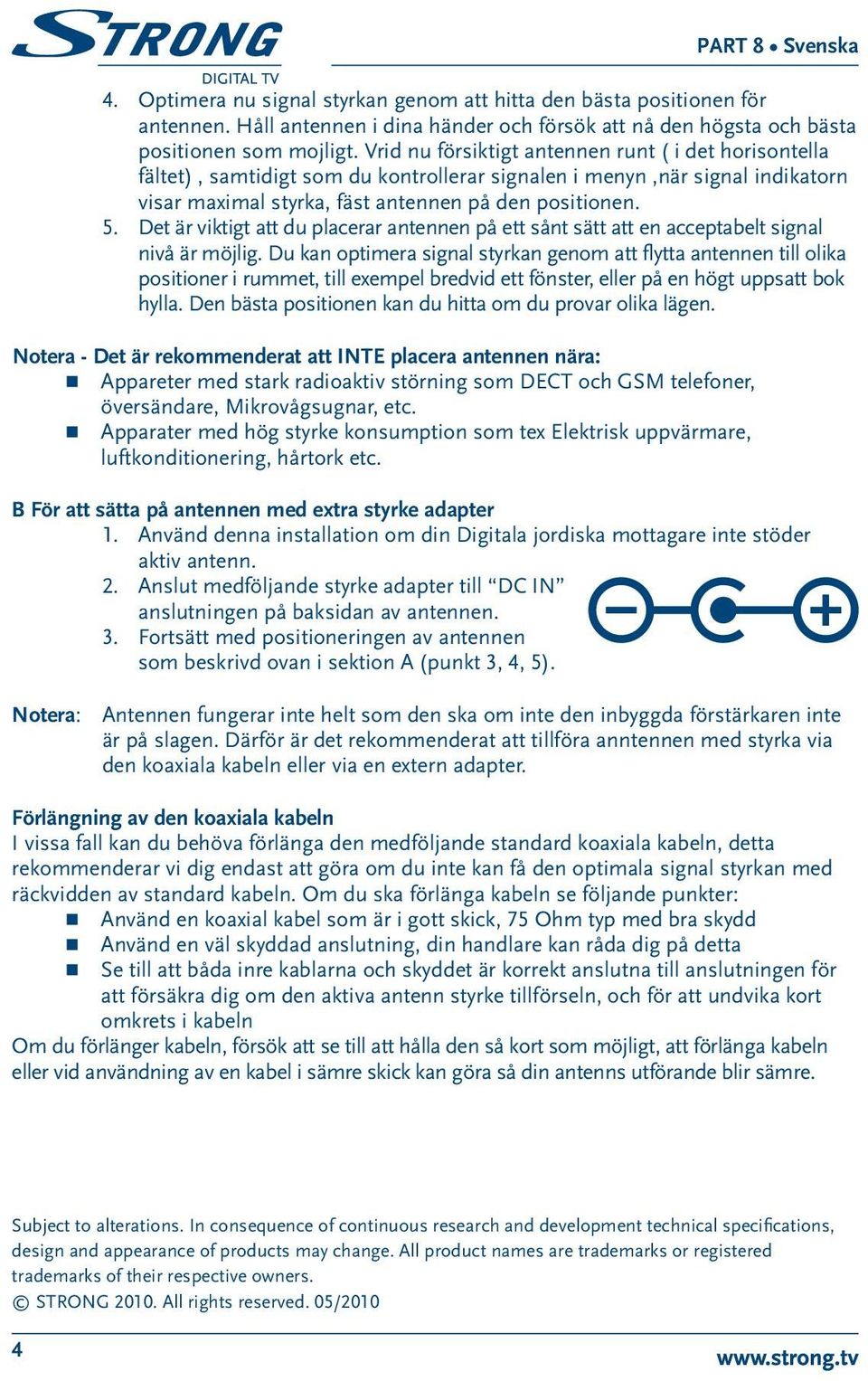

5 4. Optimera nu signal styrkan genom att hitta den bästa positionen för antennen. Håll antennen i dina händer och försök att nå den högsta och bästa positionen som mojligt. Vrid nu försiktigt antennen runt ( i det horisontella fältet), samtidigt som du kontrollerar signalen i menyn,när signal indikatorn visar maximal styrka, fäst antennen på den positionen. 5. Det är viktigt att du placerar antennen på ett sånt sätt att en acceptabelt signal nivå är möjlig. Du kan optimera signal styrkan genom att flytta antennen till olika positioner i rummet, till exempel bredvid ett fönster, eller på en högt uppsatt bok hylla. Den bästa positionen kan du hitta om du provar olika lägen. Notera - Det är rekommenderat att INTE placera antennen nära: Appareter med stark radioaktiv störning som DECT och GSM telefoner, översändare, Mikrovågsugnar, etc. Apparater med hög styrke konsumption som tex Elektrisk uppvärmare, luftkonditionering, hårtork etc. B För att sätta på antennen med extra styrke adapter 1. Använd denna installation om din Digitala jordiska mottagare inte stöder aktiv antenn. 2. Anslut medföljande styrke adapter till DC IN anslutningen på baksidan av antennen. 3. Fortsätt med positioneringen av antennen som beskrivd ovan i sektion A (punkt 3, 4, 5). Notera: Antennen fungerar inte helt som den ska om inte den inbyggda förstärkaren inte är på slagen. Därför är det rekommenderat att tillföra anntennen med styrka via den koaxiala kabeln eller via en extern adapter. Förlängning av den koaxiala kabeln I vissa fall kan du behöva förlänga den medföljande standard koaxiala kabeln, detta rekommenderar vi dig endast att göra om du inte kan få den optimala signal styrkan med räckvidden av standard kabeln. Om du ska förlänga kabeln se följande punkter: Använd en koaxial kabel som är i gott skick, 75 Ohm typ med bra skydd Använd en väl skyddad anslutning, din handlare kan råda dig på detta Se till att båda inre kablarna och skyddet är korrekt anslutna till anslutningen för att försäkra dig om den aktiva antenn styrke tillförseln, och för att undvika kort omkrets i kabeln Om du förlänger kabeln, försök att se till att hålla den så kort som möjligt, att förlänga kabeln eller vid användning av en kabel i sämre skick kan göra så din antenns utförande blir sämre. Subject to alterations. In consequence of continuous research and development technical specifications, design and appearance of products may change. All product names are trademarks or registered trademarks of their respective owners. STRONG All rights reserved. 05/2010 4

Det är viktigt att du placerar antennen på ett sånt sätt att en acceptabelt signal nivå är möjlig.
