TSR200 Digital Satellit Mottagare. Look, Listen & Live. Quickguide

Transkript

1 TSR200 Digital Satellit Mottagare Quickguide Look, Listen & Live

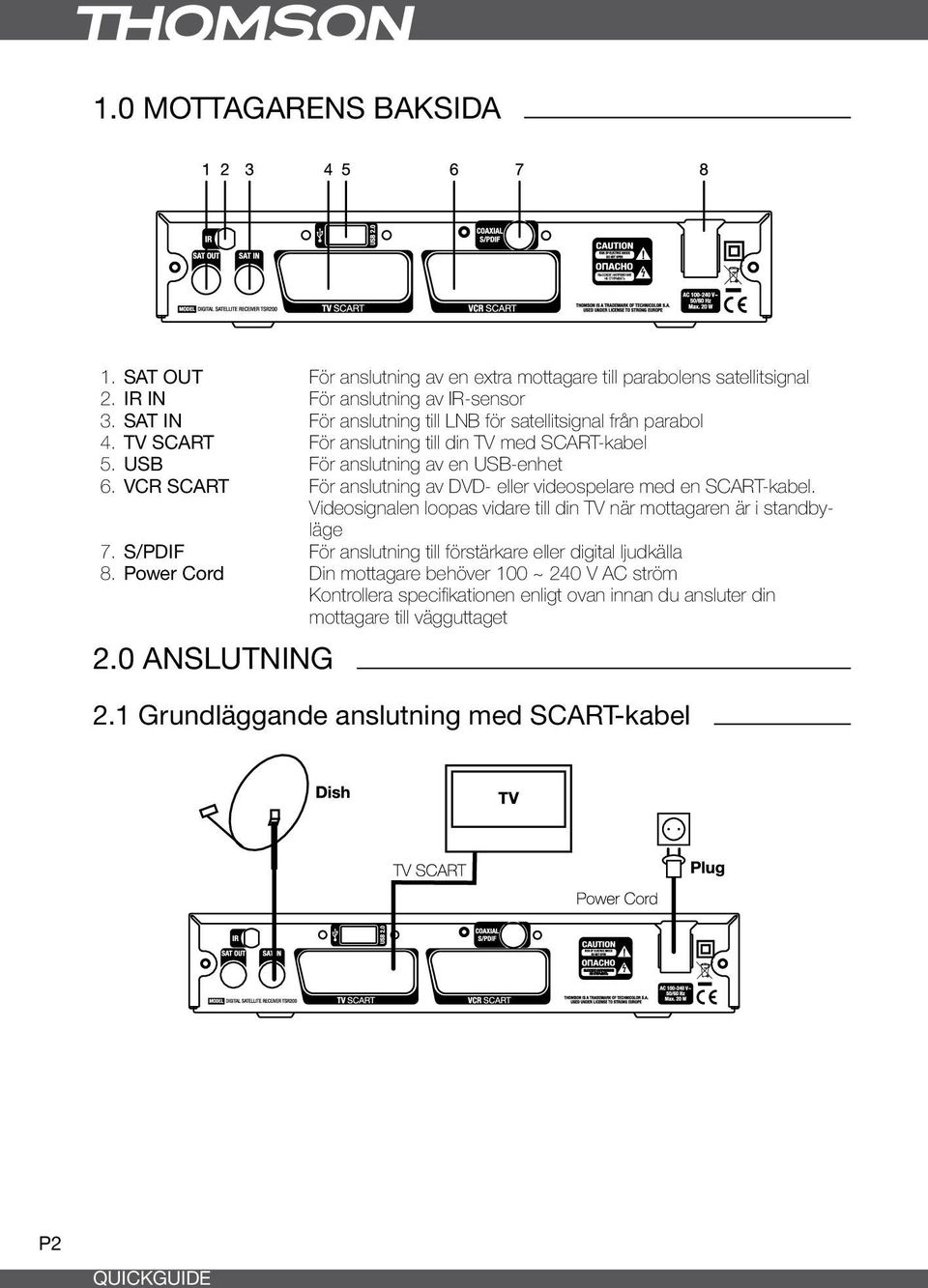

2 1.0 Mottagarens baksida 1. SAT OUT För anslutning av en extra mottagare till parabolens satellitsignal 2. IR IN För anslutning av IR-sensor 3. SAT IN För anslutning till LNB för satellitsignal från parabol 4. TV SCART För anslutning till din TV med SCART-kabel 5. USB För anslutning av en USB-enhet 6. VCR SCART För anslutning av DVD- eller videospelare med en SCART-kabel. Videosignalen loopas vidare till din TV när mottagaren är i standbyläge 7. S/PDIF För anslutning till förstärkare eller digital ljudkälla 8. Power Cord Din mottagare behöver 100 ~ 240 V AC ström Kontrollera specifikationen enligt ovan innan du ansluter din mottagare till vägguttaget 2.0 Anslutning 2.1 Grundläggande anslutning med SCART-kabel P2

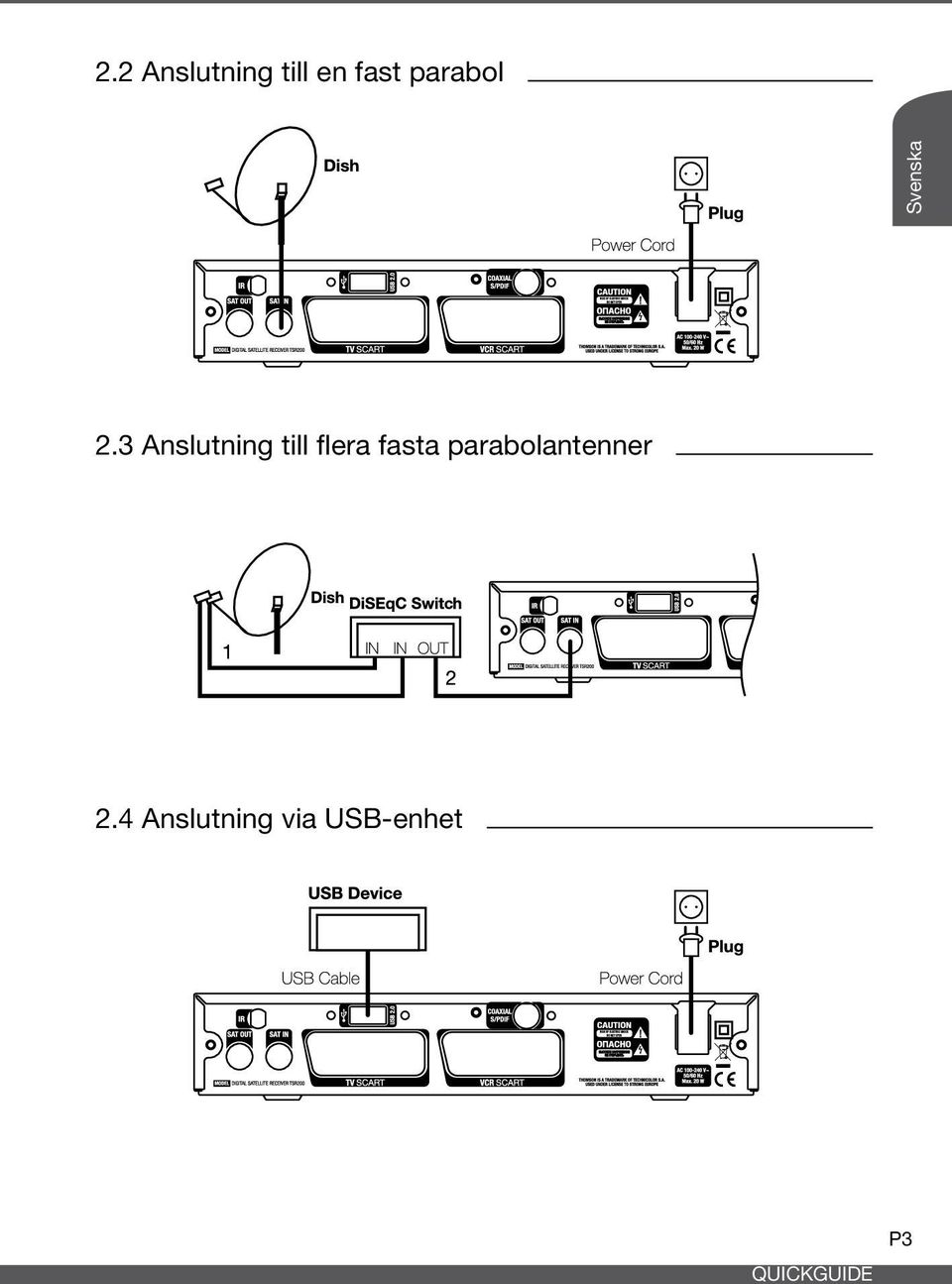

3 2.2 Anslutning till en fast parabol Svenska 2.3 Anslutning till flera fasta parabolantenner 2.4 Anslutning via USB-enhet P3

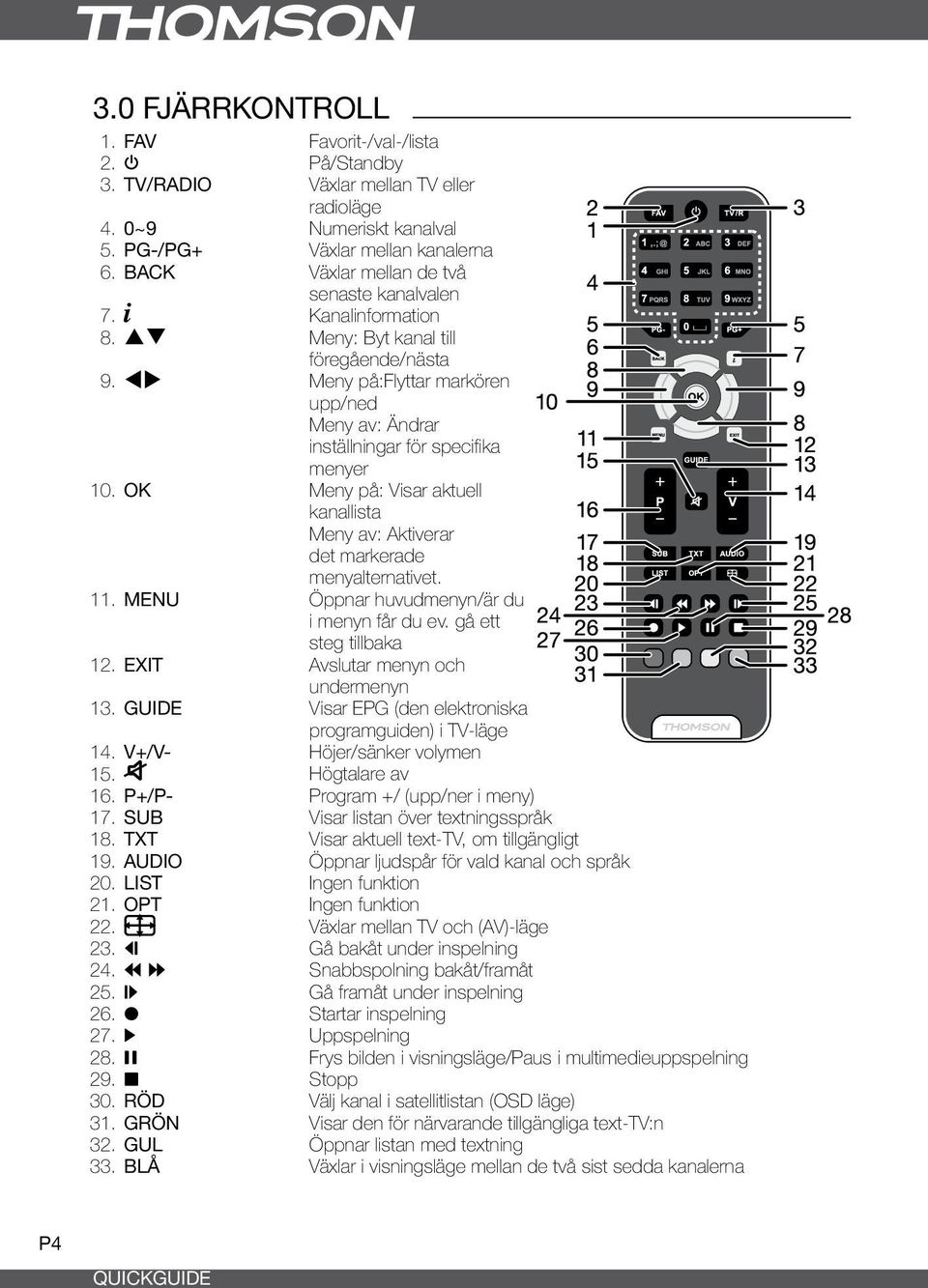

4 3.0 Fjärrkontroll 1. FAV Favorit-/val-/lista 2. q På/Standby 3. TV/RADIO Växlar mellan TV eller radioläge 4. 0~9 Numeriskt kanalval 5. PG-/PG+ Växlar mellan kanalerna 6. BACK Växlar mellan de två senaste kanalvalen 7. Kanalinformation 8. pq Meny: Byt kanal till föregående/nästa 9. tu Meny på:flyttar markören upp/ned Meny av: Ändrar inställningar för specifika menyer 10. OK Meny på: Visar aktuell kanallista Meny av: Aktiverar det markerade menyalternativet. 11. MENU Öppnar huvudmenyn/är du i menyn får du ev. gå ett steg tillbaka 12. EXIT Avslutar menyn och undermenyn 13. GUIDE Visar EPG (den elektroniska programguiden) i TV-läge 14. V+/V- Höjer/sänker volymen 15. Högtalare av 16. P+/P- Program +/ (upp/ner i meny) 17. SUB Visar listan över textningsspråk 18. TXT Visar aktuell text-tv, om tillgängligt 19. AUDIO Öppnar ljudspår för vald kanal och språk 20. LIST Ingen funktion 21. OPT Ingen funktion 22. Växlar mellan TV och (AV)-läge 23. : Gå bakåt under inspelning Snabbspolning bakåt/framåt 25. " Gå framåt under inspelning Startar inspelning Uppspelning Frys bilden i visningsläge/paus i multimedieuppspelning Stopp 30. RÖD Välj kanal i satellitlistan (OSD läge) 31. GRÖN Visar den för närvarande tillgängliga text-tv:n 32. GUL Öppnar listan med textning 33. BLÅ Växlar i visningsläge mellan de två sist sedda kanalerna P4

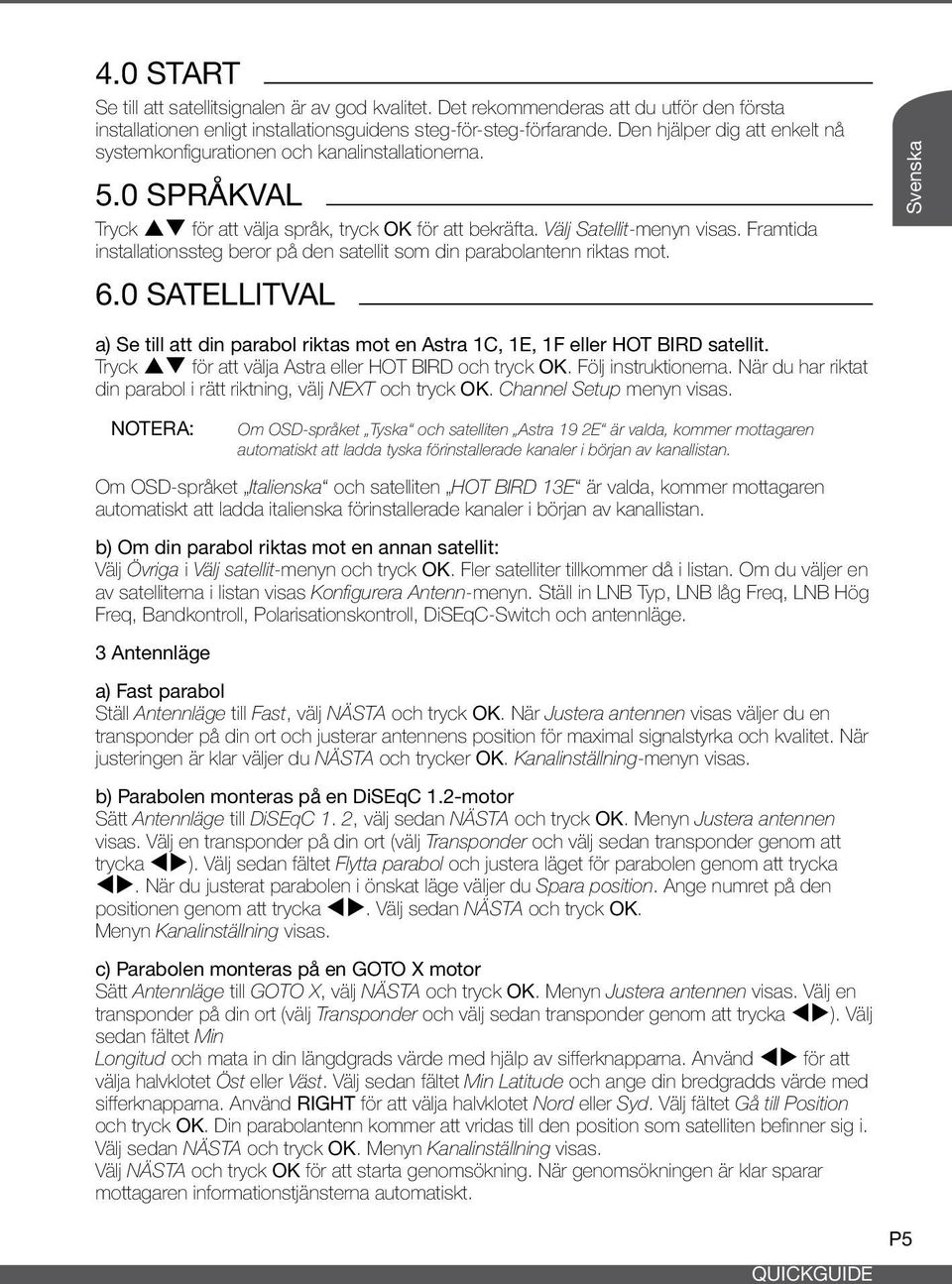

5 4.0 Start Se till att satellitsignalen är av god kvalitet. Det rekommenderas att du utför den första installationen enligt installationsguidens steg-för-steg-förfarande. Den hjälper dig att enkelt nå systemkonfigurationen och kanalinstallationerna. 5.0 Språkval Tryck pq för att välja språk, tryck OK för att bekräfta. Välj Satellit-menyn visas. Framtida installationssteg beror på den satellit som din parabolantenn riktas mot. 6.0 Satellitval Svenska a) Se till att din parabol riktas mot en Astra 1C, 1E, 1F eller HOT BIRD satellit. Tryck pq för att välja Astra eller HOT BIRD och tryck OK. Följ instruktionerna. När du har riktat din parabol i rätt riktning, välj NEXT och tryck OK. Channel Setup menyn visas. Notera: Om OSD-språket Tyska och satelliten Astra 19 2E är valda, kommer mottagaren automatiskt att ladda tyska förinstallerade kanaler i början av kanallistan. Om OSD-språket Italienska och satelliten HOT BIRD 13E är valda, kommer mottagaren automatiskt att ladda italienska förinstallerade kanaler i början av kanallistan. b) Om din parabol riktas mot en annan satellit: Välj Övriga i Välj satellit-menyn och tryck OK. Fler satelliter tillkommer då i listan. Om du väljer en av satelliterna i listan visas Konfigurera Antenn-menyn. Ställ in LNB Typ, LNB låg Freq, LNB Hög Freq, Bandkontroll, Polarisationskontroll, DiSEqC-Switch och antennläge. 3 Antennläge a) Fast parabol Ställ Antennläge till Fast, välj NÄSTA och tryck OK. När Justera antennen visas väljer du en transponder på din ort och justerar antennens position för maximal signalstyrka och kvalitet. När justeringen är klar väljer du NÄSTA och trycker OK. Kanalinställning-menyn visas. b) Parabolen monteras på en DiSEqC 1.2-motor Sätt Antennläge till DiSEqC 1. 2, välj sedan NÄSTA och tryck OK. Menyn Justera antennen visas. Välj en transponder på din ort (välj Transponder och välj sedan transponder genom att trycka tu). Välj sedan fältet Flytta parabol och justera läget för parabolen genom att trycka tu. När du justerat parabolen i önskat läge väljer du Spara position. Ange numret på den positionen genom att trycka tu. Välj sedan NÄSTA och tryck OK. Menyn Kanalinställning visas. c) Parabolen monteras på en GOTO X motor Sätt Antennläge till GOTO X, välj NÄSTA och tryck OK. Menyn Justera antennen visas. Välj en transponder på din ort (välj Transponder och välj sedan transponder genom att trycka tu). Välj sedan fältet Min Longitud och mata in din längdgrads värde med hjälp av sifferknapparna. Använd tu för att välja halvklotet Öst eller Väst. Välj sedan fältet Min Latitude och ange din bredgradds värde med sifferknapparna. Använd RIGHT för att välja halvklotet Nord eller Syd. Välj fältet Gå till Position och tryck OK. Din parabolantenn kommer att vridas till den position som satelliten befinner sig i. Välj sedan NÄSTA och tryck OK. Menyn Kanalinställning visas. Välj NÄSTA och tryck OK för att starta genomsökning. När genomsökningen är klar sparar mottagaren informationstjänsterna automatiskt. P5

6 THOMSON is a trademark of TECHNICOLOR S.A. used under license to STRONG Europe
