DMR-180/184/188 SNABBMANUAL

Transkript

1 DMR-180/184/188 SNABBMANUAL

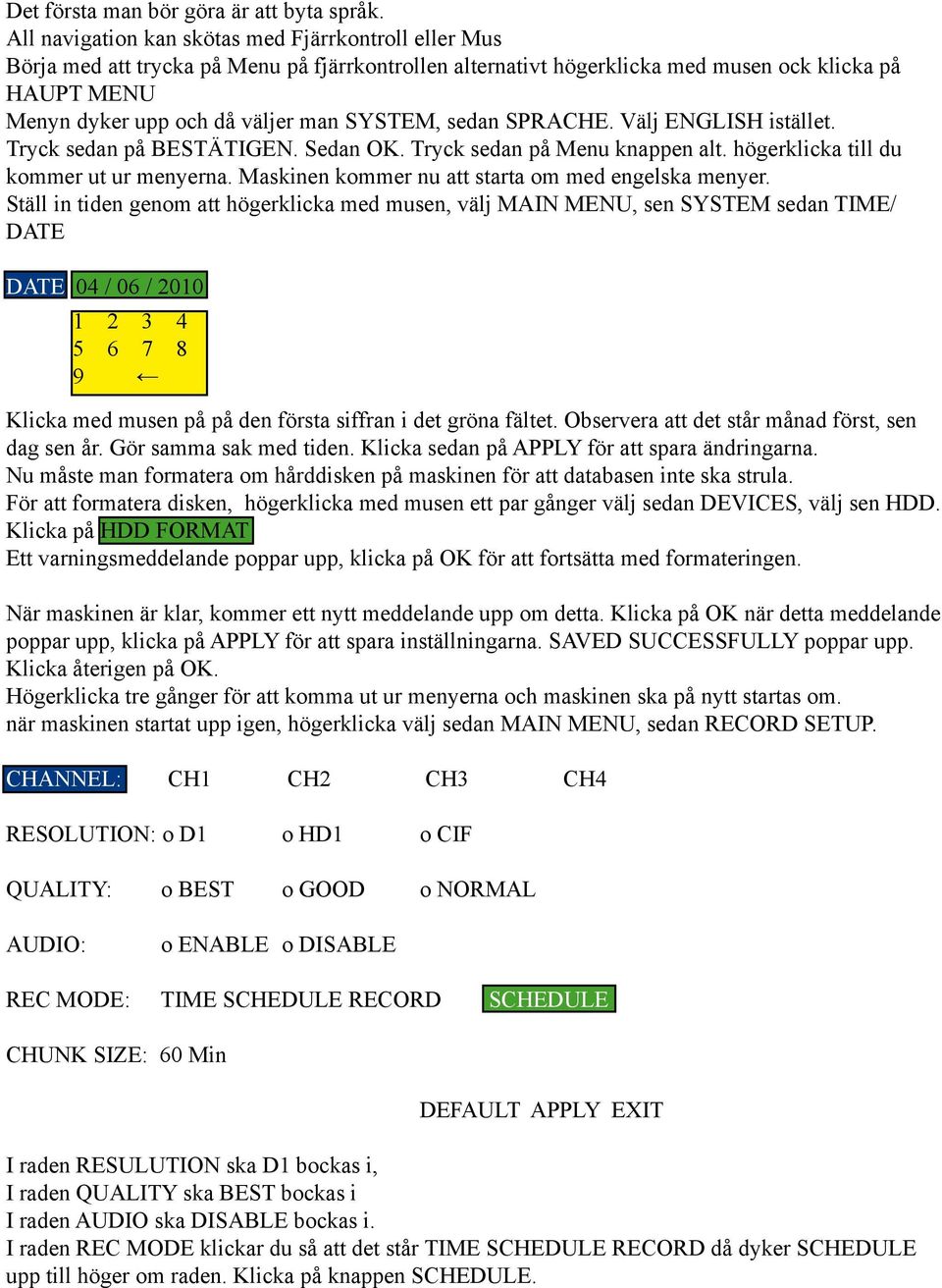

2 Det första man bör göra är att byta språk. All navigation kan skötas med Fjärrkontroll eller Mus Börja med att trycka på Menu på fjärrkontrollen alternativt högerklicka med musen ock klicka på HAUPT MENU Menyn dyker upp och då väljer man SYSTEM, sedan SPRACHE. Välj ENGLISH istället. Tryck sedan på BESTÄTIGEN. Sedan OK. Tryck sedan på Menu knappen alt. högerklicka till du kommer ut ur menyerna. Maskinen kommer nu att starta om med engelska menyer. Ställ in tiden genom att högerklicka med musen, välj MAIN MENU, sen SYSTEM sedan TIME/ DATE DATE 04 / 06 / Klicka med musen på på den första siffran i det gröna fältet. Observera att det står månad först, sen dag sen år. Gör samma sak med tiden. Klicka sedan på APPLY för att spara ändringarna. Nu måste man formatera om hårddisken på maskinen för att databasen inte ska strula. För att formatera disken, högerklicka med musen ett par gånger välj sedan DEVICES, välj sen HDD. Klicka på HDD FORMAT Ett varningsmeddelande poppar upp, klicka på OK för att fortsätta med formateringen. När maskinen är klar, kommer ett nytt meddelande upp om detta. Klicka på OK när detta meddelande poppar upp, klicka på APPLY för att spara inställningarna. SAVED SUCCESSFULLY poppar upp. Klicka återigen på OK. Högerklicka tre gånger för att komma ut ur menyerna och maskinen ska på nytt startas om. när maskinen startat upp igen, högerklicka välj sedan MAIN MENU, sedan RECORD SETUP. CHANNEL: CH1 CH2 CH3 CH4 RESOLUTION: o D1 o HD1 o CIF QUALITY: o BEST o GOOD o NORMAL AUDIO: o ENABLE o DISABLE REC MODE: TIME SCHEDULE RECORD SCHEDULE CHUNK SIZE: 60 Min DEFAULT APPLY EXIT I raden RESULUTION ska D1 bockas i, I raden QUALITY ska BEST bockas i I raden AUDIO ska DISABLE bockas i. I raden REC MODE klickar du så att det står TIME SCHEDULE RECORD då dyker SCHEDULE upp till höger om raden. Klicka på knappen SCHEDULE.

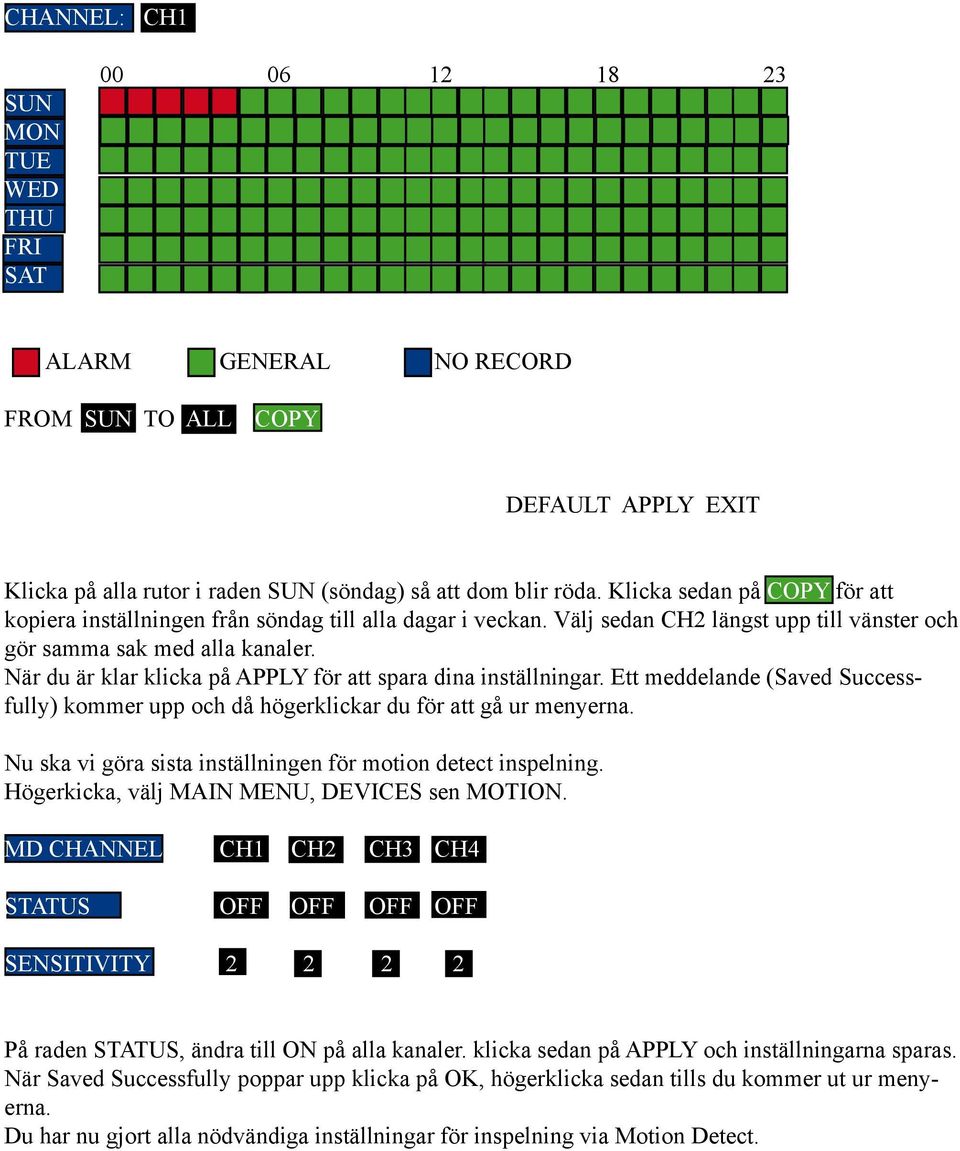

3 CHANNEL: CH1 SUN MON TUE WED THU FRI SAT ALARM GENERAL NO RECORD FROM SUN TO ALL COPY DEFAULT APPLY EXIT Klicka på alla rutor i raden SUN (söndag) så att dom blir röda. Klicka sedan på COPY för att kopiera inställningen från söndag till alla dagar i veckan. Välj sedan CH2 längst upp till vänster och gör samma sak med alla kanaler. När du är klar klicka på APPLY för att spara dina inställningar. Ett meddelande (Saved Successfully) kommer upp och då högerklickar du för att gå ur menyerna. Nu ska vi göra sista inställningen för motion detect inspelning. Högerkicka, välj MAIN MENU, DEVICES sen MOTION. MD CHANNEL CH1 CH2 CH3 CH4 STATUS OFF OFF OFF OFF f SENSITIVITY På raden STATUS, ändra till ON på alla kanaler. klicka sedan på APPLY och inställningarna sparas. När Saved Successfully poppar upp klicka på OK, högerklicka sedan tills du kommer ut ur menyerna. Du har nu gjort alla nödvändiga inställningar för inspelning via Motion Detect.

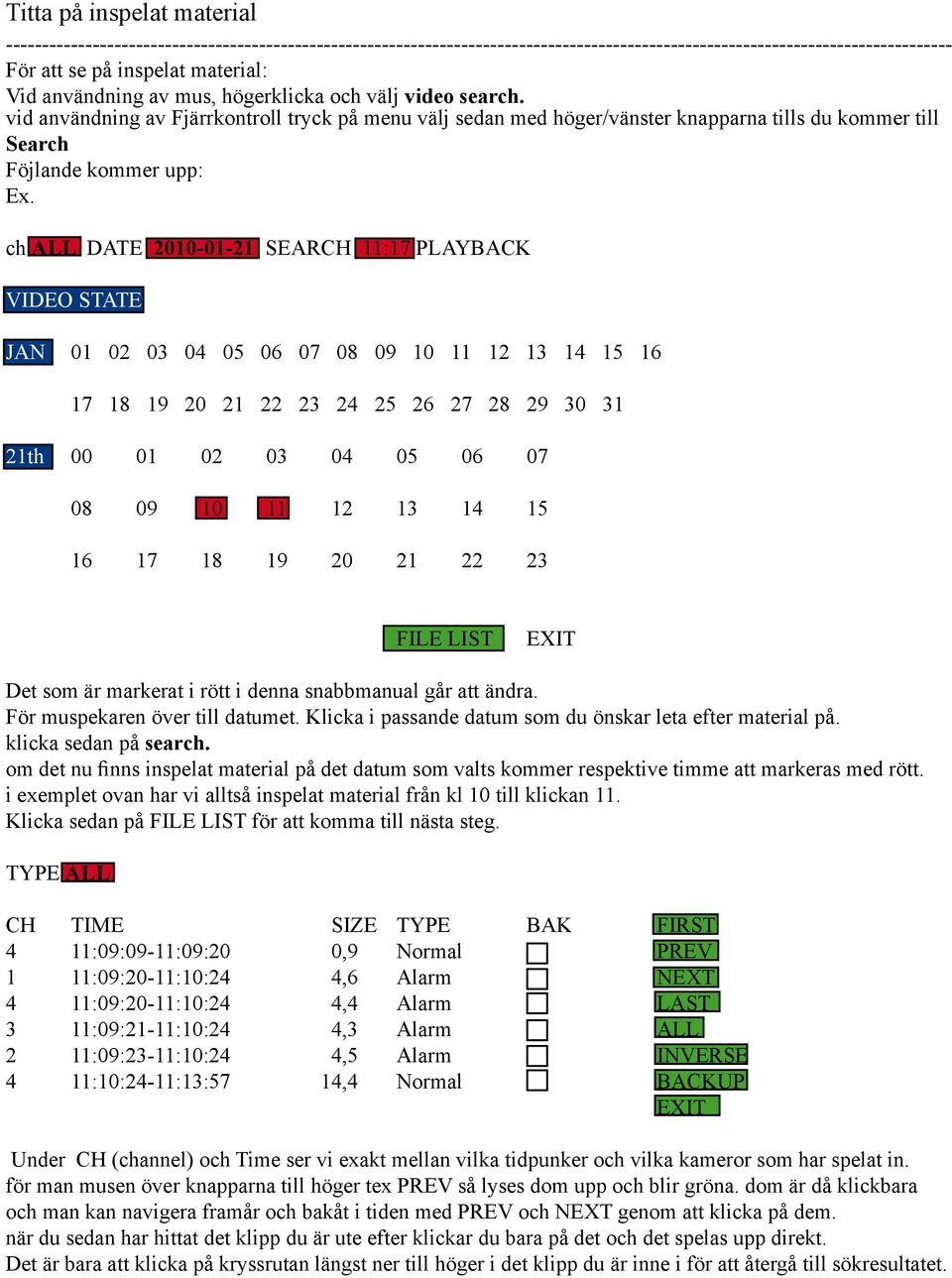

4 Titta på inspelat material För att se på inspelat material: Vid användning av mus, högerklicka och välj video search. vid användning av Fjärrkontroll tryck på menu välj sedan med höger/vänster knapparna tills du kommer till Search Föjlande kommer upp: Ex. ch ALL DATE SEARCH 11:17 PLAYBACK VIDEO STATE JAN th FILE LIST EXIT Det som är markerat i rött i denna snabbmanual går att ändra. För muspekaren över till datumet. Klicka i passande datum som du önskar leta efter material på. klicka sedan på search. om det nu finns inspelat material på det datum som valts kommer respektive timme att markeras med rött. i exemplet ovan har vi alltså inspelat material från kl 10 till klickan 11. Klicka sedan på FILE LIST för att komma till nästa steg. TYPE ALL CH TIME SIZE TYPE BAK FIRST 4 11:09:09-11:09:20 0,9 Normal PREV 1 11:09:20-11:10:24 4,6 Alarm NEXT 4 11:09:20-11:10:24 4,4 Alarm LAST 3 11:09:21-11:10:24 4,3 Alarm ALL 2 11:09:23-11:10:24 4,5 Alarm INVERSE 4 11:10:24-11:13:57 14,4 Normal BACKUP EXIT Under CH (channel) och Time ser vi exakt mellan vilka tidpunker och vilka kameror som har spelat in. för man musen över knapparna till höger tex PREV så lyses dom upp och blir gröna. dom är då klickbara och man kan navigera framår och bakåt i tiden med PREV och NEXT genom att klicka på dem. när du sedan har hittat det klipp du är ute efter klickar du bara på det och det spelas upp direkt. Det är bara att klicka på kryssrutan längst ner till höger i det klipp du är inne i för att återgå till sökresultatet.

5 Göra Backup För att göra en backup på inspelat material: Börja med att stoppa i ett USB minne på baksidan av inspelningsmaskinen. Hitta det material du vill ha ut genom att följa ovanstående instruktion. Klicka sedan i bockrutan i kolumnen BAK för det eller de klipp du vill göra backup på. tryck sedan på BACKUP. Maskinen kommer nu att jobba ett tag med att flytta filerna mellan hårddisken och USB minnet. när det står backup successfull, trycker du på OK och plockar sen ut USB minnet och stoppar det i närmsta windows dator med playback player installerat på. (om programmet playback player inte är installerat så följer det med en skiva vid leverans av DMR:en.) När du sedan har hittat en dator med playback player installerat, starta programmet via startmenyn, alla program-playback Software- Playback software. när programmet är öppet välj File längst upp till Vänster sen Open Local Dir. sen bläddrar du fram ditt USB minne trycker på OK. Längst ner i playback viewer programmet ser man en liten trekant. tryck på den för att komma åt kontrollerna.
