Marantz PMD620 snabbmanual

Transkript

1 Marantz PMD620 snabbmanual Översikt Marantz PMD620 är en inspelningsmaskin som spelar in ljud på ett SD minneskort (medföljer ej vid lån i SC). Den kan spela in mp3-filer eller wav-filer (full ljudkvalitet). Två inbygga mikrofoner finns men det går även att koppla in extern mikrofon. Filöverföring till dator görs med USB-kabel. Det fungerar till både Mac och Windows utan installation av extra programvara. Den har en inbyggd liten högtalare men lyssning sker bäst i hörlurar eller genom extern förstärkare. För komplett instruktion, se originalmanual: Några speciella egenskaper: Ljudkvaliteten för inspelning väljs med tre olika presets. Varje preset kan anpassas efter behov. Detta är tänkt att ge snabb omställning av en mängd inställningar för olika situationer. Se sid 5. För att komma till menyer - menu mode - måste MENU/STORE tryckas in i tre sekunder. Normalt utgångsläge är stop mode som väljs med STOP/CANCEL. Mikrofoner Pausa inspelning. Stoppa in/uppspelning. Ångra, återgå till stop mode. Starta inspelning. Start, pausa uppspelning. Enter/bekräfta i menu mode. Föregående, nästa spår. Navigering i menu mode. Kort tryck: Displayen ändrar visning. Även spara inställningar. Långt tryck: Gå till menu mode. Hoppa tillbaka några (normalt 3) sek. under uppspelning. Lyssningsvolym upp och ner. Navigering i menu mode. - mattias.alldahl@kmh.se 1

2 Line-ljud in Line-ljud ut till förstärkare etc. Kontakt för batterielminator På/av Låsa knapparna Inspelningsnivå Utgång för hörlurar Ingång för extern mikrofon USB-kontakt för anslutning till dator. SD minneskort Starta/stänga av maskinen Dra knappen POWER åt höger tills maskinen startar/stängs av. - mattias.alldahl@kmh.se 2

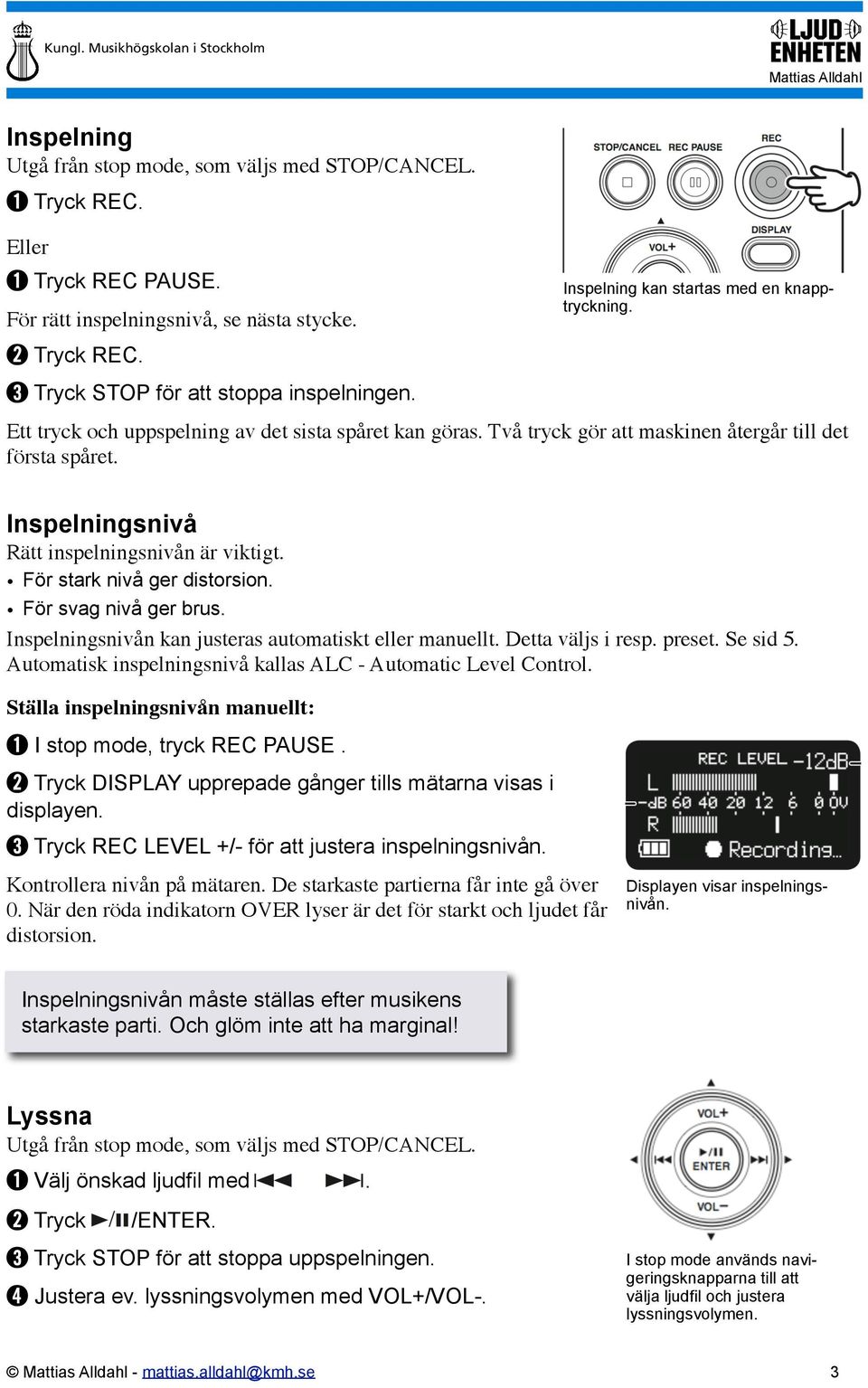

3 Inspelning Utgå från stop mode, som väljs med STOP/CANCEL. Tryck REC. Eller Tryck REC PAUSE. För rätt inspelningsnivå, se nästa stycke. Tryck REC. Tryck STOP för att stoppa inspelningen. Inspelning kan startas med en knapptryckning. Ett tryck och uppspelning av det sista spåret kan göras. Två tryck gör att maskinen återgår till det första spåret. Inspelningsnivå Rätt inspelningsnivån är viktigt. För stark nivå ger distorsion. För svag nivå ger brus. Inspelningsnivån kan justeras automatiskt eller manuellt. Detta väljs i resp. preset. Se sid 5. Automatisk inspelningsnivå kallas ALC - Automatic Level Control. Ställa inspelningsnivån manuellt: I stop mode, tryck REC PAUSE. Tryck DISPLAY upprepade gånger tills mätarna visas i displayen. Tryck REC LEVEL +/- för att justera inspelningsnivån. Kontrollera nivån på mätaren. De starkaste partierna får inte gå över 0. När den röda indikatorn OVER lyser är det för starkt och ljudet får distorsion. Displayen visar inspelningsnivån. Inspelningsnivån måste ställas efter musikens starkaste parti. Och glöm inte att ha marginal! Lyssna Utgå från stop mode, som väljs med STOP/CANCEL. Välj önskad ljudfil med. Tryck /ENTER. Tryck STOP för att stoppa uppspelningen. Justera ev. lyssningsvolymen med VOL+/VOL-. I stop mode används navigeringsknapparna till att välja ljudfil och justera lyssningsvolymen. - mattias.alldahl@kmh.se 3

4 Menyer (menu) Inställningar av ljudkvalitet, radering av filer och annat görs i menyerna. För att komma till menu mode: Tryck VOL+/VOL- för att bläddra till önskad meny. Tryck VOL+/VOL- för att bläddra vidare. Några av menyerna i menu mode Återgå till stop mode - normalt utgångsläge (= klar för inspelning): Tryck STOP/CANCEL. Radera en ljudfil Tryck VOL+/VOL- för att bläddra till 2 Utility Menu. Tryck VOL+/VOL- för att bläddra till 2 File Delete. Välj önskad ljudfil med VOL+/VOL-. Tryck (YES) och sen ENTER. Tryck STOP/CANCEL för att återgå till stop mode. I menu mode används navigeringsknapparna till att bläddra i menyer. går normalt tillbaka till föregående meny. Menyn för att radera en ljudfil. Radera allt på minneskortet Tryck VOL+/VOL- för att bläddra till 2 Utility Menu. Tryck VOL+/VOL- för att bläddra till 3 Card Format. Tryck (YES) och sen ENTER Du har väl fört över dina ljudfiler till dator?? Menyn för att radera allt på minneskortet. - mattias.alldahl@kmh.se 4

5 Presets för olika ljudkvalitet och inspelningstid Ljudkvaliteten för inspelning väljs med hjälp av tre olika presets: Preset 1 - Tal, dokumentation. 8 timmar och 48 minuter insp. på 512 MB minneskort. Preset 2 - Musik. 5 timmar och 52 minuter insp. på 512 MB minneskort. Preset 3 - Musik. När hög ljudkvalitet är viktig, för exempelvis vidare bearbetning. 48 min insp. på 512 MB minneskort. (Gäller vid Rec format - PCM 16.) Välja preset: Tryck VOL+/VOL- för att bläddra till 3 Preset Menu. Tryck VOL+/VOL- för att bläddra till önskad preset. Tryck MENU/STORE. NOTERA För inringade inställningar rekommenderas i stället CD-standard: Rec Format - PCM-16 Sample Rate khz Normalt är dessa inställningar ändrade vid hämtning i SC. - mattias.alldahl@kmh.se 5

6 Visning av inspelningskvalitet m.m. Utgå från stop mode, som väljs med STOP/CANCEL. Tryck DISPLAY en eller två gånger tills detta visas på displayen: Det är förstås även möjligt att gå in i preset-menyn och bläddra för att se aktuella inställningar. Föra över ljudfiler till dator Överföring sker med USB-kabel som kopplas till en ledig USB-port på datorn. Marantz PMD620 betraktas av datorn som en extern hårddisk eller USB-minne. Starta datorn. Starta inspelningsmaskinen PMD620. I stop mode (tryck STOP/CANCEL), koppla in USB-kabeln mellan PMD620 och datorn. Öppna enheten NO NAME. Dra ljudfilerna till lämplig mapp. Använd extern batterieleminator vid överföring till dator. VIKTIGT! Tryck för att mata ut NO NAME som är PMD620 innan du kopplar loss USB-kabeln eller stänger av PMD620. I Windows använder du kommandot utför säker borttagning i menyn nere till höger. Ljudfilerna dras över på samma sätt som från andra separata diskenheter. - mattias.alldahl@kmh.se 6
