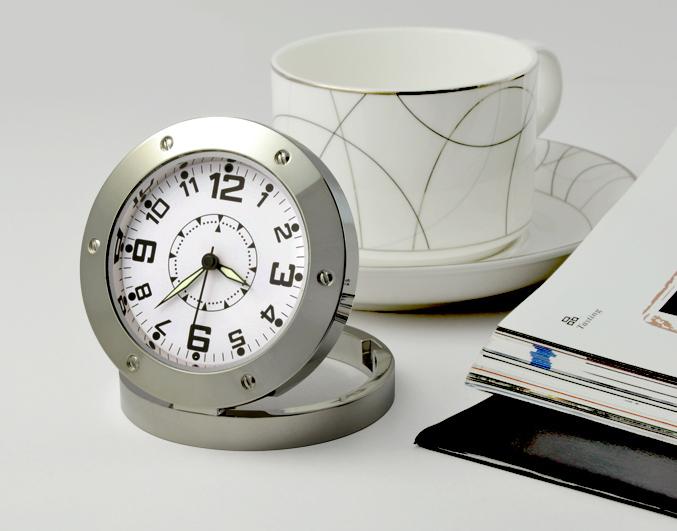

1 Användarmanual Klocka med dold videokamera

2 Information Grattis till köpet av Kul Tekniks klocka Det är nästan omöjligt att tänka sig att denna analoga retroklocka också innehåller avancerad video och ljudinspelningsteknik. Vi hoppas du får mycket nytta och nöje med denna dolda videokamera. Allmänt Tänk på att placera klockan med god vy över det utrymme du vill bevaka och inte för nära andra starka ljudkällor. Läs igenom denna manual steg för steg och påbörja därefter laddning av det uppladdningsbara batteriet. För att spara inspelade filer används ett microsd-kort. Klockan kan hantera minneskort upp till 16GB storlek. För att undvika problem rekommenderar vi att du använder ett nytt, oanvänt microsd-kort. Om du tänker använda ett tidigare använt microsd-kort bör du formatera microsd-kortet i din dator innan du placerar det i klockan. OBS! klockan är ingen professionell lagringsenhet. Förvara inte värdefull data på minneskortet. Vi rekommenderar att du flyttar över de filer du vill spara till din dators hårddisk. Strömkälla Klockan drivs av ett inbyggt, uppladdningsbart litium polymer batteri som laddas via USB-ingången på din dator. Säkerhet Använd och förvara enheterna i temperaturer mellan 0 C och 38 C. Utsätt inte enheterna för extrem kyla, värme eller direkt solljus. Placera inte enheten nära en värmekälla. Täck inte över enheterna med t.ex. en filt eller liknande. Använd inte klockan i våtutrymmen eller sänk ned den i vatten. Klockan innehåller känslig elektronik. Låt inte barn använda dem. 1

3 Funktionsdelar 1 Kameralins 2 LED indikator 3 Av/på Start/stopp 4 Inställning av analoga visare 5 Plats för microsd-kort (max 16GB) 6 Bildtagning aktivering av rörelsedetektor 7 Ingång för mini-usb

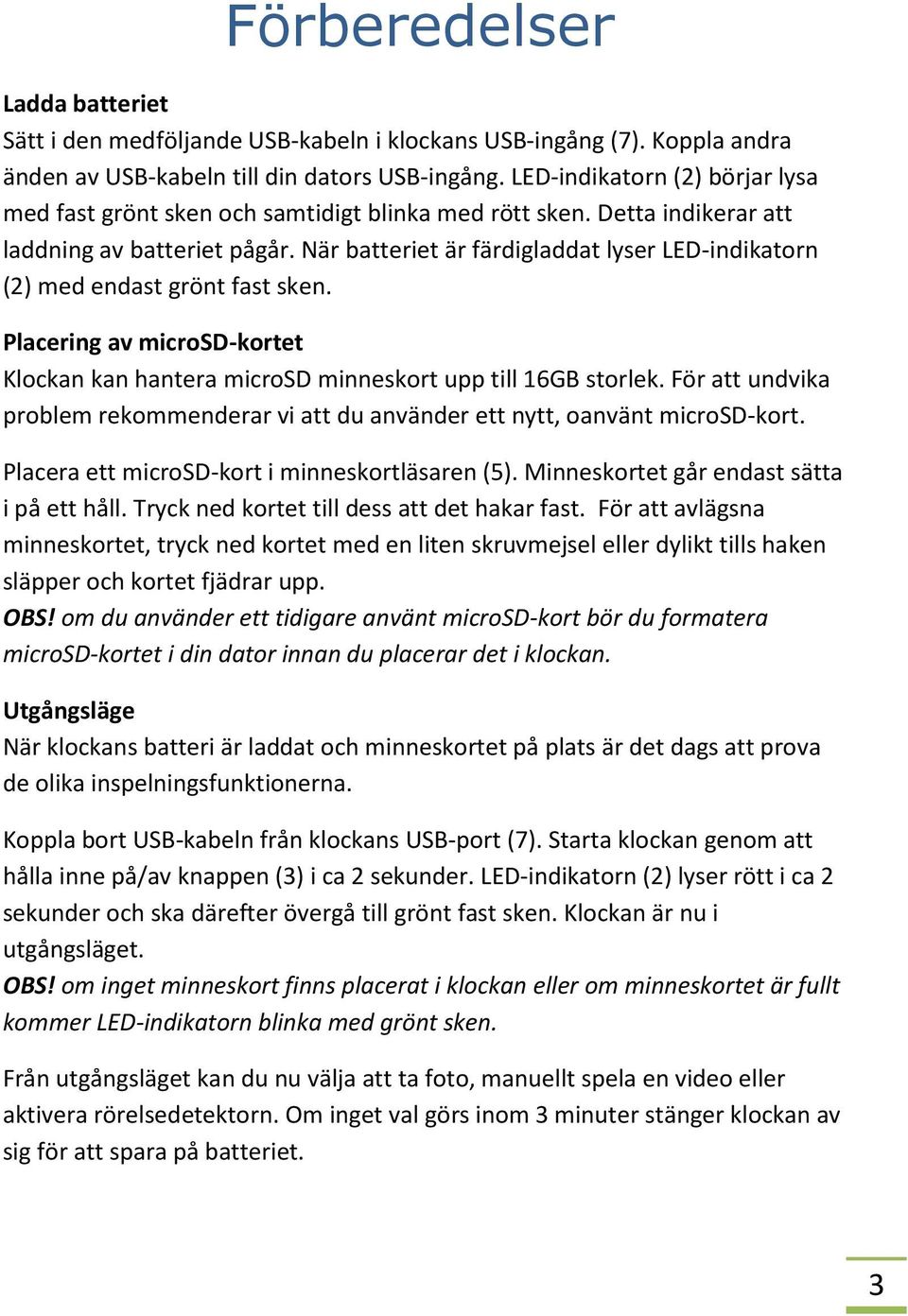

4 Förberedelser Ladda batteriet Sätt i den medföljande USB-kabeln i klockans USB-ingång (7). Koppla andra änden av USB-kabeln till din dators USB-ingång. LED-indikatorn (2) börjar lysa med fast grönt sken och samtidigt blinka med rött sken. Detta indikerar att laddning av batteriet pågår. När batteriet är färdigladdat lyser LED-indikatorn (2) med endast grönt fast sken. Placering av microsd-kortet Klockan kan hantera microsd minneskort upp till 16GB storlek. För att undvika problem rekommenderar vi att du använder ett nytt, oanvänt microsd-kort. Placera ett microsd-kort i minneskortläsaren (5). Minneskortet går endast sätta i på ett håll. Tryck ned kortet till dess att det hakar fast. För att avlägsna minneskortet, tryck ned kortet med en liten skruvmejsel eller dylikt tills haken släpper och kortet fjädrar upp. OBS! om du använder ett tidigare använt microsd-kort bör du formatera microsd-kortet i din dator innan du placerar det i klockan. Utgångsläge När klockans batteri är laddat och minneskortet på plats är det dags att prova de olika inspelningsfunktionerna. Koppla bort USB-kabeln från klockans USB-port (7). Starta klockan genom att hålla inne på/av knappen (3) i ca 2 sekunder. LED-indikatorn (2) lyser rött i ca 2 sekunder och ska därefter övergå till grönt fast sken. Klockan är nu i utgångsläget. OBS! om inget minneskort finns placerat i klockan eller om minneskortet är fullt kommer LED-indikatorn blinka med grönt sken. Från utgångsläget kan du nu välja att ta foto, manuellt spela en video eller aktivera rörelsedetektorn. Om inget val görs inom 3 minuter stänger klockan av sig för att spara på batteriet. 3

5 Funktioner Ta en bild När klockan är i utgångsläget trycker du kort ner knappen för bild och rörelseaktivering (6). LED-indikatorn (2) slocknar en kort stund när bilden sparas på minneskortet. Därefter återgår klockan automatiskt till utgångsläget. Manuell inspelning av video och ljud När klockan är i utgångsläget trycker du kort ner knappen för start/stopp (3). LED-indikatorn (2) blinkar grönt 6 gånger och slocknar sedan. Videoinspelningen är nu igång och håller på fram till antingen du kort trycker ner knappen för start/stopp (3), eller till minneskortet är fullt. Rörelseaktiverad inspelning När klockan är i utgångsläget håller du ner knappen för bild och rörelseaktivering (6) i ca 2 sekunder. LED-indikatorn (2) blinkar rött 6 gånger och slocknar sedan. Klockan är nu i detektor läge och kommer automatiskt starta videoinspelning om någon/något rör sig framför klockan. Klockan spelar in i 3 minuters intervaller och fortsätter så länge klockan uppfattar rörelse eller till minneskortet är fullt. För att stänga av rörelsedetektorn trycker du kort ner knappen för start/stopp (3). Klockan återgår då till utgångsläget med fast grönt sken. Filhantering För att se och hantera de inspelade bild och videofilerna som klockan sparat på minneskortet behöver du i vissa fall installera klockans drivrutiner som finns på den medföljande CD-R skivan. När dessa är installerade kommer minneskortet med innehåll synas i din dators filhanterare som Flyttbar disk. Här hittar du de filer du spelat in med klockan. Har du en annan extern minneskortläsare för microsd-kort kopplad till din dator går det givetvis lika bra att ta ut minneskortet från klockan och använda denna istället för att se och hantera bild och videofilerna. 4

6 Tidsstämpel Innan du börjar filma eller ta bilder med din klocka behöver du ställa in digitala tidsstämpel. När du gjort denna tidsinställning kommer rätt datum och tid visas som tidsangivelse på bilder och filmer du framöver spelar in. Denna tidsinställning behöver du endast göra en gång. När du kopplat klockan till din dator enligt instruktionerna i stycket Filhantering, dubbelklickar du på den flyttbara disken. Här ska du skapa ett textdokument genom att högerklicka någonstans i fönstret. Välj Nytt och välja Textdokument. Ett nytt namnlöst textdokument har nu skapats i filmappen. Detta nyskapade textdokument ska döpas till time. Dubbelklicka nu på det nya textdokumentet som du döpt till time. I detta textdokument skriver du dagens datum och tid. Observera att det ska vara ett mellanslag mellan datumdelen och tidsdelen. Formatet ska alltså vara: yyyy.mm.dd hh:mm:ss Spara ändringarna i textdokumentet och koppla bort klockan från datorn. Datum och tiden du skrivit in i text- dokumentet memoreras av klockan. Därefter raderas textdokumentet från minneskortet. 5

7 Tekniska specifikationer Material Rostfritt stål Kameratyp CMOS 5Mp Minne Micro SD-kort (max 16GB) Vitbalans Auto Tid/datum Ja på film och bilder Videofil AVI Bilder per sekund 30fps Upplösning video 640 x 480 Bildfil JPEG Upplösning bilder 1280 x 960 Batterikapacitet 300mAh Videoavstånd Upp till 8 meter Ljudavstånd Upp till 3 meter
