Dubbel Bilkamera. bruksanvisning

Transkript

1 Dubbel Bilkamera bruksanvisning

2 Produktbild och funktionsknappar 1. AV utgång 2. Reset 3. PÅ / AV strömknapp 4. USB uttag LCD Skärm 6. Strömindikator 7. Laddningsindikator 8. Inspelningsindikator 9. Mikrofon / Ner 10. REC / Upp 11. Kameravinkels visare 12. IR lampor (för mörkerseende) 13. Kameralins 14. Fäste 15. Högtalare 16. RF- indikator 17. Meny 18. Foto / Uppspelning 19. OK / Nöd inspelning / Displaybyte 20. Minneskort 21. Photresistor Port 22. AV in * Vissa knappar används för flera funktioner och har markerats med / för dessa

3 INDEX (1) Medföljande tillbehör (2) Installation (3) Manuell inspelning (4) Automatisk inspelning (5) Rörelsedetektion (6) Ta foto (7) Förhandsgranskning och uppspelning (8) IR lampor (9) Bildvändningsfunktion (10) Mikrofon (11) Skärmsläckare (12) Display / Kameravisning (13) Nödinspelning (14) Webcam (15) Föra över filmer till datorn (16) G- Sensor (17) Ladda batteriet (18) Återställning (19) Bläddra bland inställningarna (20) Upplösning (21) Inspelningstid (22) Optimera inställning för ljus (23) Exposal / Ljusstyrka (24) Färgfilter (25) Rörelsedetektion (26) Vattenmärke (27) Ljud (28) Automatisk start (29) Språk (30) Frekvens (31) IR Lampor (32) Avstängningstid (33) Knappton (34) Tid och datum (35) Formatera (36) Version (37) Fabriksinställningar (38) Fotoinställningar (39) Indikatorlampor (40) Specifikation 1. Medföljande tillbehör Manual Monteringsfäste (sitter på kameran vid leverans, rött 3M klisterfäste) USB Kabel Batteri Billaddare

4 2. Installation 1. Stäng av bilen 2. Vänligen stoppa in ditt MicroSD kort (Class4 och bättre). 3. Fäst huvudkameran på framrutan med det medföljande 3M klisterfästet. Notera:Det går bra att fästa kameran på båda sidorna om backspegeln, fäst på den sida du tycker passer bäst och där den inte stör din sikt. Tvätta rent rutan från damm med en trasa. Om du måste justera positionen utav fästet i efterhand, lossa fästet försiktigt från rutan med någonting smalt plastkniv, kreditkort etc. 4. Justera kameralinsens vinkel så att den är cirka 90 grader från marken, vi rekommenderar att du får med lite utav motorhuven på bilden! (Vilket kan vara bra vid olycka för att se exakt den position ditt fordon hade vid kollisionen) 5. Koppla in den externa kameran I huvudkameran och fäst den i mitten på bakrutan 6. Koppla in den medföljande billaddaren i bilkamerans USB port och bilens cigarettuttag. 7. Starta bilen Notera: När bilkameran är monterad i bilen kommer den automatiskt att starta inspelningen när du startar bilen och även stänga av sig själv när du stänger av bilen.

5 3. Manuell inspelning Tryck på 3 ON/OFF knappen i tre sekunder, bilkameran kommer då att startas och då kommer höra en kort startmelodi. Strax efter detta kommer den blåa 6 strömindikatorn att slås på. Bilkameran kommer automatiskt att starta filminspelningen och den blåa 8 inspelningsindikatorn kommer att blinka för att indikera att inspelningen pågår. För att avsluta inspelningen tryck på 10 REC / Upp knappen, bilkameran kommer då att spara ned den inspelade filmen till ditt minneskort och gå över till standby mode. Under standby- läget kommer den blåa 6 strömindikatorn fortsätta att lysa men den blåa 8 inspelningsindikatorn kommer att vara avstängd. 4. Automatisk inspelning Bilkameran kommer automatiskt att starta upp och starta inspelningen när du startar bilen när laddaren är kopplad till bilen och kameran enligt installations anvisningarna. För att avsluta inspelningen tryck på 10 REC / Upp knappen, bilkameran kommer då att spara ned den inspelade filmen till ditt minneskort och gå över till standby mode. Under standby- läget kommer den blåa 6 strömindikatorn fortsätta att lysa men den blåa 8 inspelningsindikatorn kommer att vara avstängd. 5. Rörelsedetektion Bilkameran är utrustad men ett rörelsedetektionsläge som startar inspelningen på bilkameran när den registrerar rörelser framför kameran. Håll in 19 Nöd inspelning / Displaybyte i 3 sekunder för att slå på rörelsedetektions- läget eller så kan du aktivera den här funktionen inne i Meny inställningarna. När rörelsedetektionsläget är påslaget kommer LCD skärmen att visa följande symbol i övre vänstra fältet. Om bilkameran upptäcker rörelser kommer bilkameran automatiskt att starta inspelningen. Då kommer LCD skärmen att visa följande symboler när inspelning sker med rörelsedetektion: 6. Ta foto I standby- läget, tryck in 18 Foto knappen för att växla från video- till fotoläget. LCD skärmen kommer att visa symbolen i det övre vänstra fältet. Tryck på 18 Foto för att ta en bild, du kommer då att höra ett klickande ljud (slutarljud). För att avsluta fotoläget tryck på 18 Foto knappen i 3 sekunder för att komma till uppspelning, tryck på 18 Foto- knappen ytterligare en gång i 3 sekunder för att återgå till videoinspelningsläget.

6 7. Förhandsgranskning och uppspelning I standby- läget, tryck på 18 Foto / Uppspelning i tre sekunder för att växla från video- till uppspelningsläget. Tryck på 9 Ner och 10 Upp för att bläddra bland dina filmer och foton. För att spela upp en film tryck på 18 Foto / Uppspelningsknappen, den blåa 6 strömindikatorlampan kommer att lysa konstant och den blåa 8 inspelningsindikatorn kommer att vara släckt. För att återgå till inspelningsläget tryck på 18 Foto / Uppspelningsknappen i tre sekunder. Notera: I uppspelningsläget kan du trycka på 17 Meny för att ta bort inspelade filmer eller formatera hela minneskortet. Vid formatering utav minneskortet så försvinner all sparad data. Tryck på 17 Meny igen för att justera volymen. Tryck sedan 19 Nödinspelning för att bekräfta. Tryck på 17 Meny igen för att gå tillbaka till uppspelningsläget. 8. IR lampor I standbyläget eller inspelningsläget, tryck på 3 ON / OFF snabbt en gång för att sätta på eller stänga av de 4 IR lamporna som sitter vid kameralinsen. IR Lamporna används för att förbättra bilden vid filmning i mörkret. LCD skärmen kommer att visa följande ikon när IR lamporna är konstant på, följande när de är avstängda eller följande symbol när IR lamporna är satta i Auto läget:. I auto läget kommer IR lamporna att sättas på / stängas av automatiskt beroende på ljusupptagningen. 9. Bildvändningsfunktion Om bilden är omvänd i kameran, tryck på 9 Mikrofon / Ned i 3 sekunder, då kommer bilden automatiskt att vända sig. 10. Mikrofon I standby- eller inspelningsläget, tryck på 9 Mikrofon / Ned knappen, LCD skärmen kommer då att visa följande symbol som betyder att mikrofonen är avstängd, tryck på 9 Mikrofon knappen igen för att slå på mikrofonen, följande symbol kommer då att visas:

7 11. Skärmsläckare Tryck på 17 Meny / Skärmsläckare i tre sekunder för att stänga av skärmen. Det betyder att skärmsläckarfunktionen är påslagen men att inspelningen fortsätter. Tryck på valfri knapp för att starta skärmen igen. 12. Display / Kameravisning Displayen kan visa bild från antingen en kamera i taget, eller från båda kamerorna samtidigt. Tryck på 19 Nödinspelning för att bläddra bland de olika visningslägena. Dubbel Bilkamera kan visa tre stycken olika lägen: 1: Endast från Huvudkameran 2: Endast från Externa bilkameran 3: Från Huvudkameran och Externa bilkameran samtidigt 13. Nödinspelning I inspelningsläget, tryck på 19 nödinspelning i tre sekunder för att aktivera nödinspelning. Följande ikon kommer att visas på bilkamerans LCD skärm i nedre vänstra hörnet. Vid nödinspelning så skyddas filmen så att den inte spelas över när minneskortet blir fullt! Om du har aktiverat nödinspelningen så kan du bara stänga av den genom att stänga av filminspelningen. 14. Webcam Bilkameran kan även användas som Webcam till datorn om så önskas. Koppla ihop din bilkamera med den medföljande USB sladden, LCD skärmen kommer då att säga USB Disk, PC- Camera och REC- Mode. Bläddra 9 Ner och 10 Upp bland de alternativen och tryck på 19 för att bekräfta ditt val. Om du nu går in i Den här datorn på din dator så kommer bilkameran att dyka upp som ett alternativ under Webcam inställningarna med följande ikon webcam- funktionen., dubbelklicka för att aktivera

8 15. Föra över filmer till datorn Koppla ihop din bilkamera med den medföljande USB sladden, LCD skärmen kommer då att säga USB Disk, PC- Camera och REC- Mode. Bläddra 9 Ner och 10 Upp bland de alternativen och tryck på 19 för att bekräfta på läget USB Disk. [DEN HÄR DATORN] kommer att visa en Extern enhet. Välj härifrån att spara ner filerna på din dator för att sedan spela upp dem med din media spelare. 16. G- Sensor Om en kollision sker så kommer bilkamerans G- sensor att känna av stöten och den inspelade filmen kommer att bli låst, så att den inte spelas över när minneskortet blir fullt. Inspelningen låser 10 sekunder innan händelsen och 20 sekunder efter. 17. Ladda batteriet Bilkameran kan laddas via bilens cigarettuttag eller via en dator. Den röda 7 laddningsindikatorn kommer att lysa när bilkameran laddas och den kommer att slockna när batteriet på bilkameran är fulladdat, det tar ungefär 3-4 timmar. 18. Återställning Om bilkameran hänger sig eller beter sig annorlunda, tryck på 2 Reset för att återställa bilkameran. 19. Bläddra bland inställningar För att öppna inställnings menyn så måste inspelningen stoppas, det gör du genom att trycka på 10 REC. Tryck på 17 Meny för att för att öppna upp meny inställningarna. Tryck på 9 Ner och 10 Upp för att bläddra till den inställningen du vill ändra, tryck på 19 OK för att bekräfta, om du vill återgå till menyn tryck sedan på 17 Meny. Du kan trycka på 17 Meny för att bläddra bland de tre olika inställningslägena:

9 - Videoinställningar - Inspelningstid - Systeminställningar Notera :Följande inställningar kräver att bilkameran är i system inställnings-läget. Du kan trycka på 17 meny knappen två gånger inne bland inställningarna för att bläddra bland Inställningar och systeminställningar. 20. Upplösning MP: Ställ in upplösningen på videon genom att trycka på 17 Meny när bilkameran är i standby- läge. Under menyn MP (som står för MegaPixel) kan du ställa in hur många mega pixlar ( upplösning ) du vill att filmen ska spelas in med. Ju högre upplösning du har, ju bättre blir kvalitén på bilden. Tryck på 9 Ner och 10 Upp för att bläddra mellan 720P:1280*720, VGA:640*480. Tryck 19 OK för att välja. Rekommenderat: 720P:1280*720, Notera : Det går inte att ändra upplösningen på den externa kameran. 21. Inspelningstid RT: Inställning för att ställa in inspelningstiden för varje fil. Du kan antingen välja att dela upp din inspelning, så att filmerna sparas ned i kortare klipp för att göra det enklare för dig att titta och överföra filmerna eller spela in en jätte stor film. När minneskortet blir fullt kommer bilkameran att spela in den äldsta filmen. Tryck 9 Ner och 10 Upp för att välja 1 / 2 / 5 minuter eller Off som spelar in till minneskortet blir fullt. Tryck på 19 OK för att bekräfta ditt val. 22. Optimera inställning för ljus Bright: Inställning för att ställa in solljus anpassning på bilkameran. Tryck på 19 OK för att komma in på inställningen, bläddra på 9 Ner och 10 Upp för att välja den inställning du vill ha, standard är Auto, tryck på 19 OK för att bekräfta ditt val. Tryck sedan på 17 för att återgå till menyn.

10 23. Exposal / Ljusstyrka Exposal: Inställning för att ställa in ljusstyrkan på bilkameran. Tryck på 19 OK för att komma in på inställningen, bläddra på 9 Ner och 10 Upp för att välja den inställning du vill ha, standard är 0, tryck på 19 OK för att bekräfta ditt val. Tryck sedan på 17 för att återgå till menyn. 24. Färgfilter Color: Inställning för att ställa in ett filter på bilkameran. Tryck på 19 OK för att komma in på inställningen, bläddra på 9 Ner och 10 Upp för att välja den inställning du vill ha, standard är Null, tryck på 19 OK för att bekräfta ditt val. Tryck sedan på 17 för att återgå till menyn. 25. Rörelsedetektion Auto Detect: Inställning för att ställa in rörelsedetektionen på bilkameran. Tryck på 19 OK för att komma in på inställningen, bläddra på 9 Ner och 10 Upp för att välja den inställning du vill ha, standard är OFF, tryck på 19 OK för att bekräfta ditt val. Tryck sedan på 17 för att återgå till menyn. 26. Vattenmärke Water Mark: Inställning för att ställa in ett vattenmärke på bilkameran (Visa datum och tid på filmen). Tryck på 19 OK för att komma in på inställningen, bläddra på 9 Ner och 10 Upp för att välja den inställning du vill ha, standard är ON, tryck på 19 OK för att bekräfta ditt val. Tryck sedan på 17 för att återgå till menyn. 27. Ljud Audio: Inställning för att ställa in inspelning med eller utan ljud på bilkameran. Tryck på 19 OK för att komma in på inställningen, bläddra på 9 Ner och 10 Upp för att välja den inställning du vill ha, standard är ON, tryck på 19 OK för att bekräfta ditt val. Tryck sedan på 17 för att återgå till menyn.

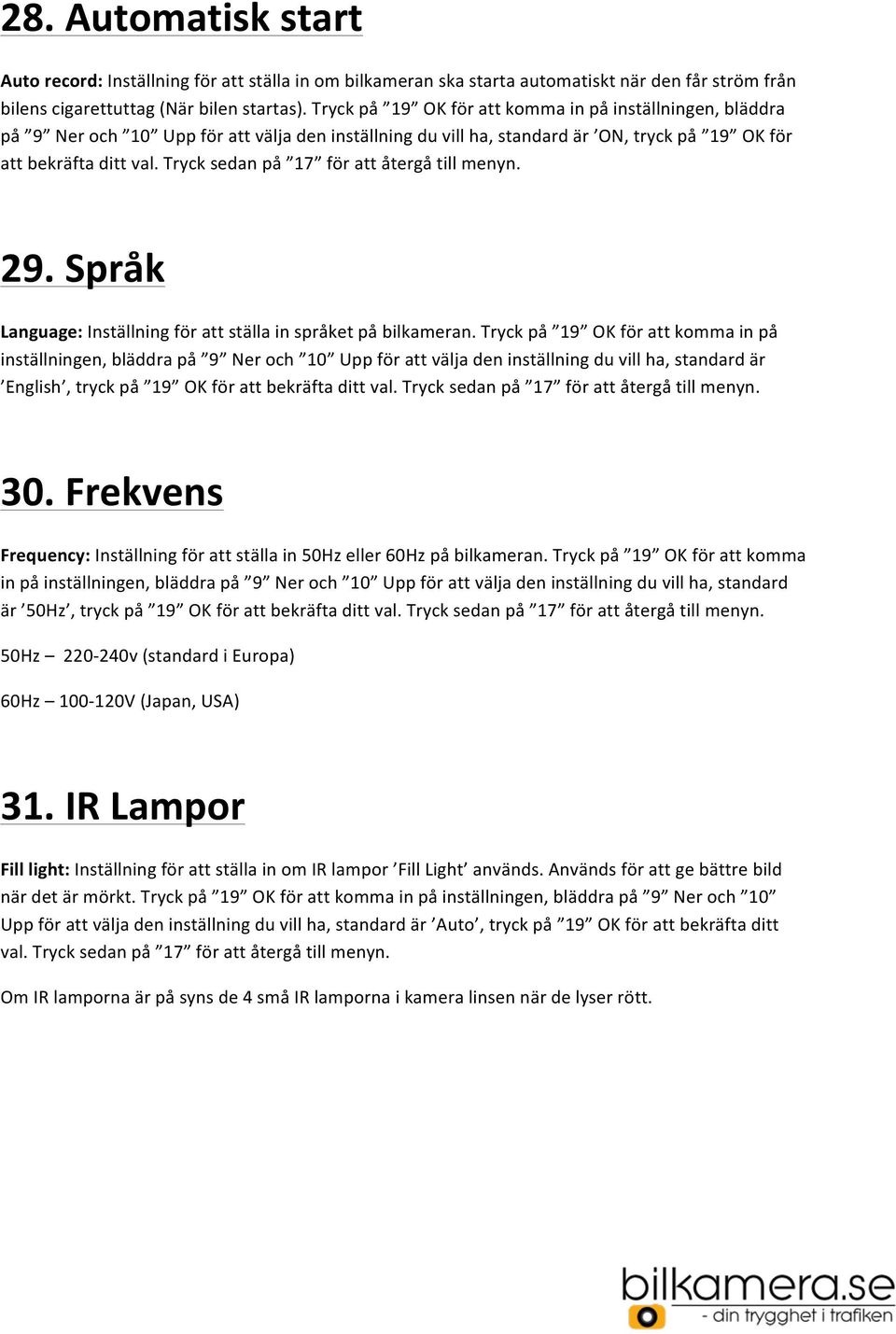

11 28. Automatisk start Auto record: Inställning för att ställa in om bilkameran ska starta automatiskt när den får ström från bilens cigarettuttag (När bilen startas). Tryck på 19 OK för att komma in på inställningen, bläddra på 9 Ner och 10 Upp för att välja den inställning du vill ha, standard är ON, tryck på 19 OK för att bekräfta ditt val. Tryck sedan på 17 för att återgå till menyn. 29. Språk Language: Inställning för att ställa in språket på bilkameran. Tryck på 19 OK för att komma in på inställningen, bläddra på 9 Ner och 10 Upp för att välja den inställning du vill ha, standard är English, tryck på 19 OK för att bekräfta ditt val. Tryck sedan på 17 för att återgå till menyn. 30. Frekvens Frequency: Inställning för att ställa in 50Hz eller 60Hz på bilkameran. Tryck på 19 OK för att komma in på inställningen, bläddra på 9 Ner och 10 Upp för att välja den inställning du vill ha, standard är 50Hz, tryck på 19 OK för att bekräfta ditt val. Tryck sedan på 17 för att återgå till menyn. 50Hz v (standard i Europa) 60Hz V (Japan, USA) 31. IR Lampor Fill light: Inställning för att ställa in om IR lampor Fill Light används. Används för att ge bättre bild när det är mörkt. Tryck på 19 OK för att komma in på inställningen, bläddra på 9 Ner och 10 Upp för att välja den inställning du vill ha, standard är Auto, tryck på 19 OK för att bekräfta ditt val. Tryck sedan på 17 för att återgå till menyn. Om IR lamporna är på syns de 4 små IR lamporna i kamera linsen när de lyser rött.

12 32. Avstängningstid Shutdown time: Ställ in om bilkameran ska stängas av efter 1,3,5 minuter om den inte används. Tryck på 19 OK för att komma in på inställningen, bläddra på 9 Ner och 10 Upp för att välja den inställning du vill ha, standard är OFF, tryck på 19 OK för att bekräfta ditt val. Tryck sedan på 17 för att återgå till menyn. 33. Knappton Key Tone: Inställning för att ställa in knappton på bilkameran. Tryck på 19 OK för att komma in på inställningen, bläddra på 9 Ner och 10 Upp för att välja den inställning du vill ha, standard är ON, tryck på 19 OK för att bekräfta ditt val. Tryck sedan på 17 för att återgå till menyn. 34. Tid och datum Date Set: Inställning för att ställa in tid och datum på bilkameran. Tryck på 19 OK för att komma in på inställningen, bläddra på 9 Ner och 10 Upp för att ställa in, tryck på 17 Meny- knappen för att bekräfta år, månad, datum och tid. Tryck sedan på 19 för att återgå till menyn. 35. Formatera Format: Formatera om minneskortet ta bort allt på minneskortet. Tryck på 19 OK för att komma in på inställningen, bläddra på 9 Ner och 10 Upp för att välja, tryck på 19 OK för att bekräfta ditt val. Tryck sedan på 17 för att återgå till menyn. 36. Version VER: Tryck på 19 OK för att se bilkamerans version.

13 37. Fabriksinställningar Default set: Inställning för att återställa bilkameran till standardinställningar. Tryck på 19 OK för att komma in på inställningen, bläddra på 9 Ner och 10 Upp för att välja, tryck på 19 OK för att bekräfta ditt val. Tryck sedan på 17 för att återgå till menyn. 38. Fotoinställningar I standbyläget, tryck på 18 Foto för att starta foto- läget. Tryck sedan på 17 Meny för att öppna upp fotoinställningarna. MP: Ställ in upplösningen på foto genom att trycka på 17 Meny när bilkameran är i standby- läge. Under menyn MP (som står för MegaPixel) kan du ställa in hur många mega pixlar ( upplösning ) du vill att filmen ska spelas in med. Ju högre upplösning du har, ju bättre blir kvalitén på bilden. Tryck på 9 Ner och 10 Upp för att bläddra mellan 1M:1280*960,2M:1600*1200,3M:2048*1536. Tryck 19 OK för att välja.

14 39. Indikatorlampor Status Strömindikator Laddningsindikator Inspelningsindikator Standby Viloläge PÅ AV AV Kontrollerar minneskort PÅ AV AV Inspelning PÅ AV Blinkar Foto PÅ AV AV Rörelsedetektion utan rörelse PÅ AV AV Rörelsedetektion med rörelse PÅ AV Blinkar Nödinspelning PÅ AV Blinkar Låg batterinivå LCD skärmen visar texten: LOW BATTERY USB Laddning AV PÅ AV Batteriet är fulladdat AV AV AV

15 40. Specifikation CH1 Huvudkameran CH2- Externa kameran Bild sensor Upplösning 1.2M (CH1) and 0.3M(CH2) CH1:720P:1280*720, or VGA:640*480, Kompression H.264 CH2:D1:720*480 or 720P:1280*720(optional) MP för foto 1M,3M,5M Skärmstorlek 2.0" Vidvinkel Minneskort Video Format IR Led lampor Inspelningstid Språk Loop - inspelning Skärmsläckare Automatisk start Webcam Batteri Batteri-tid Rörelsedetektion Mikrofon Ström CH1:120, CH2:90 Micro SD 512MB--32GB MOV 4st 1,2,5Minuter eller AV Simplified Chinese,Traditional Chinese, English, German, Japanese, French, Portuguese, Russian, Italian och Korean Ja Ja Ja Ja 800mAh En timma för båda kamerorna Ja Ja Två kanaler: 500mAh/3.7V(Max.)

16 Förvaringstemperatur Användningstemperatur Operativsystem på dator för överföring Batteriladdningstid Vikt Produktstorlek PC / MAC 3-4hours 80g för huvudkameran,100g för externa kameran med 6 meter sladd 90mm*65mm*30mm
