I. LCD1561 Monitor. Baksida

Transkript

1 I. LCD1561 Monitor Sida Framsida Baksida 1. IR sensor 2. Power indikator 3. Hörlursuttag 4. Kanal+/upp knapp 5. Kanal-/ned knapp 6. VOL upp/höger knapp 7. VOL ned/vänster knapp 8. Menyknapp 9. TV/AV knapp (Funktions knapp) 10. Power knapp V ingång / Cigg.kabel ingång 12. VGA PC ingång 13. SCART ingång 14. S-Video ingång 15. Audio ingång (höger) 16. Audio ingång (vänster) 17. Video ingång 18. TV antenn ingång

2 II. LCD1561 Fjärrkontroll (1) Funktion 1. Power knapp 2. Mute knapp 3. Timer knapp 4. Recall knapp 5. Ljudeffekt knapp knapp 7. Bild (videoläge) knapp 8. Kanal+ knapp 9. Volym+ knapp 10. Meny knapp 11. Kanal- knapp 12. Volym- knapp 13. Display knapp 14. Ljud knapp sifferknappar 16. TV/AV funktionsknapp 17. TextTV knapp Namn Funktion Namn Funktion TXT/TV För att välja TextTV SUBPAGE För att visa underliggande sida NICAM/A2 Ändra ljudläge för stereoljud HOLD Frys nuvarande TextTV sida REVEAL Visa dold information INDEX Visa sidan 100 SIZE Förstora texten CANCEL Avbryt RED Visa RÖD förvald sida GREEN YELLOW Visa GUL förvald sida CYAN Visa GRÖN förvald sida Visa CYAN förvald sida

3 V. Menyinställningar och justeringar 1. VIDEO LÄGE INSTÄLLNINGAR Tryck på MENU knappen på fjärrkontrollen och menyn nedan visas: Video Picture Mode : Standard Brightness Contrast Hue Saturation Sharpness IIIIIIIIIIIIII IIIIIIIIIIIIII IIIIII IIIIIIIIIIIIIII IIIIII Color Temp. : Standard Advanced I denna meny visas video ikonen i grön färg. Använd först VOL+ knappen. Cursorn kommer att vara på raden "Picture Mode Standard". Tryck sedan på VOL+ eller VOL- för att ändra videoläget mellan Standard, Mild, Dynamic eller User (personlig). Använd CH+ eller CH- för att byta inställningsfunktion till Brightness (ljusstyrka), Contrast (kontrast), Hue (färgton), Saturation (mättnad), Sharpness (skärpa) och sedan VOL+ eller VOL- för att ändra värdet på varje funktion. Med cursorn på raden "Color Temp Standard" så kan man genom att trycka på VOL+ eller VOL- ändra mellan Standard, Warm eller Cool. Med cursorn på raden "Advanced" så kommer man till nästa meny genom att trycka på VOL+ knappen.

4 Image Auto Config. Image Position Phase: Clock: IIIIIIIIIIIIIIIII IIIIIIIIII Cursorn är nu på raden "Auto Config". Tryck på VOL+ knappen och menyn nedan visas. Välj därefter "YES" för att gå till autokonfigurering: Auto Config. Auto Config. : Yes No När cursorn är på raden "Image Position" (Bildposition), tryck på VOL+ för att ställa bilden i en centrerad position.

5 (6) Flytta om kanaler Välj "Channel Swap" och tryck sedan på VOL+ knappen: Tuner/Channel Swap From Swap To 6 1 Perform Swap I menyn visas på raden "Swap From" aktuell TV station och dess kanalnummer. På raden "Swap To" visas destinationen och dess kanalnummer. TV:n visar kanal 6. Tryck på CH- knappen för att hålla cursorn på raden "Swap To". Man kan mata in ett nummer från med sifferknapparna och -/-- knappen för att ersätta nuvarande nummer. Tryck på CH- igen för att flytta cursorn till "Perform Swap" och tryck sedan på VOL+ knappen. Tryck på MENU knappen för att avsluta. 5. OPTIONS MODE SETTING Tryck MENU knappen på fjärrkontrollen för att visa menyn. Tryck därefter på CH- knappen 4 gånger för att välja menyn "Options". :

6 Auto search CH NO:9 Band: VHF-L -IIIIIIIIIIIIIIIII + FREQ: MHz TV:n kommer att starta den automatiska sökningen av TV stationer. Stoppa sökningen genom att trycka på MENU knappen. Efter sökningen kommer TV:n att visa kanal 0. (5) Manuell sökning Välj "Manual Install" och tryck sedan på VOL+/VOL- knapparna. Manual Install Manual Search Fine Tune Band IIIIII IIIIIIIIIIIIIIIIIIIIII :VHF-L FREQ MHz 0 Kanalen visas i menyn. Tryck upprepade gånger på VOL-/VOL+ knapparna för att söka upp önskad station. Tryck på MENU knappen för att spara stationen eller tryck på TV/AV knappen för att avbryta sökningen. 18

7 Efter inställning, tryck på MENU knappen för att återgå till huvudmenyn eller för att avsluta. 4. TUNER/KANAL INSTÄLLNING (ENDAST TV LÄGE) Tryck på MENU knappen för att visa menyn och tryck sedan på CH- knappen 3 gånger för att välja Tuner/Channel ikonen. Följande meny visas på skärmen: Tuner/Channel Channel No. Audio System Skip : 1 :DK :Off Auto Search Manual Install Channel Swap I denna meny visas Tuner/Channel ikonen i grön färg. Tryck på VOL+ knappen och cursorn visas på raden "Channel No. 1" Använd CH-/CH+ och VOL-/VOL+ knapparna för att välja och ställa in varje funktion. (1) Channel No. : Välj "Channel No." och mata in kanalnumret för att söka efterfrågad kanal. (2) Audio System : Välj "Audio System", tryck på VOL-/VOL+ knapparna för att välja DK, I, L eller BG. (3) Skip: Välj "Skip" och sätt inställningen tilll "On" på önskad kanal för att denna kanal skall tas bort när man bläddrar med Kanal upp/ned knapparna. (4) Auto Search Välj "Auto Search" och tryck sedan på VOL+/VOL- knapparna:

8 Tryck på CH+ eller CH- knappenför att välja Base (Bas), Treble (Diskant) eller Balance (Balans). Efter val av ljudfunktion så används VOL+ eller VOL- knappen för att justera värdet för Bas och Diskant från 0 till 100 eller för Balans mellan -50 till 50. Tryck på MENU knappen för att återgå till huvudmenyn eller för att avsluta. 3. TIDSINSTÄLLNING Tryck på MENU knappen på fjärrkontrollen för att visa huvudmenyn. Tryck sedan på CH- knappen 2 gånger för att välja tidsinställningsikonen. Menyn visas enligt nedan: Time Clock enable :Off Set Time TurnOff Time TurnOn Time Switch Time 01:20 00:00 00:00 00:00 Switch Channel TurnOn Channel : 1 : 0 I denna meny visas tidsinställningsikonen i grön färg. Tryck på VOL+ knappen för att ta bort cursorn på raden "Clock enable On". Välj sedan "On" eller "Off" genom att tryck att trycka på VOL+ knappen upprepade gånger. Efter val av "Clock enable On" används CH+ eller CH- knapparna för att välja funktionerna Set Time (ställa in tiden), TurnOff Time (Avstängningstid), TurnOn Time (Påslagningstid), Switch Time (Byt tid), Switch Channel (Byt kanal) eller TurnOn Channel (Slå på kanal). Välj sedan önskad tid.

9 Image Position Efter justeringen, tryck på MENU knappen för att återgå till huvudmenyn eller för att avsluta. 2. AUDIO INSTÄLLNINGAR Tryck på MENU knappen på fjärrkontrollen och sedan på CH- knappen för att välja AUDIO inställningar. Menyn ser ut som nedan: Audio Base Treble Balance IIIIIIIIIIIIII IIIIIIIIIIIIII IIIIIIII I denna meny är AUDIO ikonen BASE (BAS) menyn. i grön färg. Tryck på VOL+ för att gå till

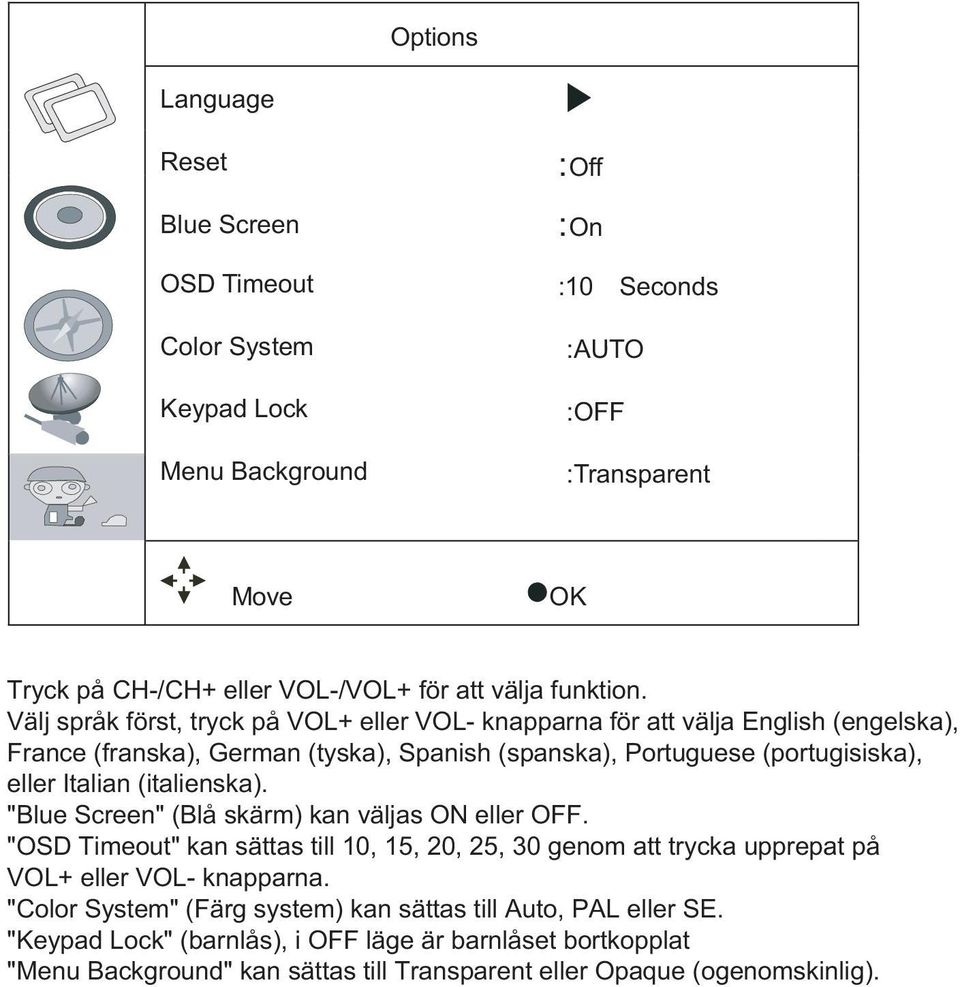

10 Options Language Reset Blue Screen OSD Timeout Color System Keypad Lock Menu Background :Off :On :10 Seconds :AUTO :OFF :Transparent Tryck på CH-/CH+ eller VOL-/VOL+ för att välja funktion. Välj språk först, tryck på VOL+ eller VOL- knapparna för att välja English (engelska), France (franska), German (tyska), Spanish (spanska), Portuguese (portugisiska), eller Italian (italienska). "Blue Screen" (Blå skärm) kan väljas ON eller OFF. "OSD Timeout" kan sättas till 10, 15, 20, 25, 30 genom att trycka upprepat på VOL+ eller VOL- knapparna. "Color System" (Färg system) kan sättas till Auto, PAL eller SE. "Keypad Lock" (barnlås), i OFF läge är barnlåset bortkopplat "Menu Background" kan sättas till Transparent eller Opaque (ogenomskinlig).
