1 S_ST28FMMR_UM_EU_V01_H 28 Liquid Crystal Display Television Flüssigkristallbildschirm Téléviseur à Écran à Cristaux Liquides TV de Pantalla de Cristal Líquido TV LCD TV Ecrã de Cristais Líquidos ЖКД ТВ LCD-tv Telewizor ciekłokrystaliczny LCD TV LCD TV LCD TV LCD TV Folyadékkristályos TV РК-телевізор Televizoru LDC LCD телевизор TV cu LCD LCD TV Televizora s ekranom od tekućih kristala

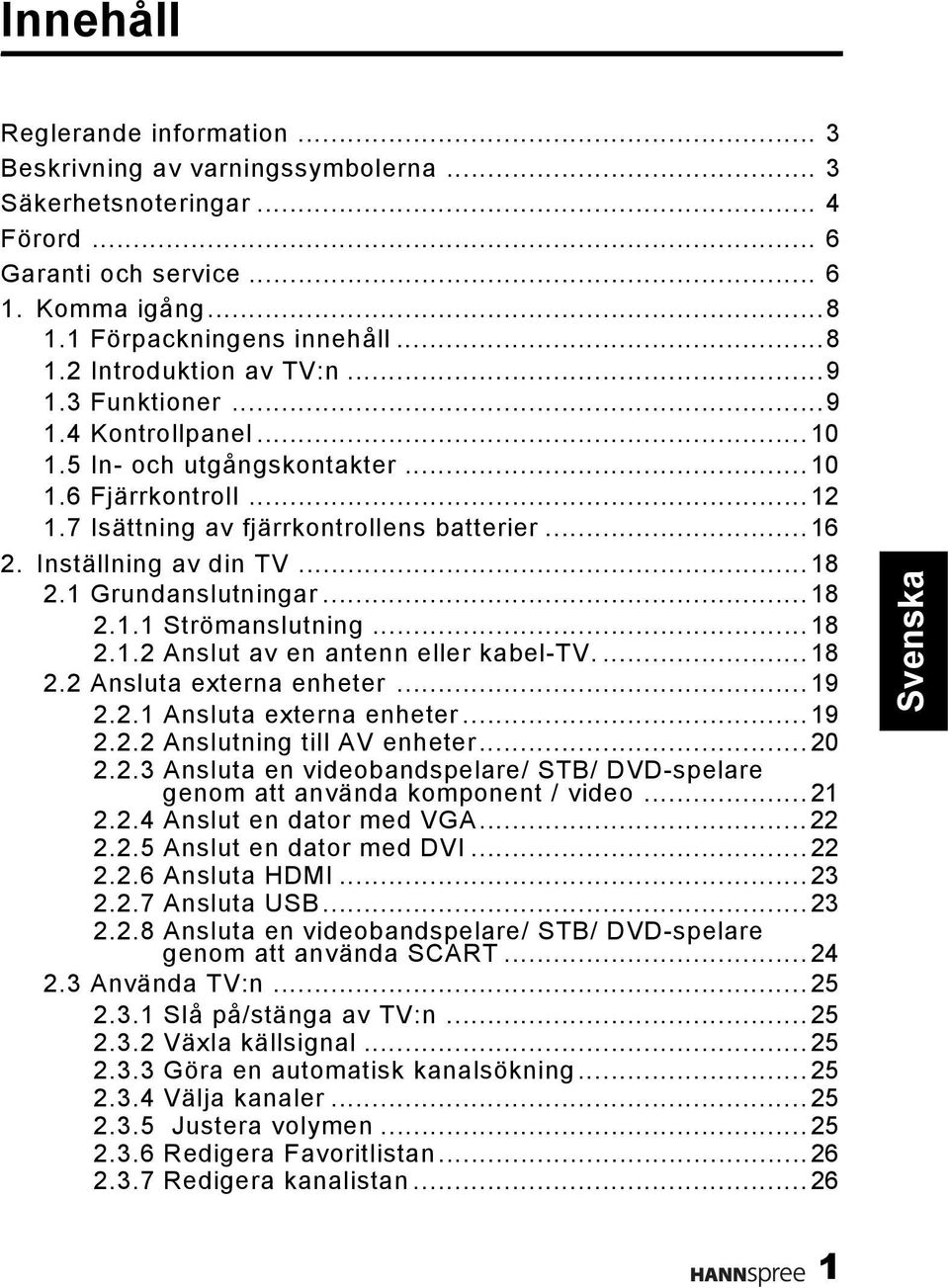

2 Innehåll Reglerande information... 3 Beskrivning av varningssymbolerna... 3 Säkerhetsnoteringar... 4 Förord... 6 Garanti och service Komma igång Förpackningens innehåll Introduktion av TV:n Funktioner Kontrollpanel In- och utgångskontakter Fjärrkontroll Isättning av fjärrkontrollens batterier Inställning av din TV Grundanslutningar Strömanslutning Anslut av en antenn eller kabel-tv Ansluta externa enheter Ansluta externa enheter Anslutning till AV enheter Ansluta en videobandspelare/ STB/ DVD-spelare genom att använda komponent / video Anslut en dator med VGA Anslut en dator med DVI Ansluta HDMI Ansluta USB Ansluta en videobandspelare/ STB/ DVD-spelare genom att använda SCART Använda TV:n Slå på/stänga av TV:n Växla källsignal Göra en automatisk kanalsökning Välja kanaler Justera volymen Redigera Favoritlistan Redigera kanalistan

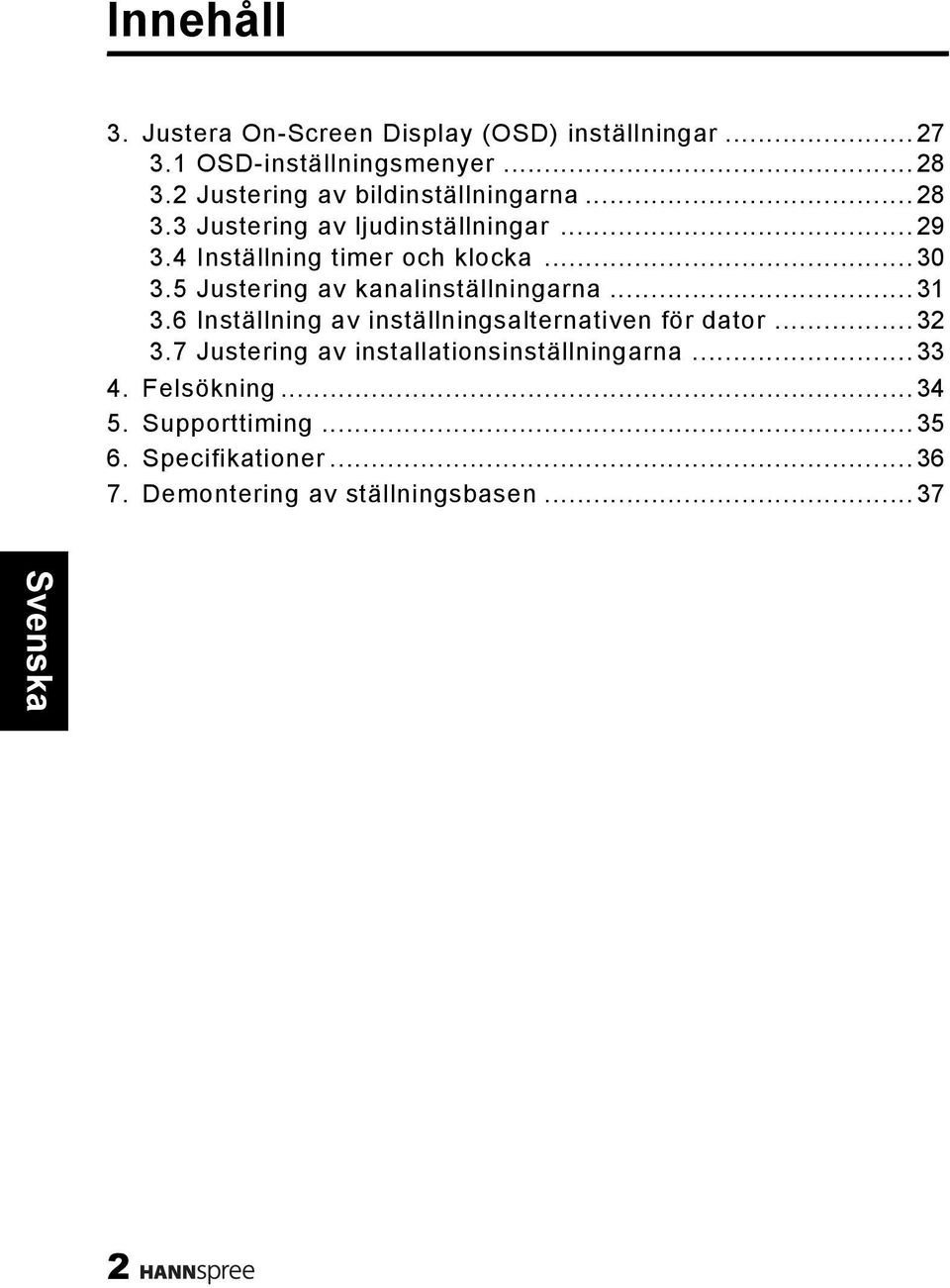

3 Innehåll 3. Justera On-Screen Display (OSD) inställningar OSD-inställningsmenyer Justering av bildinställningarna Justering av ljudinställningar Inställning timer och klocka Justering av kanalinställningarna Inställning av inställningsalternativen för dator Justering av installationsinställningarna Felsökning Supporttiming Specifikationer Demontering av ställningsbasen

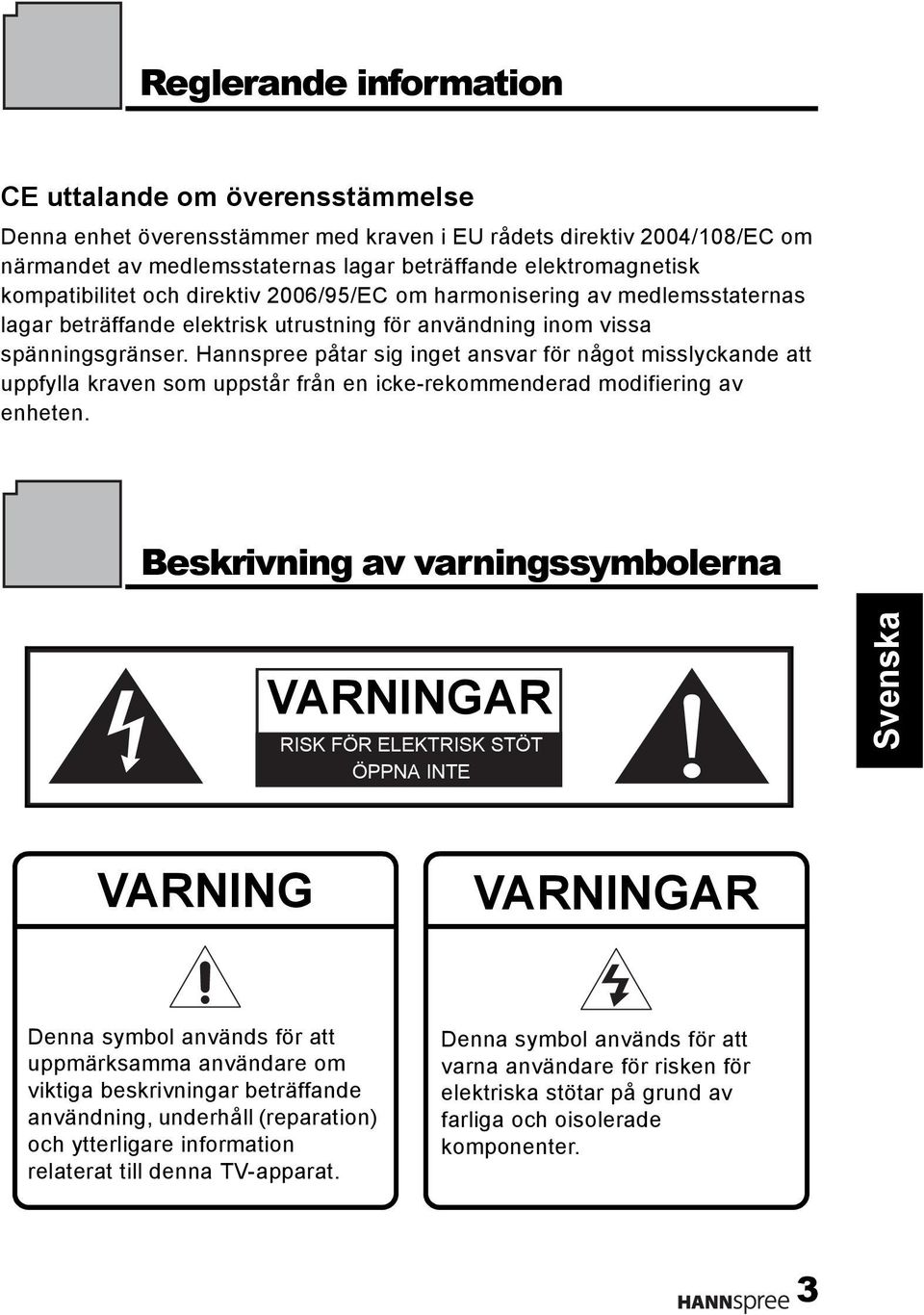

4 Reglerande information CE uttalande om överensstämmelse Denna enhet överensstämmer med kraven i EU rådets direktiv 2004/108/EC om närmandet av medlemsstaternas lagar beträffande elektromagnetisk kompatibilitet och direktiv 2006/95/EC om harmonisering av medlemsstaternas lagar beträffande elektrisk utrustning för användning inom vissa spänningsgränser. Hannspree påtar sig inget ansvar för något misslyckande att uppfylla kraven som uppstår från en icke-rekommenderad modifiering av enheten. Beskrivning av varningssymbolerna VARNINGAR RISK FÖR ELEKTRISK STÖT ÖPPNA INTE VARNING VARNINGAR Denna symbol används för att uppmärksamma användare om viktiga beskrivningar beträffande användning, underhåll (reparation) och ytterligare information relaterat till denna TV-apparat. Denna symbol används för att varna användare för risken för elektriska stötar på grund av farliga och oisolerade komponenter. 3

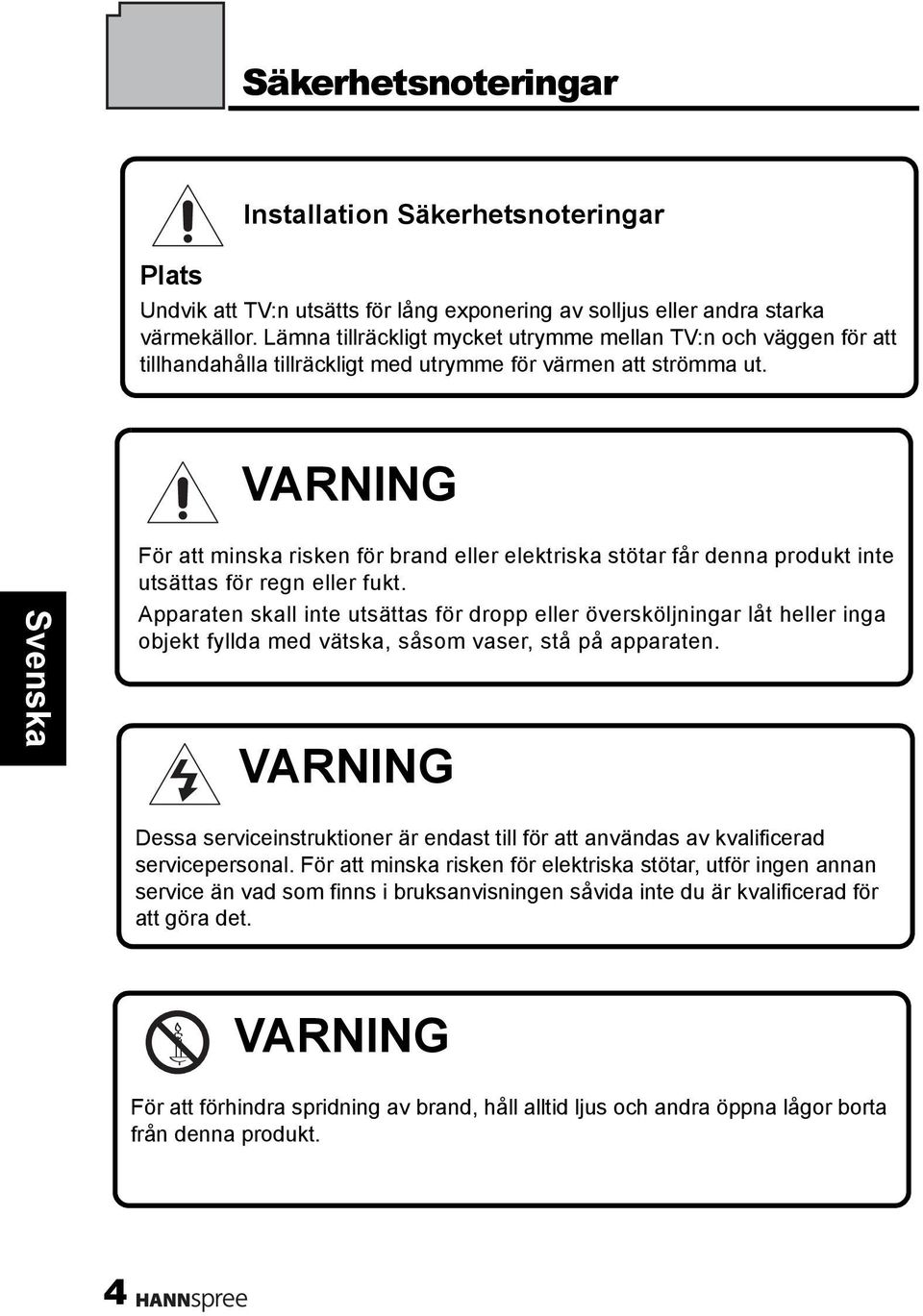

5 Säkerhetsnoteringar Installation Säkerhetsnoteringar Plats Undvik att TV:n utsätts för lång exponering av solljus eller andra starka värmekällor. Lämna tillräckligt mycket utrymme mellan TV:n och väggen för att tillhandahålla tillräckligt med utrymme för värmen att strömma ut. VARNING För att minska risken för brand eller elektriska stötar får denna produkt inte utsättas för regn eller fukt. Apparaten skall inte utsättas för dropp eller översköljningar låt heller inga objekt fyllda med vätska, såsom vaser, stå på apparaten. VARNING Dessa serviceinstruktioner är endast till för att användas av kvalificerad servicepersonal. För att minska risken för elektriska stötar, utför ingen annan service än vad som finns i bruksanvisningen såvida inte du är kvalificerad för att göra det. VARNING För att förhindra spridning av brand, håll alltid ljus och andra öppna lågor borta från denna produkt. 4

6 OBS: LCD TV:n är endast till för användning för underhållning och visuella visningsuppgifter är undantagna. Denna enhet använder en VGA anslutning för anslutning till en dator. För att minska påverkan av huvudfrekvensen för källsignalen använd en VGA-monitorkabel med ferritskärm. Personlig säkerhet 1. För att undvika överbelastning av strömförsörjningen koppla aldrig in för många elektriska enheter i ett uttag, strömslinga eller förlängningskabel. 2. Farliga högspänningskomponenter finns inuti TV-apparaten. För att undvika elektriska stötar, demontera aldrig höljet. 3. Placera inte eller tappa metall, små föremål eller brännbara material på ventilationsöppningarna på TV-apparaten. 4. Om TV:n tappas, ramlar ned eller på annat sätt skadas, koppla ifrån strömsladden omedelbart och kontakta en auktoriserad servicetekniker. 5. On någon vätska sprejas eller tappas in i TV-apparaten kontakta en auktoriserad servicetekniker. 6. Skärmen på TV-apparaten är gjord av glas. Undvik att slå på eller skrapa den. Om skärmen är bräckt, vidrör inte det trasiga glaset. 7. Låt inte barn använda TV:n utan tillsyn. 8. Var försiktig när strömkontakten kopplas ifrån. Håll i själva kontakten. Försök inte att koppla ifrån kontakten genom att dra i strömsladden. Installation 1. Placera inte TV-apparaten på platser där den utsätts för mycket ånga eller damm. 2. Undvik att blockera TV:ns ventilationsöppningen, placera inte TV:n på en säng, soffa, matta eller i ett slutet skåp. 3. Installera utomhusantennen undan från strömledningar för att undvika eventuell fara. 5

7 Förord Tack för att du köpt en Hannspree Liquid Crystal Display monitor (LCD- TV/flytande kristaller). Din nya TV kommer att låta dig njuta av överlägset ljud och bild samtidigt som din livsstil berikas med avancerad teknologi. Läs noga igenom hela denna manual innan du ställer in, använder eller hanterar din TV. För att garantera säker och korrekt installation och drift av TV:n är det viktigt att säkerhets- och driftinstruktionerna i denna manual följs. Denna instruktionsmanual är konstruerad för att hjälpa dig att ställa in använda TV:n. Informationen i denna manual har noggrant kontrollerats att den är riktig, emellertid kan inga garantier lämnas om att dess innehåll är korrekt. Informationen i denna manual kan ändras utan vidare meddelanden. Till den omfattning som tillåts av tillämpliga lagar skall inte Hannspree, Inc. ("Hannspree") hållas ansvariga för direkta, indirekta, särskilda, typiska, tillfälliga eller följdskador som uppstår från någon defekt eller fel även om risken för sådana skador aviserats i förväg. Garanti och service För fullständig garantiinformation se Garantikortet som medföljer din TV. 6

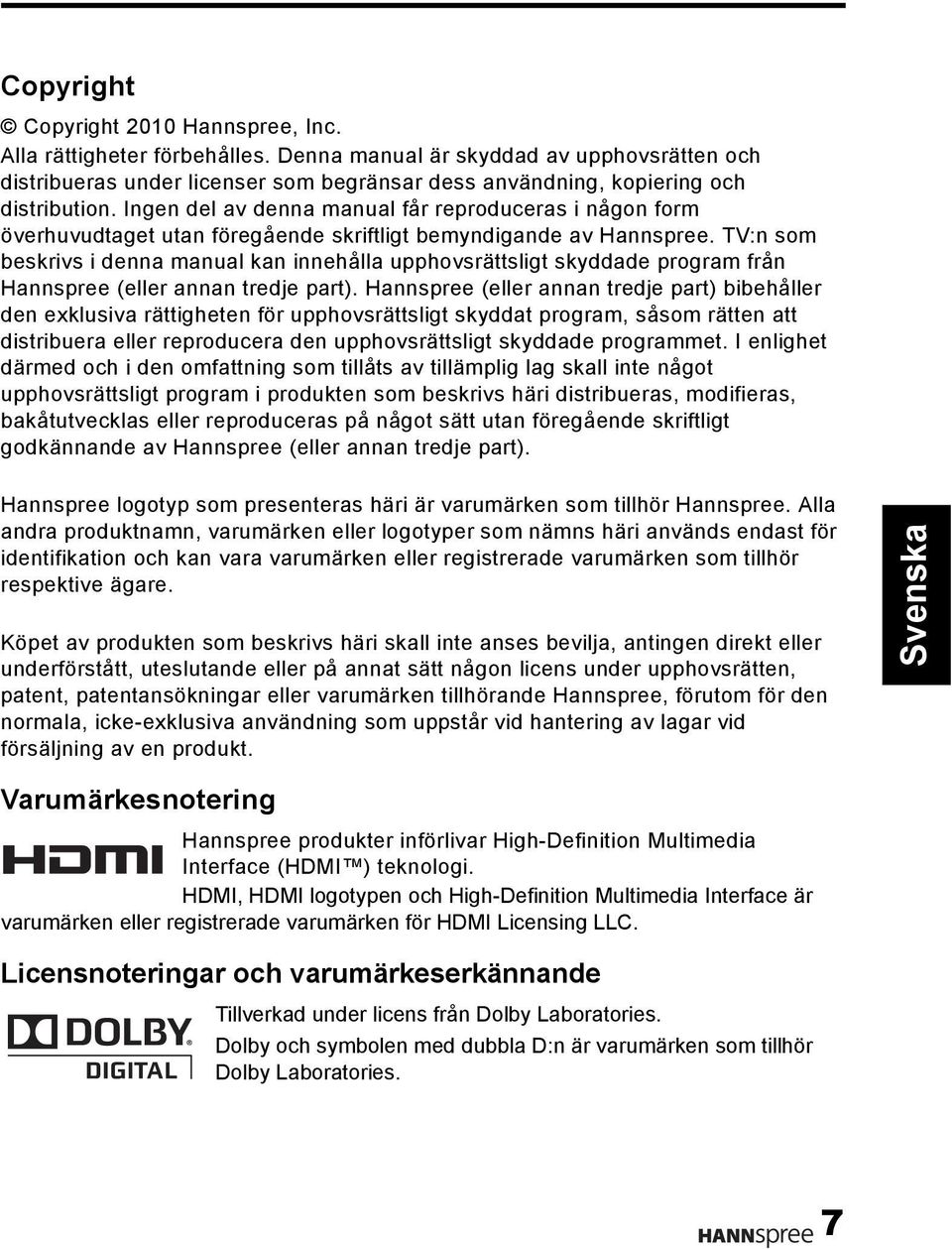

8 Copyright Copyright 2010 Hannspree, Inc. Alla rättigheter förbehålles. Denna manual är skyddad av upphovsrätten och distribueras under licenser som begränsar dess användning, kopiering och distribution. Ingen del av denna manual får reproduceras i någon form överhuvudtaget utan föregående skriftligt bemyndigande av Hannspree. TV:n som beskrivs i denna manual kan innehålla upphovsrättsligt skyddade program från Hannspree (eller annan tredje part). Hannspree (eller annan tredje part) bibehåller den exklusiva rättigheten för upphovsrättsligt skyddat program, såsom rätten att distribuera eller reproducera den upphovsrättsligt skyddade programmet. I enlighet därmed och i den omfattning som tillåts av tillämplig lag skall inte något upphovsrättsligt program i produkten som beskrivs häri distribueras, modifieras, bakåtutvecklas eller reproduceras på något sätt utan föregående skriftligt godkännande av Hannspree (eller annan tredje part). Hannspree logotyp som presenteras häri är varumärken som tillhör Hannspree. Alla andra produktnamn, varumärken eller logotyper som nämns häri används endast för identifikation och kan vara varumärken eller registrerade varumärken som tillhör respektive ägare. Köpet av produkten som beskrivs häri skall inte anses bevilja, antingen direkt eller underförstått, uteslutande eller på annat sätt någon licens under upphovsrätten, patent, patentansökningar eller varumärken tillhörande Hannspree, förutom för den normala, icke-exklusiva användning som uppstår vid hantering av lagar vid försäljning av en produkt. Varumärkesnotering Hannspree produkter införlivar High-Definition Multimedia Interface (HDMI ) teknologi. HDMI, HDMI logotypen och High-Definition Multimedia Interface är varumärken eller registrerade varumärken för HDMI Licensing LLC. Licensnoteringar och varumärkeserkännande Tillverkad under licens från Dolby Laboratories. Dolby och symbolen med dubbla D:n är varumärken som tillhör Dolby Laboratories. 7

9 1 Komma igång 1.1 Förpackningens innehåll Kontrollera att följande komponenter finns med i lådan. Kontakta Hannspree Customer Service (kundtjänst) omedelbart om något saknas eller är skadat. TV Bruksanvisning Snabbstartguide Garantikort Strömsladd Fjärrkontroll och batterier TV-rengöringsduk I enlighet med WEEE bestämmelser kan inte denna TV hanteras som normalt avfall i Europa när den är förbrukad. Se återvinningsinformationen på vår webbsida för att hantera det. 8

10 1.2 Introduktion av TV:n Du kan titta på SECAM/ PAL/ DVB-T sändningar, kabel eller digitala TV-kanaler och enkelt ansluta en videobandspelare, STB eller DVD-spelare till SCART, HDTV (komponent), AV (komposit) och HDMI ingångarna (placeringen av dessa beror på modell). Du kan också använda TV:n som en monitor för din dator genom att ansluta den via VGA-porten. Bekväma kontrollknappar placerade på TV:n och en lätthanterlig fjärrkontroll låter dig byta kanaler, justera volymen och ändra visningsinställningar via ett enkelt-attanvända menysystem som visas på skärmen. De inbyggda stereohögtalarna ger ett fylligt rikt ljud och en lämplig ljudutgång låter dig ansluta till ett externt ljudsystem eller hörlurar. 1.3 Funktioner TV-mottagare: Inbyggd TVmottagare Ljud-/videostöd: SCART inmatning VGA (dator) inmatning HDMI inmatning HDTV (komponent) inmatning H/V ljudinmatning Dator linjeingång 3,5 mm stereohörlursuttag AV (komposit)-inmatning OSD (On-Screen Display/visning på skärmen) menysystem Text-TV (TV RF+SCART) 1.5v. med 1000 sidors minne Inbyggda stereohögtalare Bildförbättringsteknologi 3:2/2:2 rullgardinsmeny 3D Kombifilter HD-redo TV Brusreducering Avancerad 3D de-interlacing Kantförbättring Notera: De stödjande enheterna som nämns i denna manual kan variera mellan olika modeller. För ytterligare information, se tillverkarens bruksanvisning eller Snabbstartguiden för din TV-modell. 9

11 1.4 Kontrollpanel Beskrivning Knapp Funktion Ström Tryck för att slå på eller stänga av TV:n. Ingångskällor INPUT Tryck för att välja korrekt inmatningskälla. Meny Programval Programval MENU P P Tryck för att slå på/stänga av visningen på skärmen (on-screen display/osd) menyn. Tryck för att öka programnumret eller för att flytta uppåt till föregående post i OSD-menyn. Tryck för att minska programnumret eller för att flytta nedåt till nästa post i OSD-menyn. Volymjustering VOL + Volymjustering VOL - IR-sensor fjärrkontroll Tryck för att öka volymen eller för att flytta till höger i OSD-menyn. Tryck för att minska volymen eller för att flytta till vänster i OSD-menyn. Tar emot inkommande kommandon från fjärrkontrollen. Ström-/ Standbyindikator Högtalare Indikerar ström- eller standbystatus, ström på/av representerar av Grön/röd lampindikatorer. Levererar högkvalitativt ljud. 1.5 In- och utgångskontakter Beskrivning Kontakt Funktion Kabel/antenn TV / DTV CABLE / ANTENNA Anslut till en antenn eller kabel-tv. Hörlursuttag EAR PHONE Anslut till hörlurar eller externa högtalare med inbyggd förstärkare. 10

12 Beskrivning Kontakt Funktion Komponentingång / CVBS matar in ljud R AUDIO L Anslut till en extern enhet såsom en videobandspelare, STB eller en DVDspelare. Komponentingång (video) Y Pb Pr Anslut till en extern enhet såsom en videobandspelare, STB eller en DVDspelare. Datorljudingång PC LINE IN Anslut till en dators linje-/ljudutgång. SCART IN- /UTGÅNG SCART IN/OUT Anslut till en extern enhet såsom en videobandspelare, STB eller en DVDspelare med AV, S-Video, RGB, L/R IN, Analog TV-utgång eller L/R utgång. VGA (dator) inmatning Service SERVICE VGA Anslut till en dators VGA-port. Endast service. Inte tillgänglig för användare. Video VIDEO Anslut till en extern enhet såsom en videobandspelare, STB eller en DVDspelare. CI CI Anslut till en CI-enhet. HDMI 1 ingång HDMI 1 Anslut till en HDMI-utrustning eller en HDMI-DVI adapterkabel till enheter såsom en DV-spelare eller digitalbox. HDMI 2 ingång HDMI 2 Anslut till en HDMI-utrustning eller en HDMI-DVI adapterkabel till enheter såsom en DV-spelare eller digitalbox. Strömanslutningsko ntakt AC IN Anslutning av den medföljande strömkabeln. 11

13 1.6 Fjärrkontroll Beskrivning Ikon Funktion Ström Tryck för att slå på eller stänga av TV:n. Inmatning signaltyp INPUT Tryck för att välja signaltyp för inmatning: TV, SCART, komposit, komponent, HDMI 1, HDMI 2 och dator Knappsats Används för att välja ett program direkt. Tryck på 0-9 för att mata in programnumret (tryck på 1 och 0 för program 10). Pro.List (programlista) Pro.LIST Tryck på för att visa kanallistan. Sista LAST Tryck för att återgå till den senast valda kanalen. 1. Tryck för att visa nuvarande kanal- /programinformation. Information INFO 2. Under DTV menyval tryck för att visa hjälpinformationen om Channel Organizer (kanalorganiserare), Channel Sorting (kanalsortering), Channel Grouping (kanalgruppering), Time (tid) och Parental Rating (föräldravärdering). Meny MENU Tryck för att slå på/stänga av visningen på skärmen (on-screen display/osd) menyn. OK OK Tryck för att bekräfta val. Pilar Tryck upp, ned, vänster eller höger för att rulla genom de visade menyerna på skärmen. 12

14 Beskrivning Ikon Funktion Elektronisk programguide EPG Tryck för att visa detaljerad programinformation för kanaler (endast för DTV). Textläge TEXT Tryck för att aktivera text-tv. Volymjustering VOL / VOL Tryck på VOL + för att öka ljudvolymen. Tryck på VOL för att minska ljudvolymen. Tyst MUTE Tryck för att eliminera ljudet. Tryck på den igen eller tryck på knapparna för volymjustering för att återställa volymen. Dual ljud Välj program Röd, Grön, Gul, Blå P / P Tryck för att ändra multiljudvalet för TV-kanalen. Tryck på P för att öka programnumret. Tryck på P för att minska programnumret. Tryck på den färgade knapparna för att utföra specifika uppgifter i OSD-menyn eller i texttv-läge. Innehållsregister Mix Justera storlek Undertext INDEX MIX SIZE SUBTITLE Tryck för att visa en tabell med tillgängliga text-tv-ämnen. (Endast programmerbar i text-tv-läge) Tryck för att visa text-tv över programmet på skärmen. (Endast programmerbar i text-tvläge) Tryck för att justera skärmstorleken. (Endast programmerbar i text-tv-läge) Med en ATV källa, om text-tv-läge är aktiverat och text-tv har en undertextsida, tryck för att undertextsidan. Med en DTV källa, tryck för att visa undertext-osd och välj språket. 13

15 Beskrivning Ikon Funktion Håll HOLD Tryck för att inaktivera automatiskt sidbyte vilket endast sker när fler än en text-tv-sida finns. (Endast programmerbar i text-tv-läge) Avslöja REVEAL Tryck för att visa den dolda informationen, såsom lösning på pussel. (Endast programmerbar i text-tv-läge) Ljudläge SOUND Tryck upprepade gånger för att växla mellan alla ljudinställningarna: Dynamisk, Standard, Mjuk eller Användare. Bildläge Favoritkanal PIC FAV. Tryck upprepade gånger för att växla mellan alla bildinställningarna: Livlig, Standard, Film eller Användare. Tryck för att öppna favoritlistemenyn och tryck på / för att välja kanaler och tryck på OK knappen för att gå till favoritkanalerna. Pysäytys FREEZE Tryck för att pausa en videobild på skärmen. (Endast programmerbar i TV-källan) Avstängningstimer SLEEP Tryck upprepade gånger för att ställa in avstängningstimern (15, 30, 45, 60, 90 eller 120 minuter). Avbryt timern genom att välja alternativet Sleep Off (avstängning av). Bildförhållande ASPECT Tryck för att justera bredd-till-höjd förhållandet för bilden med bildkvot: AUTO, Full, 4:3, Zoom, Undertext eller Wide. 14

16 Notera: För bästa resultat använd fjärrkontrollen inom ett lämpligt avstånd framför TV:n. Överskrid inte en vinkel på 30 grader när du pekar mot TV:n. Det operativa avståndet kan förkortas när signalsensorn utsätts direkt för ett starkt ljus. Rikta sändaren på fjärrkontrollen mot signalsensorn och se till att det inte finns några hinder mellan dessa. 15

17 1.7 Isättning av fjärrkontrollens batterier 1 Öppna batterilocket på baksidan av fjärrkontrollen (A). (A) 2 Sätt in batterierna och var uppmärksam på polaritetmarkeringarna på insidan av batterifacket (B). (B) 3 Sätt tillbaka locket till batterifacket (C). (C) 16

18 VARNING Om inte fjärrkontrollen används under en längre period, ta bort batterierna och förvara dem på rätt sätt. Hantera skadade eller läckande batterier försiktigt och tvätta händerna med tvål om de kommer i kontakt med läckande flytande kemikalier. Om din fjärrkontroll har två batterier, blanda inte nya och gamla batterier då livslängden för de nya batterierna kommer att förkortas. Flytande kemikalier kan läcka från gamla batterier. Explosionsrisk förekommer om batteriet inte sätts i korrekt. Byt endast ut mot samma eller motsvarande typ som rekommenderas av tillverkaren. Kassera använda batterier i enlighet med tillverkarens instruktioner. Följ lokala regler för återvinning och avyttring av förbrukade batterier, lämna dessa till batteriåtervinningen. Fjärrkontrollens hölje kan ha en magnet inuti så placera inga magnetkänsliga föremål såsom klockor, kreditkort eller flashmedia i närheten av höljet. Använd inte våld när du öppnar fjärrkontrollens lock, du kan skada gångjärnen. 17

19 2 Inställning av din TV 2.1 Grundanslutningar Strömanslutning 1 Anslut strömsladden till AC IN uttaget på baksidan av TV-apparaten 2 Sätt in kontakten i den andra änden av strömsladden i ett eluttag Anslut av en antenn eller kabel-tv. Anslut ena änden av VHF/UHF (antenn) eller CATV kabel till TV/DTV uttaget på baksidan av TV:n. Antenn TV / DTV CABLE / ANTENNA Jordklämma Koaxialkabel Jord Notera: Bilderna är endast till som illustration och kan variera efter modell eller region. Om du inte kan ta emot kanaler efter anslutningen av antennen eller kabel-tvledningen, försök att söka efter kanaler. 18

20 2.2 Ansluta externa enheter Anslut externa enheter såsom videobandspelare, STB, DVD-spelare, videospelskonsoler, hörlurar eller en dator till TV:n till lämpliga portar på baksidan av TV:n Ansluta externa enheter Hörlurar EAR PHONE Högtalare (Inbyggda förstärkare) Notera: Externa högtalare eller hörlurar följer inte med TV-apparaten. De interna högtalarna kommer inte att mata ut ljud när hörlurarna är anslutna. Använd endast externa högtalaren med inbyggda förstärkare. Endast en extern enhet för ljud kan anslutas i taget. 19

21 2.2.2 Anslutning till AV enheter Följande diagram illustrerar hur AV-enheter ansluts till din TV via HDMI (A), Komponent/AUDIO (B), SCART (C), och VIDEO/AUDIO (D) portarna. A B C D HDMI 1 HDMI 2 eller AUDIO R L Y Pb Pr eller SCART eller VIDEO R AUDIO L SCART-adapter (Tillval) R-AUDIO-L/MONO VIDEO S.VIDEO Videokabel (Tillval) HDMI kabel (Tillval) Ljudkabel (Tillval) Ljud- /videokabel (Tillval) SCART-kabel (Tillval) Ljud-/videokabel (Tillval) HDMI R L Y PB PR L R VIDEO S-VIDEO SCART VIDEO R L Videospelskonsol eller Videobandspelare STB DVD Notera: Ljudportarna som visas i Component (komponent) / Audio (B) och Video / Audio (D) är fysiskt samma portar. Endast en uppsättning av ljudportarna kan väljas vid anslutning av AV-enheter. 20

22 2.2.3 Ansluta en videobandspelare/ STB/ DVD-spelare genom att använda komponent / video Ansluta TV:n till en videobandspelare/ STB/ DVD-spelare genom att använda komponent-/ videoinmatning. AUDIO R L Y Pb Pr Videobandspelare STB Ljudkabel (Tillval) DVD VIDEO Videokabel (Tillval) R AUDIO L Videokabel (Tillval) Videobandspelare STB Ljudkabel (Tillval) DVD 21

23 2.2.4 Anslut en dator med VGA Anslut TV:n till din dator för att använda den som monitor med VGA-porten såsom visas. 1 Anslut VGA-porten på TV:n till VGA utgången på datorn. 2 Anslut linjeutgången på datorn till PC LINE IN porten på din TV för att lyssna på ljud från datorn. VGA PC LINE IN Ljudkabel (Tillval) Dator Videokabel (Tillval) Anslut en dator med DVI Anslut TV:n till din dator för att använda den som monitor med DVI-porten såsom visas. 1 Anslut HDMI-porten på TV:n till DVI utgången på datorn. 2 Anslut linjeutgången på datorn till PC LINE IN porten på din TV för att lyssna på ljud från datorn. HDMI 1 HDMI 2 PC LINE IN Ljudkabel (Tillval) Dator HDMI HDMI till DVI kabel (Tillval) 22

24 2.2.6 Ansluta HDMI HDMI (High Definition Multimedia Interface) garanterar att den bästa videosignalen alltid sänds från källa till TV:n. Se följande illustration för att ansluta en HDMI-enhet till TV:n. HDMI 1 HDMI 2 HDMI kabel (Tillval) DVD-spelare Notera: När HDMI-kabeln är ansluten är det inte nödvändigt att ansluta ljudkabeln. Emellertid är det nödvändigt att göra det om en HDMI till DVI kabel är ansluten Ansluta USB Serviceport, endast för TV F/W uppdatering. SERVICE USB-enhet (Tillval) 23

25 2.2.8 Ansluta en videobandspelare/ STB/ DVD-spelare genom att använda SCART Anslut SCART-porten för att ansluta en TV, Videobandspelare, VCD, DVD-spelare eller videospelskonsol. Du kan välja att använda en SCART-kabel eller Scartadapter (tillval) för anslutningen beroende på vilka tillgängliga portar som finns på din spelare. SCART SCART-adapter (tillval) R-AUDIO-L/MONO VIDEO S.VIDEO SCART-kabel (Tillval) Anslut till AV-kontakter Anslut till S-videokontakter Notera: S-Videokontakten och AV-kontakten kan inte vara ansluten samtidigt, fel signal kan genereras. Kablarna är färgkodade (svart, röd, vit och gul) Anslut varje färgkodad kabel till motsvarande kontakt på din enhet. 24

26 2.3 Använda TV:n Slå på/stänga av TV:n 1 Tryck på på kontrollpanelen eller på fjärrkontrollen. Tv:ns strömförsörjningsindikator slår om från rött till grönt för att indikera att tv:n är på. 2 Tryck igen. Strömförsörjningsindikatorn slår om från grönt till rött för att indikera att tv:n är av Växla källsignal Tryck på INPUT på kontrollpanelen eller på fjärrkontrollen för att välja inkommande signalkälla Göra en automatisk kanalsökning Innan TV:n används för att titta på program behöver du först aktivera kanalsökningen. 1 Tryck på MENU (meny) på kontrollpanelen eller fjärrkontrollen välj sedan att gå in i Kanal-/ DTV-menyn. 2 Välj Auto Scan (automatisk sökning). 3 Tryck på på fjärrkontrollen för att välja Start och tryck på OK för att köra kanalsökningen Välja kanaler Tryck på P på fjärrkontrollen eller kontrollpanelen för att öka kanalnumret. Tryck på P på fjärrkontrollen eller kontrollpanelen för att minska kanalnumret. Ange det specifika kanalnumret genom att trycka på dess nummerknappar på fjärrkontrollen Justera volymen 1 Tryck på VOL+ på kontrollpanelen eller fjärrkontrollen för att öka volymen. 2 Tryck på VOL- på kontrollpanelen eller fjärrkontrollen för att minska volymen. 3 Tryck på MUTE för att eliminera ljudet och tryck på MUTE igen eller tryck på volymknapparna för att återställa standardvolymen. 25

27 2.3.6 Redigera Favoritlistan 1 Tryck på MENU (meny) på kontrollpanelen eller fjärrkontrollen välj sedan att gå in i kanalmenyn. 2 Välj Favorite Lists (favoritlistor) och tryck på OK för att öppna favoritlistan. 3 Välj önskad kanal och tryck på OK för att markera eller avmarkera kanalen. 4 Tryck på MENU (meny) för att avsluta Redigera kanalistan 1 Tryck på MENU (meny) på kontrollpanelen eller fjärrkontrollen välj sedan att gå in i kanalmenyn. 2 Välj Channel Edit (redigera kanal) och tryck på OK för att gå in i undermenyn. 3 Välj Name (namn), Skip (hoppa över) eller Reorder (ändra ordning) och tryck på OK för att bekräfta. För att redigera kanalnamnet välj önskad kanal och tryck på OK för att börja redigera namnet. För att redigera listan överhoppade kanaler, välj önskad kanal och tryck på OK för att markera eller avmarkera kanalen. För att ändra ordning i kanallistan välj önskad första kanal och andra kanal och tryck på OK för att bekräfta. 4 Tryck på MENU (meny) för att avsluta. 26

28 3 Justera On-Screen Display (OSD) inställningar On-Screen Display (OSD) menysystemet ger en snabb och enkel metod att justera TV-inställningarna. OSD-menyn kan kommas åt via knapparna på antingen på kontrollpanelen eller fjärrkontrollen. Innan vi går in på detaljer för varje OSD-alternativ kan du bekanta dig med placeringen av OSD-systemet: justerbara alternativ: Visar inställningen/värdet på de justerbara alternativen. huvudmeny: Visar en lista med menyposter. Den valda posten är markerad med en avvikande färg. instruktioner: Picture Audio Clock / Timer Channel Setup Picture Mode Brightness Contrast Sharpness Color Tint Digital NR X-Contrast Backlight Aspect ratio Move OK Select Menu Return Snabbinstruktion för justering av inställningarna. Funktion TV-kontrollpanel Fjärrkontroll OSD-meny MENU MENU Upp P Pil Ned P Pil Öka VOL+ Pil Minska VOL- Pil Välj INPUT (inmatning)/ VOL+ OK Återgå MENU (meny)/ VOL- MENU 27

29 3.1 OSD-inställningsmenyer Följ instruktionerna som indikeras på nedsidan av OSD funktionsmenyn. Tryck P / P på kontrollpanelen eller / på fjärrkontrollen för att skrolla genom menyerna, tryck på INPUT (inmatning) / VOL+ på kontrollpanelen eller OK på fjärrkontrollen för att välja en post och tryck sedan på MENU/ VOL- för att avsluta OSD-menyn. Följande menyer kan ställas i med olika justeringsmetoder. 3.2 Justering av bildinställningarna 1 Tryck på MENU (meny) för att gå in i OSD huvudmeny. 2 Tryck på / på fjärrkontrollen eller P / P på kontrollpanelen för att välja Bildmeny. 3 Tryck på / OK på fjärrkontrollen eller INPUT / VOL+ på kontrollpanelen för att gå in i Picture (Bildmenyn). Picture Audio Clock / Timer Channel Setup Picture Mode Brightness Contrast Sharpness Color Tint Digital NR X-Contrast Backlight Aspect ratio 4 Tryck på / på fjärrkontrollen eller P / P på kontrollpanelen för att välja en post. 5 Tryck på / OK på fjärrkontrollen eller INPUT / VOL+ på kontrollpanelen för att gå in i posten. 6 Tryck på / på fjärrkontrollen eller VOL+ / VOL- på kontrollpanelen för att ändra skalorna eller tryck på OK på fjärrkontrollen eller INPUT / VOL+ på kontrollpanelen för att markera en post. 7 Tryck på MENU (meny) för att avsluta. 8 Picture (Bildmenyn) kan användas för att justera Picture Mode (Bildläge), Brightness (Ljusstyrka), Contrast (Kontrast), Sharpness (Skärpa), Colro (Färg), Tint (Färgton), Digital NR, X-Contrast (X-kontrast), Backlight (Bakgrundsljus), Aspect Ratio (Bildkvot), Color Temp (Färgtemperatur) och Recall (Återkalla) inställningar. Brightness (Ljusstyrka), Contrast (Kontrast), Sharpness (Skärpa), Color (Färg) och Tint (Färgton) är endast tillgängliga för justering om du väljer User (Användare) i Bildläge. Tryck på / på fjärrkotnrollen eller VOL+ / VOL- på kontrollpanelen för att justera dessa inställningar. Picture Mode (bildläge) kan ställas in på Vivid (Livlig), Standard, Movie (film) eller User (användare). Digital NR kan ställas in på Off (av), Weak (svag), Medium eller Strong (stark). X-Contrast (X-kontrasten) kan ställas in på Off (av) eller On (på). Backlight (Bakgrundsljuset) kan justeras genom att trycka på / för att flytta skalan från 0 till 14. Aspect Ratio (Bildkvoten) kan ställas in på Auto, Full, 4:3, Zoom, Subtitle (undertext) eller Wide (bred). Colour Temp (färgtemperaturen) kan ställas in på Warm (varm), Standard eller Cool (kall). Recall (återkalla) kan användas för att återställa undermenyns ursprungliga fabriksinställningar. Notera: Posterna som är tillgängliga i OSD kan variera beroende på den inmatade signalkällan. Move OK Select Menu Return 28

30 3.3 Justering av ljudinställningar 1 Tryck på MENU (meny) för att gå in i OSD huvudmeny. 2 Tryck på / på fjärrkontrollen eller P / P på kontrollpanelen för att välja Audiomeny (ljudmeny). 3 Tryck på / OK på fjärrkontrollen eller INPUT / VOL+ på kontrollpanelen för att gå in i Audio-meny (ljudmeny). Picture Audio Mode Equalizer Audio Clock / Timer Channel Setup Balance Audio Effect Auto Volume Preferred Language Digital MTS Audio Description Recall Move OK Select Menu Return 4 Tryck på / på fjärrkontrollen eller P / P på kontrollpanelen för att välja en post. 5 Tryck på / OK på fjärrkontrollen eller INPUT / VOL+ på kontrollpanelen för att gå in i posten. 6 Tryck på / på fjärrkontrollen eller VOL+ / VOL- på kontrollpanelen för att ändra skalorna eller tryck på OK på fjärrkontrollen eller INPUT / VOL+ på kontrollpanelen för att markera en post. 7 Tryck på MENU (meny) för att avsluta. 8 Audio-meny (ljudmeny) kan används för att justera inställningarna Audio Mode (ljudläge), Equalizer, Balance (balans), Audio Effect (ljudeffekt), Auto Volume (automatisk volym) (endast ATV), Preferred Language (önskat språk) (endast DTV), Digital MTS (endast DTV), Audio Description (ljudbeskrivning) (endast DTV) och Recall (återkalla). Equalizer är endast tillgänglig för justering om du väljer User (användare) i Audio Mode (ljudläge). Audio Mode (ljudläge) kan ställas in på Dynamic (dynamisk), Standard, Soft (mjukt) eller User (användare). Tryck på / på fjärrkontrollen eller VOL+ / VOL- på kontrollpanelen för att justera skalorna i Equalizer och Balance (balans). Audio Effect (ljudeffekt) kan ställas in på Off (av) eller On (på). Auto Volume (automatisk volym) kan ställas in på Off (av) eller On (på). Preferred Language (önskat språk) kan ställas in på English (engelska), German (tyska), French (franska), Italian (italienska), Spanish (spanska), Dutch (holländska), Hungarian (ungerska), Portugese (portugisiska) eller Polish (polska). Digital MTS kan ställas in på Auto, Stereo, Dual 1 eller Dual 2. Audio Description (ljudbeskrivning) kan ställas in på Mode (läge) eller Volume (volym). Recall (återkalla) kan användas för att återställa ursprungliga fabriksinställningarna. Notera: Posterna som är tillgängliga i OSD kan variera beroende på den inmatade signalkällan. 29

31 3.4 Inställning timer och klocka 1 Tryck på MENU (meny) för att gå in i OSD huvudmeny. 2 Tryck på / på fjärrkontrollen eller P / P på kontrollpanelen för att välja menyn Clock (klocka) och Timer. 3 Tryck på / OK på fjärrkontrollen eller INPUT / VOL+ på kontrollpanelen för att gå in i menyn Clock (klocka) och Timer. Picture Sleep Timer Time Mode Audio Clock / Timer Channel Setup Date Local Offset Move OK Select Menu Return 4 Tryck på / på fjärrkontrollen eller P / P på kontrollpanelen för att välja en post. 5 Tryck på / OK på fjärrkontrollen eller INPUT / VOL+ på kontrollpanelen för att gå in i posten. 6 Tryck på / på fjärrkontrollen eller VOL+ / VOL- på kontrollpaneln för att ändra värden eller tryck på OK på fjärrkontrollen eller INPUT / VOL+ på kontrollpanelen för att markera en post. 7 Tryck på MENU (meny) för att avsluta. 8 Menyn Clock (klocka) och Timer kan användas för att justera inställningarna Sleep Timer (avstängningstimer), Time Mode (tidsläge), Date (datum) och Local Offset (lokal förskjutning). Date (datum) och Local Offset (lokal förskjutning) är endast tillgängliga för justering om du valt Manual i Time Mode. Sleep Timer (avstängningstimer) kan ställas in på Off (av), 15 min, 30 min, 45 min, 60 min, 90 min eller 120 min. Time Mode (tidsläge) kan ställas in på Off (av) eller Manual (manuell). Tryck på / på fjärrkontrollen eller VOL+ / VOL- på kontrollpanelen för att justera värdena i Date (datum). Local Offset (lokal förskjutning) kan ställas in på Current Time (aktuell tid), CT +1h, CT +2h, CT +3h, CT -1h, CT -2h eller CT -3h. Notera: Posterna som är tillgängliga i OSD kan variera beroende på den inmatade signalkällan. 30

32 3.5 Justering av kanalinställningarna 1 Tryck på MENU (meny) för att gå in i OSD huvudmeny. 2 Tryck på / på fjärrkontrollen eller P / P på kontrollpanelen för att välja menyn Channel (kanal). 3 Tryck på / OK på fjärrkontrollen eller INPUT / VOL+ på kontrollpanelen för att gå in i menyn Channel (kanal). Picture Country Subtitle Audio Clock / Timer Channel Setup Teletext Language Auto Scan Manual Scan Channel Edit Favorite Lists Parental Control Move OK Select Menu Return 4 Tryck på / på fjärrkontrollen eller P / P på kontrollpanelen för att välja en post. 5 Tryck på / OK på fjärrkontrollen eller INPUT / VOL+ på kontrollpanelen för att gå in i posten. 6 Tryck på / på fjärrkontrollen eller VOL+ / VOL- på kontrollpanelen för att ändra värden eller tryck på OK på fjärrkontrollen eller INPUT / VOL+ på kontrollpanelen för att markera en post. 7 Tryck på MENU (meny) för att avsluta. 8 Menyn Channel (kanal) kan användas för att göra inställningarn eller justera funktionerna Country (land), Subtitle (undertext), Teletext Language (text-tv-språk), Auto Scan (automatisk sökning), Manual Scan (manuell sökning), Channel Edit (kanalredigering), Favorite Lists (favoritlista) och Parental Control (föräldrakontroll) (se Göra en automatisk kanalsökning på sidan 25, Redigera Favoritlistan på sidan 26 och Redigera kanalistan på sidan 26). Country (Land) kan ställas in på UK (Storbritannien),Germany (Tyskland), France (Frankrike), Italy (Italien), Spain (Spanien), Netherlands (Nederländerna), Hungary (Ungern), Portugal (portugisiska), Poland (Polen) och Other (andra). Subtitle (undertext) kan användas för att justera Preferred Language (önskat språk), Mode (läge) och Hearing Impaired (hörselskadad). Teletext Language (text-tv-språk) kan användas för att välja önskat text-tv-språk. Manual Scan (manuell sökning) kan användas för att genomföra Digital Scan (digital sökning), Analog Scan (analog sökning) och Fine tune (fininställning). Parental Control (föräldrakontroll) kan användas för att ställa in inställningarna Enter Password (ange lösenord), Enable (aktivera), Channel Locks (kanallås), Parental Rating (föräldravärdering), Front Panel Lock (lås frontpanel) och Password (lösenord). Standardlösenordet är Notera: Kanalinställningarna är tillgängliga när signalen är inställd på TV-källa. 31

33 3.6 Inställning av inställningsalternativen för dator 1 Tryck på MENU (meny) för att gå in i OSD huvudmeny. Picture H Position V Position 2 Tryck på / på fjärrkontrollen eller P / P på kontrollpanelen för att välja menyn PC Setting (datorinställning). 3 Tryck på / OK på fjärrkontrollen eller INPUT / VOL+ på kontrollpanelen för att gå in i menyn PC Setting (datorinställning). Audio Clock / Timer PC Setting Setup Phase Clock Auto Adjust Move OK Select Menu Return 4 Tryck på / på fjärrkontrollen eller P / P på kontrollpanelen för att välja en post. 5 Tryck på / OK på fjärrkontrollen eller INPUT / VOL+ på kontrollpanelen för att gå in i posten. 6 Tryck på / på fjärrkontrollen eller VOL+ / VOL- på kontrollpanelen för att ändra skalorna eller tryck på OK på fjärrkontrollen eller INPUT / VOL+ på kontrollpanelen för att fullborda en post. 7 Tryck på MENU (meny) för att lämna menyn PC Setting. 8 Menyn PC Setting (datorinställning) kan användas för att ställa in funktioner eller göra inställningar för H Position, V Position, Phase (fas), Clock (klocka) och Auto Adjust (automatisk justering). 9 Tryck på / på fjärrkontrollen eller VOL+ / VOL- på kontrollpanelen för att justera skalorna i H Position, V Position, Phase (Fas) och Clock (Klocka). 10 Den automatiska inställningen kn användas för att automatiskt justera inställningar. Notera: Menyn PC Setting (datorinställning) är endast tillgänglig när inmatningskällan är inställd på Computer (dator). 32

34 3.7 Justering av installationsinställningarna 1 Tryck på MENU (meny) för att gå in i skärmen OSD huvudmeny. 2 Tryck på / på fjärrkontrollen eller P / P på kontrollpanelen för att välja Setup meny (inställningsmeny). 3 Tryck på / OK på fjärrkontrollen eller INPUT / VOL+ på kontrollpanelen för att gå in i menyn Setup meny (inställningsmeny). Picture Audio Clock / Timer Channel Setup OSD Language OSD Time Common Interface SCART Mode Setting Hannspree Light First Time Setup Recall Move OK Select Menu Return 4 Tryck på / på fjärrkontrollen eller P / P på kontrollpanelen för att välja en post. 5 Tryck på / OK på fjärrkontrollen eller INPUT / VOL+ på kontrollpanelen för att gå in i posten. 6 Tryck på OK på fjärrkontrollen eller INPUT / VOL+ på kontrollpanelen för att markera en post eller utföra en funktion. 7 Tryck på MENU (meny) för att avsluta. 8 Inställningsmenyn kan användas för att ställa in inställningarna OSD Language (OSD-språk), OSD Time (OSD-tid), Common Interface (gemensamt gränssnitt), SCART, Mode Setting (lägesinställning), Hannspree Light, First Time Setup (första inställningen) och Recall (återkalla). Det gemensamma gränssnittet är endast tillgängligt när CI-enheten är ansluten. Om du vill avsluta CI huvudmenyn tryck på den Röda knappen på fjärrkontrollen. SCART är endast tillgänglig för inställningar när inmatningskällan är inställd på SCART. Tillgängliga OSD-språk är: English, Deutsch, Français, Italiano, Español, Nederlands, Magyar, Português, och Polski. OSD Tidsutlösning kan ställas in på 10 seconds (10 sekunder), 20 seconds (20 sekunder), 30 seconds (30 sekunder) och 60 seconds (60 sekunder). 9 Det gemensamma gränssnittet kan användas för att komma åt den anslutna CDenheten. SCART kan ställas in på Auto, RGB, CVBS eller S-Video. Mode Setting (lägesinställning) kan ställas in på Home Mode (hemmaläge) eller Store Mode (lagringsläge). Hannspree Light kan ställas in på Off (av), Low (låg), Medium eller High (hög). First Time Setup (första-gången inställning) kan användas för att ställa in inställningarna OSD Language (OSD-språk), Mode Setting (lägesinställning) och Country (land). Recall (återkalla) kan användas för att återställa Setup inställningarna till fabriksinställningarna. Notera: Posterna som är tillgängliga i OSD kan variera beroende på den inmatade signalkällan. 33

35 4 Felsökning Situation Lösning Anslut strömsladden ordentligt. Kontrollera om ström LED är på eller ej. Ingen bild eller ljud. Ingen bild eller dålig bild, ljudet är OK. Bilden är inte i färg. Bilden är OK, inget ljud. En av högtalarna har inget ljud. Kan inte ta emot vissa TVkanaler med kabel-tv. Vill återställa TVinställningarna. Tryck på på kontrollpanelen eller på fjärrkontrollen. Tryck på Input för att gå igenom de anslutna videokällorna. Tryck på P eller P för att byta till andra TV-program. Se till att alla kablar är ordentligt anslutna. Kontrollera antenn- och kabelanslutningarna. Justera ljusstyrkan i Picture (bild) OSD menyn. Ändra Color (färg) alternativet i Picture (bild) OSD menyn. Se till att källenheten fungerar ordentligt. Se till att ljudkabeln är ordentligt ansluten. Stänga av mute (ljuddämpningen). Tryck på VOL +på kontrollpanelen eller på fjärrkontrollen. Justera balance (balansen) i Audio OSD menyn. Försök med Auto SCAN (automatisk sökning) funktionen i Channel (kanal) OSD menyn. Använd Recall (återkalla) funktionen i Setup (inställning) OSD menyn. Om OSD poster är gråfärgade betyder det att dessa Kan inte hantera menyer. inställningar inte är tillgängliga i systemets nuvarande status. Skärmbilden snurrar. Se till att videosignalkabeln är ordentligt ansluten. Det snöar på skärmen. Otydliga eller överlappande bilder. Fjärrkontrollen fungerar inte. Justera antennens placering, placera den undan från vägar eller störande källor. Kontrollera anslutningsledningen för antennen och videosignalen. Justera skärpeinställningen. Välj program med högkvalitativa signaler. Ändra antennens riktning eller byt ut videosignalkabeln. Se till att batteriet är korrekt isatt. Byt batterier mot nya. Se till att strömsladden till TV:n är inkopplad. Se till att vägen mellan fjärrkontrollen och sensorn är utan hinder. Försök att använda fjärrkontrollen närmare TV-apparaten. 34

36 5 Supporttiming Datorläge Supporttiming Läge Upplösning (aktiva punkter) Horisontell frekvens (khz) Vertikal frekvens (Hz) Nominell pixelklocka (MHz) Dator (VGA) DVI till HDMI VGA 640x480 vid 60 Hz 31,469 59,941 25,175 V V SVGA 800x600 vid 60 Hz 37,879 60, V V XGA 1024x768 vid 60 Hz 48,363 60, V V VESA 1280x720 vid 60 Hz 44,955 59,94 74,25 V V VESA 1280x960 vid 60 Hz V V SXGA 1280x1024 vid 60 Hz 63,981 60, V V WXGA+ 1440x900 vid 60 Hz 55,935 59, ,5 V V WSXGA+ 1680x1050 vid 60 Hz 64,674 59, ,00 V V 1680x1050 vid 60 Hz 65,29 59, ,250 V V WUXGA 1920x1200 vid 60 Hz 74,04 59,95 154,000 V V Videoläge supporttiming Upplösning (aktiva punkter) HDMI HDTV (komponent) 640x480p vid 60 Hz V 720x480i vid 60 Hz V V 720x480p vid 60 Hz V V 720x576i vid 50 Hz V V 720x576p vid 50 Hz V V 1280x720p vid 60 Hz V V 1280x720p vid 50 Hz V V 1920x1080i vid 50 Hz V V 1920x1080i vid 60 Hz V V 1920x1080P vid 24 HZ V V 1920x1080P vid 25 HZ V V 1920x1080P vid 30 HZ V V 1920x1080P vid 50 Hz V V 1920x1080P vid 60 Hz V V 35

37 6 Specifikationer Skärmstorlek LCD-skärm Inmatningsfunktion Utmatningsfunktion Funktion 70 cm / 27.5 tum 1920x1200 RF in SCART AV Komponent Komponentljud RCA in HDMI x 2 VGA VGA datorlinje in CI stöder 5V Hörlursuttag Högtalare 10W+10W SCART ut Full HD HD klar 3D kombifilter 3D De Interlacer Brusreducering 3:2/2:2 rullgardinsmeny X-kontrast (10000:1) 24p ingång 36

38 7 Demontering av ställningsbasen 1 Koppla ifrån alla kablar och sladdar från TV:n för att undvika skador. 2 Placera TV:n med framsidan nedåt på en mjuk och plan yta (filt, skumplast, tyg etc.) för att förhindra skador på TV:n. 3 Tryck på ställningslåset på båda sidorna och ta bort ställningen och ta bort ställningen. (Endast för referens) Väggmontering av TV:n: 1 Köp en VESA kompatibel väggkonsol: VESA 100 X 200, 6 hål, M4, 14 mm, 20 kg. 2 Leta reda på den idealiska TV-positionen på väggen. 3 Fäst väggkonsolen på väggen. 4 Säkra TV:n på konsolen med de 6 monteringshålen på baksidan och i mitten av TV:n. Notera: Läs instruktionerna för din specifika väggkonsol för korrekt montering av TV:n. Delningen av monteringshålen är 100 mm horisontellt och 100 mm vertikalt. Skruvtypen som behövs är metrisk: M4, 14 mm lång. 28 tums TV-ställningen kan skruvas fast på ett bord eller en hård yta med hålen på baksidan av ställningsbasen. Bladen är avsedda som formgivning, ta inte bort dessa. *Installation av LCD-TV:n kräver specialkunskaper som endast bör utföras av kvalificerad servicepersonal. Kunder bör inte försöka att utföra arbetet själva. Hannspree påtar sig inget ansvar för felaktig montering som resulterar i olyckor eller skador. Du kan fråga en kvalificerad servicepersonal efter en tillvalskonsol för montering av TV:n på väggen. 37
