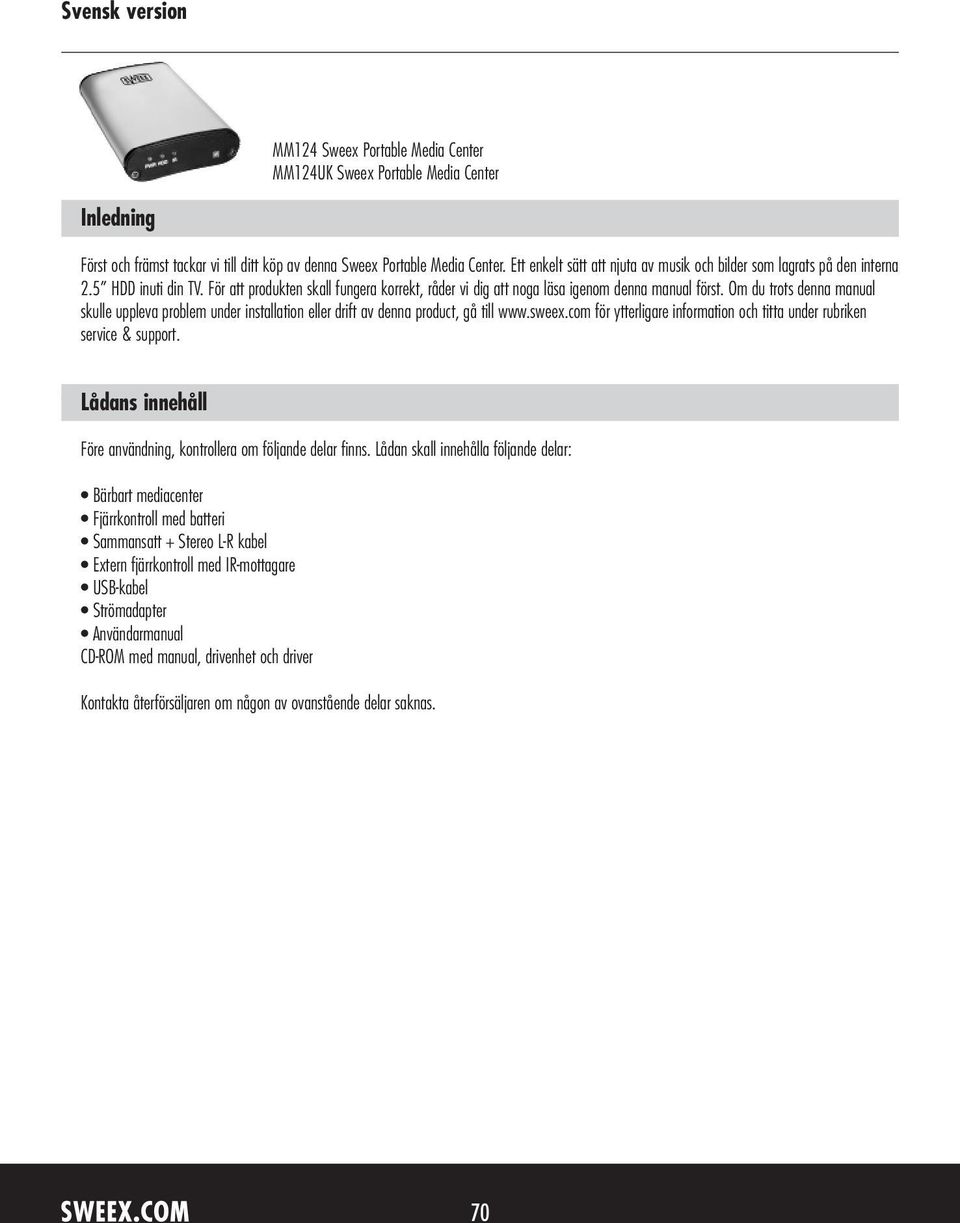

1 MM124 Sweex Portable Media Center MM124UK Sweex Portable Media Center Inledning Först och främst tackar vi till ditt köp av denna Sweex Portable Media Center. Ett enkelt sätt att njuta av musik och bilder som lagrats på den interna 2.5 HDD inuti din TV. För att produkten skall fungera korrekt, råder vi dig att noga läsa igenom denna manual först. Om du trots denna manual skulle uppleva problem under installation eller drift av denna product, gå till för ytterligare information och titta under rubriken service & support. Lådans innehåll Före användning, kontrollera om följande delar finns. Lådan skall innehålla följande delar: Bärbart mediacenter Fjärrkontroll med batteri Sammansatt + Stereo L-R kabel Extern fjärrkontroll med IR-mottagare USB-kabel Strömadapter Användarmanual CD-ROM med manual, drivenhet och driver Kontakta återförsäljaren om någon av ovanstående delar saknas. 70

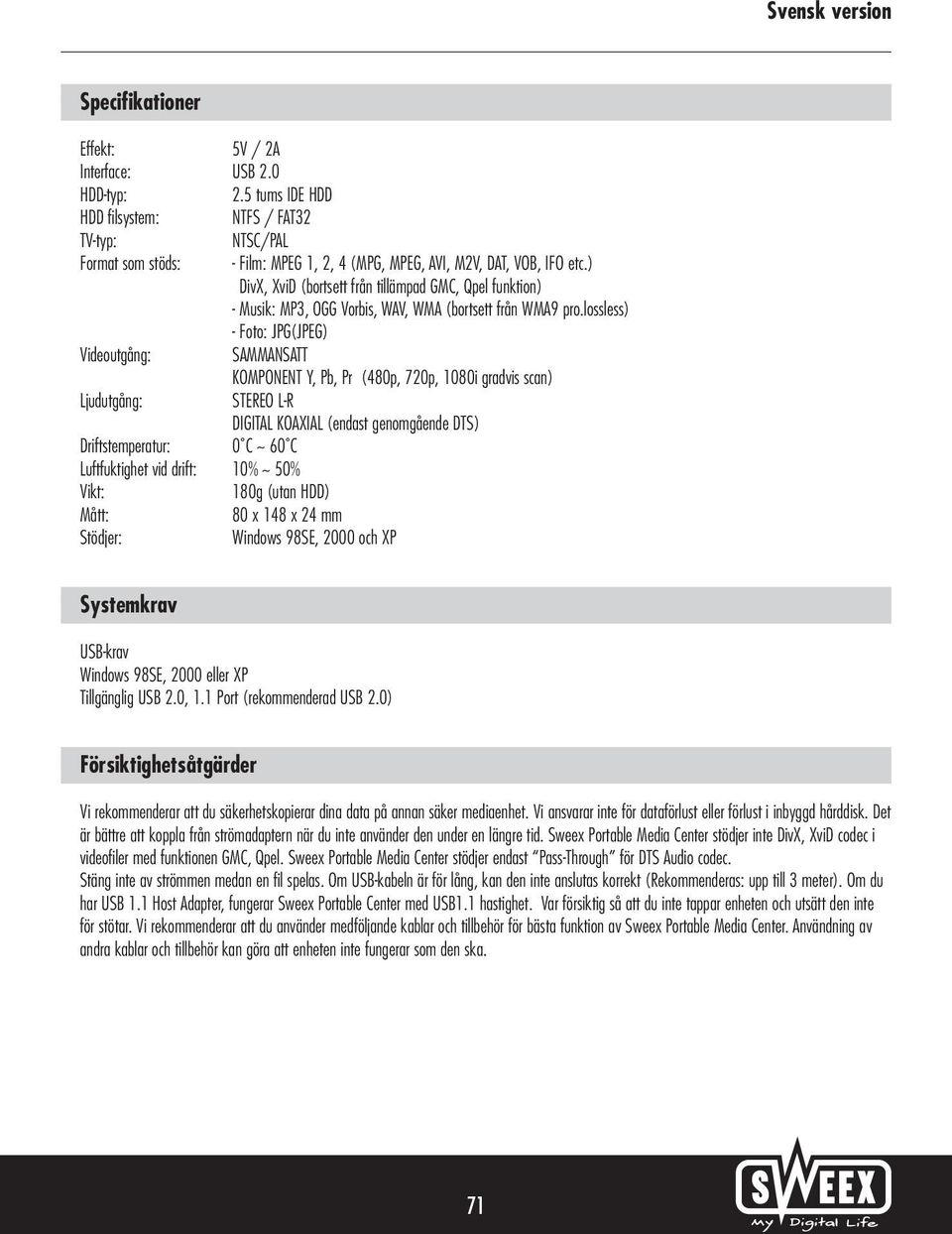

2 Specifikationer Effekt: 5V / 2A Interface: USB 2.0 HDD-typ: 2.5 tums IDE HDD HDD filsystem: NTFS / FAT32 TV-typ: NTSC/PAL Format som stöds: - Film: MPEG 1, 2, 4 (MPG, MPEG, AVI, M2V, DAT, VOB, IFO etc.) DivX, XviD (bortsett från tillämpad GMC, Qpel funktion) - Musik: MP3, OGG Vorbis, WAV, WMA (bortsett från WMA9 pro.lossless) - Foto: JPG(JPEG) Videoutgång: SAMMANSATT KOMPONENT Y, Pb, Pr (480p, 720p, 1080i gradvis scan) Ljudutgång: STEREO L-R DIGITAL KOAXIAL (endast genomgående DTS) Driftstemperatur: 0 C ~ 60 C Luftfuktighet vid drift: 10% ~ 50% Vikt: 180g (utan HDD) Mått: 80 x 148 x 24 mm Stödjer: Windows 98SE, 2000 och XP Systemkrav USB-krav Windows 98SE, 2000 eller XP Tillgänglig USB 2.0, 1.1 Port (rekommenderad USB 2.0) Försiktighetsåtgärder Vi rekommenderar att du säkerhetskopierar dina data på annan säker mediaenhet. Vi ansvarar inte för dataförlust eller förlust i inbyggd hårddisk. Det är bättre att koppla från strömadaptern när du inte använder den under en längre tid. Sweex Portable Media Center stödjer inte DivX, XviD codec i videofiler med funktionen GMC, Qpel. Sweex Portable Media Center stödjer endast Pass-Through för DTS Audio codec. Stäng inte av strömmen medan en fil spelas. Om USB-kabeln är för lång, kan den inte anslutas korrekt (Rekommenderas: upp till 3 meter). Om du har USB 1.1 Host Adapter, fungerar Sweex Portable Center med USB1.1 hastighet. Var försiktig så att du inte tappar enheten och utsätt den inte för stötar. Vi rekommenderar att du använder medföljande kablar och tillbehör för bästa funktion av Sweex Portable Media Center. Användning av andra kablar och tillbehör kan göra att enheten inte fungerar som den ska. 71

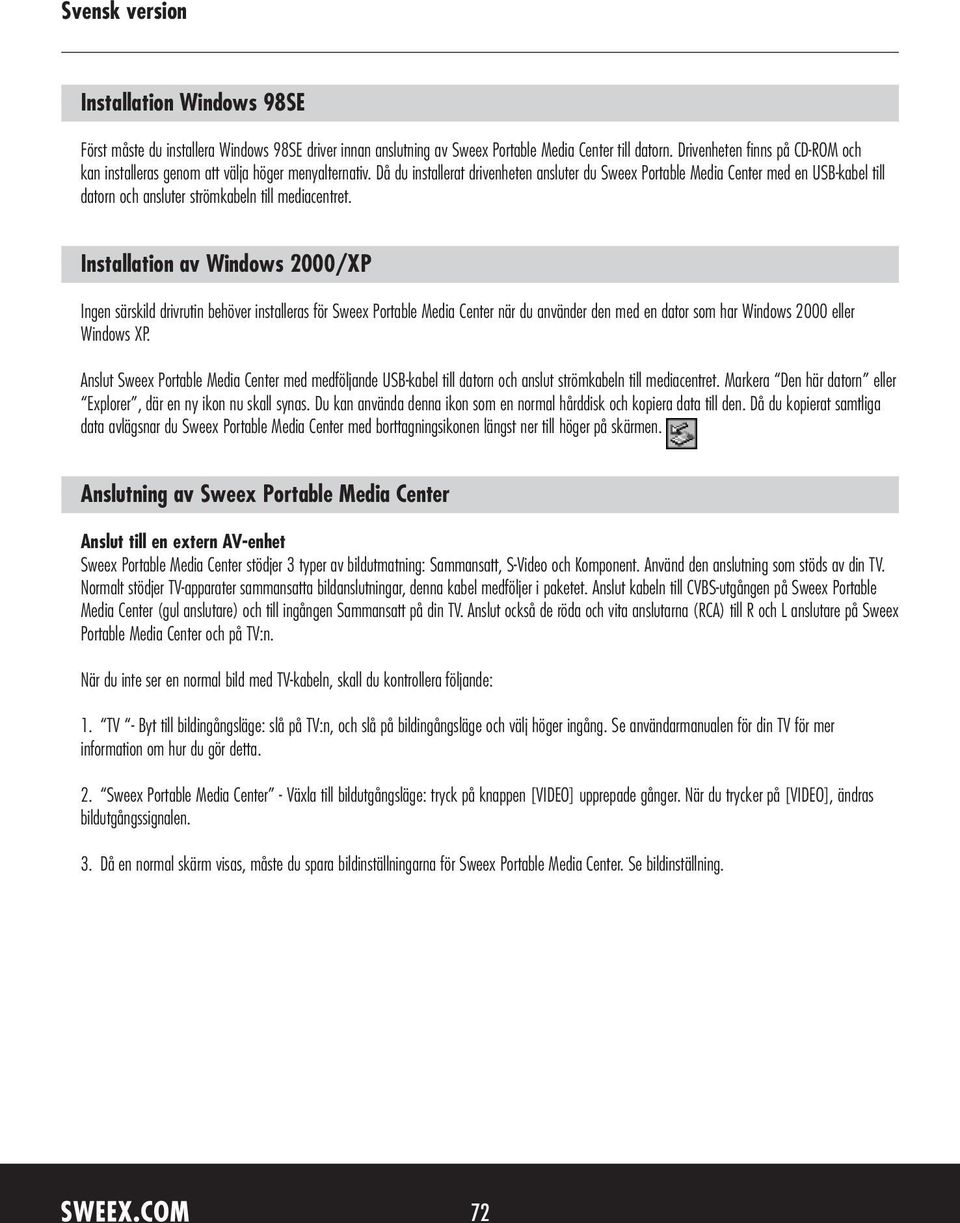

3 Installation Windows 98SE Först måste du installera Windows 98SE driver innan anslutning av Sweex Portable Media Center till datorn. Drivenheten finns på CD-ROM och kan installeras genom att välja höger menyalternativ. Då du installerat drivenheten ansluter du Sweex Portable Media Center med en USB-kabel till datorn och ansluter strömkabeln till mediacentret. Installation av Windows 2000/XP Ingen särskild drivrutin behöver installeras för Sweex Portable Media Center när du använder den med en dator som har Windows 2000 eller Windows XP. Anslut Sweex Portable Media Center med medföljande USB-kabel till datorn och anslut strömkabeln till mediacentret. Markera Den här datorn eller Explorer, där en ny ikon nu skall synas. Du kan använda denna ikon som en normal hårddisk och kopiera data till den. Då du kopierat samtliga data avlägsnar du Sweex Portable Media Center med borttagningsikonen längst ner till höger på skärmen. Anslutning av Sweex Portable Media Center Anslut till en extern AV-enhet Sweex Portable Media Center stödjer 3 typer av bildutmatning: Sammansatt, S-Video och Komponent. Använd den anslutning som stöds av din TV. Normalt stödjer TV-apparater sammansatta bildanslutningar, denna kabel medföljer i paketet. Anslut kabeln till CVBS-utgången på Sweex Portable Media Center (gul anslutare) och till ingången Sammansatt på din TV. Anslut också de röda och vita anslutarna (RCA) till R och L anslutare på Sweex Portable Media Center och på TV:n. När du inte ser en normal bild med TV-kabeln, skall du kontrollera följande: 1. TV - Byt till bildingångsläge: slå på TV:n, och slå på bildingångsläge och välj höger ingång. Se användarmanualen för din TV för mer information om hur du gör detta. 2. Sweex Portable Media Center - Växla till bildutgångsläge: tryck på knappen [VIDEO] upprepade gånger. När du trycker på [VIDEO], ändras bildutgångssignalen. 3. Då en normal skärm visas, måste du spara bildinställningarna för Sweex Portable Media Center. Se bildinställning. 72

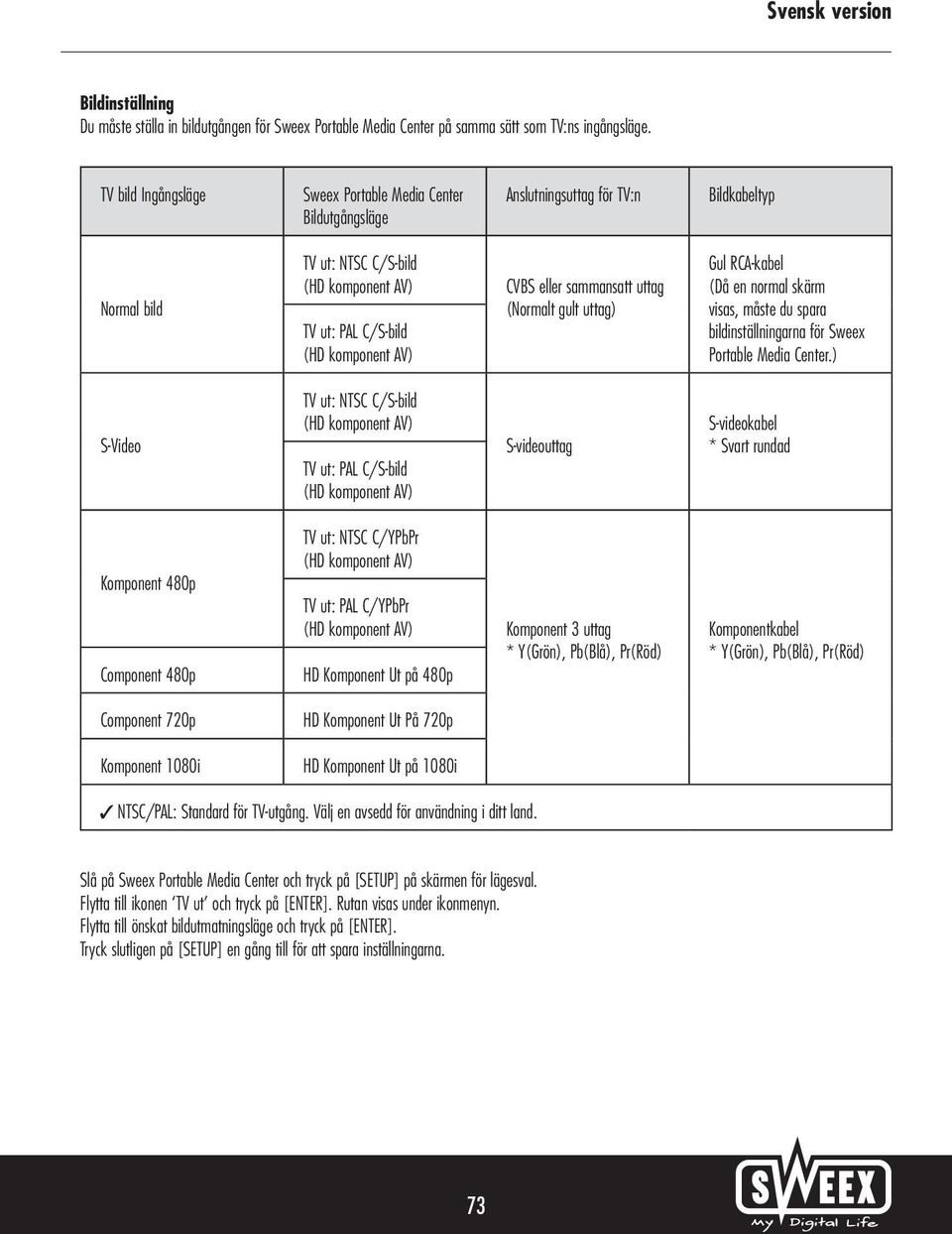

4 Bildinställning Du måste ställa in bildutgången för Sweex Portable Media Center på samma sätt som TV:ns ingångsläge. TV bild Ingångsläge Sweex Portable Media Center Bildutgångsläge Anslutningsuttag för TV:n Bildkabeltyp Normal bild TV ut: NTSC C/S-bild TV ut: PAL C/S-bild CVBS eller sammansatt uttag (Normalt gult uttag) Gul RCA-kabel (Då en normal skärm visas, måste du spara bildinställningarna för Sweex Portable Media Center.) S-Video TV ut: NTSC C/S-bild TV ut: PAL C/S-bild S-videouttag S-videokabel * Svart rundad Komponent 480p Component 480p TV ut: NTSC C/YPbPr TV ut: PAL C/YPbPr HD Komponent Ut på 480p Komponent 3 uttag * Y(Grön), Pb(Blå), Pr(Röd) Komponentkabel * Y(Grön), Pb(Blå), Pr(Röd) Component 720p HD Komponent Ut På 720p Komponent 1080i HD Komponent Ut på 1080i NTSC/PAL: Standard för TV-utgång. Välj en avsedd för användning i ditt land. Slå på Sweex Portable Media Center och tryck på [SETUP] på skärmen för lägesval. Flytta till ikonen TV ut och tryck på [ENTER]. Rutan visas under ikonmenyn. Flytta till önskat bildutmatningsläge och tryck på [ENTER]. Tryck slutligen på [SETUP] en gång till för att spara inställningarna. 73

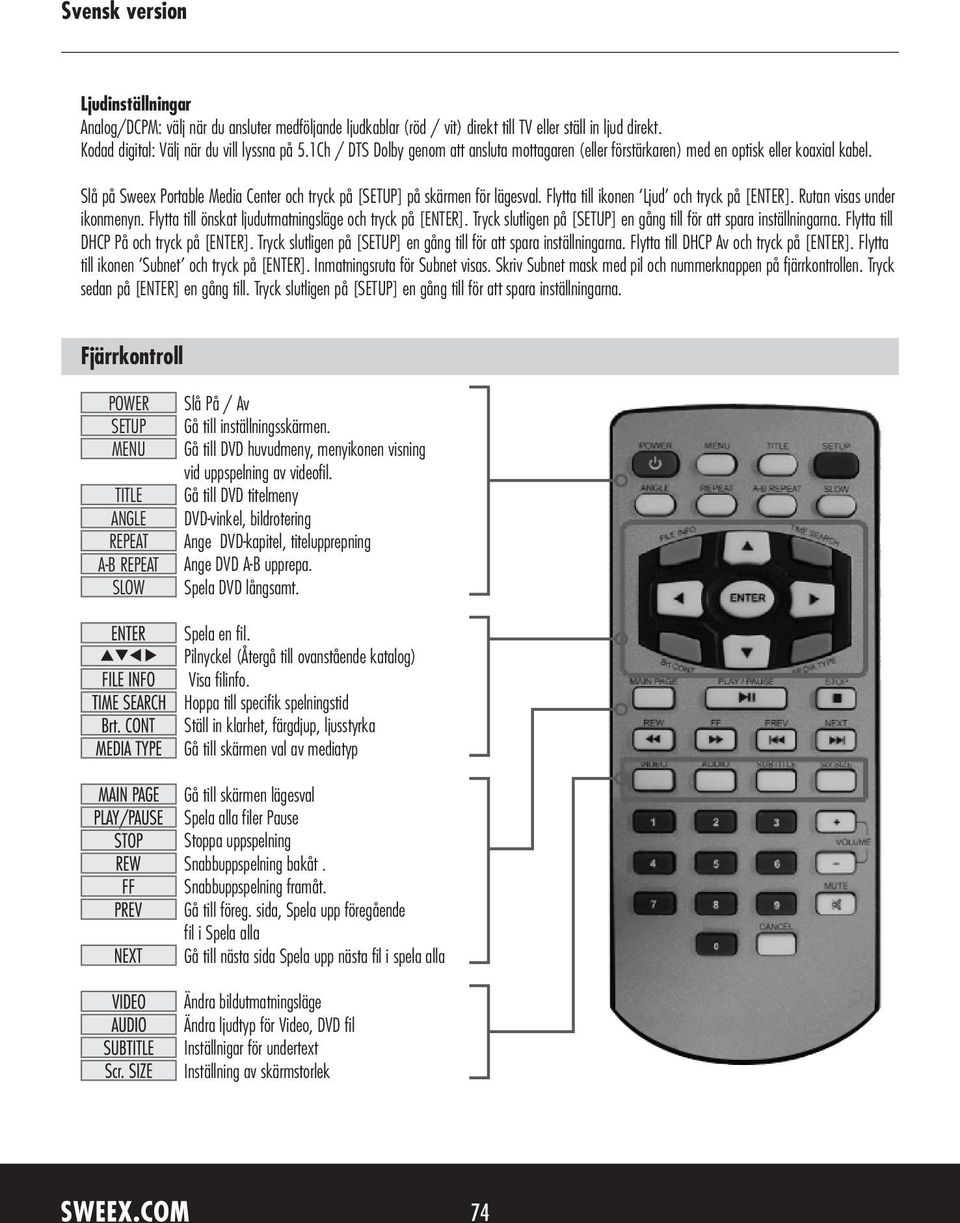

5 Ljudinställningar Analog/DCPM: välj när du ansluter medföljande ljudkablar (röd / vit) direkt till TV eller ställ in ljud direkt. Kodad digital: Välj när du vill lyssna på 5.1Ch / DTS Dolby genom att ansluta mottagaren (eller förstärkaren) med en optisk eller koaxial kabel. Slå på Sweex Portable Media Center och tryck på [SETUP] på skärmen för lägesval. Flytta till ikonen Ljud och tryck på [ENTER]. Rutan visas under ikonmenyn. Flytta till önskat ljudutmatningsläge och tryck på [ENTER]. Tryck slutligen på [SETUP] en gång till för att spara inställningarna. Flytta till DHCP På och tryck på [ENTER]. Tryck slutligen på [SETUP] en gång till för att spara inställningarna. Flytta till DHCP Av och tryck på [ENTER]. Flytta till ikonen Subnet och tryck på [ENTER]. Inmatningsruta för Subnet visas. Skriv Subnet mask med pil och nummerknappen på fjärrkontrollen. Tryck sedan på [ENTER] en gång till. Tryck slutligen på [SETUP] en gång till för att spara inställningarna. Fjärrkontroll POWER SETUP MENU TITLE ANGLE REPEAT A-B REPEAT SLOW Slå På / Av Gå till inställningsskärmen. Gå till DVD huvudmeny, menyikonen visning vid uppspelning av videofil. Gå till DVD titelmeny DVD-vinkel, bildrotering Ange DVD-kapitel, titelupprepning Ange DVD A-B upprepa. Spela DVD långsamt. Spela en fil. Pilnyckel (Återgå till ovanstående katalog) Visa filinfo. Hoppa till specifik spelningstid Ställ in klarhet, färgdjup, ljusstyrka Gå till skärmen val av mediatyp Gå till skärmen lägesval Spela alla filer Pause Stoppa uppspelning Snabbuppspelning bakåt. Snabbuppspelning framåt. Gå till föreg. sida, Spela upp föregående fil i Spela alla Gå till nästa sida Spela upp nästa fil i spela alla Ändra bildutmatningsläge Ändra ljudtyp för Video, DVD fil Inställnigar för undertext Inställning av skärmstorlek 74

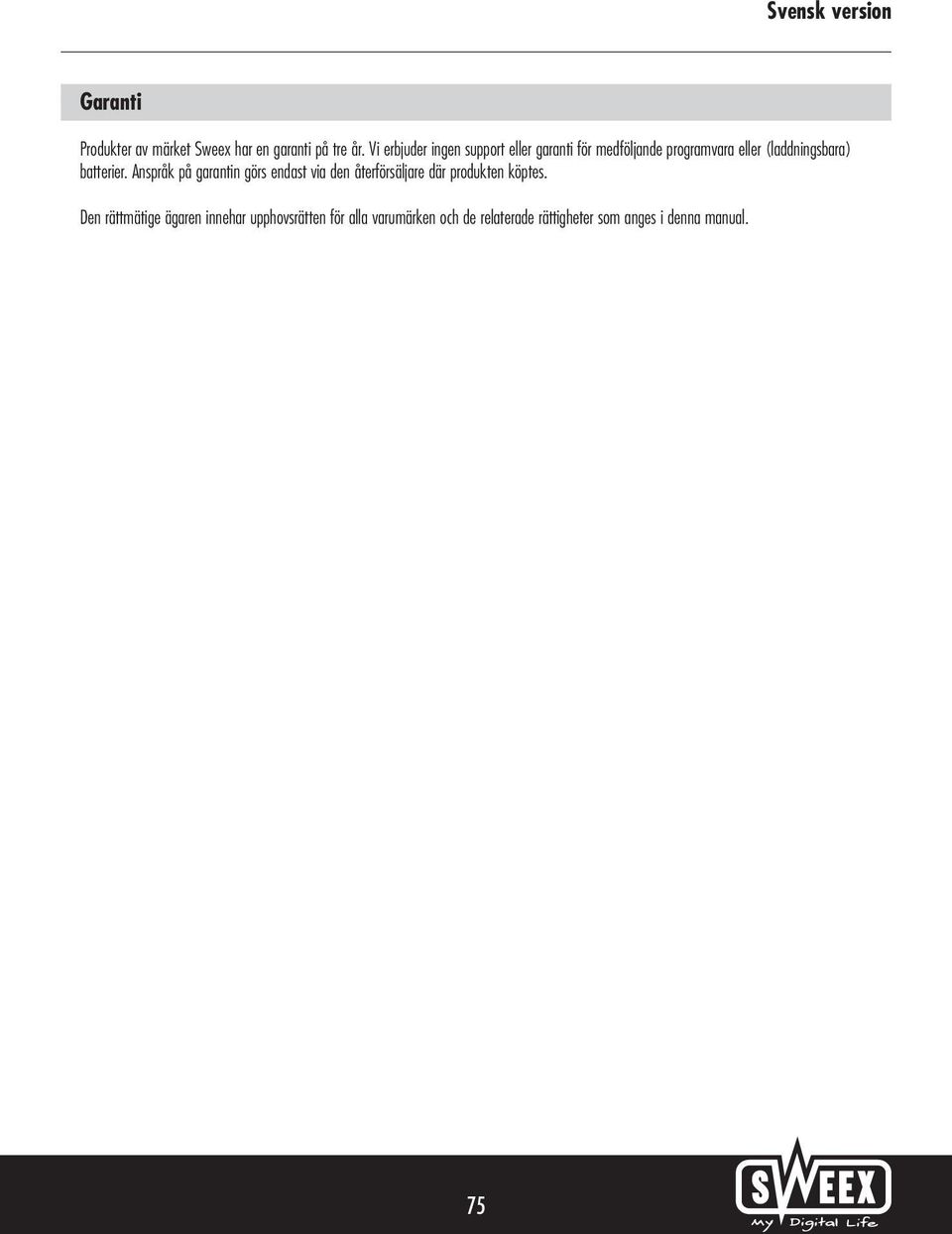

6 Garanti Produkter av märket Sweex har en garanti på tre år. Vi erbjuder ingen support eller garanti för medföljande programvara eller (laddningsbara) batterier. Anspråk på garantin görs endast via den återförsäljare där produkten köptes. Den rättmätige ägaren innehar upphovsrätten för alla varumärken och de relaterade rättigheter som anges i denna manual. 75
