1 örslista1. Innehållslista 1. Säkerhetsanvisningar...(2) 2. Generell del...(3) 1) TV apparat 2) Fjärrkontroll 3. Generell karaktäristik och funktioner...(5) 4. Anslutning...(7) 1) Anslutning till strömkälla 2) Använda hörlurar 3) Extern AV utrustning 5. Användningsinstruktioner...(8) 6. Återställa TV kanaler...(9) 7. Generella specifikationer...(10) 8. Generell problemlösning...(11) 9. Tillbehörslista...(12) 1

2 1. Säkerhetsanvisningar Var vänlig använd angiven spänning till enheten. Skador eller fel kan uppstå om spänningen överskrids. Viktigt: - Genom användning vid felaktig spänning orsakas skada eller fel på TV n. - Var vänlig tillslut och använd enheten enligt bruksanvisningen. - Var vänlig använd inte thinner eller andra upplösningsmedel vid rengöring. - Var vänlig använd en mjuk trasa vid rengöring av enheten. - Utsätt inte TV apparaten för extrema temperaturer. - Förvaringstemperaturen för enheten är -25 o C till 50 o C. - Användningstemperaturen för enheten är -25 o C till 50 o C. - Omgivningens fuktighet ska ligga inom 0% till 80%. Varningar: - För att förebygga risken för brand och elektrisk stöt, var vänlig undgå att blötgöra eller utsätta enheten för damp. - Var vänlig använd endast extrautrustning rekommenderat av tillverkaren. - Var vänlig ta inte bort höljet för att förebygga risken för elektrisk stöt från den höga spänningen inuti enheten. Om enheten ska repareras, kontakta kvalificerad servicepersonal. Fara: - För din säkerhet, bör du aldrig titta på TV när du kör bil. 2

3 2 2. Generell del (1). TV appara 1. Fjärrsensor 2. AV/TV knapp 3. Meny knapp 4. Volym- knapp 5. Volym+ knapp 6. Kanal ned knapp 7. Kanal upp knapp 8. Indikator för strömkälla 9. Riktningslampa FRAMIFRÅN 10. Roterande teleskop antenn 11. Inbyggda högtalare 12. Stativhållare BAKIFRÅN 3

4 13. AV IN uttag 14. Uttag till antenn 15. Uttag till hörlurar 16. Ingång till strömkälla 17. Power på/av knapp 18. Bilhållare 20. Strömsladd till DC 12V INPUT FRÅN SIDAN (2). Fjärrkontroll 19. Löstagbar Batterifackshållare (10 x AA <UM-3> batterier är ej inkluderade) 1. Standby knapp (viloläge) 2. Volym- knapp 3. Mutefunktion 4. AV/TV knapp 5. TV kanalsväljare 6. Tvåsiffrig TV kanalsväljare 7. Kanal upp knapp 8. Meny knapp 9. Volym+ knapp 10. Kanal ned knapp 11. Auto scan x 4

5 3. Generell karaktäristik och funktioner 1. PAL/NTSC/SECAM/BG/DK/I/M/SECAM-L System 2. Multifunktions fjärrkontroll 3. Full Meny OSD skärmdisplay 4. Auto scan för VHF/UHF kanaler 5. TV kanals programmering 6. VCD/DVD AV utrustningsport 7. Ljusstyrka, kontrast och färgjustering 8. Standbyfunktion (viloläge) 9. Löstagbar TV batterifackshållare 10. Uttag till hörlurar 11. Denna enhet stödjer OSD språken engelska\tyska\spanska\italienska 12. Löstagbar batterifacks hållare 5

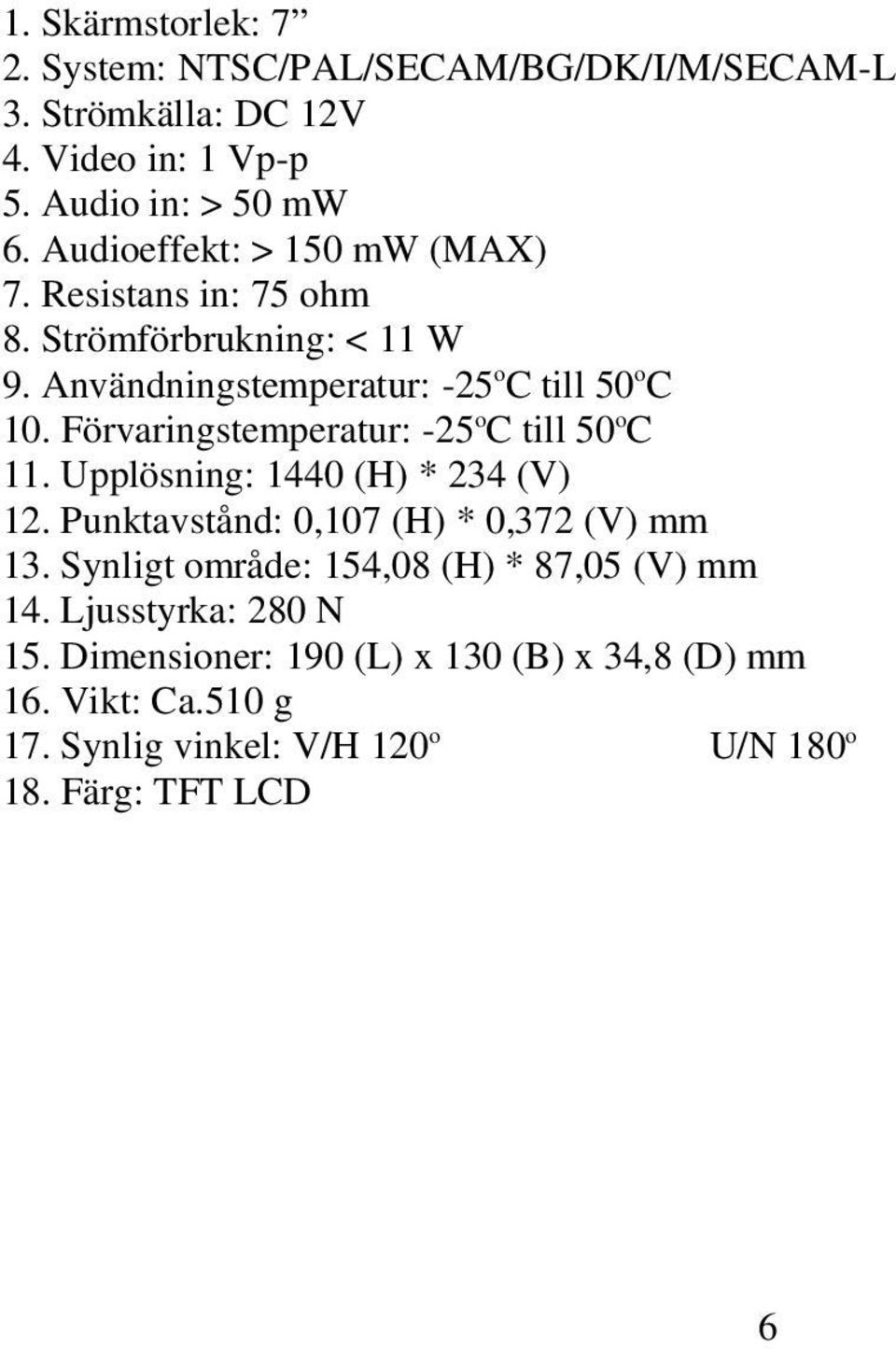

6 1. Skärmstorlek: 7 2. System: NTSC/PAL/SECAM/BG/DK/I/M/SECAM-L 3. Strömkälla: DC 12V 4. Video in: 1 Vp-p 5. Audio in: > 50 mw 6. Audioeffekt: > 150 mw (MAX) 7. Resistans in: 75 ohm 8. Strömförbrukning: < 11 W 9. Användningstemperatur: -25 o C till 50 o C 10. Förvaringstemperatur: -25 o C till 50 o C 11. Upplösning: 1440 (H) * 234 (V) 12. Punktavstånd: 0,107 (H) * 0,372 (V) mm 13. Synligt område: 154,08 (H) * 87,05 (V) mm 14. Ljusstyrka: 280 N 15. Dimensioner: 190 (L) x 130 (B) x 34,8 (D) mm 16. Vikt: Ca.510 g 17. Synlig vinkel: V/H 120 o U/N 180 o 18. Färg: TFT LCD 6

7 4. Anslutning 1. Anslutning till strömkälla (1) Anslut den runda änden av AC eller biladapter till strömkällans ingång på den vänstra sidan av enheten och den andra änden till vägguttaget vid passande spänning. (eller bilens cigarettändaringång). (2) Anslut sladden till det löstagbara batterifackets hållare till enhetens uttag på vänster sida. 2. Använda hörlurar Anslut hörlurarna till (15) för privat lyssnande. 3. Anslutning av extern AV utrustning Anslut AV sladden till AV in uttaget(skärmdisplay vid AV1&AV2 status) (13) för att möjliggöra anslutning av extern audio/video utrustning. 7

8 5. Användningsinstruktioner 1. Anslut strömadaptern (DC 12V) till enheten. 2. Aktivera strömmen med Power knappen på sidan av enheten varefter en röd lampa tänds (viloläge). Tryck härefter på Standby knappen varefter lampan lyser grönt och enheten är i användningsstatus. 3. Välj AV/TV för att se AV/TV signal. 4. Tryck på CH+ eller CH- för att välja en önskad kanal. Tryck och håll V+ och/eller V- knapparna nede för att justera volymen till en passande styrka. 5. Tryck på Menu knappen för autoscanning och för att spara i minnet; Tryck på CH+, CH- och V+, V- i menyn för att justera ljusstyrka, kontrast, färg och andra funktioner. 6. Enligt det specificerade TV system inställes PAL/NTSC/SECAM och passande ljudsystem: M, B/G, D/K, I. Anmärkning: Ljudsystemet för ett SECAM-L TV system behöver inte inställas. 7. För att motta en klarare bild Justera längden, vinkeln och riktningen för den inbyggda stavantennen (10) för att motta en perfekt bild. Om signalen är för svag kan du riskera att inte få en ordentlig mottagning men en oklar bild, oljud, förvrängd bild osv även om du har justerat antennen. I detta fall bör du använda en extern antenn adapter som ansluts till antenningången (14) eller flytta TV n till ett ställe med bättre mottagning. 8

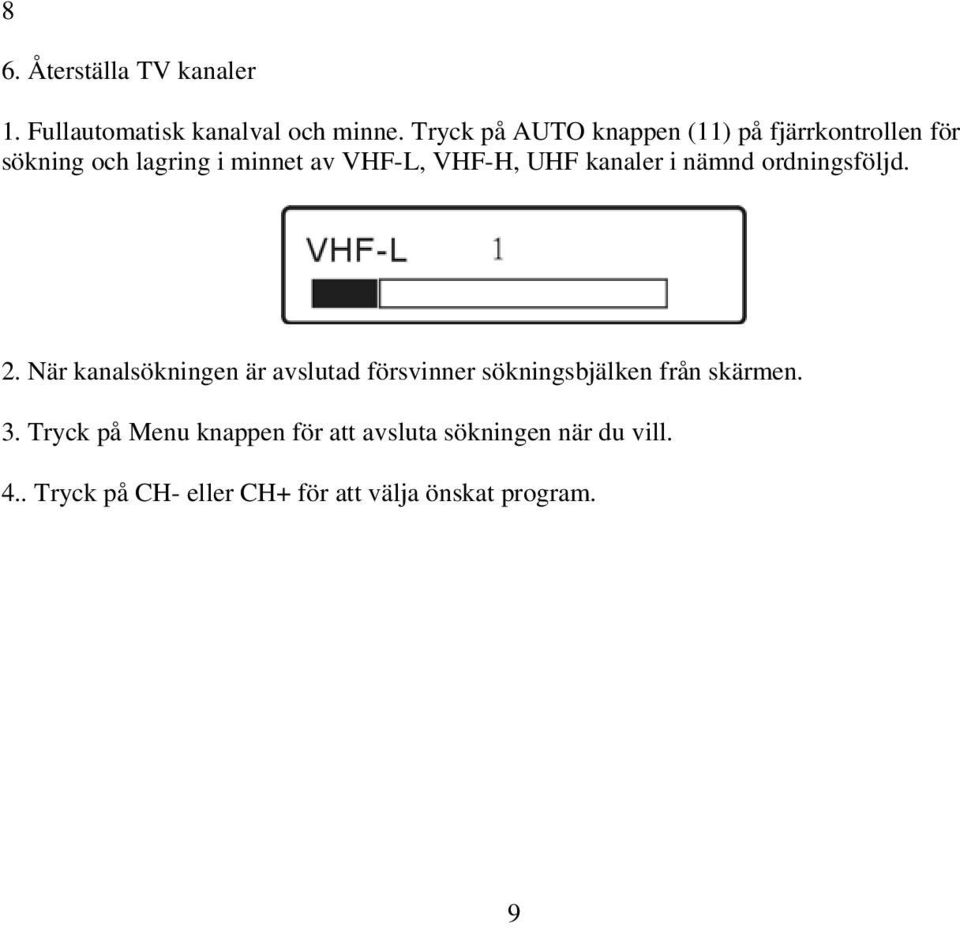

9 8 6. Återställa TV kanaler 1. Fullautomatisk kanalval och minne. Tryck på AUTO knappen (11) på fjärrkontrollen för sökning och lagring i minnet av VHF-L, VHF-H, UHF kanaler i nämnd ordningsföljd. 2. När kanalsökningen är avslutad försvinner sökningsbjälken från skärmen. 3. Tryck på Menu knappen för att avsluta sökningen när du vill. 4.. Tryck på CH- eller CH+ för att välja önskat program. 9

10 7. Generella specifikationer Beskrivning: Bärbar 7 TFT LCD Färg TV apparat TV system: PAL system NTSC system SECAM system VHF-L: MHz MHz MHz VHF-H: MHz MHz MHz UHF: MHz MHz MHz Audio system: M, B/G, D/K, I Display: Färg TFT-LCD Skärmstorlek: 7 Upplösning: 1440 (H) * 234 (V) Audio effekt: > 150 mw (MAX) Anslutningsuttag: 1. Uttag till hörlurar 2. AV ingång 3. Ingång, extern strömkälla Strömkälla: AC adapter eller biladapter eller 10 st. AA batterier (batterier ej inkluderade) Strömförbrukning: < 11 W Dimensioner: 190 (L) x 130 (B) x 34,8 (D) mm Vikt: Ca. 510 g 10

11 8. Generell problemlösning Kontrollera följande punkter innan du konstaterar fel på enheten: Symptom Ingen bild, inget ljud Ingen bild Inget ljud Dåilig mottagning. Mörk eller suddig bild Oklar eller ostabil bild. Bilden rullar, är suddig eller hoppar. Kornig störningsbild. Ingen färg. Orsak Felaktig anslutning av AC adapter eller biladapter TV mottagarkanalen är inte korrekt. Återställ enheten. Flytta TV n till ett ställe med bättre mottagning. Volymen är sänkt till lägsta nivå. Hörlurarna sitter i eller signalet är för svagt. Mutefunktionen är aktiverad. TV antennen är inte riktad eller TV kanalen inte inställd. Ljustyrkan och kontrasten är för låg. Batterispänningen är för låg. TV antennen är inte riktad eller ottagningen dålig vid aktuell placering. Tv antennen är inte riktad. Mottagningen är för dålig pga refektion från byggander eller berg i närheten. Signalstörning från bilmotorn, tågräls, högspänningsledningar, neonskyltar eller radiofrekvens. Färginställningen inte korrekt utförd. 11

12 9. Tillbehörslista Namn AC adapter Fjärrkontroll AV sladd till RCA uttag Bilsladd Bilhållare Bruksanvisning Extern antenn adapter Skruvar Batterifack Antal 4 st ALL RIGHTS RESERVED COPY RIGHT DENVER ELECTRONICS A/S 12
