DS-2900S2/PAL. DVB-S/S2 till PAL med grannkanalmodulator. Bruksanvisning

Transkript

1 DS-2900S2/PAL DVB-S/S2 till PAL med grannkanalmodulator Bruksanvisning 1

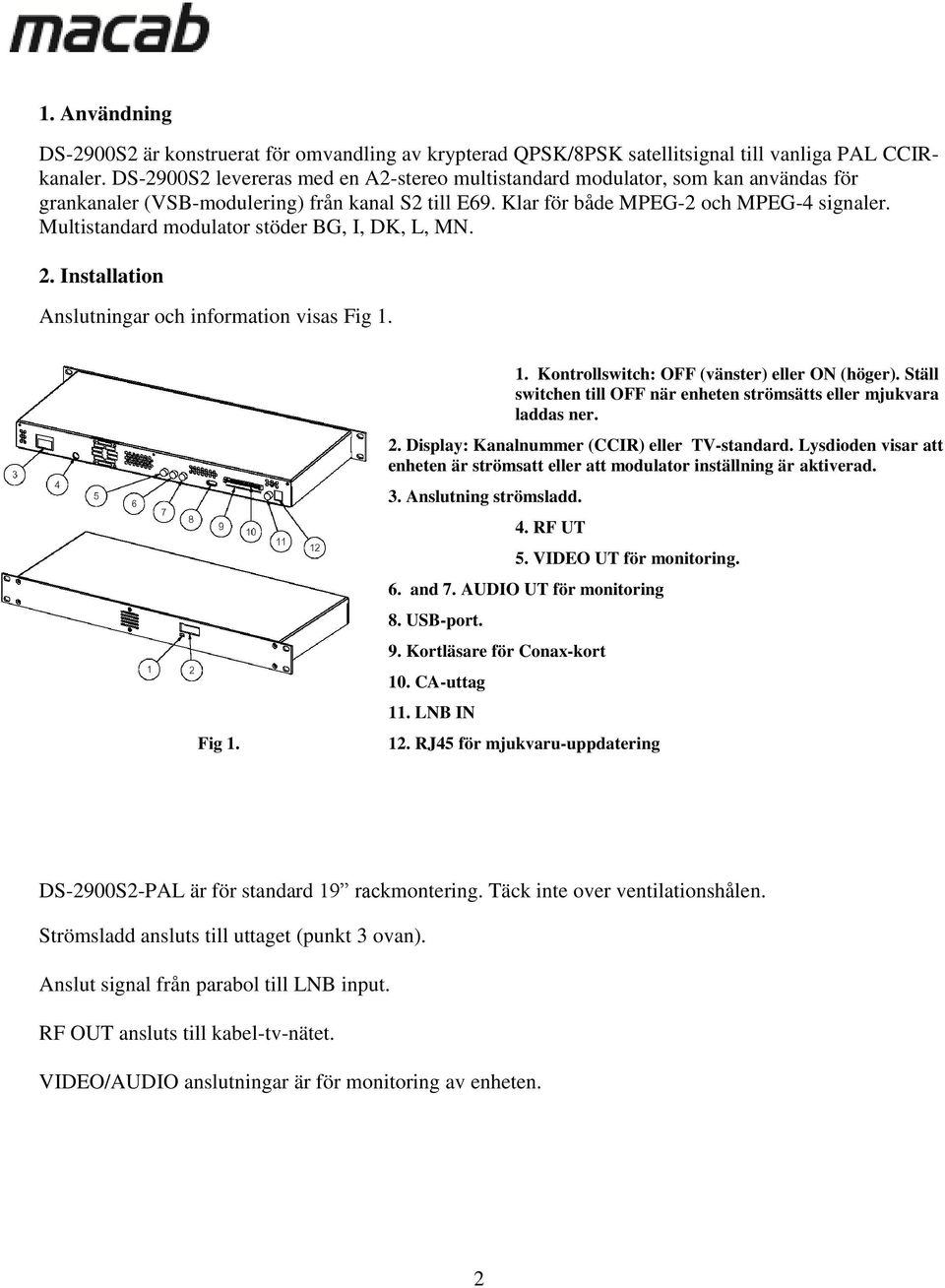

2 1. Användning DS-2900S2 är konstruerat för omvandling av krypterad QPSK/8PSK satellitsignal till vanliga PAL CCIRkanaler. DS-2900S2 levereras med en A2-stereo multistandard modulator, som kan användas för grankanaler (VSB-modulering) från kanal S2 till E69. Klar för både MPEG-2 och MPEG-4 signaler. Multistandard modulator stöder BG, I, DK, L, MN. 2. Installation Anslutningar och information visas Fig 1. Fig Kontrollswitch: OFF (vänster) eller ON (höger). Ställ switchen till OFF när enheten strömsätts eller mjukvara laddas ner. 2. Display: Kanalnummer (CCIR) eller TV-standard. Lysdioden visar att enheten är strömsatt eller att modulator inställning är aktiverad. 3. Anslutning strömsladd. 4. RF UT 5. VIDEO UT för monitoring. 6. and 7. AUDIO UT för monitoring 8. USB-port. 9. Kortläsare för Conax-kort 10. CA-uttag 11. LNB IN 12. RJ45 för mjukvaru-uppdatering DS-2900S2-PAL är för standard 19 rackmontering. Täck inte over ventilationshålen. Strömsladd ansluts till uttaget (punkt 3 ovan). Anslut signal från parabol till LNB input. RF OUT ansluts till kabel-tv-nätet. VIDEO/AUDIO anslutningar är för monitoring av enheten. 2

3 3. Programmering Mottagaren är enkel att programmera med fjärrkontrollen. Se funktioner nedan, Fig MENU Huvudmeny 2. INFO kanalinformation 3. OK Bekräfta meyval 4. VOL Ljudvolum, vänster 5. VOL Ljudvolum, höger 6. EXIT Exit från menyn 7. SYS UHF + SYS = välj TV-standard 8. F1 Ljudinställning 9. EPG Programinformation 10. CH Ändra kanal, upp 11. CH Ändra kanal, ner 12. UHF UHF + / = Välj utkanal 13. UHF UHF + = Välj utnivå Fig 2. OBS! När programmeringen är klar, så ställ switchen till mittposition. 3.1 Uppstart Innan enheten strömsätts, kontrollera att switchen på fronten är i läge OFF. Efter uppstart visas en svart skärm. När enheten startar så visar displayen vald utgångskanal och fabriksinställda kanalen är E21. Displayen stängs av efter 3 minuter men lysdioden indikerar att enheten är påslagen. Displayen tänds igen genom att trycka på valfri knapp på fjärrkontrollen Förstagångs-installation När du använder enheten för första gången, måste du först ansluta RCA-kablar till video/ljud-kontakter och ställa modulatorutgång till önskad kanal. Efter detta kan du fortsätta installation med hjälp av menyerna på tvskärmen. Före programmering av mottagaren så ställ omkopplaren på fronten till höger position. Tryck på UHF - knappen på fjärrkontrollen och för den valda utgångskanalen visas en prick nedre högra hörnet. Detta visar på att modulatorn är aktiverad samt testbild och testljud är påslagna. För att ändra utgångskanal trycker CH-knapparna för att bläddra till önskad tillgänglig kanal. Kabel-TV- S- kanaler är markerade med en punkt mellan siffrorna. Valbara kanaler är S02-S10, 5-12, S11-S41 och (CCIR). 3

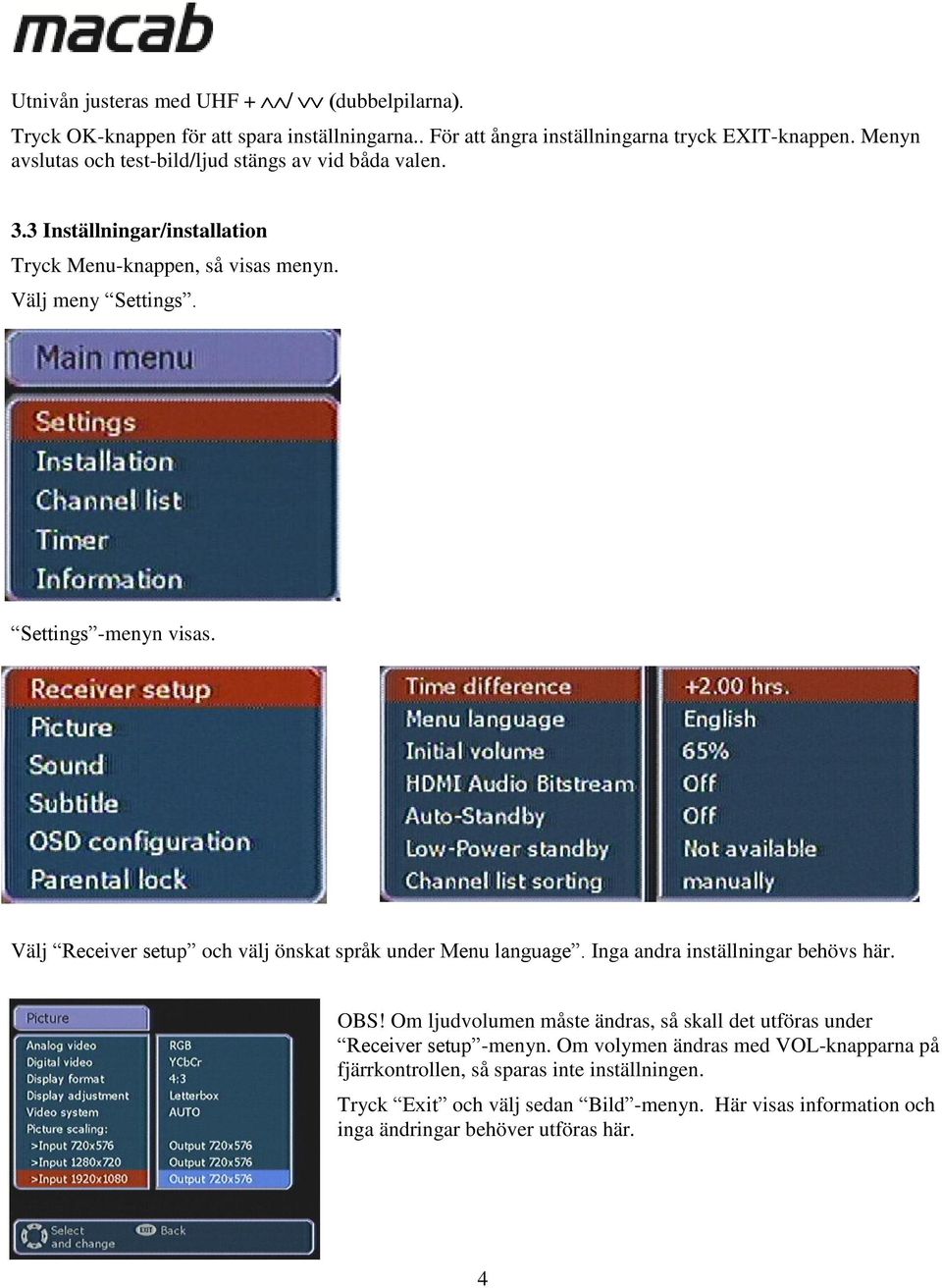

4 Utnivån justeras med UHF + dubbelpilarna Tryck OK-knappen för att spara inställningarna.. För att ångra inställningarna tryck EXIT-knappen. Menyn avslutas och test-bild/ljud stängs av vid båda valen. 3.3 Inställningar/installation Tryck Menu-knappen, så visas menyn. Välj meny Settings. Settings -menyn visas. Välj Receiver setup och välj önskat språk under Menu language. Inga andra inställningar behövs här. OBS! Om ljudvolumen måste ändras, så skall det utföras under Receiver setup -menyn. Om volymen ändras med VOL-knapparna på fjärrkontrollen, så sparas inte inställningen. Tryck Exit och välj sedan Bild -menyn. Här visas information och inga ändringar behöver utföras här. 4

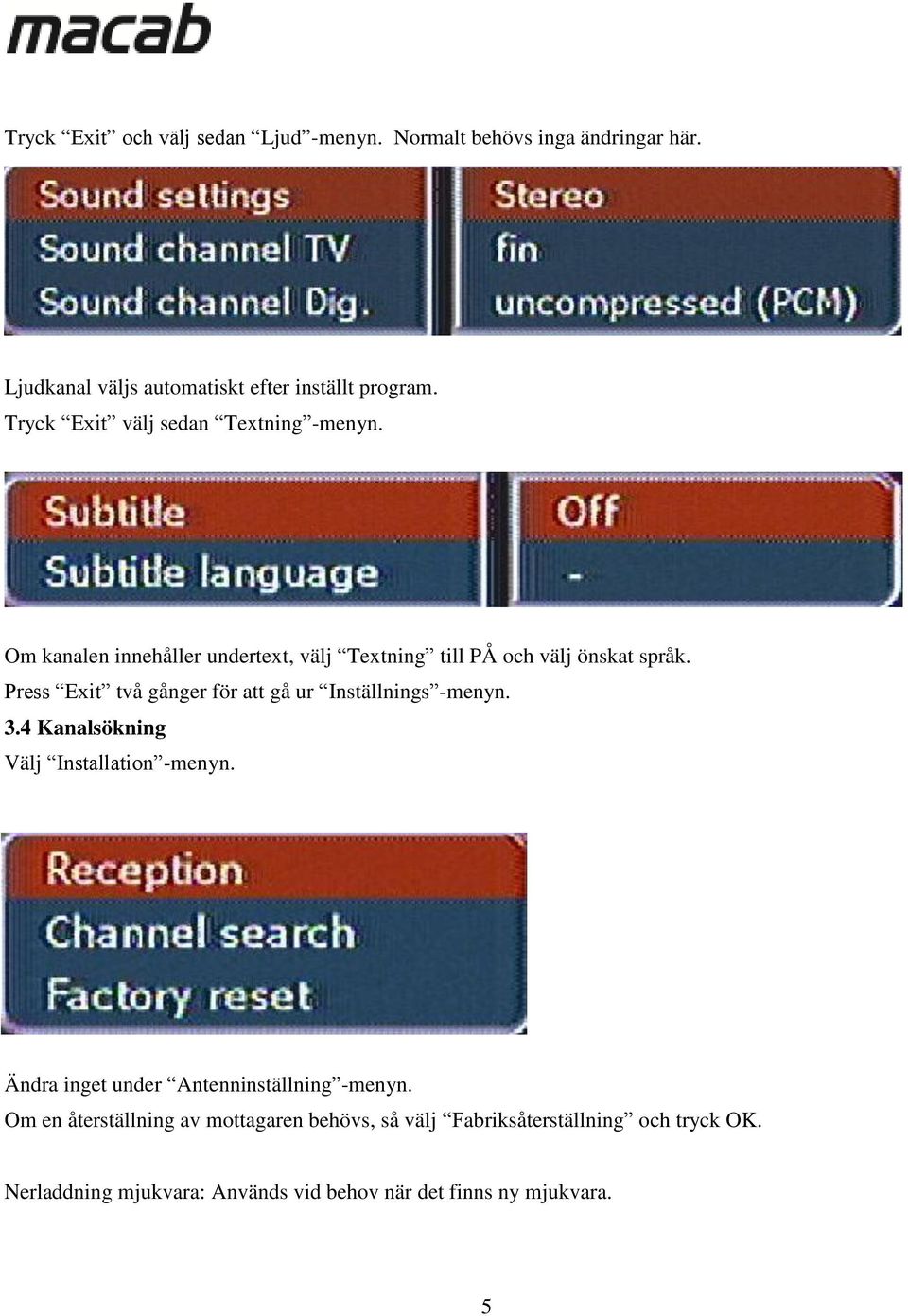

5 Tryck Exit och välj sedan Ljud -menyn. Normalt behövs inga ändringar här. Ljudkanal väljs automatiskt efter inställt program. Tryck Exit välj sedan Textning -menyn. Om kanalen innehåller undertext, välj Textning till PÅ och välj önskat språk. Press Exit två gånger för att gå ur Inställnings -menyn. 3.4 Kanalsökning Välj Installation -menyn. Ändra inget under Antenninställning -menyn. Om en återställning av mottagaren behövs, så välj Fabriksåterställning och tryck OK. Nerladdning mjukvara: Används vid behov när det finns ny mjukvara. 5

6 Välj Kanalsökning. Tryck -knappen för Sökningsläge -menyn. Det finns två val för kanalsökning; Automatiskt och Manuellt. Manual sökning rekommenderas då den är snabbare än Automatiskt. Automatiskt sökning används endast när kanalfrekvensen inte är känd. Välj önskade värden för kanalen och tryck Starta sökning och tryck OK. När kanalsökningen är klar, tryck Exit 3 gånger för att avsluta och gå ur menyn. Önskat program kan ny väljas med knapparna (CH eller CH. 6

7 4. Technical specification 8PSK/QPSK INPUT Number of channels 1 Tuners 1 Input frequency range MHz Input level -70 to -25 dbm Waveform 8PSK, QPSK (SCPC, MCPC) Symbol rate 4 - > 45 MS/s FEC decoder Automatic CI slot 1 Smart card reader 1 (Conax only) MODULATOR OUTPUT Output frequency range Modulation Transmission standard Output level Data interface Input connectors Output connectors Power Dimensions 112,25 MHz - 855,25 MHz AM, VSB, A2 stereo B/G, D/K, I, L, M/N max. 105 dbuv 1* USB F-female 75 ohm F-female 75 ohm VAC, 50-60Hz 19, 1RU Den här symbolen på produkten eller på förpackningen betyder att inom EU måste enheten föras till separat insamling efter slutanvändning. Kasta inte denna produkt med de vanliga hushållsavfallet. För mer information om var du kan lämna din förbrukade utrustning för återvinning, kontakta din kommun, eller affären där du köpte produkten. 7

8 Macab AB Post: Box 3 SE Trelleborg, Sweden Besök: Vannhögsgatan 7, SE Trelleborg Tel: +46 (0) Fax: +46 (0) info@macab.se 8
