Välkommen! Vi gratulerar till din nya ReSound Unite TV. Information om störningar: Unite TV faller under Part 15 i FCC reglerna.

Transkript

1 Bruksanvisning

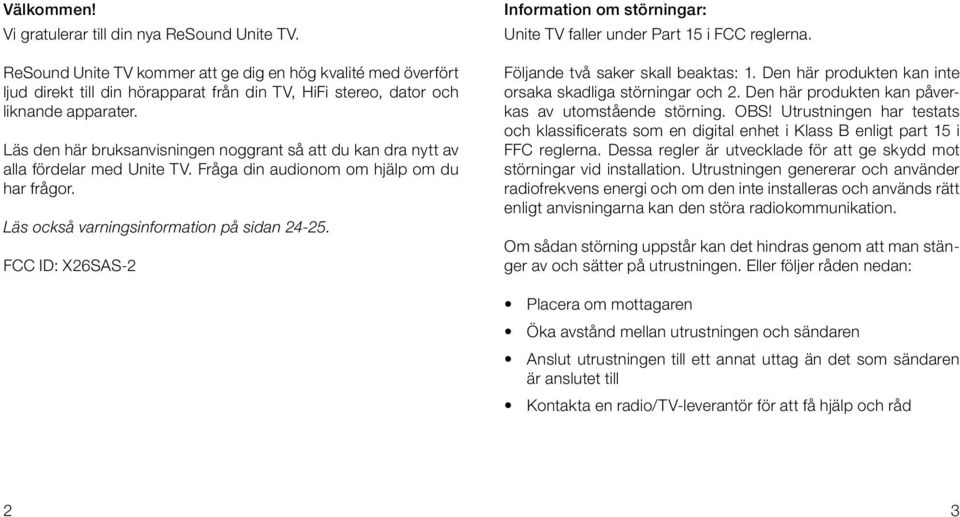

2 Välkommen! Vi gratulerar till din nya ReSound Unite TV. ReSound Unite TV kommer att ge dig en hög kvalité med överfört ljud direkt till din hörapparat från din TV, HiFi stereo, dator och liknande apparater. Läs den här bruksanvisningen noggrant så att du kan dra nytt av alla fördelar med Unite TV. Fråga din audionom om hjälp om du har frågor. Läs också varningsinformation på sidan FCC ID: X26SAS-2 Information om störningar: Unite TV faller under Part 15 i FCC reglerna. Följande två saker skall beaktas: 1. Den här produkten kan inte orsaka skadliga störningar och 2. Den här produkten kan påverkas av utomstående störning. OBS! Utrustningen har testats och klassificerats som en digital enhet i Klass B enligt part 15 i FFC reglerna. Dessa regler är utvecklade för att ge skydd mot störningar vid installation. Utrustningen genererar och använder radiofrekvens energi och om den inte installeras och används rätt enligt anvisningarna kan den störa radiokommunikation. Om sådan störning uppstår kan det hindras genom att man stänger av och sätter på utrustningen. Eller följer råden nedan: Placera om mottagaren Öka avstånd mellan utrustningen och sändaren Anslut utrustningen till ett annat uttag än det som sändaren är anslutet till Kontakta en radio/tv-leverantör för att få hjälp och råd 2 3

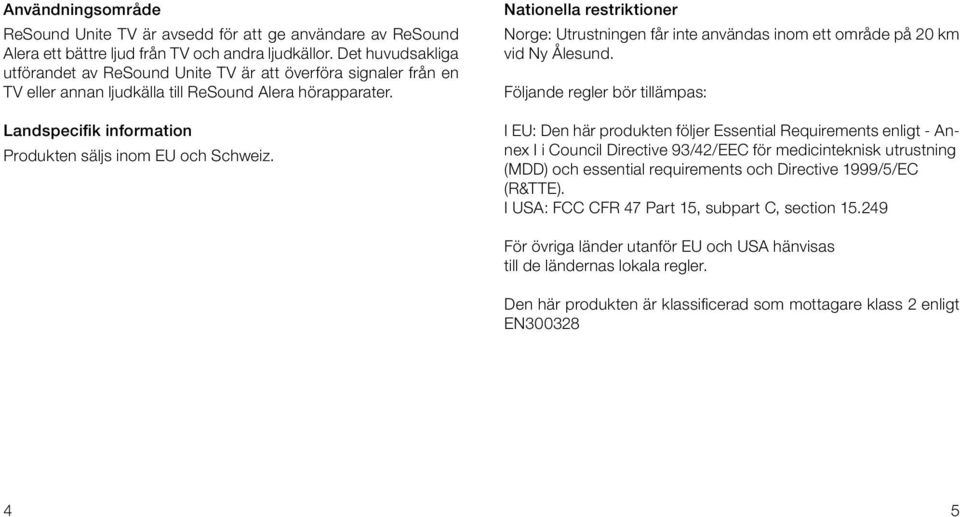

3 Användningsområde ReSound Unite TV är avsedd för att ge användare av ReSound Alera ett bättre ljud från TV och andra ljudkällor. Det huvudsakliga utförandet av ReSound Unite TV är att överföra signaler från en TV eller annan ljudkälla till ReSound Alera hörapparater. Landspecifik information Produkten säljs inom EU och Schweiz. Nationella restriktioner Norge: Utrustningen får inte användas inom ett område på 20 km vid Ny Ålesund. Följande regler bör tillämpas: I EU: Den här produkten följer Essential Requirements enligt - Annex I i Council Directive 93/42/EEC för medicinteknisk utrustning (MDD) och essential requirements och Directive 1999/5/EC (R&TTE). I USA: FCC CFR 47 Part 15, subpart C, section För övriga länder utanför EU och USA hänvisas till de ländernas lokala regler. Den här produkten är klassificerad som mottagare klass 2 enligt EN

4 Innehåll Beskrivning Komma igång Ihopkoppling med hörapparat Starta och avsluta streaming Justera volym Viktig information Teknisk data Garanti Felsökning Noteringar

5 Beskrivning 1 Mono/stereo kontroll 2 Audio kontakt Vänster 3 Audio kontakt Höger 4 Kontakt för Mini-USB 5 Parningsknapp 6 Volymökning 7 Volymsänkning 8 Kanal indikator 9 Ström indikator (grön) 10 Aktivitets indikator (orange) 11 Stickkontakt (transformator) 12 Mini-USB kontakt

6 Komma igång Installation av ReSound Unite TV Beroende på hur systemet är i din TV, stereo, dator eller annan ljudkälla kan det skilja sig vid installationen. Följande steg kommer att hjälpa dig med ihopkoppling och anslutning. Börja med att ansluta kablarna och avsluta med att koppla ihop ReSound Unite TV med din hörapparat. OBS! Med denna installation kommer de flesta TV skicka ut ett ljud samtidigt till båda hörapparaterna och högtalarna. På en del TV kan du justera balansen mellan AU- DIO OUT och högtalarna Instruktioner för detta finns i bruksanvisningen för TV: n. Anslut audio-kontakterna till ReSound Unite TV. Till TV, HiFi och din dator: 1. Anslut Stickkontakten (transformatorn) från ReSound i vägguttaget och sätt in kontakten med mini-usb i ReSound Unite TV. 2 Anslut de röda och vita kontakterna på ljudkabeln i de röda och vita uttagen på ReSound Unite TV. 3 Anslut de andra röda och vita kontakterna på ljudkabeln i AU- DIO OUT på din TV. 4 AUDIO OUT är vanligtvis markerad med L-R för vänster och höger, och AUDIO OUT finns oftast på baksidan av TV: n. Alternativt kan du ansluta denna ljudkabel till din HiFi stereo

7 I den förpackningen ligger det skruvar för vägg-montering av Unite TV. Istället för att skruva upp din ReSound Unite TV kan du ställa den vid sidan eller uppe på TV: n i ett bordsställ (finns också med i förpackningen). För bästa mottagning av ljudet ska ReSound Unite TV placeras vertikalt, både om den är monterad på väggen eller står i bordsstället. 3. Anslut jack-kontakten i andra ändan av ljudkabeln. 4. Sätt i jack-kontakten i TV: ns HEADPHONE Output, eller alternativt i datorns audio terminal. Alternativ installation av ljudkabel: Om du inte har AUDIO OUT på din TV, finns det andra alternativ som Jack-kontakt och scart-kontakt. Jack kontakt- till TV och dator: 1 Anslut stickkontakten (transformatorn) i vägguttaget och sätt i kabeln i uttaget för Mini-USB på ReSound Unite TV. 2 Anslut den röda och vita kontakten på ljudkabeln i de röda och vita uttagen på ReSound Unite TV

8 OBS! HEADPHONE output sitter oftast på sidan eller Digital eller analog audio-konverter fram på TV: n. Vid användning av HEADPHONE, är det Om det bara finns en digital audioingång i din TV behöver du vanligt att ljudet stängs av från TV: ns högtalare och att använda en audiokonverter och en optisk kabel för att ansluta endast den som har hörapparater kan höra ljudet. Om man inte Resound Unite TV till din TV. Hör med din radio/tv-handlare för vill att detta ska hända hänvisar vi till det första förslaget på installation eller installationen som följer nedan med scart-kontakt. att få tag i dessa tillbehör. Din TV kanske har högtalare och HEADPHONE på samtidigt, se i 1 Anslut stickkontakten (transformatorn) i vägguttaget och sätt i bruksanvisningen för din TV. Mini-USB kabeln i ReSound Unite TV. Scart-kontakt-för TV 2 Anslut audio-kabelns röda och vita kontakt i det röda och vita 1 Anslut stickkontakten (transformatorn) i vägguttaget och sätt uttaget på ReSound United TV. i Mini-USB kabeln i ReSound 3 Anslut audiokonvertern i andra änden av audiokabeln. Unite TV. 4 Anslut konverterns strömkabel i vägguttaget. 2 Anslut audio-kabelns röda och 5 Anslut konvertern till TV:n med en optisk kabel. Plugga i ena vita kontakt i det röda och vita änden av kabeln i konvertern och den andra i TV:ns digitala uttaget på ReSound United TV. audioingång. 3 Anslut Scart-adaptern i andra änden av audio-kabeln 4 Plugga i scart-adaptern i TV: ns scart-uttag OBS! Scart-uttaget sitter vanligtvis på baksidan av TV:N eller DVD-spelaren. När du använder denna så kommer ljudet troligtvis att gå via Video-porten. Konsultera manualen för din TV om du behöver göra ändringar med ljudinställningen

9 16 17

10 Parning med hörapparaterna OBS! Följande information är riktad mestadels till din audionom. Det är din audionom som ställer in så att du kan använda din ReSound Unite TV till dina hörapparater. Parningen innebär att man aktiverar kommunikationen mellan dina hörapparater och din Unite TV. Detta görs oftast samtidigt som du får dina hörapparater anpassade och inställda efter din hörselnedsättning: 1. Se till att Unite TV är inkopplad i ett vägguttag och att den lyser grönt. Dina hörapparater skall vara avstängda med öppna batterifack. 2. Tryck en gång på parningsknappen på Unite TV. Då lyser aktivitetsindikatorn orange vilket betyder att parningsläget är aktiverat. Kanalindikatorn visar kanal 1 och parningsläget är nu aktivt i 30 sekunder. 3. När parningsläget är aktivt skall du stänga batterifacket på hörapparaterna och se till att de är påslagna. (Om aktivitetsindikatorns orange ljus släcks innan du hunnit slå på hörapparaterna kommer parningen inte att kunna avslutas). När parningen har genomförts hörs en liten melodi i båda hörapparaterna. Nu kan du använda Unite TV. Parning med en andra eller tredje Unite TV Det är möjligt att para upp till tre Unite TV-enheter till ett par hörapparater. För att para med ytterligare en enhet skall du trycka på parningsknappen på denna två gånger. Då tänds kanalindikator 2 på Unite TV-enheten. Stäng sedan batterifacken på hörapparaterna. För att para en tredje enhet trycker du tre gånger och följer sedan instruktionerna ovan

11 Starta och avsluta streaming Sätt på TV, stereo, dator eller annan audioutrustning som är kopplad till Resound Unite. Se samtidigt till att hörapparaterna är påslagna. Man kan starta ljud-streaming på två sätt: 1. Håll inne programknappen på hörapparaten i ca tre sekunder. Det måste göras på båda hörapparaterna för att ljudet skall kunna streamas till dem båda. När Unite TV är uppkopplad hörs en melodi i hörapparaterna som sedan följs av det streamade ljudet. 2. Om du har en ReSound Unite Fjärrkontroll (tillval) trycker du på Unite TV-knappen. Då visas en sökikon i displayen. När Unite TV är uppkopplad hörs en melodi i hörapparaterna som sedan följs av det streamade ljudet och i displayen på fjärkontrollen visas en streaming-ikon. Att starta streaming via fler Unite TV-enheter Om du har fler än en Unite TV kopplad till dina hörapparater trycker du en andra eller tredje gång på Unite TV-knappen på fjärrkontrollen beroende på vilken enhet du vill höra via Söker efter TV Unite TV-knappen Uppkopplad till TV De olika enheterna visas som A, B eller C på fjärrkontrollen display. Om du inte har en fjärrkontroll trycker du på hörapparaterna en andra eller tredje gång för att komma åt andra eller tredje enheten

12 Avsluta streaming Tryck kort på programknappen på hörapparaterna så avslutas streamingen. Med Unite Fjärrkontroll (tillval) trycker du på P. Då återgår hörapparaterna till det senast valda programmet. Du kan också trycka på knappen Återställ för att återgå till grundinställningen. Om du använder ett Unite telefonclip och tar emot ett samtal via den så avbryts det streamade ljudet från Unite TV tills du har avslutat samtalet. OBS! Du kan hamna utom räckvidd för Unite TV (ca 7 meter). Om du går tillbaka inom räckviddsområdet inom fem minuter så kommer dina hörapparater att återansluta och fortsätta ta upp det streamade ljudet från Unite TVenheten. Justera volym ReSound Unite TV har utformats för att ge en komfortabel lyssningsnivå från det ögonblick den aktiveras. I vissa miljöer kan man behöva justera volymen och det kan göras på flera olika sätt. När du justerar volymen på Unite TV så är det endast den streamade signalen som justeras. Använd + eller - på Unite TV-enheten för att justera till en behaglig nivå. Se till att dina hörapparater är volymmässigt rätt inställda innan du gör detta. Använd Unite Fjärrkontroll. I vissa fall går det att justera volymen ytterligare via TVn, men då påverkar det även andra som befinner sig i samma rum

13 Mono/Stereo kontroll På Unite TV finns en Mono/Stereo kontroll. Om du har två hörapparater skall den stå på stereo och om du har en skall den stå på Mono. Viktig information Skötsel och underhåll Rengör Unite TV med en fuktig trasa. Använd aldrig tvål, diskmedel eller andra starka rengöringsvätskor när du rengör din fjärrkontroll. När du inte använder Unite TV dra då ut strömkabeln ur väggen. Generell information Låt inte små barn leka med Unite TV ReSound Unite TV använder digitalt kodad överföring med låg strömförbrukning vid kommunikation med andra trådlösa enheter. Även om det är osannolikt så kan närliggande elektronik påverkas. Om det sker så flytta ReSound Unite TV bort från den elektroniken. Använd endast kablar som levererades tillsammans med Unite TV När du använder ReSound Unite TV och den störs av närliggande elektromagnetiska fält flytta bort från den störande källan. Generell information Din hörapparat och Unite TV har försetts med en egen nätverkskod vid anpassningstillfället. Därför kommer Unite TV inte att kunna påverka andra hörapparater än dina egna. Elektronisk utrustning med hög strömförbrukning kan påverka räckvidden för Unite TV. Använd bara ReSounds tillbehör Gör inte själv några förändringar med Unite TV Öppna inte Unite TV då det kan skada den. Om du får problem med den skall du i första hand konsultera felsökningsguiden i slutet av bruksanvisningen eller kontakta kliniken du köpt den hos. Resound Unite TV får bara repareras hos ett auktoriserat servicecenter Använd inte Resound Unite TV i områden med RF-överföring som på exempelvis flygplan. Försök inte ansluta Unite TV till andra enheter än vad den är tänkt för 24 25

14 Tekniska specifikationer Räckvidd: Strömkälla: Trådlös kommunikation: Funktionell temperatur: Förvarings temperatur: upp till 7 meter vägguttag 2,4 GHz 0 till 55 grader -20 till 60 grader Temperaturtest, transport och förvaringsinformation Den här produkten har genomgått olika temperaturtester samt fukttester mellan -25C och 70C enligt intern och industriell standard. Garanti Resound Unite TV täcks av en garanti från leverantören under en period av 12 månader från inköpsdagen. Kontakta din hörselklinik där du köpt produkten för mer information. Vad täcks av garanti Elektronik-komponenter som på grund av tillverknings- eller designfel slutar fungera vid normalt användande under garantitiden byts ut eller repareras utan kostnad om den återlämnas till inköpsstället. Vad täcks inte av garanti Fel som beror på felaktig hantering och felaktigt användande, olyckor eller fel som uppstått vid service av en icke auktoriserad serviceenhet samt om produkten utsatts för miljöer med mycket fukt. Kontakta din hörselklinik för mer information. Serienummer: Inköpsdatum: 26 27

15 Råd vid felsökning Symptom Du har tryckt på TV-knappen på fjärrkontrollen men det händer ingenting Programknappen på hörapparaterna har hållits nere i tre sekunder utan effekt Orsak Unite TV har inte parats med hörapparaterna Fjärrkontrollen och hörapparaterna är inte inom räckhåll för varandra Unite TV har inte parats med hörapparaterna Möjliga åtgärder Para dem Se till att Fjärrkontrollen och hörapparaterna är inom räckhåll för varandra Se till att Fjärrkontrollen och hörapparaterna är inom räckhåll för varandra Parningsknappen på Unite-TV hålls nere men det hörs ingen melodi i hörapparaterna Unite TV och hörapparaterna är utom räckhåll för varandra Unite TV och hörapparaterna har inte varit i parningsläge samtidigt Se till att Unite TV och hörapparaterna är inom räckhåll för varandra Upprepa parningsprocessen och se till att batterifacket på båda hörapparaterna stängs inom 30 sekunder efter att du tryckt på parningsknappen på Unite TV 28 29

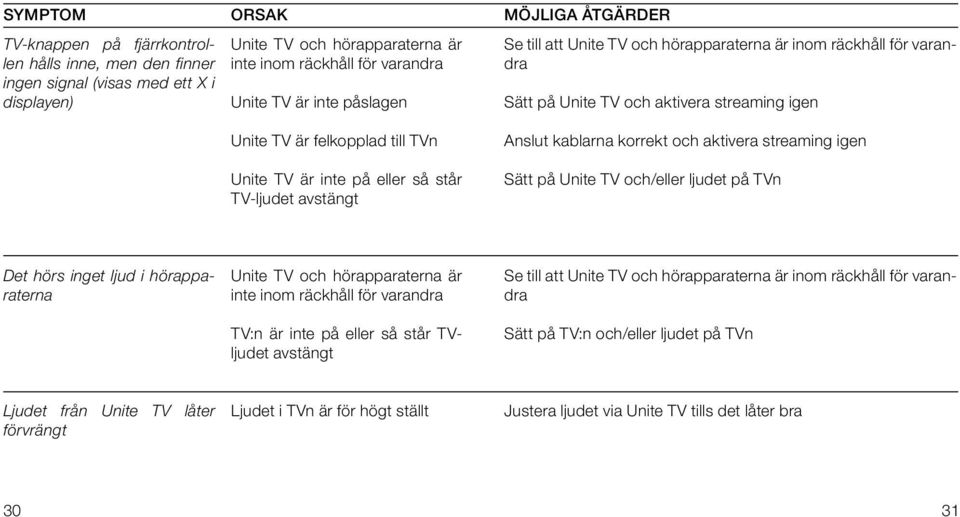

16 Symptom TV-knappen på fjärrkontrollen hålls inne, men den finner ingen signal (visas med ett X i displayen) Orsak Unite TV och hörapparaterna är inte inom räckhåll för varandra Unite TV är inte påslagen Unite TV är felkopplad till TVn Unite TV är inte på eller så står TV-ljudet avstängt Möjliga åtgärder Se till att Unite TV och hörapparaterna är inom räckhåll för varandra Sätt på Unite TV och aktivera streaming igen Anslut kablarna korrekt och aktivera streaming igen Sätt på Unite TV och/eller ljudet på TVn Det hörs inget ljud i hörapparaterna Unite TV och hörapparaterna är inte inom räckhåll för varandra TV:n är inte på eller så står TVljudet avstängt Se till att Unite TV och hörapparaterna är inom räckhåll för varandra Sätt på TV:n och/eller ljudet på TVn Ljudet från Unite TV låter förvrängt Ljudet i TVn är för högt ställt Justera ljudet via Unite TV tills det låter bra 30 31

17 Symptom Volymen från Unite TV är låg Orsak TV-ljudet är för lågt Möjliga åtgärder Justera volymen med + eller - på Unite TV tills det låter bra Ljudet från Unite TV låter förvrängt och försvinner ibland Unite TV och hörapparaterna befinner sig för lång ifrån varandra Flytta dig närmare Unite TV Unite TV är placerad felaktigt Se till att Unite TV är placerad på rätt sätt och att inget är placerat framför som stör det streamade ljudet Ljudet från Unite TV är inte synkroniserat med TV-bilden Din TV kan inte synkronisera ljudet från audio output och bilden Kontakta din TV-handlare eller pröva en annan audioutgång på din TV Ljudet från Unite TV är inte synkroniserat med ljudet från TVns högtalare Din TV kan inte synkronisera ljudet från den valda audioutgången via högtalarna Kontakta din TV-handlare eller pröva en annan audioutgång på din TV 32 33

18 Symptom Ljudet i hörapparaterna är för högt eller för lågt Orsak Ljudet är för lågt eller för högt ställt Möjliga åtgärder Justera volymen med + eller - på Unite TV tills det låter bra eller justera via fjärrkontrollen (tillval) om du har en sådan En hörapparat slutar sända trådlöst ljud Unite TV och hörapparaten har varit utom räckhåll för varandra i mer än fem minuter Batteriet i hörapparaten är dåligt Se till att de är inom räckhåll och aktivera streaming igen Byt batteri i hörapparaten Du hör inte det streamade ljudet efter att du har parat hörappaterna med Unite TV Du har en kabelbox till TVn Din TV supportar inte både Audio Out och högtalare Anslut audio-kabelns röda och vita kontakt direkt till kabelboxen Kanske behöver du ansluta en extern mottagare eller förstärkare till TVn och sedan ansluta Unite TV till denna 34 35

19 Notes: Notes: 36 37
