1 INSTALLATIONS-/ KABELANSLUTNINGSGUIDE Innan du börjar 1. Den här utrustningen är endast till för användning i bil med en negativ och jordad anslutning på 12 V som strömkälla. 2. Läs de här anvisningarna noggrant. 3. Se till att koppla ur batteriets - -pol före start. Detta är för att förhindra kortslutningar i strömkretsen under installation. (Bild 1) Bilbatteri Bild 1 Förpackningens innehåll Huvudenhet...1 Kablage...1 GPS-antenn...1 Klämma för GPS-antennkabeln...3 Dubbelhäftande tejp för GPS-antennen...1 Fjärrkontroll...1 Batteri (CR2025)...1 (sitter i fjärrkontrollen) Packning...1 Rengöringstrasa...1 Garantikort...1 Bruksanvisning (CD-R)...1 Snabbguide Och Bruksanvisning...1 Elektrokran...2 Nyckel för monteringsfäste...2 Monteringskulor...4 Insexnyckel...5 AV-kabel...1 Bakre radiostag och stopp

2 Allmänna säkerhetsföreskrifter 1. Öppna inte höljet. Det finns inga delar invändigt som användaren ska utföra service på. Om du tappar något i enheten under installationen ska du kontakta din återförsäljare eller ett auktoriserat servicecenter för Clarion. Att tänka på vid installation 1. Förbered alla artiklar som behövs för att installera källenheten före start. 2. Använd en mjuk, torr trasa för att rengöra höljet. Använd aldrig en grov trasa, tinner, bensin eller alkohol etc. För ingrodda smutsfläckar, ta lite kallt eller varmt vatten på en mjuk trasa och torka av försiktigt. 3. Installera enheten inom 30 för horisontellt plan. (Bild 3) 2. Den här modellen har en manöverpanel som går att föra framåt. På vissa typer av bilar kan manöverpanelen få kontakt med instrumentbrädan eller växelspaken, vilket omöjliggör installation. Före installation ska du se till att enheten inte stör användningen eller växelspaken eller hindrar sikten innan du väljer installationsplats. (Bild 2) Bild 3 Instrumentbräda 4. Om du måste utföra något arbete på bilden, exempelvis att borra hål, ska du kontakta återförsäljaren av bilen innan. 5. Använd de medföljande skruvarna för installation. Användning av andra skruvar kan orsaka skada. (Bild 4) Växelspak (Se till att den inte vidrör LCD:n) Växelspak Chassi Chassi Skada Bild 2 Max 8 mm (M5 skruv) Bild 4 Svenska 246

3 Installera huvudenheten Universalmontering 1. Placera universalmonteringsfästet i instrumentpanelen och använd en skruvmejsel för att böja varje stopp på universalmonteringsfästet inåt så som visas på bild För in huvudenheten i universalmonteringsfästet tills den låses fast. 3. Montera den yttre skyddsplåten så att alla krokar låses fast. Vissa bilmodeller kräver speciella monteringskit för lämplig installation. Kontakta återförsäljaren för Clarion för mer information. Fäst främre stoppet ordentligt för att förhindra att huvudenheten lossnar. Mått för konsolöppning 7-3/16" (182 mm) Hål 2-1/16" (53 mm) Hål Instrumentpanel Stopp Sexkantsbult Skruvmejsel Huvudenhet Universalmonteringsfäste Yttre skyddsplåt 2-Fjäder Ställ in den yttre skyddsplåten så att metalldelen på baksidan passar in i övre kanten på huvudenheten. Bild 5 Stopp 247

4 Fast montering (TOYOTA, NISSAN och andra ISO-/DIN-utrustade bilar Den här enheten är utformad för fast installation i instrumentbrädan. Om bilen är utrustad med fabriksmonterad radio ska du installera huvudenheten med delarna och skruvarna markerade (*2). (Bild 7) Om bilen inte är utrustad med en fabriksmonterad radio kan du skaffa ett installationskit för att installera huvudenheten på följande sätt. 1. Avlägsna skruvarna från båda sidorna på huvudenheten. Lyft sedan bladfjädern på båda sidorna tills aktiveringskäftarna släpper från hålen och för fjädern i pilens riktning för att ta bort den. Upprepa åtgärden från båda sidorna. (Bild 6) 2. Säkra monteringsfästena i chassiet så som visas i bild 8. Hålen är förstansade för bilar från TOYOTA och NISSAN; för andra modeller kan det vara nödvändigt att göra vissa modifieringar, exempelvis att borra nya hål. 3. Kabeln visas i avsnitt 7 (se sidan 33). 4. Säkra enheten i instrumentbrädan och montera sedan instrumentbrädan i mittpanelen. Huvudenhet 2-Skruv Aktiveringskäft 4-Sexkantsskruv *2 (M5 x 8) 2-Fjäder Skruvmejsel Bild 6 Monteringsfäste (1 par för vänster och höger sida) Huvudenhet t Svenska Ficka Mittpanel *3 * *4 Bild 7 Delarna och skruvarna med den här markeringen används för att installera radion eller inkluderas i installationskitet. *2 Skruvarna med den här markeringen medföljer i kitet. *3 I vissa fall kan mittpanelen mittpanelen kräva vissa modifieringar (beskärning, ifyllnad etc.). *4 Om en krok på installationskonsolen stör enheten, ska du böja och platta ut den med en tång eller. liknande verktyg. 248

5 Att tänka på när det gäller kablage 1. Se till att slå av strömmen före kabeldragning. 2. Var speciellt noggrann när du drar strömkablarna. Håll dem borta från motor, avgasrör etc. Hettan kan skada kablarna. 3. Om säkringen skulle gå ska du kontrollera om kablarna sitter rätt. Om en säkring går kan du byta den mot en ny av samma Amperetal som originalet (15 A säkring). 4. För att byta säkringen måste du avlägsna den gamla på enhetens baksida och sätta i den nya. (Bild 8) OBS! Det finns olika typer av säkringshållare. Låt inte batterisidan komma i kontakt med metalldelar. VAR FÖRSIKTIG Efter anslutningen fixerar du kabeln med en klämma eller isoleringstejp. Säkring (15A-SÄKRING) Säkringshållare Bild 8 249

6 Installationsguide Installera GPS-antennen VARNING Installera inte GPS-antennen på en plats där den kan påverka krockkuddens funktion eller hindra förarens sikt. Använd inte navigeringssystemet med kabeln till GPS-antennen avskuren. Strömkablarna i sladden kan kortslutas. Den medföljande GPS-antennen är för installation invändigt i fordonet. Installera den inte utanpå fordonet. Installera GPS-antennen mer än 50 cm från huvudenheten, andra ljudenheter som CD-spelare och en radardetektor. Om den installeras i närheten av dessa enheter kan GPS-mottagningen bli nedsatt. För att förbättra GPS-signalmottagningen ska du installera GPS-antennen horisontellt på en jämn yta. Vaxa inte och måla inte GPS-antennens hölje. Det kan orsaka nedsatt prestanda för GPS-antennen. Installera GPS-antennen minst 10 cm från vindrutan. Torka bort smutsen från monteringsytan innan du installerar GPS-antennen. GPS-antenn Montera GPS-antennen. Klistra fast den ordentligt på en jämn yta på passagerarsidans instrumentpanel, där störningar för GPS-signalen är som minst. Dra ledningarna till GPS-antennen. Sätt fast kabeln med kabelhållarna. Kabelhållare Svenska Dubbelhäftande tejp GPS-antennens undersida Fäst den dubbelhäftande tejpen på GPS-antennens undersida. 250

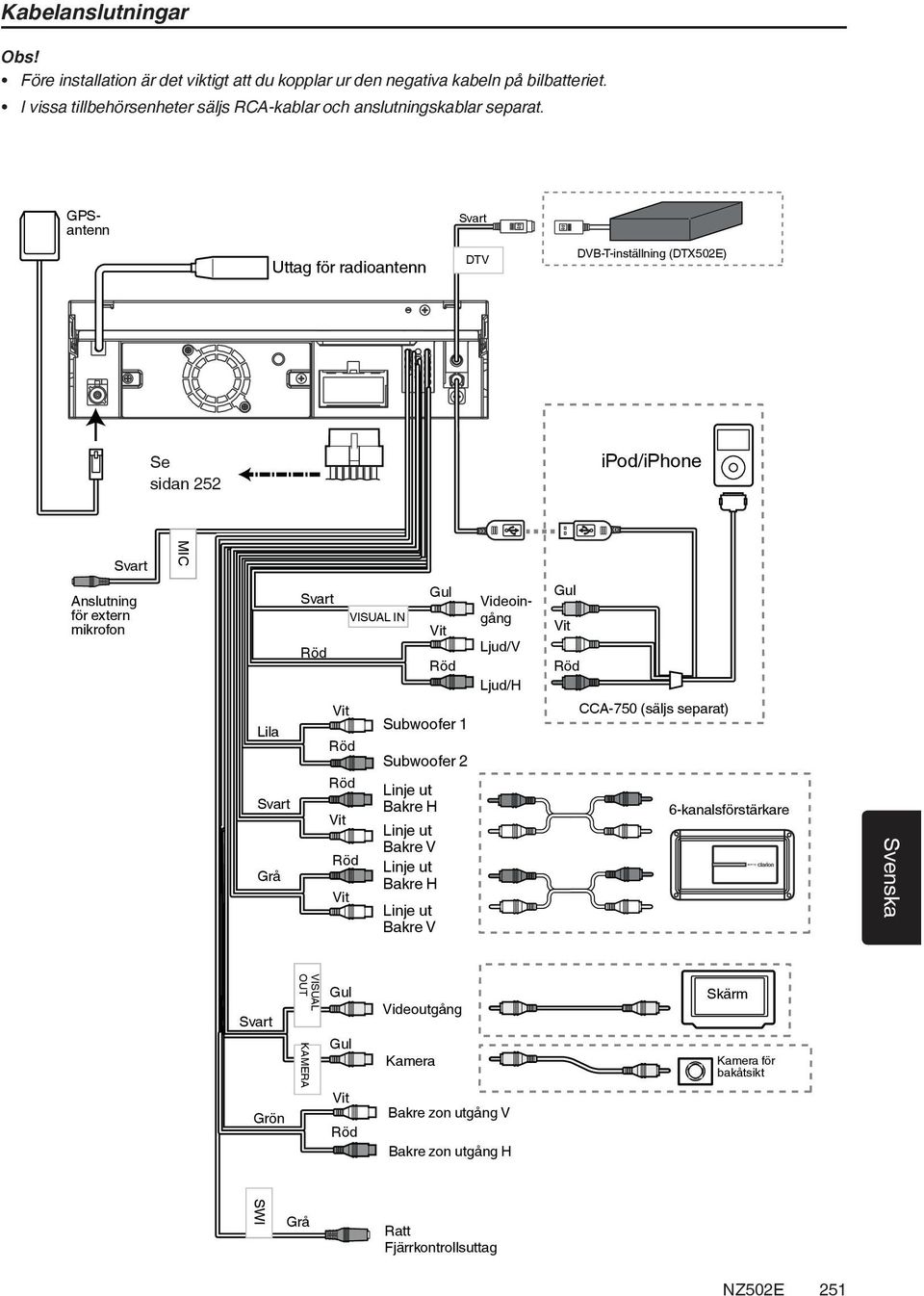

7 Kabelanslutningar Före installation är det viktigt att du kopplar ur den negativa kabeln på bilbatteriet. I vissa tillbehörsenheter säljs RCA-kablar och anslutningskablar separat. GPSantenn Uttag för radioantenn DTV DVB-T-inställning (DTX502E) Se sidan 252 ipod/iphone MIC Anslutning för extern mikrofon VISUAL IN Videoingång Ljud/V Ljud/H Lila Grå Subwoofer 1 Subwoofer 2 Linje ut Bakre H Linje ut Bakre V Linje ut Bakre H Linje ut Bakre V CCA-750 (säljs separat) 6-kanalsförstärkare Grön VISUAL OUT KAMERA Videoutgång Kamera Bakre zon utgång V Bakre zon utgång H Skärm Kamera för bakåtsikt SWI Grå Ratt Fjärrkontrollsuttag 251

8 1 B-1 B-3 B-5 B-7 15A!!!!Varning!!!! Parkeringsbromsens säkerhetsenhet måste anslutas för fullständig användning!!!! War ni ng!!!! b P arking ak e s r afe t y connected be must device comple te o p f or e rati o n B-2 A-1 A-2 B-4 A-3 A-4 B-6 A-5 A-6 B-8 A-7 A-8 No Beskrivning No. Beskrivning V extra (röd) B-1 Bakre högra V huvudström (gul) Back (lila/vit) Telefonavbrott (brun) Fjärr (blå/vit) Parkering (grön) Autoantenn (blå) B-2 B-3 B-4 B-5 B-6 B-7 B-8 Bakre högra - Främre högra + Främre högra - Främre vänstra + Främre vänstra + Bakre vänstra + Bakre vänstra - Svenska A-1 A-2 A-3 A V huvudström A-5 Autoantenn För VW och Audi: Byt kabel som ovan A-6 A-7 Belysning + 12V extra A-8 GND När du ansluter till uttaget TELEFONAVBROTT kommer telefonen att tysta ljudet om ledningen mottager en negativ eller jordad signal. Se nästa sida för hur du ansluter parkeringsbromskabel. 252

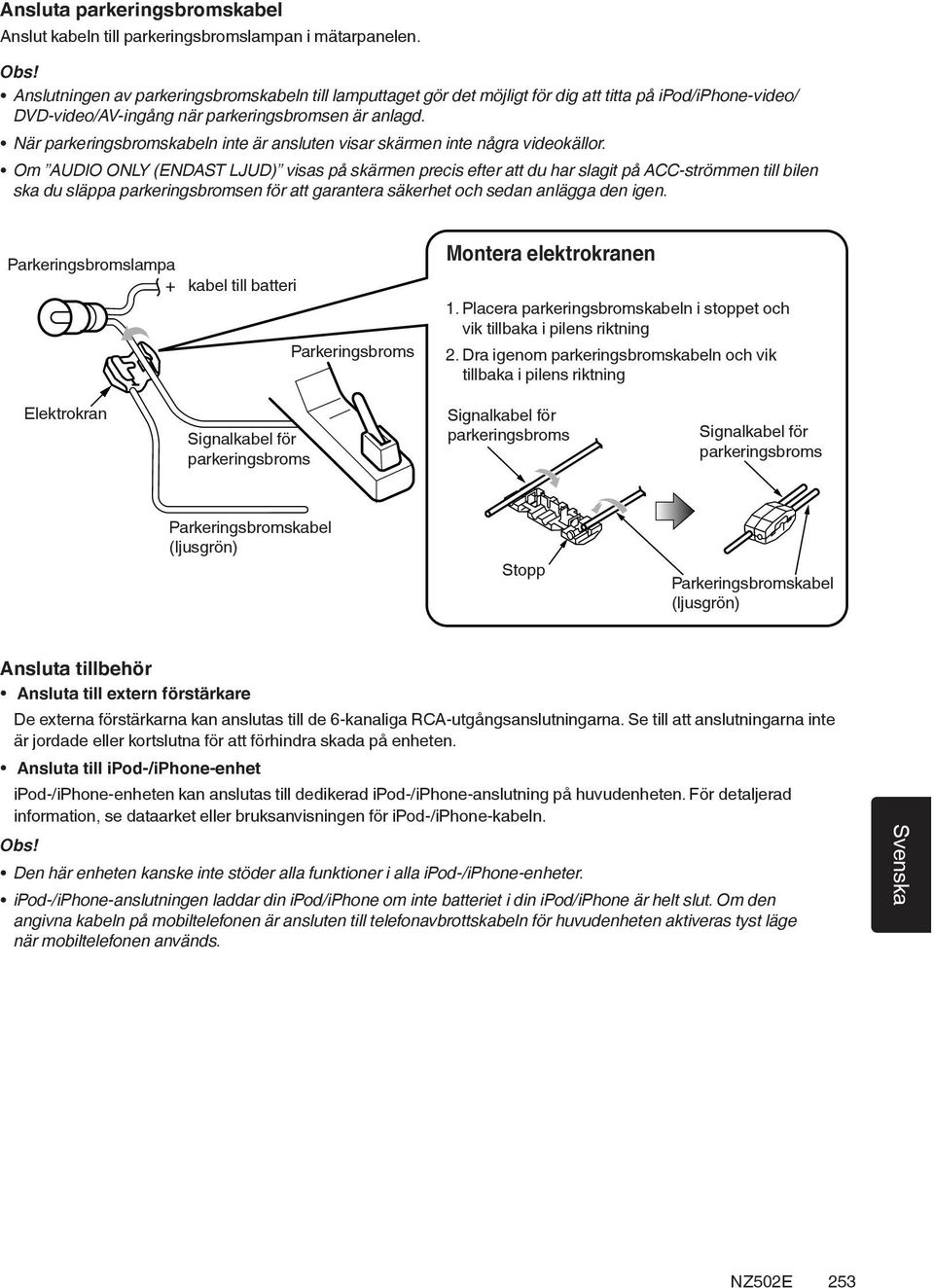

9 Ansluta parkeringsbromskabel Anslut kabeln till parkeringsbromslampan i mätarpanelen. Anslutningen av parkeringsbromskabeln till lamputtaget gör det möjligt för dig att titta på ipod/iphone-video/ DVD video/av-ingång när parkeringsbromsen är anlagd. När parkeringsbromskabeln inte är ansluten visar skärmen inte några videokällor. Om AUDIO ONLY (ENDAST LJUD) visas på skärmen precis efter att du har slagit på ACC-strömmen till bilen ska du släppa parkeringsbromsen för att garantera säkerhet och sedan anlägga den igen. Parkeringsbromslampa kabel till batteri Parkeringsbroms Montera elektrokranen 1. Placera parkeringsbromskabeln i stoppet och vik tillbaka i pilens riktning 2. Dra igenom parkeringsbromskabeln och vik tillbaka i pilens riktning Elektrokran Signalkabel för parkeringsbroms Signalkabel för parkeringsbroms Signalkabel för parkeringsbroms Parkeringsbromskabel (ljusgrön) Stopp Parkeringsbromskabel (ljusgrön) Ansluta tillbehör Ansluta till extern förstärkare De externa förstärkarna kan anslutas till de 6-kanaliga RCA-utgångsanslutningarna. Se till att anslutningarna inte är jordade eller kortslutna för att förhindra skada på enheten. Ansluta till ipod-/iphone-enhet ipod-/iphone-enheten kan anslutas till dedikerad ipod-/iphone-anslutning på huvudenheten. För detaljerad information, se dataarket eller bruksanvisningen för ipod-/iphone-kabeln. Den här enheten kanske inte stöder alla funktioner i alla ipod-/iphone-enheter. ipod-/iphone-anslutningen laddar din ipod/iphone om inte batteriet i din ipod/iphone är helt slut. Om den angivna kabeln på mobiltelefonen är ansluten till telefonavbrottskabeln för huvudenheten aktiveras tyst läge när mobiltelefonen används. 253
