Air Swimmers. Instruktioner för montering och flygning av Air Swimmers Shark och Clownfish

Transkript

1 Air Swimmers Instruktioner för montering och flygning av Air Swimmers Shark och Clownfish Bilderna visar Clownfish men instruktionerna är utbytbara för Shark. Videoinstruktioner (på engelska) kan hittas på:

2 Förpackningens innehåll x Air Swimmers Clownfish/Shark ballong 2x Magfenor 1x Bakfena 1x Stjärtfena 4x Resårband 4x Krokar 4x Fästflänsar 12x Självhäftande fästkuddar Fjärrkontroll med lera inneslutet i sidofack (kontrollens färg kan variera) 1x Bakre motorenhet 18x Tejpflikar (olika storlekar följer med) 1x Pod-track (mottagarenhet med batteri, samt utrymme för medföljande lera för att korrigera vikten) 1x färgband Reservdelar ingår 4x krokar 4x fästflänsar 2x Resårband Ytterligare verktyg som krävs: 1x Liten stjärnskruvmejsel

3 VIKTIGT! Läs hela bruksanvisningen före montering. Får endast användas inomhus. Fyllning av helium Du kan fylla din Air Swimmer med helium i de flesta partyaffärer, blomhandlar eller välsorterade detaljhandlare. Du kan också köpa ditt eget helium hos exempelvis Teknikmagasinet, som gör att du kan fylla din Air Swimmer hemma. Obs! Heliumbehållare får endast användas av vuxna. Innan du använder heliumet bör du läs eventuella instruktioner som medföljt behållaren. Det rekommenderas att två personer hjälps åt att sätta ihop Air Swimmer. 1. Fäst ena änden av det medföljande bandet (13) i slingan på botten av din Air Swimmer och fäst den andra i en ögla på förpackningen. Detta kommer att hindra att din Air Swimmer flyger iväg när den blir uppblåst. 2. För att fylla Air Swimmer med helium, lägg själva ballongen (1) platt på marken och för in heliumtankens munstycket i ventilen på baksidan av ballongen. 3. Släpp in helium sakta så att ballongen börjar fyllas och öka gradvis tills ballongen är fylld och fast. Varning! Blås inte upp ballongen för mycket! Eftersom ventilen bara går åt ena hållet så behöver du inte försluta den när du väl fyllt på ballongen.

4 Obs! Efter några dagar upptäcker du kanske att din Air Swimmer förlorat en del av sin bärighet, vilket medför att du kommer behöva fylla på ballongen på en regelbunden basis. Efter flera påfyllningar kan heliumet inuti ballongen blandats med luft och då måste ballongen tömmas helt innan man fyller på igen. För att tömma din Air Swimmer så trycker du ett smalt sugrör (max 6 mm i diameter) minst 15 cm in igenom ventilen. Ett sugrör med en tjockare diameter kan skada ventilen. Varning! Undvik att inandas helium. Använd endast på väl ventilerad plats. Använd aldrig i trånga utrymmen. Helium minskar och kan eliminera tillgängligt syre vid inandning. Inandning av helium kan leda till allvarliga personskador eller dödsfall. Varning! Överfyll inte ballongen. Använd endast helium. Använd ingen annan typ av gas. Använd ej någon annat hjälpmedel, t.ex. en fotpump. Du kan förvara din Air Swimmer genom att fästa bandet i förpackningen eller i kroken på handkontrollen, så den håller sig stilla. Montering av din Air Swimmer Efter du har fyllt ballongen till din Air Swimmer, är du redo för montering. Det rekommenderas att två personer utför detta. Det rekommenderas att två personer hjälps åt att sätta ihop Air Swimmer. Installation av batterier Se till att batterier installeras av en vuxen. Pod Track Pod Track (12) kräver 1 x AAA batteri (ingår ej). 1. Skruva loss batteriluckan med hjälp av en liten stjärnmejsel. 2. Sätt i batterierna som polariteten visas. Skruva tillbaka batteriluckan på plats. - +

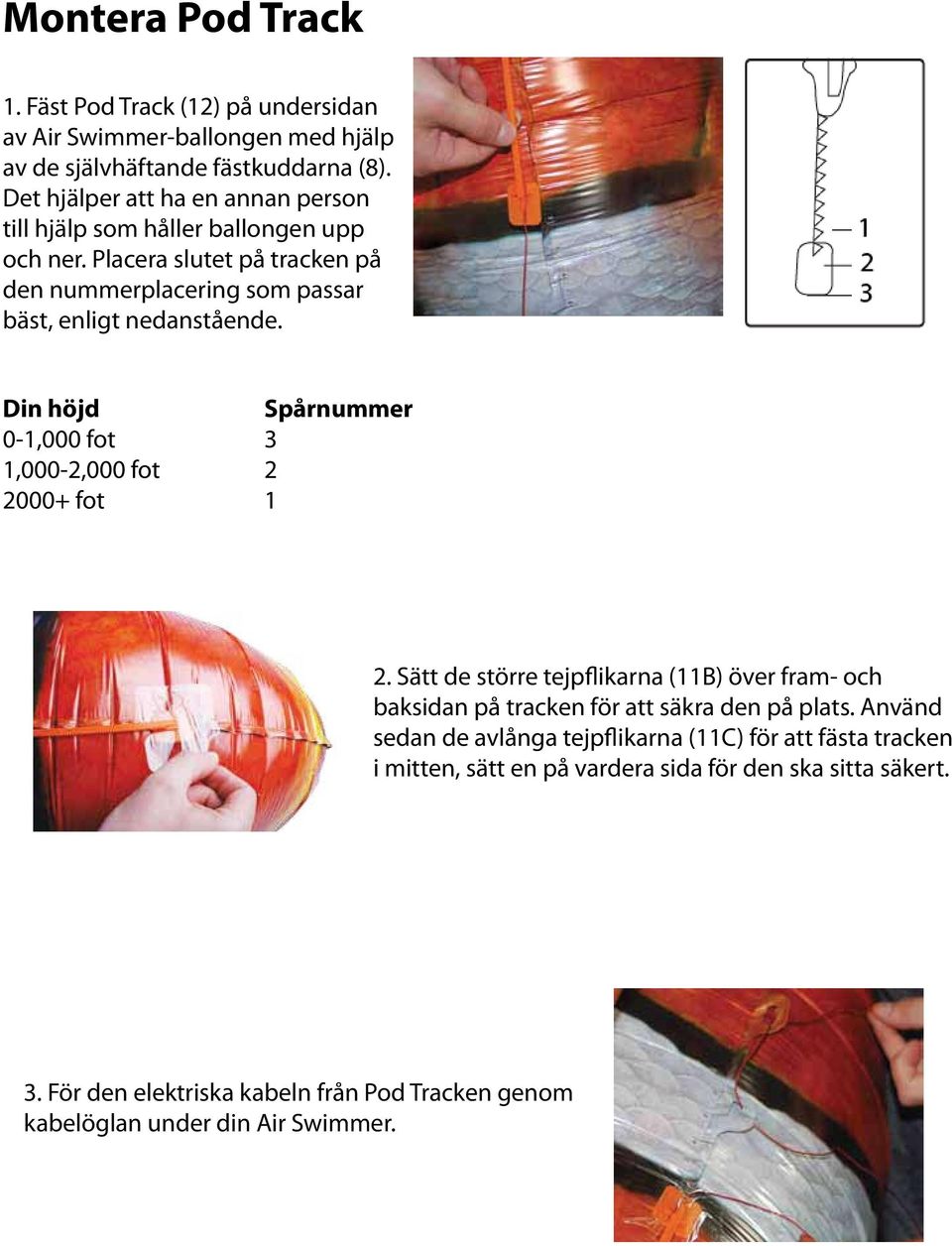

5 Montera Pod Track 1. Fäst Pod Track (12) på undersidan av Air Swimmer-ballongen med hjälp av de självhäftande fästkuddarna (8). Det hjälper att ha en annan person till hjälp som håller ballongen upp och ner. Placera slutet på tracken på den nummerplacering som passar bäst, enligt nedanstående. Din höjd Spårnummer 0-1,000 fot 3 1,000-2,000 fot fot 1 2. Sätt de större tejpflikarna (11B) över fram- och baksidan på tracken för att säkra den på plats. Använd sedan de avlånga tejpflikarna (11C) för att fästa tracken i mitten, sätt en på vardera sida för den ska sitta säkert. 3. För den elektriska kabeln från Pod Tracken genom kabelöglan under din Air Swimmer.

6 Montering av bakfena/motor 1. Använd självhäftande fästkuddar (8), och klistra fast de 4 krokarna (6) på din Air Swimmer. Se till att pilen på kroken är riktad mot huvudet på din Air Swimmer. 2. Sätt de rätta tejpflikarna (11A) över krokarna för att säkra. 3. Fäst stjärtfenan (4) till bakre motorenhet (10) genom att stoppa stavarna i armarna på bakre motorenheten, som visas. 4. Fäst 4 fästflänsar (7) på toppen och botten av motorenhetens armar, för att säkra stavarna på plats.

7 5. Placera motorenheten på baksidan av Air Swimmer och fäst den med 4 krokar med gummiband (5). Se till att kontaktanslutningen på motorn är vänd nedåt. 6. Anslut den elektriska kabeln till motorn som visas på bilden. Obs: Kontrollera att kabeln ligger i rätt läge fram till motorenheten, annars kan stiften på motorenheten kan bli böjda och skadade. Fästa fenorna 1. Ta bort skyddsfilmen från de självhäftande fästkuddarna (8) och sätt fast varje fena på Air Swimmer på utmarkerad plats (märkt place fin here ), som visas. Observera: På vissa tidiga serier kan det finnas vissa tryckfel. Ignorera därför bokstäverna A-F på ballongerna och fenorna, dessa behövs inte för att montera Air Swimmers. Följ bara denna bruksanvisning. På grund av ett tryckfel på Clown Fish ballongen finns 2 positioner tryckt på ovansidan av ballongen. Men det finns bara en ryggfena, som ska placeras på place fin here markeringen mot mitten av ballongen. Inga fenor bör placeras på den bakre place fin here markeringen.

8 2. Sätt tejp flikar (11A) över fenornas flikar för att säkra. Fjärrkontroll Fjärrkontrollen (9) kräver 1 x 9V. 1. Skruva loss batteriluckan med hjälp av en liten stjärnskruvmejsel. 2. Sätt i batterierna som polariteten visas. Skruva tillbaka batteriluckan på plats. Balansera Air Swimmer Air Swimmer ska sväva omkring runt 5 fot (1,5 m). Knyt loss bandet och balansera ut vikten genom att placera lera i munnen på pod tracken tills Air Swimmer varken stiger eller faller. Om den börjar att sjunka, ta bort lite lera och testa igen.

9 Flygning med din Air Swimmer Välj en miljö som uppfyller följande kriterier: 1. En inomhusmiljö med lugn luftkonditionering, undvik luftkonditionerade rum. 2. Det bör inte vara elektriska fläktar, luftkonditionering, lampor, levande ljus eller öppen eld eller andra objekt som kan påverka flygning eller skada Air Swimmer. 3. Det rekommenderas att använda ett utrymme större än 10 fot (3,4 m) (B) x 16,5 m (5m) (L) x 8ft (2,4) (H). 4. Stäng alltid av både Air Swimmer och kontrollen när du är färdig. 5. Stäng av all luftkonditionering före flygning. 1. Sätt strömbrytaren till ON på Air Swimmer. 2. För att aktivera kontrollern - tryck på valfri knapp på enheten. 3. För att flytta Air Swimmers svans till vänster, tryck vänster på fjärrkontrollen. För att flytta svansen höger trycker du på höger på fjärrkontrollen.

10 4. För att få Air Swimmer att åka framåt, behöver du styra stjärtfenan från vänster till höger genom att trycka höger, vänster, höger, vänster i en konstant rytm. Experimentera med snabbare och långsammare rytmer för att hitta den bästa hastigheten. 5. För att svänga med Air Swimmer ska du trycka på knappen en gång i den riktning du vill vända. Detta ger dig en snäv svängradie, men Air Swimmern kommer att röra sig långsamt. För att hitta olika sätt att svänga med din Air Swimmer besök co.uk/airswimmers. 6. För att få din Air Swimmer att stiga måste du trycka på klättra knappen så nosen pekar uppåt. Sedan använder du vänster / höger knapp, så att din Air Swimmer simmar framåt (i detta fall uppåt). 7. För att få din Air Swimmer att dyka måste du trycka på dyka knappen så nosen pekar neråt. Sedan använder du vänster / höger knapp, så att din Air Swimmer simmar framåt (i detta fall då neråt).

11 Felsökningsguide Symptom Min Air Swimmer vill inte att sväva. Tänkbar orsak Inte tillräckligt med helium eller för mycket lera i pod munnen. Du är på för hög eller låg höjd. Lösning Fyll på med helium, ta bort lera så Air Swimmer balanserar runt på ca.1.5m höjd. Kontrollera din höjd och justera pod tracken därefter. Hitta rätt nummerplacering så det överensstämmer med din höjd. (Se sidan 5) Symptom Min Air Swimmer är för lätt och fastnar i taket. Tänkbar orsak Air Swimmer är för lätt och måste göras tyngre. Lösning Försök lägga lera i pod munnen. Symptom Svans eller pod fungerar inte. Tänkbar orsak Svaga batterier. Kabeln från pod tracken är inte ansluten till svansmotorn tillräckligt. Lösning Ta bort och byt ut batterierna i kontrolle och i pod tracken. Sätt tillbaka och se till att kontaktens anslutning är helt korrekt isatt.

12 Varningar Clown Fish / Shark Ballonger utgör en kvävningsrisk. Håll ej uppblåsta ballonger borta från barnen. Kasta trasiga ballonger omedelbart. Barn under 8 år kan kvävas. Varning! Andas aldrig medvetet in ballong gas. Inandning av helium kan leda till allvarliga lungskador och/eller kvävning. Andas inte in helium från en ballong eller helium tank under några omständigheter. Använd alltid i ett väl ventilerat utrymme. Låt aldrig barn hantera cylindern eller ballongen fyllningsutrustning. Vuxen övervakning krävs. Lek inte med ballongen i närheten av vatten. Denna produkt är enbart för inomhusbruk. Använd inte denna produkt utomhus. Flyg inte nära luftkondition-ering. Små drag eller luftströmmar kan avleda flygande väg. Utsätt inte ballongen för extrem värme då detta kan orsaka ballongen spricker. Varning! Överfyll inte ballongen vid uppblåsning. Denna produkt kan inte arbeta på hög höjd beroende på, höjd, temperatur, luftfuktighet, helium / luftutspädning. Om du använder din Air Swimmer på högre höjder, använda icke utspädd helium och fyll sakta ballongen att öka dess höjd. Minska vikten genom att inte installera krokar med gummiband på toppen och botten av ballongen, utan använda bara krokar med gummiband på sidorna. Batteriinformation 1 x 1,5 V AAA för pod motorn 1 x 9V batteri för fjärrkontroll Icke-laddningsbara batterierna får inte laddas upp; Laddningsbara batterier får endast laddas under tillsyn av en vuxen; Laddningsbara batterier ska tas bort från enheten innan de laddas; Olika typer av batterier eller nya och använda batterier ska inte blandas; Batterierna ska sättas i med rätt polaritet; Förbrukade batterier ska tas bort från leksaken; Anslutningskontakterna får inte kortslutas. Aldrig: Blanda olika typer av batterier. Blanda gamla och nya batterier. Kassera batterier i öppen eld. Försök att ladda vanliga batterier. Alltid: Se till att batterifacket är säkrat. Använd batterier av rätt storlek och typ. Montera batterier på rätt sätt observera plus och minus märken på batteriet och i facket.

13 Byt ut en hel uppsättning batterier på en gång. Ta bort tomma batterier från utrustningen. Ta ur batterierna från apparat som inte kommer att användas igen på länge. Kom ihåg att små knappceller och alla batterier skall hållas borta från små barn eftersom de lätt kan sväljas. Kontakta läkare om du tror att en cell har svalts. Se till att batterierna är installerade av en vuxen före användning. Konsumenterna har en viktig roll att spela för att minska effekterna av avfall från elektriska och elektroniska produkter till miljön. Du kan hjälpa genom återanvändning eller återvinning av sådan utrustning. Den överkorsade wheelie-bin symbolen anger att produkten och batterierna inte får kastas i hushållsavfall eftersom de innehåller ämnen som kan vara skadliga för miljön och människors hälsa. Om du inte kan återanvända eller återvinna produkten eller batterier, vänligen använd utsedda insamlingsställen eller medborgerlig återvinningsanläggningar att slänga dem. Inte lämplig för barn under 36 månader på grund av små delar som kan utgöra en kvävningsrisk. Inte lämplig för barn under 36 månader, fara för strypning. Behåll denna manual för framtida referens. Shark opererar på 27 MHz och Clown Fish på 40 MHz.
