1 Ladibug TM Document Camera Användarmanual för bildbehandlingsprogrammet

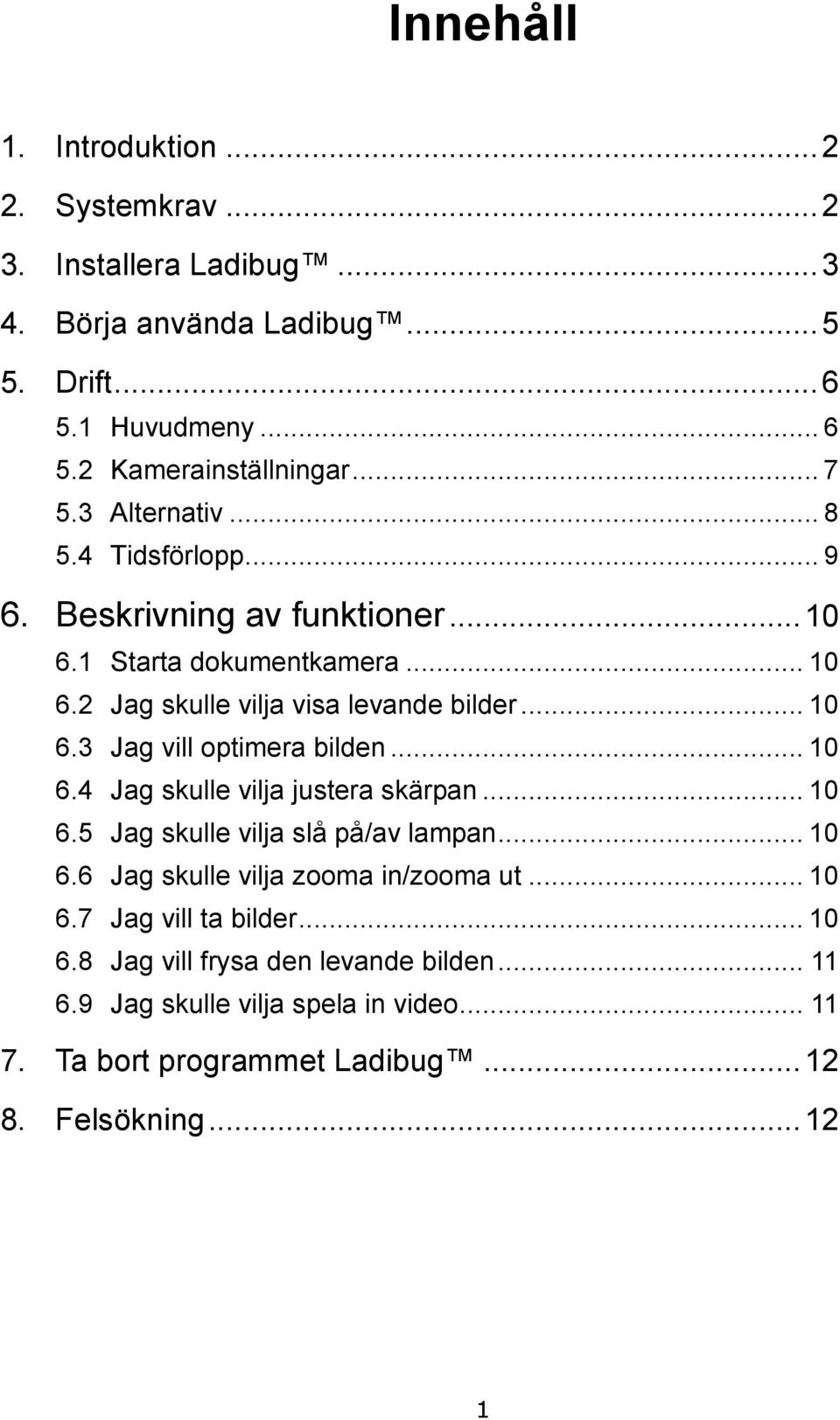

2 Innehåll 1. Introduktion Systemkrav Installera Ladibug Börja använda Ladibug Drift Huvudmeny Kamerainställningar Alternativ Tidsförlopp Beskrivning av funktioner Starta dokumentkamera Jag skulle vilja visa levande bilder Jag vill optimera bilden Jag skulle vilja justera skärpan Jag skulle vilja slå på/av lampan Jag skulle vilja zooma in/zooma ut Jag vill ta bilder Jag vill frysa den levande bilden Jag skulle vilja spela in video Ta bort programmet Ladibug Felsökning

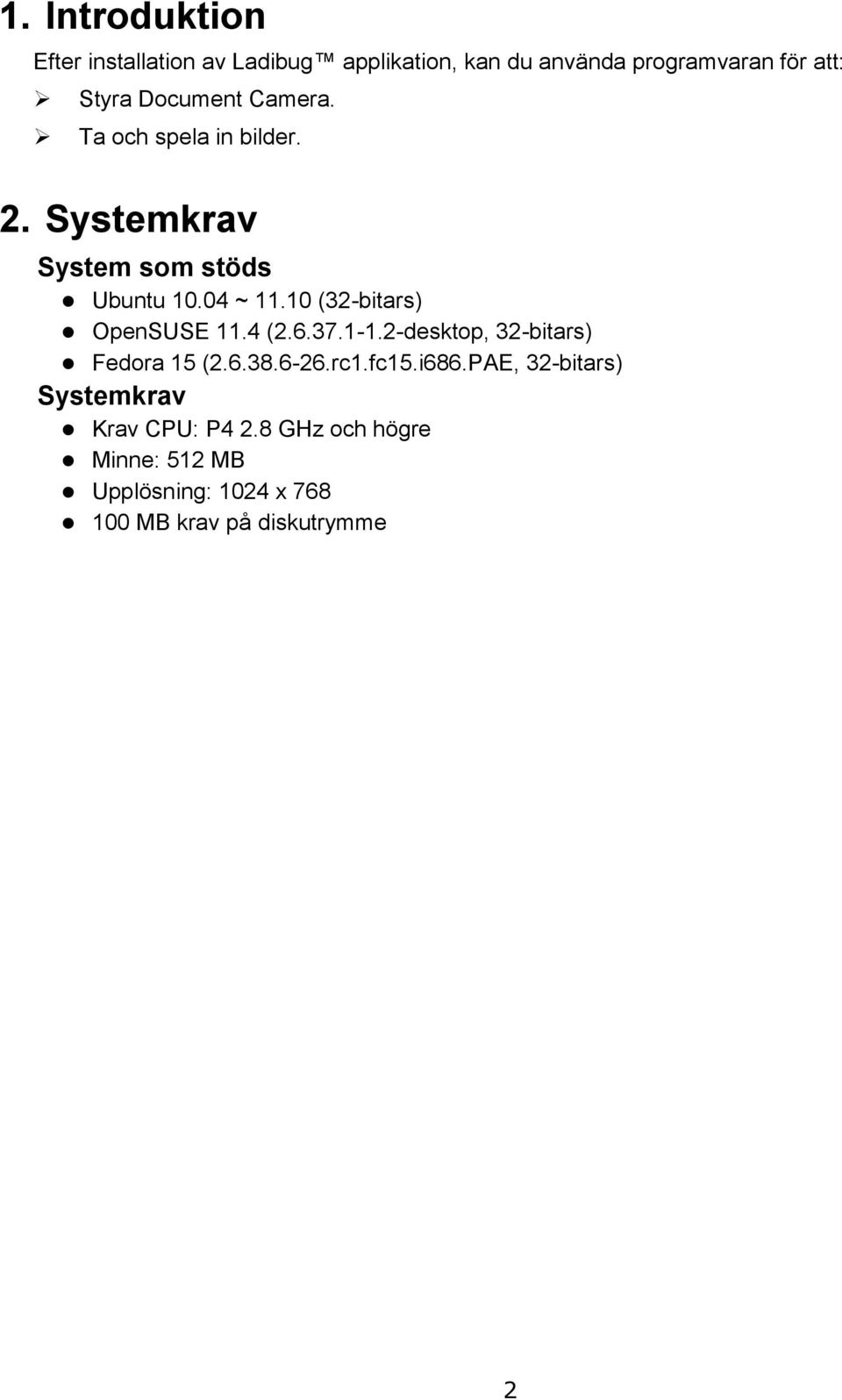

3 1. Introduktion Efter installation av Ladibug applikation, kan du använda programvaran för att: Styra Document Camera. Ta och spela in bilder. 2. Systemkrav System som stöds Ubuntu ~ (32-bitars) OpenSUSE 11.4 ( desktop, 32-bitars) Fedora 15 ( rc1.fc15.i686.PAE, 32-bitars) Systemkrav Krav CPU: P4 2.8 GHz och högre Minne: 512 MB Upplösning: 1024 x MB krav på diskutrymme 2

4 3. Installera Ladibug <OBS>: Om du har installerat en annan version av Ladibug måste du avinstallera den och installera om den nya versionen. <OBS>: Koppla från din dator och den digitala dockningsstationen innan du installerar programvaran Anslut strömsladden till Document Camera. AC Utgång <Notera> Utseendet på strömsladden och AC utgången kan variera från varje land/region Ladda ner programvaran Ladibug efter att du har anslutit till Lumens webbplats För att vara säker på att installationen slutförs ska du se till att nätverket är tillgängligt Ö ppna terminalfönstret och starta installationen genom att följa instruktionerna nedan Gäller för Ubuntu ~ Packa upp Ladibug_Ubuntu11.10_X.X.X_Setup.zip till din dator (packa inte upp till USB-minnet eller någon annan enhet) Högerklicka på ladibug linux-x86-install -> Properties -> Permissions -> markera Allow executing file as program Dubbelklicka på ladibug linux-x86-install och följ anvisningarna Om ditt inloggnings-id inte är root, lägger du till inloggnings-id:et i gruppen disk, audio, video : sudo gpasswd -a 'whoami' video sudo gpasswd -a 'whoami' audio sudo gpasswd -a 'whoami' disk Gäller för Fedora Om ditt inloggnings-id inte är root, lägger du till inloggnings-id:et i filen /etc/sudoers : su root chmod 777 /etc/sudoers open /etc/sudoers by text editor Lägg till följande: Ditt inloggnings-id ALL = (ALL) ALL chmod 0440 /etc/sudoers Packa upp Ladibug_OpenSUSE11.4_Fedora15_X.X.X_Setup.zip till din dator (packa inte upp till USB-minnet eller någon annan enhet) Högerklicka på ladibug linux-x86-install -> Properties -> Permissions -> markera Allow executing file as program Kör./ladibug Linux-x86-Install i terminalen och följ anvisningarna Om ditt inloggnings-id inte är root, lägger du till inloggnings-id:et i 3

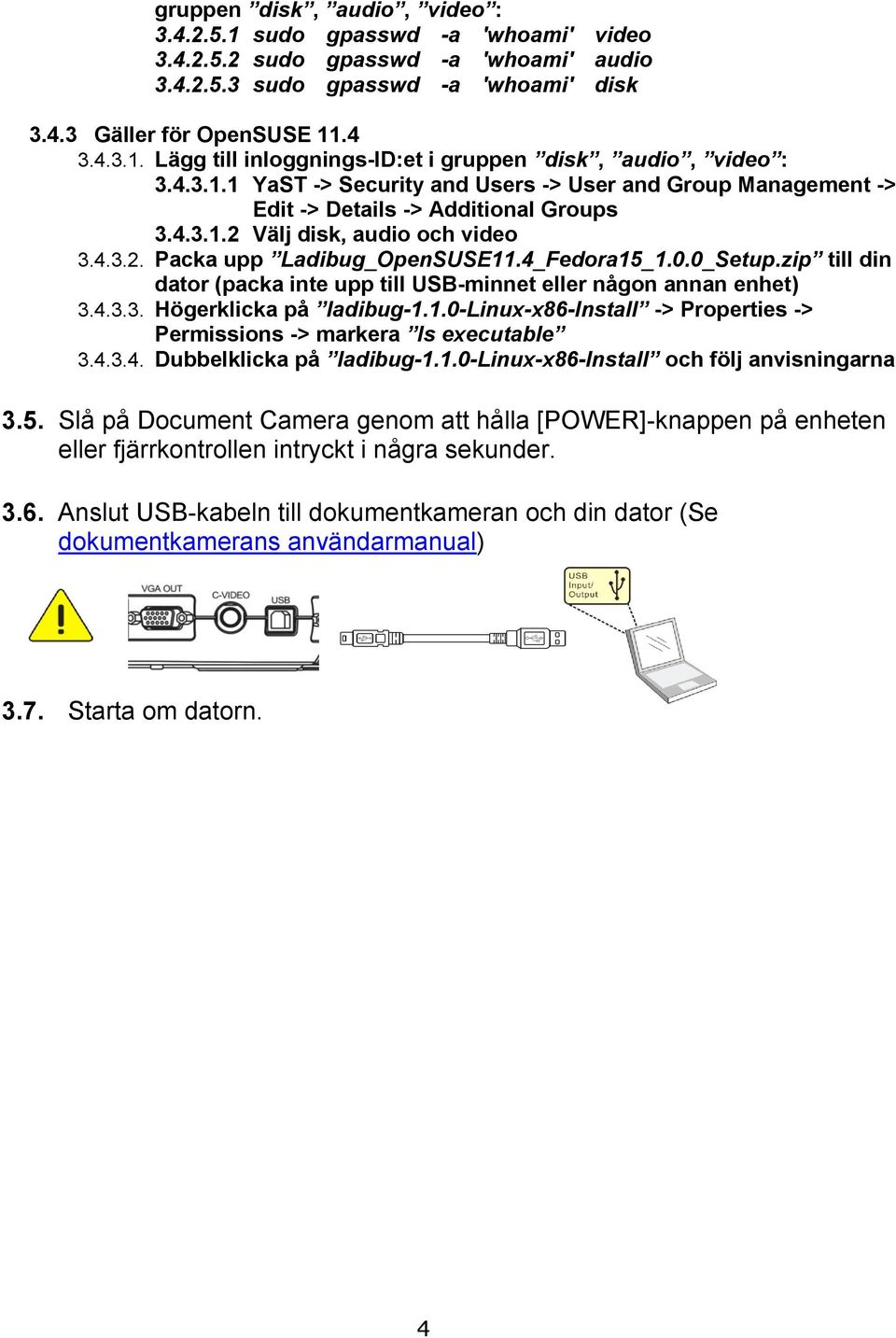

5 gruppen disk, audio, video : sudo gpasswd -a 'whoami' video sudo gpasswd -a 'whoami' audio sudo gpasswd -a 'whoami' disk Gäller för OpenSUSE Lägg till inloggnings-id:et i gruppen disk, audio, video : YaST -> Security and Users -> User and Group Management -> Edit -> Details -> Additional Groups Välj disk, audio och video Packa upp Ladibug_OpenSUSE11.4_Fedora15_1.0.0_Setup.zip till din dator (packa inte upp till USB-minnet eller någon annan enhet) Högerklicka på ladibug linux-x86-install -> Properties -> Permissions -> markera Is executable Dubbelklicka på ladibug linux-x86-install och följ anvisningarna 3.5. Slå på Document Camera genom att hålla [POWER]-knappen på enheten eller fjärrkontrollen intryckt i några sekunder Anslut USB-kabeln till dokumentkameran och din dator (Se dokumentkamerans användarmanual) 3.7. Starta om datorn. 4

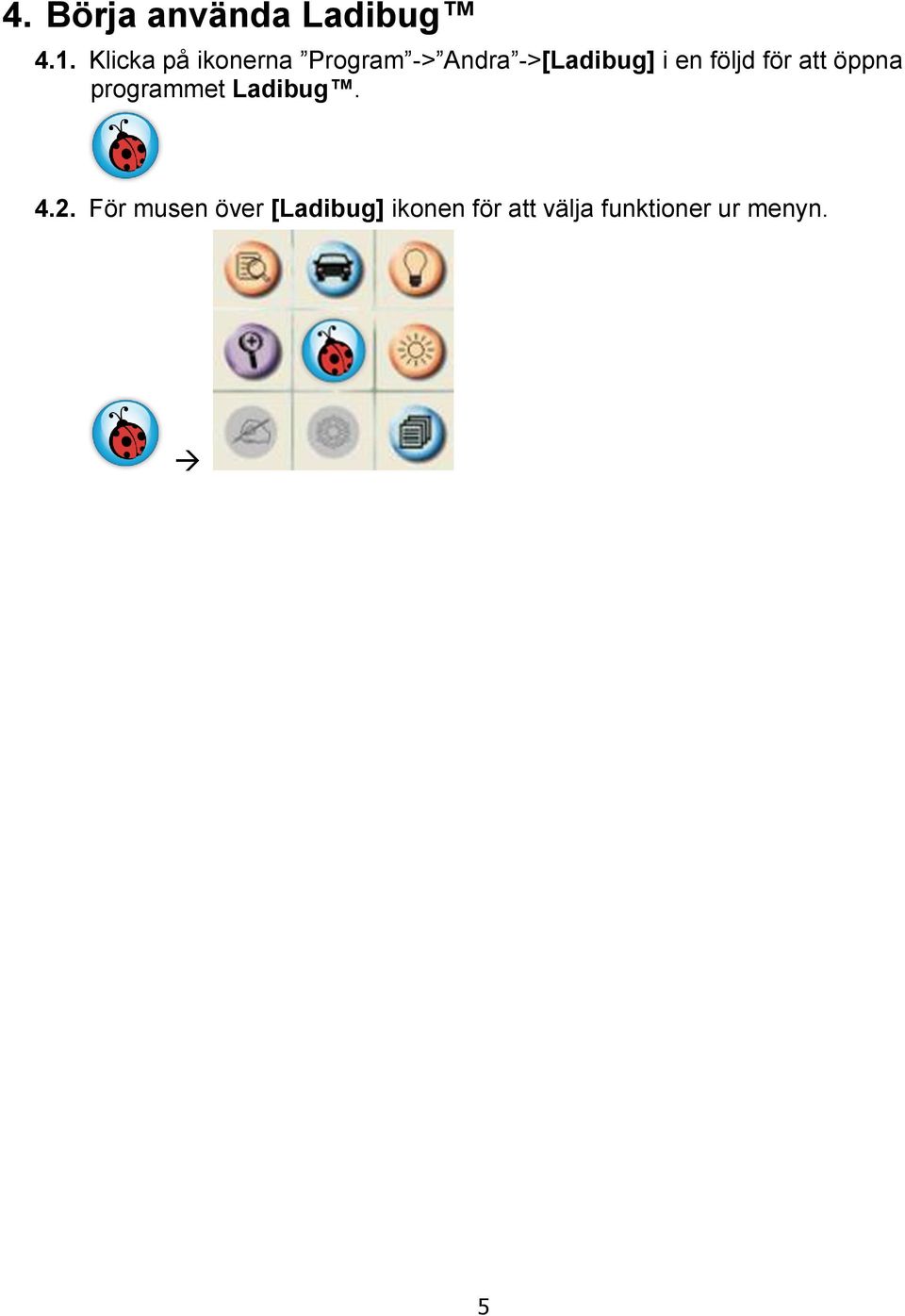

6 4. Börja använda Ladibug 4.1. Klicka på ikonerna Program -> Andra ->[Ladibug] i en följd för att öppna programmet Ladibug För musen över [Ladibug] ikonen för att välja funktioner ur menyn. 5

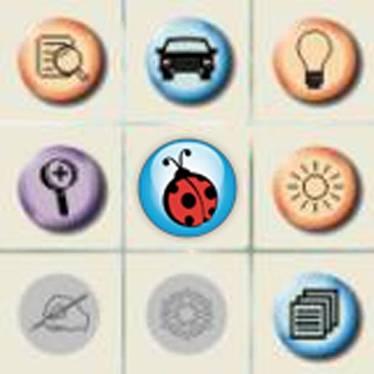

7 5. Drift 5.1 Huvudmeny STRÖ M: Slå på/av Document Camera. AUTOMATISK INSTÄ LLNING: Automatisk justering av bilden för bästa möjliga kvalitet. ALTERNATIV: Välj video kompression metoden och ljudkälla. För mer detaljerad driftinstruktioner, se 5.3 Alternativen. HUVUDGRUPP: Sätt igång huvudfunktionens meny. Högerklicka på denna ikon för att visa information från Ladibug. INSTÄ LLNING AV KAMERA: Starta fönstret för kamerainställning för att justera levande bilder. För detaljerade driftinstruktioner, se 5.2 KAMERA inställningar. FRYSA: Frys en levande bild. BILDTAGNING EFTER TIDSINTERVALL: Fånga bilder vid ett förinställt intervall. För detaljerade driftinstruktioner se 5.4 Tidsförlopp. LAMPA: Slå på/av lampa. FÖ RHANDSVISNING: Visa levande bilder. LJUSSTYRKA: Justera ljusstyrkan på bilden. ZOOMA: Zooma in/ut i denna bild. AVANCERADE: Starta menyn med de avancerade funktionerna. AVSLUTA: Stäng Ladibug. SPELA IN VIDEO: Spela in videos. TA STILLBILDER: Ta stillbilder. 6

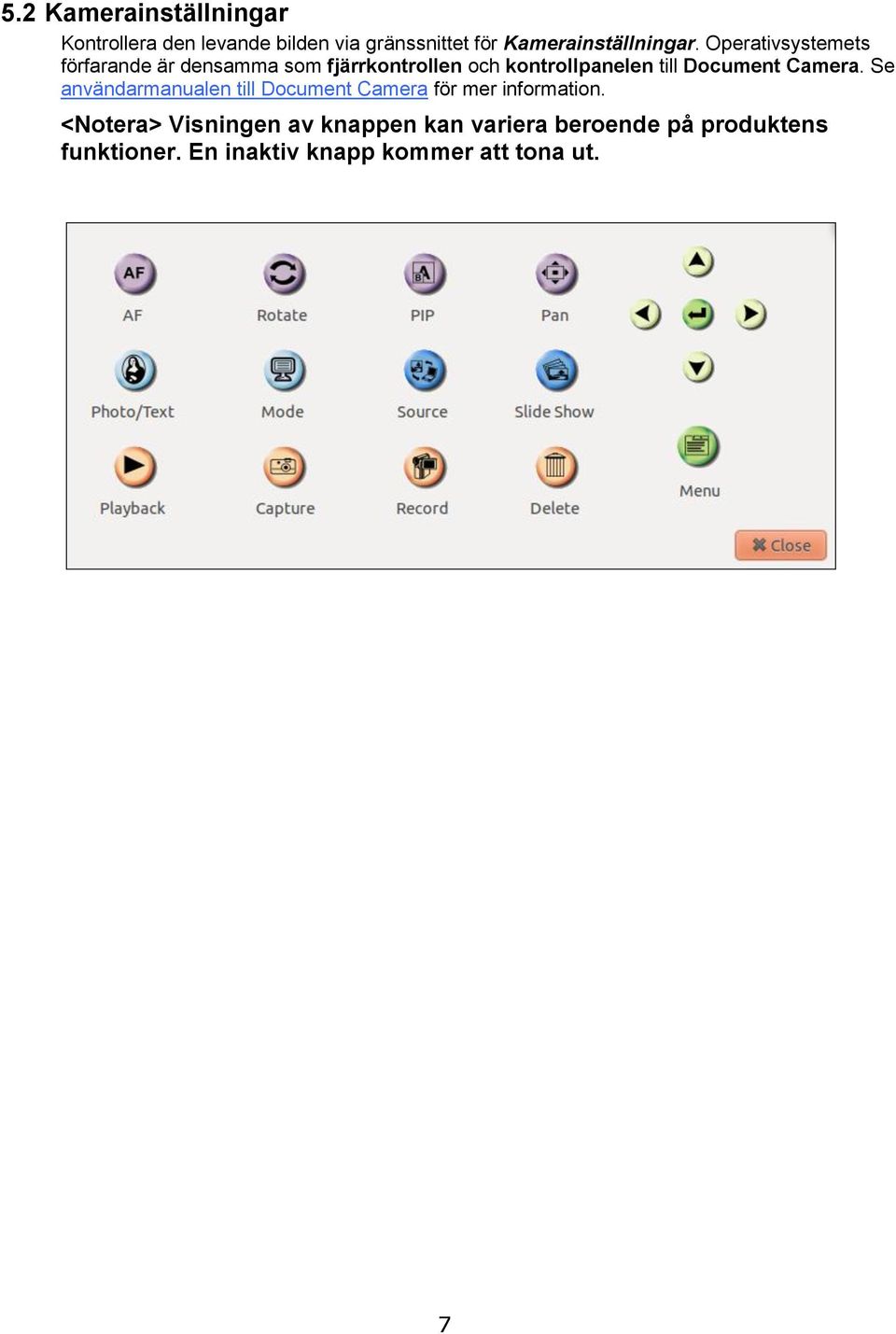

8 5.2 Kamerainställningar Kontrollera den levande bilden via gränssnittet för Kamerainställningar. Operativsystemets förfarande är densamma som fjärrkontrollen och kontrollpanelen till Document Camera. Se användarmanualen till Document Camera för mer information. <Notera> Visningen av knappen kan variera beroende på produktens funktioner. En inaktiv knapp kommer att tona ut. 7

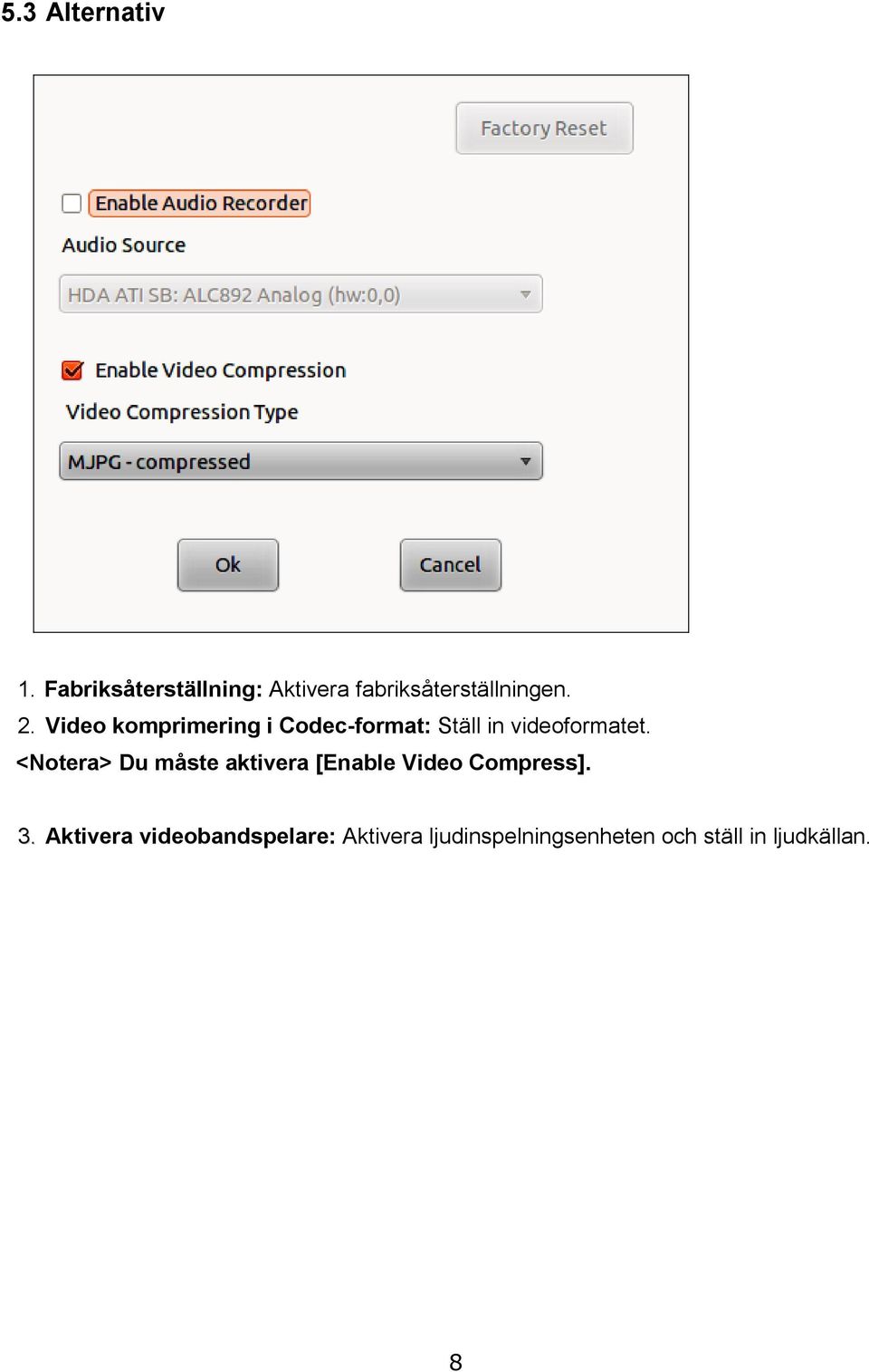

9 5.3 Alternativ 1. Fabriksåterställning: Aktivera fabriksåterställningen. 2. Video komprimering i Codec-format: Ställ in videoformatet. <Notera> Du måste aktivera [Enable Video Compress]. 3. Aktivera videobandspelare: Aktivera ljudinspelningsenheten och ställ in ljudkällan. 8

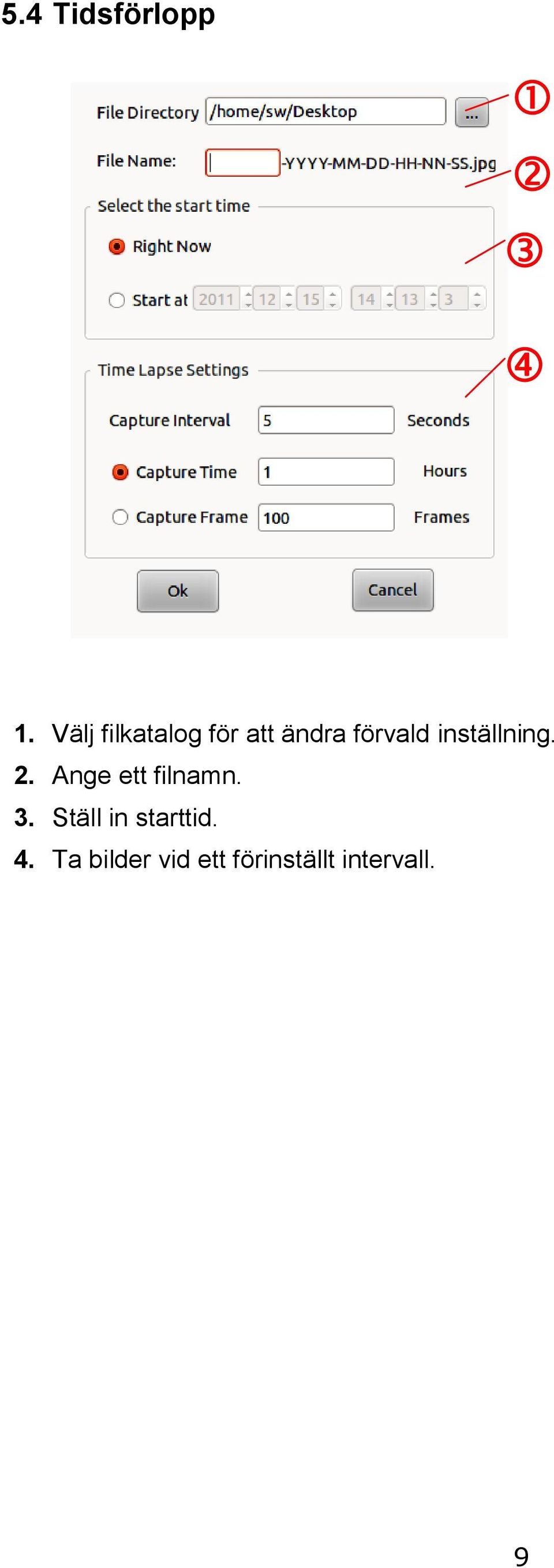

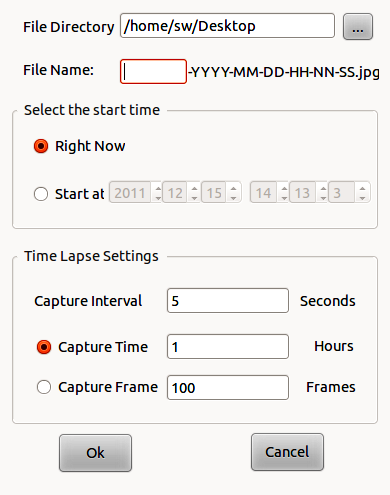

10 5.4 Tidsförlopp 1. Välj filkatalog för att ändra förvald inställning. 2. Ange ett filnamn. 3. Ställ in starttid. 4. Ta bilder vid ett förinställt intervall. 9

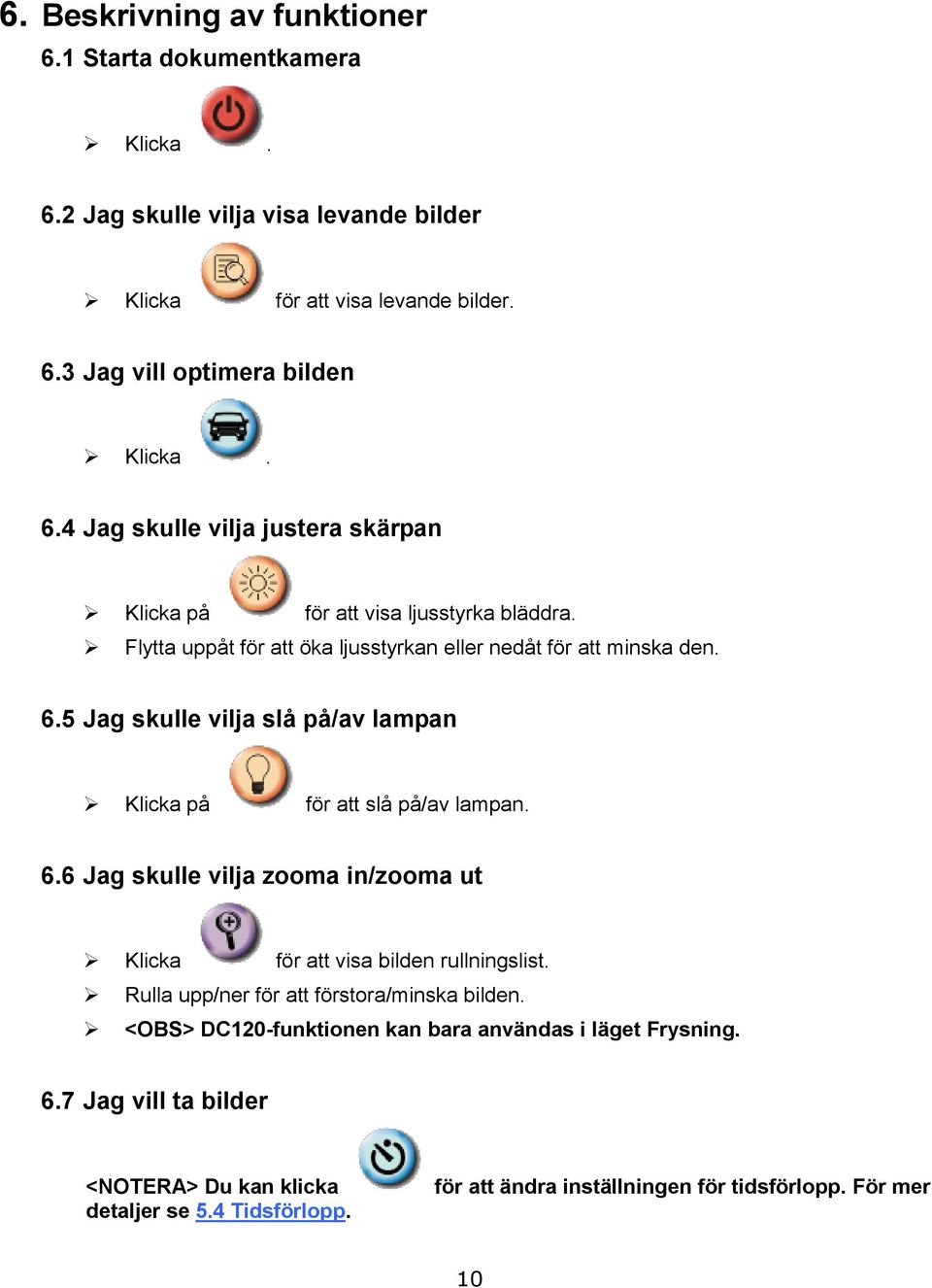

11 6. Beskrivning av funktioner 6.1 Starta dokumentkamera Klicka. 6.2 Jag skulle vilja visa levande bilder Klicka för att visa levande bilder. 6.3 Jag vill optimera bilden Klicka. 6.4 Jag skulle vilja justera skärpan Klicka på för att visa ljusstyrka bläddra. Flytta uppåt för att öka ljusstyrkan eller nedåt för att minska den. 6.5 Jag skulle vilja slå på/av lampan Klicka på för att slå på/av lampan. 6.6 Jag skulle vilja zooma in/zooma ut Klicka för att visa bilden rullningslist. Rulla upp/ner för att förstora/minska bilden. <OBS> DC120-funktionen kan bara användas i läget Frysning. 6.7 Jag vill ta bilder <NOTERA> Du kan klicka detaljer se 5.4 Tidsförlopp. för att ändra inställningen för tidsförlopp. För mer 10

12 Klicka sedan Spara som fönstret visas. Skriv in filnamnet och klicka sedan [Save]. 6.8 Jag vill frysa den levande bilden Klicka för att frysa den levande bilden av Ladibug. 6.9 Jag skulle vilja spela in video Klicka för att öppna videoverktyg. <NOTERA> Du kan klicka för att ändra videoformat och inställning av ljudkälla. För mer detaljer se 5.3 Alternativ. Klicka på [Record] för att starta inspelning. Klicka [Stop] för att stoppa inspelningen. Klicka att stänga inspelningsverktyget. 11

13 7. Ta bort programmet Ladibug 1. Ö ppna fönstret Kommandofält. 2. Skriv in följande kommando. sudo dpkg r ladibug 3. Ange ditt lösenord. 8. Felsökning 8.1 Q: Svart skärm visas i levande bild efter Ladibug installerats om. Lösning: 1. Ta bort Ladibug starta sedan om datorn. 2. Installera om Ladibug. 8.2 Q: Ladibug kan inte aktiveras. Lösning: Om installationen inte har slutförts kan Ladibug inte aktiveras. Följ dessa steg för att kontrollera och utföra en ny installation. 1. Ö ppna ett terminalfönster och skriv ladibug för att kontrollera (vilka komponenter som inte har installerats). 2. Aktivera Synaptic package manager och installera komponenterna enligt beskrivningen i steg 1, eller sök och hämta de komponenter som krävs för installationen från Internet. 12
