1 Ladibug TM 2.0 Bildbehandlingsprogram för dokumentkamera Bruksanvisning

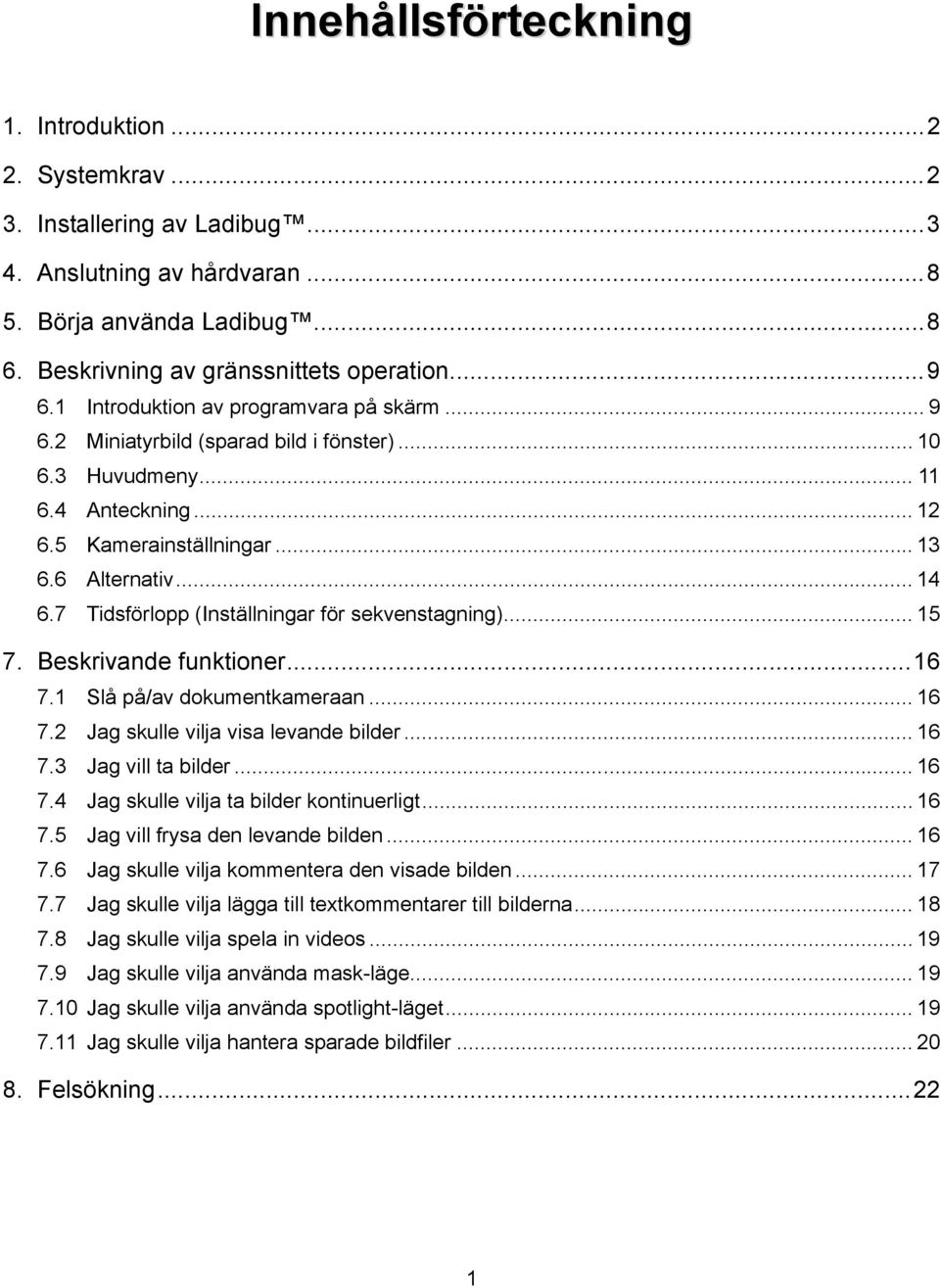

2 Innehållsförteckning 1. Introduktion Systemkrav Installering av Ladibug Anslutning av hårdvaran Börja använda Ladibug Beskrivning av gränssnittets operation Introduktion av programvara på skärm Miniatyrbild (sparad bild i fönster) Huvudmeny Anteckning Kamerainställningar Alternativ Tidsförlopp (Inställningar för sekvenstagning) Beskrivande funktioner Slå på/av dokumentkameraan Jag skulle vilja visa levande bilder Jag vill ta bilder Jag skulle vilja ta bilder kontinuerligt Jag vill frysa den levande bilden Jag skulle vilja kommentera den visade bilden Jag skulle vilja lägga till textkommentarer till bilderna Jag skulle vilja spela in videos Jag skulle vilja använda mask-läge Jag skulle vilja använda spotlight-läget Jag skulle vilja hantera sparade bildfiler Felsökning

3 1. Introduktion Efter installation av Ladibug applikation, kan du använda programvaran för att: Styr dokumentkameran. Ta och spela in bilder. Kommentera bilden, markera viktiga detaljer och spara dem. Stöder helskärmsfunktion. 2. Systemkrav MAC OS X 10.5/10.6/10.7/10.8 Minst CPU: Intel Pentium 2 GHz Intel Core 2 Duo Minsta minne: 1 GB DDR2 667 Hz RAM och högre Minsta upplösning: 1024 x bitars färgskärm Krav på hårddiskutrymme minst: 1 GB QuickTime och högre 2

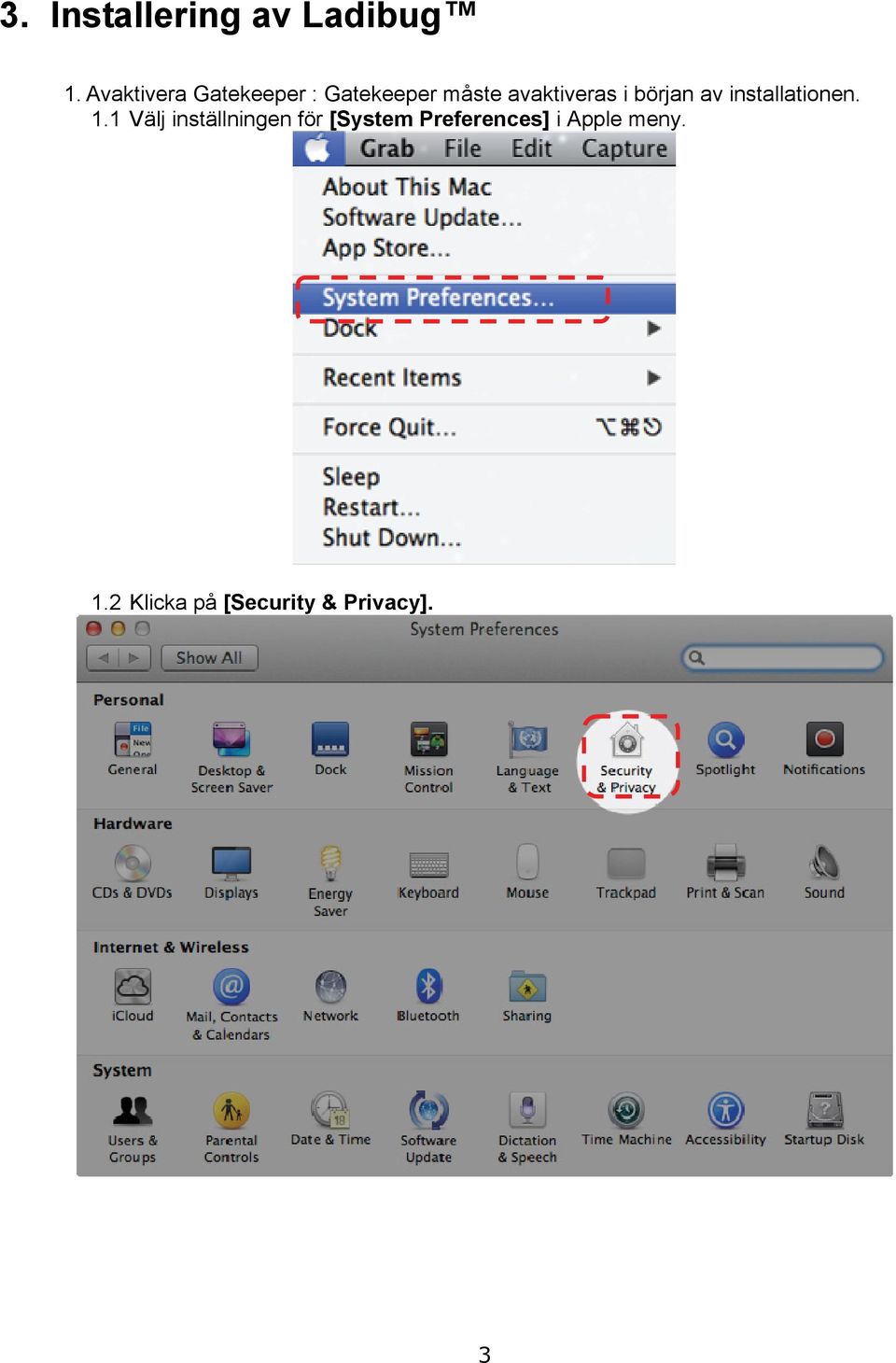

4 3. Installering av Ladibug 1. Avaktivera Gatekeeper : Gatekeeper måste avaktiveras i början av installationen. 1.1 Välj inställningen för [System Preferences] i Apple meny. 1.2 Klicka på [Security & Privacy]. 3

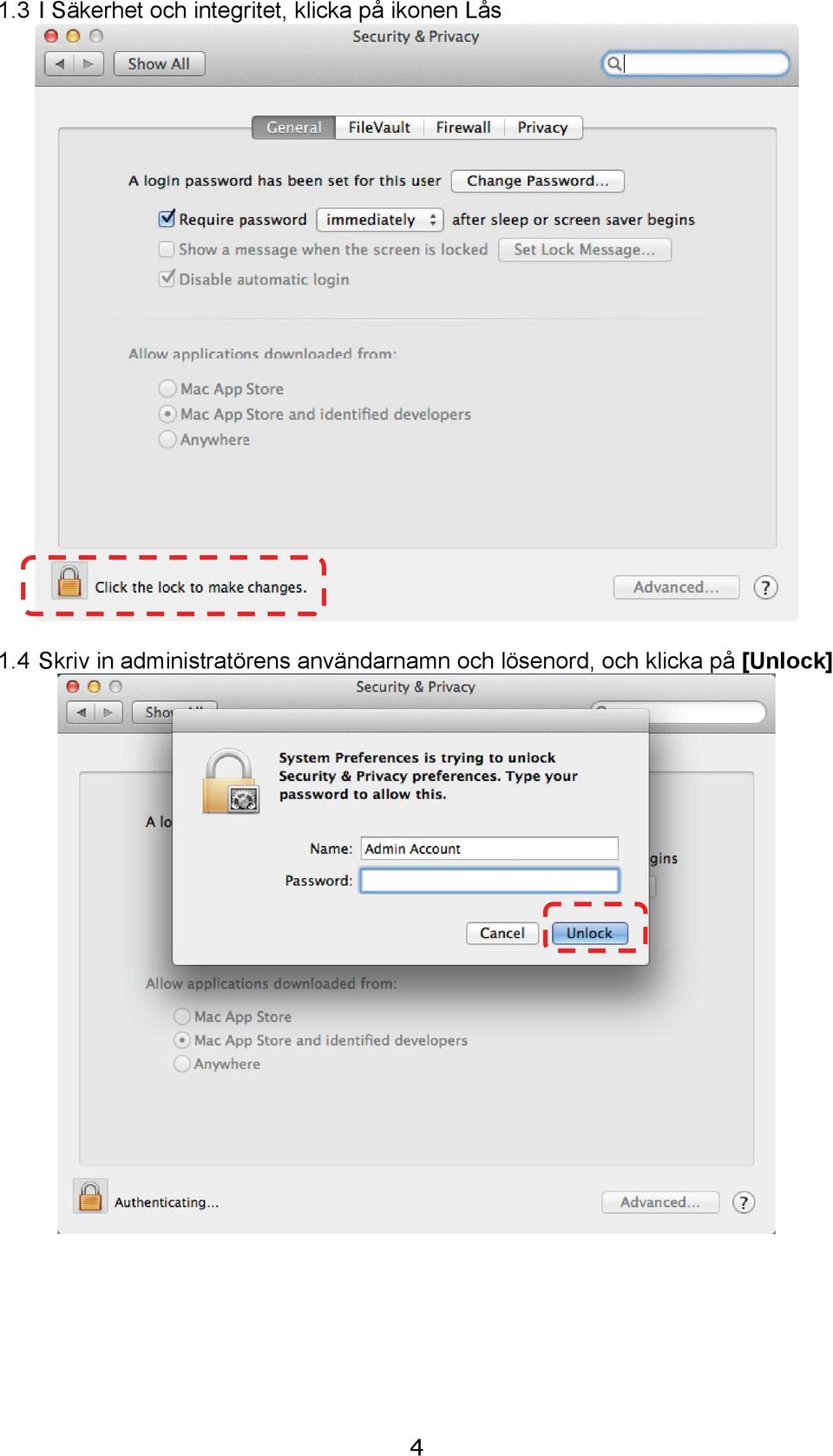

5 1.3 I Säkerhet och integritet, klicka på ikonen Lås 1.4 Skriv in administratörens användarnamn och lösenord, och klicka på [Unlock] 4

6 1.5 Klicka på alternativknappen intill [Anywhere]. 1.6 När du ombeds, klicka på [Allow From Anywhere]. Du kan nu installera valfri kompatibel applikation på din Mac utan att installationen blockeras. 2. Ladda ner programvaran Ladibug efter att du har anslutit till Lumens webbplats. 3. Klicka på ikonerna [Ladibug] för installation när du har packat upp den nedladdade filen. 4. Kör installationen genom att följa anvisningarna på skärmen. 5

7 5. Klicka [Continue]. 6. Klicka [Install]. 7. Ange användarnamn och lösenord och tryck sedan [OK]. 6

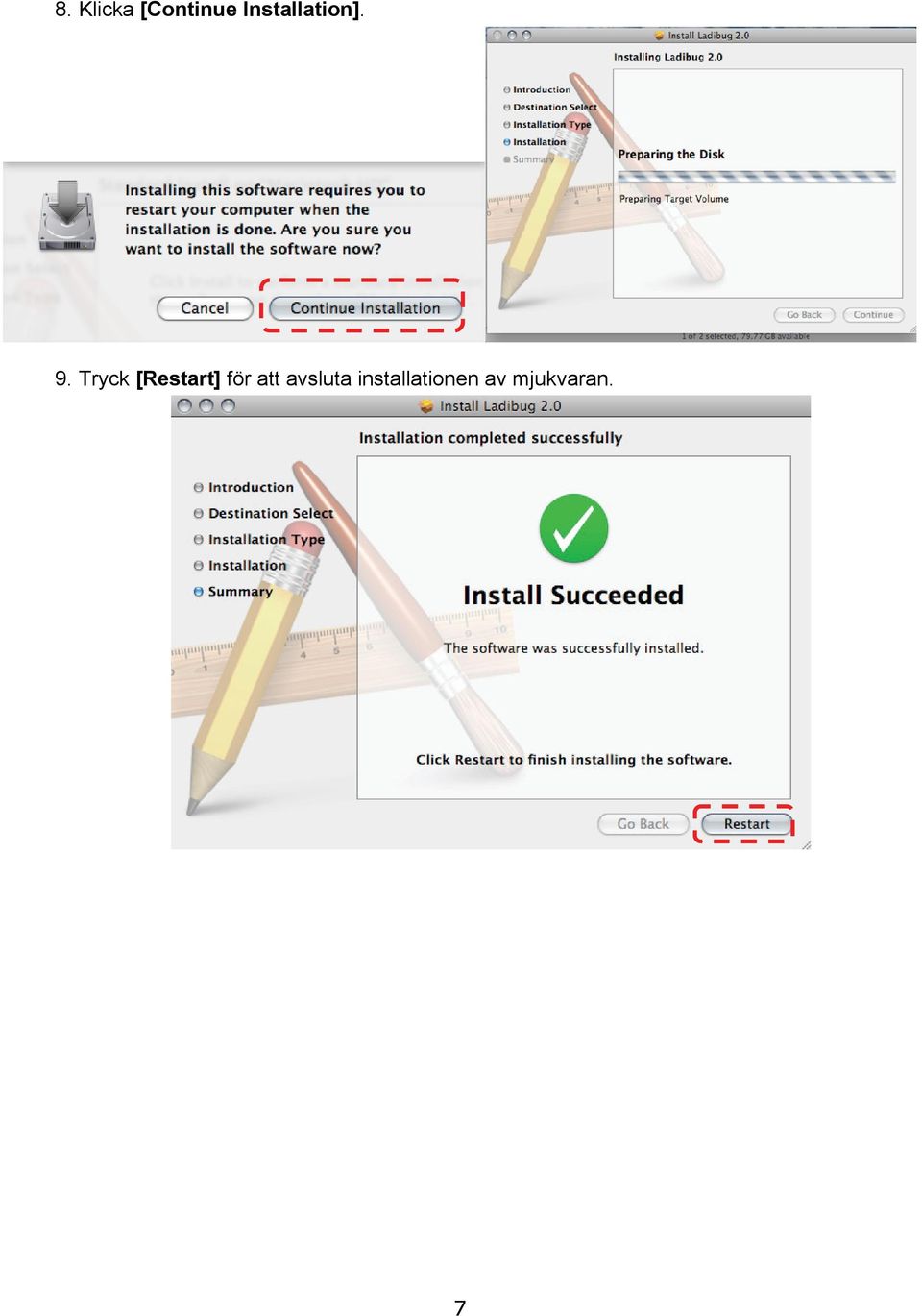

8 8. Klicka [Continue Installation]. 9. Tryck [Restart] för att avsluta installationen av mjukvaran. 7

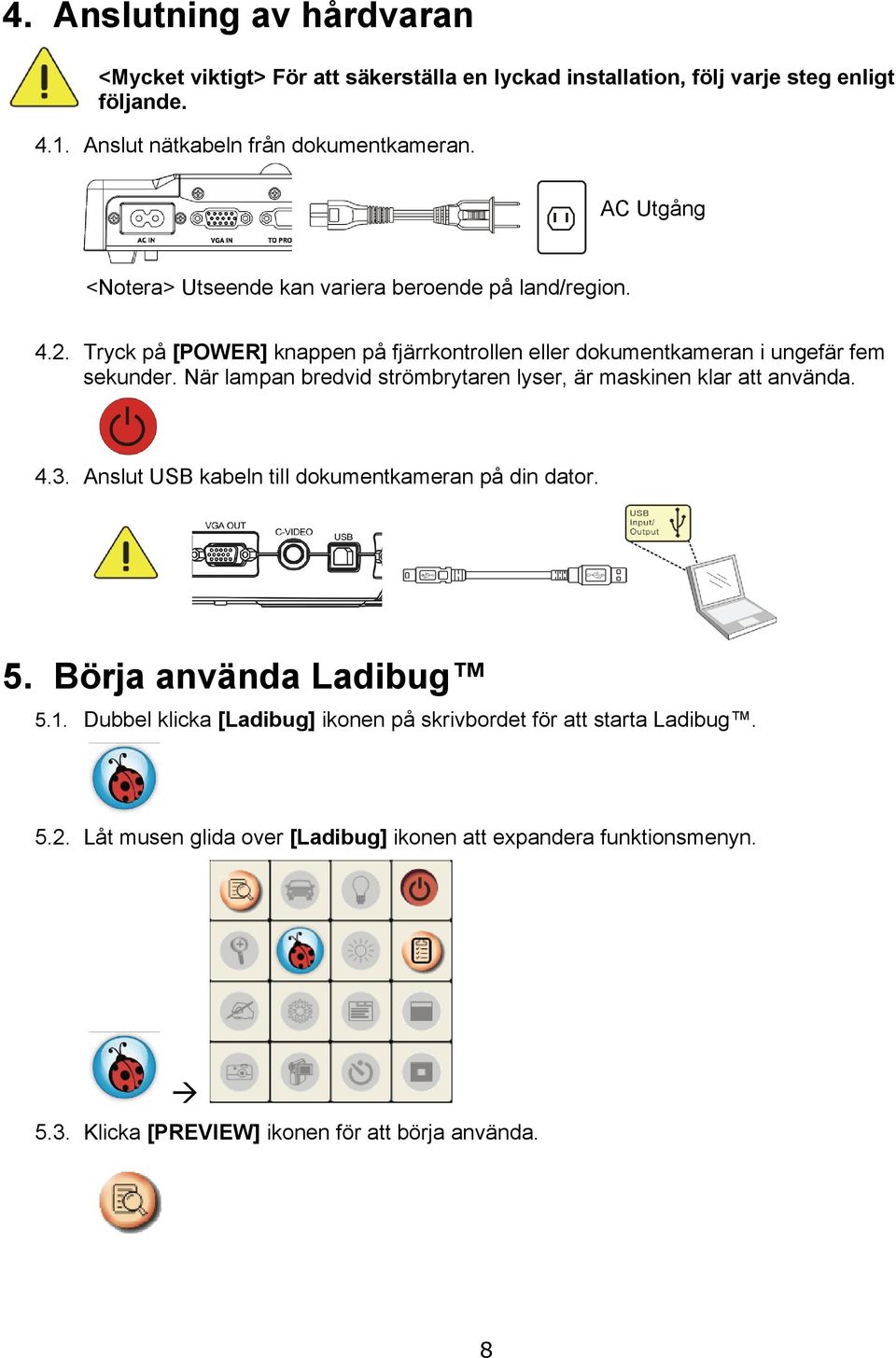

9 4. Anslutning av hårdvaran <Mycket viktigt> För att säkerställa en lyckad installation, följ varje steg enligt följande Anslut nätkabeln från dokumentkameran. AC Utgång <Notera> Utseende kan variera beroende på land/region Tryck på [POWER] knappen på fjärrkontrollen eller dokumentkameran i ungefär fem sekunder. När lampan bredvid strömbrytaren lyser, är maskinen klar att använda Anslut USB kabeln till dokumentkameran på din dator. 5. Börja använda Ladibug 5.1. Dubbel klicka [Ladibug] ikonen på skrivbordet för att starta Ladibug Låt musen glida over [Ladibug] ikonen att expandera funktionsmenyn Klicka [PREVIEW] ikonen för att börja använda. 8

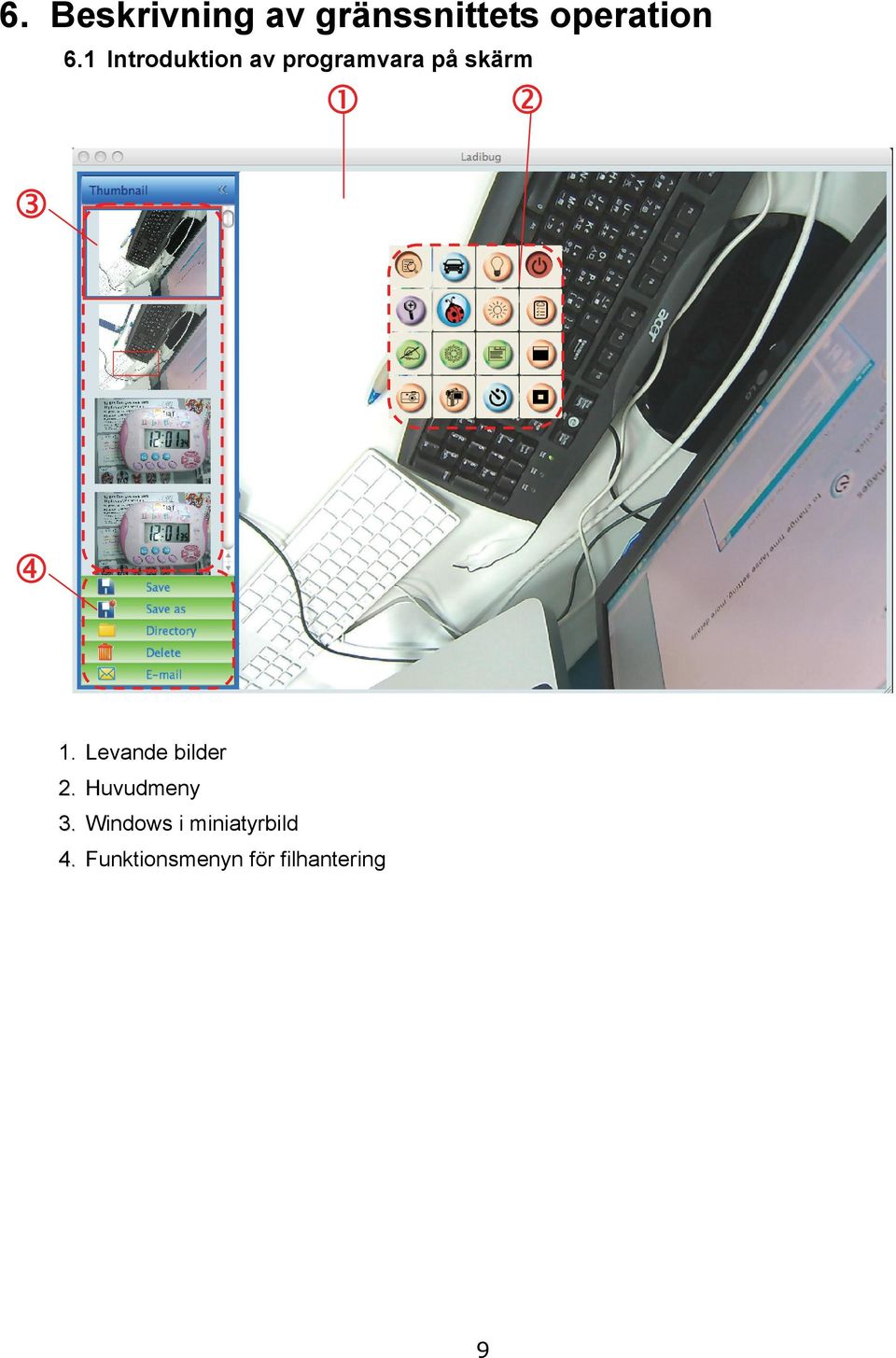

10 6. Beskrivning av gränssnittets operation 6.1 Introduktion av programvara på skärm 1. Levande bilder 2. Huvudmeny 3. Windows i miniatyrbild 4. Funktionsmenyn för filhantering 9

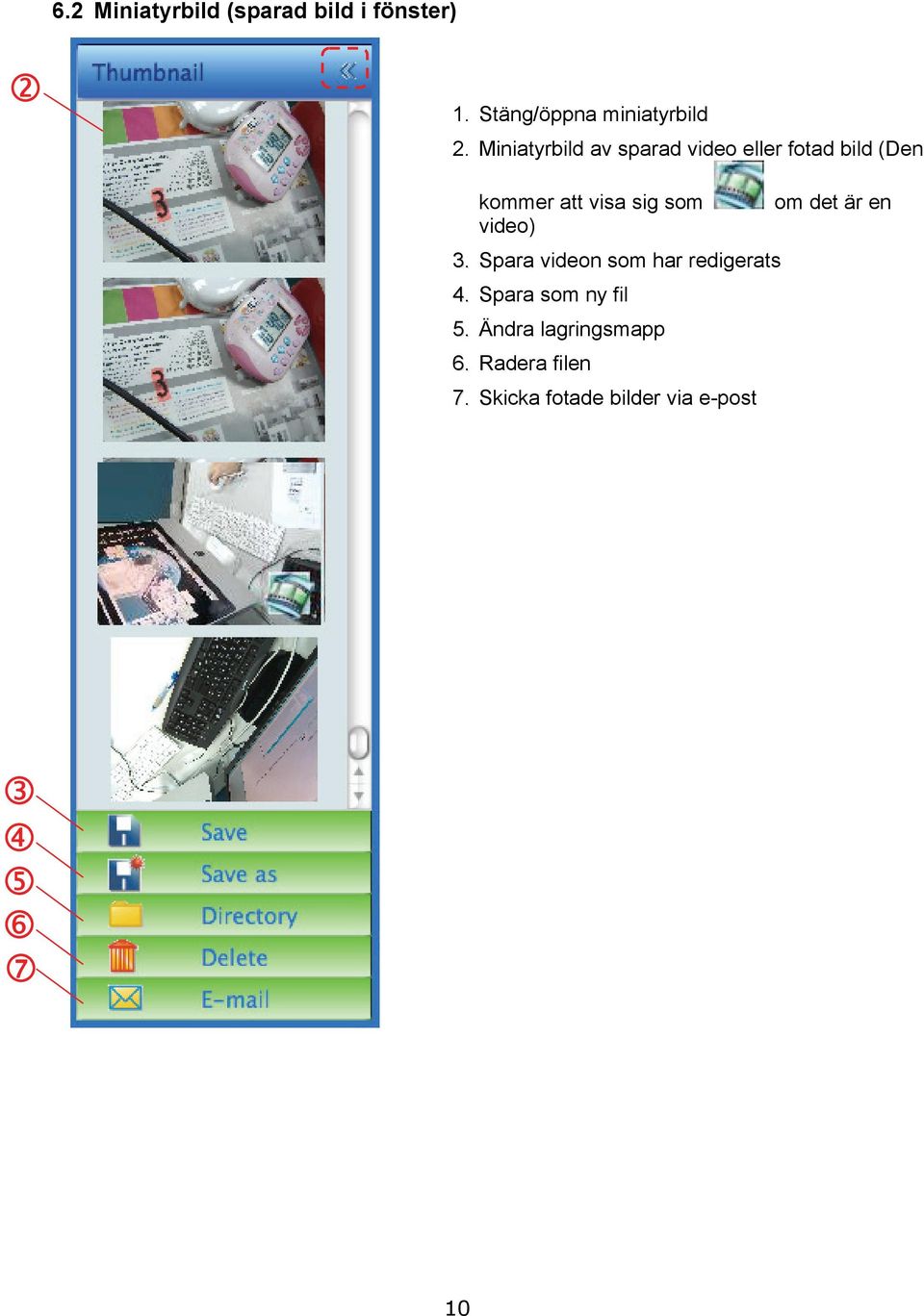

11 6.2 Miniatyrbild (sparad bild i fönster) 1. Stäng/öppna miniatyrbild 2. Miniatyrbild av sparad video eller fotad bild (Den kommer att visa sig som om det är en video) 3. Spara videon som har redigerats 4. Spara som ny fil 5. Ändra lagringsmapp 6. Radera filen 7. Skicka fotade bilder via e-post 10

12 6.3 Huvudmeny STRÖM: Slå på/av dokumentkameraan. AUTOMATISK INSTÄLLNING: Automatiskt justera bilden för att få bästa ljusstyrka och fokusprestanda. ALTERNATIV: Välj metoden för videokompression och och ljudkälla Alternativen är referensen för den valda skärmen. HUVUDGRUPP: Sätt igång huvudfunktionens meny. Högerklicka på denna ikon för att visa information från Ladibug. Mask läge: Öppna mask-läge. Se 7.9 Jag skulle vilja använda mask-läge. FRYSA: Frys den levande bilden. Spotlight-läge: Öppna betona läget. Se 7.10 Jag skulle vilja använda spotlight-läge. INSPELNING: Spela in den aktuella bilden. LAMPA: Slå på/av lampa. FÖRHANDSVISNING: Visa levande bilder. LJUSSTYRKA: Justera manuellt ljusstyrkan på bilden. ZOOMA: Öka eller minska bildstorleken. INSTÄLLNING AV KAMERA: Starta fönstret till kamerainställningar för att justera levande bilder. 6.5 KAMERAINSTÄLLNINGAR är referensen för att välja skärm. ANTECKNING: Öppna verktyget för kommentarer. Se 6.4 Kommentar. INTERVALLFOTOGRAFERING: Använd läget för sekvenstagning och justera intervallet för automatisk fotografering. Se 7.4 Jag skulle vilja ta bilder kontinuerligt. FOTA: Ta foto. 11

13 6.4 Anteckning Ikon Beskrivning Klicka på för att öppna verktygen för kommentarer Pekverktyget Laser verktyg Infoga text Retuscherkniv Rita en linje Rita en ellips Rita en rektangel Radera Fri hand ritverktyg Tillbaka Nästa Rensa allt Välj pennfärg Välj linjetjocklek Välj ljusbild Välj teckensnitt Välj storleken på teckensnittet 12

14 6.5 Kamerainställningar Styr de levande bilderna via gräsnsnittets Kamerainställningar. Proceduren för drift är densamma som på kontrollpanelen och fjärrkontrollen till dokumentkameran. Hänvisas till dokumentkamerans användarmanul för mer information <Anmärkning> Visningen av knappen kan variera beroende på produktens funktioner. En inaktiv knapp kommer att tona ut Klicka på för att öppna kamerainställningens gränssnitt Applicerbar på andra typer förutom DC120, såsom DC266, DC190 Fall 1 Fall 2 13

15 6.6 Alternativ Klicka på för att öppna alternativmenyn. 1. Fabriksåterställning: Aktivera fabriksåterställningen. 2. Typ av videokompression: Inställning av inspelningsformatet. 3. Aktivera videobandspelare: Aktivera ljudinspelningsenheten och ställ in ljudkällan. 14

16 6.7 Tidsförlopp (Inställningar för sekvenstagning) Klicka på för att öppna menyn för tidsförloppet. 1. Ange ett filnamn. 2. Ställ in starttid. 3. Ställ in intervallet och hur lång tid det tar att fota en bild. 15

17 7. Beskrivande funktioner 7.1 Slå på/av dokumentkameraan Klicka på för att slå på/av ström. <Notera> När dokumentkameran är på, kommer ljuset att blinka; du kan inte slå på den till dess att lampan slutar blinka. 7.2 Jag skulle vilja visa levande bilder Klicka för att visa levande bilder. 7.3 Jag vill ta bilder Klicka på för att ta bilder. <Notera> De tagna bilderna kommer att visas i området för miniatyrbilder. 7.4 Jag skulle vilja ta bilder kontinuerligt Klicka på att öppna inställningen till läge för sekvenstagning. Klicka [OK] efter inställningen <Notera> Se 6.7 Tidsförlopp för fler inställningar av tidsförloppet. <Notera> De tagna bilderna kommer att visas i fönstret för miniatyrbilder. 7.5 Jag vill frysa den levande bilden Klicka för att frysa den levande bilden av Ladibug. Klicka på återigen för att upphäva den frysta bilden. 16

18 7.6 Jag skulle vilja kommentera den visade bilden <Notera> För att kommentera den sparade bilden, vänligen öppna bilderna i området för miniatyrbilder. Klicka för att öppna anteckningsverktyget. Välj ett verktyg för kommentarer. Välj pennfärg. Välj linjetjocklek. Välj ljusbild. Markera eller kommentera den bild som visas. <Anmärkning> Du kan klicka på för att ta foton om de är levande bilder. Du kan klicka [SAVE] eller [SAVE AS] för att spara filerna om de är bildfiler öppnade från fönstret miniatyrbilder. <Anmärkning> Du kan lägga till kommentarer när du spelar in, men du kan inte spara dem. 17

19 7.7 Jag skulle vilja lägga till textkommentarer till bilderna Klicka för att öppna anteckningsverktyget. Välj. Välj pennfärg. Välj ljusbild. Välj typsnitt och teckenstorlek. Dra en ruta på bilden börja sedan skriva in text. <Anmärkning> Du kan klicka på för att ta foton om de är levande bilder. Du kan klicka [SAVE] eller [SAVE AS] för att spara filer om de är bildfiler. 18

20 7.8 Jag skulle vilja spela in videos Klicka på för att öppna inspelningsverktyget. <Notera> Klicka på för att öppna gränssnittet av videoformatet och inställningen av ljudkällan. Se 6.6 Alternativen för flera detaljer. Klicka på för att starta inspelning. Tryck på för att ståppa inspelning. Klicka på för att stänga inspelningsverktyget. <Anmärkning> Du kan använda verktyget för kommentarer vid inspelning, men du kan inte spara det. 7.9 Jag skulle vilja använda mask-läge Klicka på för att öppna mask-läge. Du kan direkt ändra längden och bredden på rutblocket med musen. Klicka på att ändra ljuset i rutblocket. Klicka på för att stänga mask-läge Jag skulle vilja använda spotlight-läget Klicka på för att öppna spotlight-läge. Ändra längden och bredden med musen. Klicka på för att modifiera form och ljusbilden i rutblocket. Klicka på för att stänga spotlight-läge. 19

21 7.11 Jag skulle vilja hantera sparade bildfiler Spara som ny fil Först dubbel-klicka på fotot eller bildfilen fönstret för "Miniatyrbilder" på den vänstra sidan av skärmen. Klicka [Save as] visas., därefter "Spara som" fönstret som Efter att ha matat in "filnamn", klicka på [SAVE] för att spara Ändra platsen för filåtkomst Klicka [Directory], därefter kommer fönstret "ÖPPNA" att visas. Efter att ha valt platsen för mappen, klicka på [Välj] för att ändra mapp för att spara bilder nästa gång. 20

22 Radera filen Först dubbelklicka på bilden i fönstret för "Miniatyrbilder" på vänster sida av skärmen. Klicka [Delete] för att radera filer., därefter kommer fönstret "Radera filer" att visas. Klicka på [Yes] Skicka filerna med e-postfunktionen Först dubbelklicka på bilden i fönstret för "Miniatyrbilder" på vänster sida av skärmen. Klicka på [ ], sedan kommer fönstret "E-post filen" att visa sig. Klicka [Yes] för att öppna e-posten. 21

23 8. Felsökning 8.1 Fråga: Svart skärm visas i levande bild efter Ladibug installerats om. Lösning: 1. Ta bort Ladibug starta sedan om datorn. 2. Installera om Ladibug. 8.2 Fråga: När du kör Ladibug, visas ingen bild och du får ett Ladibug felmeddelande: Videosystemets begränsning har uppnåtts. Se avsnittet felsökning i bruksanvisningen för Ladibug. Lösning: 1. Kontrollera om du använder ett utökat skrivbord (två bildskärmar) ansluten till datorn. Om så är fallet, försök att flytta genvägen Ladibug till det utökade skrivbordet (den andra bildskärmen) och starta den. 2. Om steg 1 fortfarande inte fungerar, stäng det utökade skrivbordet. 3. Om steg 2 fortfarande inte fungerar, vänligen minska upplösningen på skrivbordet. 4. Om steg 3 fortfarande inte fungerar, bör du installera om Ladibug. 8.3 Fråga: Vilka är stegen för att använda PhotoBooth efter att Ladibug är installerat? Lösning: 1. Öppna mappen Program och gå till /Library/QuickTime. 2. Markera filen LumensWirelessDC1.component och flytta den till skrivbordet. 3. PhotoBooth är redo att användas. 4. Efter användning, flytta tillbaka filen LumensWirelessDC1.component till mappen /Library/QuickTime, och Ladibug är redo att användas. 22
