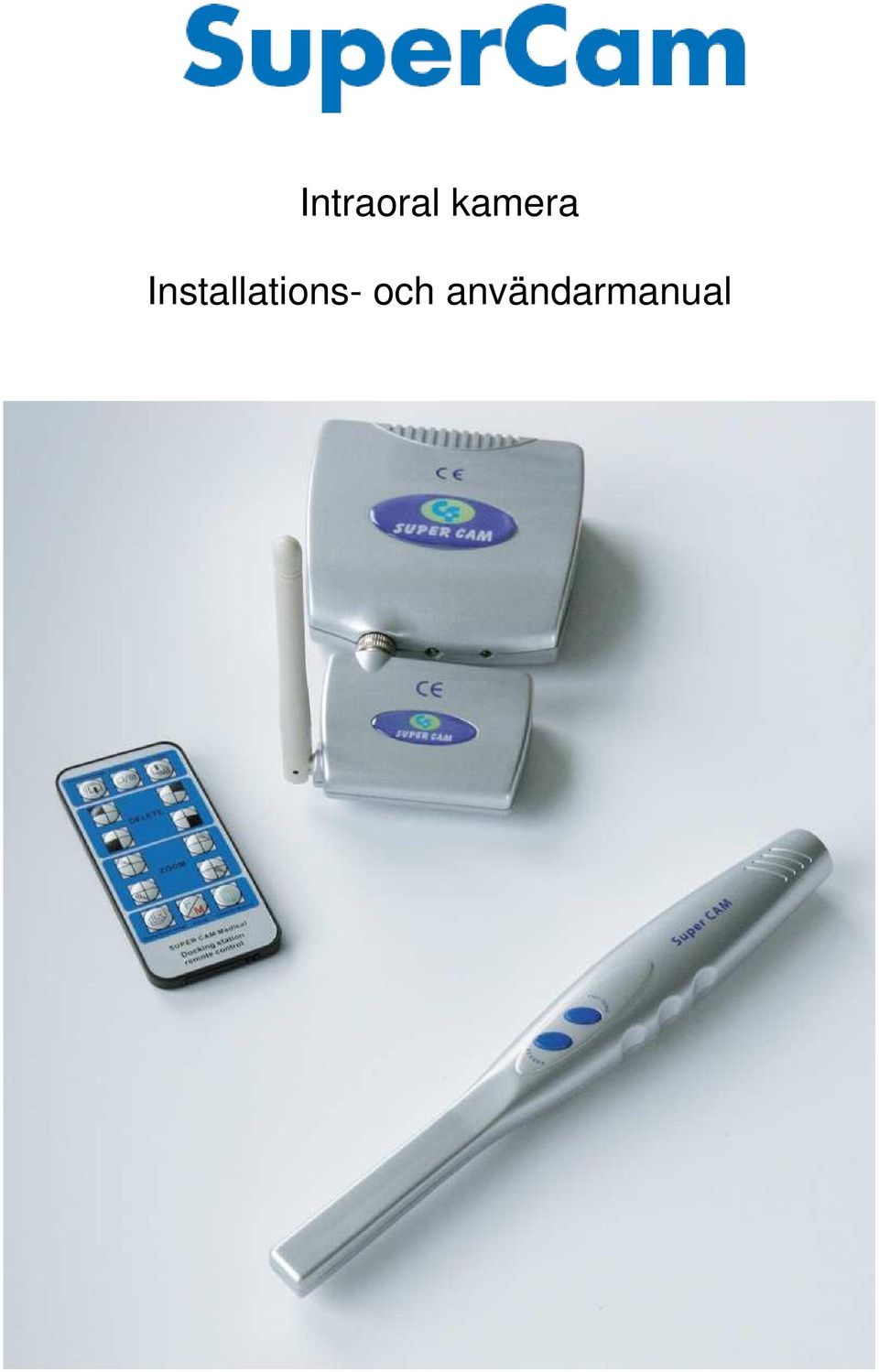

1 Intraoral kamera Installations- och användarmanual

2 1. Paketets innehåll Standardkonfiguration Trådlöst tillval Installation av drivrutin Installation av SuperCam Inkoppling av dockningsstationen Inkoppling av intraoral kamera Standardkonfiguration Inkoppling av intraoral kamera - Trådlöst tillval Handhavandebeskrivning för SuperCam Intraoral kamera Dockningsstation Trådlös mottagningsenhet Batteripack Fjärrkontroll Skyddspåsar... 8

3 1. Paketets innehåll 1.1. Standardkonfiguration 1 st SuperCam intraoral kamera 1 st kopplingssladd (mellan intraoral kamera och dockningsstation) 1 st dockningsstation 1 st strömadapter (till dockningsstation) 1 st kablage-paket (USB-sladd, s-video, komposit etc.) 1 st fjärrkontroll (till dockningsstation) 1 st cd-skiva (med drivrutin, manual etc.) 50 st skyddspåsar (till intraoral kamera) 1.2. Trådlöst tillval 1 st batteripack med inbyggd trådlös sändare (till intraoral kamera) 1 st trådlös mottagningsenhet (till dockningsstation) 1 st laddare (till batteripack) 1

4 2. Installation av drivrutin Innan någon komponent som hör till kameran kopplas till datorn ska drivrutinen installeras. Detta görs genom att sätta i den medföljande cd-skivan i datorn. Om installationen inte startas automatiskt kan man även dubbelklicka på filen Setup.exe som ligger på cd-skivan. 1) Klicka en gång på knappen Nästa när denna ruta visas. 2) Installationen påbörjas vänta några sekunder 2

5 3) Klicka en gång på knappen Slutför när denna ruta visas. 4) Installationen är nu slutförd. Se till att alternativet Ja, jag vill starta om datorn nu är markerat och klicka en gång på knappen Slutför. 3

6 3. Installation av SuperCam 3.1. Inkoppling av dockningsstationen Fig.1) Baksidan på dockningsstationen ) Anslut dockningsstationen till ett strömuttag med den medföljande ström-adaptern. 2) Anslut dockningsstationen till en USB-port i datorn med den medföljande USB-sladden. 3) Koppla på strömmen till dockningsstationen genom att trycka på strömbrytarknappen. 4) Nu upptäcker datorn att en ny enhet har anslutits vänta några sekunder tills ett meddelande om att installationen har slutförts och den nya enheten kan nu användas visas bredvid klockan i skärmens nedre högra hörn. 4

7 3.2. Inkoppling av intraoral kamera Standardkonfiguration Fig.2) Framsidan på dockningsstationen Fig.3) Bottenkontakt på intraoral kamera 1 1 1) Koppla in dockningsstationen till intraorala kameran med den medföljande kopplingssladden. Se till att metall-piggen på kopplingssladdens båda ändar passar urfasningen på dockningsstationens kontakt samt kamerans bottenkontakt. Fig.4) Kopplingsschema - Standardkonfiguration Intraoral kamera USB-sladd Dockningsstation Kopplingssladd Strömadapter 5

8 3.3. Inkoppling av intraoral kamera - Trådlöst tillval Fig.5) Trådlös mottagningsenhet kopplad till dockningsstation Fig.6) Bottenkontakt på intraoral kamera Fig.7) Bottenkontakt på batteripack Fig.8) Batteripack kopplad till intraoral kamera 2 1) Koppla in den trådlösa mottagningsenheten till dockningsstationen. Se till att metallpiggen på den trådlösa mottagningsenhetens kopplings-kontakt passar urfasningen på dockningsstationens kontakt. 2) Koppla in batteripacket till kamerans bottenkontakt. Se till att metall-piggen på batteripackets kopplings-kontakt passar urfasningen på kamerans bottenkontakt. Fig.9) Kopplingsschema Trådlöst tillval Intraoral kamera USB-sladd Trådlös mottagningsenhet Dockningsstation Trådlös överföring Strömadapter Batteripack 6

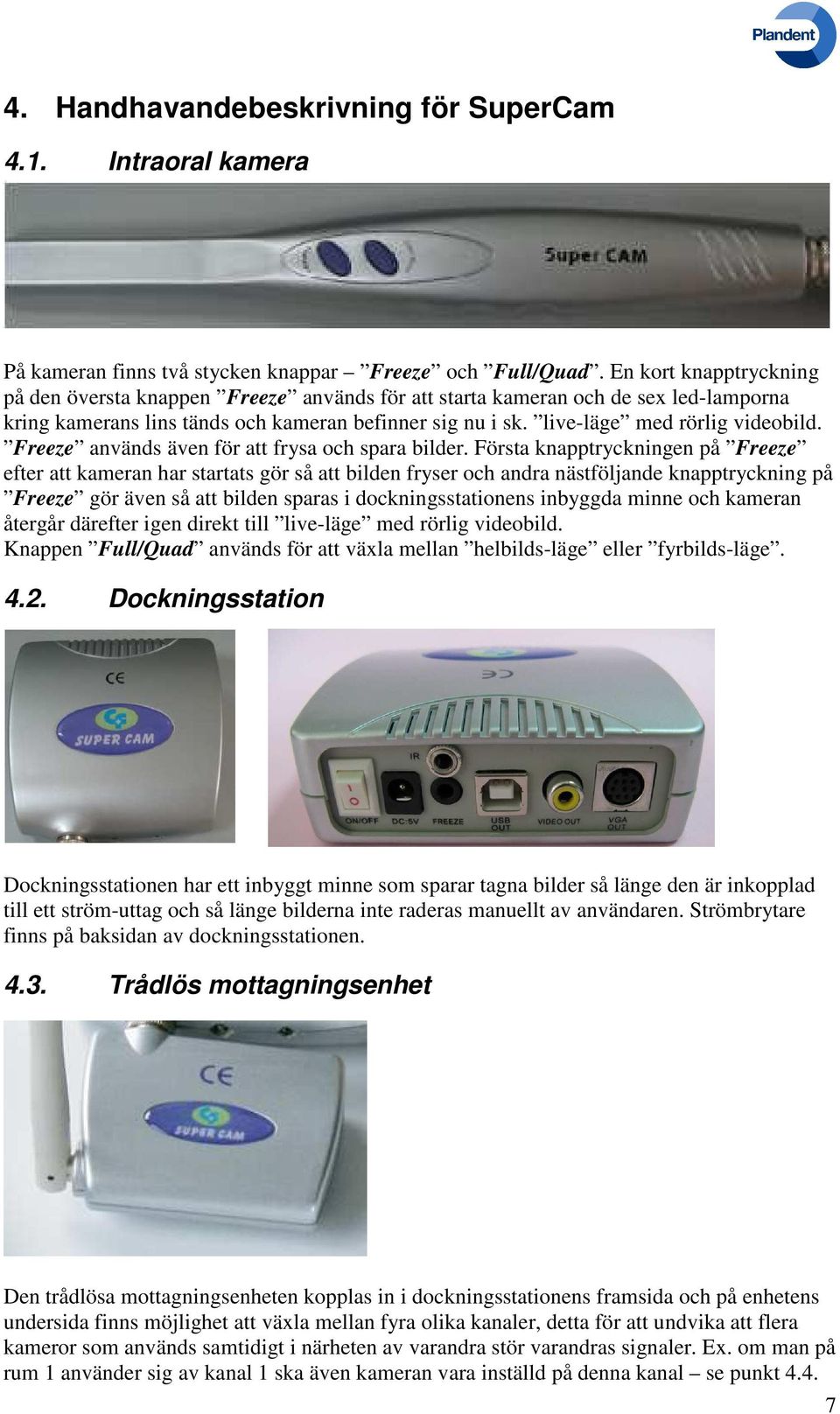

9 4. Handhavandebeskrivning för SuperCam 4.1. Intraoral kamera På kameran finns två stycken knappar Freeze och Full/Quad. En kort knapptryckning på den översta knappen Freeze används för att starta kameran och de sex led-lamporna kring kamerans lins tänds och kameran befinner sig nu i sk. live-läge med rörlig videobild. Freeze används även för att frysa och spara bilder. Första knapptryckningen på Freeze efter att kameran har startats gör så att bilden fryser och andra nästföljande knapptryckning på Freeze gör även så att bilden sparas i dockningsstationens inbyggda minne och kameran återgår därefter igen direkt till live-läge med rörlig videobild. Knappen Full/Quad används för att växla mellan helbilds-läge eller fyrbilds-läge Dockningsstation Dockningsstationen har ett inbyggt minne som sparar tagna bilder så länge den är inkopplad till ett ström-uttag och så länge bilderna inte raderas manuellt av användaren. Strömbrytare finns på baksidan av dockningsstationen Trådlös mottagningsenhet Den trådlösa mottagningsenheten kopplas in i dockningsstationens framsida och på enhetens undersida finns möjlighet att växla mellan fyra olika kanaler, detta för att undvika att flera kameror som används samtidigt i närheten av varandra stör varandras signaler. Ex. om man på rum 1 använder sig av kanal 1 ska även kameran vara inställd på denna kanal se punkt

10 4.4. Batteripack Batteripacket har ett relä märkt POWER för att växla mellan av eller på och för att kunna starta kameran och fotografera i trådlöst läge krävs att batteriet är laddad och påslaget. För att ladda batteriet används den medföljande laddaren som kopplas in till ett strömuttag och sedan till batteripacket märkt DC IN. Efter full uppladdning av batteriet har detta en kapacitet för ca 40 minuters användning. Batteriladdarens lysdiod lyser rött så länge batteriet bör laddas och efter en stunds laddning lyser dioden grönt när batteriet är tillräckligt laddat för att användas. Då batteriet ska laddas första gången rekommenderas en laddtid på ca 6 timmar. Det finns även möjlighet att växla mellan fyra olika kanaler genom att trycka upprepade gånger på knappen CHOICE, detta för att undvika att flera kameror som används samtidigt i närheten av varandra stör varandras signaler. Ex. om man på rum 1 använder sig av kanal 1 ska även den trådlösa mottagningsenheten vara inställd på denna kanal se punkt Fjärrkontroll Fjärrkontrollen kan användas för att styra kameran på distans och innehåller samma kontrollfunktioner ( Freeze och Full/Quad ) som kamerans knappar samt några ytterligare funktioner. För att detta ska fungera krävs fri sikt mellan fjärrkontroll och dockningsstation. Genom att trycka på knappen Next Image eller Previous Image efter det att en bildtagnings-session är genomförd kan man bläddra mellan de bilder som tagits (och därmed även lagrats i dockningsstationens minne). I respektive bildbehandlingsprogram som kameran kopplats till klickar man sedan med musen på de knappar som medför att utvald bild sedan sparas till programmets bildarkiv. Genom en tryckning på knappen Delete Single Image kan en enstaka bild raderas ur dockningsstationens minne. Genom två på varandra i snabb följd tryckningar på knappen Delete All Memory kan alla bilder raderas ur dockningsstationens minne (efter första knapptryckningen får man en varning så att bilderna inte oavsiktligt ska raderas och efter andra knapptryckningen töms minnet) Skyddspåsar Till kameran följer det även med 50 st skyddspåsar som ska användas vid intraoralt bruk. Ytterligare skyddspåsar går att efterbeställa i förpackningar om 500 st. 8
