1 Instruktion för installation av etikettskrivare /20

2 Dokumenthistorik: Revision Datum Utförd av Kommentar Jonte Rydberg Första utgåva Jonte Rydberg Uppdaterat info för betrodda platser för direktprint i kombination med journalsystem Jonte Rydberg Uppdaterad med avseende på nytt gränssnitt för konfiguration av etikettskrivare Jonte Rydberg Ny version för LabPortalen Jonte Rydberg Uppdaterad information gällande DirektPrint avsnitt 1.2 samt ServerPrint avsnitt Jonte Rydberg Ny version för LabPortalen /20

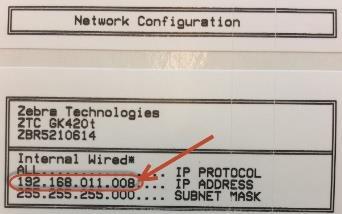

3 1. Installation för nätverksansluten skrivare (rekommenderad) Instruktioner nedan är för de fall då etikettskrivaren är ansluten direkt till nätverket med en egen nätverkskabel, och inte är direktkopplad till en dator. I detta fall används en utskriftsteknik som kallas för DirectPrint. 1.1 Inställningar för skrivaren 1. Packa upp och ställ skrivaren där du vill ha den. 2. Stoppa i elsladden i skrivaren och i strömuttaget 3. Stoppa i en nätverkssladd i skrivaren och i lokalt nätverksuttag 4. Starta skrivaren Skrivaren kommer nu att starta upp och blir tilldelad en IP-adress. Det är viktigt att skrivaren alltid blir tilldelad samma IP-adress även efter omstart så informera därför er IT-avdelning om att skrivaren kräver en fast IP-adress. För att se vilken IP-adress som skrivaren har så håller ni in knappen på skrivarens ovansida i 5 sekunder, släpper, och tryck en kort gång till. Då skrivs skrivarens inställningar ut på etiketter. Installation av skrivaren är nu klar. Notera att inledande nollor ska tas bort, så i exemplet nedan är IP-adressen /20

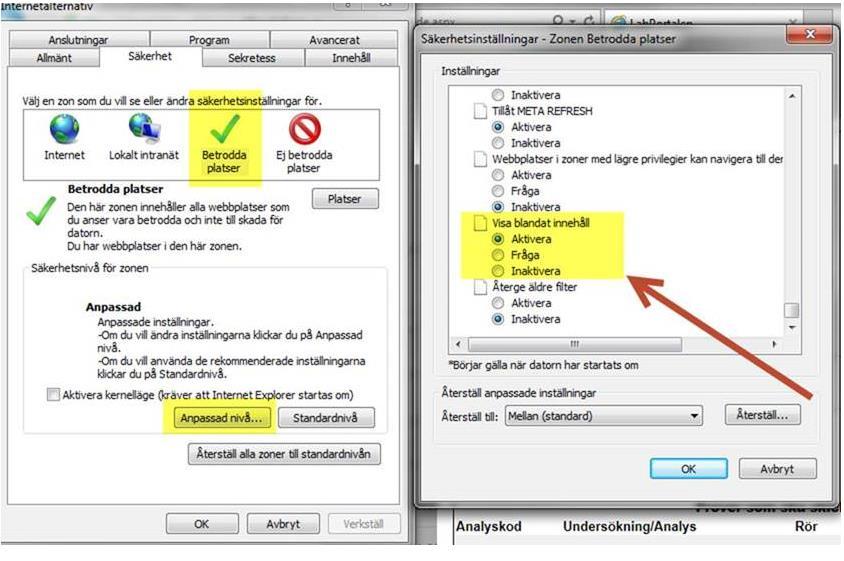

4 1.2 Utskriftssätt DirectPrint i Internet Explorer Om du använder Webläsaren Internet Explorer så måste den konfigureras att tillåta blandat innehåll (mixed content). Du behöver även lägga upp följande som betrodda platser för att det ska fungera: Om du arbetar i ett integrerat journalsystem så måste du även lägga till dess URL som betrodd plats. Dvs den adress som du ser i webläsarens adressfönster när du är inloggad i journalsystemet, tex: Tillåt Visa blandat innehåll : 4/20

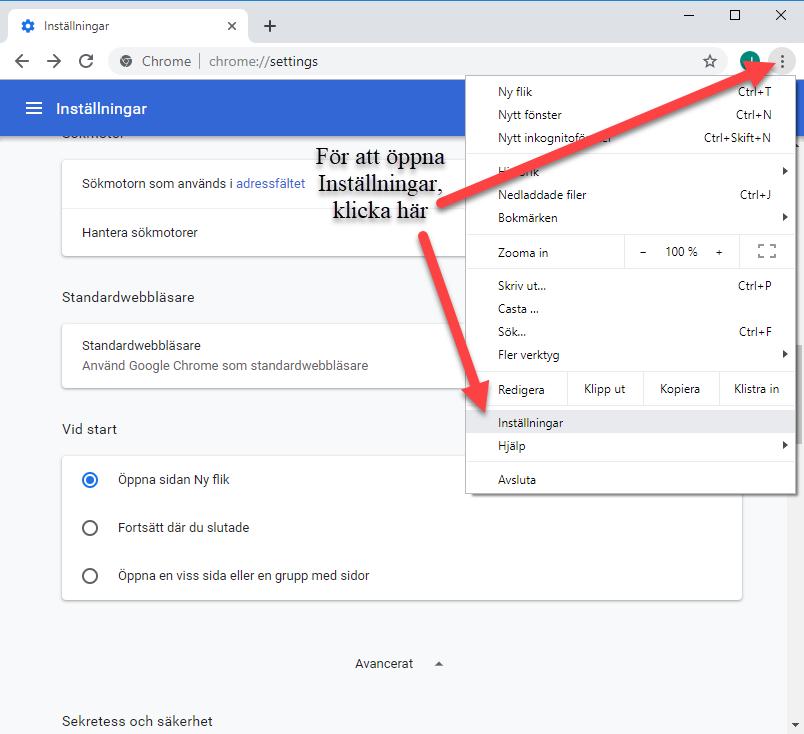

5 1.3 Utskriftssätt DirectPrint i Chrome Chrome måste konfigureras att tillåta popupfönster. Detta görs genom att i Chrome: Inställningar Scrolla ner och klicka på Avancerat Klicka på Inställningar för webplatsen Klicka på Popup och omdirigeringar Under Tillåt, lägg till webplatserna:.direktprint.infosolutions.se.infosolutions.se.labportalen.se 5/20

6 1.4 Utskriftssätt DirectPrint i FireFox FireFox måste konfigureras att tillåta popupfönster. Detta görs genom att i FireFox: Inställningar Klicka på Sekretess & säkerhet Scrolla ner till Rättigheter, och klicka på Undantag för Blockera popup-fönster Ange följande lista med webplatser:.direktprint.infosolutions.se.infosolutions.se.labportalen.se 6/20

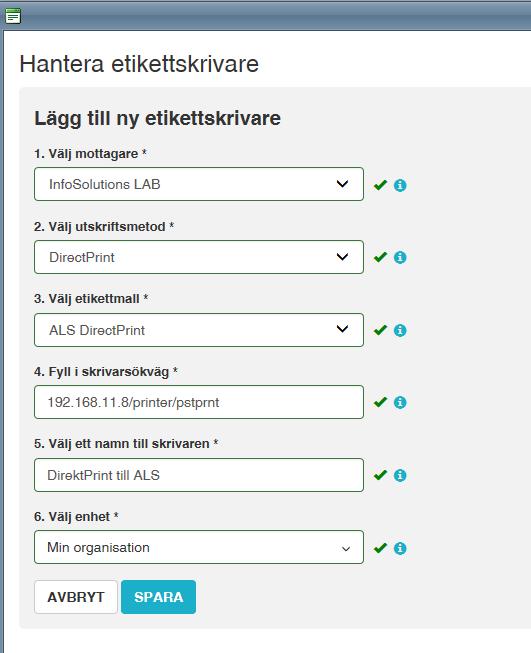

7 1.5 Inställningar i LabPortalen Öppna LabPortalen, skapa en ny remiss, gå till provtagningsvyn och längst ner i remissen klickar man på länken Hantera etikettskrivare (OBS du måste ha behörigheten Administratör för att kunna göra detta) Fyll i fälten. OBS Skrivarsökvägen måste vara skrivarens IP-adress följt av texten /printer/pstprnt. Fältet Välj enhet bör fyllas i så att skrivaren dyker upp för användare inom rätt avdelning. Välj DirectPrint som Utskriftsmetod och DirectPrint Etikettmall (eller annan relevant lab/mall). Spara. För mer detaljerad information för Hantera etikettskrivare se avsnitt 2.6. Olika skrivarmodeller kräver olika ändelser på deras URL: Modell URL-ändelse GK420t GK420d /printer/pstprnt /pstprnt 7/20

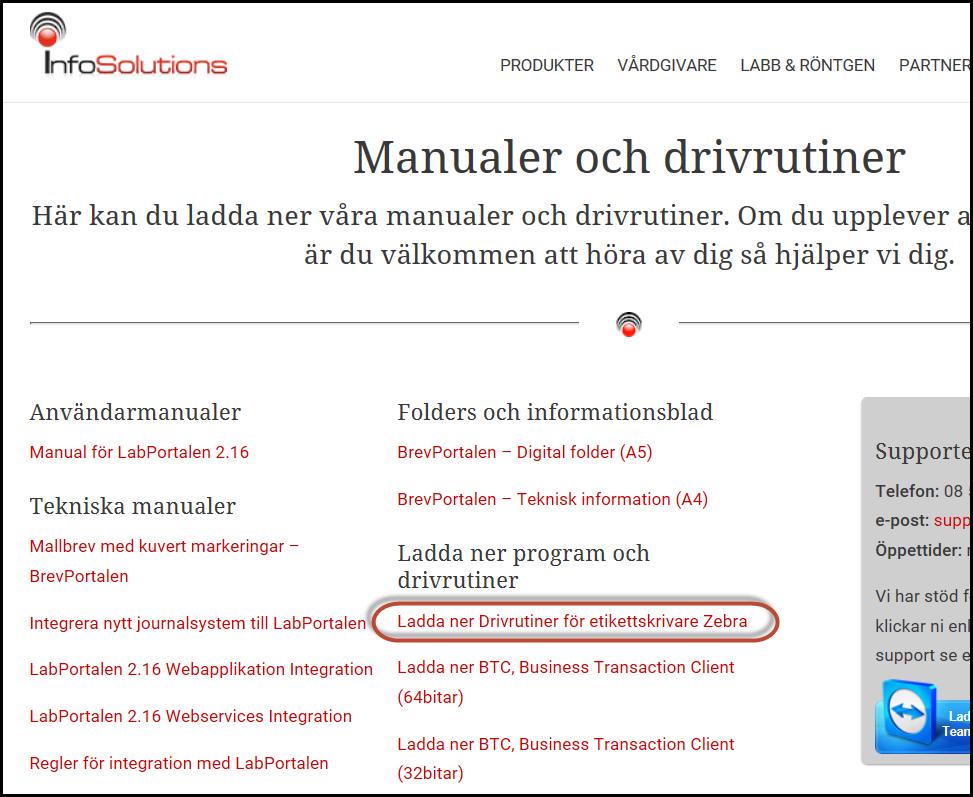

8 2. Installation för datoransluten skrivare 2.1 Kom igång med Etikettskrivaren Följande är en lathund över de installationer/inställningar som behöver göras i ditt operativsystem för att skrivaren ska fungera fullt ut. Vi utgår ifrån att du har en skrivare från Zebra Designer. Börja med att ladda ner följande installationsprogram Ladda ner Drivrutiner för etikettskrivare Zebra från hemsidan ( 8/20

9 2.2 Packa upp filerna Packa upp filerna på skrivbordet och därefter kommer automatisk en ruta upp som meddelar Denna guide hjälper dig installera skrivare drivrutinen. Klicka på Nästa för att fortsätta. 9/20

10 2.3 Installera etikettskrivaren Välj att Installera Skrivare Installera den valda etikettskrivarmodellen som du har tillgänglig hos dig. 10/20

11 Ange ett skrivarnamn samt vilken port den är kopplad till. Om det är nätverk välj, Lägg till Port. Om den är USB kopplad välj USB-port. När du lägger till port för Nätverk så anger du ett valfritt namn för ditt nätverk samt IPadressen för skrivaren. Port Number ska vara 9100! Du ska inte installera dessa två alternativ som ges! Tryck på Slutför och vänta tills alla filer är kopierade och installationen är avslutad. Efter installationen ska du ha en fungerande etikettskrivare! 11/20

12 2.4 Dela ut etikettskrivaren Du måste dela ut skrivaren i nätverket! För att dela ut skrivaren i nätverket gör du följande: Steg 1. Start Kontrollpanelen Enheter och skrivare Skrivare och fax på den dator som skrivaren är ansluten. Högerklicka på aktuell skrivare och välj Egenskaper för skrivare. 12/20

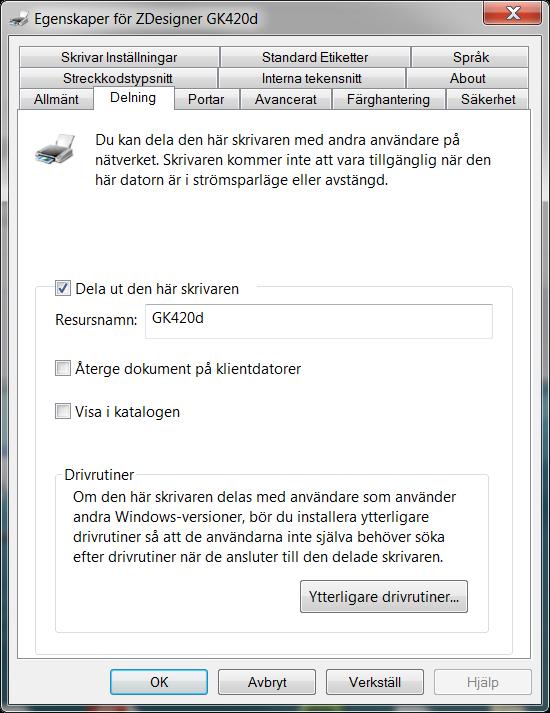

13 Steg 2. Klicka på Delning och bocka i Dela ut den här skrivaren. Välj ett utdelningsnamn utan mellanslag, t.ex. GK420d som i bilden nedan. Därefter klicka Verkställ sen OK. Steg 3. Nu ska skrivaren vara utdelad och se ut som i bilden nedan. 13/20

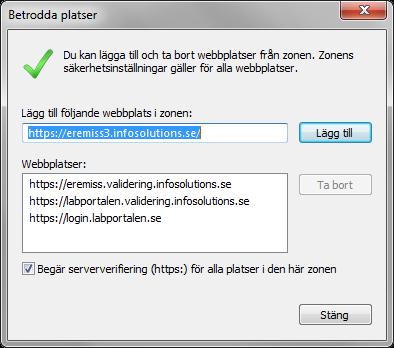

14 2.5 Konfigurera webläsare 1. Aktivera ActiveX i webbläsaren (gäller för Internet Explorer). Ställ in så att webbläsaren kan initiera och köra skript på activex-kontroller som inte är säkra. Steg 1. Öppna webbläsaren Internet Explorer. Klicka på ikonen för Verktyg (eng. Tools) i den horisontella menyn och välj Internetalternativ (eng. Internet Options). Steg 2. I fönstret som öppnas klickar du på fliken Säkerhet (eng. Security), därefter på ikonen Betrodda platser (eng. Trusted sites) och slutligen på knappen Platser (eng. Sites). Ett nytt fönster Betrodda platser öppnas (se bild nedan). I fältet Lägg till följande webbplats i zonen (eng. Add this website to the zone) anger du adressen till eremiss: 14/20

15 Miljö Produktion Validering Adress Alternativt kan du skriva in: Klicka därefter på knappen Lägg till (eng. Add). Avsluta genom att klicka på knappen Stäng (eng. Close). Steg 3. Du befinner dig nu fortfarande under fliken Säkerhet. Klicka på knappen Anpassad nivå (eng. Custom level). I det nya fönstret som dyker upp bläddrar du ner till raden Initiera och kör skript på ActiveX-kontroller som inte är säkra för skriptkörning (eng. Initialize and script ActiveX controls not marked as safe). Markera alternativet Aktivera (eng. Enable) och klicka på knappen OK för att stänga fönstret. 15/20

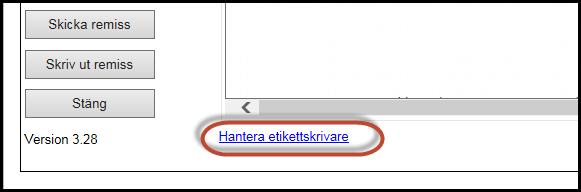

16 2.6 Hantera etikettskrivaren Gå till eremiss ( spara remissen och gå till provtagningsvyn. Titta längst ner på sidan och klicka på länken Hantera etikettskrivare. OBS din användare måste vara av typen Administratör i LabPortalen för att kunna hantera etikettskrivare, annars visas inte länken. Ett nytt fönster Hantera skrivare öppnas. För att lägga upp en skrivare klicka på knappen LÄGG TILL NY SKRIVARE. 16/20

17 Börja med att välja mottagande laboratorium och därefter ange vilken utskriftsmetod som ska användas. Därefter anges den etikettmall som ska användas. Oftast finns det inte så många att välja på då varje utskriftsmetod normalt sett bara har 1 mall. 17/20

18 2.7 Utskriftsätt ActiveX I Internet Explorer är det enklast att använda ActiveX, se ovan hur man aktiverar det i webbläsaren. När alla fälten är ifyllda måste du spara uppgifterna genom att trycka på knappen Spara. Det går bra att lägga till flera skrivarkonfigurationer i listan. Skrivarsökvägen ska vara fullständig sökväg till den utdelade skrivaren, enligt exempel på bilden nedan. Ett enkelt test för att se att skrivaren är utdelad korrekt är att försöka öppna skrivaren genom dess sökväg i ett vanligt windows-fönster. 18/20

19 2.8 Utskriftsätt Java För andra webbläsare som Firefox använder man java som utskriftssätt istället vilket kräver att man har installerat den senaste versionen av java på datorn. Skrivarsökvägen ska vara det namn den utdelade skrivaren har fått. Det är med andra ord inte en fullständig sökväg. 19/20

20 2.9 Utskriftsätt ServerPrint Om man har ServerPrintClient installerad på sitt nätverk så kan man använda sig av ServerPrint som utskriftsätt, som är oberoende av typen av webläsare som används. För information om hur man installerar själva ServerPrintClient kontakta InfoSolutions ( När du använder dig av ServerPrint så fyller du i alla fält, plus att du måste välja vilken ServerPrintinstans du ska använda dig av. Normalt sett så finns det bara en att välja på. När alla fälten är ifyllda måste du spara uppgifterna genom att trycka på knappen Spara. Det går bra att lägga till flera skrivarkonfigurationer i listan. Skrivarsökvägen ska vara fullständig sökväg till den utdelade skrivaren (från den maskin som har ServerPrintClient installerad på sig), enligt exempel på bilden nedan. 20/20
