Installation av RoS etikettskrivare (MarkPoint) för Landstinget i Uppsala läns externa programportal.

Transkript

1 1 (15) etikettskrivare (MarkPoint) för Landstinget i Uppsala läns externa programportal.

2 2 (15) Innehåll 1 Versioner Bilagor Syfte Förutsättningar Installation och konfiguratin av skrivardrivrutin Nedladdning av drivrutin Installation av drivrutin Konfiguration av drivrutin Konfiguration av format Konfigurera styrkommandon: Testa installationen

3 3 (15) 1 Versioner Förtydligande angående datornamn 2 Bilagor

4 4 (15) 3 Syfte Installationsanvisning för drivrutinen för MarkPoint Compact 4 så att den kan hantera utskrifter av RoSetiketter från Cosmic journalsystem via Landstingets i Uppsala läns externa programportal. 4 Förutsättningar Datornamnet får inte innehålla svenska tecken tex åäö. Fungerande anslutning till Landstingets i Uppsala läns Användaren som ska utföra installationen behöver behörigheter på datorn för att installera program. Inställningarna enligt punkt 5.3 är personliga och måste anpassas för respektive användare på datorn. En IT-tekniker kan anpassa standardprofilen på datorn så att samma inställningar ärvs för nya användare på dator. Kontakta er lokala IT-organisation för hjälp. Logga in en gång i programportalen för att automatiskt installera CitrixOnlinePluginWeb på den aktuella klientdatorn. En skrivare av modellen Markpoint Compact 4 ska vara tillgänglig. En ledig USB-port i dator för anslutning av skrivaren. Om man ansluter via den externa portalen och använder en icke LUL-standard dator skall man följande instruktionerna nedan. OBS LUL-Standard dator får dessa installation distribuerade centralt efter beställning. Läs de tekniska förutsättningarna på där finns tips om inställningar och specifika drivrutiner som är godkända av landstinget.

5 5 (15) 5 Installation och konfiguratin av skrivardrivrutin 5.1 Nedladdning av drivrutin Öppna adressen webbläsaren (Internet Explorer) på datorn. Välj Tekniska förutsättningar och drivrutiner. Välj Hämta drivrutiner för landstingets supporterade kringutrustning till programportalen Gå till Etikettskrivare

6 6 (15) Klicka på alternativet Mark Point Compact4 för att hämta drivrutinen. Spara zip-fil på datorn och packa upp den i lämplig tillfällig mapp på lokala hårddisken (tex C:\temp ).

7 7 (15) 5.2 Installation av drivrutin Anslut skrivaren via USB-porten till datorn. Avbryt eventuella frågor om drivrutiner som kommer i samband med att man ansluter skrivaren. Öppna den uppackade zip-filen och gå in i mappen Windrv4.4.69/Imaje. Starta PrnInst.exe. Klicka [Nästa] Välj modell av skrivare: Imaje MP Compact4, Klicka [Nästa]

8 8 (15) Om bilden nedan visas och du tidigare har installerat en Markpointskrivare för programportalen. Välj Lägg till ny skrivare. Ange rosetikett som skrivarens namn. Välj port USB001 och Språk: Svenska [Nästa]

9 9 (15) Installera inte Imaje Status Monitor, välj [Slutför].

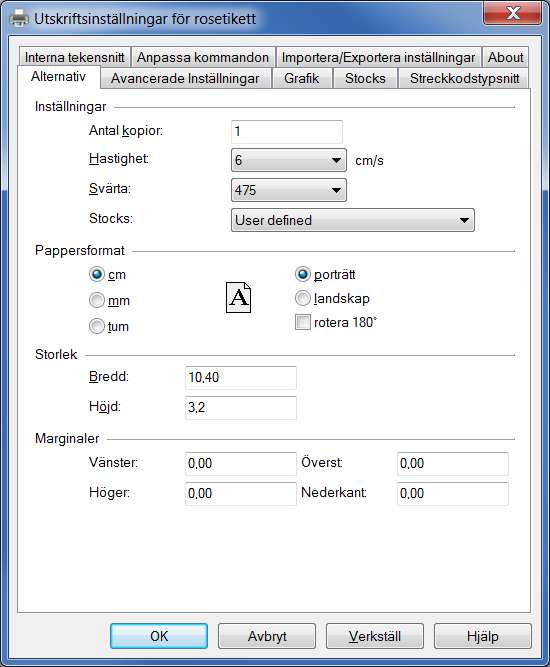

10 10 (15) 5.3 Konfiguration av drivrutin OBS dessa inställningar är personliga. En IT-tekniker kan anpassa standardprofilen på datorn så att samma inställningar ärvs för nya användare på dator. Kontakta er lokala IT-organisation för hjälp Konfiguration av format Välj Start-meyn i Windows/Skrivare och Fax. Högerklicka på skrivaren etikett och välj Utskriftsinställningar Välj fliken Alternativ. Ange: Hastighet = 6 cm /s Bredd = 10,40 Höjd = 3,2 Samtliga marginaler ska vara 0 Välj sedan [Verkställ]

11 11 (15) Välj fliken Streckkodstypsnitt. Välj sedan [Ny]

12 12 (15) Anpassa enligt bilden nedan, välj sedan [OK]:

13 13 (15) Konfigurera styrkommandon: Välj fliken Anpassa kommandon. För rubriken "Utskriftsstart" välj alternativet Text. Redigera kommandona för " Utskriftsstart" genom att klicka på symbolen till höger, se bilden nedan Uppdatera med följande kommandon!y24 60!Y100 60!D D S Spara med [OK]

14 14 (15) För rubriken "Utskriftsslut" välj alternativet Text. Redigera kommandona för " Utskriftsslut" genom att klicka på symbolen till höger, se bilden nedan Uppdatera med följande kommandon!d D E Spara med [OK] Spara med [OK]

15 15 (15) 5.4 Testa installationen. Installationen av skrivaren MarkPoint Compact 4 för RoSetiketter är nu klar. Testa installationen med att logga in i programportalen. Starta Cosmic och skriv ut en RoSetikett.
