1 ExacqVision användarguide Teletec Connect AB Emil Warnicke Version 1 ( ) för ExacqVision Klient och nyare Sida 1

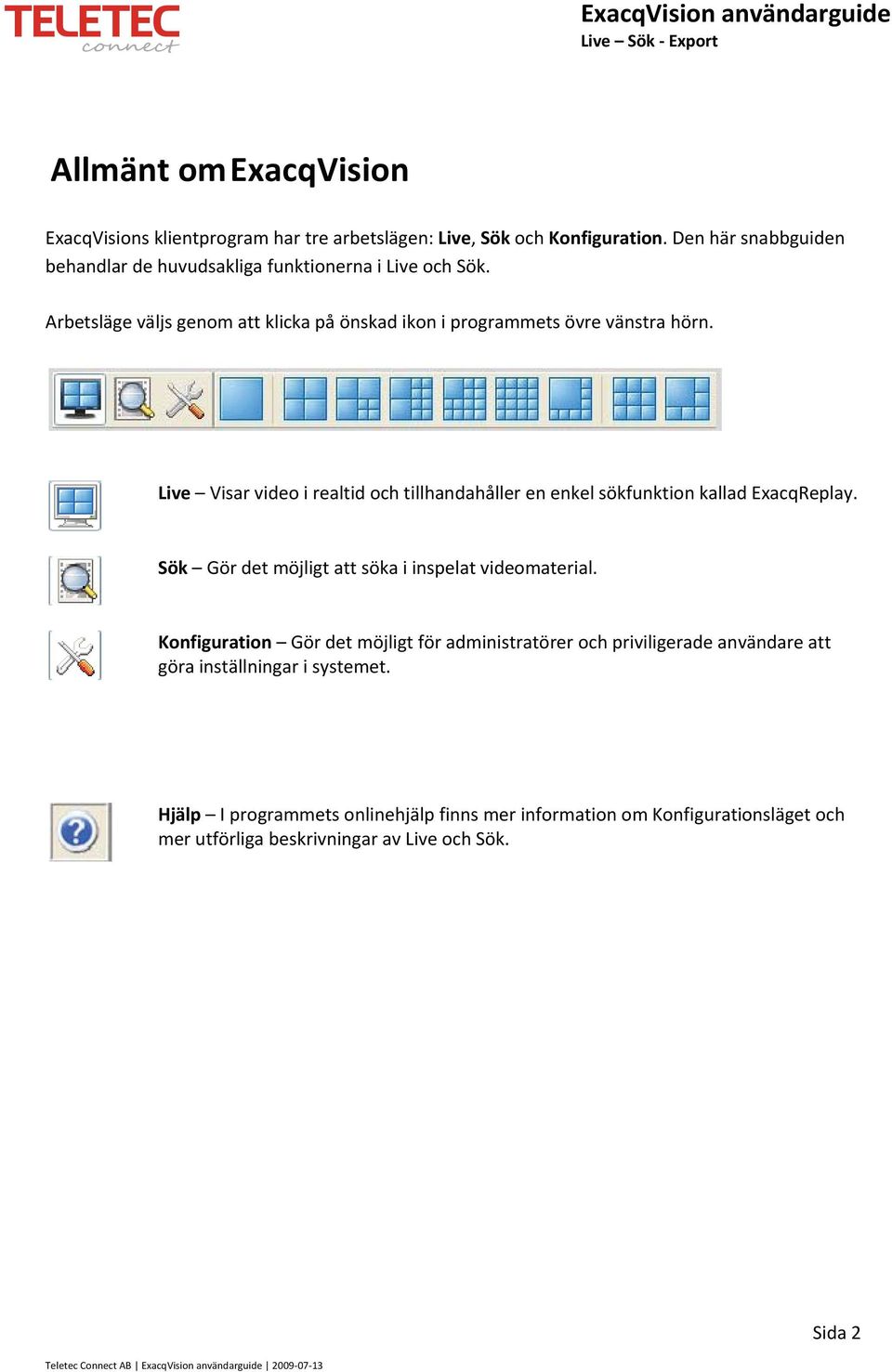

2 Allmänt omexacqvision ExacqVisions klientprogram har tre arbetslägen: Live, Sök och Konfiguration. Den här snabbguiden behandlar de huvudsakliga funktionerna i Live och Sök. Arbetsläge väljs genom att klicka på önskad ikon i programmets övre vänstra hörn. Live Visar video i realtid och tillhandahåller en enkel sökfunktion kallad ExacqReplay. Sök Gör det möjligt att söka i inspelat videomaterial. Konfiguration Gör det möjligt för administratörer och priviligerade användare att göra inställningar i systemet. Hjälp I programmets onlinehjälp finns mer information om Konfigurationsläget och mer utförliga beskrivningar av Live och Sök. Sida 2

3 Live Realtidsvideo kan enkelt visas i det delningsläge som bäst passar ditt behov genom att klicka på en av ikonerna i programmets verktygsfält. Ett delningsläge kan innehålla en (1) upp till 16 (48 på bildskärmar med Widescreen 16:9 format) kamerabilder sida vid sida. Verktygsfält för visningsläge Drag önskade kameror från trädet i fönstrets vänstra och släpp dem i en videopanel på högersidan. Du kan ersätta en befintlig kamera i videopanelen mot en annan genom att dra och släppa önskad kamera över den som ska ersättas. Om du är ansluten mot flera ExacqVision servrar kan kameror väljas från valfri server, oavsett kameratyp eller var servern är placerad. Kameraträd När du skapat en kameralayout kan denna sparas som en Vy. En Vy gör det lätt att komma tillbaka till layouten vid ett senare tillfälle. För att spara aktuell layout som en vy, klicka Spara Vy i överdelen av kameraträdet. Ett nytt fönster öppnas där du har möjlighet att namnge vyn och spara den. För att visa en Vy som sparats i systemet, klicka på Vyer i kameraträdets nedre del och välj därefter önskad Vy. Dialogrutan Spara Vy Sida 3

4 Verktygsfält för Kameror, Grupper och Vyer Träd med tillgängliga vyer. i Tips! För att visa en kamerabild i full storlek (visningsläge 1x1) Dubbelklicka i kamerabilden. Dubbelklicka igen för att komma tillbaka till den layout/vy du var i. PTZ kontroll och Digital PTZ i Live läge zooma in och ut i realtidsvideo Om du för muspekaren över kamerabilden från en styrbar kamera ändras muspekarens symbol till en korssymbol eller pil. När korset visas kan du zooma in och ut i bilden genom att rulla på musens rullhjul. Du kan även zooma in och ut med hjälp av knapparna Page Up och Page Down på tangentbordet. När en pil visas kan du flytta kameran i den riktigning pilen visar genom att klicka i kamerabilden. Du kan även använda piltangenterna på tangentbordet för att flytta kameran. Sida 4

5 Även i PTZ kontrollen (öppnas via knappen ovan i verktygsfältet) kan du flytta och zooma med kameran. Här kan även hastigheten för kamerans rörelser kontrolleras och du kan välja positioner bland de presets (förinställda positioner) som finns lagrade i kameran. PTZ kontroll Det är möjligt att zooma även i kameror som saknar optisk zoom. Detta genom att använda funktionen Digital PTZ (digital zoom). Högerklicka i önskad kamerabild och markera Digital PTZ eller tryck Alt Z på tangentbordet. När funktionen är aktiverad kan du zooma digitalt i bilden. Du påverkar inte inspelningen genom att zooma i bilden, hela bilden spelas alltid in. Aktivering av Digital PTZ Håll in Ctrl knappen (muspekaren ändras till ett förstoringsglas) på tangentbordet och markera en ruta i bilden för att zooma i markerat område. Sida 5

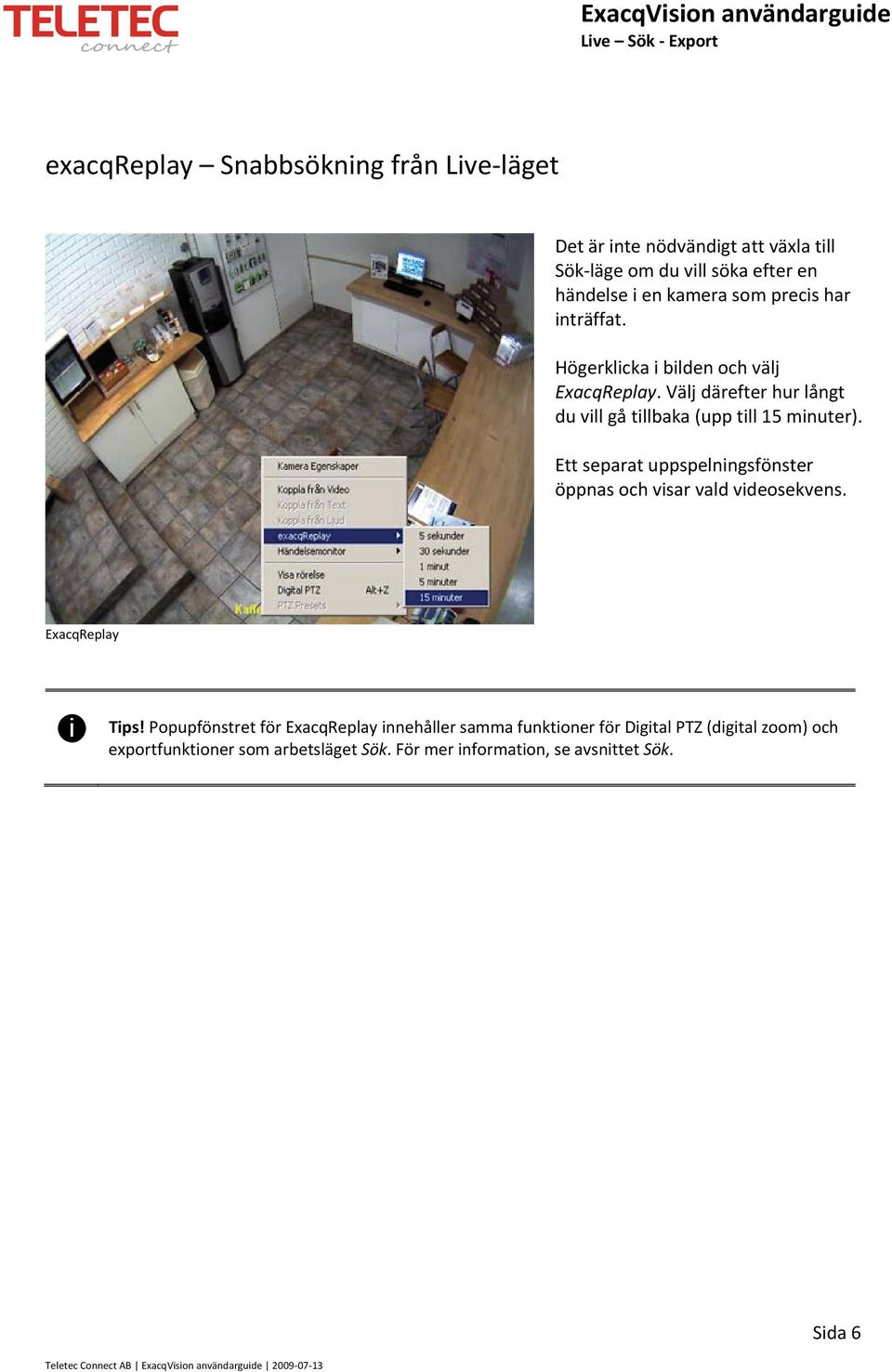

6 exacqreplay Snabbsökning från Live läget Det är inte nödvändigt att växla till Sök läge om du vill söka efter en händelse i en kamera som precis har inträffat. Högerklicka i bilden och välj ExacqReplay. Välj därefter hur långt du vill gå tillbaka (upp till 15 minuter). Ett separat uppspelningsfönster öppnas och visar vald videosekvens. ExacqReplay i Tips! Popupfönstret för ExacqReplay innehåller samma funktioner för Digital PTZ (digital zoom) och exportfunktioner som arbetsläget Sök. För mer information, se avsnittet Sök. Sida 6

7 Sök Sökfunktionen används för att baserat på ett antal kriterier söka i inspelad video. För att starta en sökning, markera först i vilken eller vilka kameror du vill söka. Det är även möjligt att markera samtliga kameror på en server genom att markera kryssrutan till vänster om servernamnet. Används vyer kan istället en vy markeras. Sökningen kommer då att inkludera samtliga kameror som ingår i markerad vy. Markering av kameror Välj därefter önskat datum och starttid i kalendern i fönstrets nedre högra hörn. Klicka på Sök. Val av datum och tid En tidslinje visas i fönstrets nedre del. I tidslinjen finns färgkodade markeringar som indikerar olika typer av händelser. Blå Röd Grön Vit indikerar inspelning vid rörelse indikerar inspelning orsakad av en larmhändelse indikerar att inspelning skett p.g.a. att kameran är inställd på kontant inspelning. indikerar att ingen video finns inspelad från den aktuella tidpunkten. Dubbelklicka vid önskad tidpunkt i tidslinjen från en kamera för att starta uppspelning. Tidslinjer från flera kameror. Sida 7

8 För att starta uppspelning av flera kameror samtidigt, markera önskade kameror genom att hålla ner Ctrl tangenten och klicka på kameranamnen. Bakgrundsfärgen i kolumnen för kameranamn blir vit då kameran är markerad. Dubbelklicka därefter i tidslinjen från valfri markerad kamera för att starta uppspelningen. Uppspelning av flera kameror samtidigt. i Tips! Du kan ändra skalan för tidslinjen genom att klicka på knapparna +/. Ju mer inzoomad tidslinjen är desto mer detaljerad blir informationen som visas. Uppspelningen startar samtidigt som videosekvensen laddas ner från servern. När nerladdningen är slutförd kan sekvensen bland annat snabbspolas genom att använda knapparna illustrerade nedan. Spela video baklänges med dubbel hastighet Spela video baklänges med normal hastighet Stoppa/Pausa uppspelning Spela video framåt I normal hastighet Spela video framåt I dubbel hastighet Spela video framåt en bildruta i taget Spela video bakåt en bildruta i taget Sida 8

9 Du kan också spela framåt/bakåt i videosekvensen genom att markera och dra i reglaget som visas ovanför tidslinjen med musen. Observera att du aldrig kan snabbspola framåt snabbare än vad klienten hinner med att ladda ner från servern. Status för nerladdning visas direkt under reglaget. Den digitala PTZ funktionen kan användas på samma sätt i sökläget som vid live visning. Högerklicka i kamerabilden och markera Digital PTZ. Rulla därefter in/ut med musens rullhjul alternativt håll in Ctrl knappen på tangentbordet och markera ett område i kamerabilden med musen. Sida 9

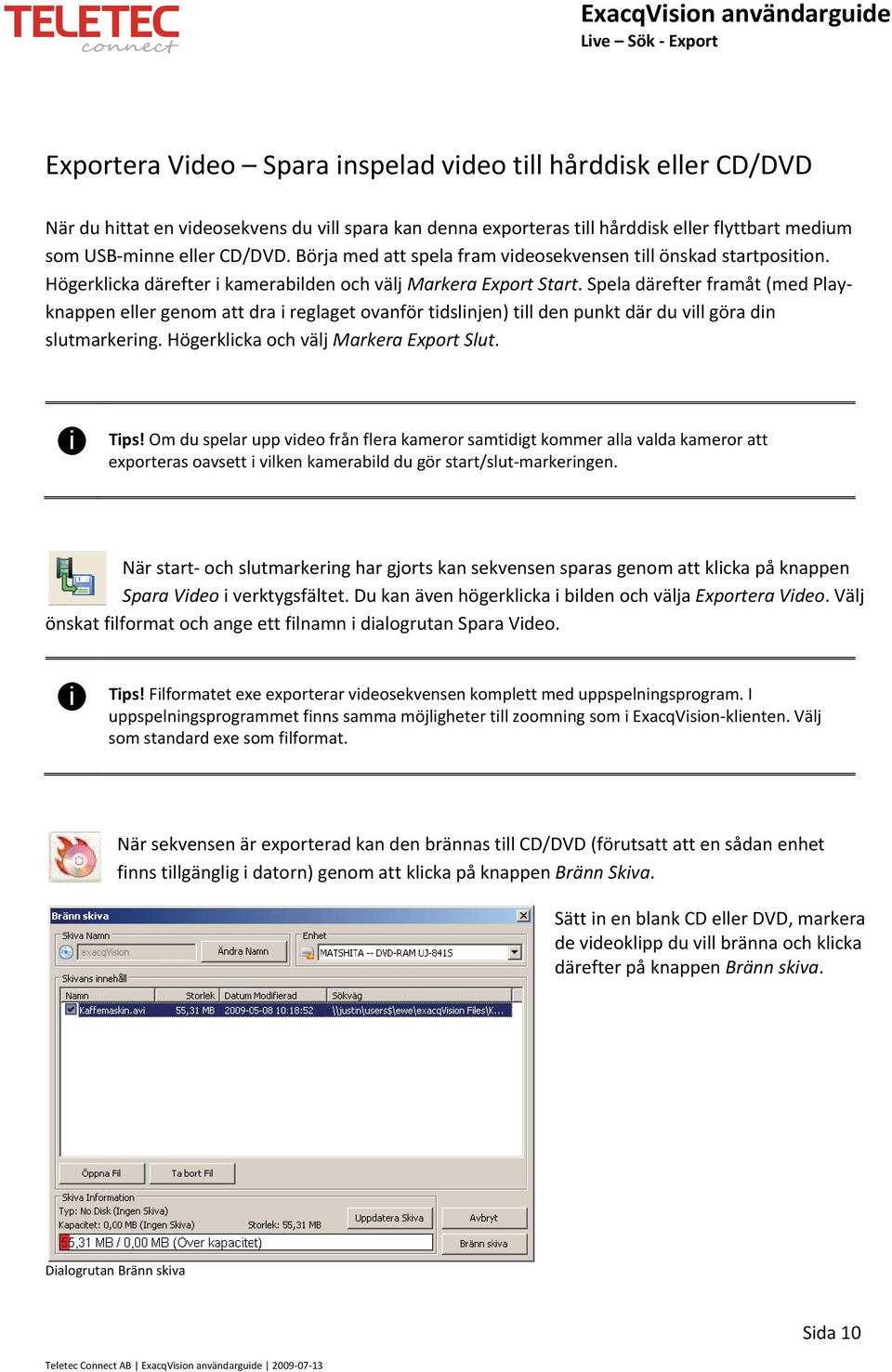

10 Exportera Video Spara inspelad video till hårddisk eller CD/DVD När du hittat en videosekvens du vill spara kan denna exporteras till hårddisk eller flyttbart medium som USB minne eller CD/DVD. Börja med att spela fram videosekvensen till önskad startposition. Högerklicka därefter i kamerabilden och välj Markera Export Start. Spela därefter framåt (med Playknappen eller genom att dra i reglaget ovanför tidslinjen) till den punkt där du vill göra din slutmarkering. Högerklicka och välj Markera Export Slut. i Tips! Om du spelar upp video från flera kameror samtidigt kommer alla valda kameror att exporteras oavsett i vilken kamerabild du gör start/slut markeringen. När start och slutmarkering har gjorts kan sekvensen sparas genom att klicka på knappen Spara Video i verktygsfältet. Du kan även högerklicka i bilden och välja Exportera Video. Välj önskat filformat och ange ett filnamn i dialogrutan Spara Video. i Tips! Filformatet exe exporterar videosekvensen komplett med uppspelningsprogram. I uppspelningsprogrammet finns samma möjligheter till zoomning som i ExacqVision klienten. Välj som standard exe som filformat. När sekvensen är exporterad kan den brännas till CD/DVD (förutsatt att en sådan enhet finns tillgänglig i datorn) genom att klicka på knappen Bränn Skiva. Sätt in en blank CD eller DVD, markera de videoklipp du vill bränna och klicka därefter på knappen Bränn skiva. Dialogrutan Bränn skiva Sida 10
