1 RVS5000PC Manual

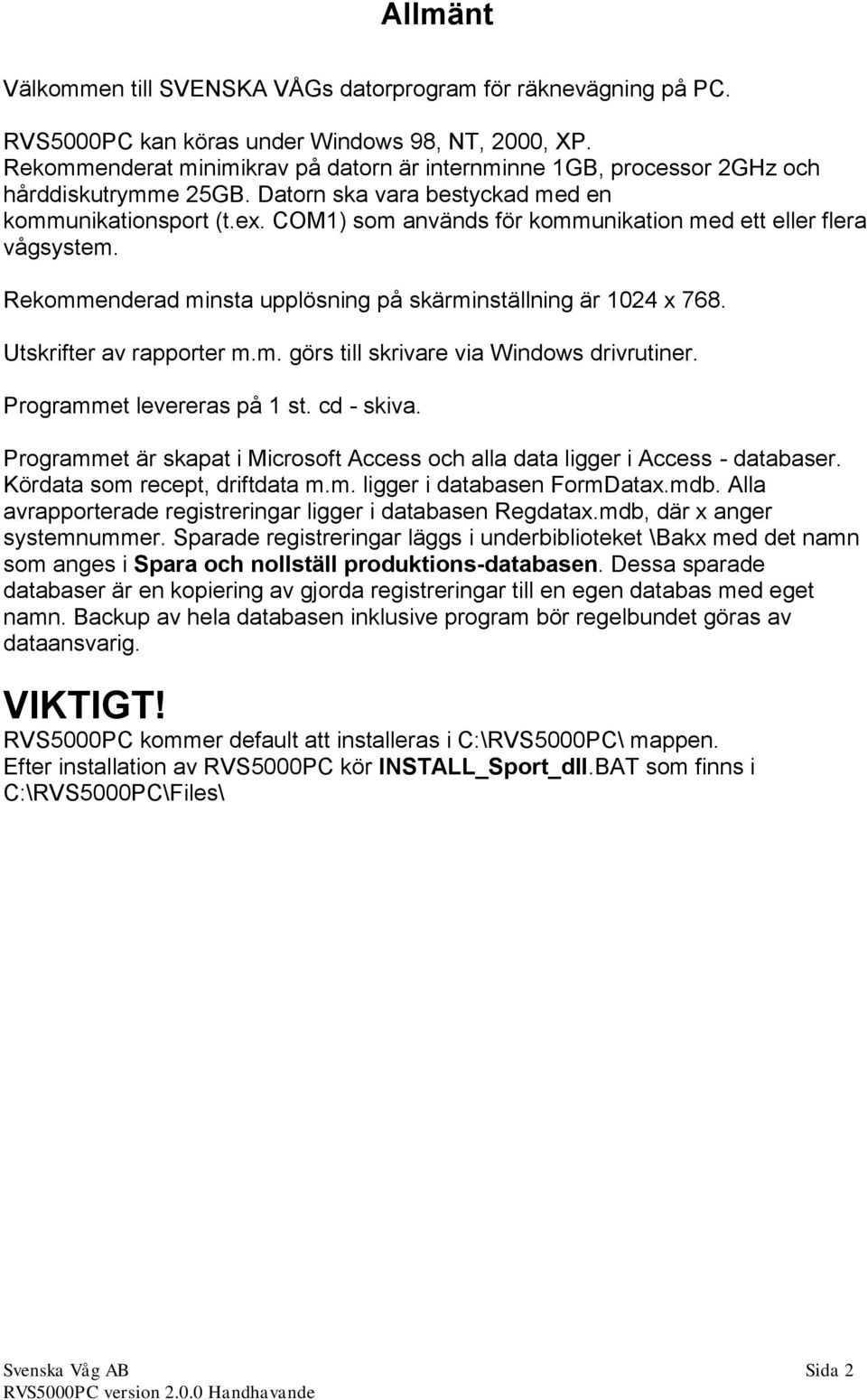

2 Allmänt Välkommen till SVENSKA VÅGs datorprogram för räknevägning på PC. RVS5000PC kan köras under Windows 98, NT, 2000, XP. Rekommenderat minimikrav på datorn är internminne 1GB, processor 2GHz och hårddiskutrymme 25GB. Datorn ska vara bestyckad med en kommunikationsport (t.ex. COM1) som används för kommunikation med ett eller flera vågsystem. Rekommenderad minsta upplösning på skärminställning är 1024 x 768. Utskrifter av rapporter m.m. görs till skrivare via Windows drivrutiner. Programmet levereras på 1 st. cd - skiva. Programmet är skapat i Microsoft Access och alla data ligger i Access - databaser. Kördata som recept, driftdata m.m. ligger i databasen FormDatax.mdb. Alla avrapporterade registreringar ligger i databasen Regdatax.mdb, där x anger systemnummer. Sparade registreringar läggs i underbiblioteket \Bakx med det namn som anges i Spara och nollställ produktions-databasen. Dessa sparade databaser är en kopiering av gjorda registreringar till en egen databas med eget namn. Backup av hela databasen inklusive program bör regelbundet göras av dataansvarig. VIKTIGT! RVS5000PC kommer default att installeras i C:\RVS5000PC\ mappen. Efter installation av RVS5000PC kör INSTALL_Sport_dll.BAT som finns i C:\RVS5000PC\Files\ Sida 2

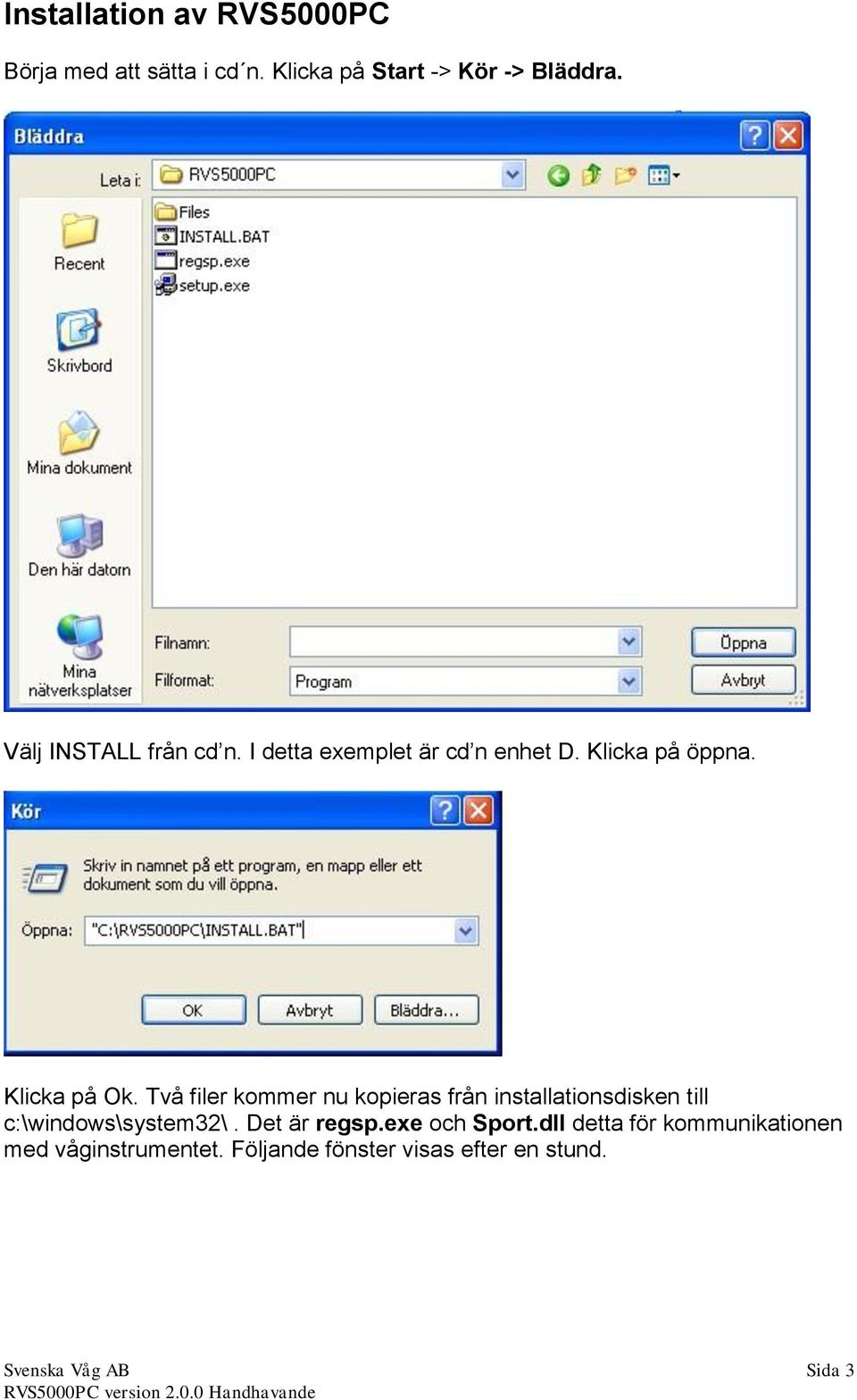

3 Installation av RVS5000PC Börja med att sätta i cd n. Klicka på Start -> Kör -> Bläddra. Välj INSTALL från cd n. I detta exemplet är cd n enhet D. Klicka på öppna. Klicka på Ok. Två filer kommer nu kopieras från installationsdisken till c:\windows\system32\. Det är regsp.exe och Sport.dll detta för kommunikationen med våginstrumentet. Följande fönster visas efter en stund. Sida 3

4 Tryck ok för att fortsätta. Stäng andra aktiva program och klicka på Next >. Nästa fönster som visas är: Sida 4

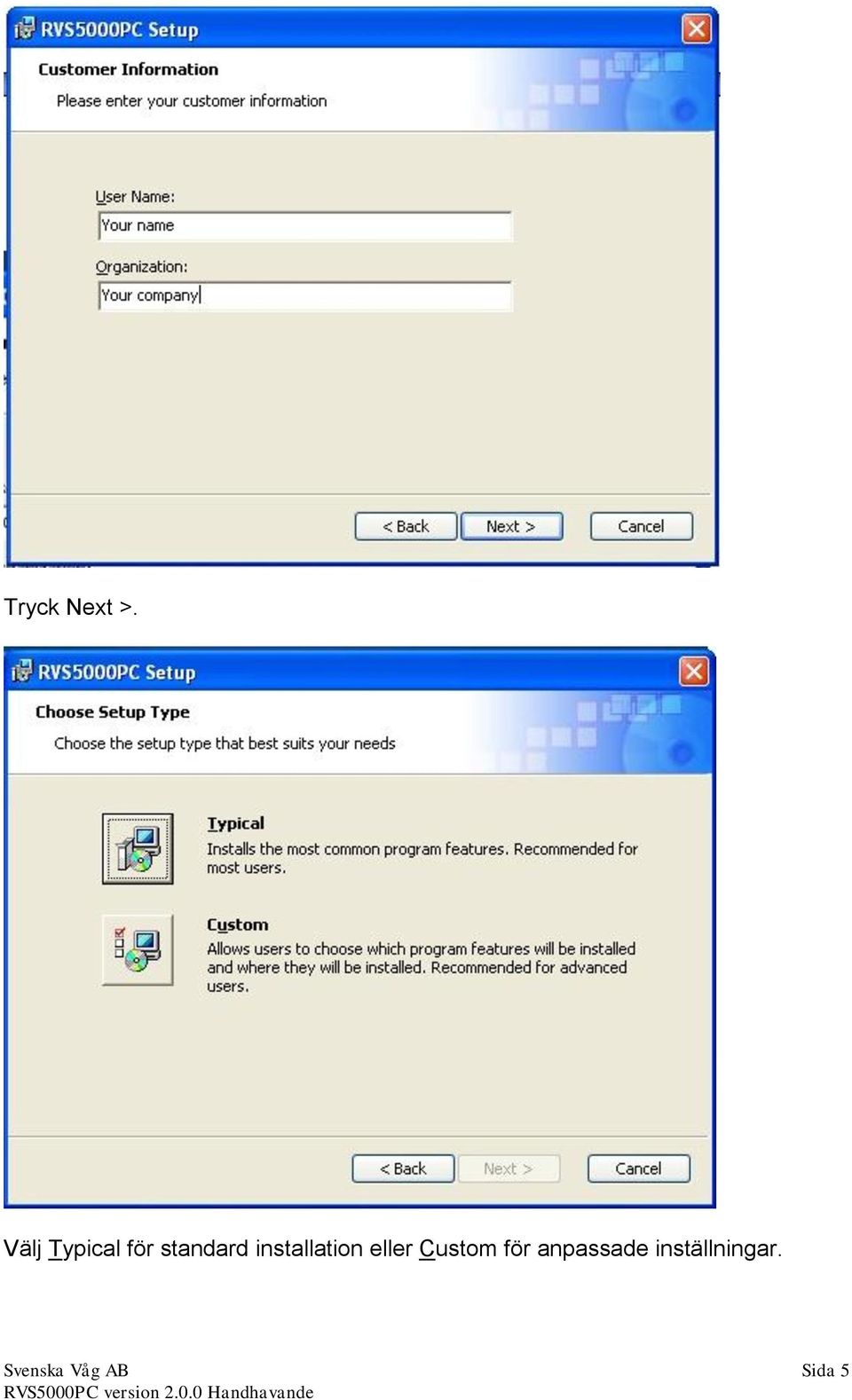

5 Tryck Next >. Välj Typical för standard installation eller Custom för anpassade inställningar. Sida 5

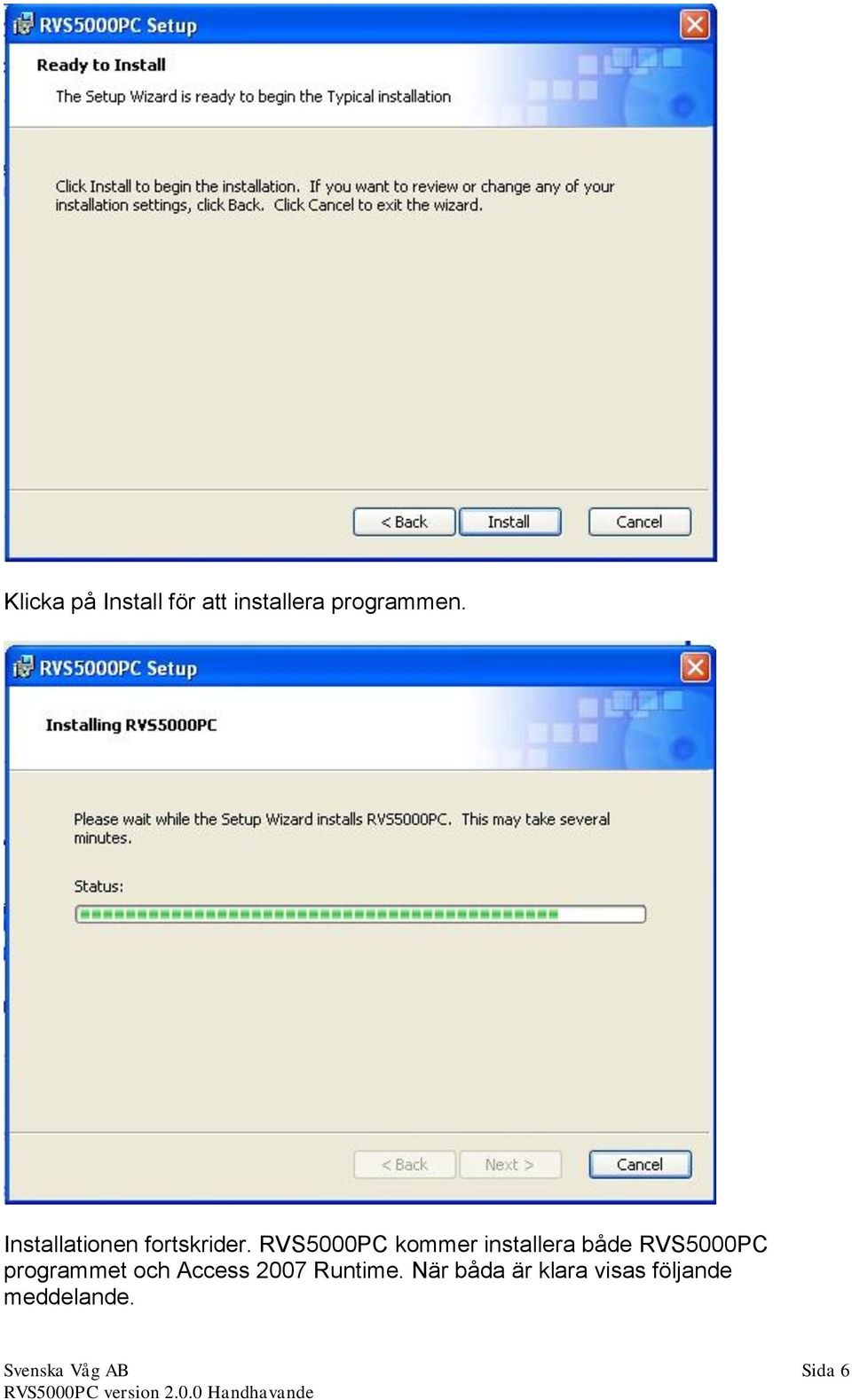

6 Klicka på Install för att installera programmen. Installationen fortskrider. RVS5000PC kommer installera både RVS5000PC programmet och Access 2007 Runtime. När båda är klara visas följande meddelande. Sida 6

7 och Klicka Ok på båda och installationen är klar. Sida 7

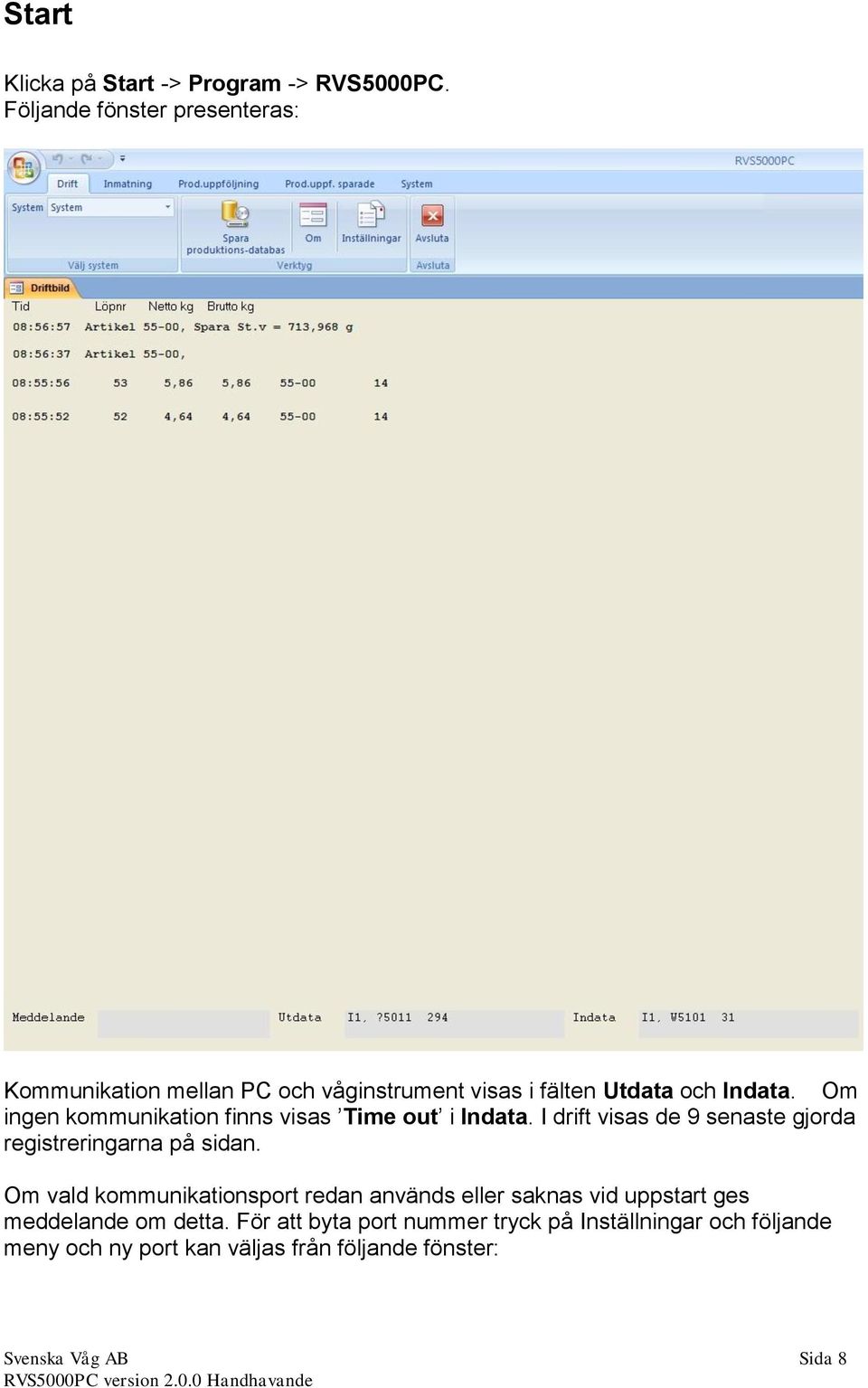

8 Start Klicka på Start -> Program -> RVS5000PC. Följande fönster presenteras: Kommunikation mellan PC och våginstrument visas i fälten Utdata och Indata. Om ingen kommunikation finns visas Time out i Indata. I drift visas de 9 senaste gjorda registreringarna på sidan. Om vald kommunikationsport redan används eller saknas vid uppstart ges meddelande om detta. För att byta port nummer tryck på Inställningar och följande meny och ny port kan väljas från följande fönster: Sida 8

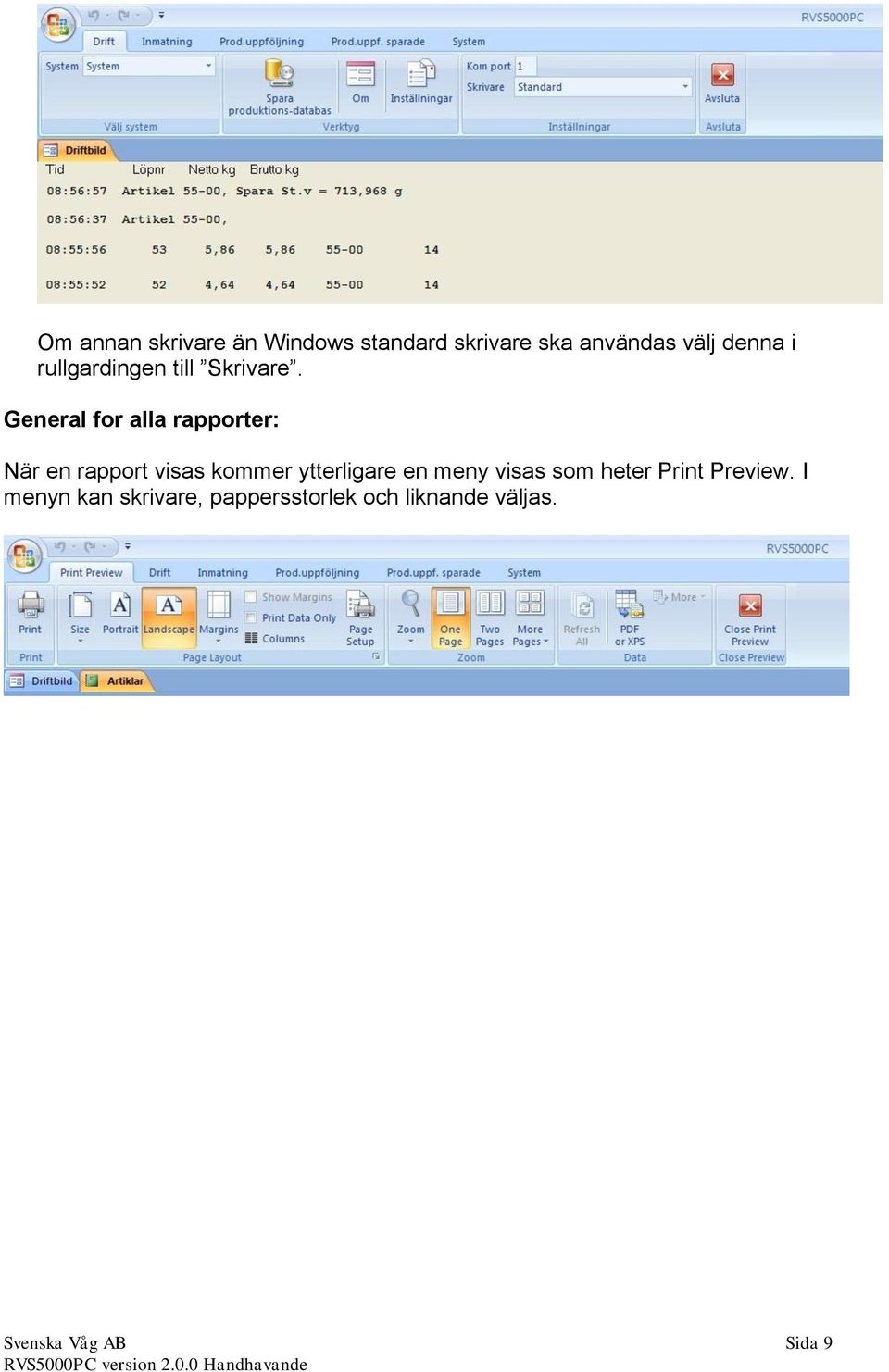

9 Om annan skrivare än Windows standard skrivare ska användas välj denna i rullgardingen till Skrivare. General for alla rapporter: När en rapport visas kommer ytterligare en meny visas som heter Print Preview. I menyn kan skrivare, pappersstorlek och liknande väljas. Sida 9

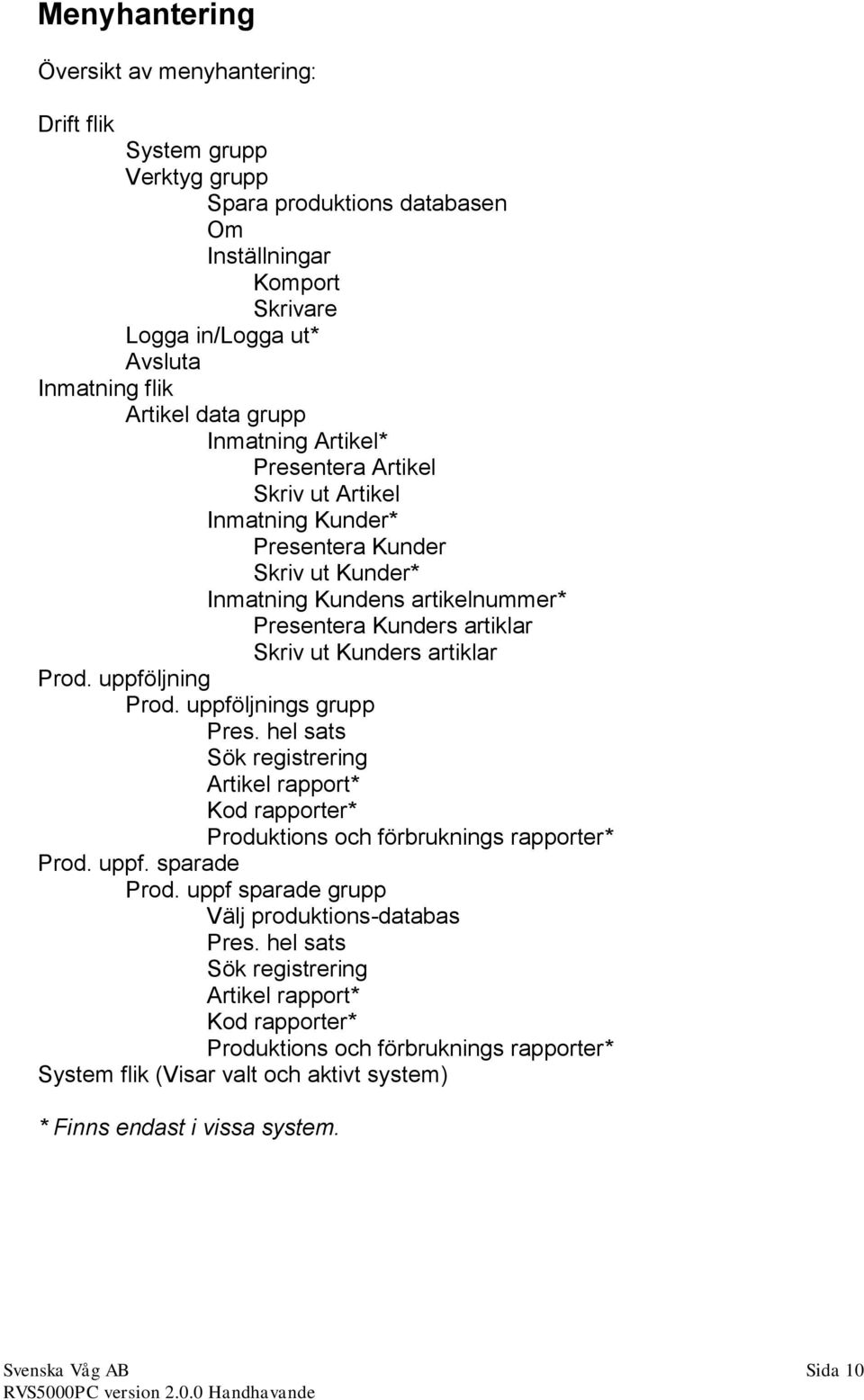

10 Menyhantering Översikt av menyhantering: Drift flik System grupp Verktyg grupp Spara produktions databasen Om Inställningar Komport Skrivare Logga in/logga ut* Avsluta Inmatning flik Artikel data grupp Inmatning Artikel* Presentera Artikel Skriv ut Artikel Inmatning Kunder* Presentera Kunder Skriv ut Kunder* Inmatning Kundens artikelnummer* Presentera Kunders artiklar Skriv ut Kunders artiklar Prod. uppföljning Prod. uppföljnings grupp Pres. hel sats Sök registrering Artikel rapport* Kod rapporter* Produktions och förbruknings rapporter* Prod. uppf. sparade Prod. uppf sparade grupp Välj produktions-databas Pres. hel sats Sök registrering Artikel rapport* Kod rapporter* Produktions och förbruknings rapporter* System flik (Visar valt och aktivt system) * Finns endast i vissa system. Sida 10

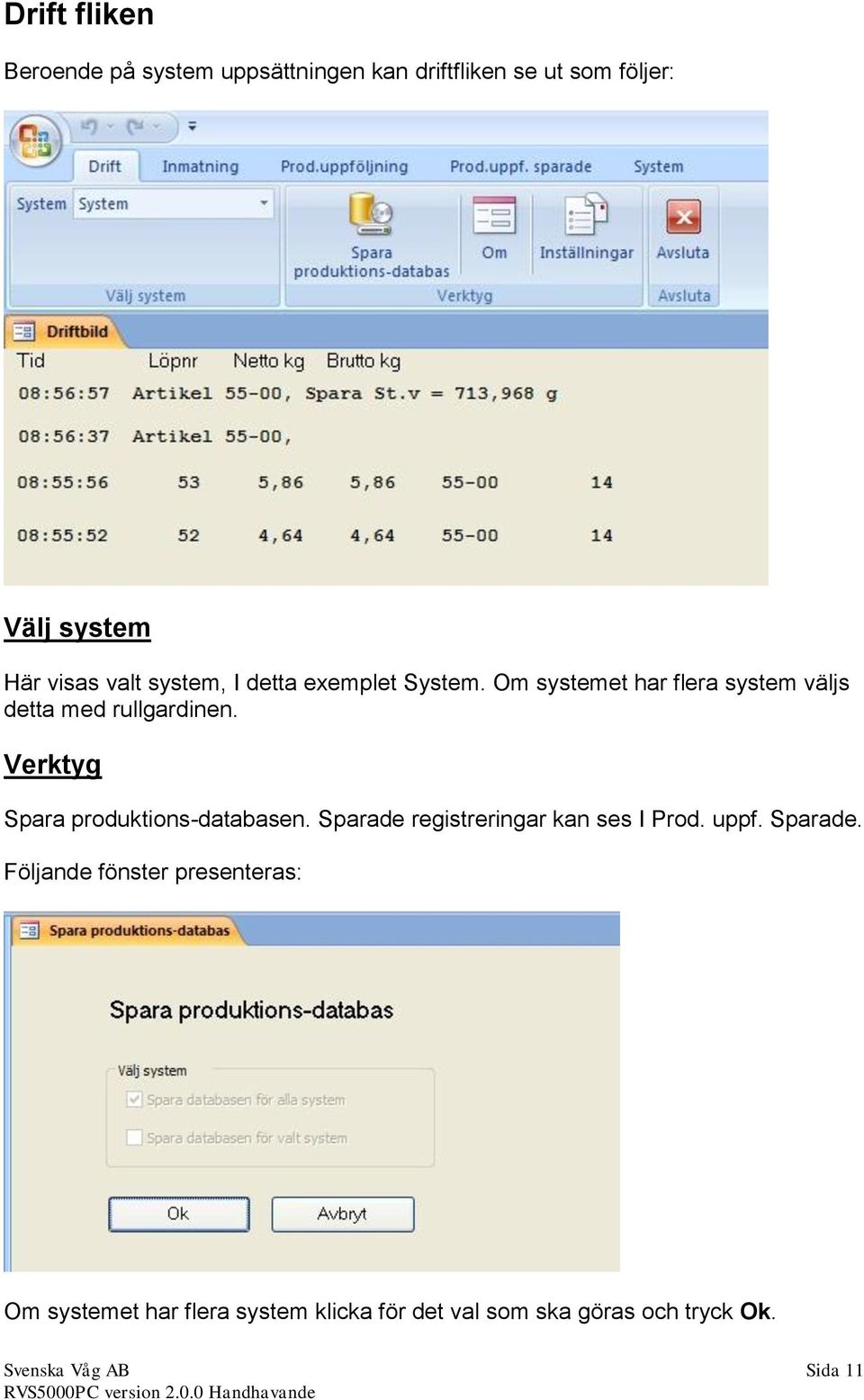

11 Drift fliken Beroende på system uppsättningen kan driftfliken se ut som följer: Välj system Här visas valt system, I detta exemplet System. Om systemet har flera system väljs detta med rullgardinen. Verktyg Spara produktions-databasen. Sparade registreringar kan ses I Prod. uppf. Sparade. Följande fönster presenteras: Om systemet har flera system klicka för det val som ska göras och tryck Ok. Sida 11

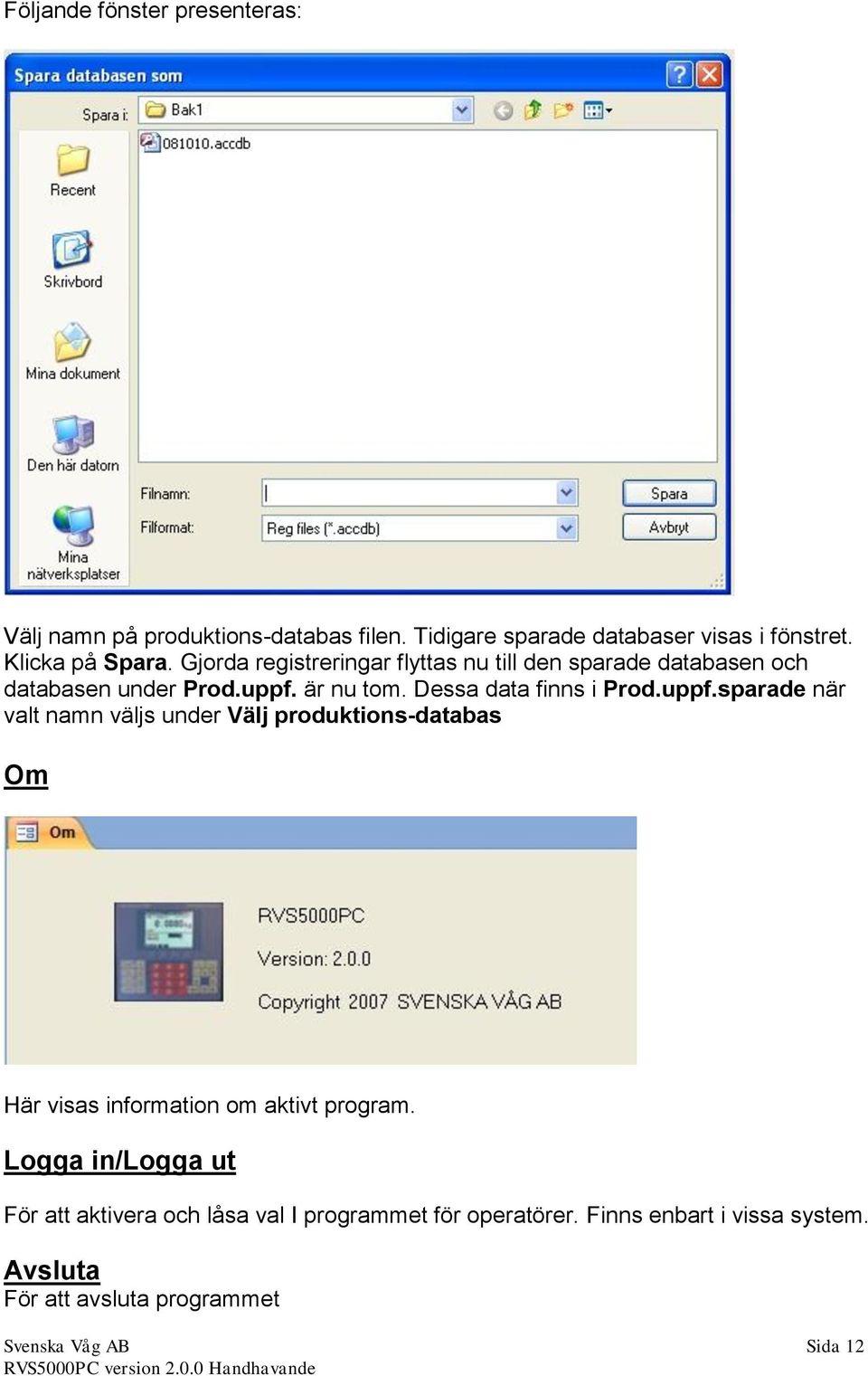

12 Följande fönster presenteras: Välj namn på produktions-databas filen. Tidigare sparade databaser visas i fönstret. Klicka på Spara. Gjorda registreringar flyttas nu till den sparade databasen och databasen under Prod.uppf. är nu tom. Dessa data finns i Prod.uppf.sparade när valt namn väljs under Välj produktions-databas Om Här visas information om aktivt program. Logga in/logga ut För att aktivera och låsa val I programmet för operatörer. Finns enbart i vissa system. Avsluta För att avsluta programmet Sida 12

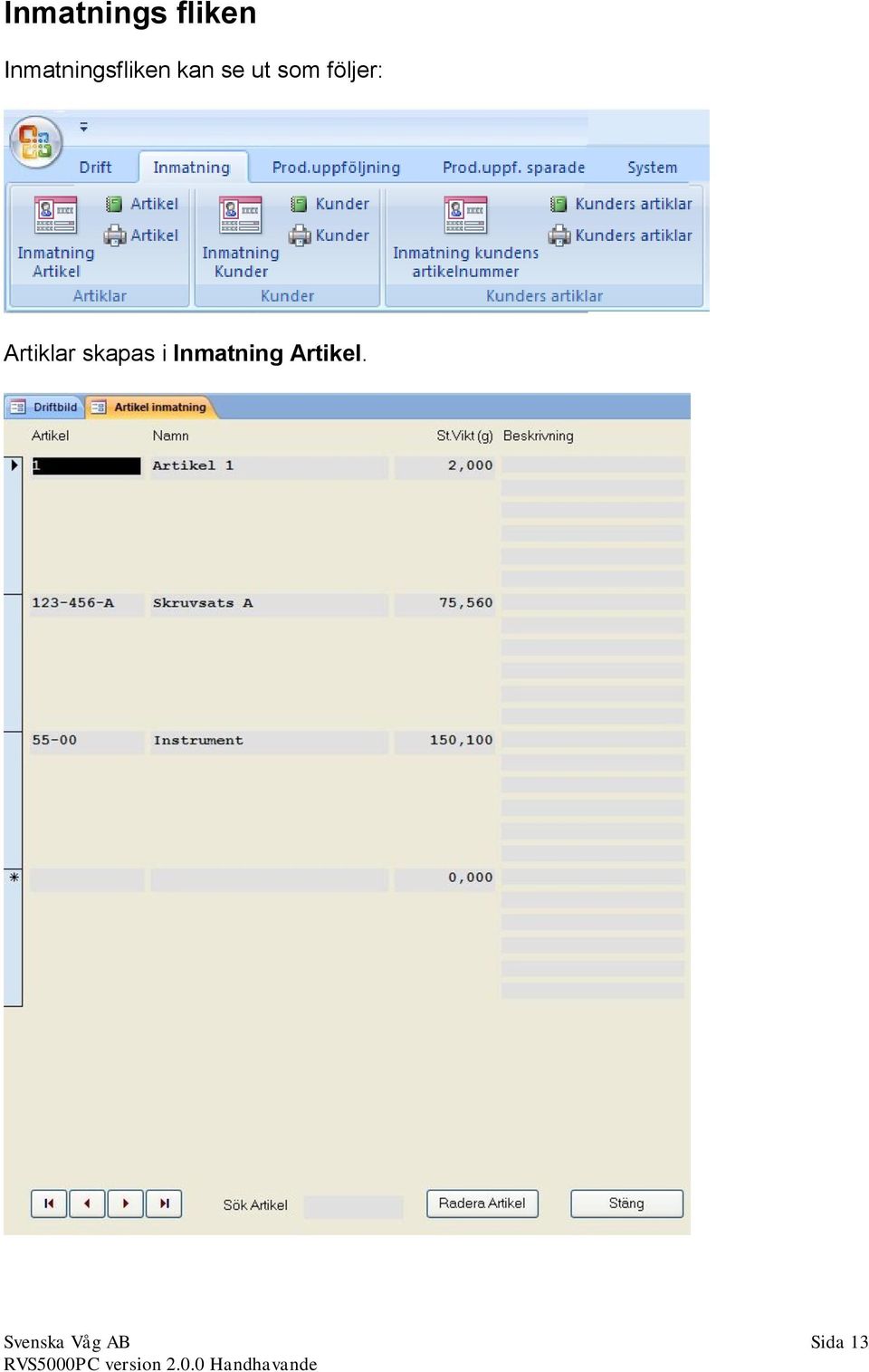

13 Inmatnings fliken Inmatningsfliken kan se ut som följer: Artiklar skapas i Inmatning Artikel. Sida 13

14 Rapporten för Artikel data ser ut som följer: Sida 14

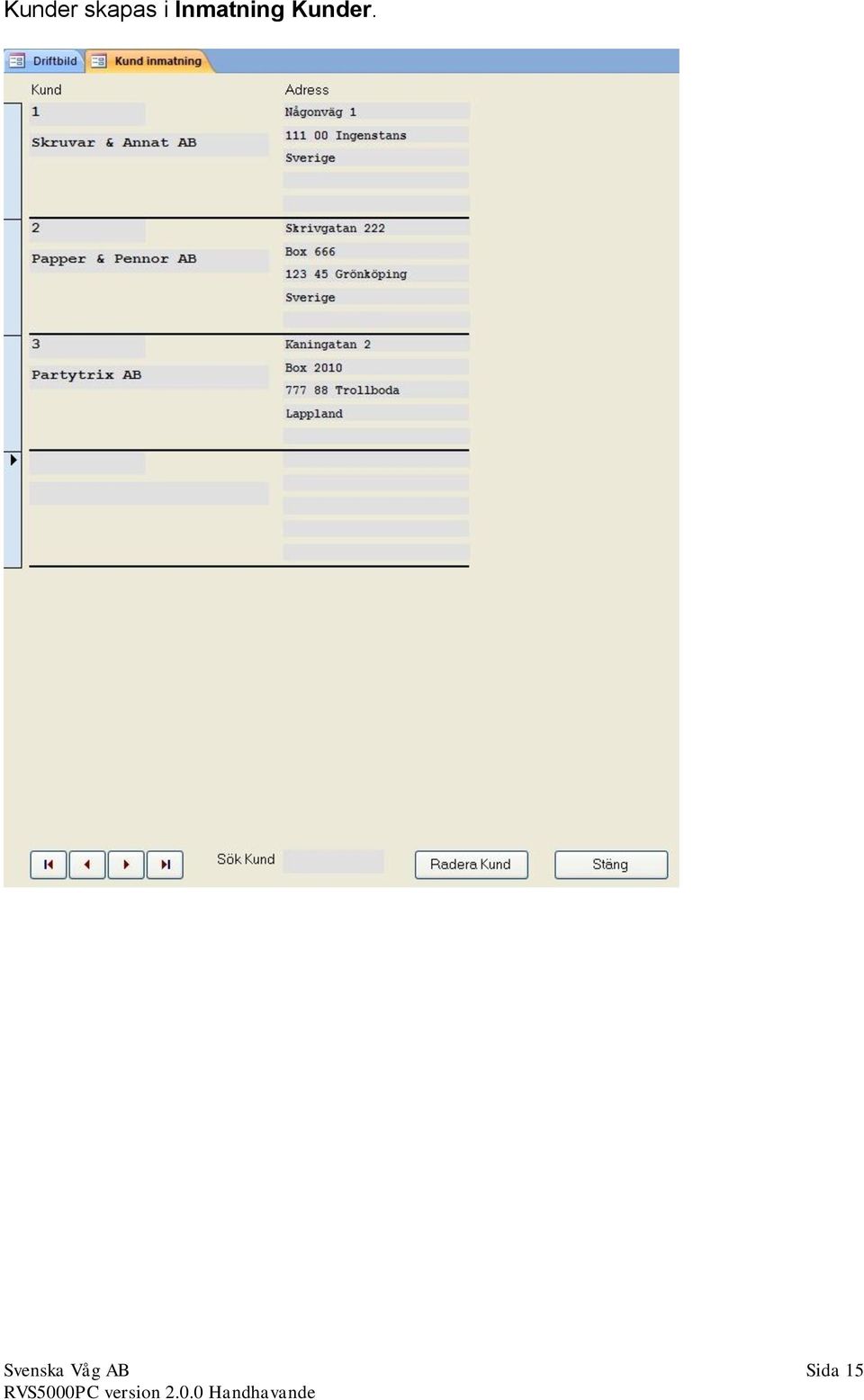

15 Kunder skapas i Inmatning Kunder. Sida 15

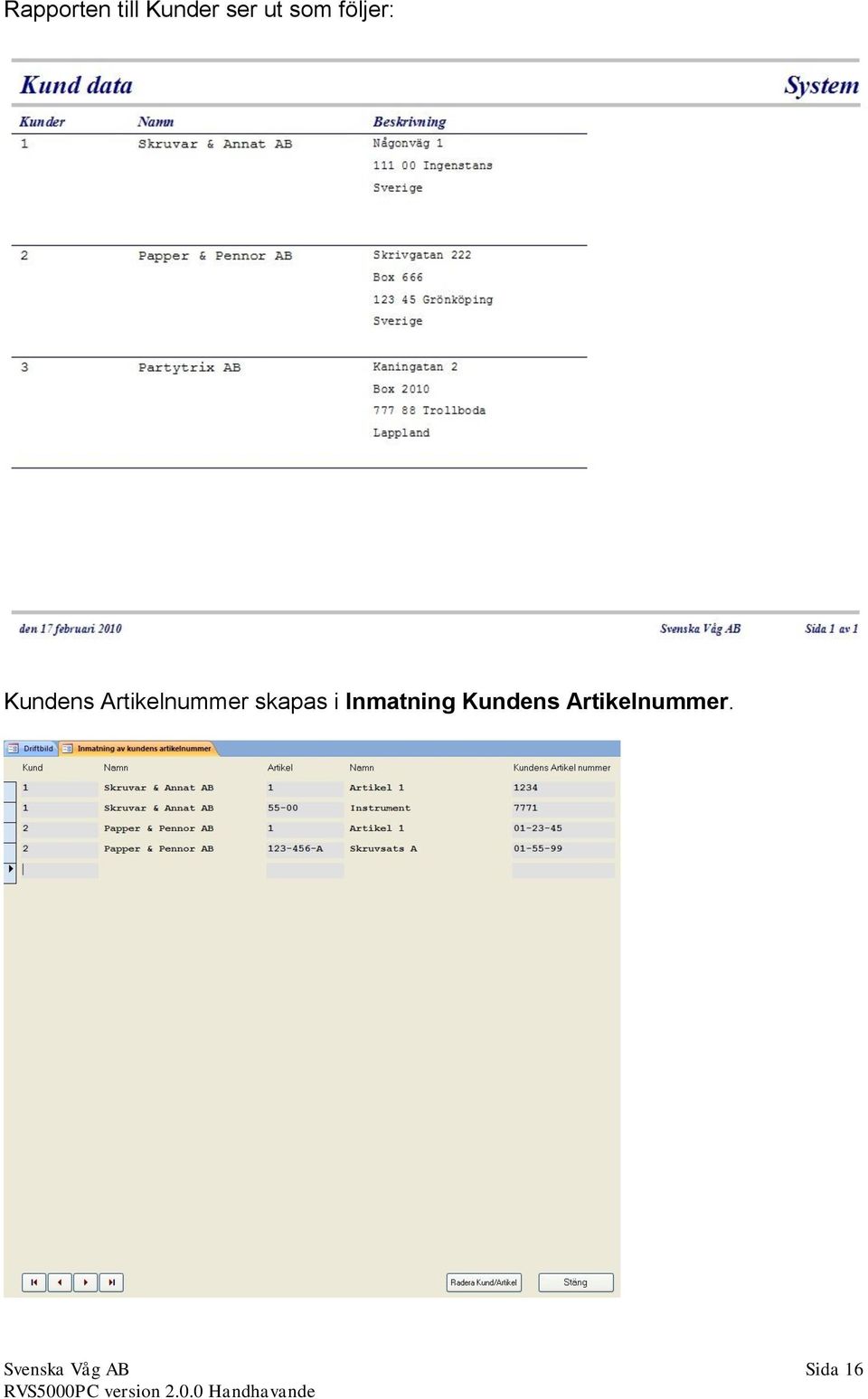

16 Rapporten till Kunder ser ut som följer: Kundens Artikelnummer skapas i Inmatning Kundens Artikelnummer. Sida 16

17 Rapporten för Kundens artikelnummer ser ut som följer: Prod. uppföljning Beroende på system inställningar kan Prod. uppföljning se ut på följande sätt: Här finns produktions rapporter Presentera hel sats, sök registreringar, sats rapporter osv. Sida 17

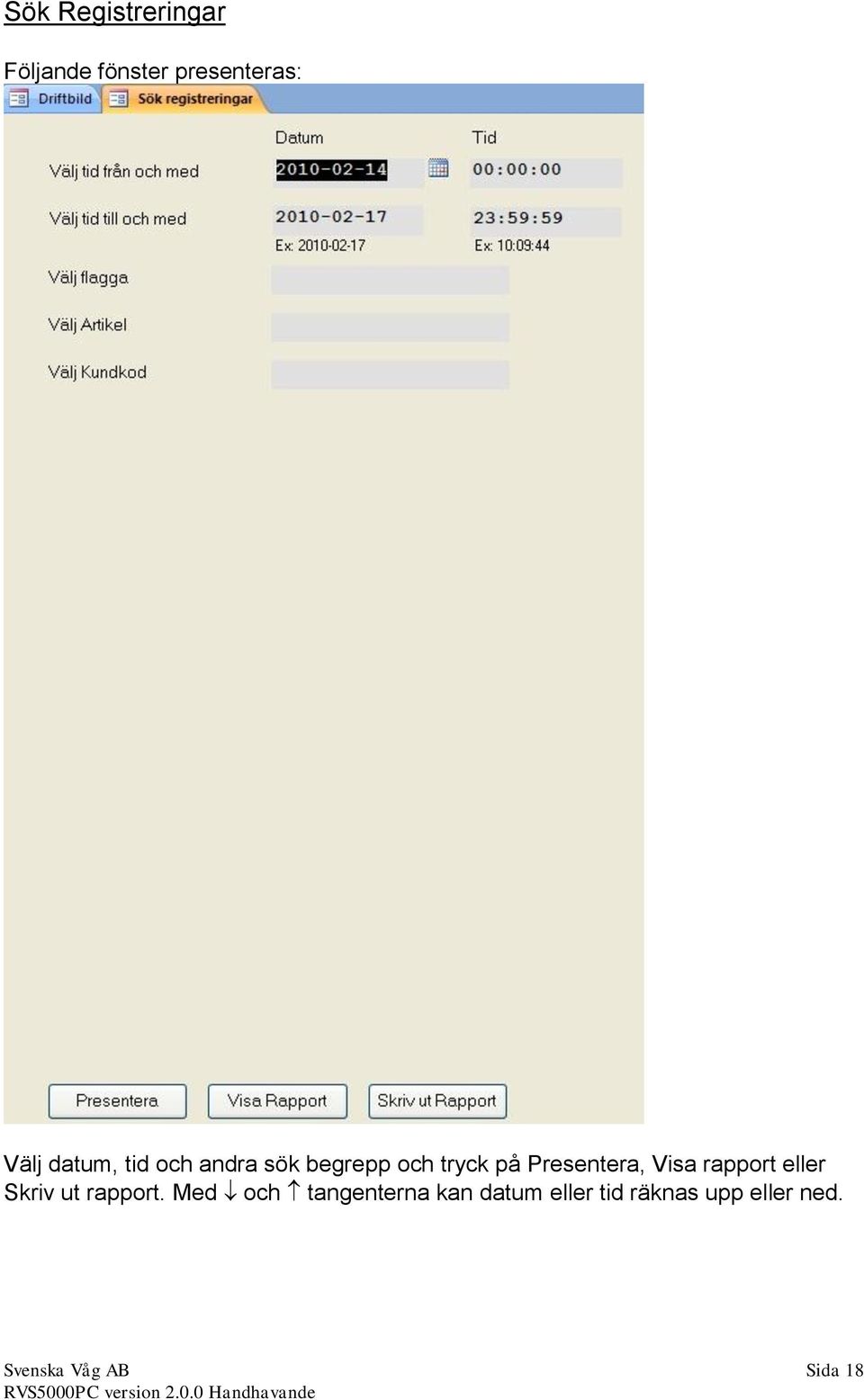

18 Sök Registreringar Följande fönster presenteras: Välj datum, tid och andra sök begrepp och tryck på Presentera, Visa rapport eller Skriv ut rapport. Med och tangenterna kan datum eller tid räknas upp eller ned. Sida 18

19 Presentera och följande fönster visas: Artikel rapport Följande fönster presenteras: Med och tangenterna kan datum eller tid räknas upp eller ned. Presentera och följande fönster visas: Sida 19

20 Löpnr rapport Följande fönster presenteras: Presentera och följande fönster visas: Sida 20

21 Sida 21

22 Pres/Skriv ut Kod nr rapport Denna funktion finns endast i vissa system. I detta fall är koden Kundkod. Sida 22

23 Prod. uppf. sparade flik Kan se ut som följer: Här kan samma typ av rapporter skapas som i Prod.uppföljning ovan. Enda skillnaden är att data hämtas från en sparad databas som sparats tidigare. Välj produktions-databas genom att klicka på Välj produktions-databas och följa instruktionerna. För att spara produktions-databas se Verktyg. Välj backup Följande fönster presenteras: Välj Backup - namn från föreslaget bibliotek. För övrigt se Prod.uppföljning ovan. Sida 23
