1 PKS5000PC Manual

2 Allmänt Välkommen till SVENSKA VÅGs datorprogram för plock kontroll på PC. PKS5000PC kan köras under XP och Windows 7. Windows XP eller Windows 7 (32 bit). Minimum hårdvarukrav är interminne på 2GB, processor 2GHz och minst 25GB ledigt minne på hårddisken. En kommunikations port (t ex. COM1 och COM2) för kommunikation med ett eller flera våginstrument. Minimum upplösning på skärmen är 1024 x 768. Rekommenderad minsta upplösning på skärminställning är 1024 x 768. Utskrifter av rapporter m.m. görs till skrivare via Windows drivrutiner. Programmet levereras på 1 st. cd - skiva. Programmet är skapat i Microsoft Access och alla data ligger i Access - databaser. Kördata som plocklistor, artiklar m.m. ligger i databasen FormDatax.accdb. Alla avrapporterade registreringar ligger i databasen Regdatax.accdb, där x anger systemnummer. Sparade registreringar läggs i underbiblioteket \Bakx med det namn som anges i Spara och nollställ produktions-databasen. Dessa sparade databaser är en kopiering av gjorda registreringar till en egen databas med eget namn. Backup av hela databasen inklusive program bör regelbundet göras av dataansvarig. VIKTIGT! PKS5000PC kommer default att installeras i C:\PKS5000PC\ mappen. Efter installation av PKS5000PC kör INSTALL_Sport_dll.BAT som finns i C:\ PKS5000PC\Files\ Sida 2

3 Installation av PKS5000PC Börja med att sätta i cd n. Klicka på Start -> Kör -> Bläddra. Välj INSTALL från cd n. I detta exemplet är cd n enhet D. Klicka på öppna. Klicka på Ok. Följande fönster visas. Sida 3

4 Stäng andra aktiva program och klicka på Next >. Nästa fönster presenteras är: Tryck Next > Sida 4

5 Välj Typical för standard installation eller Custom för anpassade inställningar. Klicka på Install för att installera programmen. Sida 5

6 Installationen fortskrider. RVS5000PC kommer att installera både RVS5000PC programmet och Access 2007 Runtime. När båda är klara visas följande meddelande. Sida 6

7 och Klicka Ok på båda. Innan PKS5000PC kan köras måste en kommunikations modul installeras. Öppna PKS5000PC/Files/ och dubelklicka på INSTALL_Sport_dll.BAT I Windows 7 miljö måste den köras som Administratör. Välj detta genom att högerklicka på filen. Efter installation ska följande visas. Sida 7

8 Start Klicka på Start -> Program -> PKS5000PC. Följande fönster presenteras: Kommunikation mellan PC och våginstrument visas i fälten Utdata och Indata. Om ingen kommunikation finns visas Time out i Indata. I drift visas de 9 senaste gjorda registreringarna på sidan. Om vald kommunikationsport redan används eller saknas vid uppstart ges meddelande om detta. För att byta port nummer tryck på Inställningar och följande meny och ny port kan väljas från följande fönster: Sida 8

9 Menyhantering Översikt av menyhantering: Drift flik System grupp Verktyg grupp Spara produktions databas Om Inställningar Kom port Skrivare Logga in/logga ut Avsluta Inmatnings flik Plocklista och artikel grupp Inmatning Plocklista Presentera Plocklista Skriv ut Plocklista Inmatning Artiklar Presentera Artiklar Skriv ut Artiklar Plocklista med ingående rader Artiklar ingående i plocklista Prod. uppföljning flik Prod. uppföljning grupp Pres. hel sats Sök registering Sats rapport Produktions och förbruknings rapport Prod. uppf. sparade flik Prod. uppf. sparade grupp Välj produktions-databas Pres. hel sats Sök registering Sats rapport Produktions och förbruknings rapport System flik (Visar valt system) * Finns endast i vissa system. Sida 9

10 Allmänt för alla rapporter: Fliken Print Preview blir synlig då en rapport är i visningsläge (Presentera). Från denna flik kan rapporten, skrivas ut, skrivare kan välja, osv. Drift fliken Drift fliken kan se ut enligt följande: Välj system Här visas valt system, I detta fallet System 1. om projektet har mer än ett system väljs systemet med rullgardinen. Verktyg Spara produktions-databasen Kopierar gjorda registreringar till en egen databas med namn som väljs nedan. Dessa registreringar kan sedan visas under menyn Prod.uppf. sparade. Först visas ett fönster enligt nedan. Om systemet innehåller flera system klicka för val, därefter klicka på Ok. Sedan visas följande fönster. Sida 10

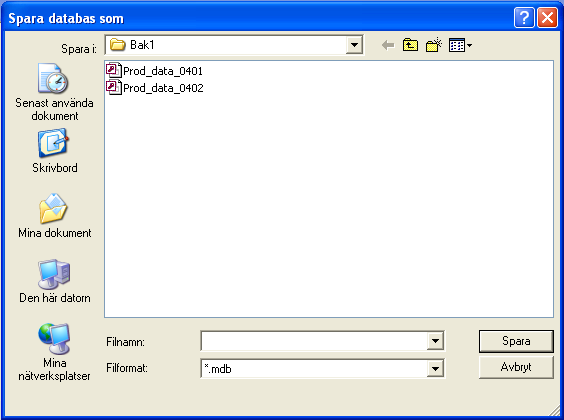

11 Välj namn på produktions-databas filen. Tidigare sparade databaser visas i fönstret. Klicka på Spara. Gjorda registreringar flyttas nu till den sparade databasen och databasen under Prod.uppföljning är nu tom. Dessa data finns i Prod.uppf.sparade när valt namn väljs under Välj produktions-databas Sida 11

12 Om Visar information om det aktiva programmet. Inställningar När knappen trycks visas följande För att ändra kom port skriv in nytt nummer i fältet. För att ändra skrivare från datorns standard skrivare till någon annan, välj i listan vid skrivare. Logga in/logga ut För att logga in eller logga ut ur systemet. Enbart tillgängligt i vissa system. Avsluta För att avsluta programmet. Sida 12

13 Inmatnings fliken Inmatnings fliken kan se ut enligt följande: Först skapas namn på artiklar och aktiviteter som ska användas i systemet. Detta görs under Inmatning Artiklar. Därefter kan plocklistorna, med ingående rader av artiklar och aktiviteter, skapas i Inmatning Plocklista. Inmatning Plocklista I detta fönster skapas plocklistorna. För att skapa en ny plocklista så skriver man in det nya list numret och trycker på enter knappen. Till varje plocklista kan även en kommentar skrivas. För att skapa ingående rader i plocklistan kan en artikel skrivas in eller klicka på Infoga rad, då erhålls en lista på inmatade artiklar i artikelregistret. Raden infogas före den rad markören står på. Artiklarna bör redan vara skapade när receptet matas in, se kapitel Artiklar nedan. Med tangenterna till höger kan plocklistor kopieras, raderas, skrivas ut etc. Sida 13

14 Tangenterna under Välj plockl. bläddrar mellan redan inmatade plocklistorna. Det går även att stega till en plocklista genom att skriva in Plocklistans nummer. Om inmatat Plocklista ej finns visas närmaste plocklista över. Artikelinmatning Här görs inmatning av artiklar och aktiviteter som ska finnas i plocklistorna. Skriv in Artikal och Namn. Välj Typ helst med hjälp av rullgardinsmenyn, då erhålls en lista på tillgängliga material och aktiviteter. Exempel på aktiviteter kan vara Töm, Kvittera, etc. Vilka Typer som visas beror på systemets behov och uppsättning. Beroende på Typ skiljer sig inmatningen något. Typ Räkna + Tk har inmatning i Styckevikt i gram samt Toleransvikt. Typ Räkna har inmatning i Styckevikt i gram samt Tolerans i antal. Typ läs streckk. saknar in matning. Typ Läs + Vikt har inmatning i Vikt i gram samt Toleransvikt. Typ Plock har inmatning i Vikt i gram samt Toleransvikt. En extra kod kan sättas för varje artikel som sedan loggas vid registrering (syns ej i bild och gäller endast vissa system). Denna kan användas för t.ex. spårbarhetsnummer eller lagerplats. I Plocklista och Artikel gruppen kan följande rapporter presenteras och skrivas ut: Artikel rapport Plocklistanamn rapport Plocklista med ingående rader rapport Artiklar ingående i plocklista rapport Sida 14

15 Presentera och Skriv ut Artiklar Presenterar eller skriver ut Artiklar. Presentera och Skriv ut Plocklist namn Presenterar eller skriver ut huvudinformationen för varje plocklista. Presentera och Skriv ut Plocklista med ingående rader Presenterar eller skriver ut huvudinformationen och alla ingående rader för valda plocklistor. Sida 15

16 Presentera och Skriv ut Artiklar ingående i Plocklistor Presenterar eller skriver ut i vilka plocklistor som olika artiklar ingår. Sida 16

17 Prod. uppföljning Prod.uppföljnings fliken kan se ut enligt följande: Här skapas rapporter för produktionsuppföljning. Utskrifter av körda satser, artikelförbrukning, Pres. hel sats Följande fönster visas: Bläddra mellan olika satser med pilarna. Sida 17

18 Sök Registrering Först visas ett fönster för urval av vilka registreringar som ska presenteras. Om t.ex. inmatning görs av Artikel Vit och Markering T, då presenteras alla registreringar för Artikel Blå med toleransfel ( T ). Här kan även urval göras på koder som t.ex. ordernr, adress. Detta är olika beroende på systemets uppsättning. Klicka på Presentera för att visa urval. Exemplet nedan visar urval under aktuell period. Sida 18

19 Välj löpnr för rapport presenteras med ifyllda värden (nr 23): Välj presentera eller skriv ut då erhålls följande rapport för sats 23: Sida 19

20 Pres/Skriv ut Sats rapport Denna funktion väljs när en rapport för ett känt satsnummer ska skrivas ut. Först frågas vilka satser som ska presenteras eller skrivas ut. Se bilden Välj löpnr för rapport ovan, därefter presenteras rapporten. Sida 20

21 Pres/Skriv ut Produktions- och förbrukningsrapport Först visas ett fönster för val av tidsperiod samt olika rapporter. Lämnas fält Från och med och Till och med tomt görs beräkning på alla registreringar. Ex. Artikelförbrukning, producerade plock: Sida 21

22 Sida 22

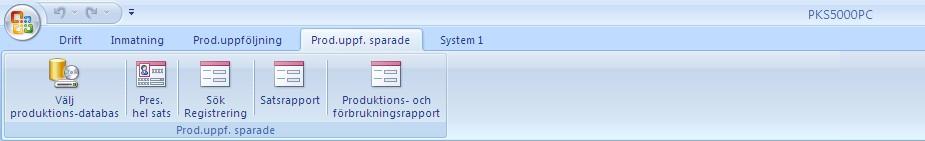

23 Prod. uppf. sparade Prod.uppf. sparade fliken kan se ut enligt följande: Här kan samma typ av rapporter skapas som i Prod.uppföljning ovan. Enda skillnaden är att data hämtas från en sparad databas som sparats tidigare. Välj produktions-databas genom att klicka på Välj produktions-databas och följa instruktionerna. För att spara produktions-databas se Underhåll ovan. Välj produktons-databas Följande fönster presenteras. Välj Backup - namn från föreslaget bibliotek. För övrigt se Prod.uppföljning ovan. Sida 23
