TERTEC Evolution. Den perfekta High-tech Antenn Högsta kvalitet mottagning Extrem väderbeständig Perfekt för svåra mottagningssituationer

Storlek: px

Starta visningen från sidan:

Download "TERTEC Evolution. Den perfekta High-tech Antenn Högsta kvalitet mottagning Extrem väderbeständig Perfekt för svåra mottagningssituationer"

Hanna Blomqvist
för 7 år sedan
Visningar:

1 Den perfekta High-tech Antenn Högsta kvalitet mottagning Extrem väderbeständig Perfekt för svåra mottagningssituationer

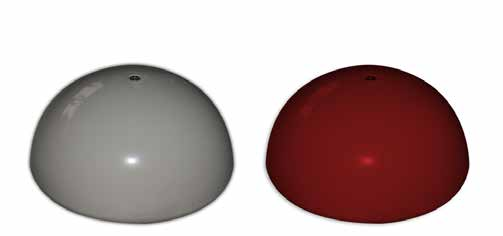

2 Hus antenn är speciellt utformad för hemmabruk. Den uppfyller alla krav för optimal mottagning av en antennsignal, oavsett om det är digital-tv, HD-TV, DVB-T, DVB-T2, DVB-T2 HD, UHF, VHF, FM, DAB och DAB+ radio. Den är utformad för att ta emot alla nya innovationer såsom HD TV-kanaler på FM-bandet och den nya DVB-T2 HD framtid. Våra antenner tillverkas endast med hjälp av material av högsta kvalitet och därför underhållsfri. Den är byggd för fientliga miljöer såsom saltvatten atmosfärer och extrema klimat. Det är UV-resistent och det har varit dubbelt belagd så elektroniken är väl skyddade. Hus antennen är den mest exklusiva och mest optimala lösningen av en komplett antennsystem för hela FM-spektrum. Antennen kommer i 2 färger: Röd och Vit 1

SÄKER mot strålning av 800 MHz-frekvenserna från 4G/LTE-nät. Ta emot både horisontellt och vertikalt och kan anslutas till 5 volt av mottagaren.

Antenn Fördelar Vi är den enda aktiva digital antenn som tar emot signalen både vertikalt och horisontellt Är helt säker i samband med 4G/LTE och

12/24 och 110/230 volt Antennerna kan drivas med 5 volt från mottagaren Inkapslad på Hus Antennen Antenn print beläggs två gånger för att vara

3 SÄKER mot strålning av 800 MHz-frekvenserna från 4G/LTE-nät. Ta emot både horisontellt och vertikalt och kan anslutas till 5 volt av mottagaren. 12/24/110/230 volts strömförsörjning med flera utgångar TV/Radiosignaler: DVB-T, DVB-T2, DVB-T2 HD, VHF, UHF, FM, DAB and DAB+ Radio. Antenn Fördelar Vi är den enda aktiva digital antenn som tar emot signalen både vertikalt och horisontellt Är helt säker i samband med 4G/LTE och TETRA-nät Inkluderar full signal banding till DVB-T, DVB-T2, DVB-T2 HD, VHF, UHF, FM, DAB och DAB+ Radio Varje paket innehåller strömförsörjningen till 12/24 och 110/230 volt Antennerna kan drivas med 5 volt från mottagaren Inkapslad på Hus Antennen Antenn print beläggs två gånger för att vara vattenavvisande Plast UV-beständig, plug & play så mycket lätt att installera! Alla komponenter skruvar är A4 rostfritt stål så att de är skyddade mot saltvatten Adapter gjord av POM (Polyoxymetylen) 2

Om du ändrar läge, bör du utföra en ny kanalsökning. De flesta digitalmottagare har antingen en extern mottagare låda eller redan är installerat i TV, radio eller uppspelningsenhet.

4 Important in the use of the Home Antenna. Hem-Antenn är utformad bipolär och mottar horisontella och vertikala FM-signaler. Oavsett var du är, hemma eller utomlands, med hemantennen du har en extremt hög kvalitet och högpresterande antenn med optimal mottagning egenskaper. Om du ändrar läge, bör du utföra en ny kanalsökning. De flesta digitalmottagare har antingen en extern mottagare låda eller redan är installerat i TV, radio eller uppspelningsenhet. Dessa har både en automatisk och manuell kanalsökning alternativ för att utföra kanalsökning. Har du problem i den automatiska sökningen av kanaler du kan växla till manuell sökning. Om du är på en plats med mycket dålig mottagning kan det vara nödvändigt att rotera antenn lite. Därefter är det rekommenderat att utföra en ny automatisk / manuell kanalsökning. Upprepa denna process tills du får sina kanaler utan störningar. 3

Strömförsörjning Strömförsörjningen är ansluten till 12/24 eller 110/230 volt om den är ansluten till 12/24 volt den svarta kabeln till - och

Kabeln från antennen är ansluten till ingången "ANT" med en F-kontakt.

Frekvensområde Digital Video Broadcasting DVB-T från 480 MHz till 790 MHz.

Digital Audio Broadcasting DAB och DAB+ 230 MHz, är en Europeisk Standard för digital radio som innebär att radion kan användas i de flesta

5 Strömförsörjning Strömförsörjningen är ansluten till 12/24 eller 110/230 volt om den är ansluten till 12/24 volt den svarta kabeln till - och den röda till +. Om båda 12/24 och 110/230 volt är ansluten nätaggregat kommer att föredra 110/230 volt som det första alternativet. Kabeln från antennen är ansluten till ingången "ANT" med en F-kontakt. Det finns två utgångar till TV / Radio, "TV1" och "TV2" dessa kan delas till mutiple utgångar, om så erfordras. Frekvensområde Digital Video Broadcasting DVB-T från 480 MHz till 790 MHz. DVB-T2 är en vidareutveckling DVB-T och ligger inom samma frekvensområde. Det är bara mer komprimeras så att kapaciteten ökas med 50%. Digital Audio Broadcasting DAB och DAB+ 230 MHz, är en Europeisk Standard för digital radio som innebär att radion kan användas i de flesta länder i Europa. FM analog radio 87,5 MHz till 108 MHz. TETRA 380,15 till 430 MHz och 390,15 till 430 MHz är en internationell standard där det är möjligt att kommunicera mellan olika MHz spektrum. Vår teknik klipper ut detta spektrum av kommunikation så det finns inga störningar. 4G/LTE säkert innebär att den är avskuren från 790 MHz och uppåt. 4

6 Teknisk specifikation 4G/LTE Hemantennen: 4G/LTE Säker: Ja TETRA Säker: Ja Bredd: 190 mm Höjd: 120 mm Färgval: Röd eller Vit Öppningsvinkel Hor.: 360 grader Öppningsvinkel Ver.: 180 grader Förstärkning: 28 db Brusfaktor: <3,0 db Max. Utgångsnivå: 108/104 dbμv Kanaler: DVB-T, DVB-T2, DVB-T2 HD, VHF, UHF, FM, DAB och DAB+ Band: BIV/V Impedans: 75 Ohm Vindlast: 5.5 N Frekvensområde DAB: Mhz Frekvensområde FM: 87,5-108Mhz Frekvensområde VHF: Mhz Frekvensområde UHF: Mhz Strömförbrukning: 50mA Strömförsörjning: 12/24/110/230 volt 5 Volt från mottagaren: Ja Anslutning: F-kontakt Elementer: 1+ st. 5

Monterings Adapter Monterings adaptern är gjord av POM. Adaptern är standard 40mm för hus fästen så att du kan fästa hemantennen enkelt och bekvämt på en 40mm stativ eller fäste.

POM kännetecknas av hög hållfasthet, hårdhet och styvhet över ett brett temperaturområde.

7 Monterings Adapter Monterings adaptern är gjord av POM. Adaptern är standard 40mm för hus fästen så att du kan fästa hemantennen enkelt och bekvämt på en 40mm stativ eller fäste. Polyoximetylen (förkortat POM), även Polyacetal, Polyformaldehyd eller enbart kallad Acetal är en hög molekylär termoplast. POM kännetecknas av hög hållfasthet, hårdhet och styvhet över ett brett temperaturområde. Den behåller sin höga seghet ned till - 40 C, har en hög nötnings beständighet, låg friktionskoefficient till en hög värmebeständighet, goda glidegenskaper, goda elektriska och dielektriska egenskaper och låg vattenabsorption och kan ersätta metaller i många fall. POM har en densitet av rho = 1,410-1,420 g / cm3 och lämplig för drifttemperaturer upp till 130 C. Hus antennfästen Antenn Väggfäste Antennväggmontering är i aluminium för hållbarhet och konstruerad av lätt, höghållfast aluminium. Antennmonteringen är konstruerat att monteras på en vägg tillhandahålla ett avstånd mellan antennen och väggen för att bidra till att förhindra mottagning svart fläck. Antenn Stativ Antenn stativet är i aluminium för hållbarhet och konstruerade av lätt, höghållfast aluminium. Antenn stativet är konstruerat för att monteras på ett tak som ger ett avstånd mellan antennen och taket för att hjälpa till att förhindra mottagning svart fläck. För alla hem antenner. Omfattar inte monteringsverktyg 6

8 För ytterligare information vänligen kontakta: GmbH Neustadt Flensburg Tyskland
