1

2 LC4T Installationsmanual

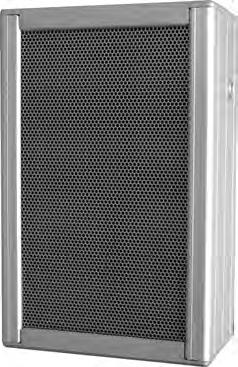

3 Tekniska data LC4T Känslighet 1W/1m: 92dB Effektlägen 100V: Systemtålighet låg-imp: 40W RMS Frekvensomfång användbart: 160Hz-12,5kHz Frekvensomfång enl. EN54: 400Hz-4kHz ±4,5dB Spridning: 120 x vågfrontshöjd: 20cm Spridning totalt: 120 x Max Max Typisk max. kastlängd: 10m IP-Klass: IP54 Högtalarelement: 4st ovala med c/c: 45mm Kabinett: Aluminium Färg: Natureloxerad aluminium Anslutning, brandklassad kabel: Fast ansluten 3m Temperaturområde inkl. kabel: -10 C C Temperaturområde exkl. kabel: -35 C C Mått HxBxD: 220mm x 140mm x 80 mm Vikt: 2,3 kg Effektlägen Blå COM (-) Brun 30 Watt Röd 20 Watt Grå 15 Watt Svart 6 Watt Vit 3 Watt Rekommenderade korrigeringar (Eq- inställningar) Högpass: 100Hz, 12dB/okt. Högpass för tal, utrop: 300Hz, 6dB/okt. Parametriskt filter: 4500Hz, +3dB, Q=0,4

4 Fästen för LC4T Fäste typ Beskrivning Mått fäste Mått kartong Vikt Bild Exempel Sida nr LC-VF Väggfäste vertikal montering av LC4 med 4-7 nedvinkling 200x50x12 190x130x80mm 1kg LC4-UB U-bygel för LC-4 vertikalt justerbar montering. 155x75x40 190x130x80mm 0,5kg LC-DUB Dubbelbygelfäste för horisontal/ vertikal montering av LC4 170x80x80 190x130x80mm 0,9kg LC-PMH LC-PMV Stolpfäste för horisontal montering av LC4 på Ø mm stolpe.två bultsatser medföljer för olika Ø Stolpfäste för vertikal montering av LC4 på Ø60-76 mm stolpe.två bultsatser medföljer för olika Ø 180x135x40 190x130x80mm 1kg 135x135x x130x80mm 1kg LC-PML LC-PMXL Stolpfäste horisontal eller vertikal montering av LC4 på Ø mm stolpe Stolpfäste horisontal eller vertikal montering av LC4 på Ø140 mm stolpe 150x150x70 190x190x75 0,8kg 150x180x30 190x190x75 0,8kg LC-VA 90 vinkelbeslag med två fästhål mot högtalaren 60x30x30 Påse 0,2kg LC-VE 90 vinkelfäste med ett fästhål mot högtalaren 46x32x26 Påse 0,2kg LC-KF1 Klusterfäste för montering 4x90 på mm rör.två bultsatser medföljer för olika diametrar. 190x130x80mm 0,8kg LC-FL1 Förlängninglänk 70mm 70x40 Påse 0,2kg LC-BS1 LC-BS2 LC-BS3 Bultsats M10x75+M10x vinklat vertikalmontage. Bultsats för montering av förlängningslänk M10x30 Bultsats M10x30 m nylonbricka för montering i högtalarens ryggskena 70x40 Påse 0,2kg 70x40 Påse 0,2kg

5 LC4T Fästen-Översikt Montering på LC4 Horisontalt LC4 Vertikalt Tillbehör Tillbehör Vägg 4-7 LC-VF Vägg justerbart 0-90 LC-DUB LC4-UB/LC-DUB LC-BS1 Tak justerbart 0-90 LC-DUB LC4-UB/LC-DUB Stolpe Ø 60-76mm 4-7 LC-PMV Stolpe Ø 60-76mm justerbart 0-90 LC-PMH KF1 LC-VA LC-BS3 Stolpe Ø mm LC-PML LC-PML Stolpe Ø mm justerbart 0-45 LC-PML LC-PML Stolpe Ø 140mm justerbart 0-45 LC-PMXL LC-PMXL Översikten beskriver de mest vanligt förekommande applikationerna. Flertalet av fästena i serien kan kombineras med varandra och ge ett stort antal varianter för att lösa knepiga monteringsituationer. Om det inte räcker kan Standard Audios tekniker ta fram speciallösningar. Klustermontering av flera vertikala enheter på rör Ø60-76mm med 90 delning Antal LC4 LC-KF1 LC-VA/LC-VE LC-FL1 LC-BS

6 Installationsanvisning för LC4T med fäste LC-VF 1. Montera väggfästet på avsedd plats med minst två diagonala fästpunkter, helst alla fyra. 2. Montera först brickan, sedan de två M10 muttrarna på både den långa och korta bulten. 3. Gänga in bultarna i väggfästet 6 hela varv, lång bult överst och den korta underst. 4. Sätt an muttern mot väggfäste med handkraft. 5. Montera högtalaren genom att föra in bultskallarna i det cirkulära hålet i högtalarens bakstycke med brickan utanför spåret. 6. Ställ in högtalarens höjd och dra åt muttrarna, först muttrarna mot högtalaren och därefter de mot väggfästet. 7. Lämpligt åtdragningsmoment c:a 20 Nm. 8. Justering av högtalarens vinkel kan göras genom att gänga ut/in bultarna i väggfästets gängor max 3 varv (efter att ha tagit loss högtalaren från bultarna) Väggfäste Högtalare M10DIN Spår i högtalarprofilen för Bult M10DIN Förpackningen innehåller: 1 Fäste LC-VF 1 M10x65 1 M10x75 4 M10 mutter 2 M10 bricka Vägg Monterat fäste Genomskärning

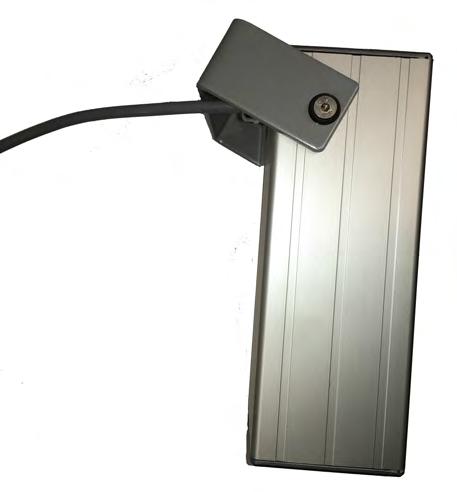

7 Installationsanvisning för LC4T med fäste LC4-UB 1. Montera bygeln på avsedd plats. 2. Montera därefter bygeln till högtalaren med de två M6 skruvarna och kragbrickan av nylon i gängorna inbyggda i högtalarens sidor. 3. Justera vinkeln och dra åt skruvarna. Lämpligt åtdragningsmoment 15 Nm. Förpackningen innehåller: 1 Bygelfäste 2 M6 skruvar 2 kragbrickor 2 nylonbrickor Monterat fäste

8 Installationsanvisning för LC4T med fäste LC-DUB 1. Montera ihop de två byglarna med M8 bultarna. Nordlockbrickorna skall sitta mellan byglarna. 2. Montera bygeln på avsedd plats. 3. Montera brickorna på M10 bultarna och sätt i bultarna i de yttre hålen i bygeln och därefter muttrarna. Vid väggmontage med horisontellt orienterad högtalare används endast en av M10 bultarna och då i bygelns centrumhål. För vertikalt montage 4-7 fordras bultsats LC-BS1. 4. Montera högtalaren genom att föra in bultskallarna i det cirkulära hålet i högtalarens bakstycke med brickan utanför spåret, dra därefter åt muttrarna. Lämpligt åtdragningsmoment är c:a 20Nm 5. Rikta högtalaren korrekt och dra därefter åt byglarnas låsbultar med c:a 20 Nm åtdragningsmoment. Förpackningen innehåller: 1 Dubbelt bygelfäste 2 M8 bultar med Nordlock 2 M8 muttrar 2 nylonbrickor 2 M10 bultar 2 M10 Muttrar Väggmontage vertikalt 0 Takmontage Väggmontage vertikalt 4-6 med bultsats för väggfäste LC-VF

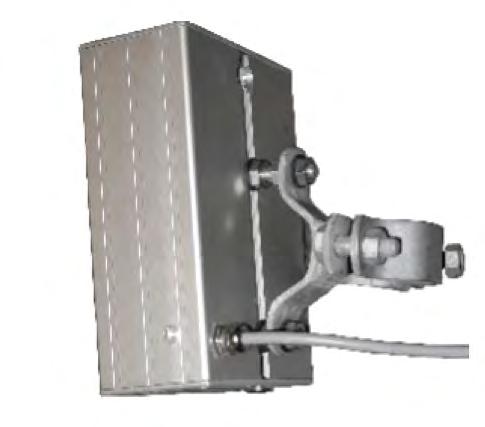

9 Installationsanvisning för LC4T med fäste LC-PMV Montera fästet på stolpen på korrekt höjd med de två M14 bultarna, åtdragningsmoment c:a 30 Nm. Montera först brickan, sedan de två M10 muttrarna på både den långa och korta M 10 bulten. Montera högtalaren genom att föra in bultskallarna i det cirkulära hålet i högtalarens bakstycke med brickan utanför spåret. Åtdragningsmoment c:a 20 Nm. Finjustering av högtalarens vinkel kan göras genom att gänga ut/in övre resp. undre muttrarna på fästbultarna. Förpackningen innehåller: 1 LC-PMV för 60-76mm stolpe 2 M14 bult 2 M14 mutter 1 M10x75 bult 1 M10x65 bult 6 M10 mutter 2 nylonbrickor Monterat fäste

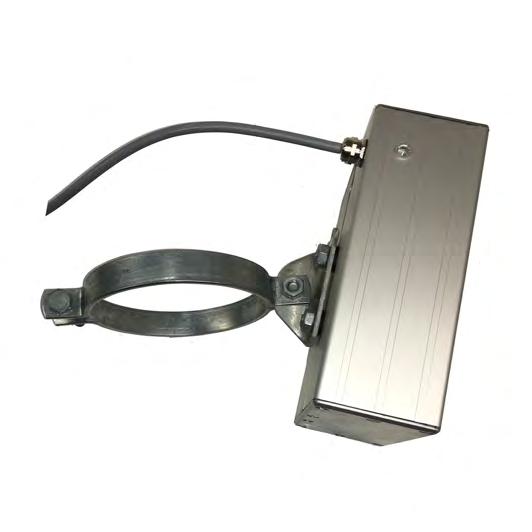

10 Installationsanvisning för LC4T med fäste LC-PMH 1. Montera fästet på stolpen med de två M 14 bultarna, åtdragningsmoment c:a 30 Nm 2. Montera den ställbara delen med en M14 bult och mutter. Moment 25Nm 3. Montera först brickan, sedan de två M10 muttrarna på M10 bultarna. 4. Montera högtalaren genom att föra in bultskallarna i det cirkulära hålet i högtalarens bakstycke med brickan utanför spåret, och dra åt muttrarna med 20 Nm åtdragningsmoment. Förpackningen innehåller: 1 LC-PMH för 60-76mm stolpe 3 M14 bult 3 M14 mutter 2 M10 bult 2 M10 mutter 2 nylonbrickor Monterat fäste

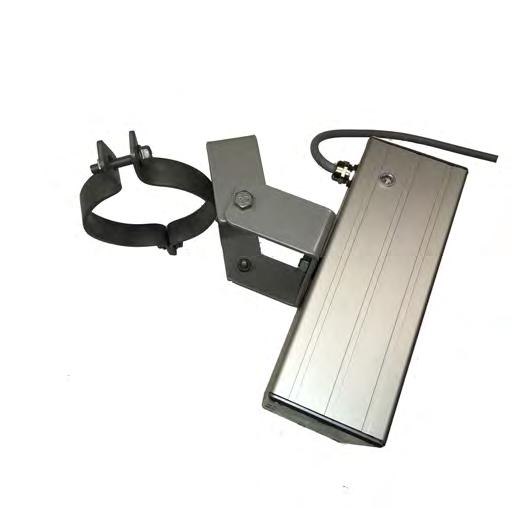

11 Installationsanvisning för LC4T med fäste LC-PML 1. Montera fästet på stolpen med de två M10 bultarna med 30 Nm åtdragningsmoment. 2. Montera först brickan, sedan de två M10 muttrarna på M10 bultarna. 3. Montera högtalaren genom att föra in M10 bultskallarna i det cirkulära hålet i högtalarens bakstycke med brickan utanför spåret och dra åt muttrarna med 20 Nm. För vertikalt montage används endast en M10 bult och 25Nm åtdragningsmoment. 4. Ställ in korrekt vinkel och dra åt bygelns två M8 bultar med c:a 20 Nm. Förpackningen innehåller: 1 LC-PMLför mm stolpe 2 M12 bult 2 M12 mutter 2 M10 bult 2 M10 mutter 2 nylonbrickor 2 M8 bult 2 M8 mutter 2 Nordlock låsbrickor Monterat fäste

12 Installationsanvisning för LC4T med fäste LC-PMXL 1. Montera stolpfästet på avsedd höjd och dra åt bultarna med c:a 25Nm. 2. Montera vinkelfästet på högtalaren med de två M10 bultarna. 3. Montera högtalaren på vinkelfästet genom att föra in M10 bultskallarna i det cirkulära hålet i högtalarens bakstycke med brickan utanför spåret och dra åt muttrarna med 20 Nm när korrekt vinkel inställts. 4. För horisontellt montage användes endast en M10 bult och 25Nm åtdragningsmoment. Förpackningen innehåller: 1 LC-PMXL för mm stolpe 2 M10x40 bult 2 M10 mutter 2 M10x25 bult 2 M10 mutter 2 nylonbrickor 1 Nordlock bricka 1 vinkelfäste Monterat fäste

13 Installationsanvisning för LC4T med fäste LC-KF1 Klusterfästet kan användas för stolpdiametrar mellan 60 och 76 mm och möjliggör montering av ett antal LC4T och/eller LC18 i 90 graders delning med olika nedvinkling och i flera nivåer. Ex. kan 1-4 LC18 sitta överst med liten nedvinkling och distribuera längre avstånd och sedan 1-4 LC4T monterade en nivå lägre och med brantare vinkel för att leverera en korrekt nivå i närfältet. För täckning av ytan direkt under klustret kan en LC4T användas riktad rakt nedåt. Applikationsmöjligheterna är omfattande och vid användande av många högtalare beräknas av Standard Audios tekniker, som kan leverera en färdig monteringslösning.
