Titan förråd. Monteringsinstruktioner för Titan förråd
|
|
- Karolina Jonasson
- för 8 år sedan
- Visningar:
Transkript
1 Titan förråd Monteringsinstruktioner för Titan förråd
2 Komponentlista Bilderna av komponenterna är bara en visuell vägledning och visas inte i rätt proportion Artikelnummer Artikelnamn Kvantitet Artikelnummer Artikelnamn Kvantitet 6x4 6x6 6x8 6x4 6x6 6x8 1 sockelprofil för fram och nedre takpanel baksida 2 sockelprofil för långsidor tätningsbricka vinkelbeslag nockplåt nedre hörnvinkel ändstycke för nockplåt tröskelplåt vindskiveprofil golvplåtregel valfritt (ej på täckplåt för dörrstolpe bild) 7 mittstolpe dörr övre hörnvinkel nedre gångjärn hörnstolpe övre gångjärn golvpanel valfritt (ej på bild) dörrstång takfotsprofil dörrhantag gavelprofil M5 bult dörrstolpe M5 mutter sidopanel Självgängande skruv frontpanel mm lång rostfri takplåtsskruv hörnpanelhållare rostfri låsmutter täcklock för rostfri bricka hörnpanelhållare 18 gavelpanel (ett par) x 20 mm extra lång bult dropp-plåt för dörr/gavel N/A täcklist för gavel Fönster 21 nockplåt undre fönsterpanel stödplåt för takpanel sidoram för fönster tätningslist (ej avbildad) z-ram övre takpanel hållare för nedre ram Trimetals policy utvecklas ständigt. Vi förbehåller oss rätten att ändra specifikationer som anges i detta dokument utan att vi påtar oss någon förpliktelse.
3 MONTERINGSINSTRUKTIONER FÖR FÖRRÅD LÄS INSTRUKTIONERNA INNAN DU PÅBÖRJAR MONTERINGEN AV FÖRRÅDET 1. Kontrollera förpackningens innehåll mot komponentlistan. 2. Läs instruktionerna noga. 3. Vi rekommenderar att du fäster förrådet i en betonggrund eller stenläggning. 4. Använd skyddshandskar för att undvika skador. 5. Monteringen av förrådet bör utföras av två personer. 6. Försiktighet måste iakttas vid placering av förråd i utsatta områden. Montera alltid fast förrådet i underlaget, lås dörren och var extra försiktig när dörren öppnas vid hård vind. VERKTYG SOM BEHÖVS Stor skruvmejsel. 10 mm fast nyckel. Stor stjärn-skruvmejsel. 8 mm fast nyckel. (Borrmaskin och fast nyckel för bult till markförankring). Delar som inte medföljer 4 x M8 bult för markförankring
4 FÖRBEREDELSE AV PLATSEN Vi rekommenderar att alla våra förråd placeras och fästs mot en betonggrund (4 eller 100 mm tjock ) eller mot en stenläggning. NÖDVÄNDIGT BASOMRÅDE 6 x 4 fot = 1900 mm brett x 1500 mm långt 6 x 6 fot = 1900 mm brett x 1900 mm långt 6 x 8 fot = 1900 mm brett x 2550 mm långt För att monteringen ska bli enklare, låt det vara 900 mm fritt utrymme runt förrådet där det inte finns något hinder i vägen. OBS!- GRUNDEN AV BETONG ELLER STENLÄGGNING MÅSTE VARA PLAN OCH JÄMN Diagonalerna ska vara lika långa Alla golv (10) levereras i två delar och ska monteras när förrådet är klart Sidovy av golvmontering FÖRRÅDETS GOLVSTORLEKAR Golv ingår ej i grundsats. Det kan beställas som tillbehör. Förrådets storlek Total golvyta Del 1 storlek Del 2 storlek 6 x 4ft 1900 x 1500mm 1760 x 1314mm 1760 x 682mm 1760 x 632mm 6 x 6ft 1900 x 1900mm 1760 x 1756mm 1760 x 1219mm 1760 x 537mm 6 x 8ft 1900 x 2550mm 1760 x 2370mm 1760 x 1219mm 1760 x 1154mm
5 MONTERING AV SOCKEL 1a Identifiera sockelkomponenterna artikelnummer (1) (2) (3) och (4), även M5 bultar artikelnummer (36). 1b PLACERA ALLA KOMPONENTER NÄRA DEN PLATS SOM HAR FÖRBERETTS. 1c Fäst ett vinkelbeslag (3) i varje ände av de två sockelprofilerna för fram och baksida (1) med M5 x 12 bultar enligt figur 2. 1d Fäst långsidornas sockelprofiler i sockelprofilerna för fram- och baksidorna så att de bildar en kvadrat. 1e Placera sockeln på den förberedda platsen och fäst de 4 hörnvinklarna (4) i varje hörn, enligt figur 3. 1f 1g Kontrollera sockelns diagonaler så att den är kvadratisk, enligt figur 1 och dra åt alla bultar. Figur 4 visar den färdiga sockeln med de fyra golvstöden (tillval) på plats. Vi rekommenderar att du förankrar sockeln på plats med M8 bult (medföljer ej) fästa genom hörnvinklarna (4). tillval
6 MONTERING AV STOMME 2a 2b Välj de fyra hörnstolparna (9), och fäst mot den övre delen av varje stolpe en av de fyra övre hörnvinklarna (8) enligt figur 5, med M5 bultar (36) och muttrar (37). DRA INTE ÅT. Ställ hörnstolparna upprätt med hörnvinkeln överst. Placera den nedre delen av hörnstolpen över sockeln och fäst i läge med två skruvar (38) enligt figur 6. UPPREPA detta förfarande för alla fyra hörnen. 2c 2d 2e 2f Tag fram de två takfotsprofilerna (11) och placera dem intill vardera långsidan av sockeln. Tag sedan fram de två gavelprofilerna (12) och placera en på vardera kortsidan av sockeln. Fäst takfotsprofilen (11) mot den övre sidan av hörnstolpen, varje ände vilar på den övre delen av hörnvinkeln. använd M5 bultar (36) och muttrar (37), enligt figur 7. Upprepa för den andra sidan också. Fäst en gavelprofil(12) överst på de bakre hörnstolparna. Gavelprofilen(12) ligger över takfotsprofilerna (11) och fästs på plats med M5 bultar (36) och muttrar (37), enligt figur 7. Upprepa detta förfarande för förrådets framsida. Fäst de tre mittstolparna (7) mot sockeln, en på varje sida och en i baksidan, med två skruvar (38) på varje, som visas i figur 8, och fäst mot takfotsprofilen (11) överst på de två sidorna av förrådet och mot det främre/bakre gavelprofilen på förrådets baksida, enligt figur 9, med M5 bultar (36) och muttrar (37). 6 x 4 förrådet har bara en mittstolpe (7) som monteras på förrådets baksida. 6 x 6 förrådet har mittstolpar (7) enligt denna beskrivning 6 x 8 förrådet har fem mittstolpar (7). Två monteras på varje långsida och en på förrådets baksida. 2g Fäst de två dörrstolparna (13) mot förrådets framsida enligt figur 10. Den nedre delen fästs med skruvarna (38) och den övre delen fästs med M5 bultar (36) och muttrar (37).
7 BEKLÄDNAD 3a 3b 3c 3d 3e Tag en sidopanel (14) och starta uppifrån på förrådet, skruva fast panelen mot hörn- stolparna enligt figur 11 och 12. Nästa panel skjuts på plats och hänger på den första panelens nedre del och fästs mot hörnstolparna med skruvar (38). Montera den nedersta panelen på samma sätt. Den nedersta panelen kan sedan skruvas fast i sockeln enligt figur 13. Både långsidorna och baksidan monteras på samma sätt. När sidorna är beklädda, fästs mitten av panelerna mot mittstolpen (7) med en självgängande skruv (38). Fäst alla paneler mot panelen precis ovanför med takplåtsskruvar (39), muttrar (40) och brickor (41) i rostfritt stål som förs in från utsidan i mitten av varje panel, enligt figur 12a. Två per panel. OBS! Innan framsidan får sin beklädnad måste du bestämma vilken sida om dörren fönstret skall vara. Montera bara två paneler på sidan med fönstret. Starta med den mellersta panelen och ta sedan den nedre panelen. Bekläd nu den andra sidan av dörröppningen med de tre återstående panelerna. Inga frontpaneler har fästhål i centrum. FORTSÄTT NU MED SEKTION 8 PÅ SIDA 11 FÖR INSTRUKTIONER OM HUR FÖNSTRET SKALL MONTERAS. 3f 3g 3h Välj de fyra hörnpanelhållarna (16). Klistra fast de självhäftande tätningslisterna (23) längs hela längden på alla fyra panelhållarna enligt figur 14. Fäst hörnpanelhållarna (16) mot varje hörn i förrådet med M5 x 20 mm extra lång bult/mutter (42) enligt figur 14a. Observera att läget av bultarna alterneras från sida till sida längs med hörnpanelhållarens längd. Välj ut de fyra täcklocken för hörnpanelhållarna (17) och skjut dem i rätt position på de fyra hörnen, enligt figurerna 15 och 15a. Tätningslist.
8 GAVELMONTERING 4a Tag fram båda uppsättningarna gavelpaneler (18), dropp-plåtar för dörr/gavel (19) och de två täcklisterna för gavel (20). Placera sedan en dropp-plåt för dörr/gavel (19) över gavelprofilen på förrådets framsida. Fäst ett par monterade gavelpaneler (18) löst mot den främre gavelprofilen (12) med M5 bultar (36) och muttrar (37) som visas i figur 16 och 17. Se till att dropp-plåten för dörr/gavel (19) är inklämd mellan gaveln och gavelprofilen (12). Montera därefter täcklisten (20) mellan de två gavelpanelerna (18) och fäst med M5 bultar (36) och muttrar (37). Gavlarnas nedre del kan nu fästas mot gavelprofilen (12) enligt figurerna 17. 4b Upprepa monteringen (4a) för den bakre gaveln. MONTERING AV TAK 5a Placera den undre nockplåten (21) över de två gavlarna och fäst med två M5 bultar (36) och muttrar (37) i varje ände, enligt figur 18. Lägg stödplåtarna för takpanelen (22) på plats enligt figur 18a. OBS! Förråd 6 x 4 och 6 x 6 har en stödplåt per sida, förråd 6 x 8 har två stödplåtar per sida. Fäst en ände av stödplåten mot den undre nockprofilen (21) med M5 bultar (36) och muttrar (37). Skruva inte fast stödplåten i nederkant mot takfotsprofilen (11).
9 MONTERING AV TAK FORTSÄTTNING 5b Lägg den nedre takpanelen (25) på plats så att den vilar på gavlarna och stödplåten.. Se figur 19. Fäst den nedre delen av panelen i varje ände med en rostfri bult (39) och mutter (37) med en tätningsbricka (26) påmonterad enligt figur 19a. OBS! Det är viktigt att använda tätningsbrickor (26) för alla takinfästningar. 5c 5d 5e 5f 5g 5h Lägg den övre takpanelen (24) på plats så att den vilar på den undre nockplåten (21), gavlarna, stödplåtarna och den nedre takpanelen (25) Takpanelerna skall överlappa varandra med en hel korrugering. Se figur 19. Fäst den övre panelen i gavlarna och den undre nockplåten (endast i de övre hålen) med rostfri bult (39) och mutter (37) med en tätningsbricka (26) påmonterad enligt figur 19a. Upprepa 5b och 5 c för montage av takpaneler på förrådets andra sida. fäst taket med rostfria muttrar och bultar (37) (39) med tätningsbrickor (26) påmonterade. Montera tätningslist (23) längs insidan av hela vindskiveprofilen (29) enligt figur 21. Montera vindskiveprofilerna på takets främre kortsida enligt figur 20. Använd skruv (39) och bult (37). Placera nockplåten (27) på plats överst på de två över takpanelerna. Sätt ändstycke för nockplåt (28) på plats mot vindskiveprofilen och skruva fast den mot nockprofilen med rostfria muttrar och bultar (37) (39) enligt figur 21. Upprepra 5f och 5g för förrådets bakre sida. Tätningslist
10 MONTERING AV DÖRR OCH DÖRRÖPPNING 6a Välj de två täckplåtarna för dörrstolparna (30) och skjut på en på den vänstra dörrstolpen och en på den högra enligt figur 22. Fäst på plats inifrån förrådet med tre skruvar (38). 6b Montera tröskelplåten (5) mot sockeln enligt figur 23. Använd två självgängande skruvar (38) 6c Lägg försiktigt dörren (31) på en plan yta. Fäst det övre gångjärnet (33) mot dörren med två rostfria bultar enligt figur 24. 6d Fäst det nedre gångjärnet (32) mot dörrens nederdel med bultar (39) enligt figur 25. 6f Lyft upp dörren och placera det nedre gångjärnets ledpunkt i hålet i sockeln intill dörrstolpen. Håll dörren upprätt och öppen, skjut det övre gångjärnet under gavelprofilens och fäst fästbultarna (39), enligt figurerna 24 och 25. OBSERVERA! Man kan justera gångjärnen så att mellanrummet mellan dörren och ramen är lika stort hela vägen.

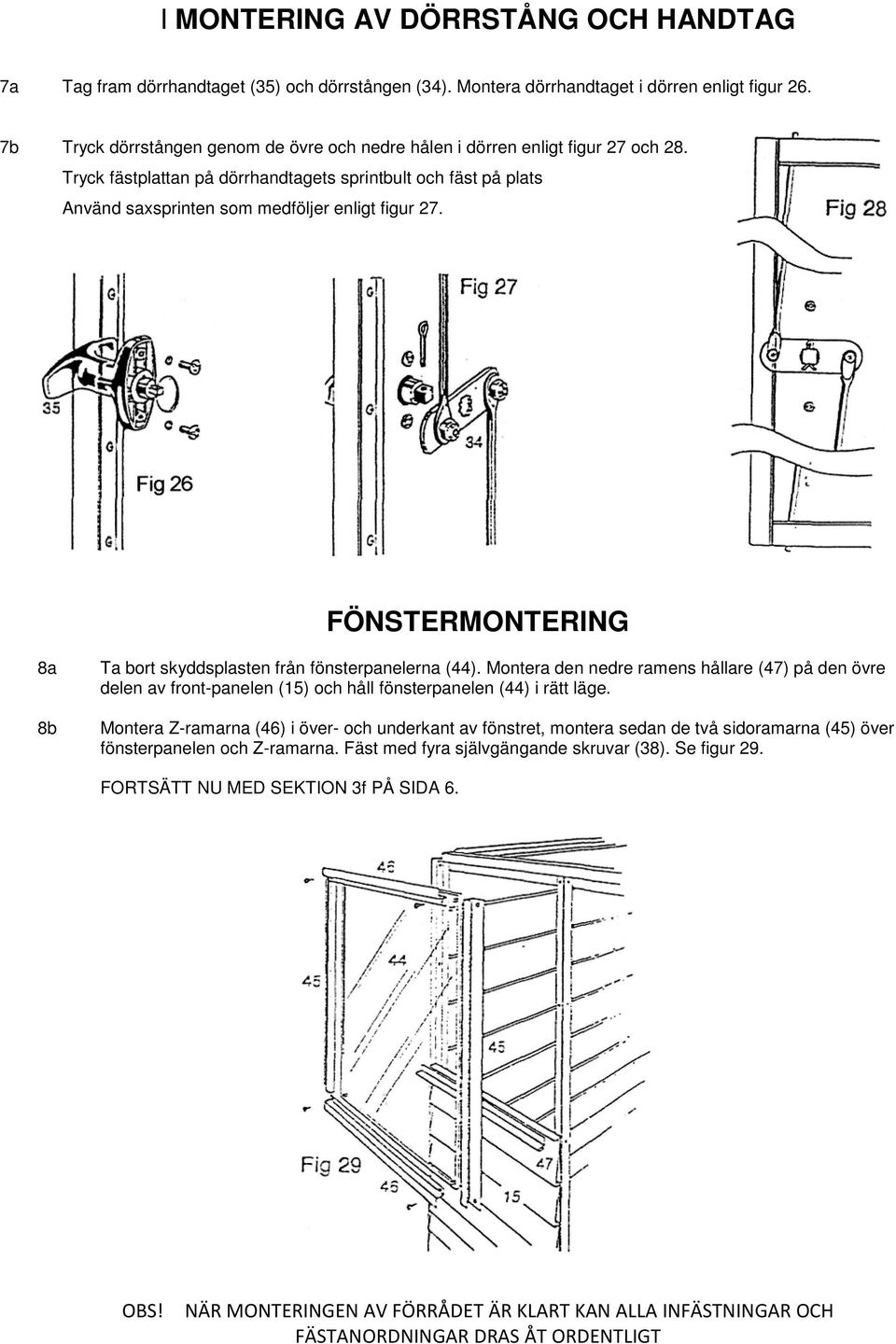

11 I MONTERING AV DÖRRSTÅNG OCH HANDTAG 7a Tag fram dörrhandtaget (35) och dörrstången (34). Montera dörrhandtaget i dörren enligt figur 26. 7b Tryck dörrstången genom de övre och nedre hålen i dörren enligt figur 27 och 28. Tryck fästplattan på dörrhandtagets sprintbult och fäst på plats Använd saxsprinten som medföljer enligt figur 27. FÖNSTERMONTERING 8a 8b Ta bort skyddsplasten från fönsterpanelerna (44). Montera den nedre ramens hållare (47) på den övre delen av front-panelen (15) och håll fönsterpanelen (44) i rätt läge. Montera Z-ramarna (46) i över- och underkant av fönstret, montera sedan de två sidoramarna (45) över fönsterpanelen och Z-ramarna. Fäst med fyra självgängande skruvar (38). Se figur 29. FORTSÄTT NU MED SEKTION 3f PÅ SIDA 6. OBS! NÄR MONTERINGEN AV FÖRRÅDET ÄR KLART KAN ALLA INFÄSTNINGAR OCH FÄSTANORDNINGAR DRAS ÅT ORDENTLIGT
12
Titan förråd. Monteringsinstruktioner för Titan förråd. Ca 8 x 10 fot = 2550 x 3140 mm
Titan förråd Monteringsinstruktioner för Titan förråd Ca 8 x 10 fot = 2550 x 3140 mm Komponentlista 7 9 16 42 43 17 30 13 Bilderna av komponenterna är bara en visuell vägledning och visas inte i rätt proportion
