MONTERINGSANVISNING. Basta väderskydd Beklädnad: Liggande träspaljé Låg och Hög gavel Tak: Sedum och Plåt
|
|
- Stig Lindberg
- för 8 år sedan
- Visningar:
Transkript
1 MONTERINGSANVISNING Basta väderskydd Beklädnad: Liggande träspaljé Låg och Hög gavel Tak: Sedum och Plåt
2 INNEHÅLLSFÖRTECKNING VERKTYG VERKTYG Blocknyckel ( Fast nyckel) nr: 13, 16 och 17. MOTTAGNING... 2 FÖRBEREDELSER... 3 Borrmaskin GRUNDPLAN... 4 Grundplan 8 platser 4.1 Grundplan 16 platser 4.2 Grundplan 24 platser 4.3 MONTERING... 5 Beklädnad 5.1 Takrör 5.2 Takbågar 5.3 Plåttak 5.4 Sedumtak 5.5 Sedumtak 5.6 Skyddslist 5.7 RITNINGAR... 6 Hög Gavel 6.1 Låg Gavel 6.2 Framsida 6.3 Baksida 8 platser 6.4 Baksida 16 platser 6.5 Baksida 24 platser 6.6 SKÖTSELRÅD... 7 KONTAKT... 8 Skruvdragare bitssats och magnethylsa Slagborrmaskin Slagborr Ø 10 mm. Popnittång Hammare Till expander Bågfil
3 2. MOTTAGNING Väderskydd Basta levereras på flera emballerade pallar. Truck behövs vid lossning.
4 3. FÖRBEREDELSER Placera ut framstolparna vid respektive plats för enklare montering. ( Se bild nedan). Lägg ut gavlar och baksida så att de är lät ta att bära fram då monteringen börjar. Tänk på att inte skava takets plåt, väldigt lätt gjort då de ligger i samma hög.
5 4. GRUNDPLAN C/C mått på socklarna 3000 mm. Diagonalt mått 3585 mm. Längd på sockel 2300 mm. Basta har samma grundplan till alla storlekar och varianter av garage. Se även bifogad ritning. (4.1). OBS: Bilden visar ovanpåliggande socklar för limning. Socklar för nedschaktning ska vara jämns med markytan.
6 4.1 GRUNDPLAN 8 PLATSER TAKLINJER 2600 C/C3000 TAKLINJER 3720 Konstruerad Av Ritad Av Skapad Datum Godkänd Av ÅKE PETER Generell Tolerans Skala E Ägare Titel / Benämning BASTA GRUNDPLAN 1 SEKTION Adress: PL 2010, Blidsberg Telefonnummer: , Fax E-post: info@blidsbergs.se, Artikel Nr Rev Blad 1 (1)
7 4.2 GRUNDPLAN 16 PLATSER TAKLINJER 2600 C/C3000 C/C3000 TAKLINJER 6720 Konstruerad Av Ritad Av Skapad Datum Godkänd Av ÅKE PETER Generell Tolerans Skala E Ägare Titel / Benämning BASTA GRUNDPLAN 2 SEKTIONER Adress: PL 2010, Blidsberg Telefonnummer: , Fax E-post: info@blidsbergs.se, Artikel Nr Rev Blad 1 (1)
8 4.3 GRUNDPLAN 24 PLATSER TAKLINJER 2600 C/C3000 C/C3000 C/C3000 TAKLINJER 9720

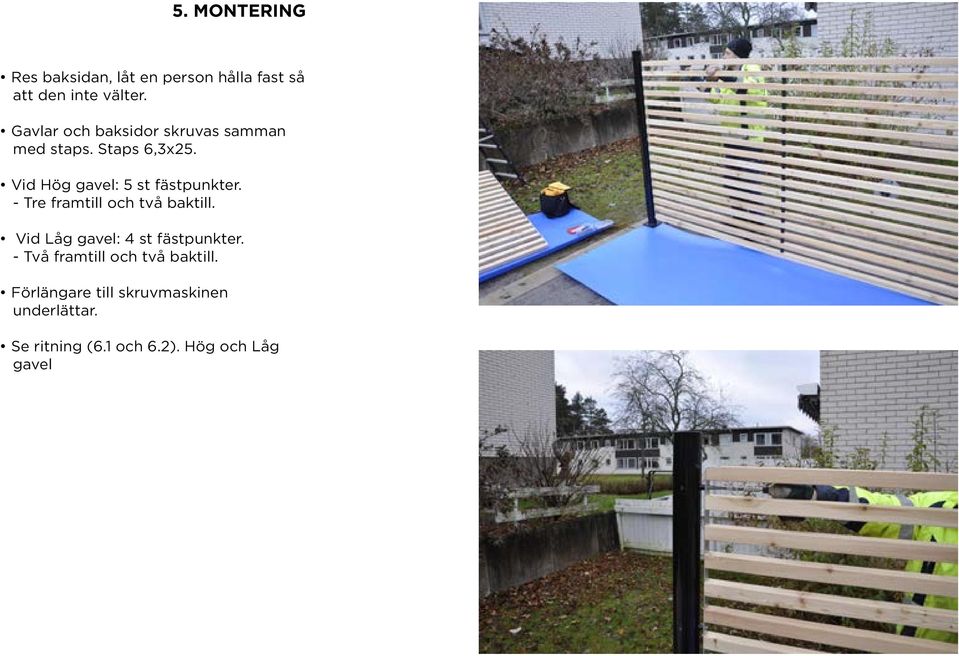

9 5. MONTERING Res baksidan, låt en person hålla fast så att den inte välter. Gavlar och baksidor skruvas samman med staps. Staps 6,3x25. Vid Hög gavel: 5 st fästpunkter. - Tre framtill och två baktill. Vid Låg gavel: 4 st fästpunkter. - Två framtill och två baktill. Förlängare till skruvmaskinen underlättar. Se ritning (6.1 och 6.2). Hög och Låg gavel

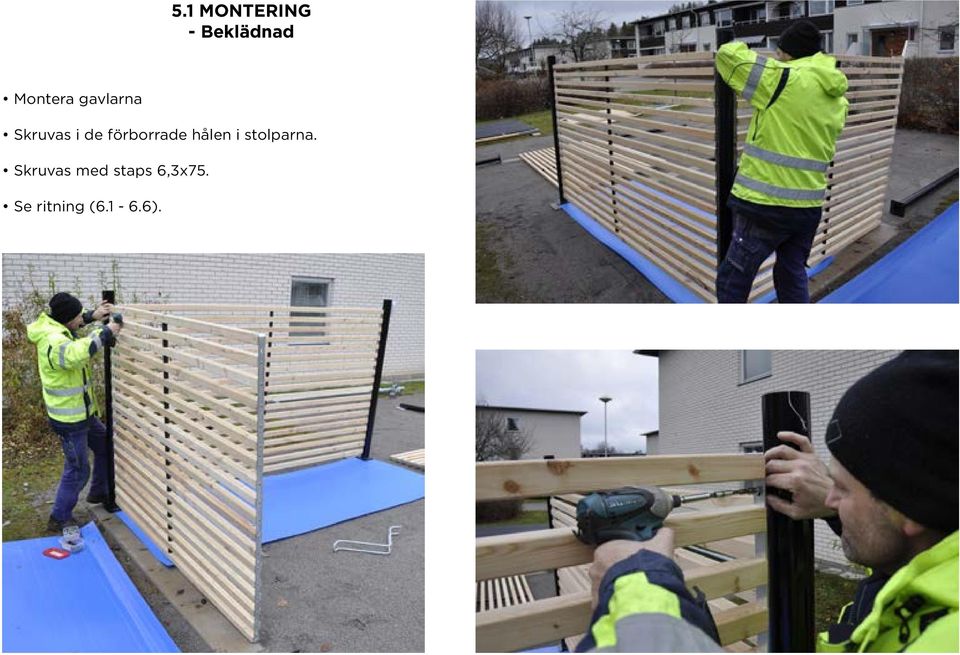

10 5.1 MONTERING - Beklädnad Montera gavlarna Skruvas i de förborrade hålen i stolparna. Skruvas med staps 6,3x75. Se ritning ( ).
11 5.2 MONTERING - Takrör Montera takrören. Takrören skruvas fast genom stommen. M8x100 med bricka. Även takrören skruvas samman. Se ritning ( ).

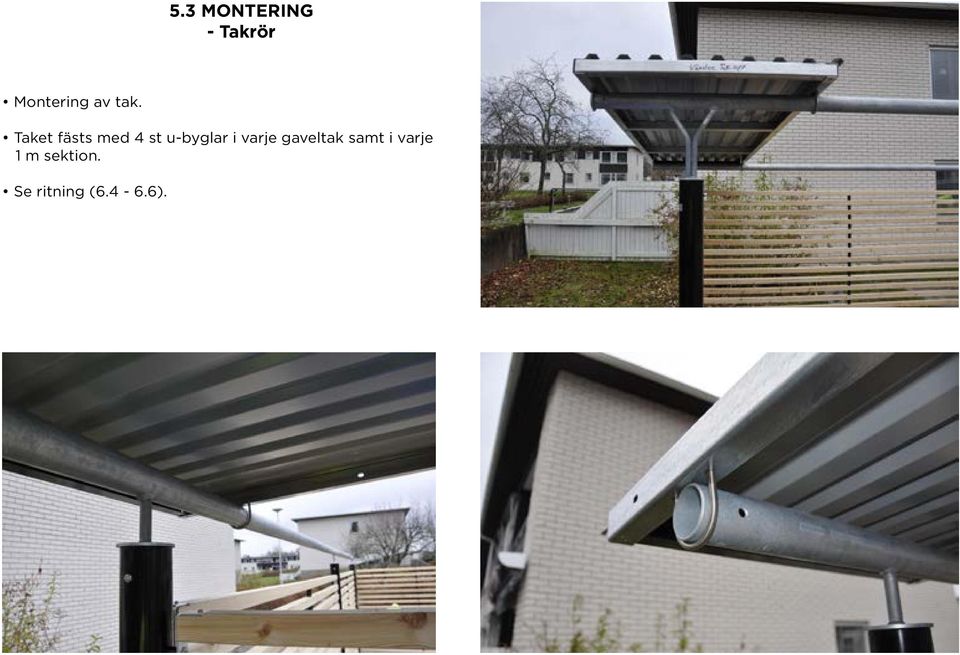

12 5.3 MONTERING - Takrör Montering av tak. Taket fästs med 4 st u-byglar i varje gaveltak samt i varje 1 m sektion. Se ritning ( ).
13 5.4 MONTERING - Plåttak Skarvarna popnitas endast nertill. Taken skruvas samman med M8x20. Se ritning ( ).

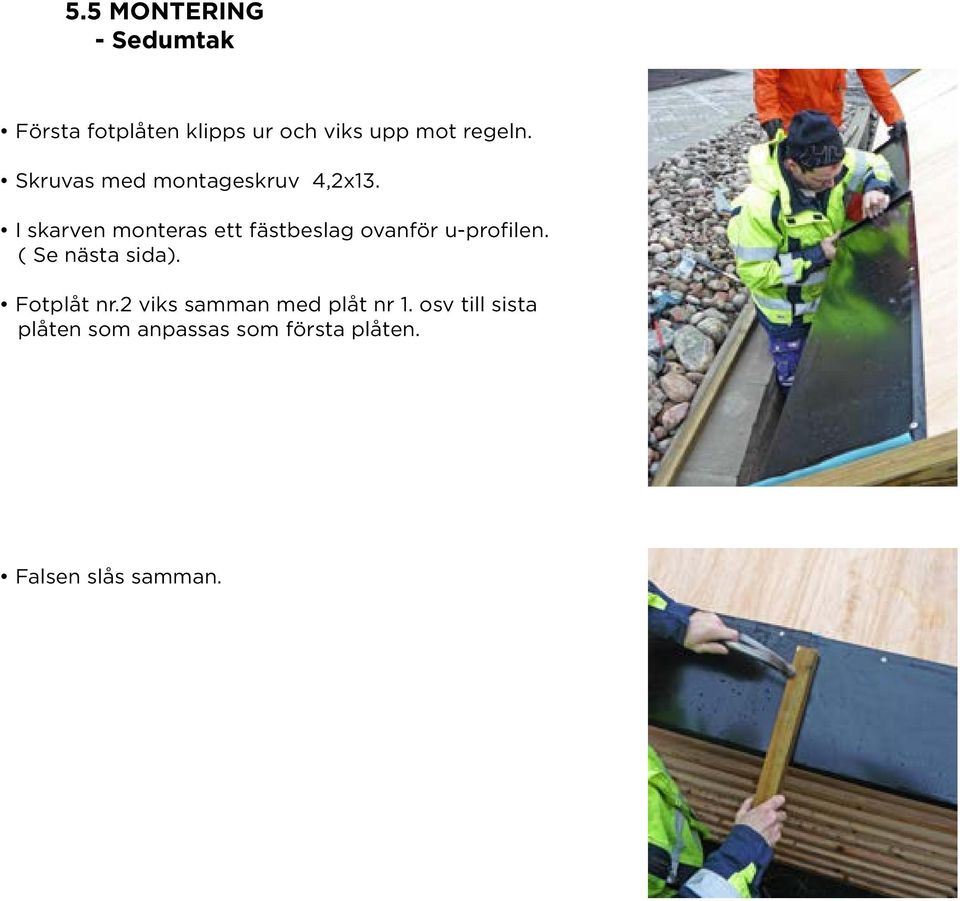

14 5.5 MONTERING - Sedumtak Första fotplåten klipps ur och viks upp mot regeln. Skruvas med montageskruv 4,2x13. I skarven monteras ett fästbeslag ovanför u-profilen. ( Se nästa sida). Fotplåt nr.2 viks samman med plåt nr 1. osv till sista plåten som anpassas som första plåten. Falsen slås samman.
15 5.6 MONTERING - Sedumtak Ytpappen läggs 20 cm upp på fotplåten. Slå ett streck så att ytpappen blir rak. Värm den förklistrade pappen som ska ligga mot fotplåten så att den biter. Kantavslutet klistras och skruvas med fönsterblecksskruv 3,9x20 med bricka. Ca 1 cm nedanför pappkanten. Varje skarv klistras mellan plywood och pappen. Skruva pappen upptill med montageskruv 4,2x13. Papp nummer två överlappar 10 cm in på första pappen. Även här klistras pappen. (15 cm brett). Pappen spikas fast i regeln som bilden visar. Papp nummer tre görs på samma sätt som ovanstående.
16 5.7 MONTERING - Skyddslist Lång vindskiva fram, sista delen klipps och skarvas. I varje fot sätts garaget fast med två expander. Tänk på att skydda stolpen när du slår i expandern, det är lätt att skava stolparna.
17 6.1 RITNINGAR - Hög Gavel Rörklammer M8 med bricka/mutter Staps 6,3 x 75 + distanshylsa AB Blidsbergs Mekaniska Pl BLIDSBERG Tel Fax MONTERINGSANVISNING Väder-/cykelskydd BASTA datum skala ritn.nr: basta71k hög liggande spalje ritat av
18 6.2 RITNINGAR - Låg Gavel Rörklammer M8 med bricka/mutter Distanshylsa 15x20 Staps 6,3 X 38 AB Blidsbergs Mekaniska Pl BLIDSBERG Tel Fax MONTERINGSANVISNING Väder-/cykelskydd BASTA datum skala ritn.nr: basta71k låg liggande spalje ritat av
19 6.3 RITNINGAR - Framsida Lossa skruven och skjut in höger takplåt under vänster profilbotten. Överlappning i skarv VÄNSTER TAKSEKTION 860x2500 MELLANSEKTION 2000x2500 HÖGER TAKSEKTION 860x2500 Rörklammer Rörklammer M8 x 100 rostfri Rörklammer Rörklammer M8 med mutter/bricka 8 pl FRAM AB Blidsbergs Mekaniska datum ritn.nr: basta61k
20 6.4 RITNINGAR - Baksida 8 platser HÖGER TAKSEKTION 860x2500 MELLANSEKTION 2000x2500 VÄNSTER TAKSEKTION 860x2500 Rörklammer M8 x 100 rostfri Rörklammer Rörklammer Rörklammer M8 med mutter/bricka Distanshylsa 15x20 Staps 6,3 X 38 BAKSIDA AB Blidsbergs Mekaniska datum ritn.nr: basta70k låg liggand
21 6.5 RITNINGAR - Baksida 16 platser HÖGER GAVEL 860x2500 MELLANSEKTION 2000x2500 MELLANSEKTION 1000x2500 MELLANSEKTION 2000x2500 VÄNSTER GAVEL 860x2500 Rörklammer Rörklammer M8 med bricka/mutter Rörklammer M8 x 70 Rörklammer Rörklammer Rörklammer M8 x 100 rostfri Staps 6,3 x 75 + distanshylsa BAK AB Blidsbergs Mekaniska Pl BLIDSBERG MONTERINGSANVISNING Väder-/cykelskydd BASTA datum skala ritn.nr: ritat av basta74k
22 6.6 RITNINGAR - Baksida 24 platser Placering av rörklammrar och mått på taksektioner Se sidan med vy över framkant HÖGER TAKSEKTION 860x2500 MELLANSEKTION 2000x2500 MELLANSEKTION 1000x2500 MELLANSEKTION 2000x2500 MELLANSEKTION 1000x2500 Rörklammer Rörklammer Rörklammer Rörklammer Rörklammer M8 Rörklammer med bricka/mutter Distanshylsa 15x20 Staps 6,3 X 38 M8 x 70 M8 x 70 M8 x 100 rostfri BAKSIDA 24 PLATSER OCH UPPÅT AB Blidsbergs Mekaniska Pl MONTERINGSANVISNING Väder-/cykelskydd BASTA datum skala ritn.nr: ritat av basta75k liggande spalje
23 7. SKÖTSELRÅD Inget specifikt underhåll behövs på dessa produkter. Vid lackskador på rörstomme och sidofyllnader rekommenderas Alkrydbaserad utefärg: Svart RAL 9005 motsvarande NCS S9000-N Blå RAL 5002 motsvarande NCS S4055-R70B Grön RAL 6009 motsvarande NCS S8010-G10Y Gråvit RAL 7035 motsvarande NCS S1502-G Vid bättring av plåttak använf alkydbaserad utefärg: Svart NCS S S9500-N Grå NCS S7502-G Röd NCS S5050 Y80R Vid förbättring av varmförzinkade delar: Kallgalv (typ master zink). Spaljé i gavlar/baksida. Obehandlad lärk i träspaljé kan oljas med träolja Målad gran bättras vid behov. Väderskydd Basta. Beklädnad: Låg liggande träspaljé. Tak: Plåttak. Utgivningsdatum:
24 pl 2010, Blidsberg
