1 Motordrivna Slaggrindar Monteringsinstruktion PERIMETER

2 Monteringsinstruktion 2 Innehåll Förord... 2 Skyddsföreskrifter... 3 Planering och förberedelser... 4 Gjutning Tvärbalk... 5 Stolpfundament... 6 Montering Grindstolpe... 7 Gångjärnskrok, nätanslutningsjärn... 8 Grind Motorspel, motor, länkarmar Plåtskydd Klämskydd, karmöverföring Stativ, styrskåp Magnetlås Låsbyglar Förebyggande underhåll Kontroll Ritning t o m 8 m öppning Ritning t o m 9-10 m öppning Förord Denna monteringsinstruktion ger anvisningar för hur Gunnebos motordrivna slaggrindar skall monteras på ett enkelt sätt, för att ge korrekt och säker funktion. Monteringen av körgrindarna görs på i princip samma sätt, oavsett grindbredd. Den största skillnaden gäller om monteringen görs direkt i ett enkelt gjutet stolpfundament, eller om ett specialfundament, med en tillhörande gjuten balk, skall användas. Det senare och något mer komplicerade fundamentet används mest för motormanövrerade grindar, samt när en manuell grind skall vara försedd med Gunnebo säkerhetslås, som kräver en större stabilitet än om t ex enbart ett hänglås skall användas. I den mån andra avvikelser eller alternativa monteringssätt kan förekomma, anges detta speciellt i anslutning till beskrivningen av respektive arbetsmoment. Monteringen av manuell slaggrind samt gånggrind beskrivs i en särskild monteringsinstruktion för industristängsel.! Installation, dvs elektrisk anslutning av grindens manöverutrustning och inkoppling i ev. automatiksystem, skall alltid utföras av därtill behörig elektriker!

3 Monteringsinstruktion 3 Skyddsföreskrifter Gunnebos slaggrindar är utformade för optimal säkerhet. Olycksrisker kan emellertid aldrig helt elimineras. Följande punkter skall därför alltid kontrolleras i samband med montering, inspektioner, besiktningar, underhållsåtgärder och reparationer. Vid montering: - Observera att grindstolparna kan vara ganska tunga och att därför två man bör hjälpas åt när stolparna skall lyftas och passas in på fundamenten. I övrigt för motormanövrerade grindar: - Att klämskyddet, som sitter på grindens framkant, är oskadat och fungerar korrekt. - Att plåtskyddet, som sitter mellan grindramen och grindstolpen, är oskadat. - Att styrskåpet är ordentligt låst. - Att fotocellen, som övervakar porten i öppet läge, fungerar korrekt (ingår bara i vissa installationer). - Att fordonsdetektorn och de induktiva slingorna fungerar korrekt (ingår i vissa installationer).! - Vid allt arbete med grinden skall strömmen vara bruten via arbetsbrytare. - Motordrivna grindar får ej monteras i explosiv miljö. - Vid manövrering av grinden skall motorernas skyddskåpor vara påmonterade. - Vistas ej inom grindens arbetsområde vid öppning eller stängning. - Nödstoppar monteras på in- och utsida och markeras med godkänd skylt.

4 Monteringsinstruktion 4 Planering och förberedelser Innan monteringen av själva grinden startar skall de ritningar som levereras för varje enskild installation noga studeras. För att utföra monteringen krävs minst två personer, därav en med erfarenhet. För installation av styrskåpet (automatgrindar) och för medverkan vid idrifttagningen krävs därtill en behörig tekniker. Grinden levereras normalt till montageplatsen i följande delar: - Grind med monterade klämskydd, ev för montering på plats. - Grindstolpar med förborrade hål för gångjärn och motorkonsol. (För motordrivna körgrindar; automatikgrindstolpar 150x150 mm, med fotplatta på ingjutningskorg och muttrar.) - Gångjärnskrokar och -överdelar. - Motorkonsol, motor- och länkarmar samt grindfäste för länkarmar. - Klämskyddsplåt - Stativ för styrskåp - Styrskåp, motor och grindautomatik - Övrig ev. extrautrustning, t ex induktiva slingor, manöverdon, magnetlås etc. Själva monteringen kräver inga specialverktyg eller annan specialutrustning, endast standardverktyg. Däremot kan det finnas behov av specialverktyg för att skära upp asfalt, eller annan markbeläggning, när fundamentet skall gjutas. I många fall är det dessutom nödvändigt att ha tillgång till t ex en traktorgrävare för fundamentsbyggandet och eventuellt även som lyfthjälpmedel. Monteringsritningar samt elinstallationsritningar skall finnas tillgängliga när monterings- resp. installationsarbetet påbörjas. Kontrollera också noga att alla detaljer verkligen finns med i leveransen innan monteringsarbetet startar.! Observera! Använd endast godkända lyfthjälpmedel!

5 Monteringsinstruktion 5 Gjutning Gjutning av fundament med tvärbalk Denna typ av fundament används för motordrivna körgrindar samt i vissa fall när marken har dålig bärighet (lera t ex). Allmänt gäller att fundamentsbalken skall gjutas ner till frostfritt djup. Om detta inte kan göras måste man vid monteringen av grinden ta hänsyn till att marken kan röra sig på grund av tjäle och därför isolera balken runtom. Gjutning av tvärbalk 1. Mät ut var fundamentet skall placeras och (vid behov) avlägsna markbeläggningen där fundamentet skall gjutas. 2. Gräv för fundamentet till frostfritt djup enligt Svensk Byggnorm. Där grindstolparna skall stå bör gropen vara ca 1x1 m i fyrkant. Lägg ett lager av singel i botten av gropen och packa väl. 3. Bygg den gjutform eller motsvarande som skall användas för att gjuta fundamentsbalken. 4. Armera balken enligt ritning och placera in de stående armeringsjärnen för stolpfundamenten. 5. Gjut balken och vibrera betongen med vibrostav. Bygel KS 40 Ø 6 mm, c/c 300 mm Sektion A - A st KS 40 Ø 12 mm Bygel 5 st KS 40 Ø 6 mm C A 4 st KS 40 Ø 10 mm Variabelt enligt Svensk Byggnorm A Styrskåp Kabelrör plast, Ø 90 mm

6 Monteringsinstruktion 6 Gjutning av stolpfundament 1. Fullfölj armeringen och naja fast byglarna på de stående armeringsjärnen. 2. Bygg den form som skall användas för att gjuta själva stolpfundamentet, alt. placera en färdig form av papp (50x80 cm) eller plåt där stolpen skall stå. 3. Lägg ner kabelrören, diameter 90 mm, ovanpå balken och för in det i stolpfundamenten. Avsluta kabelröret ca 20 cm ovanför gjutningen. Sektion B - B 5 st bygel KS 40 Ø 6 mm Armering, 4 st Ø 10 mm Kabelrör Ø 90 mm Nedgjutningskorg Form inv. 500 mm! Observera att kabelröret inte får läggas i skarpa böjar. Lägg alltid i dragtråd i kabelröret! 4. Fyll formen med betong upp till nedgjutningskorgens underkant. Vibrera betongen med vibrostav. Skydda gängorna med tape, placera korgen i fundamentet och fullfölj gjutningen till korgens överkant. Ingjutningsmått Innerkant - Innerkant på grindstolpen Jämna grindar (2, 4, 6 m etc): Bredd: +460 mm Tolerans: ±15 mm Ojämna grindar (1, 3, 5 m etc): Bredd: +380 mm Tolerans: ±15 mm 5. Se till att korgarnas överdel står absolut vågrätt och att de inbördes är på samma höjd. Tänk på marklutningen i grindhålet! Kontrollera noga att c/c-mått stolpar/korg stämmer exakt. 6. Vänta med vidare arbeten tills betongen härdat. Fyll därefter igen över balken och runt stolpfundamenten. Packa fyllnadsmaterialet väl. Detalj C B Nedgjutningskorg M 24 B Bygel 5 st Ø 6 mm Armering 4 st Ø 10 mm! Observera! Om det bortschaktade materialet är av dålig kvalitet, t ex lera - skaffa riktigt grus eller sand för återfyllningen. Kabelrör

7 Monteringsinstruktion 7 Montering Montering av grindstolpe 1. Sätt på en mutter på vardera av de fyra bultarna i nedgjutningskorgen. Fixera dem så att alla muttrarna sinsemellan står vågrätt. 2. Placera grindstolpen på bultarna i nedgjutningskorgen. Sätt på en övre mutter och bricka på varje bult. Dra åt så att stolpen står fast och stadigt. Eventuell undergjutning Bult, mutter M24! Observera! Grindstolparna kan vara tunga. Se därför till att använda godkänt lyfthjälpmedel eller att vara minst två man för att lyfta och montera stolpen. 3. Använd ett avvägningsinstrument för att justera in stolparna exakt i höjdled. Justera på muttrarna. 4. Justera in så att stolpen står absolut lodrätt genom att justera på muttrarna. Dra åt ordentligt när justeringen är klar. 5. När grindstolpen är riktigt injusterad, gjut eventuellt under fotplattan med jordfuktigt bruk.

8 Monteringsinstruktion 8 Montering av gångjärnskrok och nätanslutningsjärn Grindstolparna är förborrade för montering av gångjärnskrokar. 1. Skruva fast nätanslutningsjärnen på stolparna med hjälp av gångjärnskrokarna. Nätet ansluts senare mot anslutningsjärnen med nätlinjal och klammer, som skall sitta på insidan. Montering och justering av grinden Grindramarna är förborrade och gängade för gångjärnsöverdelarna. 1. Montera gångjärnsöverdelarna på grindramen. 2. Slå fast plastlocken på gångjärnsöverdelarna. 3. Spänn upp taggtråden upptill på grinden.

9 Monteringsinstruktion 9 4. Lägg på teflonbrickorna på gångjärnskrokarna. 5. Fetta in gångjärnskrokarna. 6. Lyft på grinden på gångjärnskrokarna. Se till att grinden kan öppnas/stängas utan hinder. 7. Kontrollera att grinden hänger absolut vågrätt. Justera vid behov på gångjärnskrokarna. 8. Skruva in en insexskruv, som skall förhindra att grinden kan lyftas av.

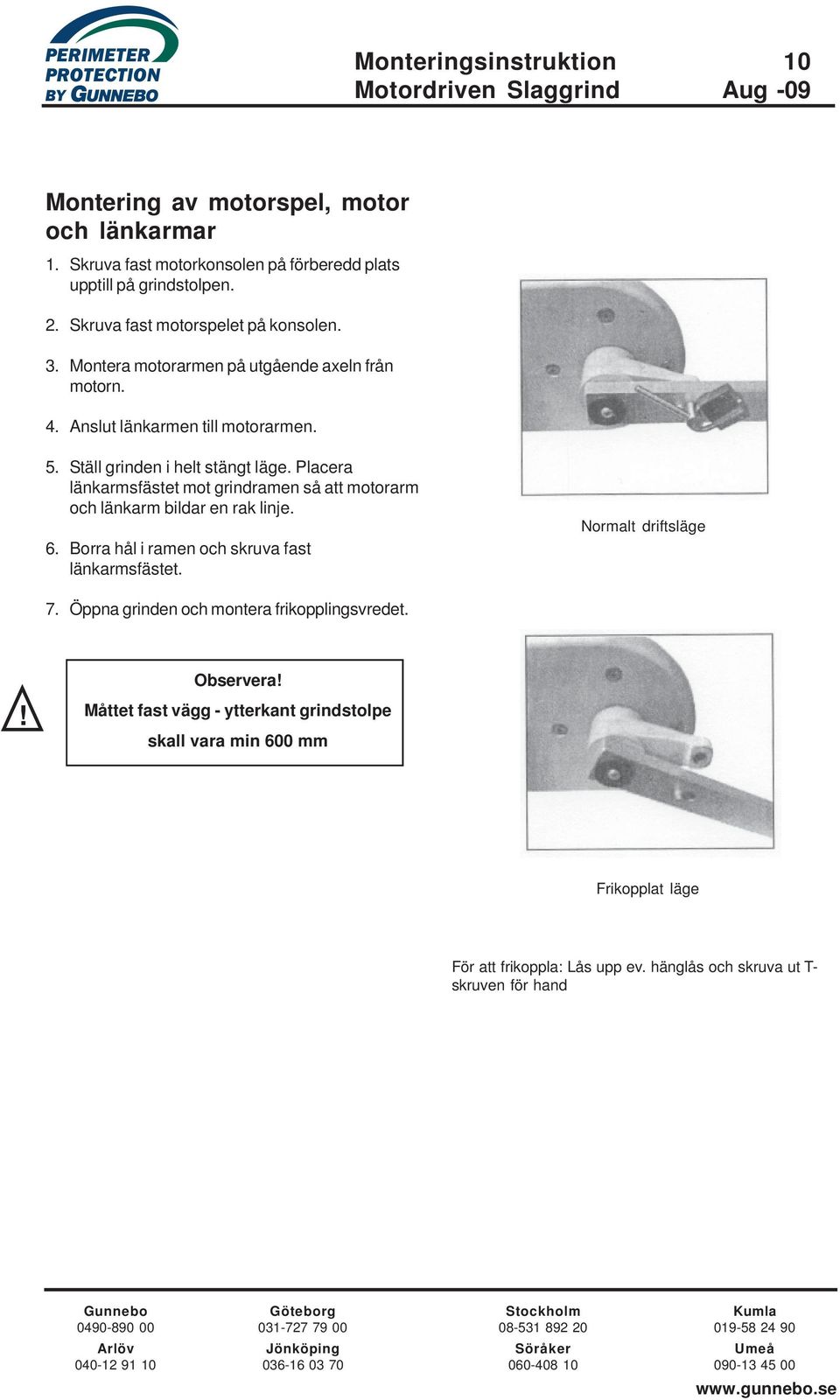

10 Monteringsinstruktion 10 Montering av motorspel, motor och länkarmar 1. Skruva fast motorkonsolen på förberedd plats upptill på grindstolpen. 2. Skruva fast motorspelet på konsolen. 3. Montera motorarmen på utgående axeln från motorn. 4. Anslut länkarmen till motorarmen. 5. Ställ grinden i helt stängt läge. Placera länkarmsfästet mot grindramen så att motorarm och länkarm bildar en rak linje. 6. Borra hål i ramen och skruva fast länkarmsfästet. Normalt driftsläge 7. Öppna grinden och montera frikopplingsvredet.! Observera! Måttet fast vägg - ytterkant grindstolpe skall vara min 600 mm Frikopplat läge För att frikoppla: Lås upp ev. hänglås och skruva ut T- skruven för hand

11 Monteringsinstruktion 11 L-järn Plåtskydd Montering av plåtskydd 1. Montera plåtskyddet mellan grindstolpen och grindramen med hjälp av muttrarna på gångjärnskrokarna. 2. Stick in plåten och dra åt muttrarna. 3. Fäst en bult M8 och en bricka i det befintliga hål som finns i stolpen och på plåten. Bult + bricka finns i satsförpackningen till motorkonsolen. Observera att skyddet skall monteras på utsidan! Montering av klämskydd och karmöverföring Klämskydden skall monteras på grindramsstocken åt stängningssidan. 1. Dra gummiprofilen ur aluminiumlisten. 2. Håll upp aluminiumlisten mot grindramen med 7 mm-hålet uppåt och nederkanten i jämnhöjd med grindens underkant. Borra hål, diam. 5 mm, och popnita med 4,8 mm nit. 3. Borra 7 mm-hålet till 13 mm för klämskyddskabeln. För in gummiprofilen i aluminiumlisten och frilägg 13 mm-hålet så att man kan dra i en dragfjäder. 4. Borra hål i grindramens överliggare närmast grindstolpen enligt skiss. 5. Fäst kabeln i dragfjädern och dra in den försiktigt i ramen och ut i det bortre 13 mm-hålet. 6. Dra på karmöverföringen över kabeln och montera fästena på ramen och motorspelet. 7. Dra upp kabeln genom grindstolpen och anslut på plinten i motorspelet.

12 Monteringsinstruktion 12 Montering av stativ och styrskåp 1. Schakta fram kabelrören. Borra eller gräv fram en grop av tillräcklig storlek, t ex 250x800 mm. 2. Placera en färdig form av papp, ca 200 mm hög, med övre kanten strax ovanför markytan. 3. Skär ut för kabelrören, ställ ner stativet i gropen och fixera kabelrören med tråd vid bygeln på stativet. Kontrollera att dragtråden finns idragen i kabelröret. Placera bygeln för kabelrören ca 100 mm under marknivån. 4. Fyll upp formen med betong och gjut fast kabelrören och stativet. 5. Montera styrskåpet på avsedd plats med levererade bultar. 6. Efter att en elektriker dragit i kablarna, sätt ihop de två kabelskyddshalvorna och popnita dem mot stativet. Underkanten av kabelskyddet skall vara i marknivå. Installation av styrskåp Anvisningar för installation samt kompletta installationsritningar, inkopplingsscheman, komponentförteckningar, m m, bifogas styrskåpet.! Observera! Installation får endast utföras av behörig elektriker. Smörjning, förebyggande underhåll Smörj med olja eller fett på följande ställen minst 2 ggr/år: - gångjärnen (hål i gångjärnsöverdelen) - leder vid motor- och länkarmar, grindfäste

13 Monteringsinstruktion 13 Montering av magnetlås 1. Montera magneten från insidan på högra grindhalvan. Magneten monteras kant i kant med grindbladets framkant. 2. Montera attraktionsenheten på vänstra grindhalvan. Se noga till att den passas in så att hela plattan ligger an mot magneten. Justera vid behov på fästskruvarnas ovala hål i plattan och skruv C så att rörelsen på plattan blir korrekt. C Montering av låsbyglar Byglarna används för mekanisk låsning av grinden i stängt läge. 1. Montera byglarna på vardera grindhalvornas övre ramdel och på motsatta sidan av klämskyddsprofilen med bult och Loc-king mutter. Observera att byglarna måste placeras på olika höjd så att de inte kolliderar.

14 Monteringsinstruktion 14 Kontroll Kontroll av grind och grindautomatik 1. Frikoppla grinden från motorspelet - ta bort hänglåset, skruva loss frikopplingsvredet. 2. Öppna och stäng grinden för hand ett antal gånger och kontrollera att den går lätt till sina ändlägen. 3. Koppla in motorspelet igen. Lås med hänglåset. 4. Kör grinden med motorn ett antal gånger till öppet resp. stängt läge. Kontrollera att grinden stannar på rätt avstånd. Justera på ändlägesställaren om så behövs. 5. Kontrollera att inga skador, färgavskrap eller dylikt, finns på grinden. Bättringsmåla om det behövs. Kontroller av säkerhetsutrustning Instruktioner som rör säkerhetsutrustningens funktion och inställning levereras separat tillsammans med styrskåpet. Vid kontroll, se denna manual.

15 Monteringsinstruktion 15 Ritning grindöppning t o m 8 m

16 Monteringsinstruktion 16 Ritning grindöppning 9-10 m
