Detaljmonteringsanvisning 371 Sågtorp

Transkript

1 Detaljmonteringsanvisning 371 Sågtorp Innehåller information om dimensioner, material, återvinning, underhåll samt sprängskisser på de olika monteringsmomenten. SLOTTSBRO AB - KANGERUDSVÄGEN SLOTTSBRON Tel: Fax:

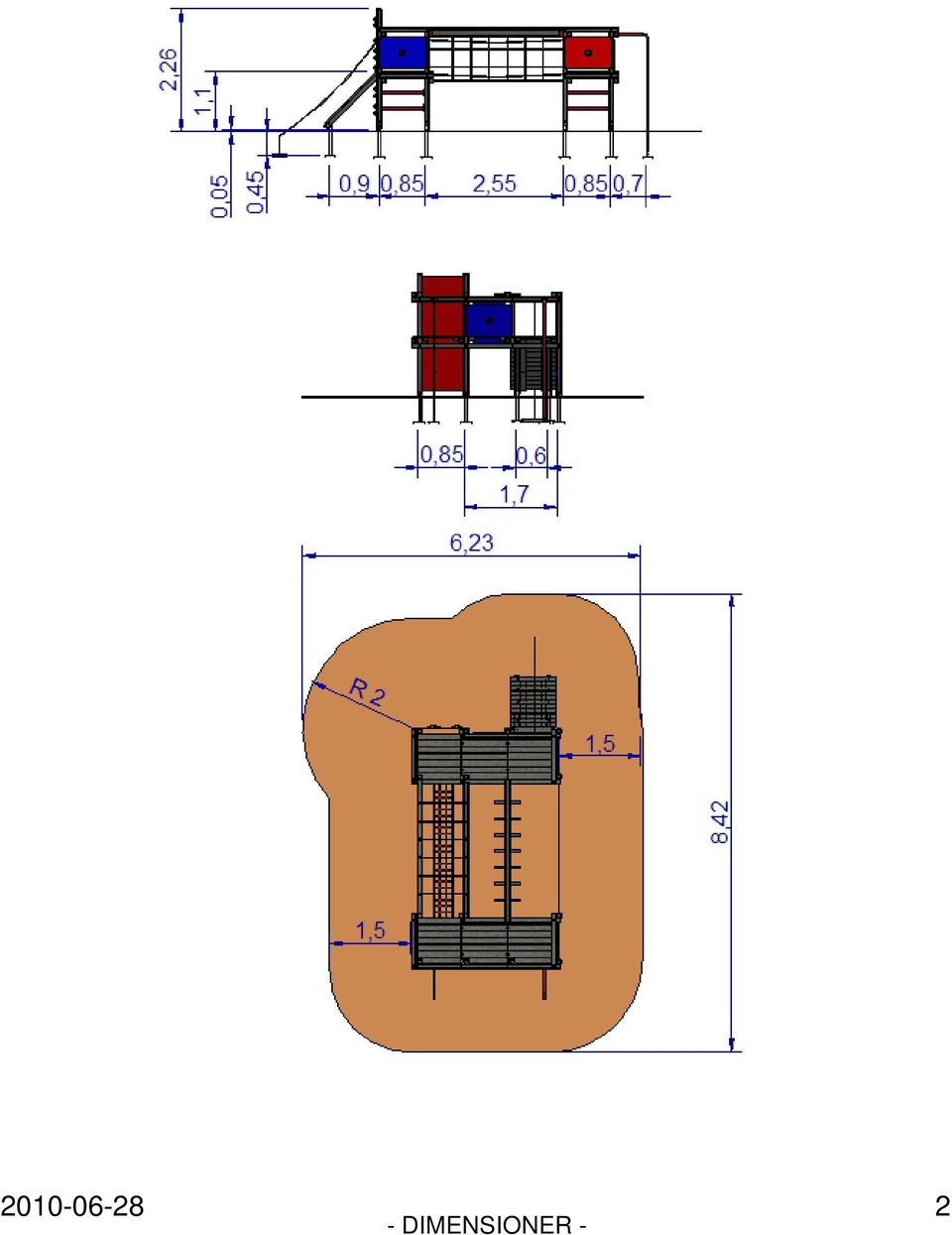

2 DIMENSIONER -

3 Förmontering Slottsbro AB strävar efter att leverera sin utrustning förmonterad i så stor mån som möjligt. Detta innebär en rad fördelar, både för oss som tillverkare och för Er som kund. Med vår kunskap om utrustningen, erfarenhet av att montera den samt de hjälpmedel vi har att tillgå i vår monteringshall så blir utrustningen monterad efter de premisser dess TÜVcertifikat bygger på. Därmed minimeras också risken för de faror ett felaktigt montage kan innebära. När utrustningen kommer på plats är det betydligt svårare och mer tidsödande att montera ihop den. Förmonteringen minimerar monteringsbehovet på arbetsplatsen. Garantier 5 års garanti på HPL och bärande detaljer. 2 års garanti på övrig utrustning. Garantin gäller ej onormalt slitage eller vandalism. Garantin gäller under förutsättning att monteringsanvisningen följts. Faktura gäller som garantibevis. Tillåtet underlagsmaterial: Bark: Kornstorlek: mm Skikttjocklek: 400 mm Träflis: Kornstorlek: 5-30 mm Skikttjocklek: 400 mm Sand: Kornstorlek: 0,2-2 mm Skikttjocklek: 400 mm Fri från ler- och slampartiklar Grus: Kornstorlek: 2-8 mm Skikttjocklek: 400 mm Fri från ler- och slampartiklar Annat: Skall enligt HIC-provning vara godkänt för en fallhöjd av 2,25 m. Ej godkända öppningar: Fingrar: Fot: Huvud: 9-25 mm >30 mm på ståytor som lutar <45 (parallella öppningar) mm (parallella öppningar) För ytterligare information om provningsmetoder för ställen där kropp och kläder kan fastna hänvisas till SSEN Bilaga D ALLMÄN INFORMATION -

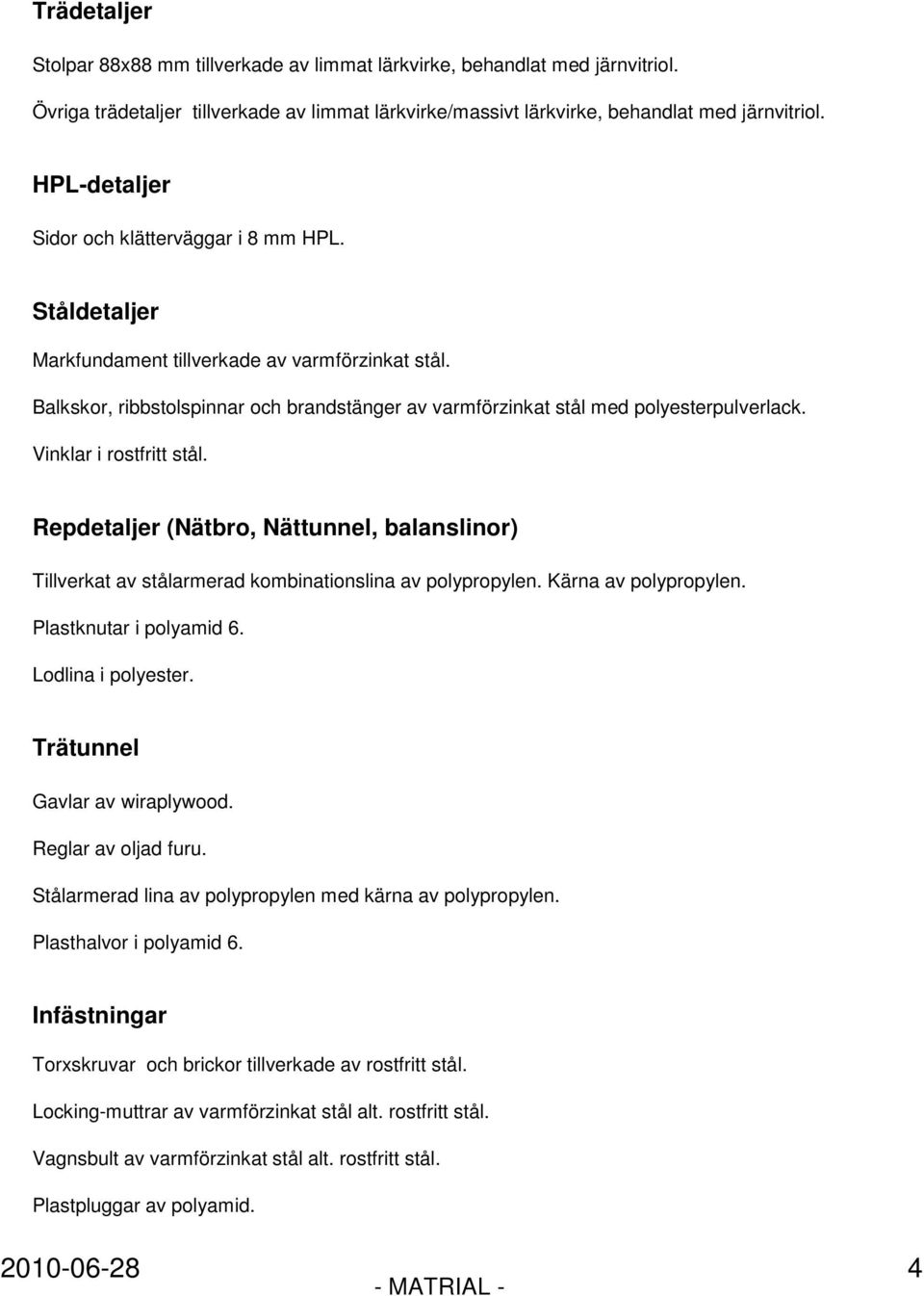

4 Trädetaljer Stolpar 88x88 mm tillverkade av limmat lärkvirke, behandlat med järnvitriol. Övriga trädetaljer tillverkade av limmat lärkvirke/massivt lärkvirke, behandlat med järnvitriol. HPL-detaljer Sidor och klätterväggar i 8 mm HPL. Ståldetaljer Markfundament tillverkade av varmförzinkat stål. Balkskor, ribbstolspinnar och brandstänger av varmförzinkat stål med polyesterpulverlack. Vinklar i rostfritt stål. Repdetaljer (Nätbro, Nättunnel, balanslinor) Tillverkat av stålarmerad kombinationslina av polypropylen. Kärna av polypropylen. Plastknutar i polyamid 6. Lodlina i polyester. Trätunnel Gavlar av wiraplywood. Reglar av oljad furu. Stålarmerad lina av polypropylen med kärna av polypropylen. Plasthalvor i polyamid 6. Infästningar Torxskruvar och brickor tillverkade av rostfritt stål. Locking-muttrar av varmförzinkat stål alt. rostfritt stål. Vagnsbult av varmförzinkat stål alt. rostfritt stål. Plastpluggar av polyamid MATRIAL -

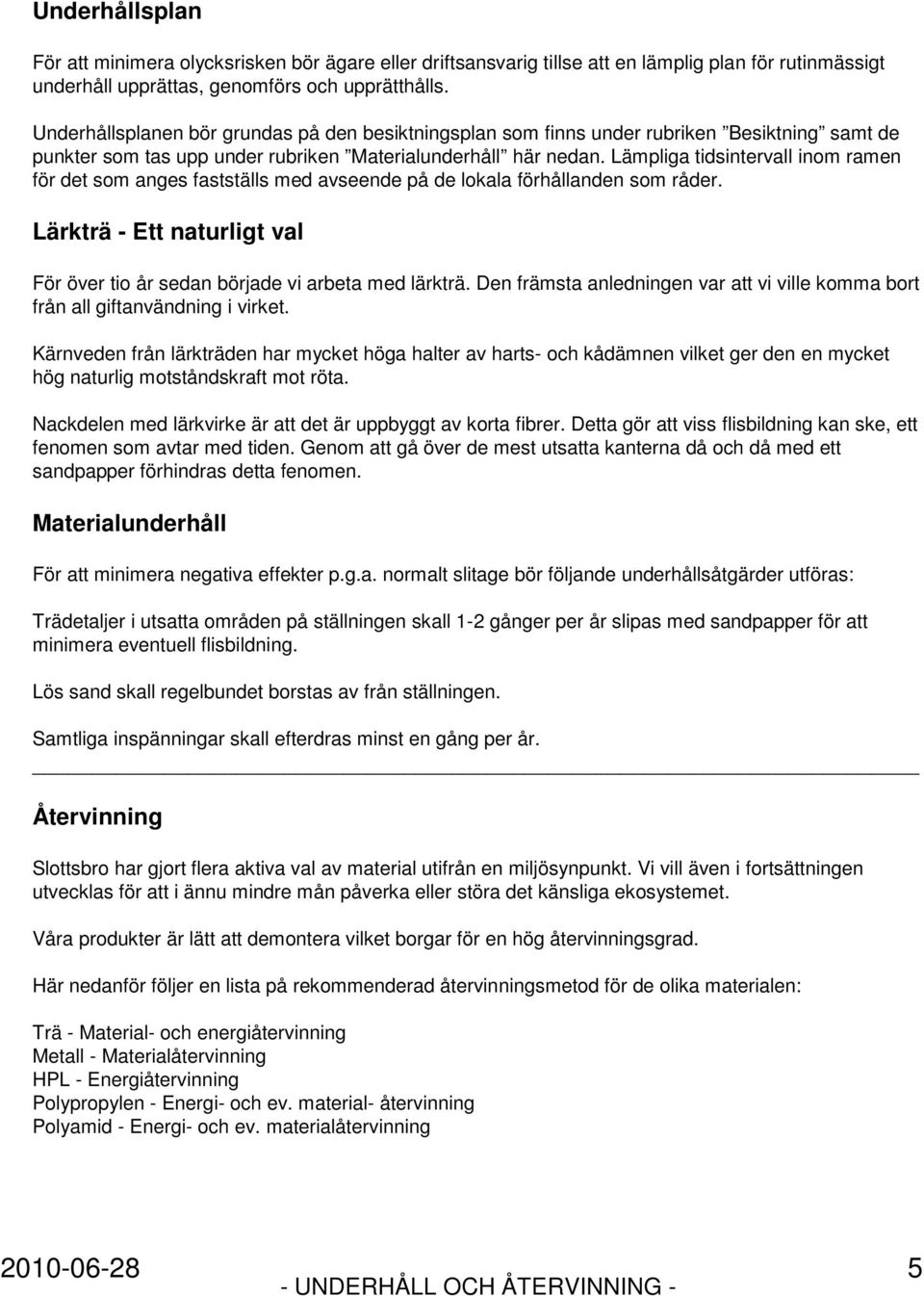

5 Underhållsplan För att minimera olycksrisken bör ägare eller driftsansvarig tillse att en lämplig plan för rutinmässigt underhåll upprättas, genomförs och upprätthålls. Underhållsplanen bör grundas på den besiktningsplan som finns under rubriken Besiktning samt de punkter som tas upp under rubriken Materialunderhåll här nedan. Lämpliga tidsintervall inom ramen för det som anges fastställs med avseende på de lokala förhållanden som råder. Lärkträ - Ett naturligt val För över tio år sedan började vi arbeta med lärkträ. Den främsta anledningen var att vi ville komma bort från all giftanvändning i virket. Kärnveden från lärkträden har mycket höga halter av harts- och kådämnen vilket ger den en mycket hög naturlig motståndskraft mot röta. Nackdelen med lärkvirke är att det är uppbyggt av korta fibrer. Detta gör att viss flisbildning kan ske, ett fenomen som avtar med tiden. Genom att gå över de mest utsatta kanterna då och då med ett sandpapper förhindras detta fenomen. Materialunderhåll För att minimera negativa effekter p.g.a. normalt slitage bör följande underhållsåtgärder utföras: Trädetaljer i utsatta områden på ställningen skall 1-2 gånger per år slipas med sandpapper för att minimera eventuell flisbildning. Lös sand skall regelbundet borstas av från ställningen. Samtliga inspänningar skall efterdras minst en gång per år. Återvinning Slottsbro har gjort flera aktiva val av material utifrån en miljösynpunkt. Vi vill även i fortsättningen utvecklas för att i ännu mindre mån påverka eller störa det känsliga ekosystemet. Våra produkter är lätt att demontera vilket borgar för en hög återvinningsgrad. Här nedanför följer en lista på rekommenderad återvinningsmetod för de olika materialen: Trä - Material- och energiåtervinning Metall - Materialåtervinning HPL - Energiåtervinning Polypropylen - Energi- och ev. material- återvinning Polyamid - Energi- och ev. materialåtervinning UNDERHÅLL OCH ÅTERVINNING -

6 Allmänt om besiktning För att upprätthålla fullgod säkerhet för barnen som leker på en lekplats är det viktigt att goda rutiner för underhåll och besiktning fastställs, utförs och upprätthålls. Besiktningar utförs regelbundet för att identifiera olika typer av fel på lekutrustningen och/eller dess närområde och påvisar behov av nödvändiga underhållsaktioner. Besiktningar skall utföras löpande under en utrustnings hela livstid och den delas in enligt följande; Inspektion av ny produkt Rutinmässig visuell översyn Funktionskontroll Årlig besiktning Inspektion av ny produkt Innan allmänheten ges tillträde till den färdigställda produkten skall följande kontrolleras: Att fallskyddsunderlaget motsvarar de krav som ställs i EN-1177 med avseende på typ av underlag samt skikttjocklek för aktuells produkts maximala fallhöjd. Att Slottsbros angivna minimiutrymme för aktuell produkt efterlevs. Att inga skador uppkommit vid monteringen som påverkar användarnas säkerhet. Att alla påbyggnadselement är korrekt monterade enligt monteringsanvisning. Att alla infästningar är ordentligt utförda. Att inga farliga mått eller vinklar uppkommit p.g.a. felmontage, vandalism el. dyl. Att allt spillvirke, alla verktyg samt annat löst material inom lekplatsens område är avlägsnat. Rutinmässig visuell översyn Utföres varje dag - en gång per vecka. Visuell översyn av lekutrustningen, lekytan samt närområdet för upptäckande av risker till följd av vandalisering, nedskräpning, slitage eller väderpåverkan, t.ex. sönderslagna flaskor eller saknade/trasiga delar BESIKTNING OCH ÖVERSYN -

7 Funktionskontroll Utföres varje månad - var tredje månad. Innefattar, utöver de som ingår i den visuella översynen, en utförlig kontroll av utrustningens funktion och stabilitet. Kontrollera noggrant: samtliga ingående delar med avseende på slitage och vandalism. samtliga infästningar. alla anslutningar av påbyggnadselement (t.ex. ramper, rutschbanor, klätternät o.s.v.). Årlig besiktning Den årliga besiktningen utföres med högst tolv månaders intervall för att kontroller utrustningens, fundamentens samt ytornas helhetsstatus med avseende på säkerhet. Besiktningen skall genomföras av behörig besiktningsman, person som genomgått besiktningskurs eller annan sakkunnig. Utöver att gå igenom de poster som anges under rutinmässig visuell översyn samt funktionskontroll skall under den årliga besiktningen följande kontrolleras: Rötangrepp eller andra skador på trädetaljer. Korrosionsangrepp på ståldetaljer. Kontroll av utförda reparationer. Kontroll av fallskyddsunderlag samt minimiutrymme BESIKTNING OCH ÖVERSYN -

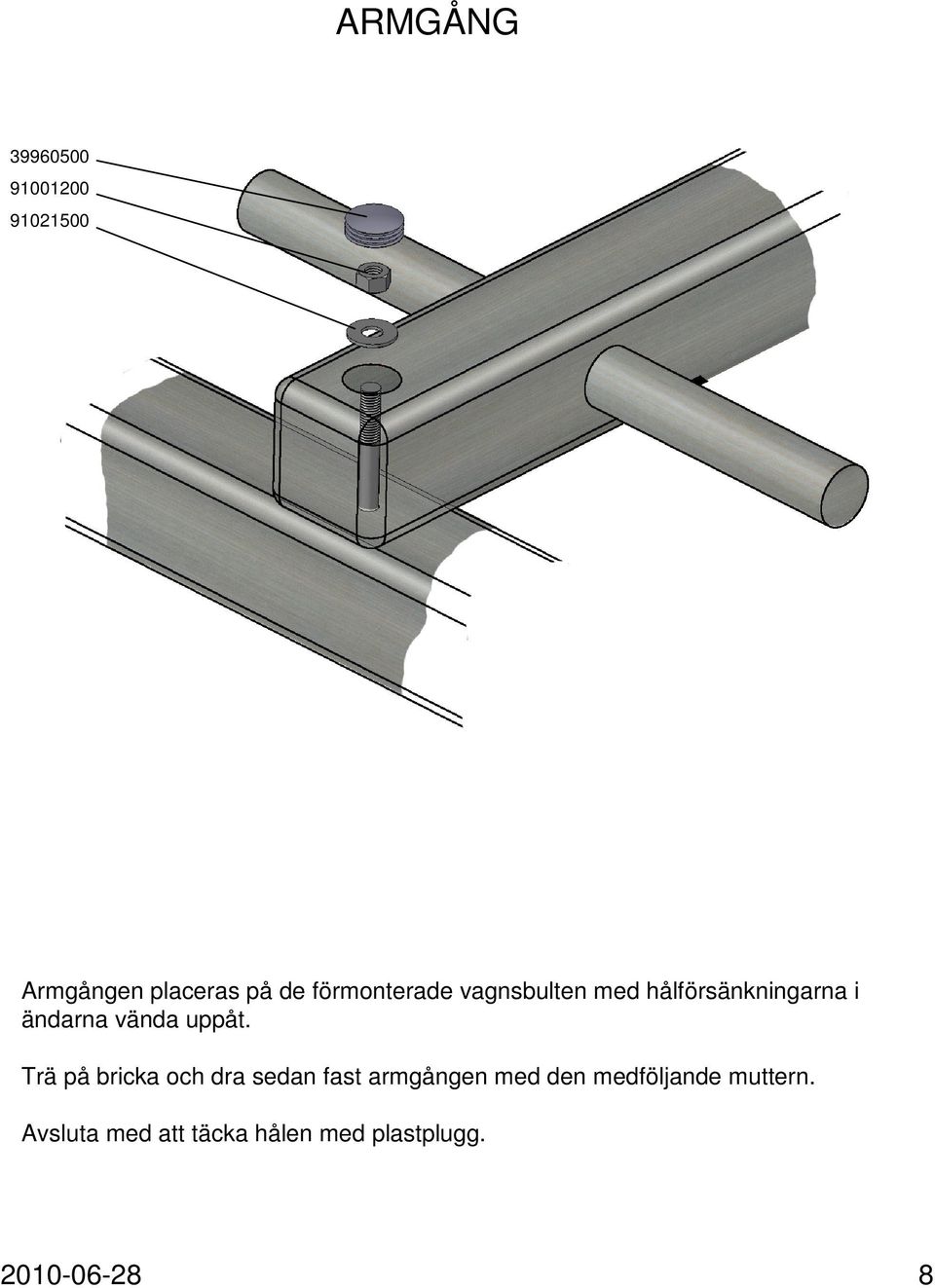

8 ARMGÅNG Armgången placeras på de förmonterade vagnsbulten med hålförsänkningarna i ändarna vända uppåt. Trä på bricka och dra sedan fast armgången med den medföljande muttern. Avsluta med att täcka hålen med plastplugg

9 KNUTMONTAGE PRINCIP Stockarna placeras så att hålen ligger mitt för varandra med hålförsänkningarna vända utåt. En vagnsbult M12x150 mm träs genom hålet från ena sidan och från andra sidan träs först en bricka på och sedan dras det hela fast med en mutter. Förslut slutligen hålförsänkningarna med plastplugg

10 NÄTBRO/NÄTTUNNEL Eftersom ställningens konstruktion är assymetrisk medför det att repen sinsemellan är förskjutna i längsled för att passa. De repändarna som sticker ut längre ska monteras i bakomliggande stock och detta bestämmer hur bron skall vändas. Fixering av nätbro/nättunnel i ställning och nätbrobommar sker enligt samma princip som för ramp- och balanslina

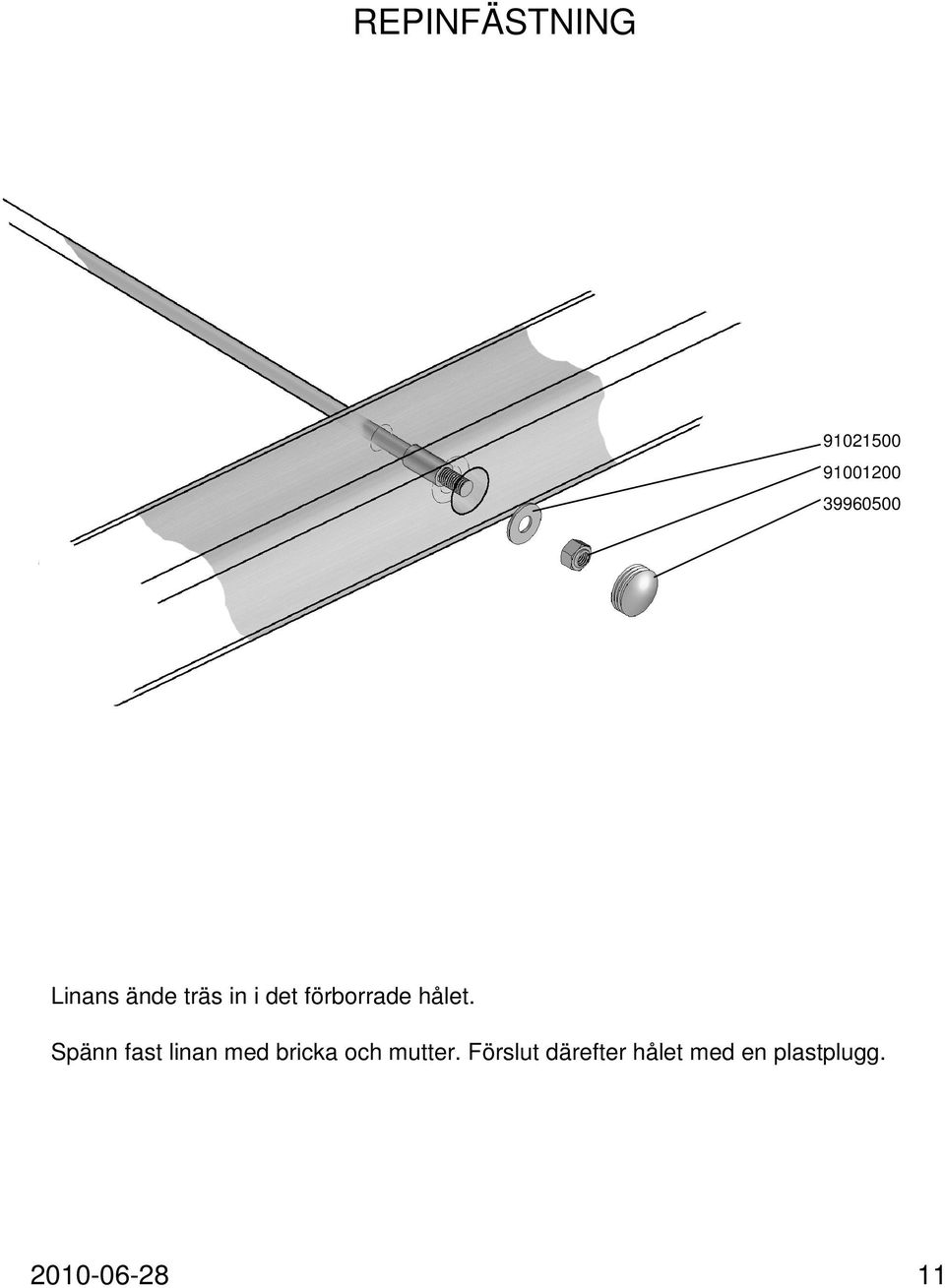

11 REPINFÄSTNING Linans ände träs in i det förborrade hålet. Spänn fast linan med bricka och mutter. Förslut därefter hålet med en plastplugg

12 RAMP Anslutningsbräda Rampgolv För skiss på montering av rampbenens markfundament, se sid 16! Rampen skall vara så monterad att rampgolvens sidor tangerar golvets sidor. Rampbenens yttersidor skall därför placeras 85 cm in från golvets ytterkant. Rampbenen fästs mot ställningen med hjälp av en vagnsbult M12x240 mm träs genom hålet från ena sidan och från andra sidan träs först en bricka på och sedan dras det hela fast med en mutter. Förslut slutligen hålförsänkningarna med plastplugg. Anslutningsbrädan ( ) monteras som på skissen ovan och skruvas med medföljande rostfria torx 6,3x60 mm i rampbenens ovankant. Rampgolven monteras sen som på skissen ovan. Tryck upp golvet tätt emot anslutningsbrädan. Skruva fast med medföljande rostfria torx 6,3 x60 mm

13 BRANDSTÅNG Brandstången placeras så att den ligger mitt på stocken och mitt för öppningen. Skruva fast brandstången mot ställningen med fyra stycken rostfria torx 6,3x38mm. Fundamentet fästs enligt skiss ovan, fundamentets övre hål ska användas när brandstången sitter på en överliggande stock och det nedre hålet ska användas när den sitter på en underliggande stock

14 KLÄTTERHANDTAG Klätterhandtagen monteras i förborrade hål på klätterväggen enligt skiss ovan

15 MARKFUNDAMENT ALT 1 ALT Var på ställningen markfundamenten skall placeras syns på illustration på Monteringsanvisningen. Fundamenten skall vidare placeras så nära marknivå som möjligt och avståndet mellan backe och ställning skall vara 50 mm

16 MARKFUNDAMENT Markfundamentet skall vara placerat ca 50 mm upp på benet. Skruva fast med fyra rostfria torx 6,3x38 mm i de förborrade hålen

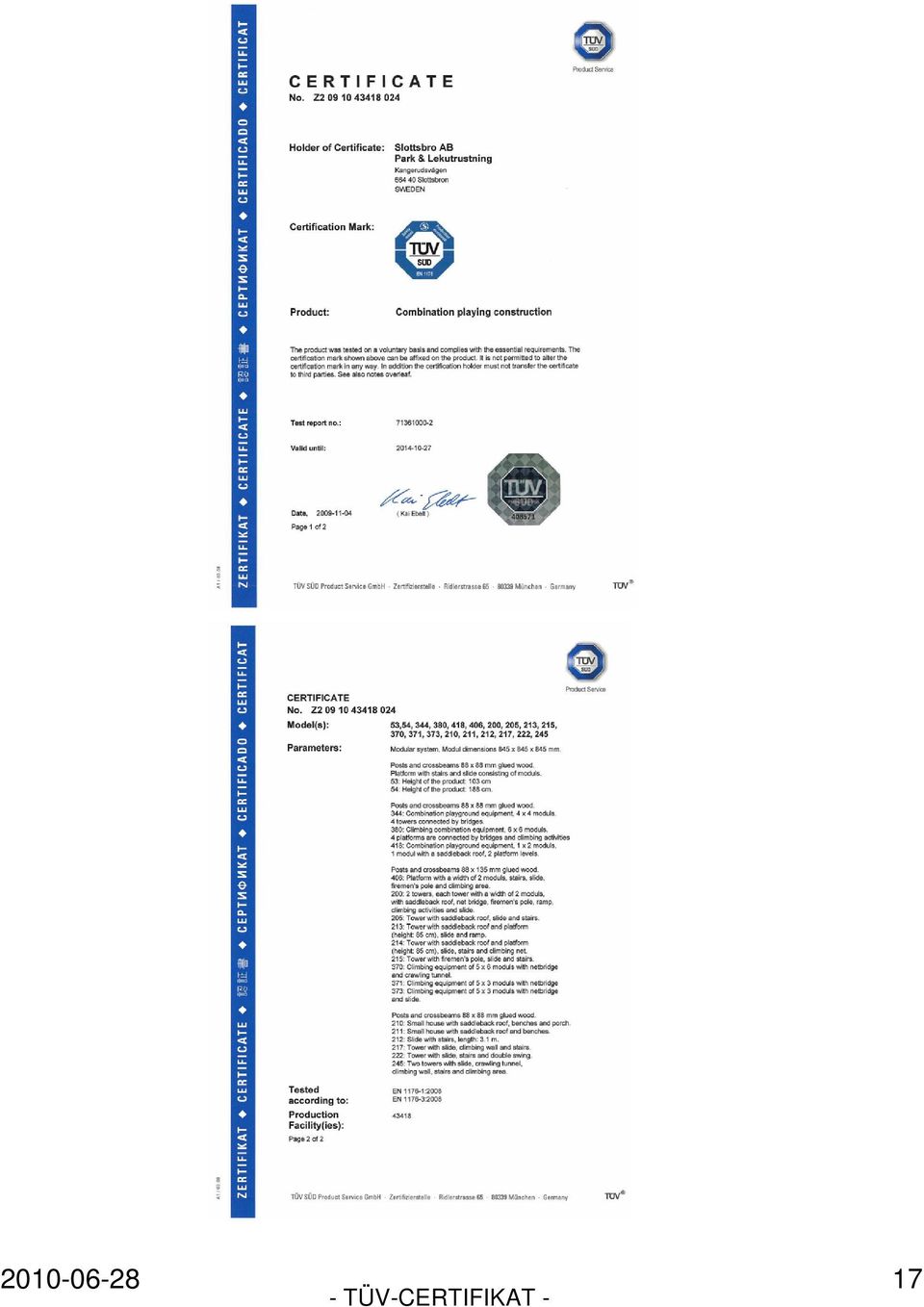

17 TÜV-CERTIFIKAT -
