1 Monteringsanvisningar Duschar

2 Emmaboda Home duschlösningar Grattis till din nya duschlösning från Emmaboda Home När du valt en glaslösning från Emmaboda Home, har du valt att kombinera modern design och kvalitet. Vi är säkra på att du kommer att vara mycket nöjd med din duschlösning. Läs våra enkla råd för hur du ska gå tillväga för att underhålla produkten så att du kan känna dig nöjd och trygg med ditt inköp i många år framöver. Hantering Alla duschlösningar från Emmaboda Home är framställda av härdat glas, vilket innebär att glaset är 5-6 gånger starkare än vanligt glas. Vid hantering och montering är det viktigt att undvika slag mot glaset och dess kanter samt undvika att glaset kommer i kontakt med hårda och vassa föremål, då detta kan skada glaset så det mister sina ursprungliga egenskaper. Du ska därför vara särskilt försiktig när glaset monteras: Monteringsanvisningarna ska följas noga. Använd ej vassa föremål för att öppna emballaget. Ställ aldrig glaset på hårt underlag. Produkten ska noggrant kontrolleras före montering. Visuella fel godkännes ej som reklamation efter montering.! Frostat/mönstrat glas ska alltid vändas så att den blanka sidan är vänd mot duschutrymmet för lättare rengöring. 2

3 Emmaboda Home duschlösningar Monteringen ska utföras av två personer. Var uppmärksam på att olika byggmaterial kräver olika infästning. Gångjärn och beslag ska monteras med fästplattor vända in mot duschutrymmet, för bästa slutresultat. clearshield tm Var uppmärksam på att glas med CLEARSHIELD TM -beläggning har en särskilt glatt yta. Se därför till att få ett ordentligt grepp om glaset under monteringen så du inte tappar eller på annat sätt skadar glaset. Rengör och avfetta glaset med glasrengöringsmedel i det område där beslag, gångjärn eller u-skena ska fästas. Glaset är behandlat med CLEARSHIELD TM på båda sidor, så det är möjligt att vända glaset enligt önskemål, då effekten är lika på båda sidor. CLEARSHIELD är motståndskraftigt mot både organiska och kemiska föroreningar och är godkänt i enlighet med ISO 9001/

4 Rengöring Rengöring av duschlösningar För att hålla din duschlösning i god kondition bör du rengöra den regelbundet med ett milt rengöringsmedel och en mjuk trasa eller svamp, alternativt med GLASSOLUTIONS glasrent och en fuktig trasa. Både glas och beslag har en glatt yta, så de är lätta att rengöra. Använd en svabb eller handduk efter varje dusch - så undviker du onödiga kalkavlagringar. Använd aldrig svamp eller rengöringsartiklar med slipegenskaper, då det kan medföra repor på glas och beslag. Gångjärn, beslag och u-skena Gångjärn, beslag och u-skena ska torkas av med en fuktig trasa (microfiber). Vidare ska de eftertorkas så att de blir fria från fukt. Starka rengöringsmedel, som t.ex. lösningsmedel ska inte användas, samtidigt som skurpulver i någon form inte får användas. Glas Frostat glas ska endast rengöras med vatten. Skulle glaset vara mycket smutsigt går det bra att använda GLASSOLUTIONS glasrent. 4

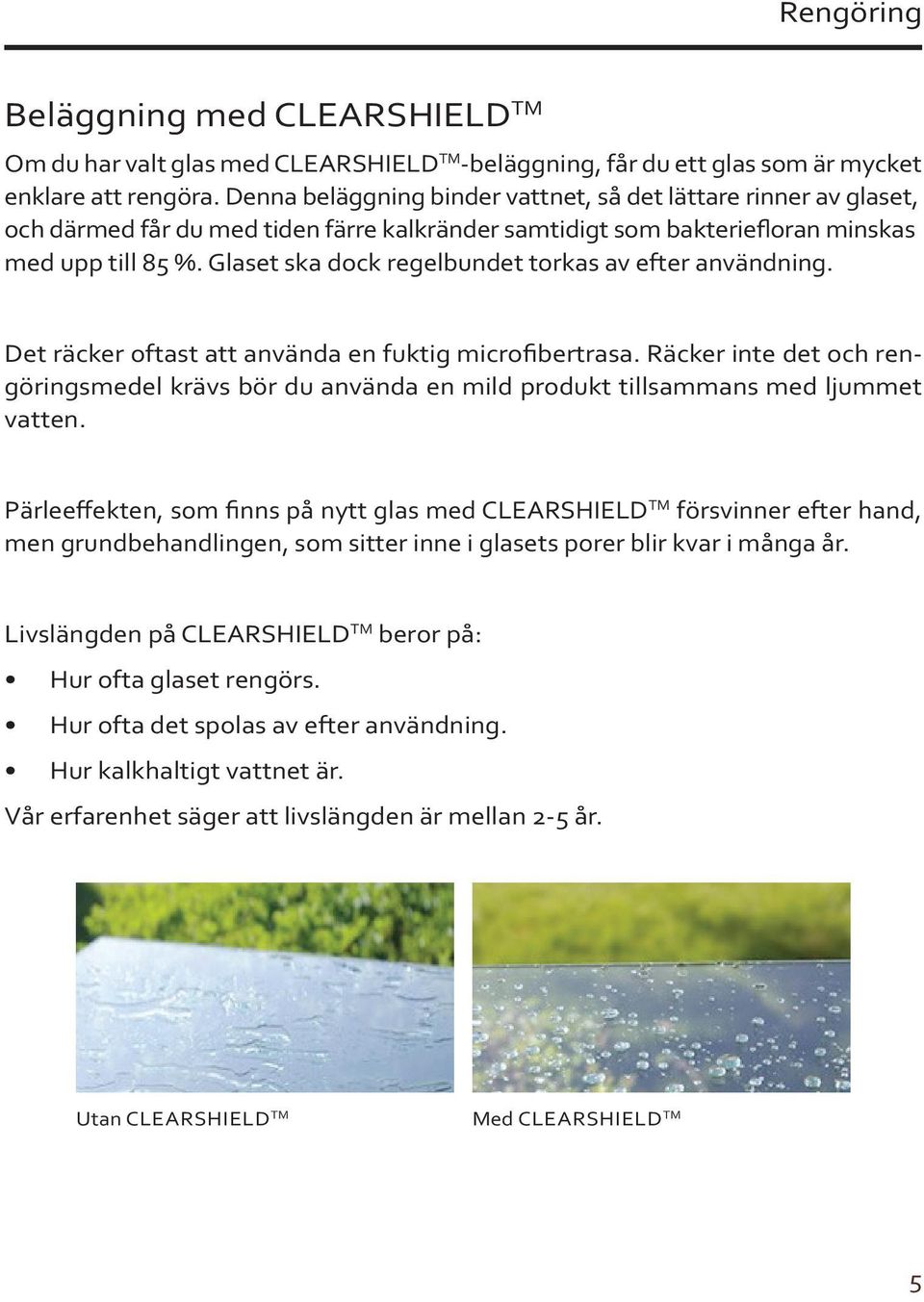

5 Rengöring Beläggning med CLEARSHIELD TM Om du har valt glas med CLEARSHIELD TM -beläggning, får du ett glas som är mycket enklare att rengöra. Denna beläggning binder vattnet, så det lättare rinner av glaset, och därmed får du med tiden färre kalkränder samtidigt som bakteriefloran minskas med upp till 85 %. Glaset ska dock regelbundet torkas av efter användning. Det räcker oftast att använda en fuktig microfibertrasa. Räcker inte det och rengöringsmedel krävs bör du använda en mild produkt tillsammans med ljummet vatten. Pärleeffekten, som finns på nytt glas med CLEARSHIELD TM försvinner efter hand, men grundbehandlingen, som sitter inne i glasets porer blir kvar i många år. Livslängden på CLEARSHIELD TM beror på: Hur ofta glaset rengörs. Hur ofta det spolas av efter användning. Hur kalkhaltigt vattnet är. Vår erfarenhet säger att livslängden är mellan 2-5 år. Utan clearshield tm Med clearshield tm 5

6 Montering: duschdörr med gångjärn Duschgångjärn - 90o Avfetta och rengör glaset där beslag, gångjärn eller u-skena ska fästas. Särskilt viktigt för glas belagt med CLEARSHIELD. Placera gångjärnet i centrum av glasuttaget för att erhålla maximala justermöjligheter. Dra växelvis åt de 4 skruvarna till max moment av 10 NM. Efter ca 15 minuter ska skruvarna alltid efterdras till max moment. Placera avståndsklossar på golvet i den höjd ni önskar att dörren ska sitta på (ofta 10 mm). Se till att dörren har frigång över hela dess svängradie. Placera dörren på avståndsklossarna för att få dörren i rätt höjd och i lod. För att undvika lutning på vridaxeln ska gånggärnet alltid placeras på en hel kakelplatta och aldrig över skarvar. Viktigt! Skruv och plugg måste alltid anpassas till rådande förhållanden på montageplatsen. Välj rätt borr efter storlek på den plugg som ska användas. Använd rostfri skruv med försänkt huvud med diameter på min. 10 mm och max 12 mm. Kontrollera att skruvens huvud är tillräckligt lågt för att inte förhindra montage av beslagets täcklock. 6

7 Montering: duschdörr med gångjärn När dörren är monterad på väggen justeras 0-läget. Dra växelvis åt de 2 skruvarna till max moment av 3,2 Nm. Efter ca 15 minuter ska skruvarna alltid efterdras till max moment. Låsskruvarna kan även säkras med gänglåsning. När dörren är monterad och justerad görs den slutgiltiga fastmonteringen med en tredje skruv. Utförandet på gångjärnet medger att ett 8 mm borr kan användas. Viktigt! Använd rostfri skruv med försänkt huvud med diameter på min. 10 mm och max 12 mm. Kontrollera att skruvens huvud är tillräckligt lågt för att inte förhindra montaget av beslagets täcklock. Det följer med häftkuddar för fixering av täcklock. Innan täckplattorna monteras ska runda märken appliceras som skydd för skruvhuvudena. Därefter trycks täckplattorna fast. Glasuttag skiljer sig beroende på vilken typ av tätningslist som används. Alla mått gäller 8 mm glas. 7

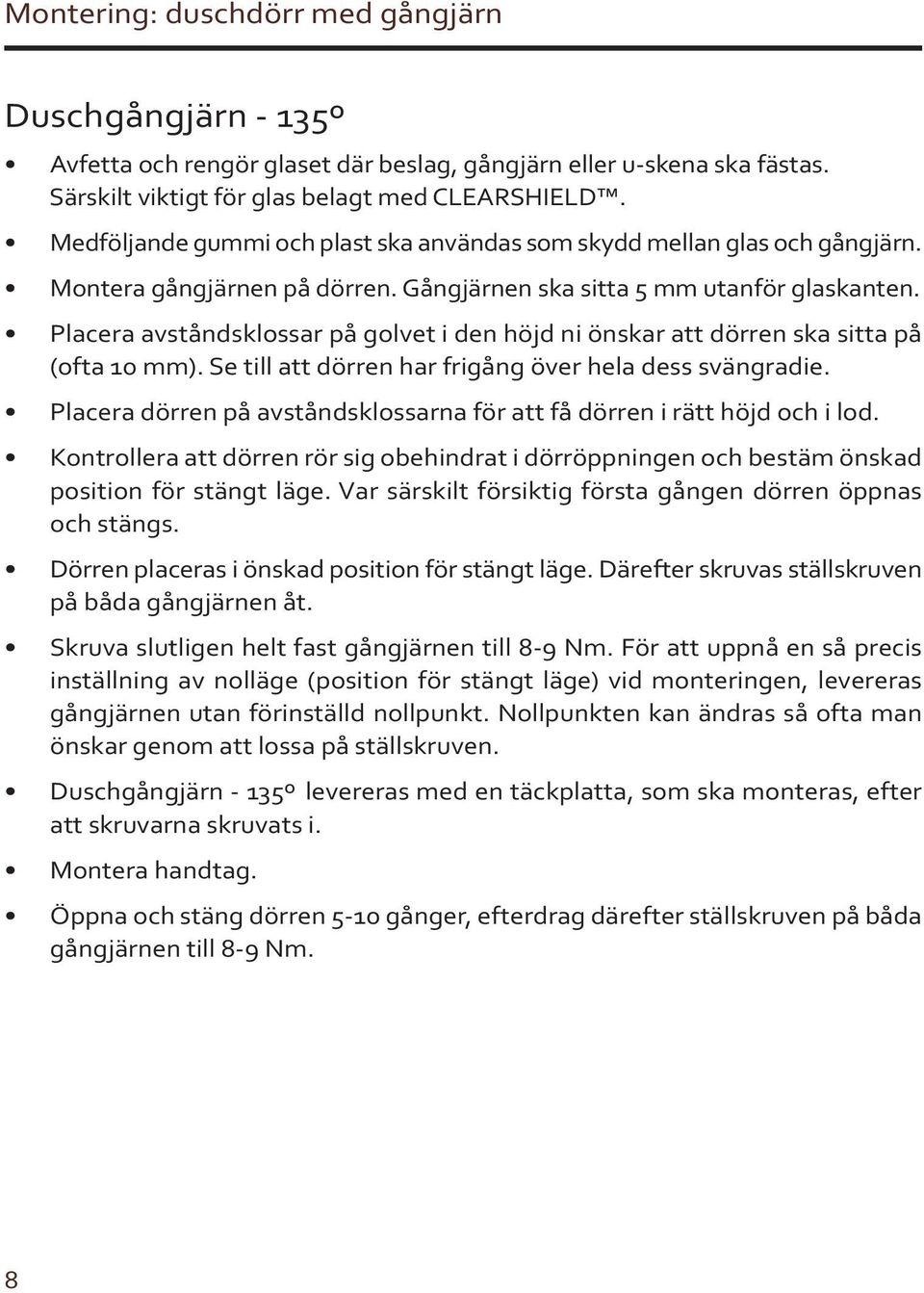

8 Montering: duschdörr med gångjärn Duschgångjärn - 135o Avfetta och rengör glaset där beslag, gångjärn eller u-skena ska fästas. Särskilt viktigt för glas belagt med CLEARSHIELD. Medföljande gummi och plast ska användas som skydd mellan glas och gångjärn. Montera gångjärnen på dörren. Gångjärnen ska sitta 5 mm utanför glaskanten. Placera avståndsklossar på golvet i den höjd ni önskar att dörren ska sitta på (ofta 10 mm). Se till att dörren har frigång över hela dess svängradie. Placera dörren på avståndsklossarna för att få dörren i rätt höjd och i lod. Kontrollera att dörren rör sig obehindrat i dörröppningen och bestäm önskad position för stängt läge. Var särskilt försiktig första gången dörren öppnas och stängs. Dörren placeras i önskad position för stängt läge. Därefter skruvas ställskruven på båda gångjärnen åt. Skruva slutligen helt fast gångjärnen till 8-9 Nm. För att uppnå en så precis inställning av nolläge (position för stängt läge) vid monteringen, levereras gångjärnen utan förinställd nollpunkt. Nollpunkten kan ändras så ofta man önskar genom att lossa på ställskruven. Duschgångjärn - 135o levereras med en täckplatta, som ska monteras, efter att skruvarna skruvats i. Montera handtag. Öppna och stäng dörren 5-10 gånger, efterdrag därefter ställskruven på båda gångjärnen till 8-9 Nm. 8

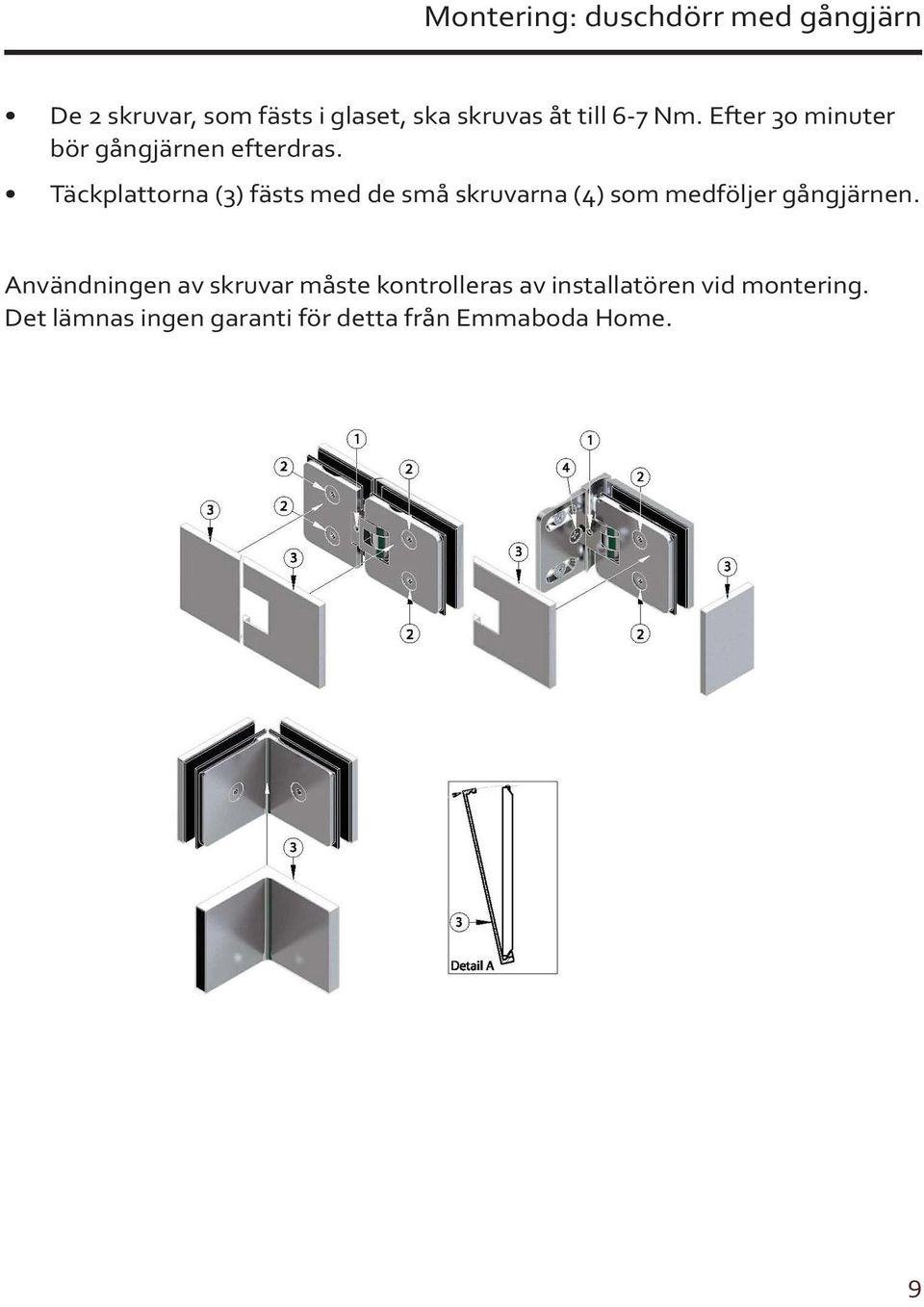

9 Montering: duschdörr med gångjärn De 2 skruvar, som fästs i glaset, ska skruvas åt till 6-7 Nm. Efter 30 minuter bör gångjärnen efterdras. Täckplattorna (3) fästs med de små skruvarna (4) som medföljer gångjärnen. Användningen av skruvar måste kontrolleras av installatören vid montering. Det lämnas ingen garanti för detta från Emmaboda Home. 9

10 Montering: duschvägg Montering av duschvägg med fasta beslag Rengör glaset där beslag, gångjärn eller u-skena ska fästas. Särskilt viktigt för glas belagt med CLEARSHIELD. Använd medföljande gummi och plast som skydd mellan glas och beslag. Tillåten glastjocklek är 8-12, 75 mm. Placera glaset i önskad position på avståndsklossar för att få rätt höjd och i lod. Markera var hålen ska placeras i väggen. Det är en bra idé att använda maskeringstejp på väggen där det ska borras så att väggytan inte skadas. Hålen förborras med ett 4 mm borr. Använd inte slag på borren, eftersom det kan skada väggen. Borra färdigt med ett 8 mm borr, utan slag på borren. Montera beslagen i golv och vägg. Se till att glaset är i lod. Montera glaset i de fastsatta beslagen. Använd medföljande gummiinlägg. Efterdra sedan beslagen. 10

11 Montering: duschvägg Montering av duschvägg med u-skena Avfetta och rengör glaset där skenan ska fästas. Särskilt viktigt för glas belagt med CLEARSHIELD. U-skenan levereras i fast mått. Kapa till önskad längd. U-skenan kan antingen monteras med skruvar eller limmas fast. Oftast används lim vid montering på golv och skruvar vid montering i vägg. Vi råder dig att limma fast u-skenan om den ska fästas på golv, för att inte skada golvvärme och rör som kan vara dragna i golvet. Vi rekommenderar då DANA LIM, Montage Extra 292. Om u-skenan skruvas fast, borras först några försänkta hål i u-skenan. Placera u-skenan i önskad position. Markera var hålen ska placeras. Se till att inte borra i kakelfogar. Undvik att borra där du vet att det går vatten- och värmerör och annat som kan ta skada. Använd maskeringstejp på väggen där det ska borras så att väggytan inte skadas. Innan u-skenan monteras ska ändkåpan/ändkåporna placeras. Glaset placeras på plastklossar så att glaset inte kommer i direktkontakt med u-skenan och skruvarna. Centrera glaset i u-skenan och foga därefter med våtrumssilikon på båda sidor. Alternativt kan en gummilist användas. Låt silikonen härda minst 1 dygn innan användning. 11

12 Montering: duschvägg Montering av stabiliseringsstag glasvägg. Rengör glaset med handdiskmedel där stabiliseringsstaget ska fästas. Särskilt viktigt för glas belagt med CLEARSHIELD. Märk upp var stabiliseringsstaget ska placeras. Om stabiliseringstaget är för långt, kapa till önskad längd. Skruva fast ställskruvarna, dra ej åt dessa för hårt. Montera stabiliseringsstaget, kom ihåg att använda medföljande gummiinlägg. Användningen av skruvar måste kontrolleras av installatören vid montering. Det lämnas ingen garanti för detta från Emmaboda Home. 12

13 Anteckningar 13 13

14 Anteckningar 14 14

15 Anteckningar 15 15
