S C A N DINA V I A N G L A S S I NNOV A TIO N S. Monteringsanvisning SNÄCKESKÄR. Dok nr Version 3
|
|
- Stefan Åkesson
- för 8 år sedan
- Visningar:
Transkript

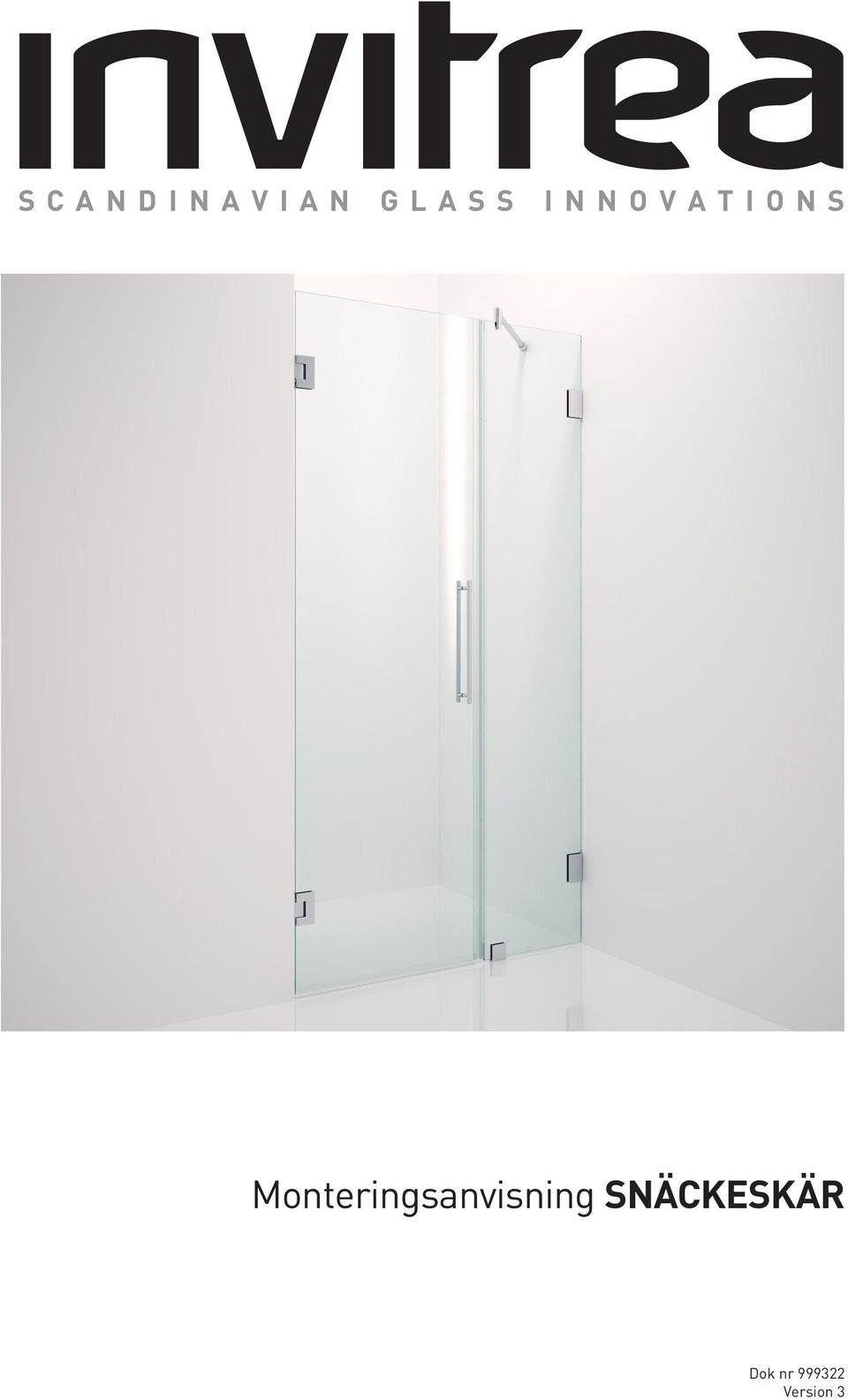

1 S C A N DINA V I A N G L A S S I NNOV A TIO N S Monteringsanvisning SNÄCKESKÄR Dok nr Version 3
2 Monteringsanvisning SNÄCKESKÄR Tack för att du har valt en produkt från Invitrea. Vi hoppas att du kommer att ha glädje av den under många år. Läs igenom hela monteringsanvisningen innan ni börjar montera produkten. 2

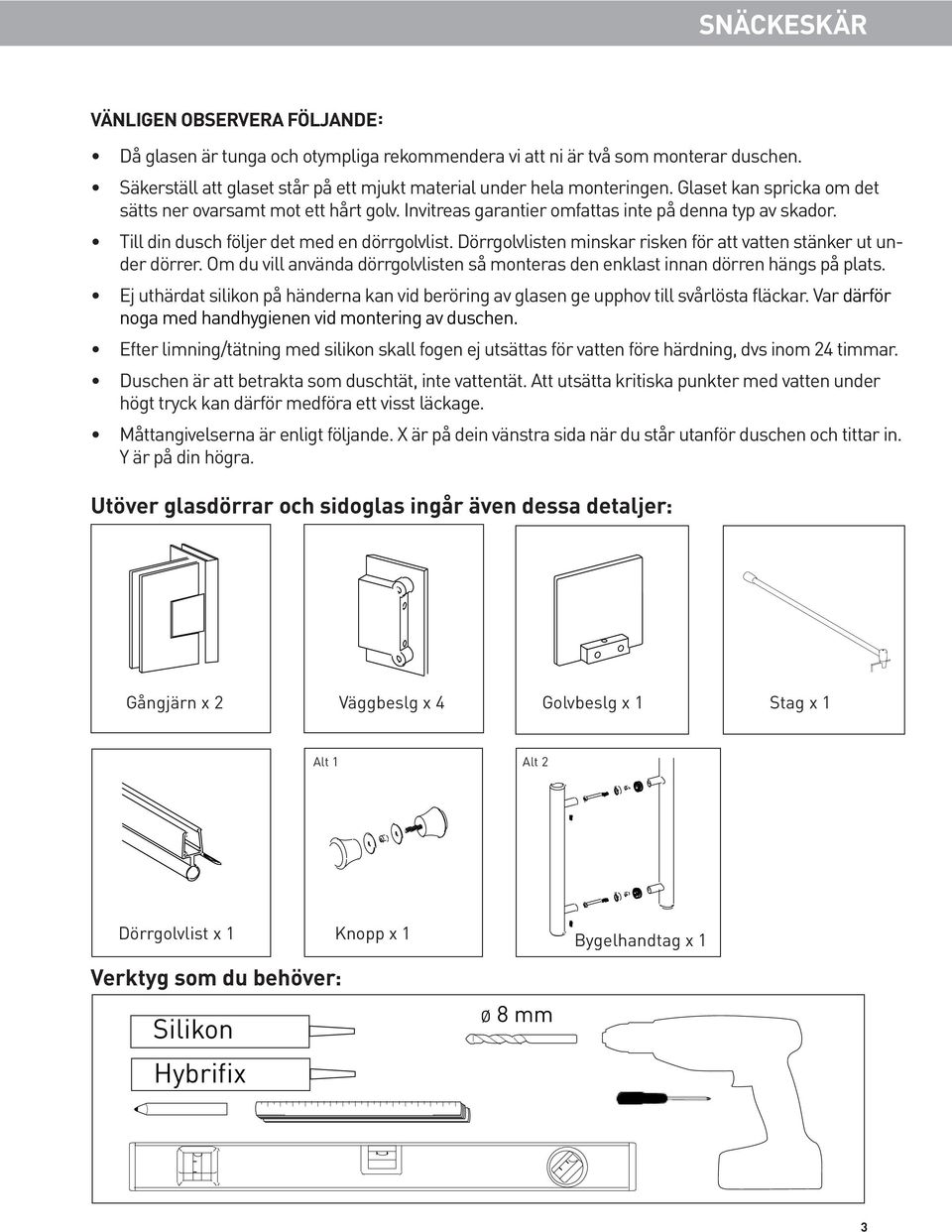

3 VÄNLIGEN OBSERVERA FÖLJANDE: Då glasen är tunga och otympliga rekommendera vi att ni är två som monterar duschen. Säkerställ att glaset står på ett mjukt material under hela monteringen. Glaset kan spricka om det sätts ner ovarsamt mot ett hårt golv. Invitreas garantier omfattas inte på denna typ av skador. Till din dusch följer det med en dörrgolvlist. Dörrgolvlisten minskar risken för att vatten stänker ut under dörrer. Om du vill använda dörrgolvlisten så monteras den enklast innan dörren hängs på plats. Ej uthärdat silikon på händerna kan vid beröring av glasen ge upphov till svårlösta fläckar. Var därför noga med handhygienen vid montering av duschen. Efter limning/tätning med silikon skall fogen ej utsättas för vatten före härdning, dvs inom 24 timmar. Duschen är att betrakta som duschtät, inte vattentät. Att utsätta kritiska punkter med vatten under högt tryck kan därför medföra ett visst läckage. Måttangivelserna är enligt följande. X är på dein vänstra sida när du står utanför duschen och tittar in. Y är på din högra. Utöver glasdörrar och sidoglas ingår även dessa detaljer: Gångjärn x 2 Väggbeslg x 4 Golvbeslg x 1 Stag x 1 Alt 1 Alt 2 Dörrgolvlist x 1 Knopp x 1 Bygelhandtag x 1 Verktyg som du behöver: Silikon Hybrifix Ø 8 mm 3

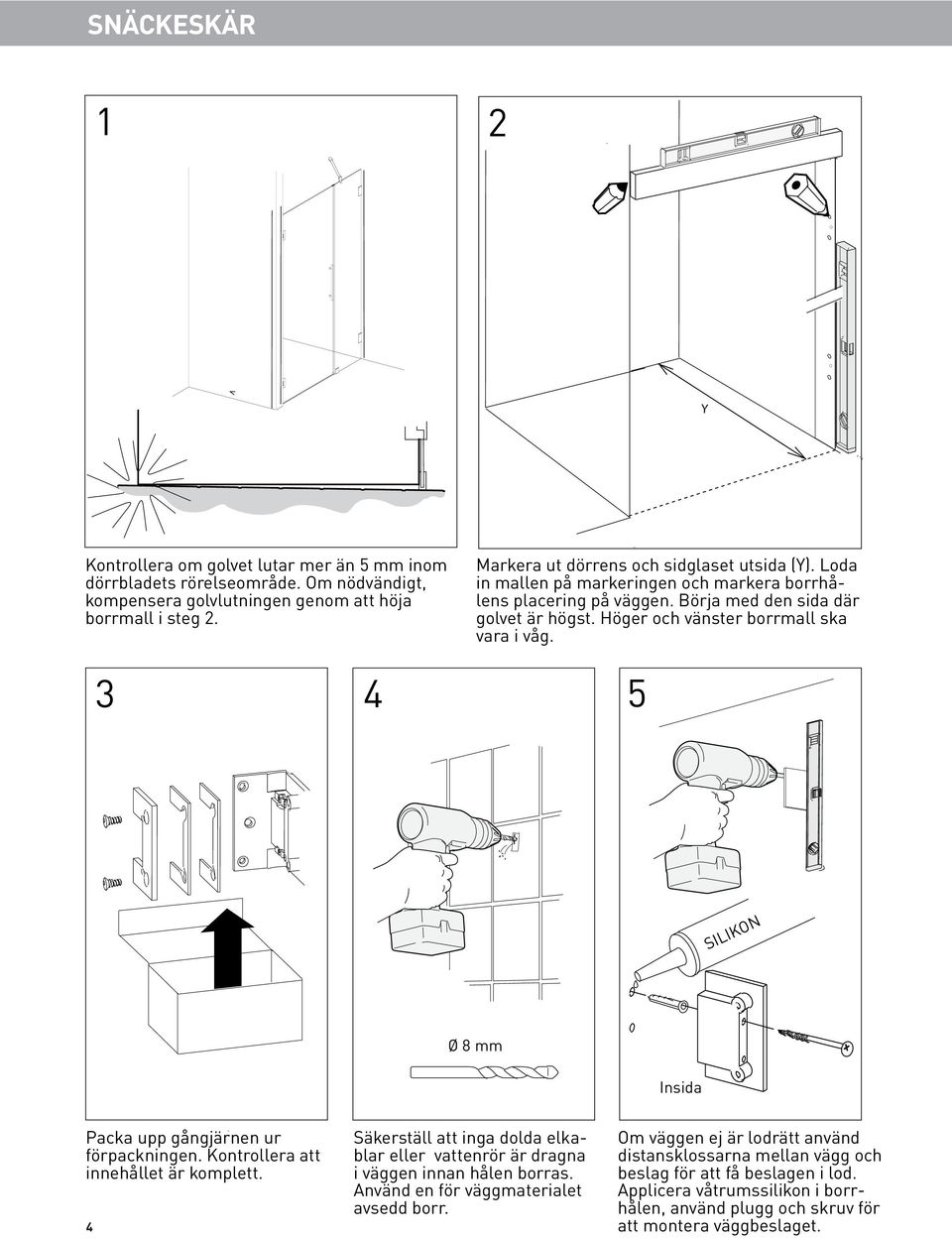

4 1 2 Y Kontrollera om golvet lutar mer än 5 mm inom dörrbladets rörelseområde. Om nödvändigt, kompensera golvlutningen genom att höja borrmall i steg Markera ut dörrens och sidglaset utsida (Y). Loda in mallen på markeringen och markera borrhålens placering på väggen. Börja med den sida där golvet är högst. Höger och vänster borrmall ska vara i våg. 5 SILIKON Ø 8 mm Insida Packa upp gångjärnen ur förpackningen. Kontrollera att innehållet är komplett. 4 Säkerställ att inga dolda elkablar eller vattenrör är dragna i väggen innan hålen borras. Använd en för väggmaterialet avsedd borr. Om väggen ej är lodrätt använd distansklossarna mellan vägg och beslag för att få beslagen i lod. Applicera våtrumssilikon i borrhålen, använd plugg och skruv för att montera väggbeslaget.
5 6 7 8 Glaset Till varje beslag finns ett par tjocka och ett par tunna gummipackningar. Använd de tjockare på var sida om glaset. Om du önskar använda dörrgolvlisten så montera den före du monterar dörren. Dörrglaset monteras i gångjärnet med en gummipackning på varje sida om glaset. Skydda glaset underkant vid montering. Skruva fast glaset och kontroller att glasets framkant är i lod. Montera magnetlist. Montera sidoglaset med gummipackning på var sida om glaset och kontrollera att glasets framkant är i lod. Montera magnetlist 9 10 Insida Justera vid behov dörrbladets och sidglasets höjdläge. Dörrens stängningsläge justeras med skruvarna enligt ovan. Sidoglasets golvbeslag limmas i golvet med hybrifix. Gummi på var sida om glaset. Duschen får ej användas under härdningstiden (min 24h). 5
6 11 12 Montera sidoglasets stag. Kapa röret i lämplig längd. Mellan glasbeslagets spännskruv och glaset skall det vara en plastpackning. Montera bygelhandtaget eller knopp beroende på modell. 6

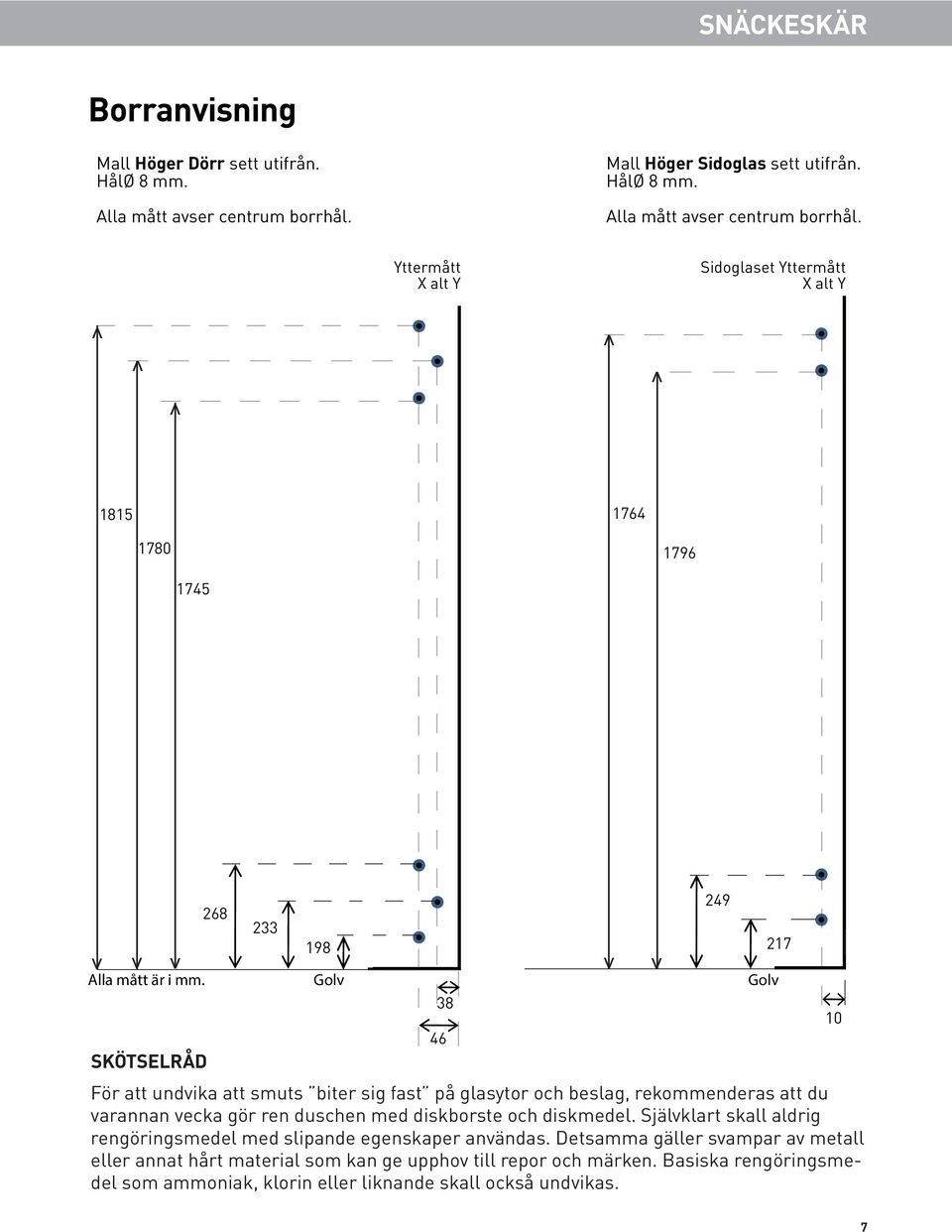

7 Borranvisning Mall Höger Dörr sett utifrån. HålØ 8 mm. Alla mått avser centrum borrhål. Mall Höger Sidoglas sett utifrån. HålØ 8 mm. Alla mått avser centrum borrhål. Yttermått X alt Y Sidoglaset Yttermått X alt Y Alla mått är i mm. SKÖTSELRÅD Golv För att undvika att smuts biter sig fast på glasytor och beslag, rekommenderas att du varannan vecka gör ren duschen med diskborste och diskmedel. Självklart skall aldrig rengöringsmedel med slipande egenskaper användas. Detsamma gäller svampar av metall eller annat hårt material som kan ge upphov till repor och märken. Basiska rengöringsmedel som ammoniak, klorin eller liknande skall också undvikas. Golv 10 7
8
