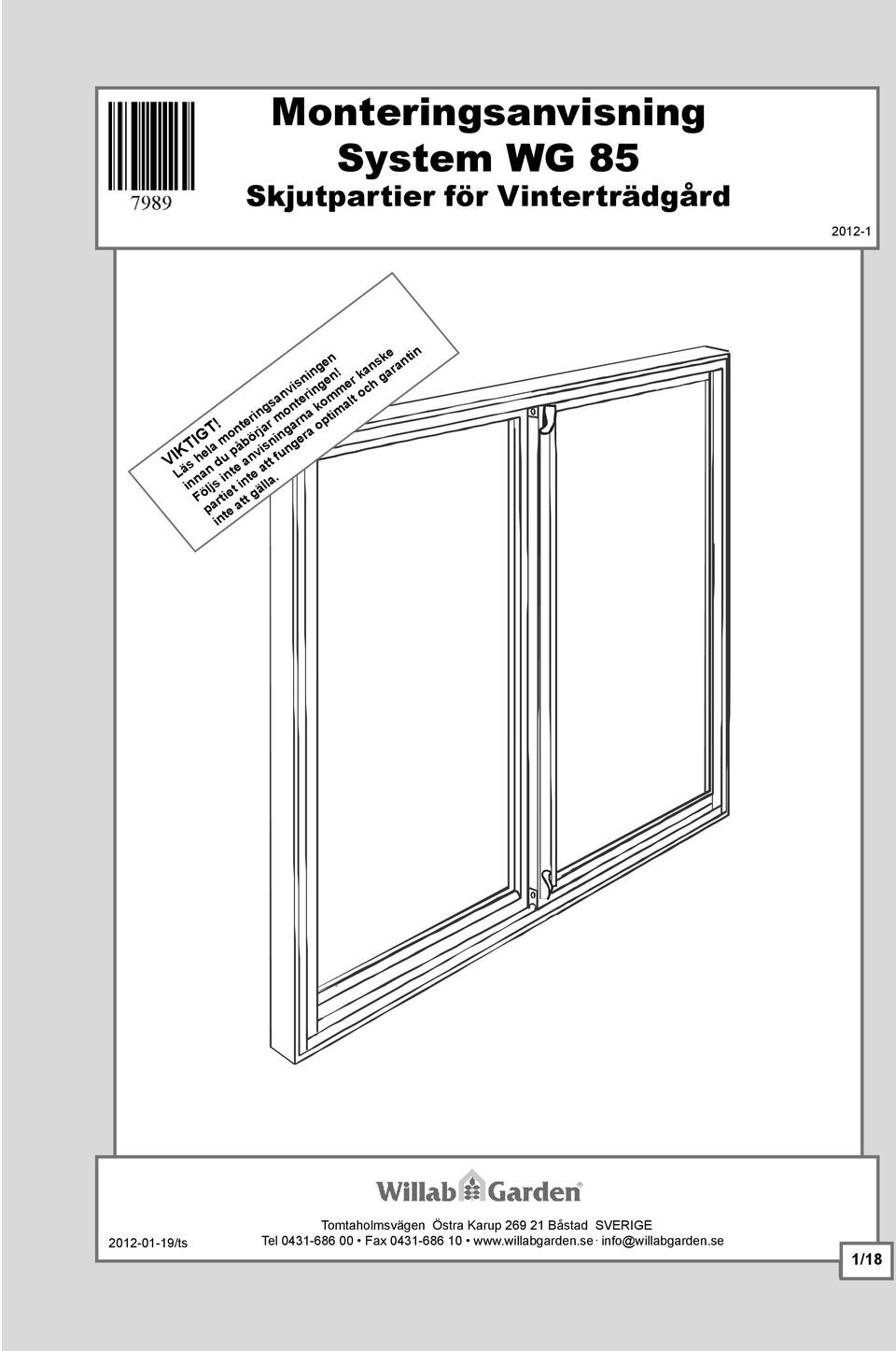

1 Monteringsanvisning System WG 85 Skjutpartier för Vinterträdgård VIKTIGT! Läs hela monteringsanvisningen innan du påbörjar monteringen! Följs inte anvisningarna kommer kanske partiet inte att fungera optimalt och garantin inte att gälla /ts Tomtaholmsvägen Östra Karup Båstad SVERIGE Tel Fax /18

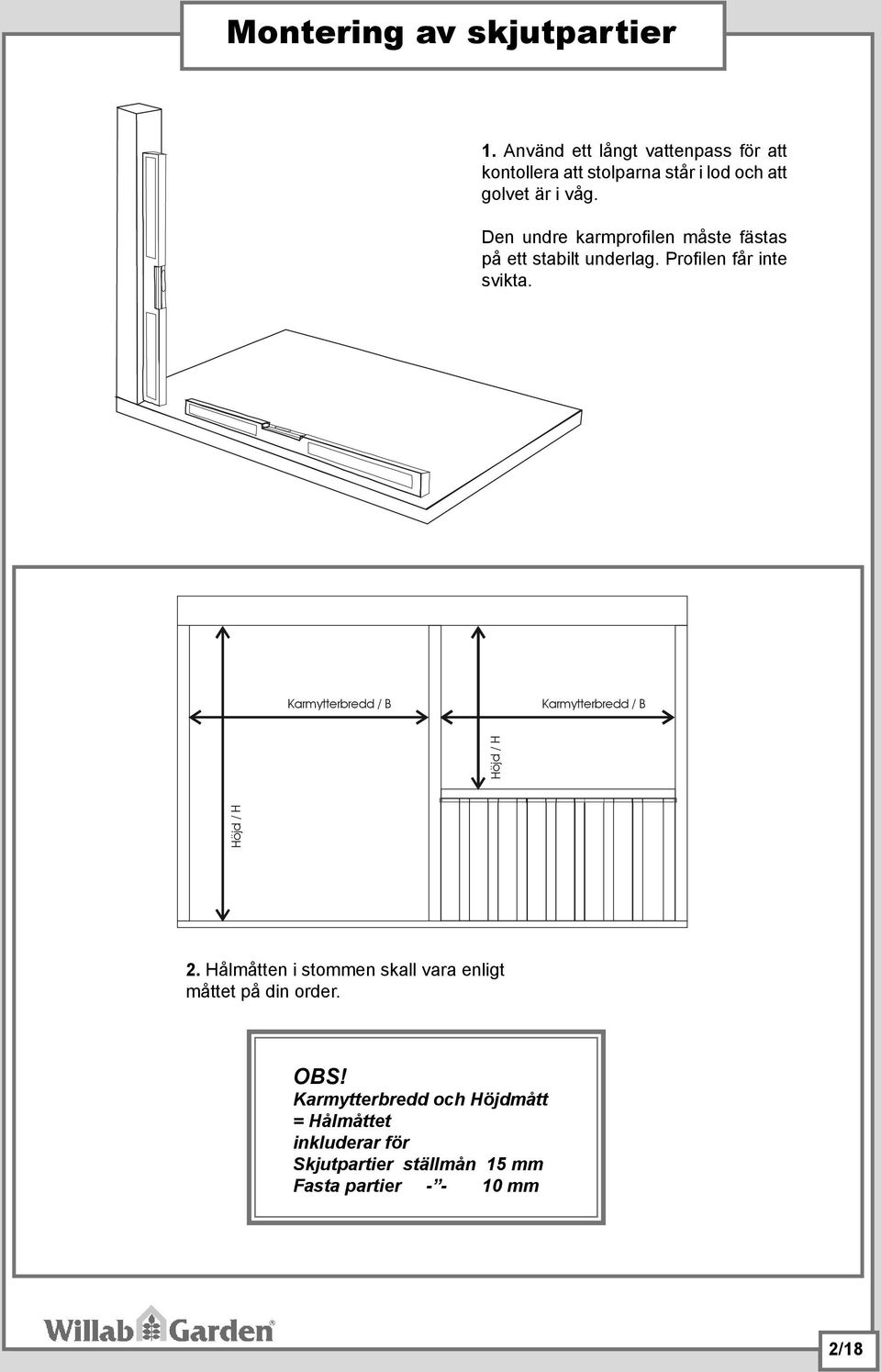

2 Montering av skjutpartier 1. Använd ett långt vattenpass för att kontollera att stolparna står i lod och att golvet är i våg. Den undre karmprofi len måste fästas på ett stabilt underlag. Profi len får inte svikta. Karmytterbredd / B Karmytterbredd / B Höjd /H Höjd /H 2. Hålmåtten i stommen skall vara enligt måttet på din order. OBS! Karmytterbredd och Höjdmått = Hålmåttet inkluderar för Skjutpartier ställmån 15 mm Fasta partier mm 2/18

3 Montering av skjutpartier 2-spårs karmprofi l 3-spårs karmprofi l 3/18

4 Montering av skjutpartier 3. Skruva ihop de fyra karmprofi lsdelarna. Dräneringshålen på underprofi len skall vända utåt. OBS! Var noga med att täta ordentligt med tätningsmassan (för utvändigt bruk) (1) i samtliga hörnskarvar(2)(medföljer ej)! Slutbleck Slutbleck 2 2 OBS! Var noga med att täta ordentligt med tätningsmassa (för utvändigt bruk) (1) i samtliga hörnskarvar (2)( medföljer ej)! 1 4/18

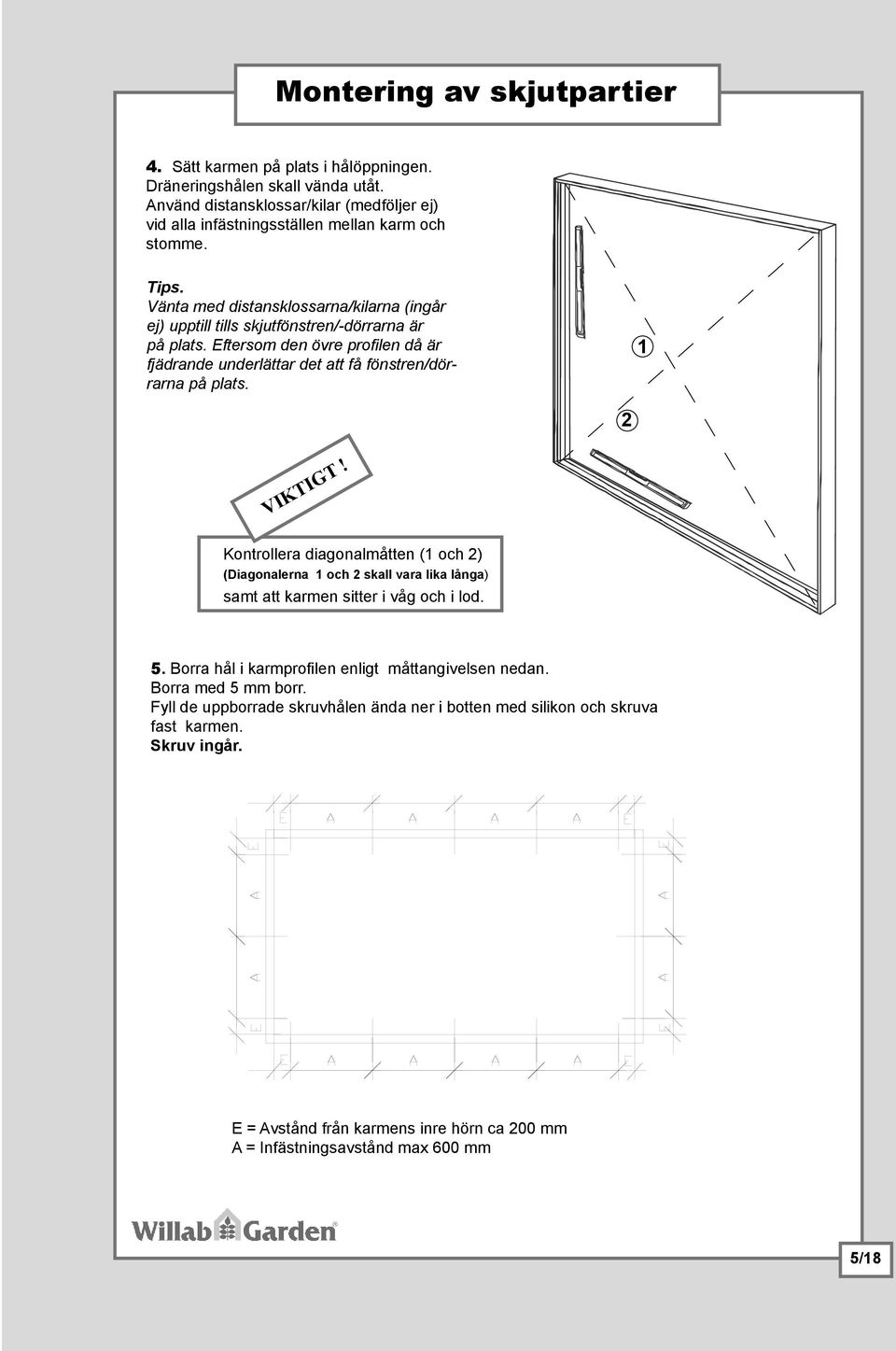

5 Montering av skjutpartier 4. Sätt karmen på plats i hålöppningen. Dräneringshålen skall vända utåt. Använd distansklossar/kilar (medföljer ej) vid alla infästningsställen mellan karm och stomme. Tips. Vänta med distansklossarna/kilarna (ingår ej) upptill tills skjutfönstren/-dörrarna är på plats. Eftersom den övre profi len då är fjädrande underlättar det att få fönstren/dörrarna på plats. 1 2 VIKTIGT! Kontrollera diagonalmåtten (1 och 2) (Diagonalerna 1 och 2 skall vara lika långa) samt att karmen sitter i våg och i lod. 5. Borra hål i karmprofi len enligt måttangivelsen nedan. Borra med 5 mm borr. Fyll de uppborrade skruvhålen ända ner i botten med silikon och skruva fast karmen. Skruv ingår. E = Avstånd från karmens inre hörn ca 200 mm A = Infästningsavstånd max 600 mm 5/18

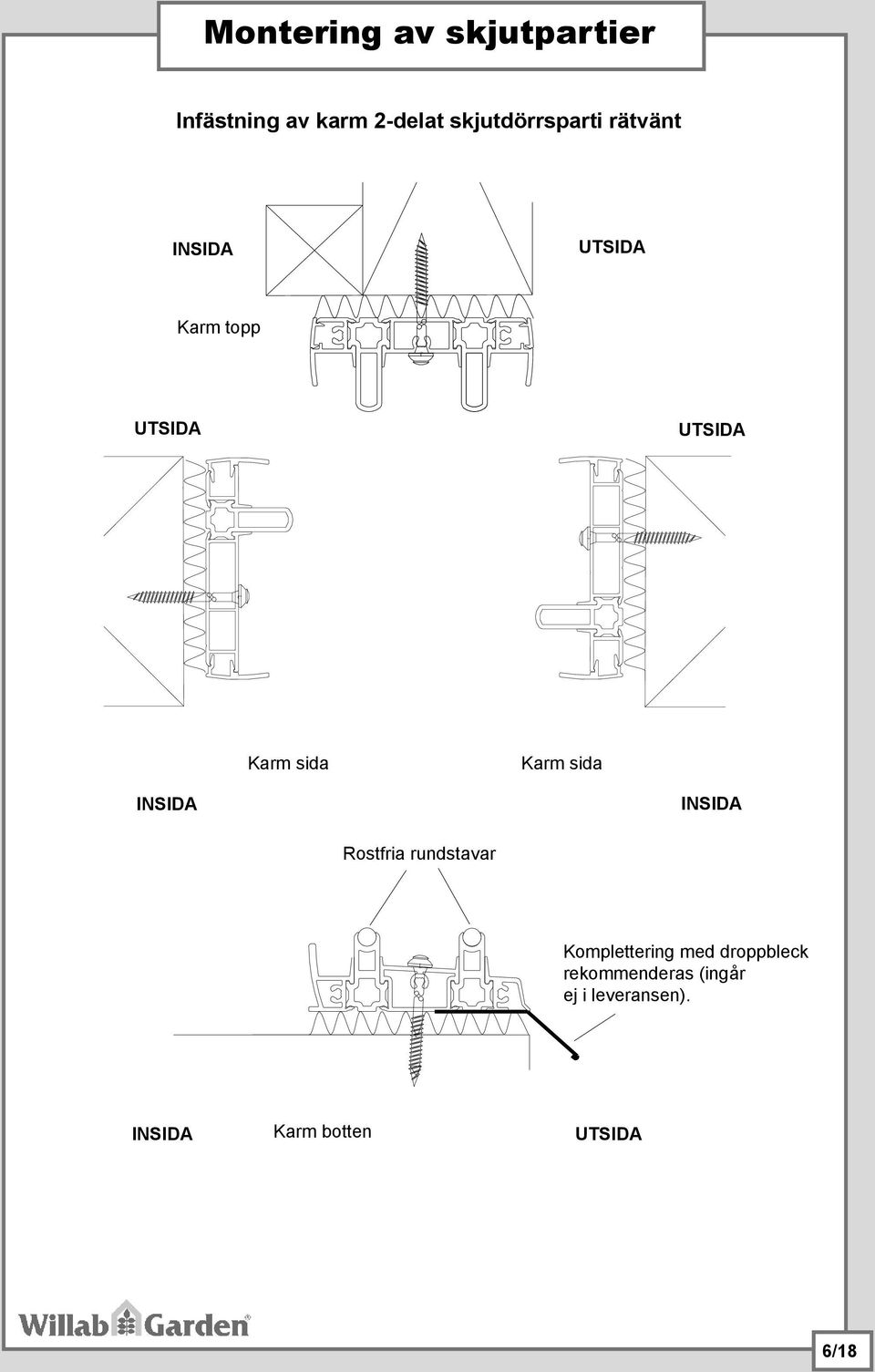

6 Montering av skjutpartier Infästning av karm 2-delat skjutdörrsparti rätvänt Karm topp Karm sida Karm sida Rostfria rundstavar Komplettering med droppbleck rekommenderas (ingår ej i leveransen). Karm botten 6/18

7 Montering av skjutpartier Infästning av karm 3-delat skjutdörrsparti rätvänt Karm topp Karm sida Karm sida Rostfria rundstavar Komplettering med droppbleck rekommenderas (ingår ej i leveransen). Karm botten 7/18

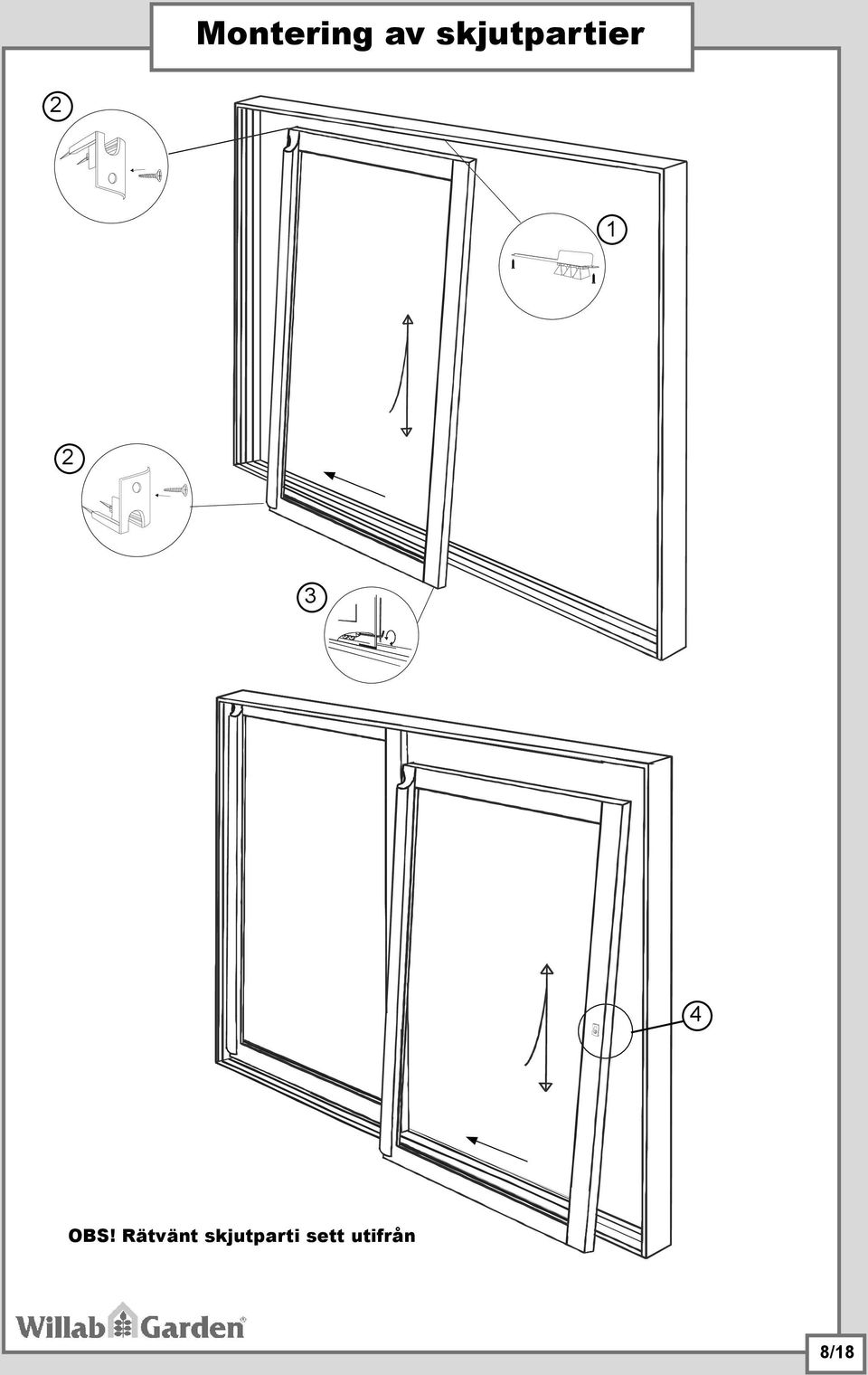

8 Montering av skjutpartier OBS! Rätvänt skjutparti sett utifrån 8/18

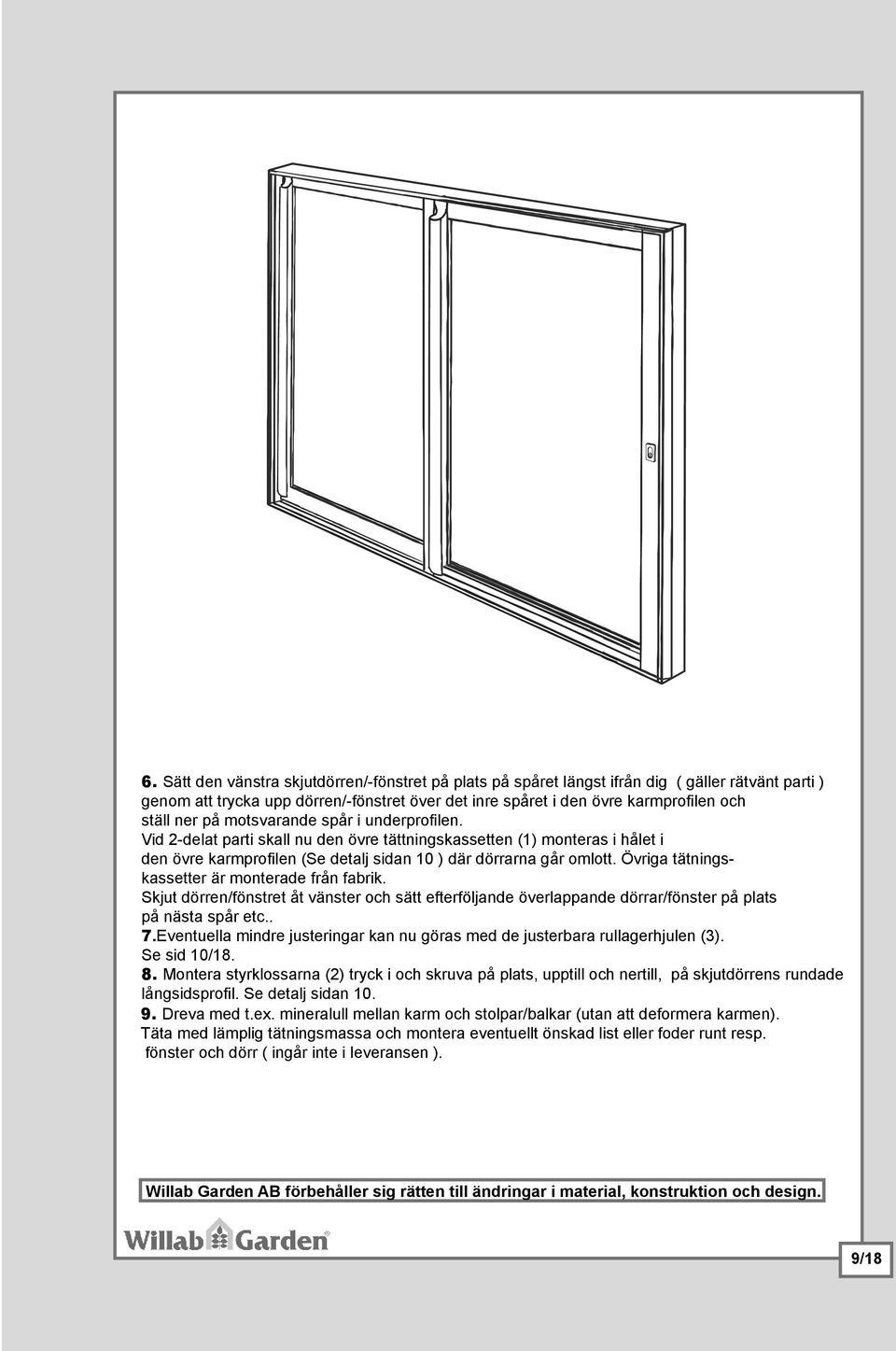

9 6. Sätt den vänstra skjutdörren/-fönstret på plats på spåret längst ifrån dig ( gäller rätvänt parti ) genom att trycka upp dörren/-fönstret över det inre spåret i den övre karmprofi len och ställ ner på motsvarande spår i underprofi len. Vid 2-delat parti skall nu den övre tättningskassetten (1) monteras i hålet i den övre karmprofi len (Se detalj sidan 10 ) där dörrarna går omlott. Övriga tätningskassetter är monterade från fabrik. Skjut dörren/fönstret åt vänster och sätt efterföljande överlappande dörrar/fönster på plats på nästa spår etc.. 7.Eventuella mindre justeringar kan nu göras med de justerbara rullagerhjulen (3). Se sid 10/ Montera styrklossarna (2) tryck i och skruva på plats, upptill och nertill, på skjutdörrens rundade långsidsprofi l. Se detalj sidan Dreva med t.ex. mineralull mellan karm och stolpar/balkar (utan att deformera karmen). Täta med lämplig tätningsmassa och montera eventuellt önskad list eller foder runt resp. fönster och dörr ( ingår inte i leveransen ). Willab Garden AB förbehåller sig rätten till ändringar i material, konstruktion och design. 9/18

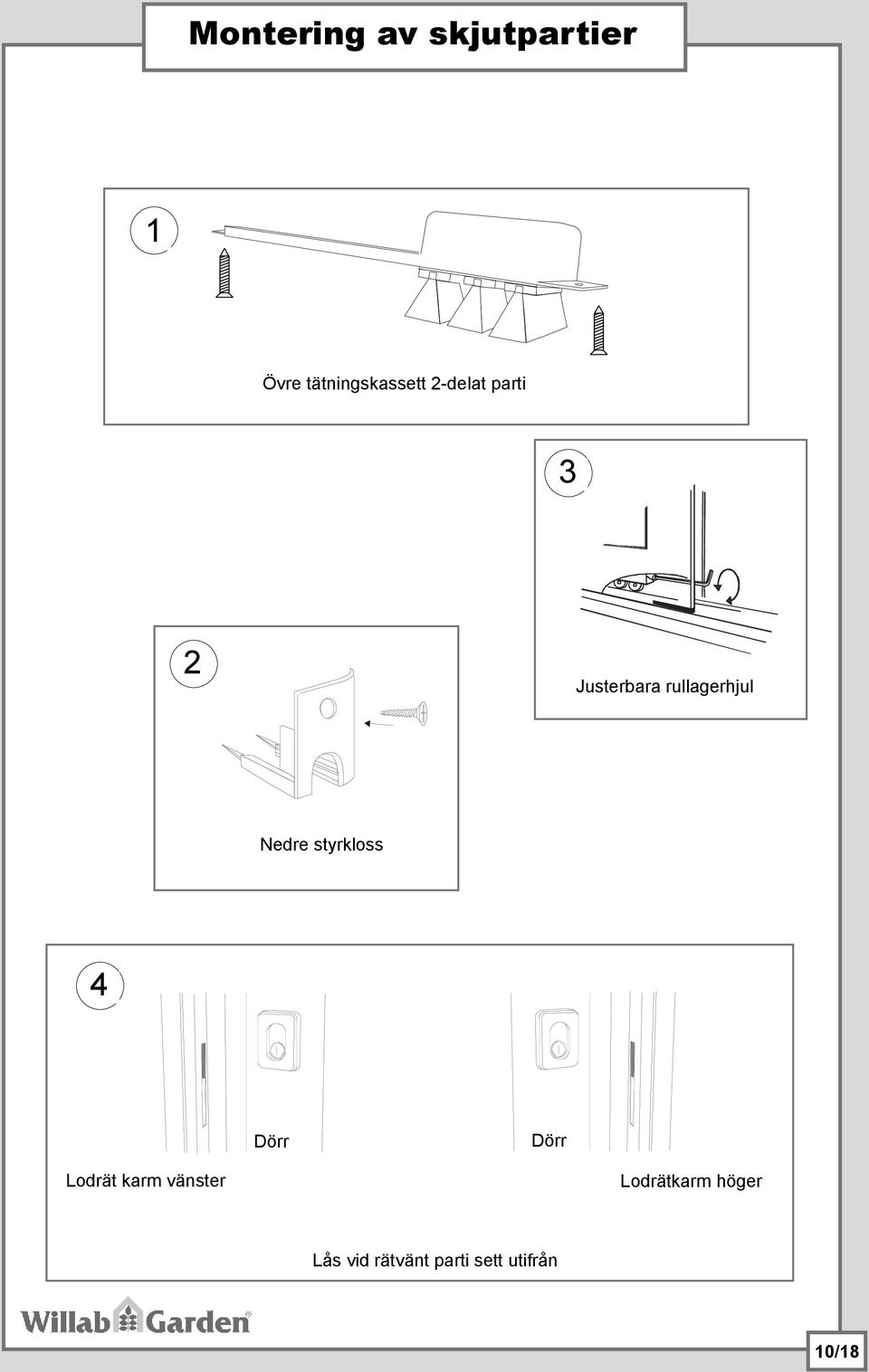

10 Montering av skjutpartier 1 Övre tätningskassett 2-delat parti 3 2 Justerbara rullagerhjul Nedre styrkloss 4 Dörr Dörr Lodrät karm vänster Lodrätkarm höger Lås vid rätvänt parti sett utifrån 10/18

11 Montering av fast parti Läs monteringsanvisningen innan du påbörjar monteringen! Fast parti sett utifrån OBS! Karmytterbredd och Höjdmått = Hålmåttet inkluderar för Fasta partier: Ställmån 10 mm 11/18

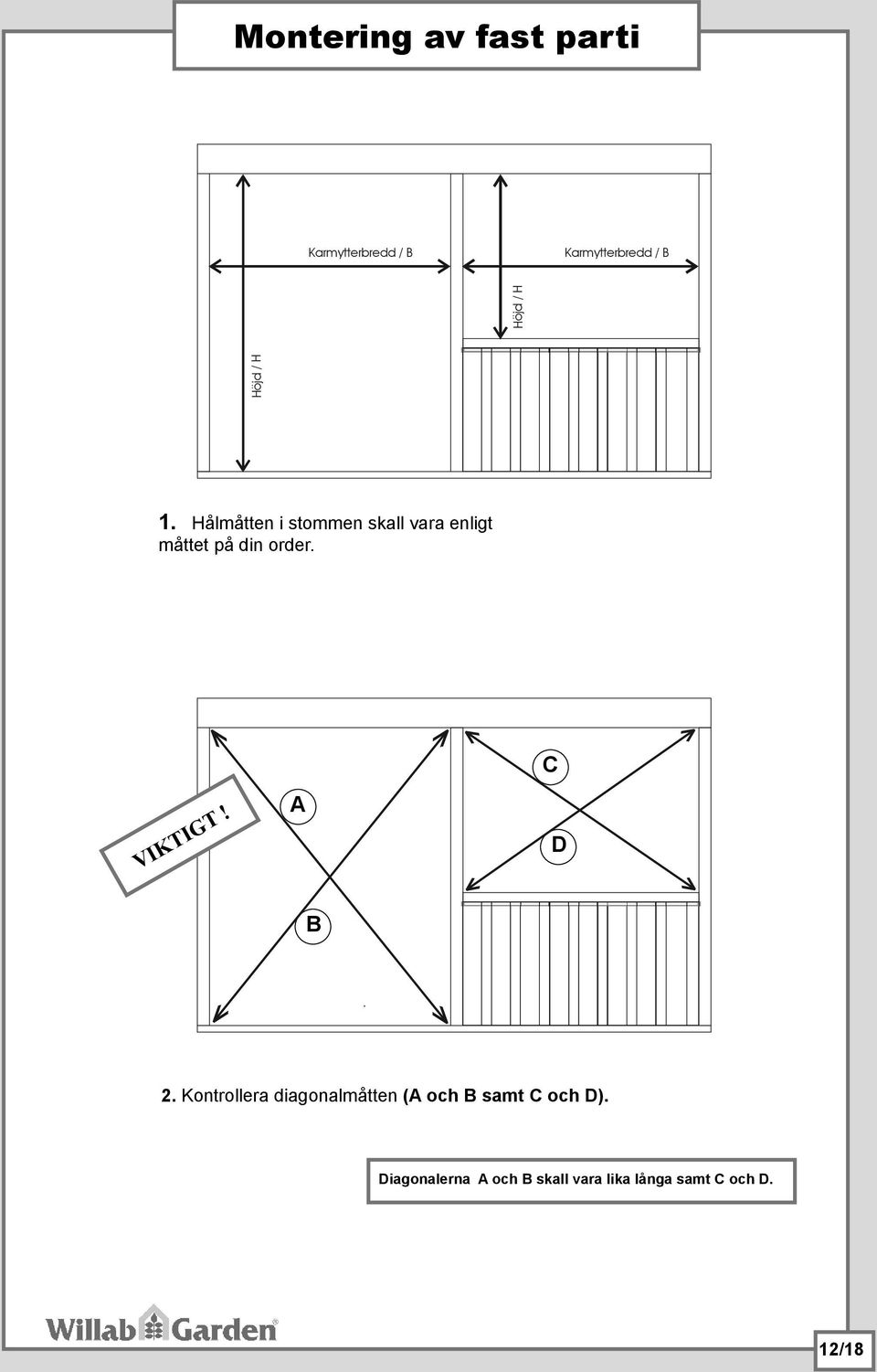

12 Montering av fast parti Karmytterbredd / B Karmytterbredd / B Höjd /H Höjd /H 1. Hålmåtten i stommen skall vara enligt måttet på din order. VIKTIGT! A C D B 2. Kontrollera diagonalmåtten (A och B samt C och D). Diagonalerna A och B skall vara lika långa samt C och D. 12/18

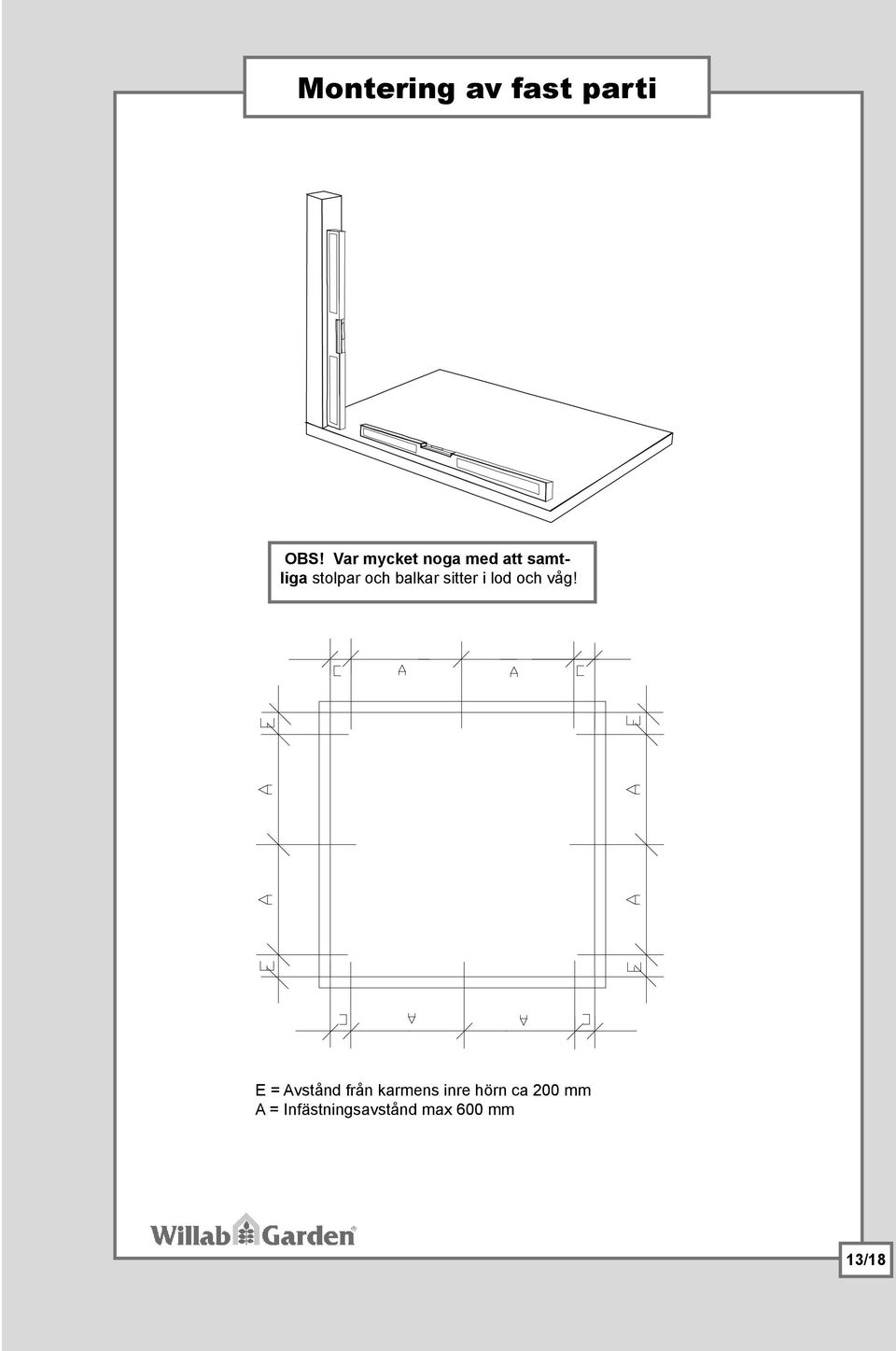

13 Montering av fast parti OBS! Var mycket noga med att samtliga stolpar och balkar sitter i lod och våg! E = Avstånd från karmens inre hörn ca 200 mm A = Infästningsavstånd max 600 mm 13/18

14 Montering av fast parti 2. Lossa täckprofi len på utsidan av partiet genom att tex bända försiktigt med en skruvmejsel. (OBS! Lägg tex en masonitbit mellan profi lerna och mejseln för att inte skada lacken!) Fast parti sett utifrån 3.Förborra hål för skruv enligt mall föregående sida 13/18. Sätt partiet på plats. Vid fast parti höjd 2000mm skall det läggas en träregel 19x45* mm på golvet. Skruva fast partiet. Tryck tillbaka de bortmonterade täcklisterna runt partiet. Se detaljskiss sidan 16/18. * 14/18

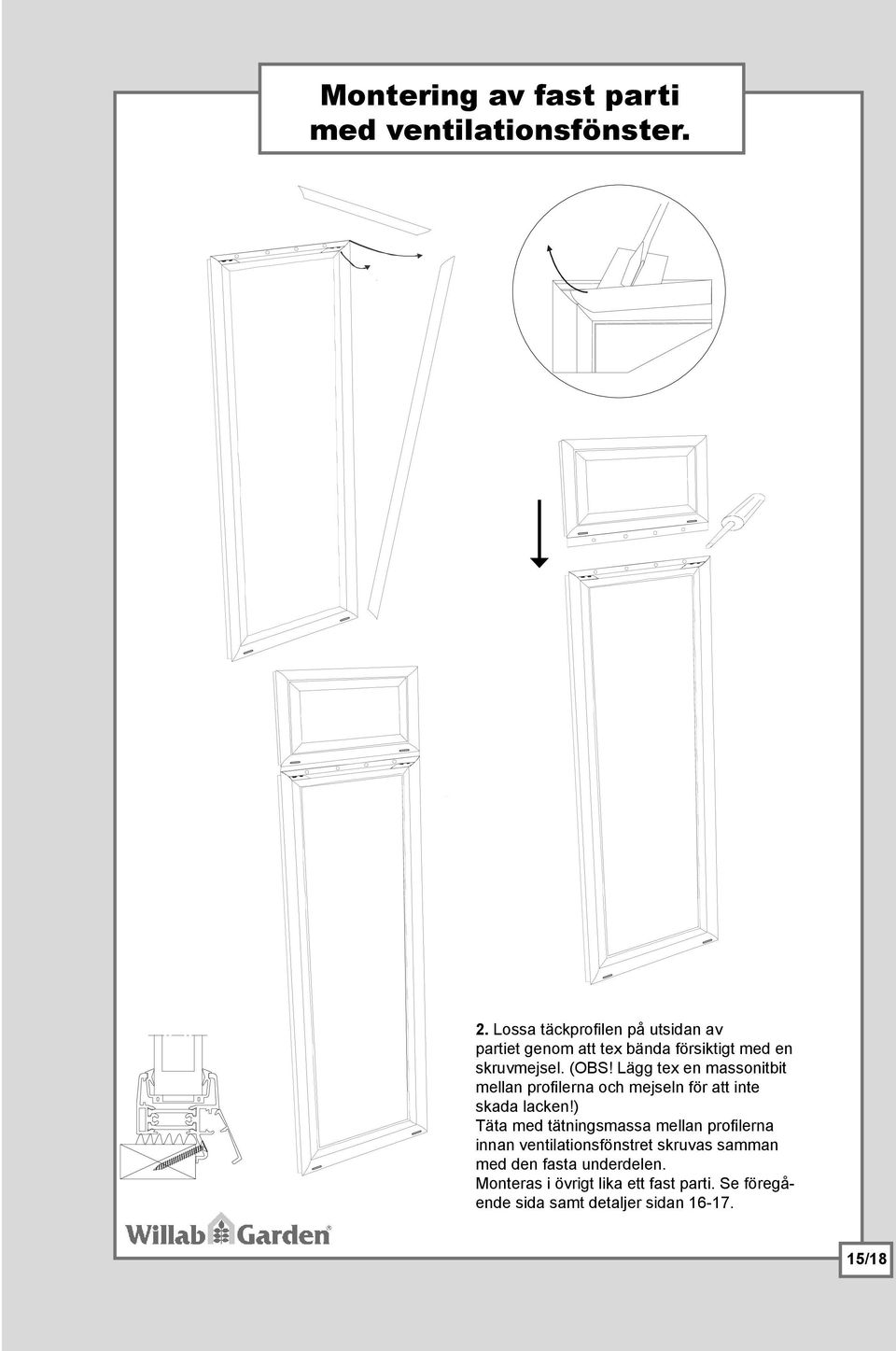

15 Montering av fast parti med ventilationsfönster. 2. Lossa täckprofi len på utsidan av partiet genom att tex bända försiktigt med en skruvmejsel. (OBS! Lägg tex en massonitbit mellan profi lerna och mejseln för att inte skada lacken!) Täta med tätningsmassa mellan profi lerna innan ventilationsfönstret skruvas samman med den fasta underdelen. Monteras i övrigt lika ett fast parti. Se föregående sida samt detaljer sidan /18

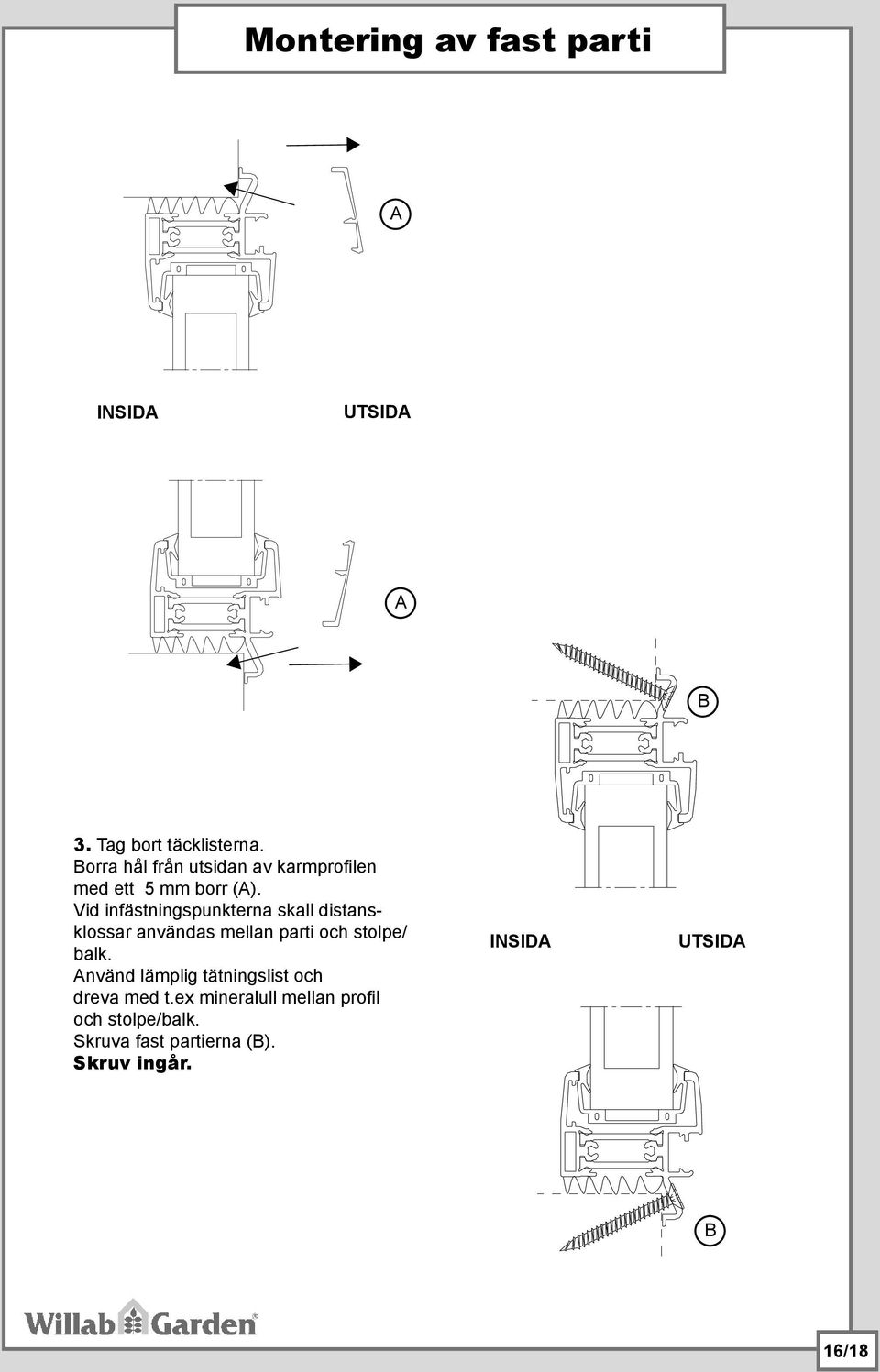

16 Montering av fast parti A A B 3. Tag bort täcklisterna. Borra hål från utsidan av karmprofi len med ett 5 mm borr (A). Vid infästningspunkterna skall distansklossar användas mellan parti och stolpe/ balk. Använd lämplig tätningslist och dreva med t.ex mineralull mellan profi l och stolpe/balk. Skruva fast partierna (B). Skruv ingår. B 16/18

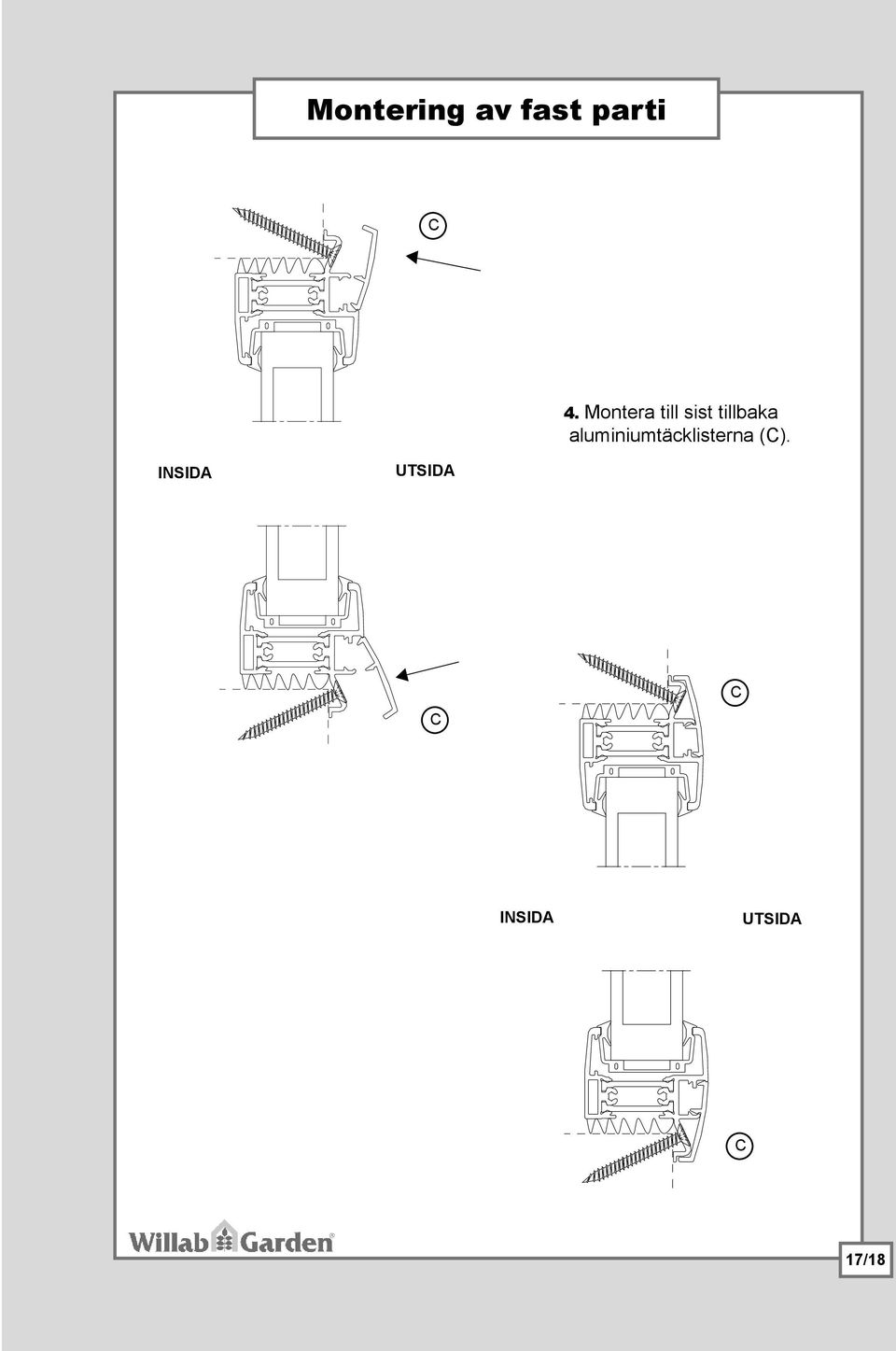

17 Montering av fast parti C 4. Montera till sist tillbaka aluminiumtäcklisterna (C). C C C 17/18

18 Skötselråd Våra isolerglas rengöres som vanligt glas. Isolerglas Använd vanliga fönstertvättmedel, rikligt med vatten och mjuk, luddfri trasa eller gummiskrapa. Rödsprit eller aceton löser vissa föroreningar. Sidol, Häxan, Brillo eller annat skonsamt putsmedel kan polera bort andra föroreningar. Putsmedlet kan tvättas bort med rödsprit. Tvätta sedan glaset på vanligt sätt. Använd ej skrapa, metallföremål eller stålull för att skrapa bort hårt sittande smuts. Eloxerade aluminiumprofi ler. Miljövänlig användning av t.ex. såpa, handdiskmedel eller bara vanligt vatten kan räcka för att rengöra eloxerade aluminiumprofi ler. Om eloxerat aluminium används utomhus är det viktigt att det skyddas från kontakt med våt cement och murbruk under byggnadsperioden eftersom dessa innehåller kalk och är alkaliska i vått tillstånd. Undvika kondens Vare sig man har valt vanligt glas, energiglas eller isolerglas så kan man få kondens på rutorna. Kondens beror på att kalla ytor och kall luft bär fukt sämre än varma ytor och varm luft. I vissa fall kan kondensen vara en engångsföreteelse i andra fall bero på mer långvariga fuktproblem. Vi har nedan listat upp de vanligaste problemen och förslag till åtgärder. - Fukt från huset. När man öppnar altandörren strömmar varm, fuktig luft ut i uterummet. Om luften därute är kallare kommer fukten att kondensera på de kallaste ytorna. * Ventilera/vädra. - Fukt från människor. Människor avger mycket fukt och folksamlingar kan ge upphov till imma på rutorna. * Ventilera/vädra. - Ogynnsamt väder. Om det kommer mycket nederbörd under en kort period samtidigt som temperaturen faller snabbt kommer denna kombination att kunna ge imma. *Ingen åtgärd behövs. Det rättar till sig själv vid väderomslag. - Markfukt. Om man har ett öppet träbjälklag och fuktig terräng kan markfukten tränga upp i uterummet. * Använd makadam eller sand under bjälklaget. I sand- eller makadamlagret ska man dessutom lägga en plastfolie som ångspärr. Alternativt täta golvet. - Fukt från betongplatta. Det tar väldigt lång tid för en betongplatta att torka ut ordentligt (mellan 1-2 år beroende av yttre omständigheter). Under den tiden avger plattan fukt som kan ge imma. * Ventilera ut fukten och värm upp rummet när det är kallt (detta för att påskynda uttorkningsprocessen) och täck inte golven (då stannar fukten kvar mycket längre). - Fukt från växter. Även växter avger mycket fukt och om man vill använda sitt uterum som ett kombinerat växthus kan man få problem med kondens. * Mekanisk ventilation med t ex en badrumsfl äkt eller dyl. 18/18 Tomtaholmsvägen Östra Karup Båstad SVERIGE Tel Fax info@willabgarden.se
