1 AB Svenska Wavin Kjulamon 6 SE Eskilstuna Tel: +46 (0) Fax: +46 (0) wavin@wavin.se 06/09 42AI03_e flödesreglerbrunn Installation, drift och underhållsinstruktioner

2 flödesreglerbrunn Innehåll 1 DIRECT FLÖDESREGLERBRUNN TEKNISKA DATA DRIFT KONSTRUKTION EUROHUK 800 INSPEKTIONSHALS BETÄCKNING INSTALLATION TRANSPORT OCH HANTERING AV TANK FÖRANKRING NS3 NS Förankring i sand...5 Förankring i betongplatta NS40 NS Förankring i betongplatta...5 Förankring med träregel...7 Förankring med GAP-plattor ÅTERFYLLNAD INSTALLATION AV INSPEKTIONSHALS UNDERHÅLL... 9 AB Svenska WAVIN 2(10)

3 flödesreglerbrunn 1 DIRECT FLÖDESREGLERBRUNN Direkt flödesregulator är avsedd som en del av regnvattensystemet på stora parkerings och lagerutrymmen, samt industriella ytor. Flödet begränsas väl och plötsligt ned till acceptabla flöden till separatorsystem och eventuell infiltration. Denna flödesregulator skall inte installeras där avloppsvatten förekommer. 2 TEKNISKA DATA 2.1 Drift Flödesregulatorn är utrustad med en mekanisk flödesregulator, som upprätthåller det nominella flödet till recipient. Även ett momentant inkommande flöde får överstiga det nominella värdet som avskiljarsystemet klarar. 2.2 Konstruktion NS3 NS30 Figur 1. Flödesreglerbrunn NS3 NS150. Se mer detaljerad information på NS40 NS EuroHUK 800 inspektionshals Flödesreglerbrunnen kräver EuroHUK 800 inspektionshals, som är en vattentät lösning som skall installeras ovanpå brunnen. Flödesregulatorn kan lyftas ur brunnen om det behövs. Typ (höjd) på inspektionshalsen väljs efter förläggningsdjupet: vattengång inlopp färdig mark. 2.4 Betäckning Det krävs en 800mm, 40 tons betäckning. 3 INSTALLATION 3.1 Transport och hantering av tank Hantera tanken med omsorg. Tanken får inte rullas eller tappas. Fäst tanken ordentligt för transport. Lyft tanken i lyftöglor eller spännband ordentligt lindade AB Svenska WAVIN 3(10)

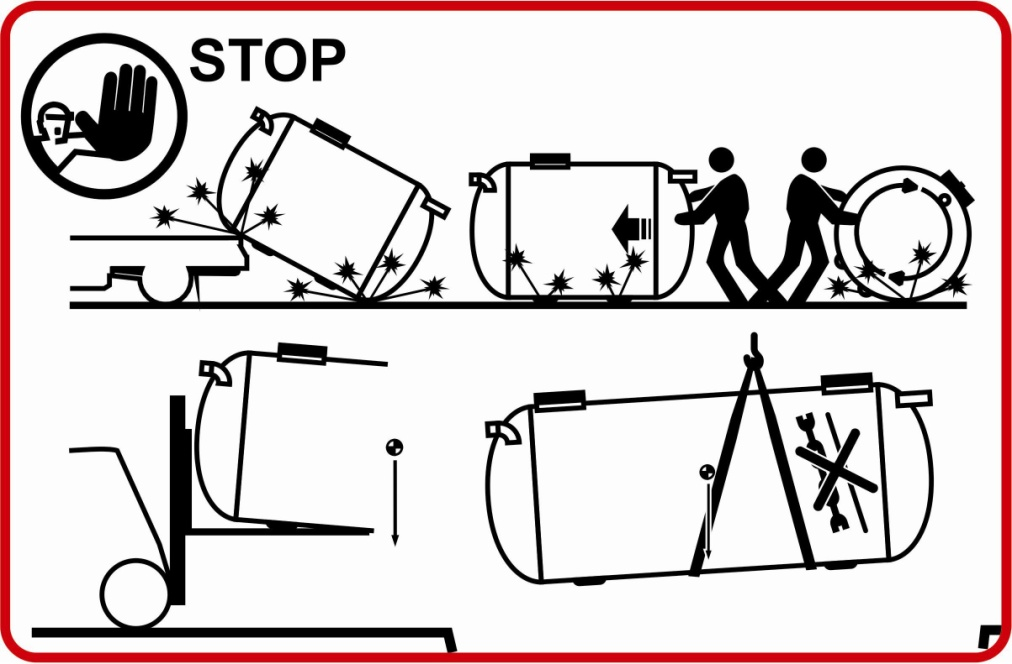

4 flödesreglerbrunn runt tanken om trucken inte kan användas till att lyfta. Undvik plötsliga rörelser när du lyfter tanken och se till att banden inte kan glida av. Inspektera tanken direkt och väl direkt efter transport efter under denna hantering eventuellt uppkomna skador. 3.2 Förankring Figur 2. Transport och hanteringsinstruktioner. Förankra flödesregulatorn väl för att förhindra uppflytning. En förankringsplatta gjuts om: - Grundvattenytan i området ligger högre än botten av brunnen AB Svenska WAVIN 4(10)

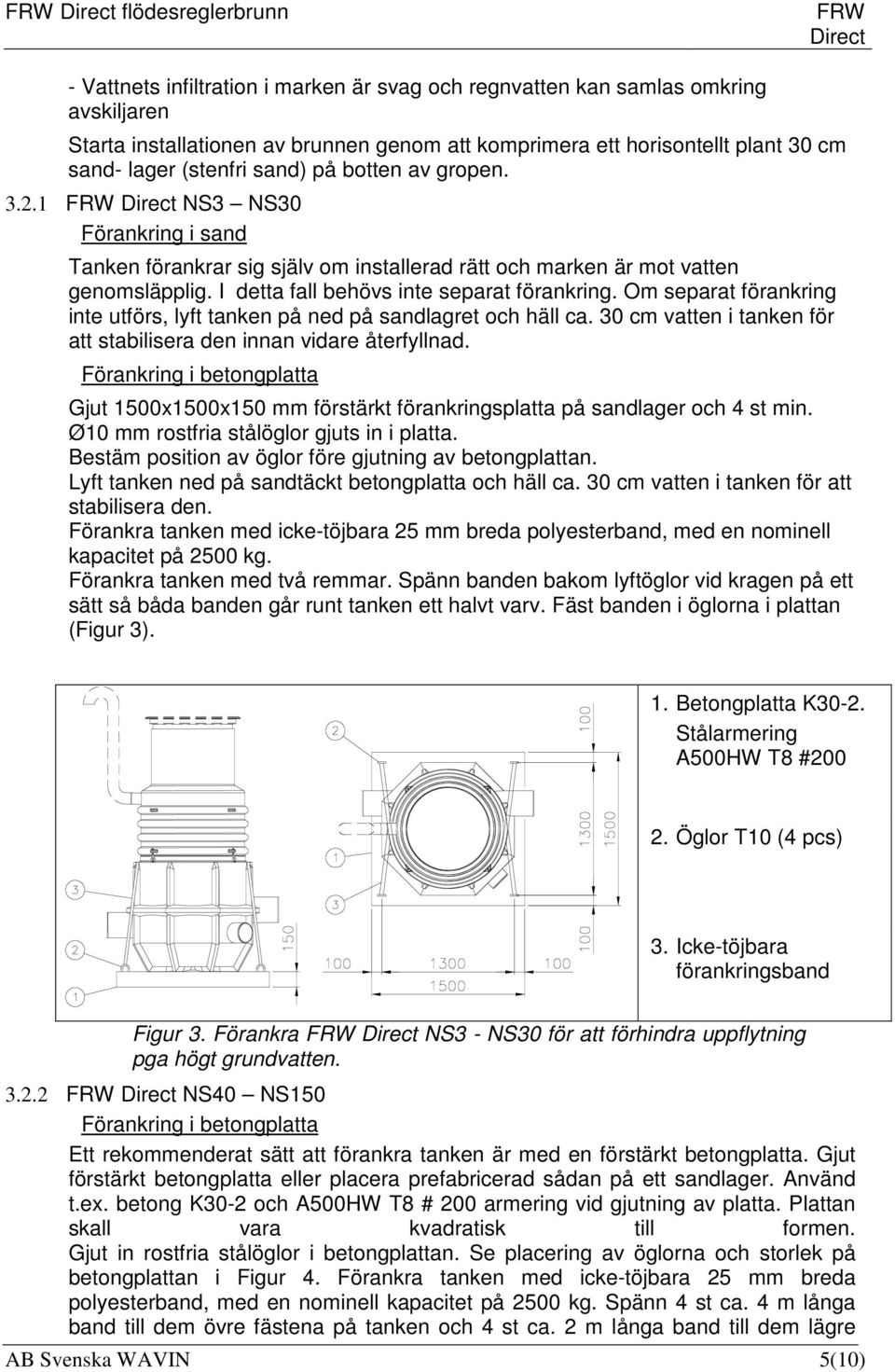

5 flödesreglerbrunn - Vattnets infiltration i marken är svag och regnvatten kan samlas omkring avskiljaren Starta installationen av brunnen genom att komprimera ett horisontellt plant 30 cm sand- lager (stenfri sand) på botten av gropen NS3 NS30 Förankring i sand Tanken förankrar sig själv om installerad rätt och marken är mot vatten genomsläpplig. I detta fall behövs inte separat förankring. Om separat förankring inte utförs, lyft tanken på ned på sandlagret och häll ca. 30 cm vatten i tanken för att stabilisera den innan vidare återfyllnad. Förankring i betongplatta Gjut 1500x1500x150 mm förstärkt förankringsplatta på sandlager och 4 st min. Ø10 mm rostfria stålöglor gjuts in i platta. Bestäm position av öglor före gjutning av betongplattan. Lyft tanken ned på sandtäckt betongplatta och häll ca. 30 cm vatten i tanken för att stabilisera den. Förankra tanken med icke-töjbara 25 mm breda polyesterband, med en nominell kapacitet på 2500 kg. Förankra tanken med två remmar. Spänn banden bakom lyftöglor vid kragen på ett sätt så båda banden går runt tanken ett halvt varv. Fäst banden i öglorna i plattan (Figur 3). 1. Betongplatta K30-2. Stålarmering A500HW T8 # Öglor T10 (4 pcs) 3. Icke-töjbara förankringsband Figur 3. Förankra NS3 - NS30 för att förhindra uppflytning pga högt grundvatten NS40 NS150 Förankring i betongplatta Ett rekommenderat sätt att förankra tanken är med en förstärkt betongplatta. Gjut förstärkt betongplatta eller placera prefabricerad sådan på ett sandlager. Använd t.ex. betong K30-2 och A500HW T8 # 200 armering vid gjutning av platta. Plattan skall vara kvadratisk till formen. Gjut in rostfria stålöglor i betongplattan. Se placering av öglorna och storlek på betongplattan i Figur 4. Förankra tanken med icke-töjbara 25 mm breda polyesterband, med en nominell kapacitet på 2500 kg. Spänn 4 st ca. 4 m långa band till dem övre fästena på tanken och 4 st ca. 2 m långa band till dem lägre AB Svenska WAVIN 5(10)

6 flödesreglerbrunn fästena. Om du har beställt förankringsbanden från Wavin, har banden levererats som 4 st 6 m långa band som mäts och skärs som nämnts ovan vid installation av tanken. OBS! Alla förankringsfästen på den sfäriska tanken skall utnyttjas. Packa min. 20 cm stenfri sand på betongplattan. Figur 4. Förankra NS40 - NS150 i betongplatta. NS40 NS50 NS65 NS80 NS150 A B C Betongplatta K30-2. Stålarmering A500HW T8 #200 2 Öglor T10 (8 st) 3 Icke-töjbara förankringsband AB Svenska WAVIN 6(10)

7 flödesreglerbrunn Förankring med träregel Alternativt kan förankring utföras med 4 st stockar av impregnerat trä användas. Medelstora c:a 100x100x mm beroende på storleken på tanken. Lägg stockarna på båda sidorna av tanken så att dem är helt täckta med sand. Lägg till minst 200 mm sand mellan tanken och stockarna. Spänn icke-töjbara band runt stockarna så hårt att dem inte kommer att ge efter på grund av stigande krafter. Förankra tanken med icke-töjbara 25 mm breda polyesterband, med en nominell kapacitet på 2500 kg. Spänn 4 st ca. 4 m långa band till dem övre fästena på tanken och 4 st ca. 2 m långa band i dem lägre fästena. Om du har beställt förankringsbanden från Wavin, har banden levererats som 4 st 6 m långa sådana som mäts och skärs som nämnts ovan vid installation av tanken. OBS! Alla förankringsfästen på den sfäriska tanken skall utnyttjas. Figur 5. Förankring av NS40 - NS150 med impregnerad träregel. 1 Impregnerad träregel, 4 st (100x100x mm) 2 Icke-töjbara förankringsband Förankring med GAP-plattor Tanken kan också förankras med glasfiberarmerade plattor (Figur 6). Placera plattorna i samma nivå som tankens botten. Spänn förankringsbanden genom hålen på plattan och gör minst en dubbelknut. OBS! Alla förankringsfästen på den sfäriska tanken skall utnyttjas. Likaså alla plattor utnyttjas. AB Svenska WAVIN 7(10)

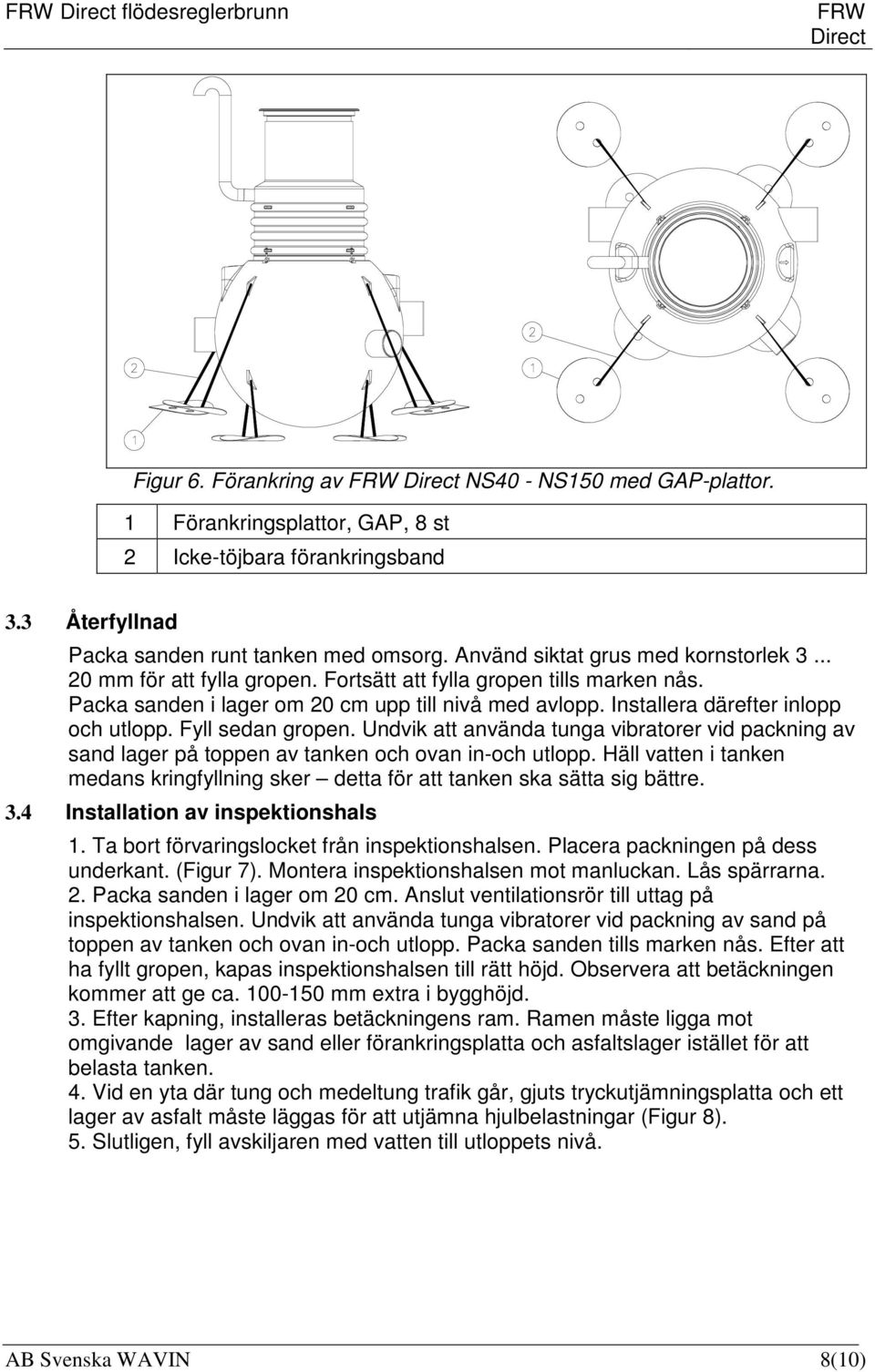

8 flödesreglerbrunn Figur 6. Förankring av NS40 - NS150 med GAP-plattor. 1 Förankringsplattor, GAP, 8 st 2 Icke-töjbara förankringsband 3.3 Återfyllnad Packa sanden runt tanken med omsorg. Använd siktat grus med kornstorlek mm för att fylla gropen. Fortsätt att fylla gropen tills marken nås. Packa sanden i lager om 20 cm upp till nivå med avlopp. Installera därefter inlopp och utlopp. Fyll sedan gropen. Undvik att använda tunga vibratorer vid packning av sand lager på toppen av tanken och ovan in-och utlopp. Häll vatten i tanken medans kringfyllning sker detta för att tanken ska sätta sig bättre. 3.4 Installation av inspektionshals 1. Ta bort förvaringslocket från inspektionshalsen. Placera packningen på dess underkant. (Figur 7). Montera inspektionshalsen mot manluckan. Lås spärrarna. 2. Packa sanden i lager om 20 cm. Anslut ventilationsrör till uttag på inspektionshalsen. Undvik att använda tunga vibratorer vid packning av sand på toppen av tanken och ovan in-och utlopp. Packa sanden tills marken nås. Efter att ha fyllt gropen, kapas inspektionshalsen till rätt höjd. Observera att betäckningen kommer att ge ca mm extra i bygghöjd. 3. Efter kapning, installeras betäckningens ram. Ramen måste ligga mot omgivande lager av sand eller förankringsplatta och asfaltslager istället för att belasta tanken. 4. Vid en yta där tung och medeltung trafik går, gjuts tryckutjämningsplatta och ett lager av asfalt måste läggas för att utjämna hjulbelastningar (Figur 8). 5. Slutligen, fyll avskiljaren med vatten till utloppets nivå. AB Svenska WAVIN 8(10)

9 flödesreglerbrunn Figur 7. Installation av EuroHUK inspektionshals. A Tank B EuroHUK inspektionshals C Asfalt D Tryckutjämningsplatta - Betong: K Stålarmering: A500HW T10 #150 E T10 ring F Betäckning 4 UNDERHÅLL Figur 8. Tryckutjämningsplattans struktur. Underhåll av en Direkt omfattar i huvudsak att ta bort suspenderat material från botten av brunnen, tvätta väggar och insidans konstruktioner och kontrollera deras kondition och funktionalitet. Flödesregulatormekanismen bör rengöras åtminstone en gång om året för att garantera att den fungerar korrekt. Rengöring av regulatorn i sin helhet rekommenderas starkt att göras på en och samma gång. Underhåll av regleringsmekanismen omfattar följande åtgärder: AB Svenska WAVIN 9(10)

10 flödesreglerbrunn - Rengöring av regulatorns mekanism från all smuts. - Rengöring och smörjning av huvudaxeln i mekanismen. - För att rengöra och smörja huvudaxeln på regulatorns mekanism (Figur 9 och Figur 10) så bör mekanismen lossas genom sin fästskruv. Dra åt skruven efter smörjning. Kontrollera att regulatorn plattan rör sig fritt på sin anslutning axel genom att flytta regulatorn flyta upp och ner. Om regulatorns mekanism lossas eller avlägsnas från sin plats, är det nödvändigt att se till efter ominstallation att det inte finns någon smuts kvar mellan utloppet och reglerplattan. Reglerplattan ska röra sig smidigt och tätt emot utloppet. Vi rekommenderar också att vid underhåll, kontrollera tillståndet på regulatorns stödkonstruktioner. Speciellt i brunnar med höga flöden är det ytterst viktigt att stödkonstruktioner och infästningar kontrolleras, eftersom ett kraftfull flöde orsakar anmärkningsvärda belastningar. Figur 9. Flödesregulatorns axel. 1. Axel 2. Reglerplatta 3. Flöte 4. Utlopp Figur 10. Flödesregulatorns olika delar. AB Svenska WAVIN 10(10)
