1 Biomoduler Läggningsanvisningar, drift och skötsel Utg:1105 Baga Water Technology AB Fiskhamnen Karlskrona Tel: info@baga.se Lyckogatan Mölndal Tel: reimer.rexmyr@baga.se

2 Biomoduler Läggningsanvisningar Figur 1. BAGA BioModuler är uppbyggda av ett bärarmaterial som under många år använts och utprovats i olika typer av reningsanläggningar. En naturlig biohud på ca 22 m 2 bildas på varje sektion av det rörformiga bärarmaterialet, vilket ger ca 200 m 2 biohudsyta omräknat till ett BAGA infiltrationspaket för 1 hushåll, bestående av 9 sektioner. BioModulernas konstruktion innebär att bakteriekulturen som lever i biohuden får optimal syresättning, och att risken för igensättning minskats då avloppsvattnet inte passerar genom någon geotextil som kan sättas igen. En infiltration eller markbädd uppbyggd av BioModuler och som dessutom tillföres sedimenterat vatten genom pumpning, uppnår en bättre och säkrare funktion och en längre livslängd tack vare att infiltrationen eller markbädden blir jämnt belastad. Fördelar 1. Nedbrytningsprocessen optimeras genom en mycket god syresättning. 2. Föroreningarna i avloppsvattnet bryts ner av bakteriekulturen i den biohud som bildats i det rörformiga bärarmaterialet Död biohud och organiskt slam bryts ner inne i BioModulerna och kommer därmed inte i kontakt med eller in i sandlagret, vilket kan medföra igensättning av sandbädden. 4. Avloppsvattnet fördelas och sprids över en betydligt större yta än i en ordinär anläggning. 5. Renspolningsbar bädd Dimensionering Vid dimensionering av infiltrationsanläggningar skall Naturvårdsverkets Allmänna råd 87:6 följas. Kom ihåg, BioModulerna förbättrar inte markens upptagningsförmåga av vatten. BioModulerna förhindrar igensättning av sandbädden och man behöver därmed inte en lika stor yta. Vid användandet av Bio- Moduler kan man minska den totala ytan på sandbädden med ca 50%, men vi rekommenderar dock att man inte bygger mindre än 2/3 av vad de Allmänna råden 87:6 rekommenderar. Detta ger för 1 hushåll en sandbädd som är minst 2 meter bred och 11 meter lång.

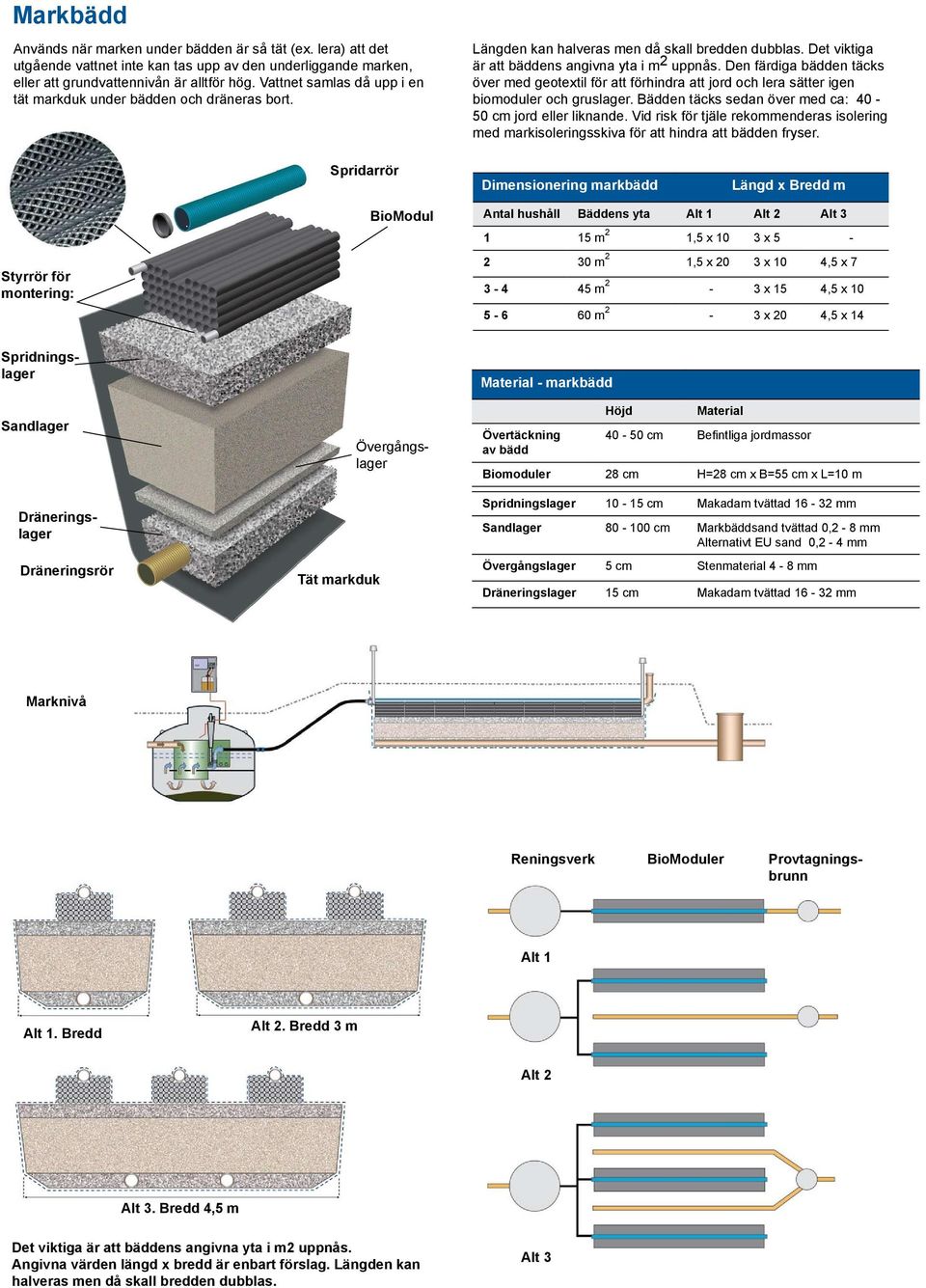

3 Markbädd Används när marken under bädden är så tät (ex. lera) att det utgående vattnet inte kan tas upp av den underliggande marken, eller att grundvattennivån är alltför hög. Vattnet samlas då upp i en tät markduk under bädden och dräneras bort. Längden kan halveras men då skall bredden dubblas. Det viktiga är att bäddens angivna yta i m 2 uppnås. Den färdiga bädden täcks över med geotextil för att förhindra att jord och lera sätter igen biomoduler och gruslager. Bädden täcks sedan över med ca: cm jord eller liknande. Vid risk för tjäle rekommenderas isolering med markisoleringsskiva för att hindra att bädden fryser. Spridarrör Dimensionering markbädd Längd x Bredd m Styrrör för montering: BioModul Antal hushåll Bäddens yta Alt 1 Alt 2 Alt m 2 1,5 x 10 3 x m 2 1,5 x 20 3 x 10 4,5 x m 2-3 x 15 4,5 x m 2-3 x 20 4,5 x 14 Spridningslager Sandlager Dräneringsrör Tät markduk Reningsverk BioModuler Provtagningsbrunn Dräneringslager Övergångslager Material - markbädd Övertäckning av bädd Höjd Material cm Befintliga jordmassor Biomoduler 28 cm H=28 cm x B=55 cm x L=10 m Spridningslager cm Makadam tvättad mm Sandlager cm Markbäddsand tvättad 0,2-8 mm Alternativt EU sand 0,2-4 mm Övergångslager 5 cm Stenmaterial 4-8 mm Dräneringslager 15 cm Makadam tvättad mm Marknivå Alt 1 Alt 1. Bredd Alt 2. Bredd 3 m Alt 2 Alt 3. Bredd 4,5 m Det viktiga är att bäddens angivna yta i m2 uppnås. Angivna värden längd x bredd är enbart förslag. Längden kan halveras men då skall bredden dubblas. Alt 3

4 Infiltrationsbädd Används då markförhållandena är sådana att när utgående vatten har passerat bädden så kan det infiltreras ner i underliggande mark. Den färdiga bädden täcks över med geotextil för att förhindra att jord och lera sätter igen biomoduler och gruslager. Bädden täcks sedan över med cm jord eller liknande. Material - Infiltration Övertäckning av bädd Höjd Material cm Befintliga jordmassor Biomoduler 28 cm H=28 cm x B=55 cm x L=10 m Spridningslager cm Makadam tvättad 8-10 mm, mm, mm Spridarrör Sandlager cm Markbäddsand tvättad 0,2-8 mm Alternativt EU sand 0,2-4 mm BioModul Styrrör för montering: Larm Sandlager Ventilation Reningsverk Spridningslager Automatikskåp Den medföljande geotextilen 12 x 4 m läggut över biomodulerna samt spridningslagret för att förhindra att föroreningar kommer in i bädden. Geotextillen läggs ovanför och runt sidorna av bädden Detta är principritningar. För detaljerade beskrivningar. Se BAGA läggningsanvisningar. Bäddens yta Kvm Bredd x Längd m Fig x 10 Fig x 10 Fig x 10 Marktyper Nedanstående figurer visar hur bäddens bredd anpassas efter markens förmåga att ta upp vatten vid olika marktyper. (Gällande ett hushåll, max 5 personer.) Fig x 10 Fig. 1 Sand, grus, finsand, morän Fig. 2 Mo, morän Min. 30 cm Marklutning - avrinning Min. 30 cm Marklutning - avrinning Min. 2 m Min. 3 m Fig. 3 Silt, morän Fig. 4 Lera, silt (vid lera och silt används alltid geotextil för att förhindra inträngning av lera i bädden). Min. 30 cm Marklutning - avrinning Min. 30 cm Marklutning - avrinning Min. 4 m Min. 5 m

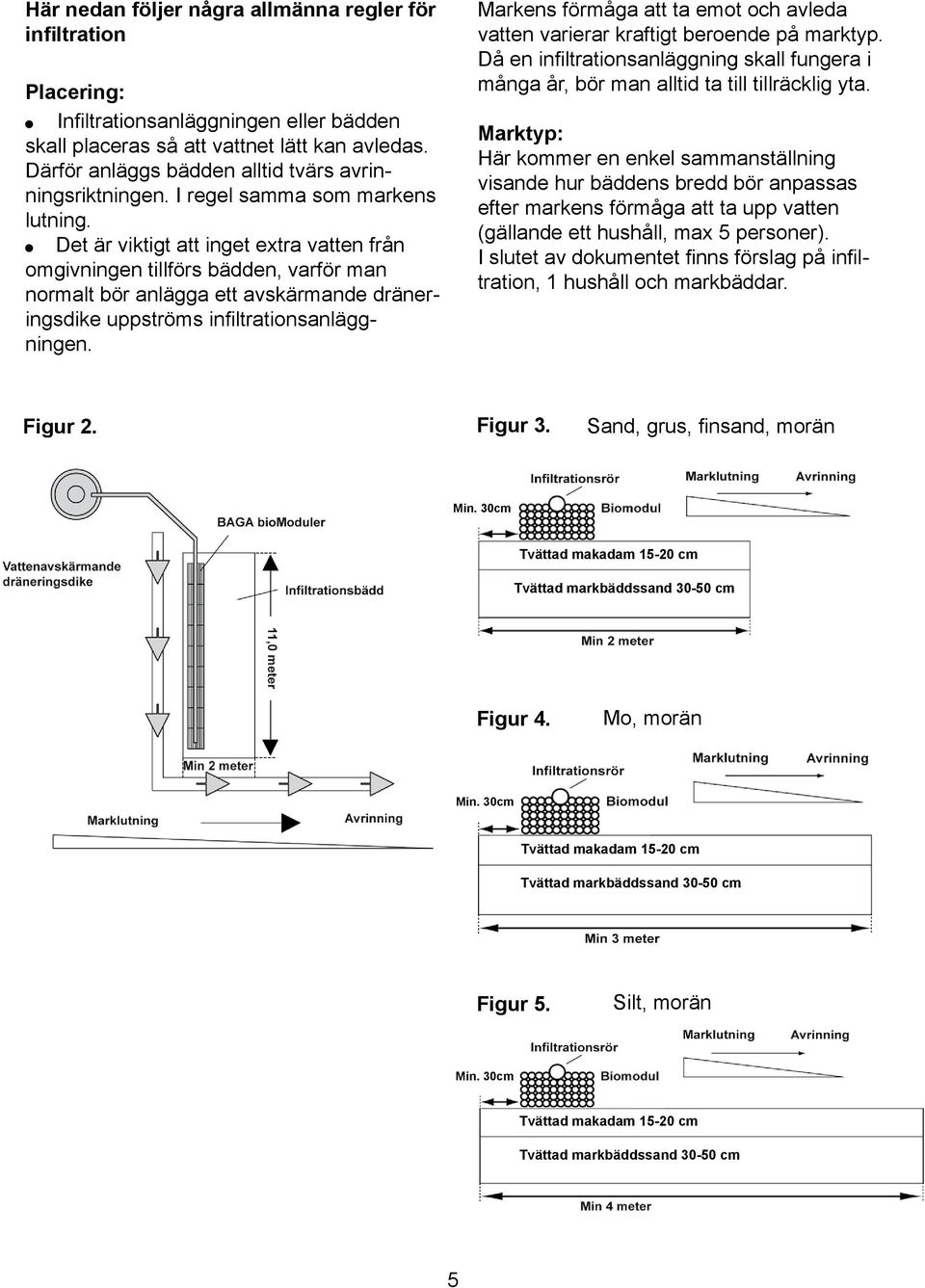

5 Här nedan följer några allmänna regler för infiltration Placering: Infiltrationsanläggningen eller bädden skall placeras så att vattnet lätt kan avledas. Därför anläggs bädden alltid tvärs avrinningsriktningen. I regel samma som markens lutning. Det är viktigt att inget extra vatten från omgivningen tillförs bädden, varför man normalt bör anlägga ett avskärmande dräneringsdike uppströms infiltrationsanläggningen. Markens förmåga att ta emot och avleda vatten varierar kraftigt beroende på marktyp. Då en infiltrationsanläggning skall fungera i många år, bör man alltid ta till tillräcklig yta. Marktyp: Här kommer en enkel sammanställning visande hur bäddens bredd bör anpassas efter markens förmåga att ta upp vatten (gällande ett hushåll, max 5 personer). I slutet av dokumentet finns förslag på infiltration, 1 hushåll och markbäddar. Figur 2. Figur 3. Sand, grus, finsand, morän Min. 30cm Tvättad makadam cm Tvättad markbäddssand cm Figur 4. Mo, morän Min. 30cm Tvättad makadam cm Tvättad markbäddssand cm Figur 5. Silt, morän Min. 30cm Tvättad makadam cm Tvättad markbäddssand cm 5

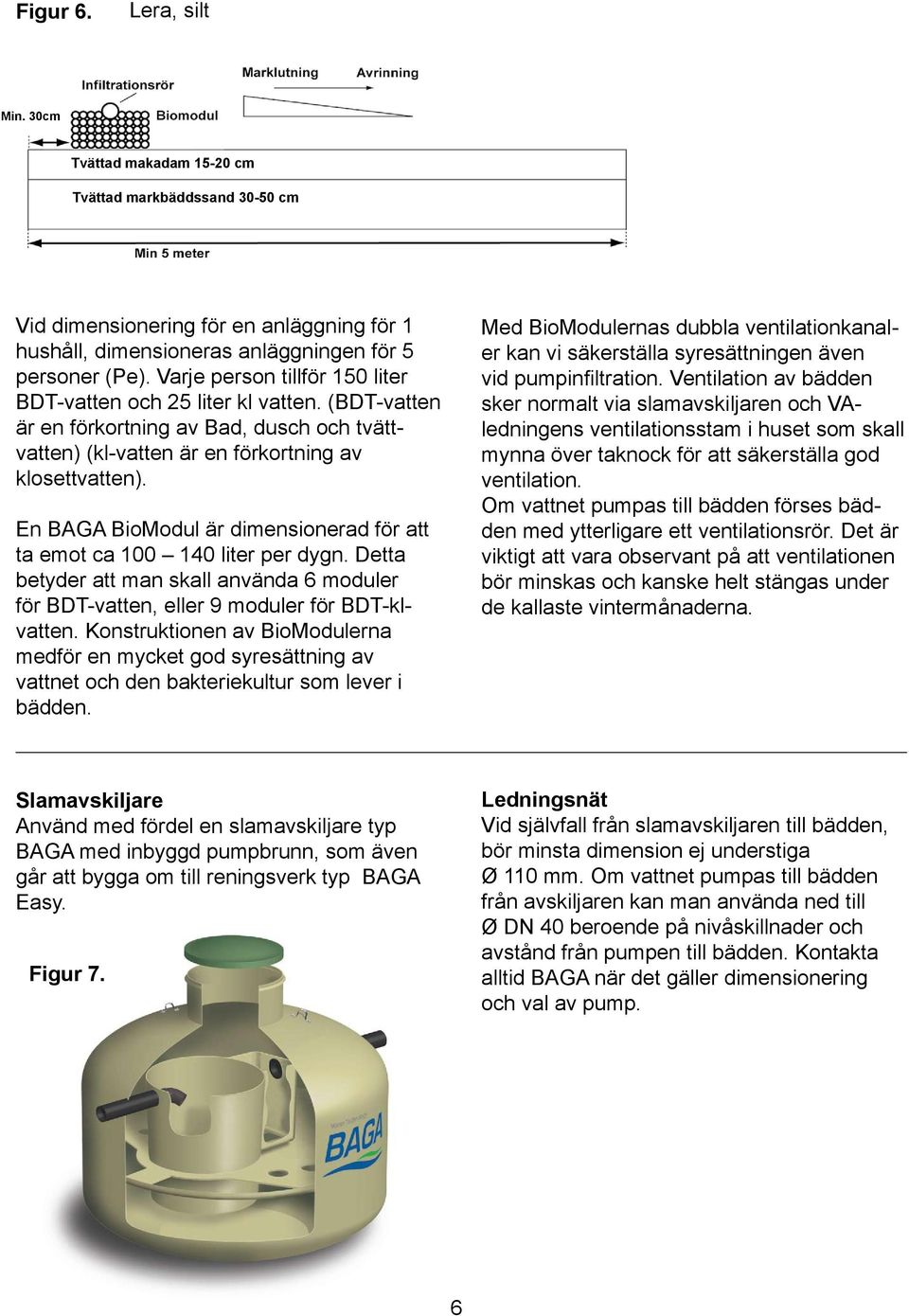

6 Figur 6. Lera, silt Min. 30cm Tvättad makadam cm Tvättad markbäddssand cm Vid dimensionering för en anläggning för 1 hushåll, dimensioneras anläggningen för 5 personer (Pe). Varje person tillför 150 liter BDT-vatten och 25 liter kl vatten. (BDT-vatten är en förkortning av Bad, dusch och tvättvatten) (kl-vatten är en förkortning av klosettvatten). En BAGA BioModul är dimensionerad för att ta emot ca liter per dygn. Detta betyder att man skall använda 6 moduler för BDT-vatten, eller 9 moduler för BDT-klvatten. Konstruktionen av BioModulerna medför en mycket god syresättning av vattnet och den bakteriekultur som lever i bädden. Med BioModulernas dubbla ventilationkanaler kan vi säkerställa syresättningen även vid pumpinfiltration. Ventilation av bädden sker normalt via slamavskiljaren och VAledningens ventilationsstam i huset som skall mynna över taknock för att säkerställa god ventilation. Om vattnet pumpas till bädden förses bädden med ytterligare ett ventilationsrör. Det är viktigt att vara observant på att ventilationen bör minskas och kanske helt stängas under de kallaste vintermånaderna. Slamavskiljare Använd med fördel en slamavskiljare typ BAGA med inbyggd pumpbrunn, som även går att bygga om till reningsverk typ BAGA Easy. Figur 7. Ledningsnät Vid självfall från slamavskiljaren till bädden, bör minsta dimension ej understiga Ø 110 mm. Om vattnet pumpas till bädden från avskiljaren kan man använda ned till Ø DN 40 beroende på nivåskillnader och avstånd från pumpen till bädden. Kontakta alltid BAGA när det gäller dimensionering och val av pump. 6

7 Pumpinfiltration Vid pumpning till infiltrationen bör bädden förses med dubbla luftningsrör. Ett i vardera ändan av infiltrationsbädden. Det ena ventilationsröret skall vara ca 50 cm högre än det andra. Se figur 10. Observera att det längsta röret skall stängas helt under vintertid. Detta för att förhindra frysning av bädden. Läggning Avståndet mellan bäddens underkant och grundvattnet får inte understiga 1 meter. BioModulerna läggs på ett lager tvättad makadam med en tjocklek av minst cm. Därunder ett lager tvättad markbäddssand (0-8 mm, alt. 2-4 mm) på cm tjocklek. Bäddens totalhöjd inkl. spridarrör blir 0,8-1,0 meter. Ett lager av återfyllnadsmassor på 1 meter eller en markisoleringsmatta och ett lager på 0,5 meter med återfyllnadsmassa är tillräckligt för att skydda anläggningen mot frost i södra Sverige. 4. Placera biomodulerna på högkant på det utlagda lagret tvättad makadam. Börja vid inloppsändan, vid bäddens övre del i förhållande till avrinningsriktningen (figur 2). Modulerna läggs ut på längden och på högkant så att styrrören som sitter i den bortre änden (figur 8) vänds bort från inkommande ledning. Nästa biomodul trycks in i föregående biomoduls styrrör (figur 9). När samtliga biomoduler är utlagda viker man ned det 10 meter långa modulpaketet. Avståndet från bäddens ytterkant till biomodulerna skall vara 30 cm, se ritningar. Spridarrören läggs på plats i den längsgående fördjupningen (Figur 8 & 10). Figur Vid schaktning till läggningsdjup, bör man om möjligt luckra upp underliggande jordlager. Detta är viktigt och ökar markens upptagningsförmåga av vatten. 2. Därefter läggs lagret med tvättad markbäddssand,0-8 alternativt upp till max. 2-4 i kornstorlek. Tjocklek cm. Längd 11 meter. Bredd beroende på typ av underliggande jordmassor. Se figurerna sidan 3 och När lagret med tvättad markbäddssand är utlagt fortsätter man med makadamlagret. Tjocklek cm. Längd 11 meter Bredd: samma som lagret med tvättad markbäddssand. Övre lagret med tvättad makadam läggs med fall från inkommande med 1 cm per meter. 7

8 Det sista spridarröret skall ha en ändmuff. Observera att det första spridarröret skall börja först ca cm in på den första biomodulen och att det sista spridarröret med ändmuff skall sluta ca cm in på den sista biomodulen. Vid pumpning till infiltrationsbädden som normalt sker med slang DN 40 eller DN 50 beroende på avstånd och höjdskillnad, anslutes slangen till en förminskning Ø 110 x 50 + (50 x 40 vid DN 40). Förminskningen 110 x 50 skall monteras med inloppet 50 kl 12. Detta för att förhindra att vatten rinner baklänges. Bädden skall luta 1% Modulerna viks ut Figur 9. Avståndet från bäddens ytterkant till biomodulerna skall vara 30 cm 8

9 5. I den första biomodulen (vid inkommande vatten) sätts ventilationsröret i modulens övre vänstra rör (figur 11). Stadga upp ventilationsröret med återfyllnadsmassor när geotextilen har lagts på. I den sista modulen sätts ventilationsröret i det nedre styrröret enligt fig Fyll därefter på återfyllnadsmassorna. En skopa till vänster, en till höger och därefter en ovanpå. Fortsätt längs hela paketet. Se till att ventilationsrören pekar rakt upp. BioModulerna får täckas med 0,7m jordmassor. Vid risk för frost läggs markskivor för att förhindra frysning. 6. Geotextilen läggs över hela bädden (figur 1). Var noga med att täcka sidorna. Vik ihop duken i ändarna av biomodulerna så att inget återfyllnadsmaterial kan komma in i paketet. Figur 11. Figur 10. 9
