BAGA biotank Installationsanvisning Utg: 1005 Baga Water Technology AB Fiskhamnen 3 371 37 Karlskrona Tel:

1 BAGA biotank Installationsanvisning Utg: 1005 Baga Water Technology AB Fiskhamnen Karlskrona Tel: info@baga.se Lyckogatan Mölndal Tel: info@baga.se 1

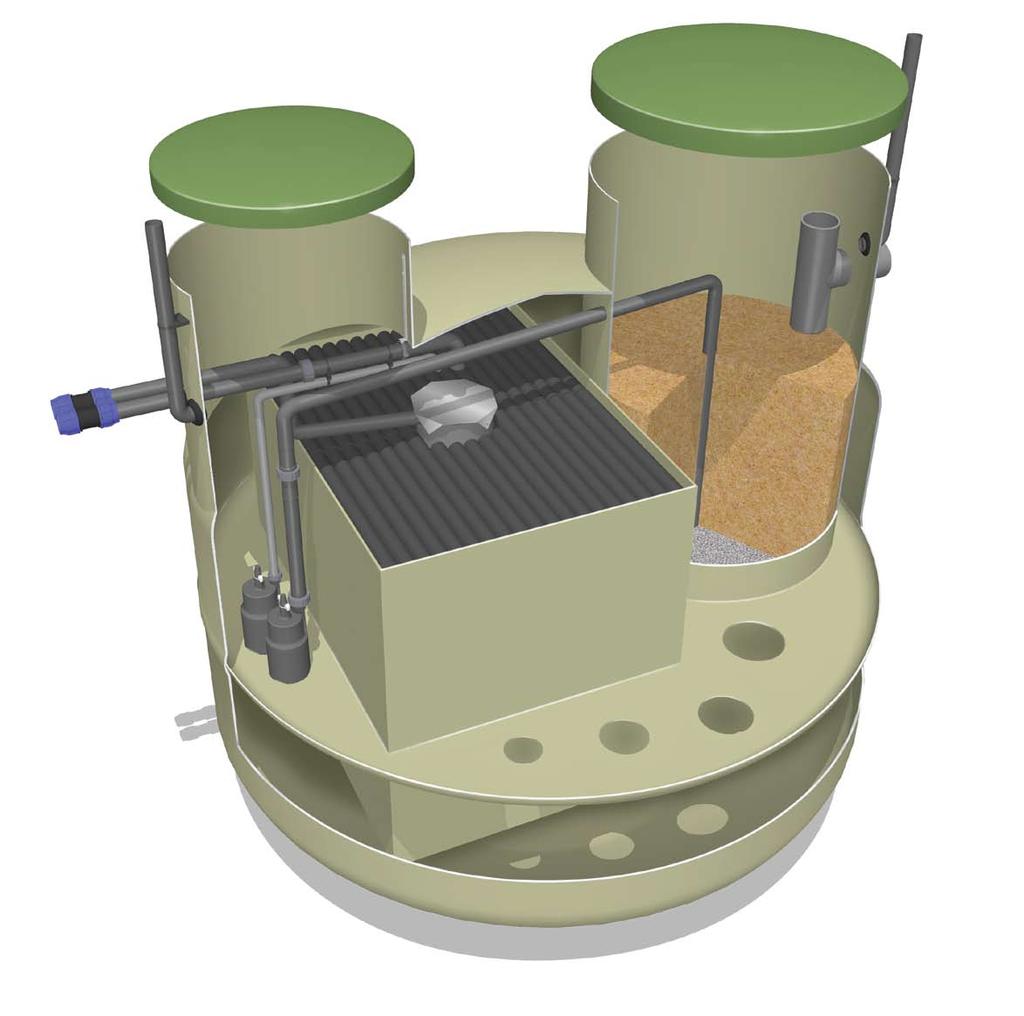

2 BAGA biotank Installationsanvisning BAGA Easy biotank Installationsanvisning Tack för att du har valt en BAGA biotank. Var noga med att följa anvisningarna och spara detta dokument för framtida konsultation med BAGA. Övriga manualer du behöver för att göra en komplett installation är. Läggningsanvisning BAGA Easy (Installationsanvisningar och manualer kan laddas ner från: För att vår processgaranti skall gälla måste ett service- eller supportavtal tecknas med BAGA Water Technology AB, samt att ansvarig installatör inkommer med installationsrapport. Med vänliga hälsningar BAGA Water Technology AB 1. Allmänt BioTanken styrs av automatikskåpet på en BAGA Easy Generation 2. Det krävs därför alltid BAGA Easy Generation 2 för att anläggningen skall fungera. Funktionen för biotanken hos Easyn måste aktiveras via SMS. Kontakta BAGA för information (om Easy serienummer < BEA01004)! OBS! Viktigt: Aktivera ej BioTank utan att den är vattenfylld! 2. Markinstallation och placering BioTankens unika process baseras på att vatten kontinuerligt fördelas över biomodulerna, vilket ofrånkomligen medför en del ljud. Placera därför om möjligt anläggningen med avstånd till frekventa vistelseplatser såsom uteplatser. BioTanken skall ligga 1,5 m från BAGA Easy. Vid längre avstånd måste kablaget skarvas. 2

Installationsanvisning BAGA biotank Nedgrävning OBS! Hantera tanken varsamt vid transport, lagring och nedgrävning. Tanken får inte utsättas för slag stötar eller deformation.

Gropens botten måste vara kompakt och tåla tryck från fylld tank utan risk för sättningar.

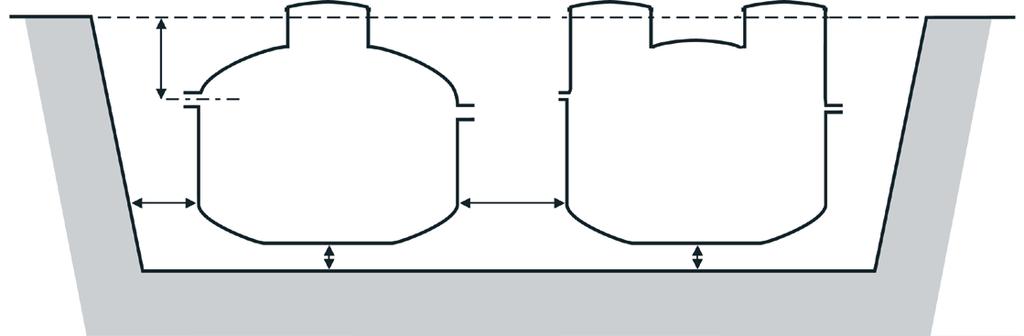

3 Installationsanvisning BAGA biotank Nedgrävning OBS! Hantera tanken varsamt vid transport, lagring och nedgrävning. Tanken får inte utsättas för slag stötar eller deformation. Skadad tank kan medföra läckage och förorening av grundvatten. min. 600 mm min. 450 mm min mm min. 200 mm Placering av tanken Tankens placering och gropens minimistorlek framgår av figuren ovan. Gropens botten måste vara kompakt och tåla tryck från fylld tank utan risk för sättningar. När inkommande ledning ligger djupare än 0,75 meter, kan man behöva förlänga manhålshalsen på slamavskiljaren. BAGA. Av serviceskäl får ej BioTankens halsar förhöjas. Observera att om BAGA Easy placeras djupare än biotanken finns risk för sughävertverkan från slamreturpumpen. Flödet kommer då inte att upphöra efter pumpning. Kontrollera alltid detta vid testkörning. Om hävertverkan inträffar kontakta BAGA. Återfyllnadsmassor Singel Kross Kross vid högt grundvatten Vid frost: OBS: < 20 mm kornstorlek 2-16 mm kornstorlek 4-16 mm kornstorlek Undvik is, tjälknölar, snö Använd inte material som kan sköljas bort, matjord, stenmjöl, lera Packa minst 200 mm fyllnadsmassor i botten av gropen ocn sätt ner tanken Fyll slamavskiljaren med vatten och packa därefter fyllnadsmassor noggrant in under tanken. Packa därefter massorna lagervis om ca 30 cm/lager. Anslut tanken (se kap. 2) och fortsätt att packa fyllnadsmassor lagervis tills tanken är täckt. 3

Geotextil Vid risk för uppflytning Vid t.ex högt grundvatten, när fyllningen inte är tillräcklig för att förhindra att tanken flyter upp måste den förankras.

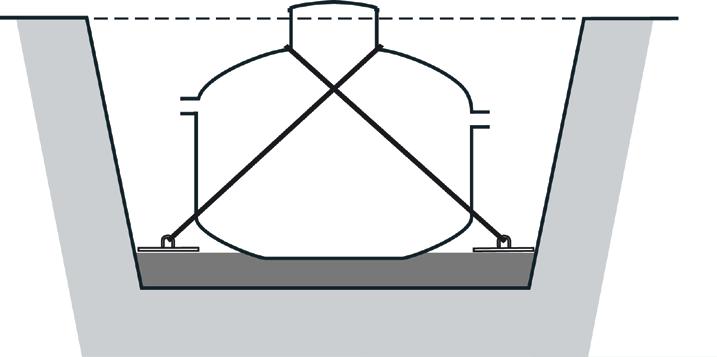

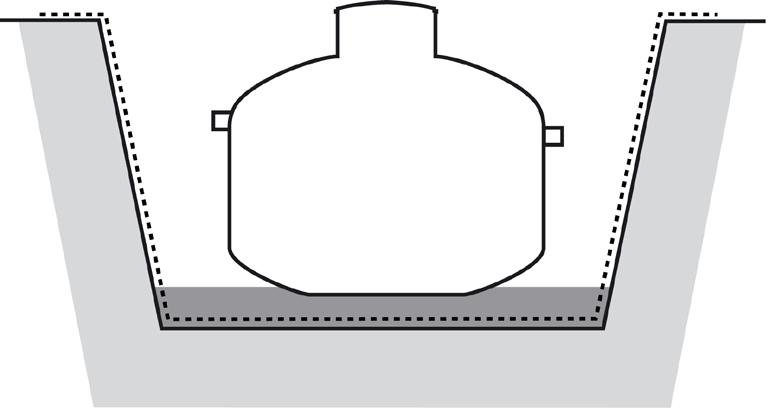

4 BAGA biotank Installationsanvisning Installation i lös jord, lera etc. I mark med lös jord, lera, silt etc, täcks gropens väggar med geotextil. Detta för att hindra att omkringliggande jord, lera tränger in i återfyllnadsmassorna och att tanken därigenom mister nödvändig sidostöttning. Samt att vattentrycket i marken kan skada tanken. Geotextil Vid risk för uppflytning Vid t.ex högt grundvatten, när fyllningen inte är tillräcklig för att förhindra att tanken flyter upp måste den förankras. Förankra tanken i armerade betongbalkar, betongplatta eller jordankare. Sänk grundvattnet till minst 200 mm under tanken. Vid extrema grundvattenförhållanden eller i byggrop med täta massor t ex lera, rekommenderas permanent dränering. Jordankare för förankring av tankar: 2 st RSK nr.: Ett set = 2 st lock och 1 st förankringsband 8 m Återfyllnadsmassor skall vara singel eller mekanisk stenkross, kornstorlek 4 till 16 mm. Om tanken förankras i betongplatta, skall det alltid finnas minst 200 mm hårt packade återfyllnadsmassor mellan tank och betongplatta eller betongbalkar. När två eller flera tankar sätts vid sidan om varandra skall det antingen finnas två betongbalkar mellan tankarna eller förankringsband. Dim. Betongbalkar Tankstorlek Diameter Dim. Betongbalkar 1-hushåll 2000 mm 2-hushåll 2000 mm Höjd 200 mm 250 mm Bredd 300 mm 500 mm Längd 2600 mm 2600 mm Vid användning av betongplatta Plattan skall vara minst 600 mm bredare än tankdiametern och 200 mm tjock. Förankringsband slås om tanken och fästes i förankringspunkterna som är ingjutna i betongen. Band och spännanordning skall vara av icke korrosivt material. 4

Installationsanvisning BAGA biotank Observera att isolering i form av t.ex. markisolerskivor måste placeras över in- och utlopp, rören mellan tankarna, samt inuti halsen.

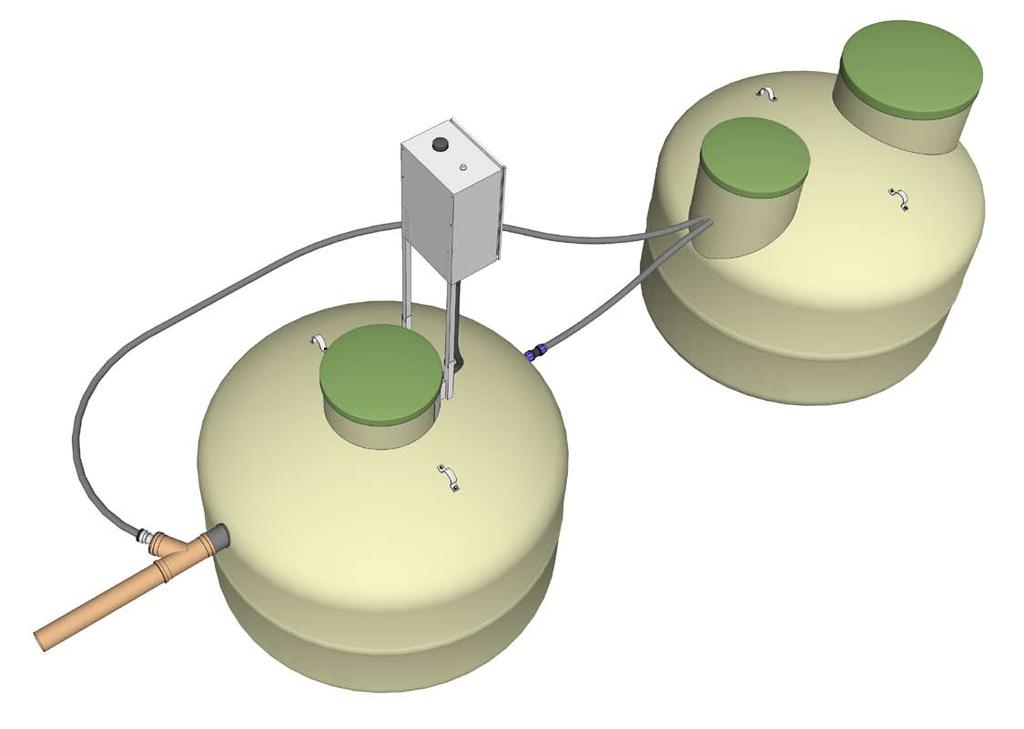

5 Installationsanvisning BAGA biotank Observera att isolering i form av t.ex. markisolerskivor måste placeras över in- och utlopp, rören mellan tankarna, samt inuti halsen. Annars finns risk för frysning! Lägg rör för kabeldragning mellan BioTank och Easy och anslut till muffen som är monterad ovanför 40 mm rören. Innan återfyllnad skall BioTank fyllas med vatten upp till precis över pumparna, men inte i röret som skall fyllas med sand. 3. Påfyllning av sandfiltret Sandfiltret skall fyllas med ett lager med tvättad makadam mm cm tjockt i botten av kammaren som är Ø800 mm, ca 50 liter går åt. Tillse att de horisontella rördelarna i botten är helt täckta. Därefter skall ca 400 liter tvättad markbäddssand 0,2-8 mm påfyllas. Observera dock att det skall vara minst 1 dm mellan övre sandytan och utloppsrörets nedersta del! Min. 10 cm från sand upp till T-rör ca 400 liter tvättad markbäddssand 0,2-8 mm cm tvättad makadam 4. Rörinstallation Anslut utloppet från BAGA Easy till det mittersta röret Ø40 mm märkt In. Använd PEM slang. Vid behov kan 45 Magnumkopplingar användas om höjdskillnaden är stor mellan tankarna. Anslut därefter en PEM-slang till det vänstra Ø40 mm röret märkt Retur och drag fram detta till inloppet på BAGA Easy. Montera ett y-rör Ø110 mm samt övergång till 40 mm (dubbelmuff, förminskning samt gumminippel) och anslut därefter returledningen från BioTank till detta. 5

BAGA biotank Installationsanvisning Returledningen skall gå in i övre delen av tilloppsledningen och ledas in i riktning mot BAGA Easy.

Anslut slutligen utloppet från BioTank till recipient. Tänk på frysrisken! Förminskning med gumminippel till PEM 40 slang OBS!

Kontrollera innan återfyllnad av jordmassorna att inloppsröret på tankens insida är riktat rakt ned mot stänkplattan över biomodulerna och att

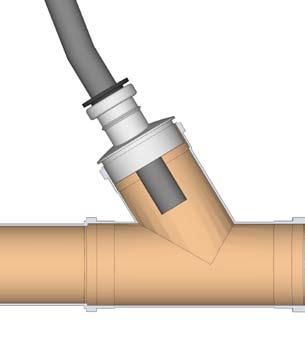

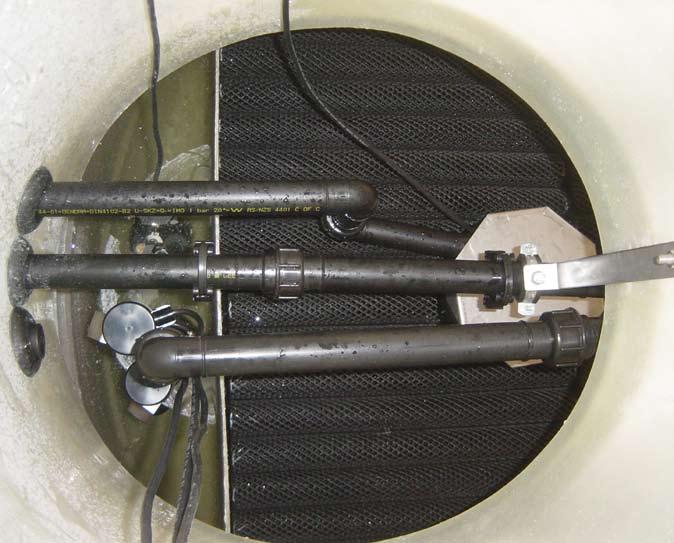

6 BAGA biotank Installationsanvisning Returledningen skall gå in i övre delen av tilloppsledningen och ledas in i riktning mot BAGA Easy. Säkerställ att PEM-slangen inte går för långt in så att flödet genom y-röret hindras. Anslut inkommande avlopp till y-röret. Anslut slutligen utloppet från BioTank till recipient. Tänk på frysrisken! Förminskning med gumminippel till PEM 40 slang OBS! PEM slangen får inte gå in i inloppsröret. Risk för stopp. OBS! Kontrollera innan återfyllnad av jordmassorna att inloppsröret på tankens insida är riktat rakt ned mot stänkplattan över biomodulerna och att det lilla Ø25 mm cirkulationsrörets mynning är riktat mot stänkplattans centrum! Kontrollera även att stänkplattan ligger rakt och säkert på plats. Säkerställ även att pumparna står på sina platser och de båda givarna kan löpa fritt utan att fastna. Se bild nedan. 6

Drag fram de tre pumparnas och de två givarnas kablar från BioTank och utför inkoppling enligt separat kopplingsschema.

7 Installationsanvisning BAGA biotank 5. Elinstallation Skall alltid göras av behörig elektriker. Sätt fast montageplåten under det ordinarie automatikskåpet på BAGA Easy och montera det extra mindre automatikskåpet på denna. Drag fram de tre pumparnas och de två givarnas kablar från BioTank och utför inkoppling enligt separat kopplingsschema. Nya hål kommer att behöva tas upp i reningsverkets plåtkapsling för kabelgenomföringar. 6. Igångkörning och funktion OBS! BIOTANK MÅSTE VARA FULL MED VATTEN INNAN STRÖMBRYTAREN AKTIVERAS OCH ANLÄGGNINGEN STARTAS! Annars kan cirkulationspumpen gå sönder. Cirkulationspumpen som fördelar vattnet över biomodulerna skall gå nästan hela tiden och vattenstrålen skall träffa mitt på stänkplattan, urpumpning och returpumpning av slam sker dock med vissa intervaller. Skulle hög vattennivå uppstå i BioTanken tänds den röda larmlampan på det mindre automatikskåpet. Kontakta då BAGA. 7

8 BAGA biotank Installationsanvisning Garanti Alla anläggningar från BAGA Water Technology är ett resultat av lång erfarenhet av att behandla avloppsvatten. Innan en modell släpps ut på marknaden är den noggrant testad under realistiska förhållanden. BAGA lämnar en processgaranti under förutsättning att: Installationen är utförd enligt våra anvisningar Service- eller supportavtal är tecknat med BAGA Water Technology Egenkontrollen utförs enligt anvisningar Inkommande vatten är normalt avloppsvatten (se: BAGA Water Technology AB 8

9 Installationsanvisning BAGA biotank 9

10 BAGA Water Technology AB är ett företag verksamt inom vattenhantering. Vi arbetar med forskning och utveckling och innehar ett flertal internationella patent. Detta återspeglar sig på BAGA produkterna som ligger i framkant av den tekniska utvecklingen. Vi erbjuder helhetslösningar, från projektering till färdig produkt med serviceåtagande. BAGA erbjuder slamavskiljare, reningsverk hushåll, vattenverk, pumpar, pumpstationer, fettavskiljare, oljeavskiljare, slutna tankar och kemikalietankar. Företaget har huvudkontor i Karlskrona samt kontor i Göteborg och Norrköping. BAGA Water Technology AB Huvudkontor Karlskrona Fiskhamnen 3 Telefon: E-post: info@baga.se Karlskrona Telefax: Internet: Lokalkontor Göteborg Lyckogatan 7 Telefon: E-post: reimer.rexmyr@baga.se Mölndal Telefax: Internet: Norrköping Saltängsgatan 15 Telefon: E-post: kim akerwall@baga.se Norrköping Telefax: Internet:
