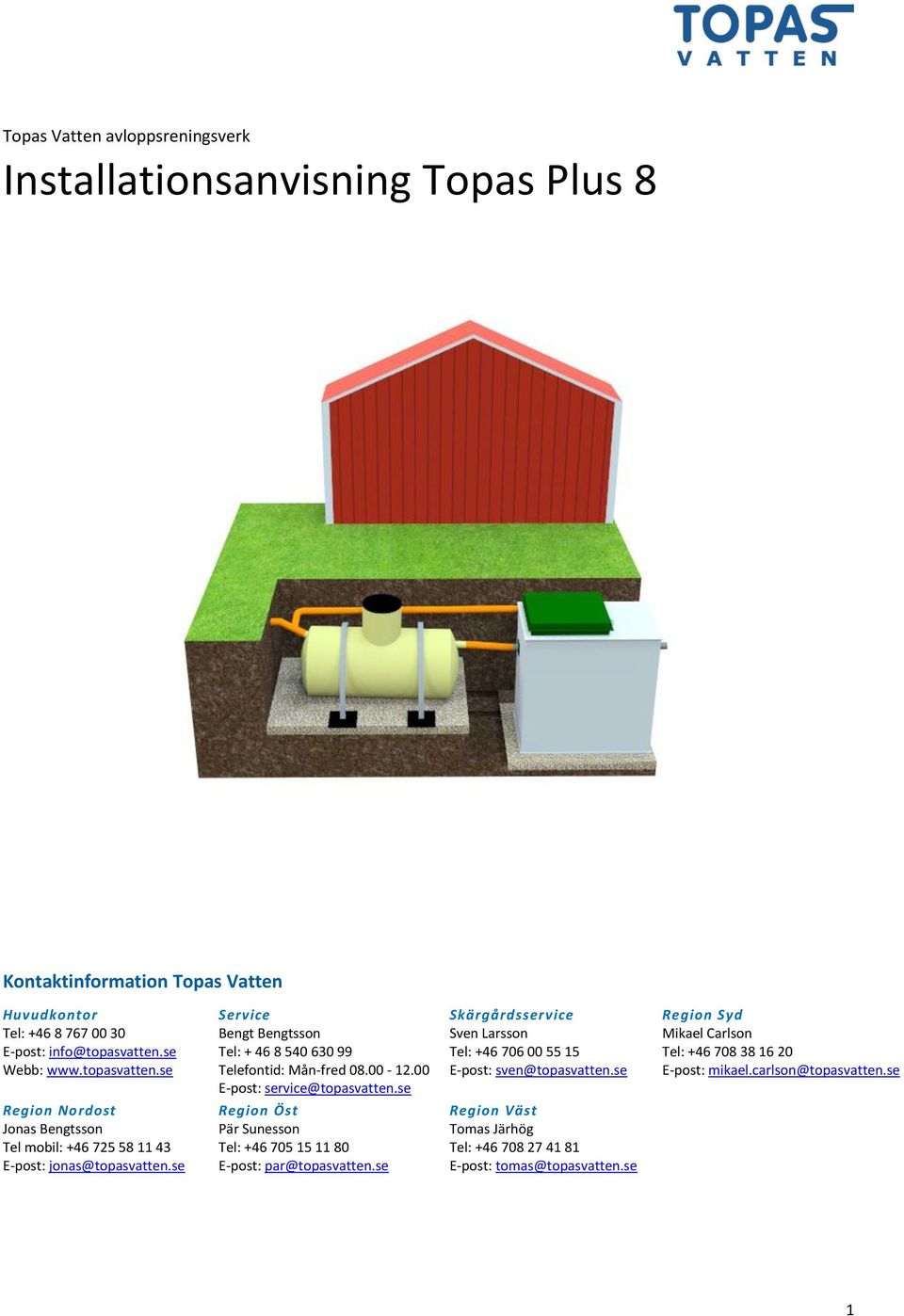

1 Topas Vatten avloppsreningsverk Installationsanvisning Topas Plus 8 Kontaktinformation Topas Vatten Huvudkontor Tel: E-post: info@topasvatten.se Webb: Service Bengt Bengtsson Tel: Telefontid: Mån-fred E-post: service@topasvatten.se Skärgårdsservice Sven Larsson Tel: E-post: sven@topasvatten.se Region Syd Mikael Carlson Tel: E-post: mikael.carlson@topasvatten.se Region Nordost Jonas Bengtsson Tel mobil: E-post: jonas@topasvatten.se Region Öst Pär Sunesson Tel: E-post: par@topasvatten.se Region Väst Tomas Järhög Tel: E-post: tomas@topasvatten.se 1

se Skärgårdsservice Sven Larsson Tel: +46 706 00 55 15 E-post: sven@topasvatten.se Region Syd Mikael Carlson Tel: +46 708 38 16 20 E-post: mikael.carlson@topasvatten.

2 Innehåll: Kontaktinformation Topas Vatten Topas Plus 8 överblick Schakt Placering av reningsverk Dränering av externt vatten (vid behov) Placering av ev. grovrenstank Markrör inkommande Avluftning Utlopp Vattenprov Återfyllning av schakt & fyllning av reningsverket Elanslutning/larm Vattenutkast Driftsättning... 8 Bilaga 1: Installationsritning Topas Plus Bilaga 2: El-ritning

.. 6 8. Utlopp... 6 9. Vattenprov... 6 10. Återfyllning av schakt & fyllning av reningsverket... 7 11. Elanslutning/larm.

3 1. Topas Plus 8 överblick Med Topas Plus 8 medföljer: - Mapp med dokumentation - Stos för inlopp: Figur 1: Grundplan för TOPAS Plus 8 A Utjämningstank B Processtank C Slamtank D Utrymme för styrning och kompressor E Sandfilter 1 Trycksensorn i utjämningstank och processtank 2 Råvattenpump 3 Dekanter för utpumpning av renat vatten 4 Operatörspanel 5 Utlopp och eventuellt bräddavlopp 6 Kem-påfyllning 2. Schakt Botten där reningsverket placeras ska vara i våg och bestå av hårt packad 0-18 sand. Reningsverkets mått finns med i Bilaga 1, installationsritning. 3

Råvattenpump 3 Dekanter för utpumpning av renat vatten 4 Operatörspanel 5 Utlopp och eventuellt bräddavlopp 6 Kem-påfyllning 2.

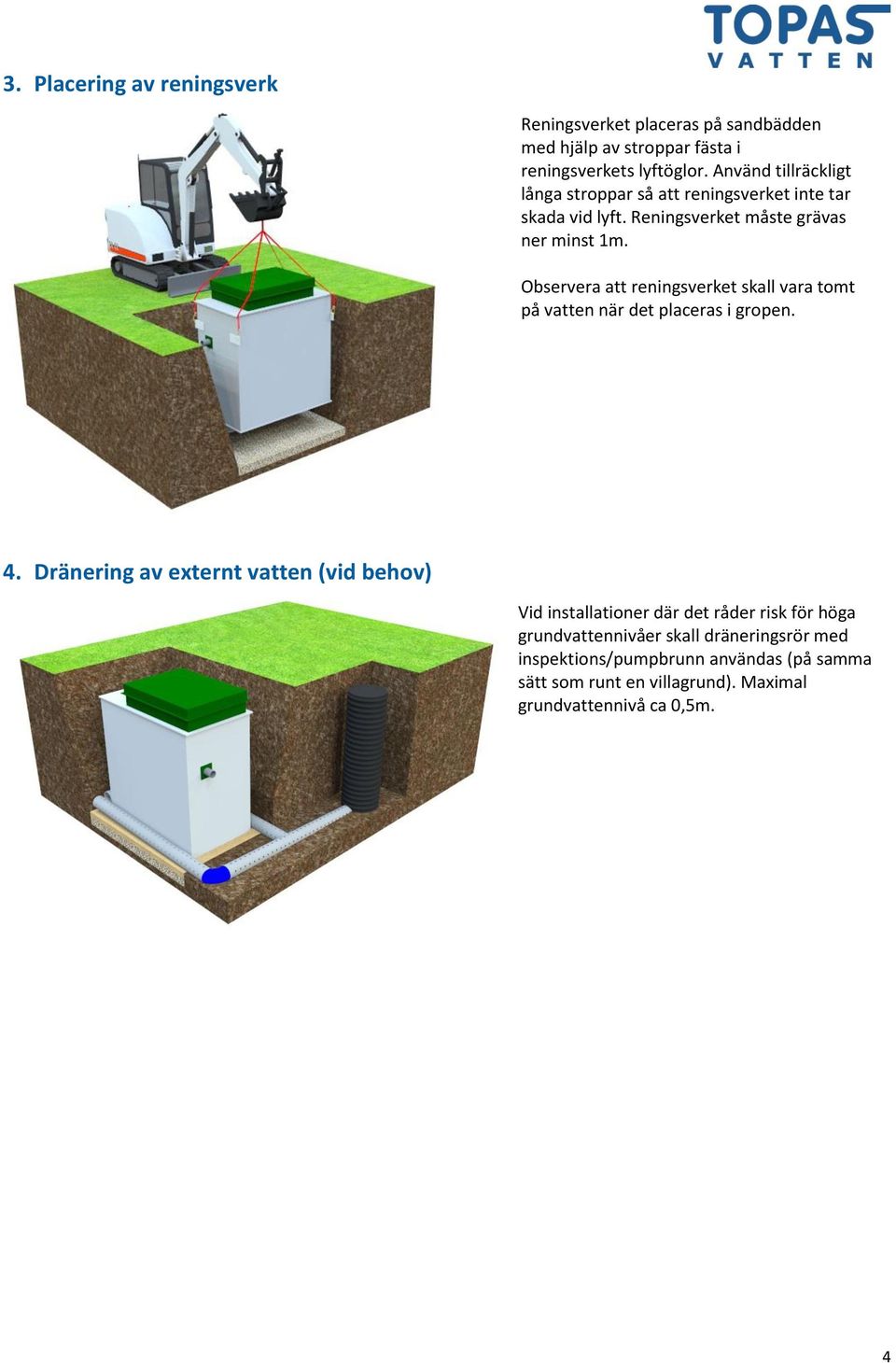

4 3. Placering av reningsverk Reningsverket placeras på sandbädden med hjälp av stroppar fästa i reningsverkets lyftöglor. Använd tillräckligt långa stroppar så att reningsverket inte tar skada vid lyft. Reningsverket måste grävas ner minst 1m. Observera att reningsverket skall vara tomt på vatten när det placeras i gropen. 4. Dränering av externt vatten (vid behov) Vid installationer där det råder risk för höga grundvattennivåer skall dräneringsrör med inspektions/pumpbrunn användas (på samma sätt som runt en villagrund). Maximal grundvattennivå ca 0,5m. 4

Observera att reningsverket skall vara tomt på vatten när det placeras i gropen. 4.

5 5. Placering av ev. grovrenstank Grovrenstanken placeras så att det blir självfall från reningsverkets slamretur till grovrenstankens inkommande anslutning. Grovrenstanken förankras med hjälp av jordankare. 6. Markrör inkommande Valet av dimension är valfritt men vanligast är dim. 110 på markrör. Håltagning görs inom det blåmarkerade området med t.ex. en hålsåg. Stosen tätas med silikon samt de medföljande skruvarna. Notera att stosen medföljer inuti reningsverket. 5

inkommande anslutning. Grovrenstanken förankras med hjälp av jordankare. 6.

6 7. Avluftning Reningsverket skall avluftas på lämpligt sätt. Avluftningen från reningsverket och (i förekommande fall) grovrenstank bör ske via rör över taknocken. 8. Utlopp Utloppet. kan ledas till efterpolering i form av markbädd, infiltrationsbädd alternativt singelbädd som är isolerad från frost ovan jord 9. Vattenprov Vattenprov tas enklast direkt i reningsverket. Alternativt så kan man placera en provtagningsbrunn efter reningsverkets utlopp. 6

7 10. Återfyllning av schakt & fyllning av reningsverket Reningsverket växelfylls med vatten och sand på utsidan, 0-8 rörgravsgrus (på samma sätt som vid nedläggning av swimmingpool). Tänk på att: Inte fylla sandfiltret med vatten. Inga jordmassor förekommer intill verket. Stenar som senare påverkas av marktrycket kan ge upphov till sprickor eller nöta hål i plasten. Sanden är också viktig för att få en bra dränering och undvika framtida sättningar. Intill reningsverket i marknivå kan man lägga grus eller marksten för att kunna utföra service även vid mindre tjänlig väderlek. Toppen av reningsverket (den vita ytan) måste vara täckt av sand eller stenmjöl. När verket är helt nedgrävt skall det fyllas med vatten upp till markerade nivåer. Sandfiltret skall ej fyllas med vatten! 7

Sanden är också viktig för att få en bra dränering och undvika framtida sättningar.

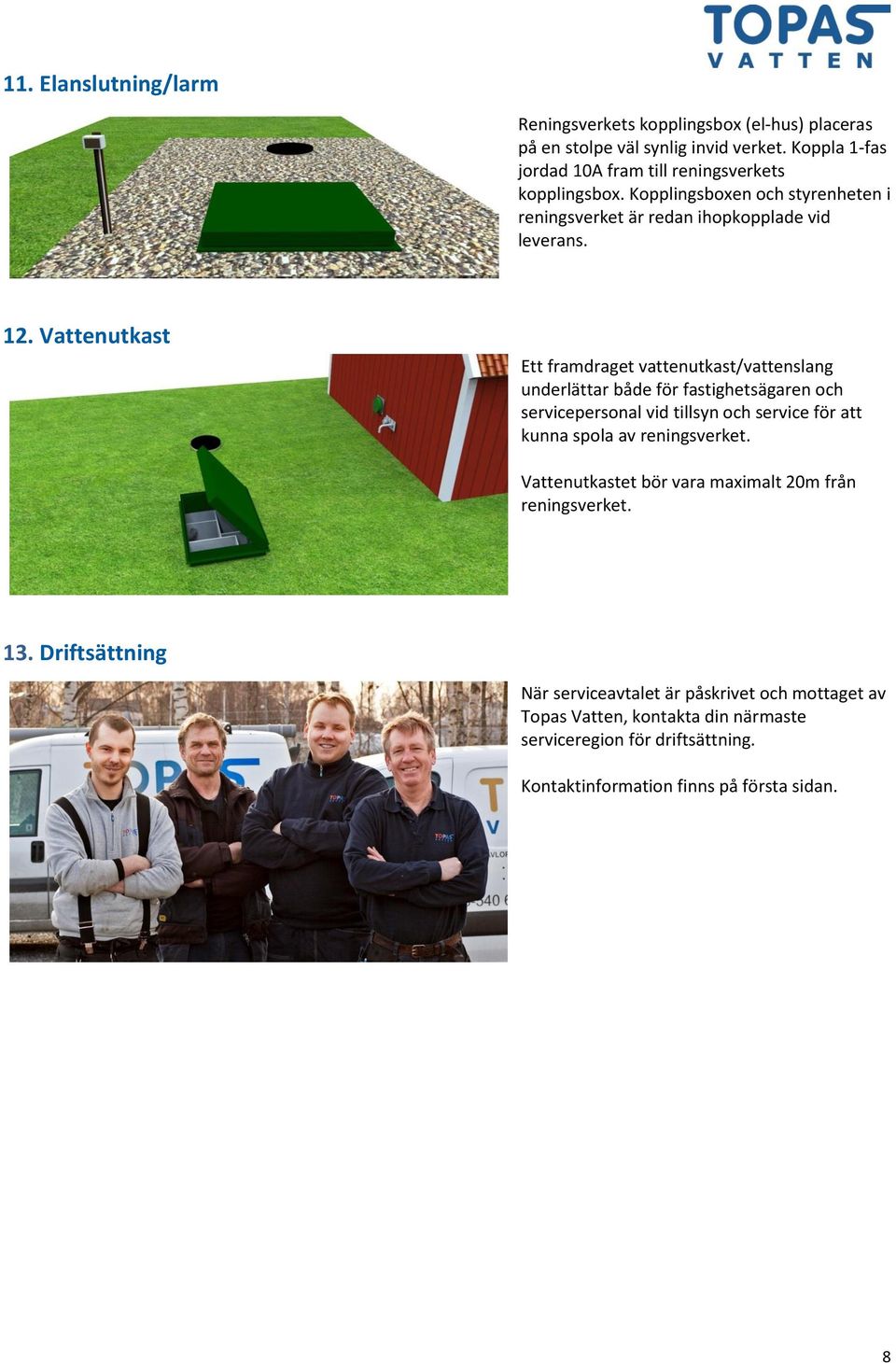

8 11. Elanslutning/larm Reningsverkets kopplingsbox (el-hus) placeras på en stolpe väl synlig invid verket. Koppla 1-fas jordad 10A fram till reningsverkets kopplingsbox. Kopplingsboxen och styrenheten i reningsverket är redan ihopkopplade vid leverans. 12. Vattenutkast Ett framdraget vattenutkast/vattenslang underlättar både för fastighetsägaren och servicepersonal vid tillsyn och service för att kunna spola av reningsverket. Vattenutkastet bör vara maximalt 20m från reningsverket. 13. Driftsättning När serviceavtalet är påskrivet och mottaget av Topas Vatten, kontakta din närmaste serviceregion för driftsättning. Kontaktinformation finns på första sidan. 8

Vattenutkast Ett framdraget vattenutkast/vattenslang underlättar både för fastighetsägaren och servicepersonal vid tillsyn och service för att kunna spola av

9 Bilaga 1: Installationsritning Topas Plus 8 9

10 Bilaga 2: El-ritning 10
