1 Minireningsverk från För ett grönare tänkande

2 Robust konstruktion inga rörliga delar, inga mekaniska pumpar, ingen elektronik nere i själva tanken. Minska miljöbelastningen med egen slamtömning. Finansiering utan säkerhet kan ordnas Låg driftkostnad

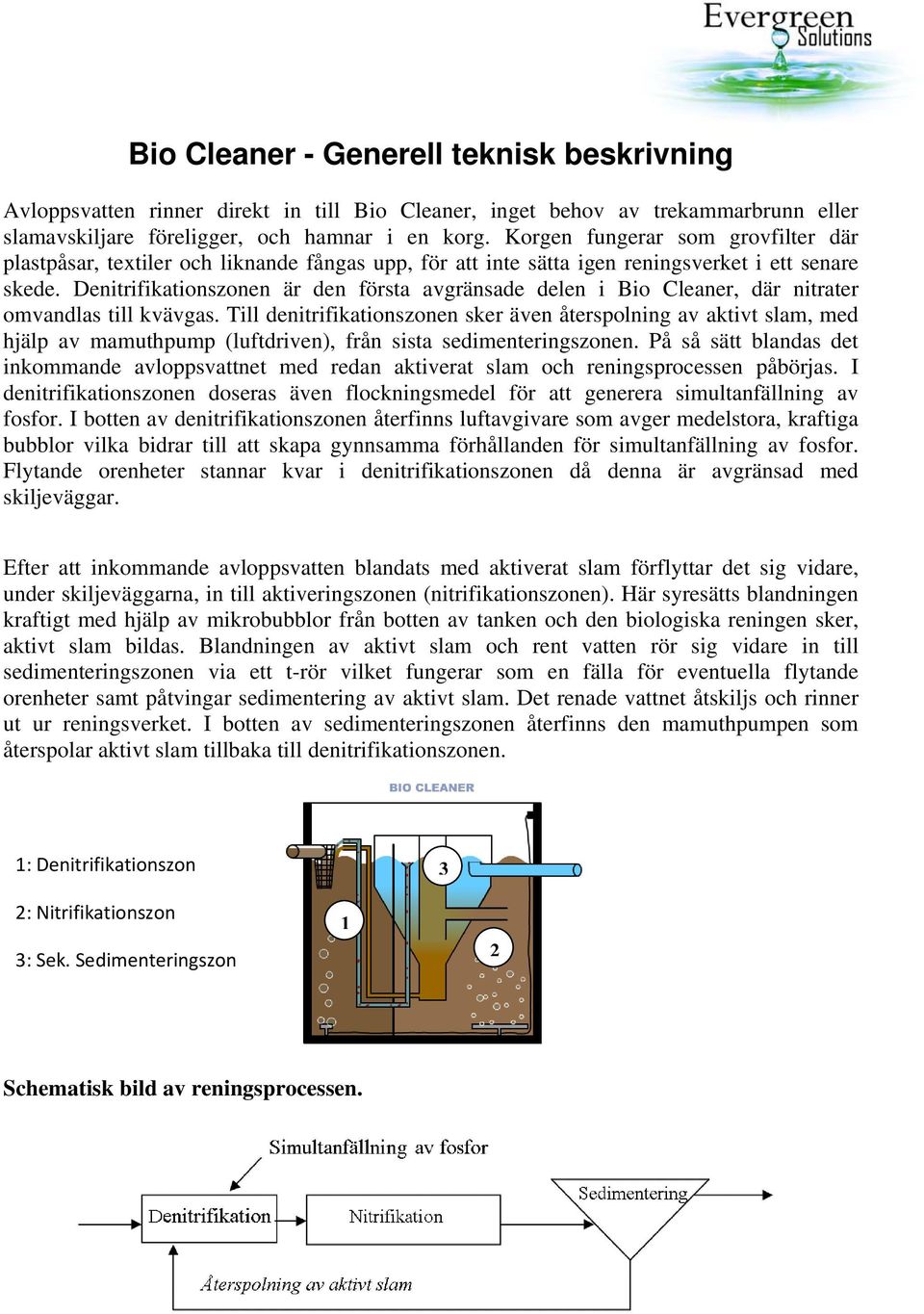

3 Bio Cleaner - Generell teknisk beskrivning Avloppsvatten rinner direkt in till Bio Cleaner, inget behov av trekammarbrunn eller slamavskiljare föreligger, och hamnar i en korg. Korgen fungerar som grovfilter där plastpåsar, textiler och liknande fångas upp, för att inte sätta igen reningsverket i ett senare skede. Denitrifikationszonen är den första avgränsade delen i Bio Cleaner, där nitrater omvandlas till kvävgas. Till denitrifikationszonen sker även återspolning av aktivt slam, med hjälp av mamuthpump (luftdriven), från sista sedimenteringszonen. På så sätt blandas det inkommande avloppsvattnet med redan aktiverat slam och reningsprocessen påbörjas. I denitrifikationszonen doseras även flockningsmedel för att generera simultanfällning av fosfor. I botten av denitrifikationszonen återfinns luftavgivare som avger medelstora, kraftiga bubblor vilka bidrar till att skapa gynnsamma förhållanden för simultanfällning av fosfor. Flytande orenheter stannar kvar i denitrifikationszonen då denna är avgränsad med skiljeväggar. Efter att inkommande avloppsvatten blandats med aktiverat slam förflyttar det sig vidare, under skiljeväggarna, in till aktiveringszonen (nitrifikationszonen). Här syresätts blandningen kraftigt med hjälp av mikrobubblor från botten av tanken och den biologiska reningen sker, aktivt slam bildas. Blandningen av aktivt slam och rent vatten rör sig vidare in till sedimenteringszonen via ett t-rör vilket fungerar som en fälla för eventuella flytande orenheter samt påtvingar sedimentering av aktivt slam. Det renade vattnet åtskiljs och rinner ut ur reningsverket. I botten av sedimenteringszonen återfinns den mamuthpumpen som återspolar aktivt slam tillbaka till denitrifikationszonen. 1: Denitrifikationszon 3 2: Nitrifikationszon 3: Sek. Sedimenteringszon 1 2 Schematisk bild av reningsprocessen.

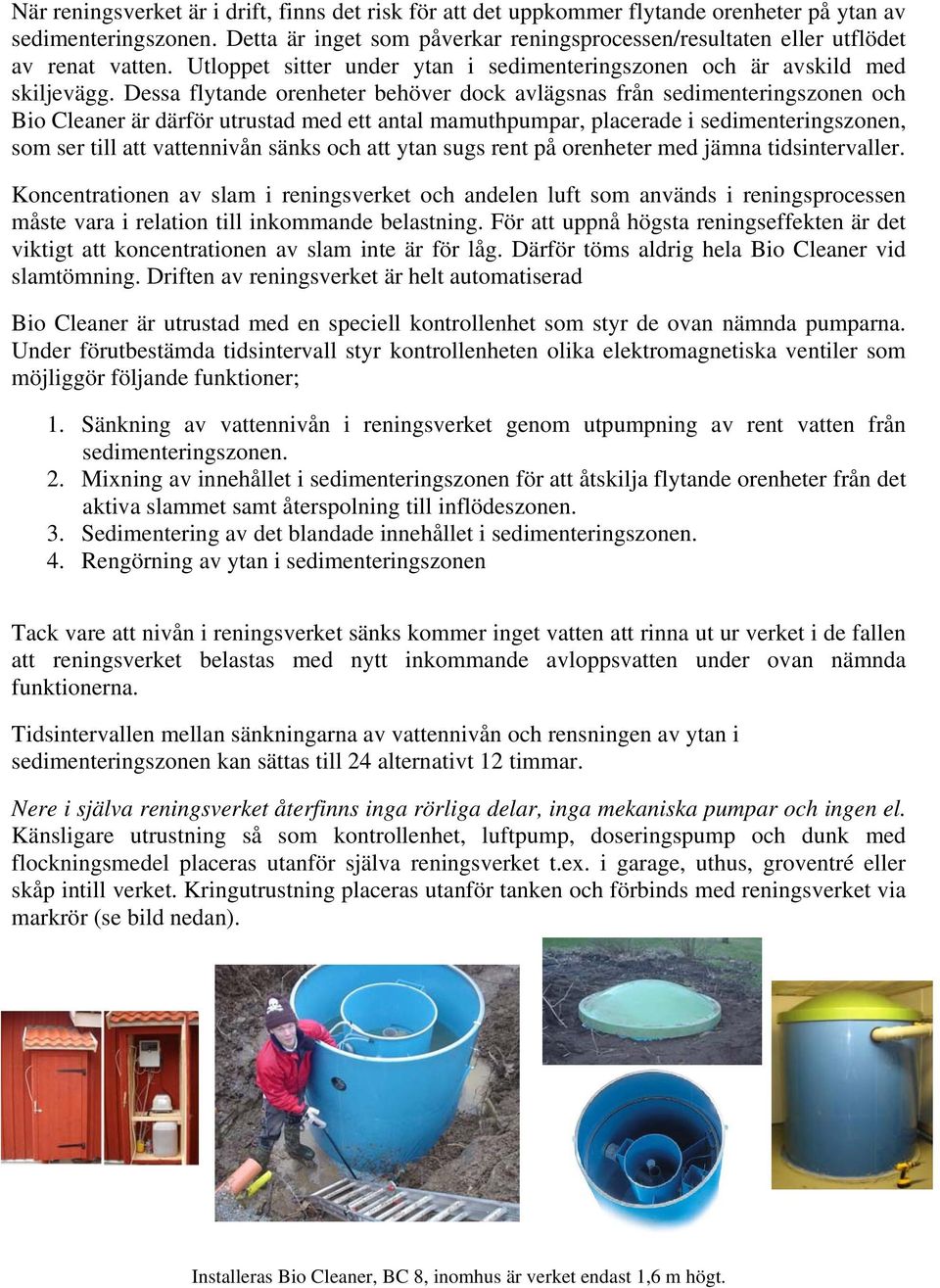

4 När reningsverket är i drift, finns det risk för att det uppkommer flytande orenheter på ytan av sedimenteringszonen. Detta är inget som påverkar reningsprocessen/resultaten eller utflödet av renat vatten. Utloppet sitter under ytan i sedimenteringszonen och är avskild med skiljevägg. Dessa flytande orenheter behöver dock avlägsnas från sedimenteringszonen och Bio Cleaner är därför utrustad med ett antal mamuthpumpar, placerade i sedimenteringszonen, som ser till att vattennivån sänks och att ytan sugs rent på orenheter med jämna tidsintervaller. Koncentrationen av slam i reningsverket och andelen luft som används i reningsprocessen måste vara i relation till inkommande belastning. För att uppnå högsta reningseffekten är det viktigt att koncentrationen av slam inte är för låg. Därför töms aldrig hela Bio Cleaner vid slamtömning. Driften av reningsverket är helt automatiserad Bio Cleaner är utrustad med en speciell kontrollenhet som styr de ovan nämnda pumparna. Under förutbestämda tidsintervall styr kontrollenheten olika elektromagnetiska ventiler som möjliggör följande funktioner; 1. Sänkning av vattennivån i reningsverket genom utpumpning av rent vatten från sedimenteringszonen. 2. Mixning av innehållet i sedimenteringszonen för att åtskilja flytande orenheter från det aktiva slammet samt återspolning till inflödeszonen. 3. Sedimentering av det blandade innehållet i sedimenteringszonen. 4. Rengörning av ytan i sedimenteringszonen Tack vare att nivån i reningsverket sänks kommer inget vatten att rinna ut ur verket i de fallen att reningsverket belastas med nytt inkommande avloppsvatten under ovan nämnda funktionerna. Tidsintervallen mellan sänkningarna av vattennivån och rensningen av ytan i sedimenteringszonen kan sättas till 24 alternativt 12 timmar. Nere i själva reningsverket återfinns inga rörliga delar, inga mekaniska pumpar och ingen el. Känsligare utrustning så som kontrollenhet, luftpump, doseringspump och dunk med flockningsmedel placeras utanför själva reningsverket t.ex. i garage, uthus, groventré eller skåp intill verket. Kringutrustning placeras utanför tanken och förbinds med reningsverket via markrör (se bild nedan). Installeras Bio Cleaner, BC 8, inomhus är verket endast 1,6 m högt.

5 Bio Cleaner För alla behov Bio Cleaner finns i alla tänkbara storlekar från minsta reningsverk för ett hushåll till reningsverk för flera hundra personer, levererade i standardformat direkt från fabrik. Större reningsverk byggs direkt på plats och det största platsbyggda reningsverket, med samma teknik som i de minsta, är dimensionerat för P.E. Fullt mobila reningsverk, tillverkade i metall ISO containers, har bl.a. använts av 600 KFOR soldater i Kosovo. Bio Cleaner kan installeras både ovan och under marknivå. Bio Cleaners i lite större storlek, utrustas med syresonder som optimerar driften genom att kontinuerligt mäta andelen löst syre i nitrifikationszonen. Driften av Bio Cleaner är automatiserad och möjlighet till övervakning via GSM finns. Man kan även få information om driften tillgänglig på Internet. Naturligtvis utrustas de stora reningsverken med larmfunktion via GSM och/eller e-post, allt efter önskemål. Bio Cleaner lyfts enkelt på plats då samtliga delar i verket är färdigmonterade. Kringutrustning placeras utanför tanken och förbinds med reningsverket via markrör. Nere i själva reningsverket återfinns inga rörliga delar, inga mekaniska pumpar och ingen el. Känsligare utrustning så som kontrollenhet, luftpump, doseringspump och dunk/tank med flockningsmedel placeras utanför själva reningsverket förslagsvis i enklare bod. Bio Cleaner har funnits i över 15 år och det finns idag över installerade Bio Cleaner, i varierande storlek, i 17 länder runt om i Europa.

6 Exempel på installerade Bio Cleaner ovan och under mark

7

8 Försäljningskontor: Birger Jarlsg. 44, Stockholm. Tel +46 (0) Färdigvarulager: Mörkö, Södertälje. Org nr Bank Giro: E mail: info@egreen.se Hemsida:
