1 Driftordning och skötselanvisning INNEHÅLL: 1. Användning Teknisk beskrivning Typer, storlekar och dimensioner a) De olika typernas konstruktionsdimensioner Reningsverkets schema och beskrivning Effektparametrar Byggförberedelse Anslutning av elinstallation Driftsättning av reningsverket.6 9. Underhåll och drift av reningsverket Uppgifter om certifiering Med reservation för tekniska ändringar November 2011

Reningsverkets schema och beskrivning.. 5 5. Effektparametrar....5 6. Byggförberedelse......5 7.

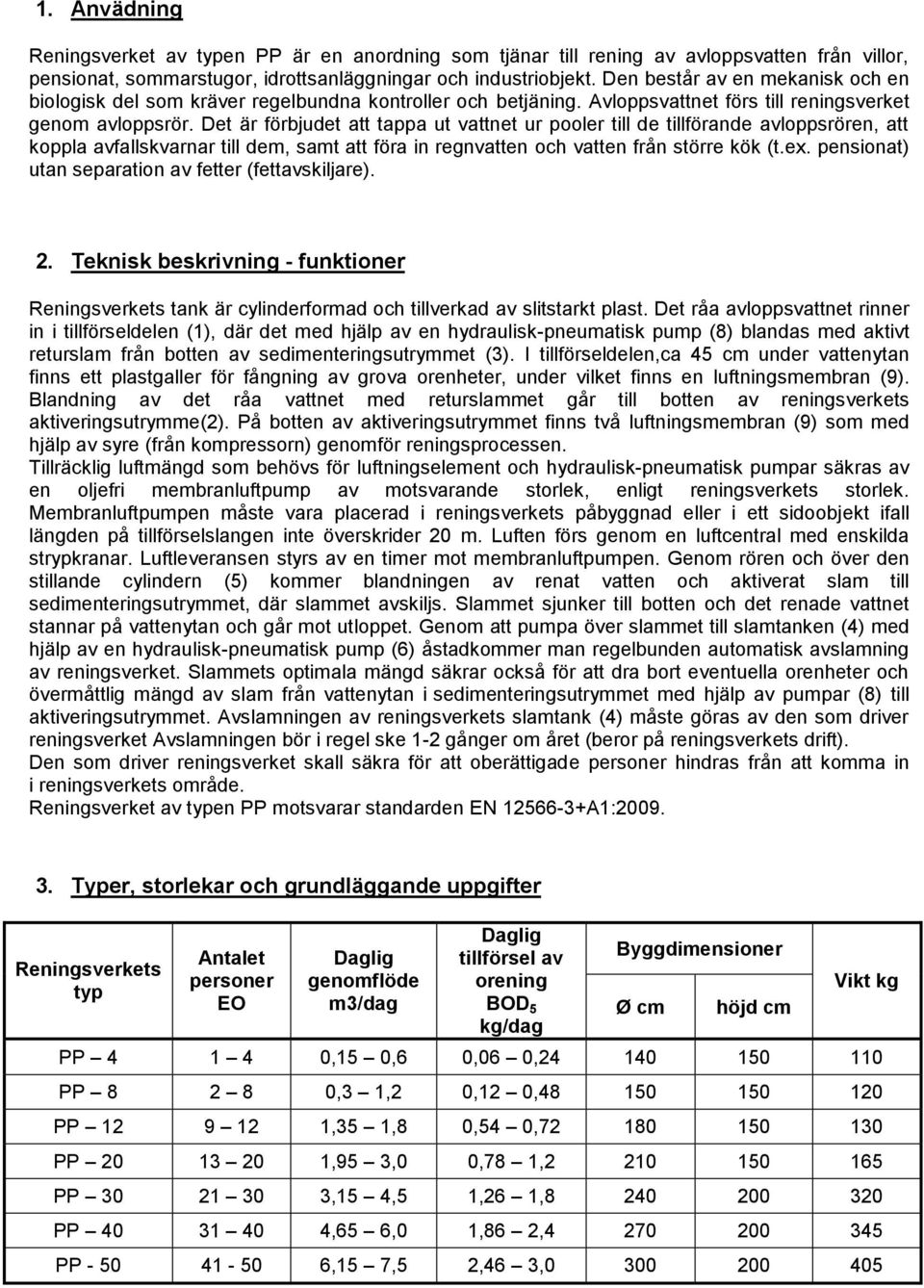

2 1. Anvädning Reningsverket av typen PP är en anordning som tjänar till rening av avloppsvatten från villor, pensionat, sommarstugor, idrottsanläggningar och industriobjekt. Den består av en mekanisk och en biologisk del som kräver regelbundna kontroller och betjäning. Avloppsvattnet förs till reningsverket genom avloppsrör. Det är förbjudet att tappa ut vattnet ur pooler till de tillförande avloppsrören, att koppla avfallskvarnar till dem, samt att föra in regnvatten och vatten från större kök (t.ex. pensionat) utan separation av fetter (fettavskiljare). 2. Teknisk beskrivning - funktioner Reningsverkets tank är cylinderformad och tillverkad av slitstarkt plast. Det råa avloppsvattnet rinner in i tillförseldelen (1), där det med hjälp av en hydraulisk-pneumatisk pump (8) blandas med aktivt returslam från botten av sedimenteringsutrymmet (3). I tillförseldelen,ca 45 cm under vattenytan finns ett plastgaller för fångning av grova orenheter, under vilket finns en luftningsmembran (9). Blandning av det råa vattnet med returslammet går till botten av reningsverkets aktiveringsutrymme(2). På botten av aktiveringsutrymmet finns två luftningsmembran (9) som med hjälp av syre (från kompressorn) genomför reningsprocessen. Tillräcklig luftmängd som behövs för luftningselement och hydraulisk-pneumatisk pumpar säkras av en oljefri membranluftpump av motsvarande storlek, enligt reningsverkets storlek. Membranluftpumpen måste vara placerad i reningsverkets påbyggnad eller i ett sidoobjekt ifall längden på tillförselslangen inte överskrider 20 m. Luften förs genom en luftcentral med enskilda strypkranar. Luftleveransen styrs av en timer mot membranluftpumpen. Genom rören och över den stillande cylindern (5) kommer blandningen av renat vatten och aktiverat slam till sedimenteringsutrymmet, där slammet avskiljs. Slammet sjunker till botten och det renade vattnet stannar på vattenytan och går mot utloppet. Genom att pumpa över slammet till slamtanken (4) med hjälp av en hydraulisk-pneumatisk pump (6) åstadkommer man regelbunden automatisk avslamning av reningsverket. Slammets optimala mängd säkrar också för att dra bort eventuella orenheter och övermåttlig mängd av slam från vattenytan i sedimenteringsutrymmet med hjälp av pumpar (8) till aktiveringsutrymmet. Avslamningen av reningsverkets slamtank (4) måste göras av den som driver reningsverket Avslamningen bör i regel ske 1-2 gånger om året (beror på reningsverkets drift). Den som driver reningsverket skall säkra för att oberättigade personer hindras från att komma in i reningsverkets område. Reningsverket av typen PP motsvarar standarden EN A1: Typer, storlekar och grundläggande uppgifter Reningsverkets typ Antalet personer EO Daglig genomflöde m3/dag Daglig tillförsel av orening BOD 5 kg/dag Byggdimensioner Ø cm höjd cm Vikt kg PP ,15 0,6 0,06 0, PP ,3 1,2 0,12 0, PP ,35 1,8 0,54 0, PP ,95 3,0 0,78 1, PP ,15 4,5 1,26 1, PP ,65 6,0 1,86 2, PP ,15 7,5 2,46 3,

Det är förbjudet att tappa ut vattnet ur pooler till de tillförande avloppsrören, att koppla avfallskvarnar till dem, samt att föra in regnvatten och vatten från större kök (t.ex.

3 3 a)de olika typernas konstruktionsdimensioner Reningsverkets typ a - cm b - cm c - cm PP PP PP PP PP PP PP

150 PP 8 150 150 160 PP 12 180 150 190 PP 20 210 150

4 4. Reningsverkets schema och beskrivning Legenda: 1. tillförseldel 6. hydraulisk-pneumatisk pump 2. aktiveringsutrymme 7.hydraulisk-pneumatisk pump 3. sedimenteringsutrymme 8.hydraulisk-pneumatisk pump 4. slamtank 9. luftningsmembran 5. stillande cylinder 5. Effektparametrar Nivå av reningens effekt (förmåga), vid daglig organisk belastning BOD 5 kg/dag, som tagits reda på genom ett prov. BOD 5 98% NL 98% COD 97% N NH 4 93% P totalt 94% N totalt 64% 6. Byggförberedelse När man väljer placering av reningsverket, måste man utgå från fastighetens utgående avloppsrör som leder avloppsvatten till reningsverket. Höjden på påbyggnaden räknas enligt hur djupt avloppsrören befinner sig under marknivå. Vanligtvis väljer man höjden på reningsverket med påbyggnaden på 10 cm över terrängen. Ifall reningsverket placeras i terrängen där grundvatten förekommer, måste man göra ytterligare åtgärder för att hindra grundvattnets negativa verkan på tankens väggar.

Effektparametrar Nivå av reningens effekt (förmåga), vid daglig organisk belastning BOD 5 kg/dag, som tagits reda på genom ett prov. BOD 5 98% NL 98% COD 97% N NH 4 93% P totalt 94% N totalt 64% 6.

5 7. Anslutning av elinstallation Luftpumpens placering måste förberedas ett 230 V uttag. Vid behov av bladning av fosforvärdet på utflödet från reningsverket måste man förbereda ett ytterligare 230 V uttag. Tillförande kabel och 230 V uttag kopplas med en särskild anslutning till fastighetens elinstallation. Allt måste installeras i enlighet med gällande föreskrifter. Anslutning till det elektriska nätet och anslutning i fastigheten ingår inte i leverans av reningsverket utan utförs av behörig elektriker.. Bildbeskrivning: Kompressor och doseringsmaskin Reningsverk Sidobrunn Elkabel Husets gruppcentral Minireningsverket av typen PP Utrymmet för luftpumpen och doserare för borttagning av fosfor Kabel CYKY 3 X 1,5, skyddad med jordfelsbrytare med felström på 0,03 A 8. Reningsverkets idriftsättning Efter att reningsverket har installerats fylls det med rent vatten till full kapacitet, sedan kopplar man den elektriska luftpumpen till ett i förhand förberett vägguttag på 230V och monterar timern på en intervalldrivande tidsinställning (15 min/15 min). Tidsinställningen kan justeras enligt reningsverkets belastning så att vilomoden inte är längre än 2 timmar. För enklare start av reningsprocessen levereras reningsverket med en blandning av bakterier för en positiv bakteriekultur. Bakterierna appliceras enligt anvisningen på förpackningen. Efter att reningsverket har satts i drift, måste man flytta avflödet från pumpen (6) till aktiveringsutrymmet (2). Efter att reningsverket har börjat fungera ordentligt, flyttas avflödet från pumpen tillbaka till slamtankens stillande utrymme (4).

Tillförande kabel och 230 V uttag kopplas med en särskild anslutning till fastighetens elinstallation. Allt måste installeras i enlighet med gällande föreskrifter.

6 För reningsverkets korrekta gång skall kranarna på luftcentralen ställas enligt ritningen: 9. Betjäning och drift av reningsverket Reningsverket får betjänas och drivas endast av en behörig person som har bekantats med denna driftordning och skötselanvisning. Reningsverket måste skötas enligt denna anvisning. Kontroll görs en gång i veckan och fokuseras framför allt på: - visuell kontroll av det renade vattnets vattenyta i sedimenteringstanken - kontroll av korrekt funktion av hydraulisk-pneumatiska pumpar - kontroll av tillförselsdelen, borttagning av eventuella befintliga grova orenheter - kontroll av luftpumpens funktion enligt anvisningen - visuell kontroll av luftningsmembranernas funktion 10. Uppgifter om certifiering Certifikat enligt direktiven 2004/108/ES nr. E från den Slutprotokoll nr /E från den Utgivet av Maskintekniska prövningsinstitutet i Brno (Strojírenskýzkušebníústav v Brně).

Reningsverket måste skötas enligt denna anvisning.
