1 Årsrapport för mindre avloppsreningsverk 2014 Haga Huddunge Morgongåva Runhällen

2

3 Årsrapport för mindre avloppsreningsverk i Heby kommun I Heby Kommun finns fyra stycken mindre avloppsreningsverk (Haga, Huddunge, Morgongåva och Runhällen). Dessa har anslutning på mindre än 2000 pe och är därför klassade som C- eller U- anläggningar. Kontroll av det behandlade avloppsvattnet sker enligt gällande lagstiftning. Ett provtagningsprogram tas fram för varje verk och revideras inför varje årsskifte. Prover tas på inkommande och utgående avloppsvatten och analyserades under 2014 av Eurofins. Det har skett överskridande av utsläppskrav under 2014: Runhällen ARV Årsmedel - 27 mg BOD 7/l Åtgärder har vidtagits under året, se vidare under avsnittet om Runnhällen ARV. I tabell 1 visas en sammanfattning för varje reningsverk över årsflöde (m 3 ), utsläpp till recipienten (kg/år) samt antal personekvivalenter (pe) som belastat verken på inkommande mängd BOD 7. Tabell 1. Sammanfattning för kommunens minde reningsverk. ARV Årsflöde (m 3 ) Haga 8283 Huddunge Morgongåva Runhällen 7185 Parameter Inkommande vatten Medel Max Utgående vatten Medel Max Mängd till recipient (kg/år) P-tot 1,5 4,9 0,18 0,28 1,7 N-tot BOD , P-tot 1,6 4,3 0,08 0,21 2,8 N-tot , BOD , P-tot 0,97 4,2 0,23 0,4 67 N-tot 8, BOD , P-tot 3 7 0,04 0,52 0,4 N-tot BOD * Inom parentes står antalet pe för perioden , detta för att få en bättre statistik. Antal pe * ( ) 29 (10) 23 (37) 608 (1149) 39 (96) I tabell 2 visas en sammanställning över slammängder som transporterats från de mindre avloppsreningsverken för slambehandling vid något av de större avloppsreningsverken. Tabell 2. Sammanfattning över de slamvolymer som producerats vid respektive reningsverk. ARV Haga Huddunge Runhällen Slam (m 3 ) Nedan följer kortare sammanställningar från respektive avloppsreningsverk md några kommentarer

4 Haga avloppsreningsverk Dimensionering Reningsverket är dimensionerat enligt tabell 3. Tabell 3. Dimensionering för Haga avloppsreningsverk. Personekvivalenter (pe) 150 Flöde, Q dim (m 3 /h) 84 Maxflöde, Q max (m 3 /h) 384 Biokemisk syreförbrukning, BOD 7 (kg/d) 7 Fosfor, P (kg/d) 0,3 Aktuell belastning Aktuell belastning, beräknat utifrån 70 g BOD 7/person och dygn, är 29 pe, se tabell 1. Utsläppskrav Miljö- och byggnämndens beslut : Resthalterna i det behandlade avloppsvattnet får som riktvärde inte överskrida 15 mg BOD 7 och 0,5 mg totalfosfor per liter, beräknat som medelvärde per kalenderår. Flöden Årsmedelflödet 2014 var 8283 m 3 och det genomsnittliga dygnsflödet var 23 m 3 /dygn. Ledningsnät Separat system. Fastighetsbeteckning Björken 1:14 Kontaktperson Olov Eriksson, drifttekniker E-post: olov.eriksson@heby.se Tfn: , Verksamhetsområde Verksamhetsområdet för Haga visas i figur 1. Figur 1. Haga verksamhetsområde markerat med streckad, röd, linje.

5 Processbeskrivning Inkommande vatten rinner med självfall till avslamningsbassängen via ett vertikalt strömningsrör för att förhindra störningar i slamavsättningen. Grövre partiklar, sand och slam sedimenterar och sjunker till botten. Tömning sker med slamsugbil. Avslamningsbassängen fungerar även som utjämningsmagasin vid flöde över 2Q. En avloppspump stående i en rostfri låda lyfter avloppsvattnet till flockningsbassängen via mät och bräddlåda där järnklorid tillsätts med en doseringspump belägen i maskinhuset. Inblandning av kemikalier sker med en paddelomrörare. Kemslammet sedimenterar i slutsedimenteringen och sjunker till botten. Uttag av kemslam sker med en slampump och slammet pumpas tillbaka till första fickan i trekammarbrunnen. Efter slutsedimenteringen rinner vattnet via avdragsrännor till recipienten. Flödesschema över reningsverket presenteras i bilaga 1. Koordinater Koordinater för utsläppspunkten är N ,7 E189833,5. Kemikaliehantering PAX XL 100 har använts som fällningskemikalie och totalt användes 2,8 ton under Elförbrukning Under 2014 förbrukades 9292 kwh. Nyckeltalet för Haga ARV ligger på 133 kwh/pe. Drifttillsyn Reningsverket övervakas dels genom driftövervakningsprogrammet VA-operatör och dels genom besök på plats två gånger per vecka. Beredskap övrig tid. Larmhantering Via VA-operatör är det möjligt att se reningsverkets status och funktion. Larm skickas både till VAoperatör samt till den som har beredskap.

6 Provtagning Provtagning på inkommande vatten görs 2 gånger per år och på utgående vatten 8 gånger per år. Inkommande vatten tas som ett stickprov vid inkommande ledning och utgående vatten tas som ett stickprov i samlingsbrunn utanför reningsverket. I tabell 4 visas resultatet av provtagningen för Tabell 4. Provtagningsresultat för Provtillfälle Q (m 3 /d) Tot-P Inkommande Tot-N BOD 7 Tot-P Tot-N Utgående NH 4 -N BOD , , ,19 7,2 2, ,11 5,8 3, , , , , ,24 6,2 4, , , Min 6 1, ,11 5,8 2,6 4,0 15 Medel * 26 1, , ,7 8,7 33 COD Cr Max 46 4, , Mängd (kg/år) , Reduktion (%) * Värdet som anges är ett flödesviktat årsmedelvärde.

7 Huddunge avloppsreningsverk Dimensionering Reningsverket är dimensionerat enligt tabell 5. Tabell 5. Dimensionering för Huddunge avloppsreningsverk. Personekvivalenter (pe) 200 Flöde, Q dim (m 3 /d) 60 Maxflöde, Q max (m 3 /d) 250 Biokemisk syreförbrukning, BOD 7 (kg/d) 15 Fosfor, P (kg/d) 0,5 Aktuell belastning Aktuell belastning, beräknat utifrån 70 g BOD 7/person och dygn, är 10 pe. Utsläppskrav Miljö- och byggnämndens beslut : Resthalterna i det behandlade avloppsvattnet får som riktvärde inte överskrida 15 mg BOD 7 och 0,5 mg totalfosfor per liter, beräknat som medelvärde per kalenderår. Flöden Årsmedelflödet 2014 var m 3 och det genomsnittliga dygnsflödet var 48 m 3 /dygn. Andelen tillskottsvatten (av det totala flödet) under året var 75 %. Ledningsnät Duplikat och separerat system (50/50). Fastighetsbeteckning Huddungeby 4:28 Kontaktpersoner Robert Bosell, drifttekniker E-post: robert.bosell@heby.se Tfn: Verksamhetsområde Verksamhetsområdet för Huddunge visas i figur 3. Ett nytt verksamhetsområde finns dock föreslaget.

8 Figur 3. Huddunge verksamhetsområde, markerat med blå linje. Processbeskrivning Den mekaniska reningen består av slamavskiljning i form av en försedimentering. Det mekaniskt renade vattnet pumpas sedan kontinuerligt upp till biobäddens spridare, som fördelar vattnet. Under vattnets väg ner genom bädden sker en biologisk nedbrytning med hjälp av mikroorganismer. Det biologiskt renade vattnet leds därefter till biologisk avslamning. Slutligen leds vattnet till den kemiska reningen, som består av flockningsbassäng och slutsedimentering. Vattnet pumpas upp till en inloppslåda, där flödesreglering och dosering av fällningskemikalie sker. Därifrån leds vattnet till flockningsdelen, där omrörning sker med luft. I efterföljande sedimentering avskiljs kemslammet med vertikal sedimentering och hopsamlas med slamskrapa till en slamficka. Därifrån leds slammet till kemslamsilon. Flödesschema över reningsverket presenteras i bilaga 2. Koordinater Koordinater för utsläppspunkten är N ,1 E177313,5. Kemikaliehantering PAX XL 100 har använts som fällningskemikalie och totalt användes 14 ton under Elförbrukning Under 2014 förbrukades kwh. Nyckeltalet för Huddunge ARV ligger på 481 kwh/pe. Drifttillsyn Reningsverket övervakas genom besök på plats tre gånger per vecka. Beredskap övrig tid. Larmhantering Larm skickas till den som har beredskap.

9 Provtagning Provtagning på inkommande vatten görs 2 gånger per år och på utgående vatten 8 gånger per år. Inkommande vatten tas som ett stickprov vid inkommande ledning och utgående vatten tas som ett dygnsprov i samlingsbrunn utanför reningsverket. I tabell 6 visas resultatet av provtagningen för Tabell 6. Provtagningsresultat för Provtillfälle Q (m 3 /d) Tot-P Inkommande Tot-N BOD 7 Tot-P Tot-N Utgående NH 4 -N BOD , , ,1 9,7 15 0,04 9,6 3, , ,5 1, ,11 8,7 5, ,1 8,6 6, , , , ,04 5,2 2,6 1, , , Min 16 1,1 9,7 10 0,04 5,2 2,6 1,5 15 Medel * 48 1, ,08 8,1 3,9 2,6 16 COD Cr Max 137 4, , , Mängd (kg/år) , Reduktion (%) * Värdet som anges är ett flödesviktat årsmedelvärde.

10 Morgongåva avloppsreningsverk Dimensionering Reningsverket är dimensionerat enligt tabell 7. Tabell 7. Dimensionering för Haga avloppsreningsverk. Personekvivalenter (pe) 3000 Flöde, Q dim (m 3 /d) 1800 Maxflöde, Q max (m 3 /d) - Biokemisk syreförbrukning, BOD 7 (kg/d) 240 Fosfor, P (kg/d) 18 Aktuell belastning Aktuell belastning, beräknat utifrån 70 g BOD 7/person och dygn, är 608 pe. Utsläppskrav Miljö- och byggnämndens beslut : Resthalterna i det behandlade avloppsvattnet får som riktvärde inte överskrida 15 mg BOD 7 och 0,5 mg totalfosfor per liter, beräknat som medelvärde för kalenderkvartal. Flöden Årsmedelflödet 2014 var m 3 och det genomsnittliga dygnsflödet var 912 m 3 /dygn. Andelen tillskottsvatten (av det totala flödet) under året var 71 %. Slamhantering Som restprodukt vid avloppsreningsverket produceras avloppsslam. Under året har totalt 225 ton slam producerats med en genomsnittlig TS-halt på 16,7 %, vilket genererar 37 ton TS. Det avvattnade slammet har komposterats av VAFAB vid deras anläggning i Isätra, för att sedan användas vid täckning av deponi. Ledningsnät Duplikat och separerat system (20/80). Fastighetsbeteckning Axsjö1:71 Kontaktpersoner Lars Eriksson, drifttekniker E-post: lars.eriksson@heby.se Tfn: Verksamhetsområde Morgongåva avloppsreningsverk renar avloppsvatten från tätorterna Morgongåva och Vittinge. Verksamhetsområden för Morgongåva och Vittinge visas i figur 5.

11 Figur 5. Morgongåva och Vittinge verksamhetsområde, markerat med blå linje. Processbeskrivning Flödesschema över reningsverket presenteras i bilaga 3. Koordinater Koordinater för utsläppspunkten finns i dagsläget fastställda. Kemikaliehantering PAX XL 100 har använts som fällningskemikalie och totalt användes 28 ton under Eka Pam DW 3402 har använts som polymer och totalt använder 1 ton under Elförbrukning Under 2014 förbrukades kwh. Nyckeltalet för Morgongåva ARV ligger på 163 kwh/pe. Drifttillsyn Reningsverket övervakas genom besök på plats tre gånger per vecka. Beredskap övrig tid. Larmhantering Larm skickas till den som har beredskap.

12 Provtagning Provtagning på inkommande vatten görs 6 gånger per år och på utgående vatten 12 gånger per år. Inkommande vatten tas som ett stickprov vid inkommande ledning och utgående vatten tas som ett dygnsprov i samlingsbrunn utanför reningsverket. I tabell 8 visas resultatet av provtagningen för Tabell 8. Provtagningsresultat för Provtillfälle Q (m 3 /d) Tot-P Inkommande Tot-N BOD 7 Tot-P Tot-N Utgående NH 4 -N BOD , , , , , , Kvartal , , , , , , , Kvartal , , , , , , Kvartal , , , , , , ,4 16 9, Kvartal , ,4 - Min 313 1, , ,3 1,5 15 Medel * 781 0,97 8,7 27 0, ,9 25 COD Cr Max , , Mängd (ton/år) - 0,55 4,9 16 0,07 4,4 2,9 1,1 7,2 Reduktion (%) * Värdet som anges är ett flödesviktat årsmedelvärde.

13 Runhällen avloppsreningsverk Dimensionering Reningsverket är dimensionerat enligt tabell 7. Tabell 9. Dimensionering för Haga avloppsreningsverk. Personekvivalenter (pe) 250 Flöde, Q dim (m 3 /d) 192 Maxflöde, Q max (m 3 /d) 384 Biokemisk syreförbrukning, BOD 7 (kg/d) 18 Fosfor, P (kg/d) 0,9 Aktuell belastning Aktuell belastning, beräknat utifrån 70 g BOD 7/person och dygn, är 39 pe. Utsläppskrav Miljö- och byggnämndens beslut : Resthalterna i det behandlade avloppsvattnet får som riktvärde inte överskrida 15 mg BOD 7 och 0,5 mg totalfosfor per liter, beräknat som medelvärde per kalenderår. Flöden Årsmedelflödet 2014 var 7185 m 3 och det genomsnittliga dygnsflödet var 20 m 3 /dygn. Andelen tillskottsvatten (av det totala flödet) under året var -16 %. Ledningsnät Separerat system. Fastighetsbeteckning Österbo 1:83 Kontaktpersoner Robert Bosell, drifttekniker E-post: robert.bosell@heby.se Tfn: Verksamhetsområde Verksamhetsområdet för Runhällen visas i figur 5.

14 Figur 5. Runhällen verksamhetsområde, markerat med blå linje. Processbeskrivning Flödesschema över reningsverket presenteras i bilaga 4. Koordinater Koordinater för utsläppspunkten finns i dagsläget inte fastställda. Kemikaliehantering PAX XL 100 har använts som fällningskemikalie och totalt användes 14 ton under Elförbrukning Under 2014 förbrukades kwh. Nyckeltalet för Runhällen ARV ligger på 191 kwh/pe. Drifttillsyn Reningsverket övervakas genom besök på plats tre gånger per vecka. Beredskap övrig tid. Larmhantering Larm skickas till den som har beredskap.

15 Provtagning Ordinarie provtagning på inkommande vatten görs 2 gånger per år och på utgående vatten 8 gånger per år. Eftersom det varit problem med höga halter av BOD 7 i utgående vatten har provtagningen ökats till 10 gånger per år på inkommande vatten och 20 gånger per år på utgående vatten, detta för att få bättre övervakning på vattnets sammansättning. Inkommande vatten tas som ett stickprov vid inkommande ledning och utgående vatten tas som ett dygnsprov i samlingsbrunn utanför reningsverket. I tabell 8 visas resultatet av provtagningen för Tabell 10. Provtagningsresultat för Provtillfälle Q (m 3 /d) Tot-P Inkommande Tot-N BOD 7 Tot-P Tot-N Utgående NH 4 -N BOD 7 COD Cr , , , , Kvartal , , , , , , , , Kvartal , , , , , , , , , , Kvartal , , , , , , , , , , , , Kvartal , ,5 - Min 17 0, , ,5 15 Medel * 20 3, , Max 56 6, , Mängd (kg/år) , Reduktion (%) * Värdet som anges är ett flödesviktat årsmedelvärde.

16 Bilaga 1: Flödesschema Haga ARV

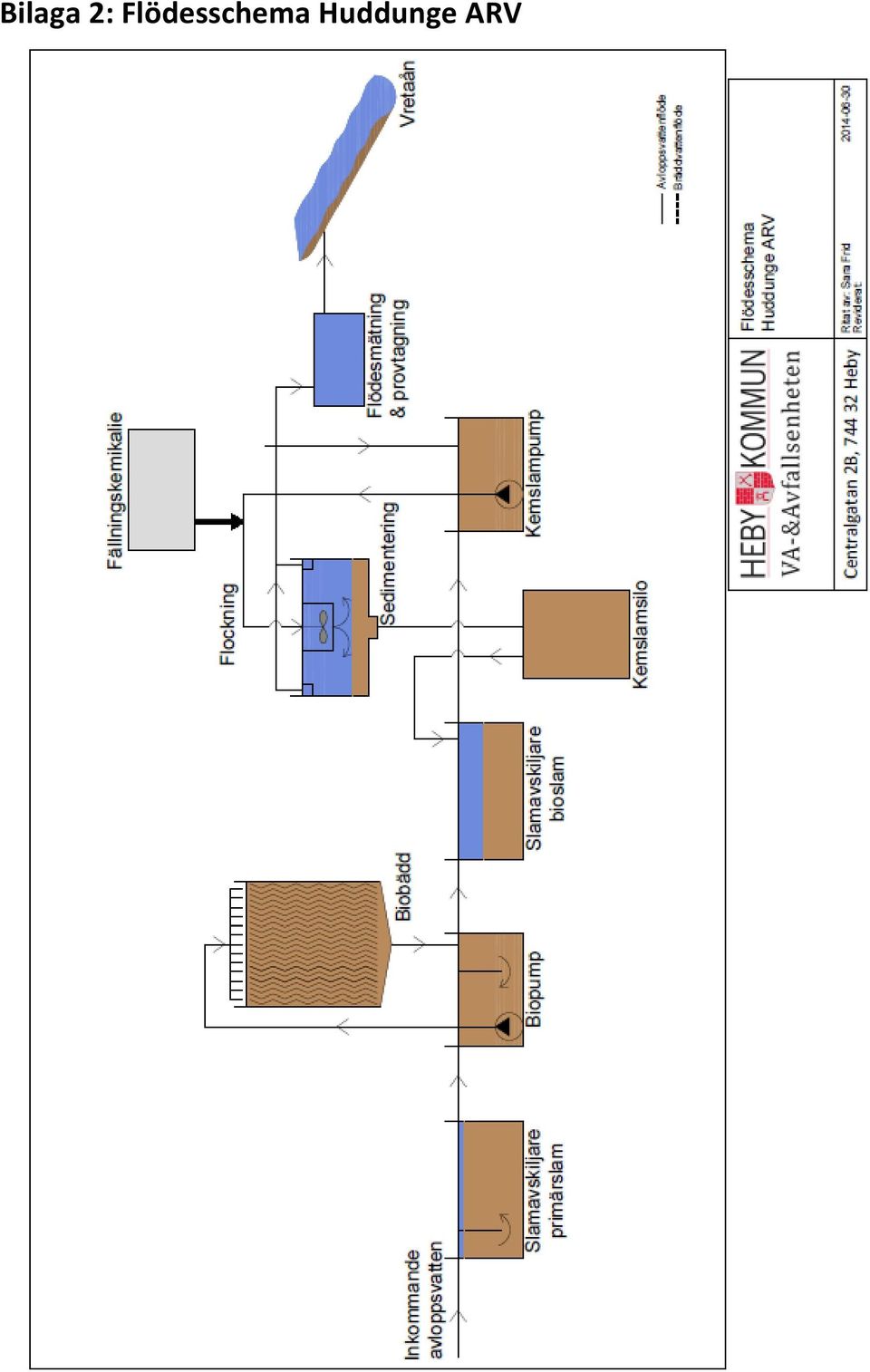

17 Bilaga 2: Flödesschema Huddunge ARV

18 Bilaga 3: Flödesschema Morgongåva ARV

19 Bilaga 4: Flödesschema Runhällen ARV
