Finsilning - en alternativ metod för försedimentering. Trumsil LIQUID-Mesh

Transkript

1 Trumsil LIQUID-Mesh

2 Trumsil LIQUID-Mesh Användningen av nät ökar påtagligt avskiljningseffektiviteten tack vare den tvådimensionella nät-designen. Maskvidd från 0,3 mm. Design och dimensionering beror på hur man ytterligare vill behandla de fasta partiklarna.

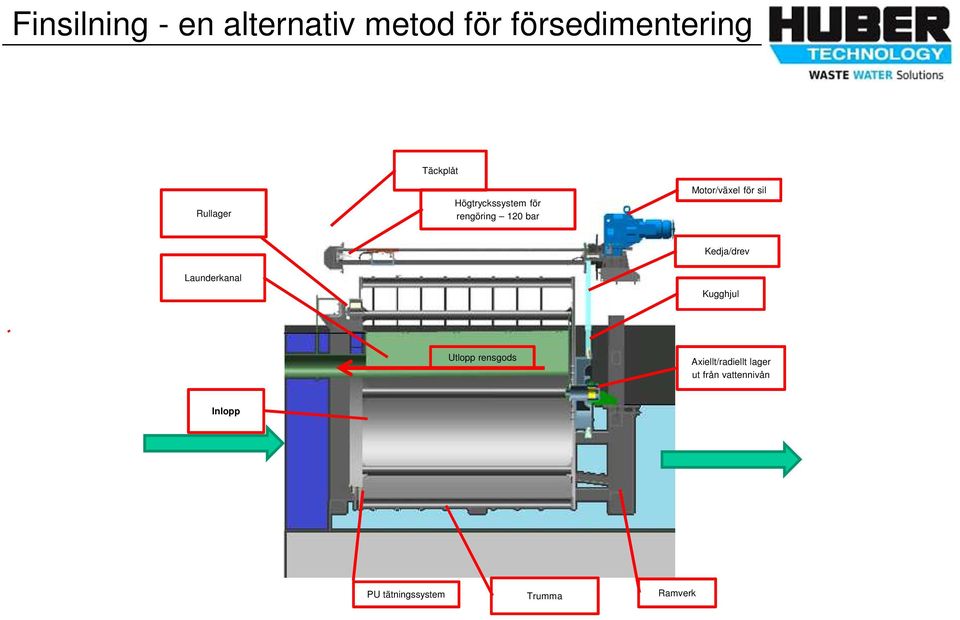

3 Täckplåt Rullager Högtryckssystem för rengöring 120 bar Motor/växel för sil Kedja/drev Launderkanal Kugghjul Utlopp rensgods Axiellt/radiellt lager ut från vattennivån Inlopp PU tätningssystem Trumma Ramverk

4 Mekanisk avloppsvattenbehandling Inlopp Byggnad med bräddning Sil Sandfång Försed Biosteg Slutsedimentering Utlopp Luftning Aktivt slam Retur av slam Primärslam / Överskottsslam Mekaniskt avloppsvattenbehandling består oftast av följande system: 1. Sil/galler 2. Sand- och fettfång 3. Försed

5 Mekanisk avloppsvattenbehandling med finsilar Trumsil LIQUID Mesh Primärslam via gravitation till tvättpressen (alt. SP slamsil) 3-6 % TS Omhändertagande av slam Förtjockare Rötkammare Slambehandling Tvättpress Liquid

6 Mekanisk avloppsvattenbehandling med finsilar Behandling av delflöde, tex. 50 % av totalflödet Trumsil LIQUID Mesh II. Omhändertagande av slam Tvättpress Liquid 3-6 % TS I. Slam för rötkammare Omhändertagande av slam Förtjockare Rötkammare Slambehandling

7 Applikation: avskiljning av fasta partiklar I. Det avskiljda materialet avvattnas och tas om hand som rensgods II. Det avskiljda materialet silas och pumpas in i rötkammaren och tas om hand via slambehandlingsprocessen

8 I. Det avskiljda materialet avvattnas och tas om hand som rensgods Max % TS med WAP-liquid Det avskiljda materialet avvattnas och tas om hand som rensgods: Minskade volymer av genererat slam mindre mängd flockningsmedel behövs och mindre omfattande slambehandling blir resultatet Kostnader för omhändertagande måste kollas från fall till fall. (HUBER har utfört ett projekt i Nederländerna där omhändertagande via rensgods blev mycket billigare.)

9 II. Det avskiljda materialet silas och pumpas in i rötkammaren och tas om hand via slambehandlingsprocessen Det avskiljda materialet silas och pumpas in i rötkammaren och tas om hand via slambehandlingsprocessen Ökad mängd biogas jämfört med anläggningar för avloppsslam utan försedimentering / finsilning Inget behov för förtjockare efter försed, endast WAP liquid

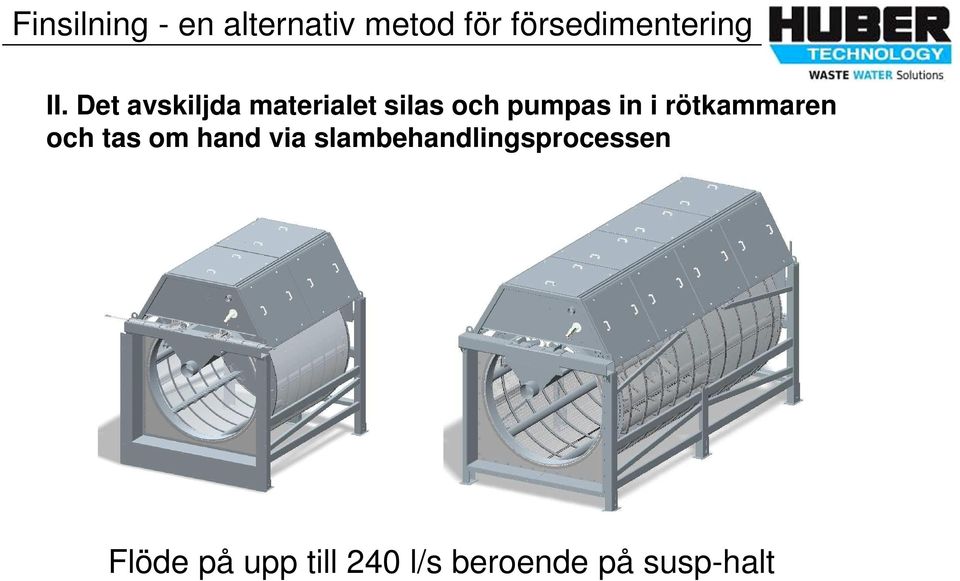

10 II. Det avskiljda materialet silas och pumpas in i rötkammaren och tas om hand via slambehandlingsprocessen Flöde på upp till 240 l/s beroende på susp-halt

11 Rensgods från WAP Liquid

12 Parameter: Flöde: SS: 216 m³/h max 500 mg/l SS-reduktion: min 50 % COD-reduktion: min 30% Värden: PE: Mekanisk behandling Sil placerad efter: Diameter på trumman (BG-1): Längd på trumman: Maskvidd: PE 8 mm RakeMax Sandfång 2,2 m 2 m 0,3 mm

13 Inloppssektion på trumsil LIQUID Mesh 2200/0,3. Utlopp med hjälp av gravitation med launderkanal till nästa behandlingssteg Trumsil LIQUID Mesh 2200/0,3 i en container

14 Inloppssektion på trumsil LIQUID Mesh 2200/0,3.

15 Utloppssektion på trumsil LIQUID Mesh 2200/0,3.

16 20 % TS 10 % TS 16 % TS 3-5 % TS Torrsubstans beroende på applikation (rötning eller bortforslande) på 3-20 % TS

17 Översikt inlopp/utlopp på den horisontella trumman

18 Avskiljningseffektivitet uppnådd med Huber trumsil LIQUID och vid standard designkriterier enligt ATV A 131 (0,5-1 h) PE 16 % bättre reduktionsvärden för BOD5 och COD 10 % bättre reduktionsvärden för SS 7 % bättre reduktionsvärden för TKN 2 % bättre reduktionsvärden för P

19 Reduktionsvärden uppnådda i ett långtidstest på en anläggning för behandling av avloppsvatten Uppnått reduktionsvärde för SS: 60 % SS [mg/l] SS Reduktionsvärde [%] SS Reduktionsvärde [%] Mätningar från september till november 2015 Medelvärde SS-koncentration: 300 mg/l SS-in koncentration [%] SS-ut koncentration [%]

20 COD reduktionsvärden uppnådda i ett långtidstest på en anläggning för behandling av avloppsvatten Uppnådd COD-reduktion: 41 % COD [mg/l] COD Reduktionsvärde [%] COD Reduktionsvärde [%] Mätningar från september till november 2015 Medelvärde COD-koncentration: 440 mg/l COD-in koncentration [%] COD-ut koncentration [%]

21 - Traditionell sedimentering beräknad med 0,5-1 h hydraulisk uppehållstid - Besparing på Euro med trumsil LIQUID vs. besparing på Euro med sedimentering Besparing på Euro med Hubers lösning (Anläggning för PE)

22 Exempel för PE Euro/a ökad energi-generering (egen energiförbrukning) för Huber trumsil 3400 Euro/a minskade projektkostnader 30 års livslängd ca Euro 7600 Euro/a minskad kostnad för luftning för Huber trumsil

23 - Ca Euro/a minskat kapitalvärde (3 % ränta) med trumsil vs. sedimentering

24 Räkneexempel: Qmax: 1296 m³/h SS-in: 300 mg/l Maskvidd: 0,3 mm nät Anläggningens maskiner: 2 x trumsil LIQUID Mesh 3300/0,3 Reduktionsvärden: 50 % SS-reduktion 30 % COD-reduktion

25

26 Exempel: Trumsil LIQUID Mesh 4000 / 0,3 Ultraljudsgivare Max vattennivå Ultraljudsgivare Max vattennivå Inlopp utlopp 400 mm tryckförlust för trumsil LIQUID Mesh

27 Exempel trumsil LIQUID Mesh 4000/0,3 Inlopp utlopp Kanaldimensionering är alltid beroende på applikation och typ av sil
